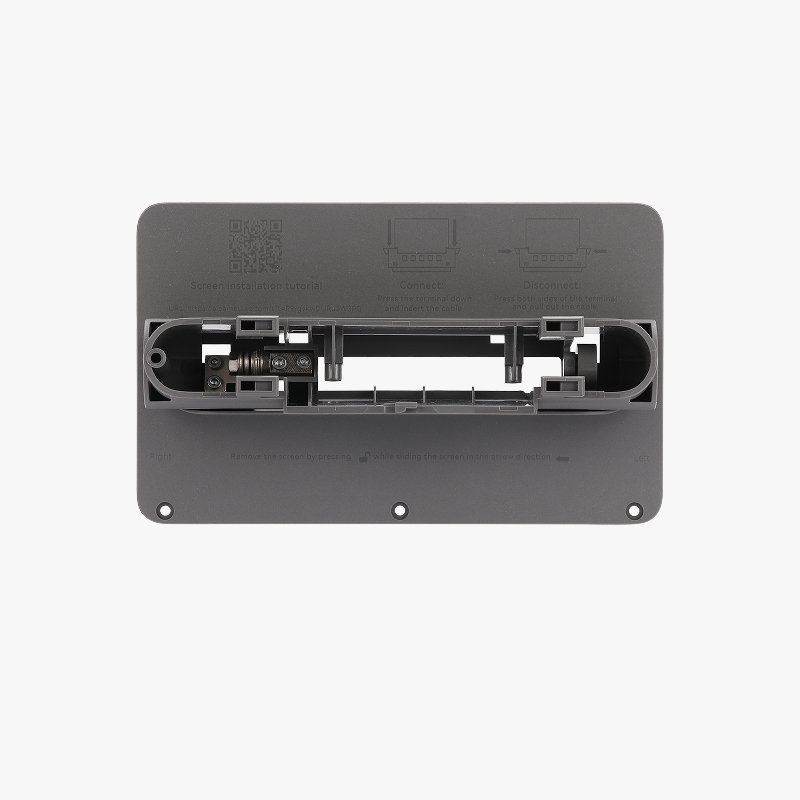

Carcasa trasera de la pantalla táctil
La carcasa trasera de la pantalla táctil es un componente instalado en la parte posterior de la pantalla. Tiene garras que aseguran la pantalla a la impresora.
Los accesorios para la carcasa trasera de la pantalla incluyen:
- Carcasa trasera de la pantalla* 1
- Tornillo BT2x5* 5
Cuándo usar esta guía
- La carcasa trasera de la pantalla está dañada.
- La bisagra de la carcasa trasera de la pantalla está rota.
Herramientas y materiales requeridos
- Carcasa trasera de la pantalla nueva*1
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Retirando la carcasa trasera de la pantalla
Paso 1: Retirar la pantalla
Consulte las instrucciones para reemplazar la pantalla táctil para retirar la pantalla.
Paso 2: Retirar la carcasa trasera de la pantalla táctil
Use una llave Allen H1.5 para retirar los tres tornillos BT2x5 que aseguran la carcasa trasera de la pantalla. Luego, use la llave Allen H1.5 para retirar los dos tornillos BT2x5 que aseguran la placa de interfaz del cable de cinta de la pantalla.
Sostenga la bisagra y tire suavemente hacia arriba para exponer la ranura debajo del agujero del tornillo. Luego, levante con cuidado las garras en ambos lados a lo largo de la abertura. Una vez liberadas ambas garras, tire la carcasa trasera hacia abajo para desenganchar las garras superiores, luego retire la carcasa trasera.
Evite forzar la apertura de la carcasa trasera, ya que esto puede causar daños.
Instalando la carcasa trasera de la pantalla táctil
Paso 1: Instalar la carcasa trasera de la pantalla táctil
Pase la placa de interfaz del cable de cinta de la pantalla a través de la bisagra de la carcasa trasera (asegúrese de verificar la orientación) y alinee la placa de interfaz con los agujeros de los tornillos.
Inserte la parte inferior de la carcasa trasera de la pantalla en la pantalla primero, asegurándose de que esté alineada. Luego presione a lo largo de los bordes para encajar las garras en su lugar.
Use una llave Allen H1.5 para ajustar los dos tornillos BT2x5 que aseguran la placa de interfaz del cable de cinta de la pantalla. Luego, con la misma llave Allen, ajuste los tres tornillos BT2x5 que aseguran la carcasa trasera de la pantalla.
Paso 2: Instalar la pantalla
Consulte las instrucciones para reemplazar la pantalla para instalar la pantalla correctamente.
Verificación de funcionamiento
- Verifique que la pantalla esté firmemente asegurada a la impresora.
- Inicie la impresora y confirme que la pantalla se muestre correctamente y que la pantalla táctil funcione normalmente.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
