Guía de reemplazo del Conjunto de cables de impresora para el P2S

Última actualización el Apr 25, 2026

Paquete de cables de la impresora

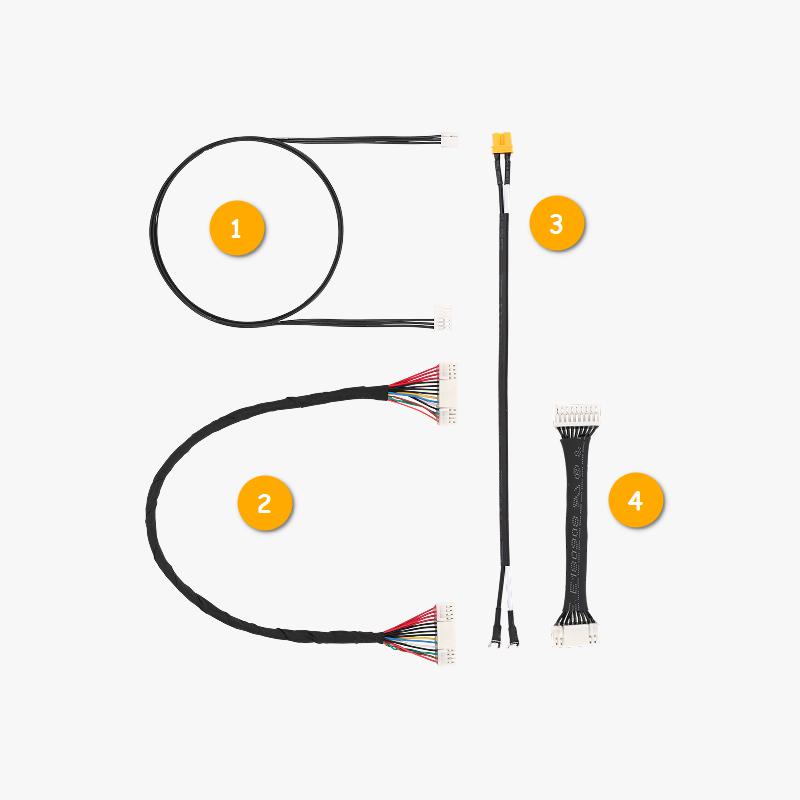

El paquete de cables para la impresora P2S incluye cuatro cables de conexión internos separados:

  1. Cable de conexión de la placa AP a la placa de detección de puerta
  2. Cable de conexión de la placa MC a la buffer
  3. Cable de alimentación de la placa MC
  4. Cable de conexión MC-AC


Cuándo usar esta guía

  • Daño en cables o conectores

Advertencia de seguridad

¡IMPORTANTE!

Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.

Cuando una tarea de mantenimiento requiera que la impresora esté encendida, utilice guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión sobre cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.

Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.

Reemplazo del cable MC-AC

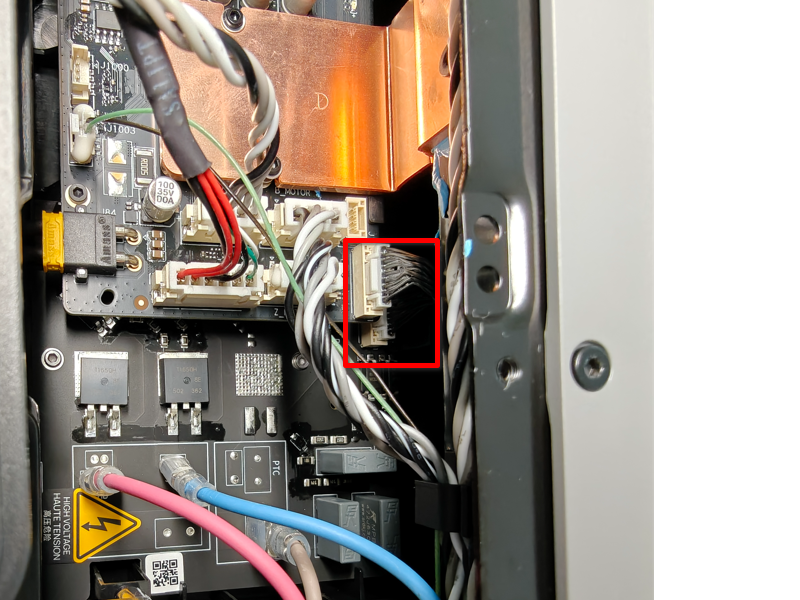

Debido a que el cable MC-AC está bloqueado por la placa MC, es necesario retirar la placa MC al reemplazar este cable.


Paso 1: Retirar el panel trasero

Consulte esta wiki para retirar el panel trasero: Reemplazar el panel trasero


Paso 2: Retirar el conducto de purga

Utilice una llave hexagonal H1.5 para retirar los cuatro tornillos de montaje (BT2×5), luego retire el conducto de purga.


Paso 3: Liberar la placa MC

Retire los dos tornillos de disipador de calor y libere los cables de los dos clips.

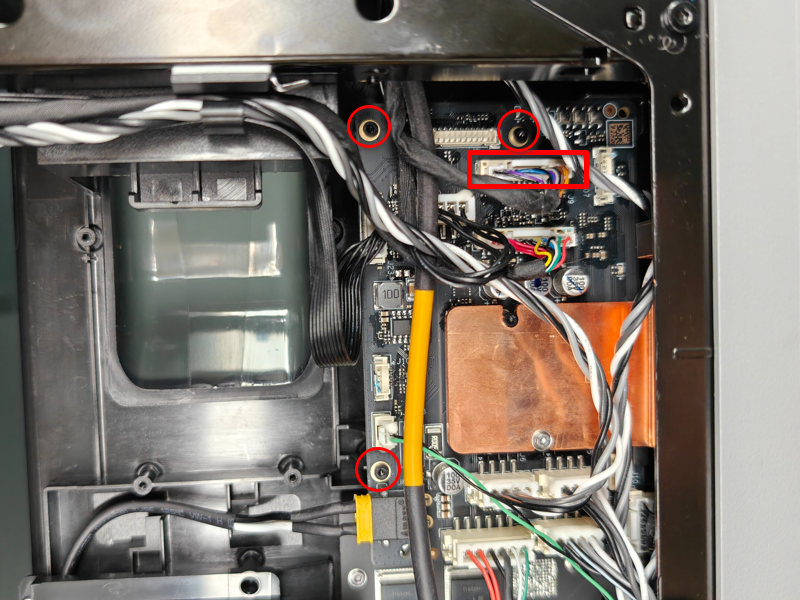

Retire los tres tornillos de la placa MC y desconecte el cable de señal de la placa MC-AP de la placa MC.


Paso 4: Reemplazar el cable MC-AC

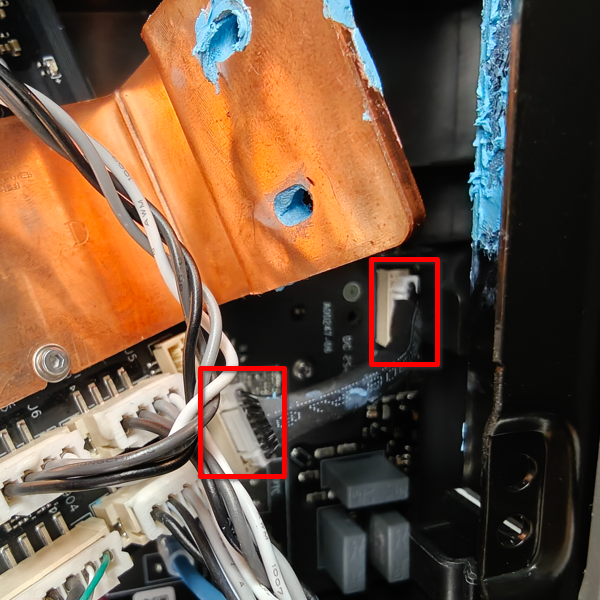

Afloje la placa MC para exponer completamente el cable MC-AC, luego presione los clips del conector en secuencia para retirar el cable MC-AC.


Conecte el nuevo cable MC-AC a los dos conectores en orden, luego instale la placa MC en su posición según los agujeros de tornillo y asegure los tornillos nuevamente. Reensamble la impresora invirtiendo los pasos de desmontaje.

Reemplazo del cable MC-Buffer

Paso 1: Retirar el buffer de filamento

Utilice una llave hexagonal para retirar los dos tornillos.


Voltee el buffer de filamento para exponer el cable, presione la lengüeta del conector a mano, desconecte el cable y retire el buffer.


Paso 2: Retirar el panel trasero

Consulte esta wiki para retirar el panel trasero: Reemplazar el panel trasero

Paso 3: Reemplazar el cable MC-Buffer

Libere el cable de los dos clips de alambre, luego presione la lengüeta del conector para desconectar el cable de la placa MC y retirelo.


Conecte el nuevo cable al puerto de la placa MC, asegúrese de que esté correctamente asentado y fije el cable en los dos clips de alambre.


Paso 4: Instalar el panel trasero y el buffer de filamento

Instale el panel trasero y el buffer de filamento consultando esta wiki: Reemplazar el panel trasero

Reemplazar el cable de la placa de detección de puerta

Paso 1: Desconectar el cable

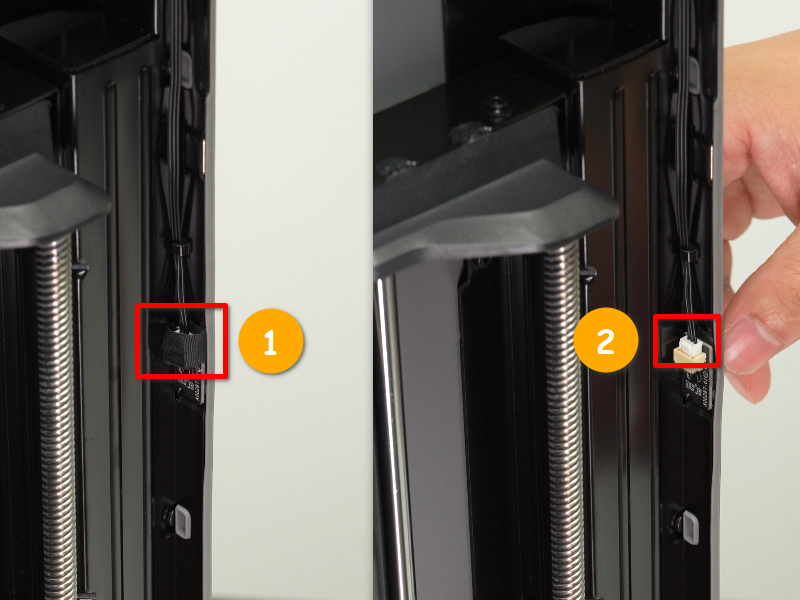

Abra la puerta de vidrio frontal, localice el interruptor de sensor en la columna derecha, retire la cinta protectora, presione la lengüeta del conector y desconecte el conector.


Retire la cubierta superior de vidrio, abra la cubierta de servicio de la placa AP, localice el conector correspondiente, presione la lengüeta del conector y desconecte el conector.


Paso 2: Retirar el cable

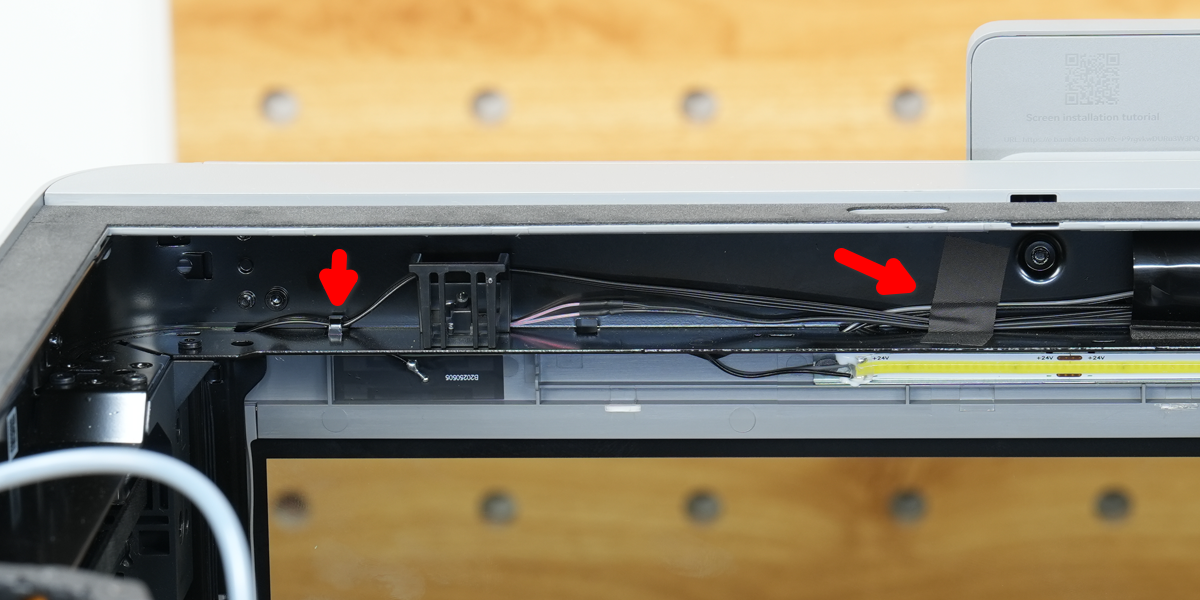

En el lado trasero de la viga frontal, retire la cinta, libere el cable de los clips y retirelo.


Paso 3: Instalar el cable

Conecte el nuevo cable al conector correspondiente de la placa AP.

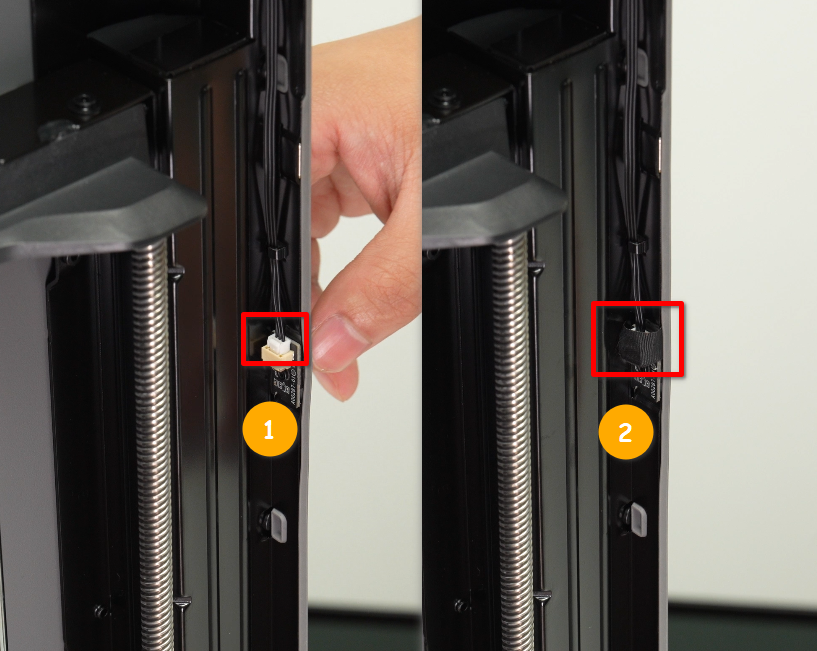

Pase el conector del interruptor de sensor por el agujero de la viga y conéctelo al adaptador del sensor.


Rutee el cable en los clips y reaplique la cinta para asegurarlo.


Reemplazar el cable de alimentación de la placa MC

Paso 1: Retirar el panel trasero

Consulte esta página de wiki para retirar el panel trasero: Reemplazar panel trasero

Paso 2: Retirar el conducto de purga

Utilice una llave hexagonal H1.5 para retirar los cuatro tornillos de montaje (BT2×5), luego retire el conducto de purga.


Paso 3: Retirar la cubierta de protección de alimentación

Utilice una llave hexagonal H1.5 para retirar los dos tornillos que fijan el sujetador de cable de la cama caliente (BT2×5), luego retire el sujetador.

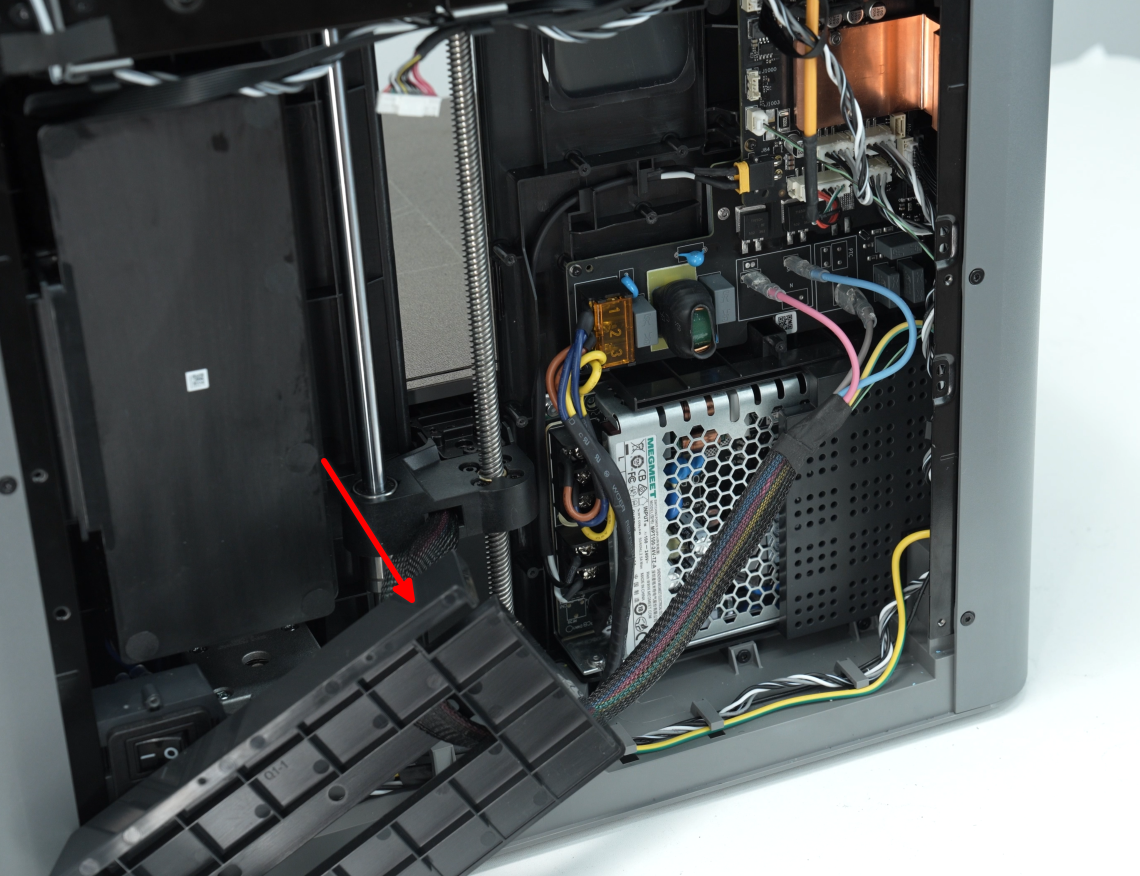

Utilice una llave hexagonal H1.5 para retirar los cinco tornillos que fijan la cubierta de la placa AC (BT2×5) en secuencia, luego retire la cubierta de la placa AC y guárdela (no es necesario retirar el cable de la cama caliente de la cubierta de alimentación) para facilitar la posterior retirada de la fuente de alimentación.



Paso 4: Reemplazar el cable de alimentación de la placa MC

Utilice un destornillador Phillips para aflojar los tres tornillos de la fuente de alimentación y liberar los tres cables; Desconecte el conector de la placa MC; Libere el cable de los clips y retirelo.


Primero, conecte el nuevo cable de alimentación al puerto de la placa MC. Siguiendo los colores de cable en el diagrama, conéctelos a la fuente de alimentación en orden y apriete los tornillos con un destornillador Phillips. Organice los cables de manera ordenada.


Reensamble la impresora siguiendo los procedimientos y la wiki referenciada en los Pasos 1–3.

Verificación del éxito

Conecte la alimentación, encienda la impresora y realice una verificación de funcionamiento según los componentes conectados correspondientes.

Si encuentra problemas, revise los pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio al cliente de Bambu Lab para recibir asistencia adicional.
