Tensión del eje XY
El tensión del eje XY está montado en la parte trasera de la impresora. Está compuesto por una base plástica con una polea de seguimiento, mientras que el soporte del tensión incluye una base plástica y un resorte. Estos dos componentes proporcionan tensión elástica para la correa del eje XY.
Cuándo usar esta guía
- El tensión del eje XY o su soporte están dañados
Herramientas y materiales requeridos
- Pinzas
- Nuevo soporte del tensión del eje XY
- Nuevo tensión del eje XY
- Llave hexagonal H2.0
Advertencia de seguridad
Recordatorio importante!
Antes de realizar cualquier mantenimiento en la impresora y sus componentes electrónicos (incluido el cable del cabezal), apague la impresora y desconéctela de la fuente de alimentación para evitar toques accidentales en la pantalla o cortocircuitos que podrían causar daños electrónicos adicionales o riesgos de seguridad.
Al realizar mantenimiento o solucionar problemas en la impresora, verifique siempre las temperaturas del hotend y la cama caliente primero. Evite operar a altas temperaturas. Si debe trabajar a altas temperaturas, use guantes resistentes al calor para garantizar un mantenimiento seguro y efectivo.
Sustitución del tensión derecho
Paso 1: Retirar el panel trasero
Consulte esta wiki para retirar el panel trasero de la impresora: Sustituir panel trasero P2S | Wiki de Bambu Lab
Paso 2: Retirar el soporte del tensión derecho

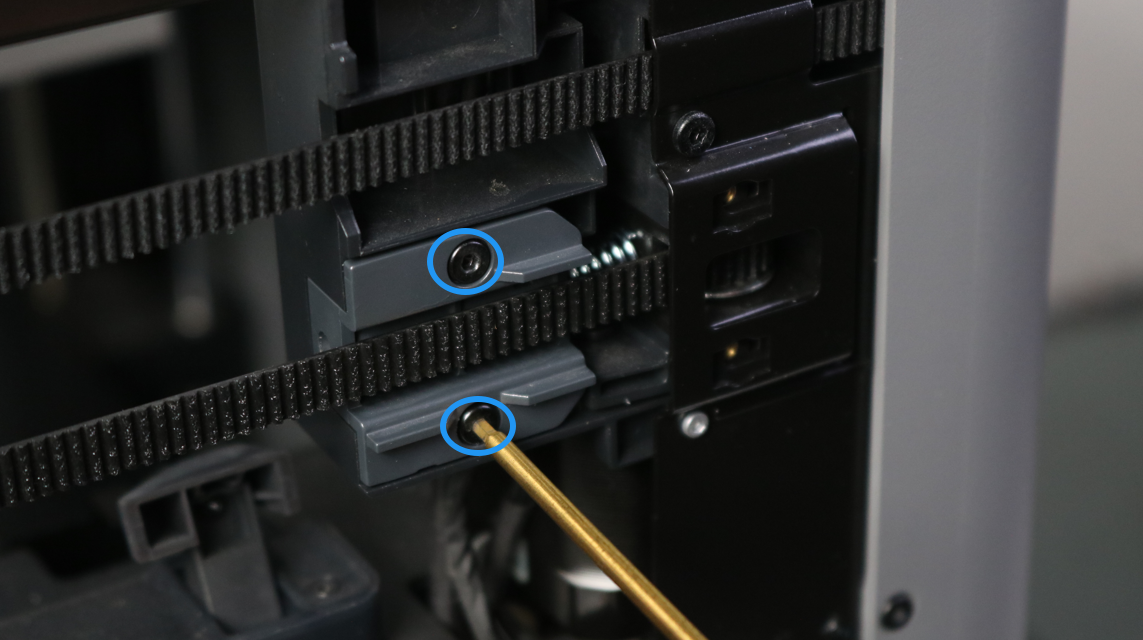

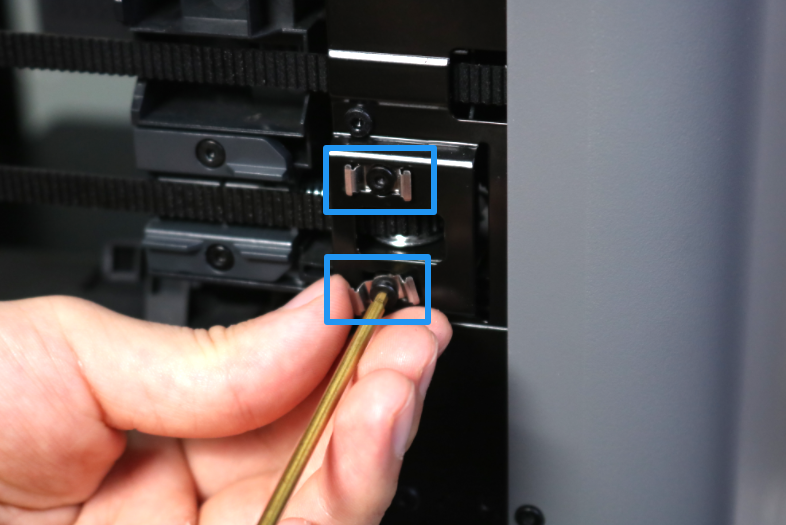

Primero, use la llave hexagonal H2.0 para retirar los dos tornillos de fijación del tensión.
Luego, use la llave hexagonal H2.0 para retirar el tornillo de fijación del soporte del tensión.
Al retirar el tornillo de fijación del soporte del tensión, sostenga el soporte con la mano para evitar que se abra bruscamente y pierda piezas.
Sostenga el soporte del tensión y retirelo lentamente de la impresora.
Paso 3: Retirar la correa

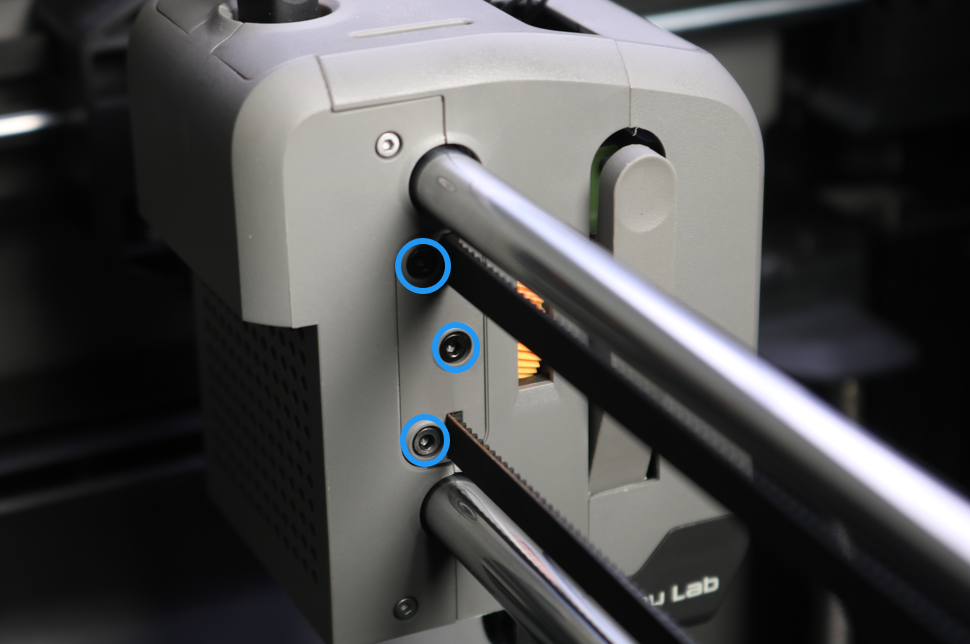

Afloje los tres tornillos del bloque de sujeción de correa derecho del cabezal y empuje el bloque de sujeción.

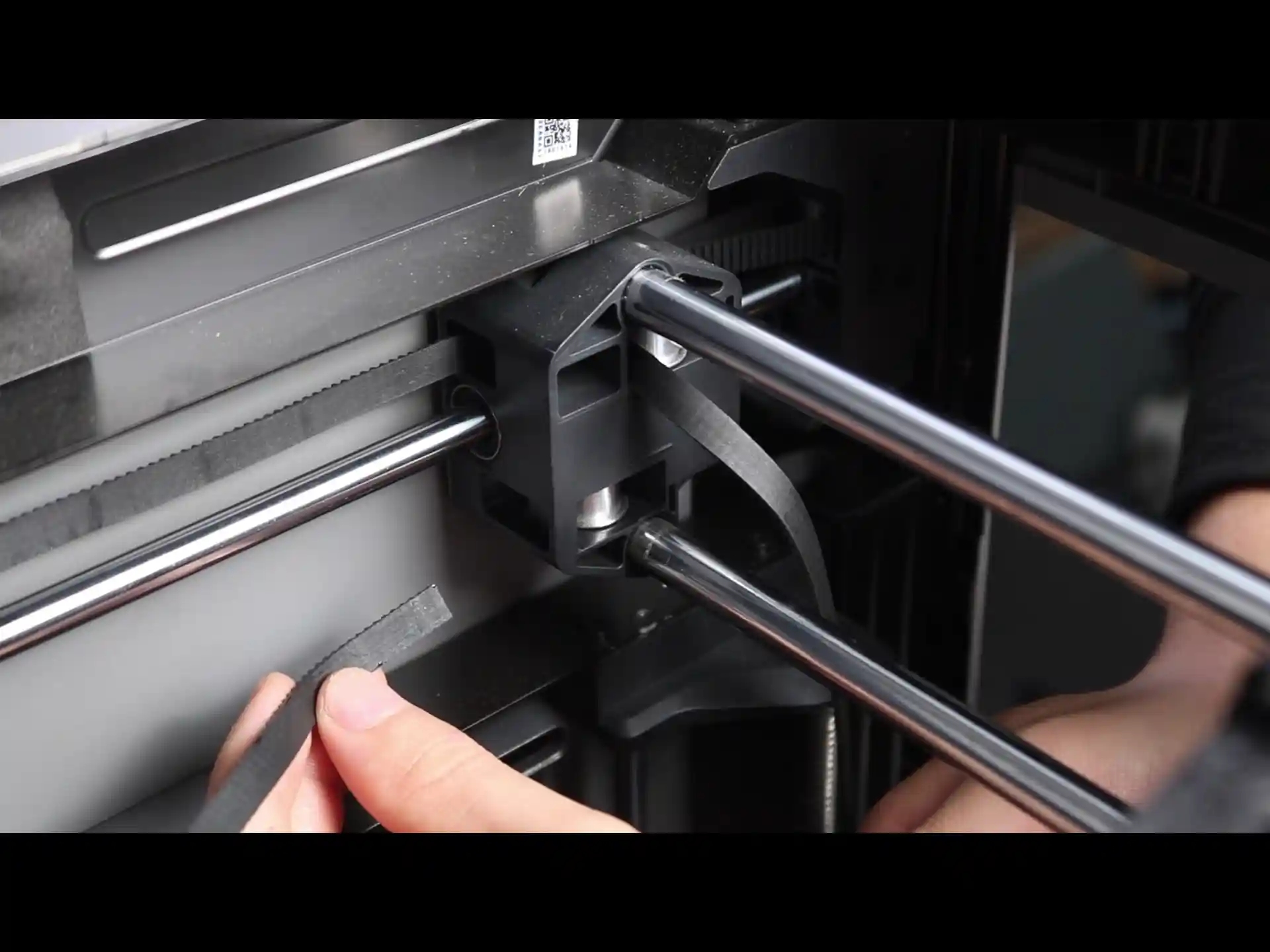

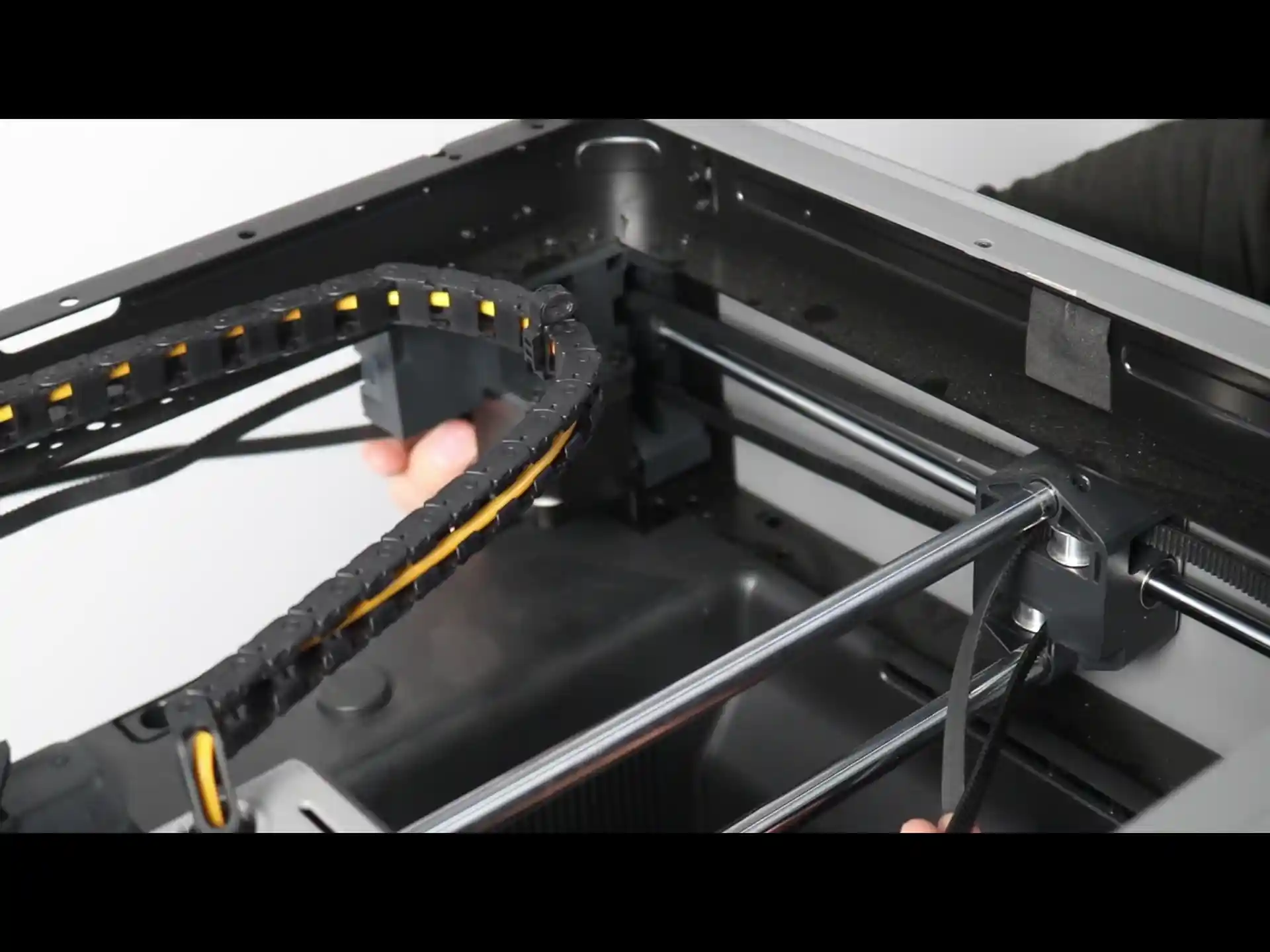

Extraiga la correa desde la parte posterior.
Paso 4: Instalar el nuevo tensión

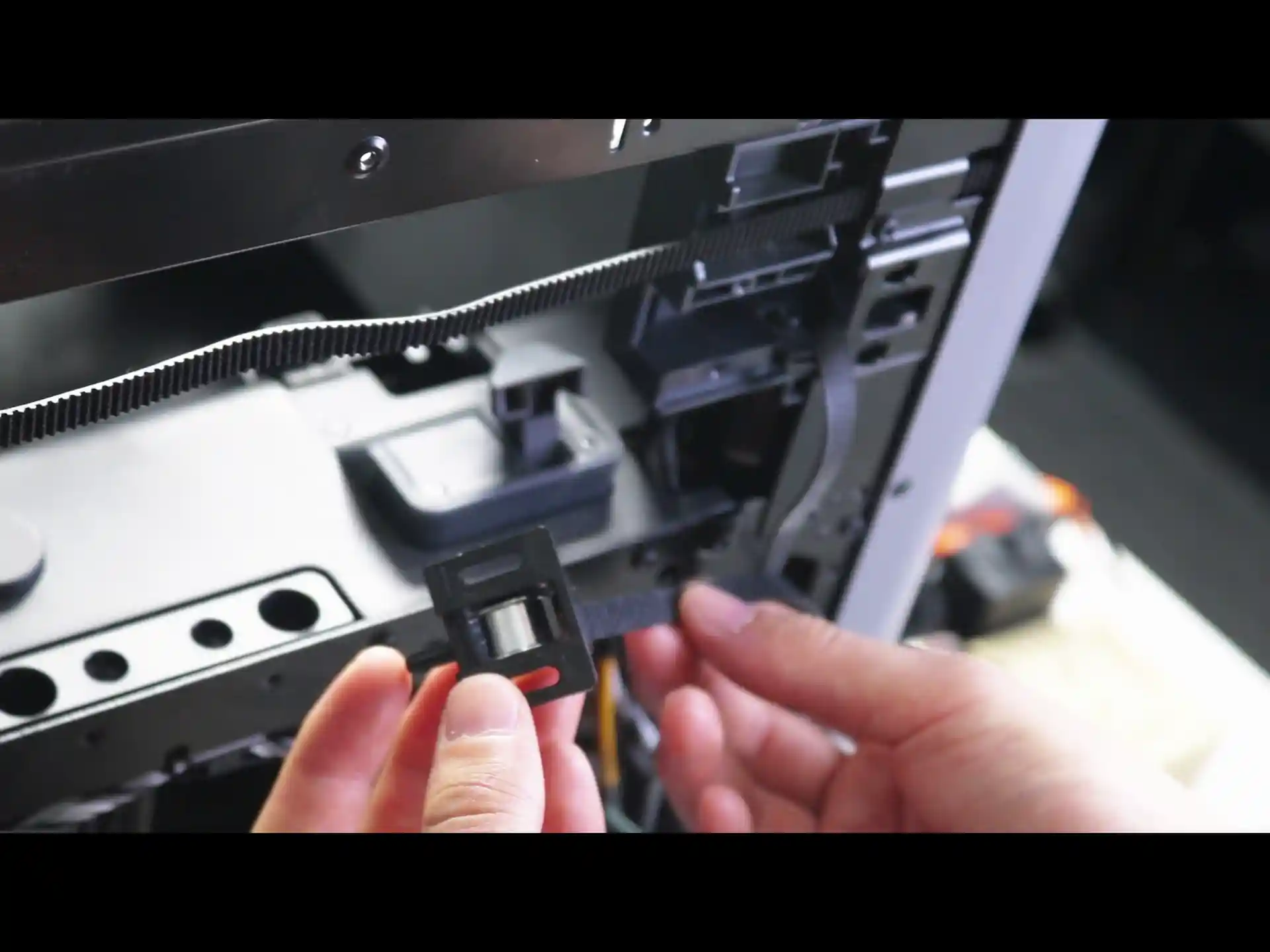

Pase la correa a través del nuevo tensión, asegurándose de que la correa no esté torcida.
|

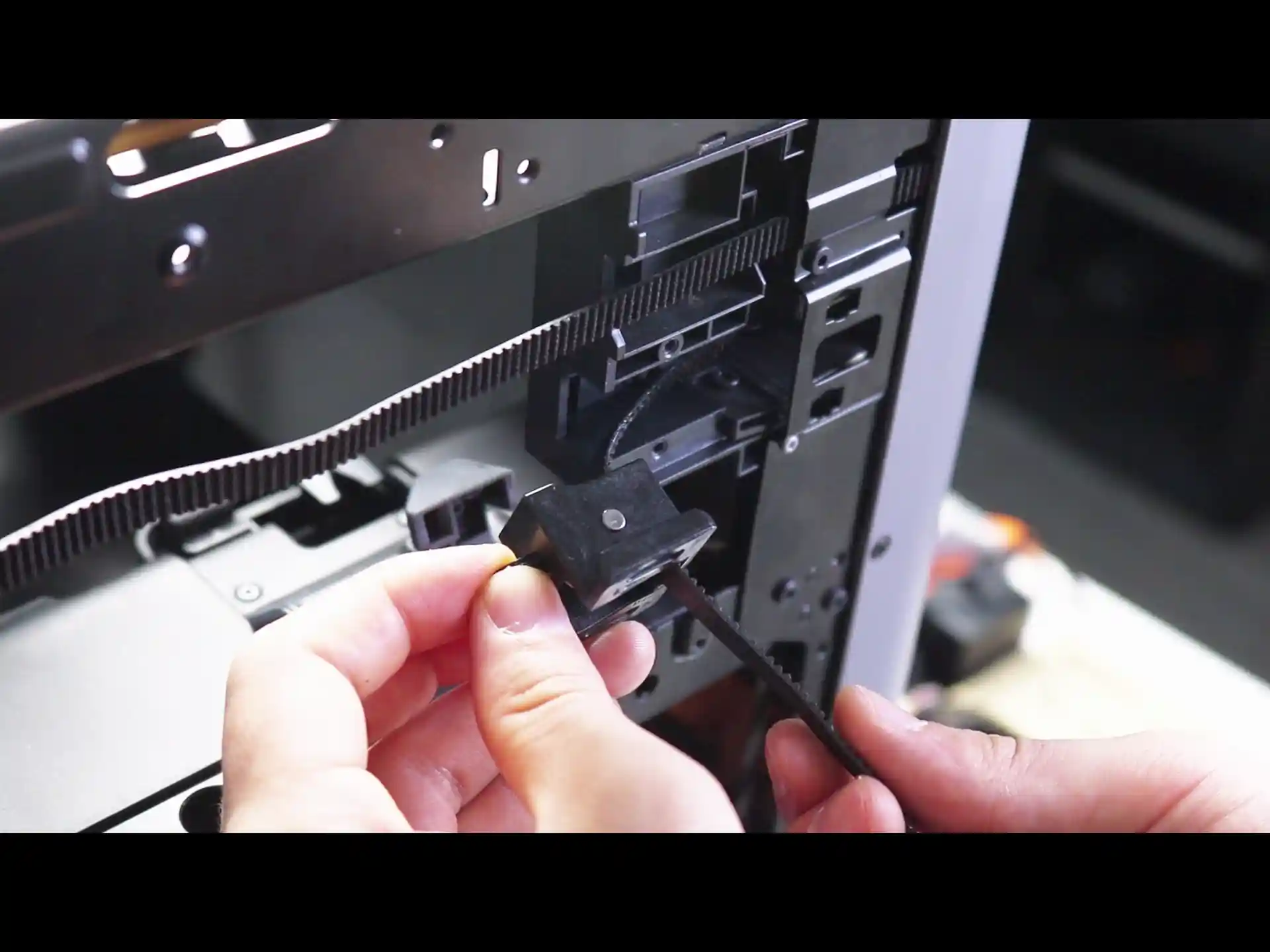

Luego, inserte el tensión en la estructura.
Paso 5: Instalar la correa

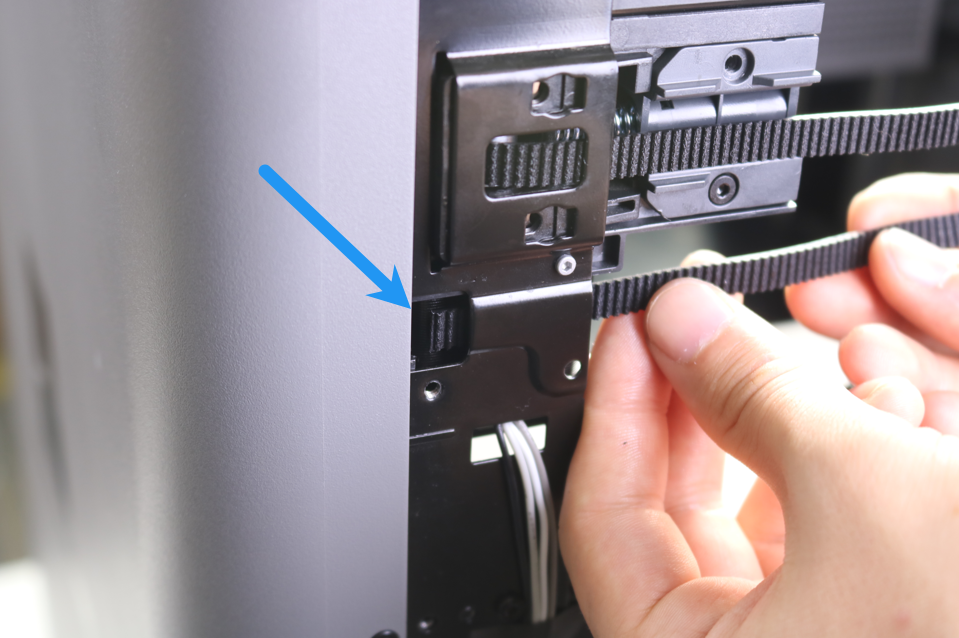

Inserte la correa en la estructura.

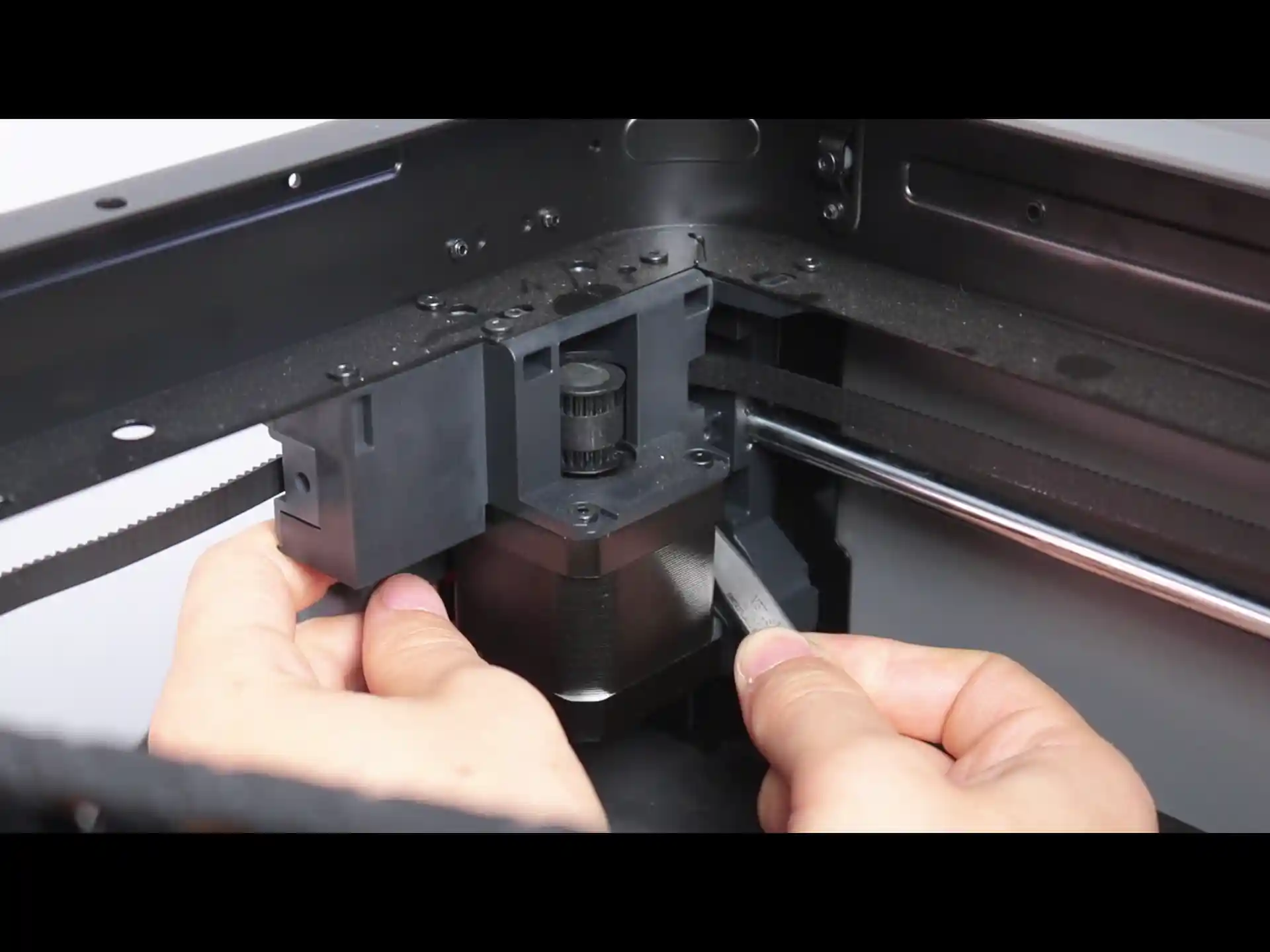

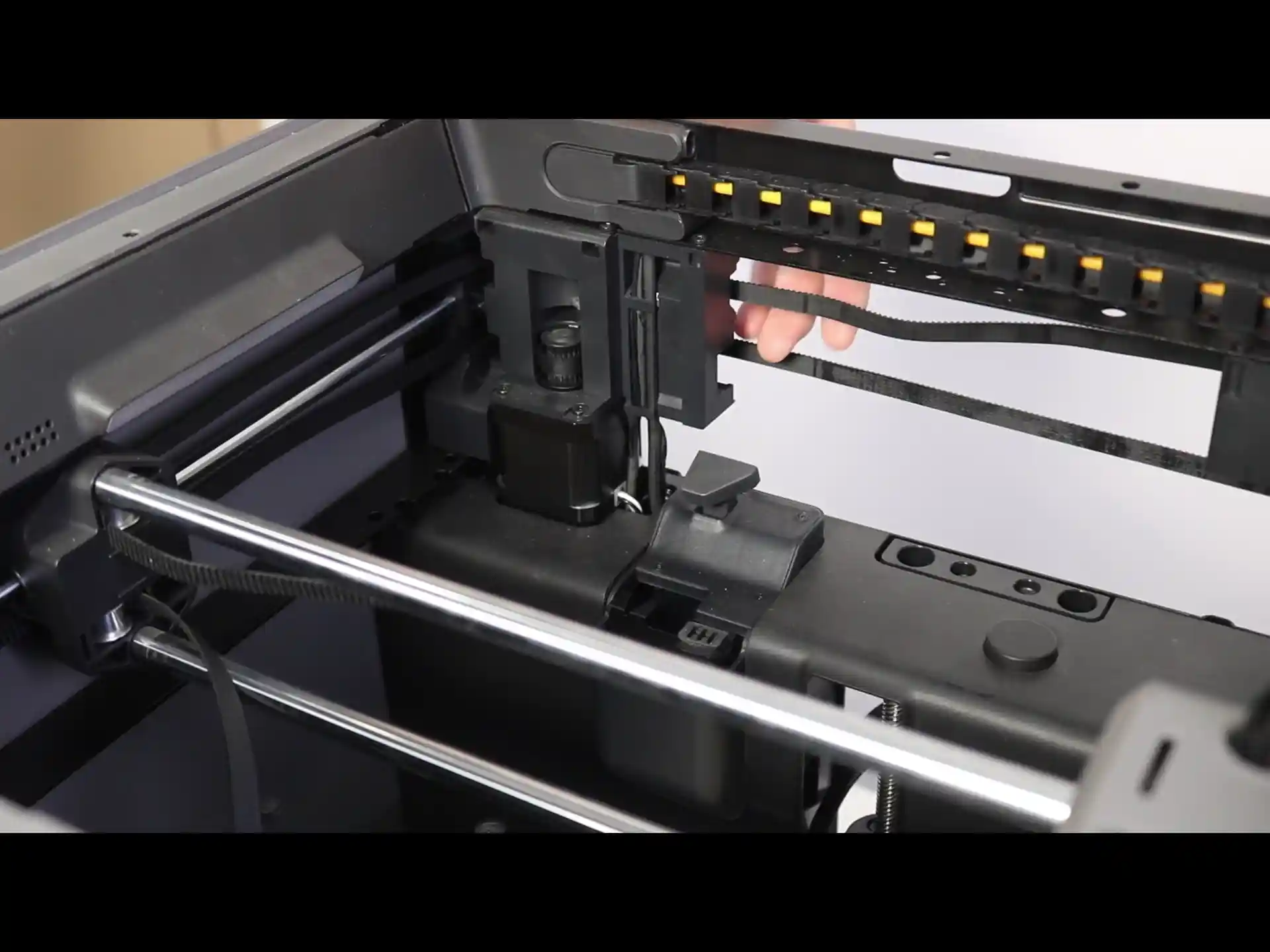

Use pinzas para sujetar la correa y extraerla.

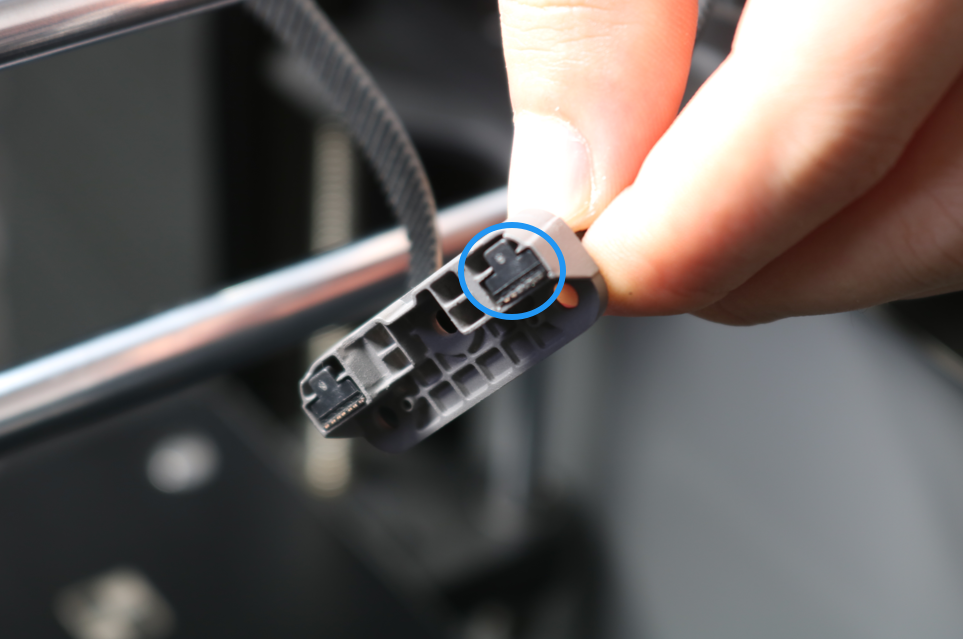

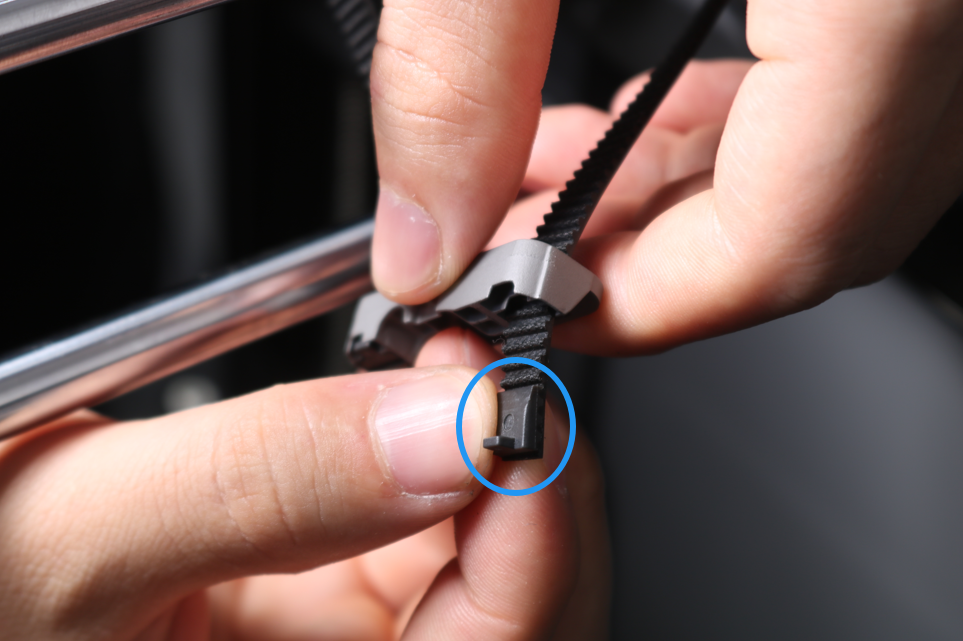

Presione la cabeza de la correa para doblarla — esto facilita alimentarla por un lado y que salga por el otro.

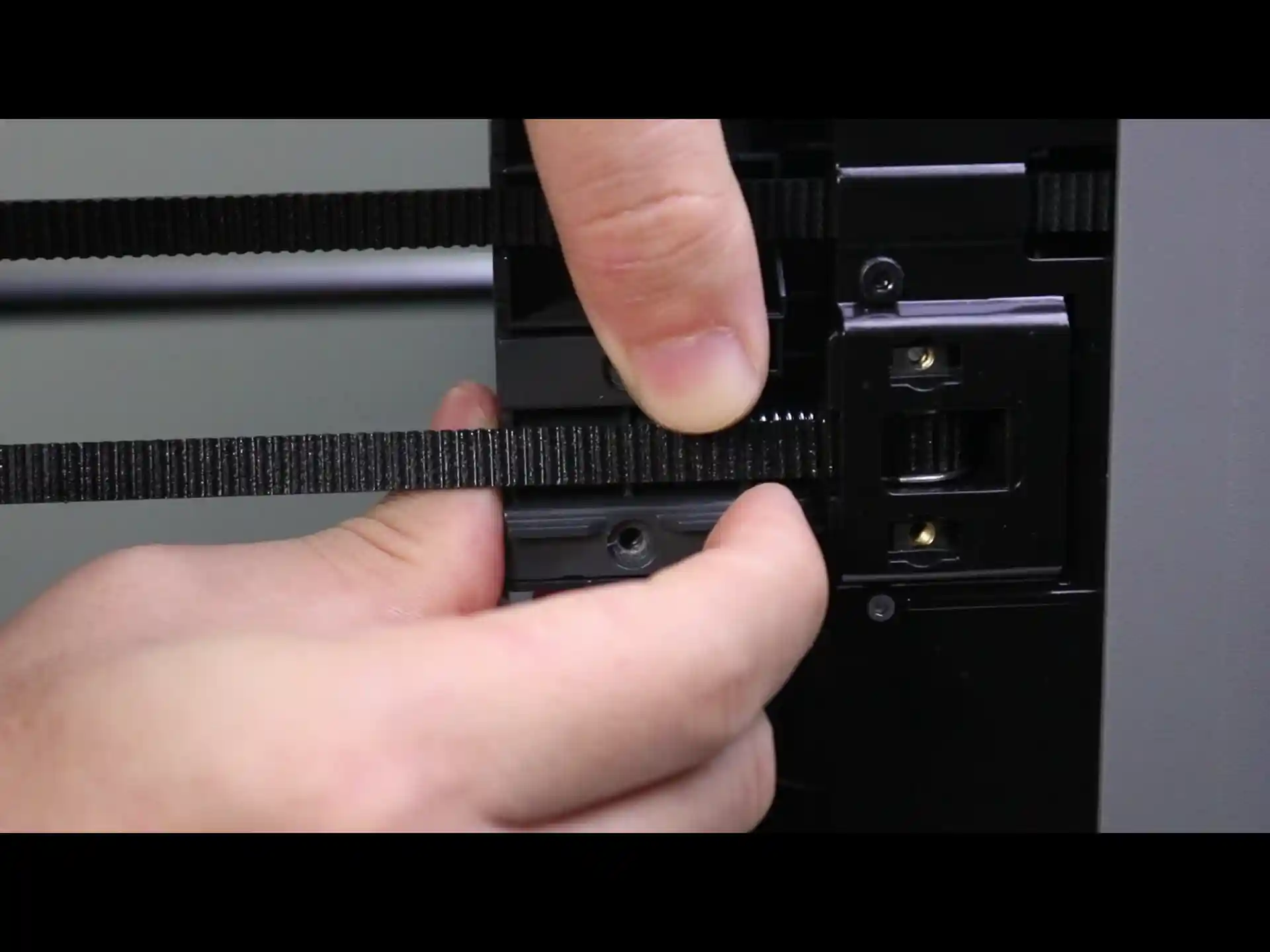

Instale el bloque de sujeción de correa.
Luego, apriete los tres tornillos del bloque de sujeción.
Paso 6: Instalar el tensión

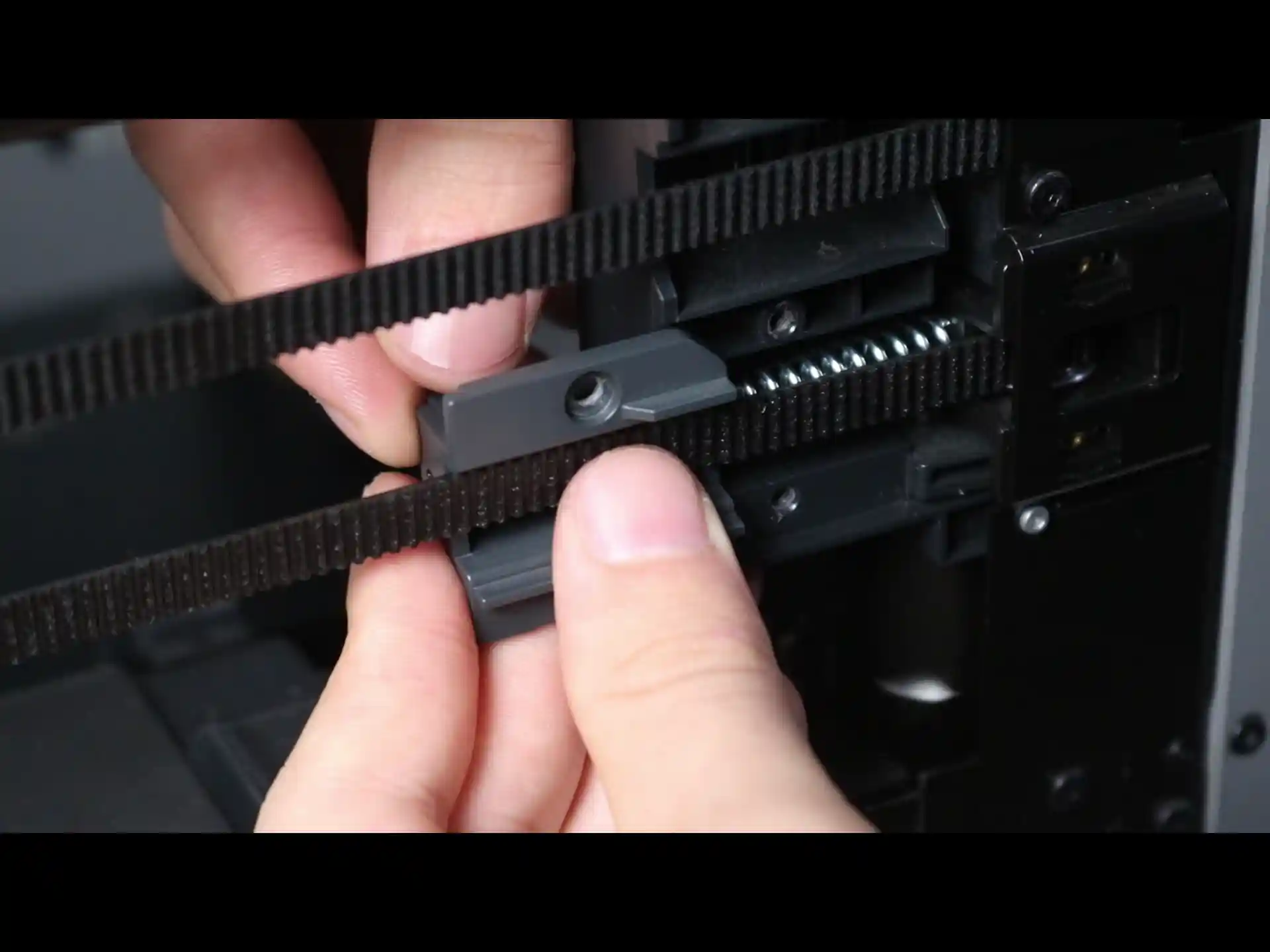

Empuje el soporte del tensión hacia la estructura.
Luego, instale el tornillo de fijación del soporte.
Empuje y tire el cabezal para asegurar un movimiento suave, luego instale los tornillos de fijación del tensión.
No apriete excesivamente este tornillo para evitar desgastar los hilos.
Sustitución del tensión izquierdo
Paso 1: Retirar el soporte del tensión izquierdo

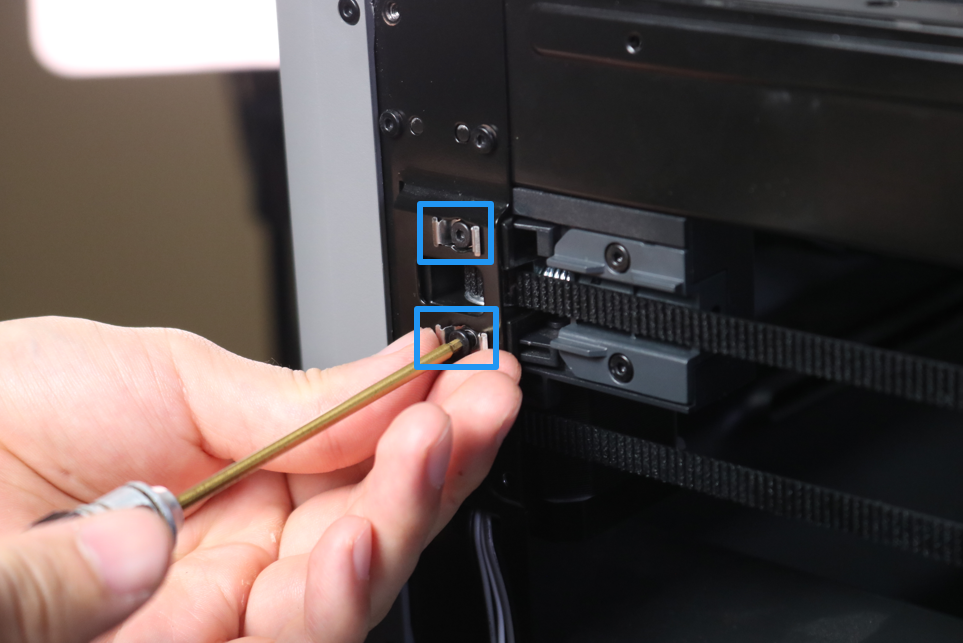

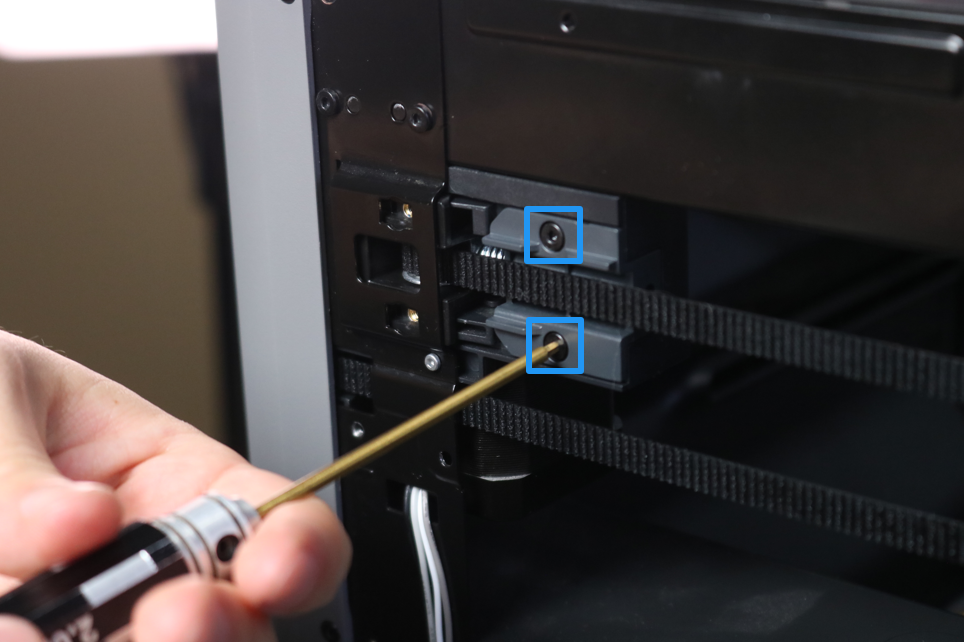

Primero, use la llave hexagonal H2.0 para retirar los dos tornillos de fijación del tensión.
Luego, use la llave hexagonal H2.0 para retirar el tornillo de fijación del soporte del tensión.
Al retirar el tornillo de fijación del soporte del tensión, sostenga el soporte con la mano para evitar que se abra bruscamente y pierda piezas.

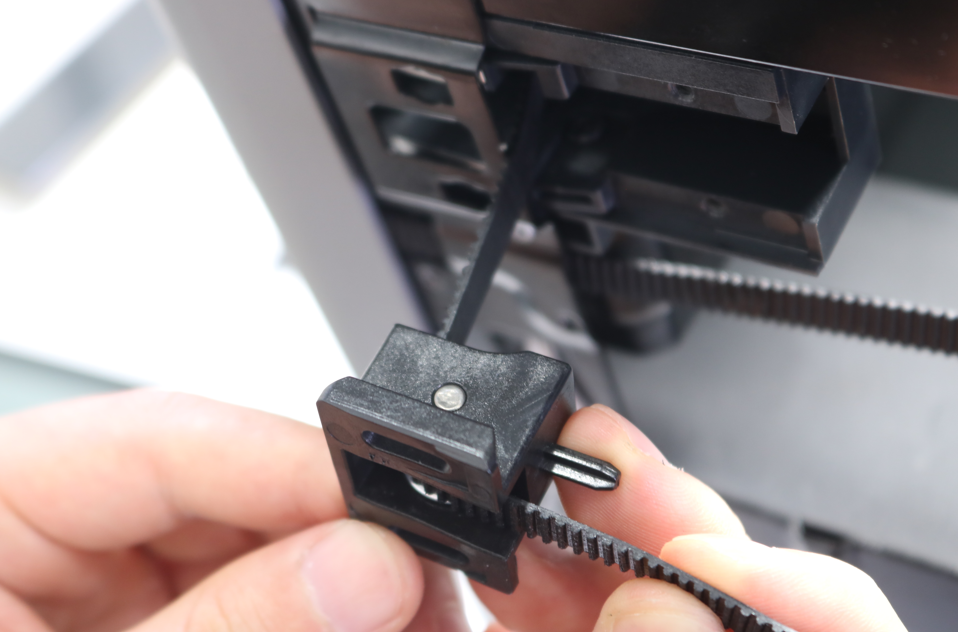

Sostenga el soporte del tensión y retirelo lentamente de la impresora.
Paso 2: Retirar la correa

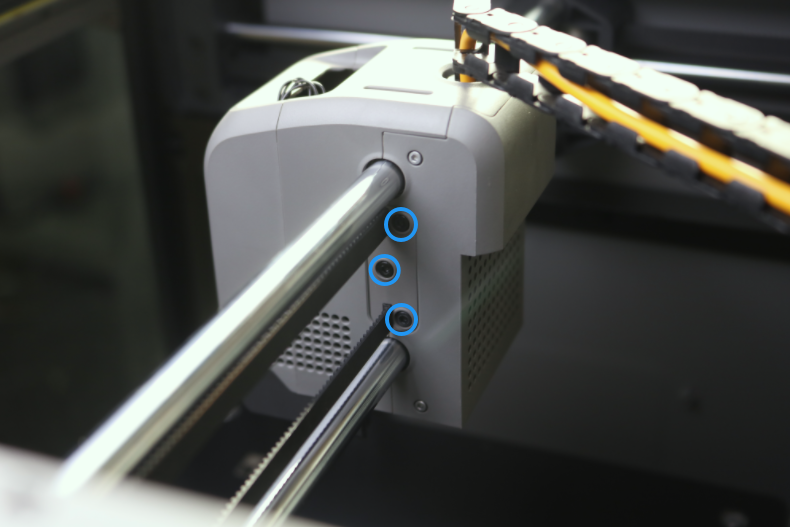

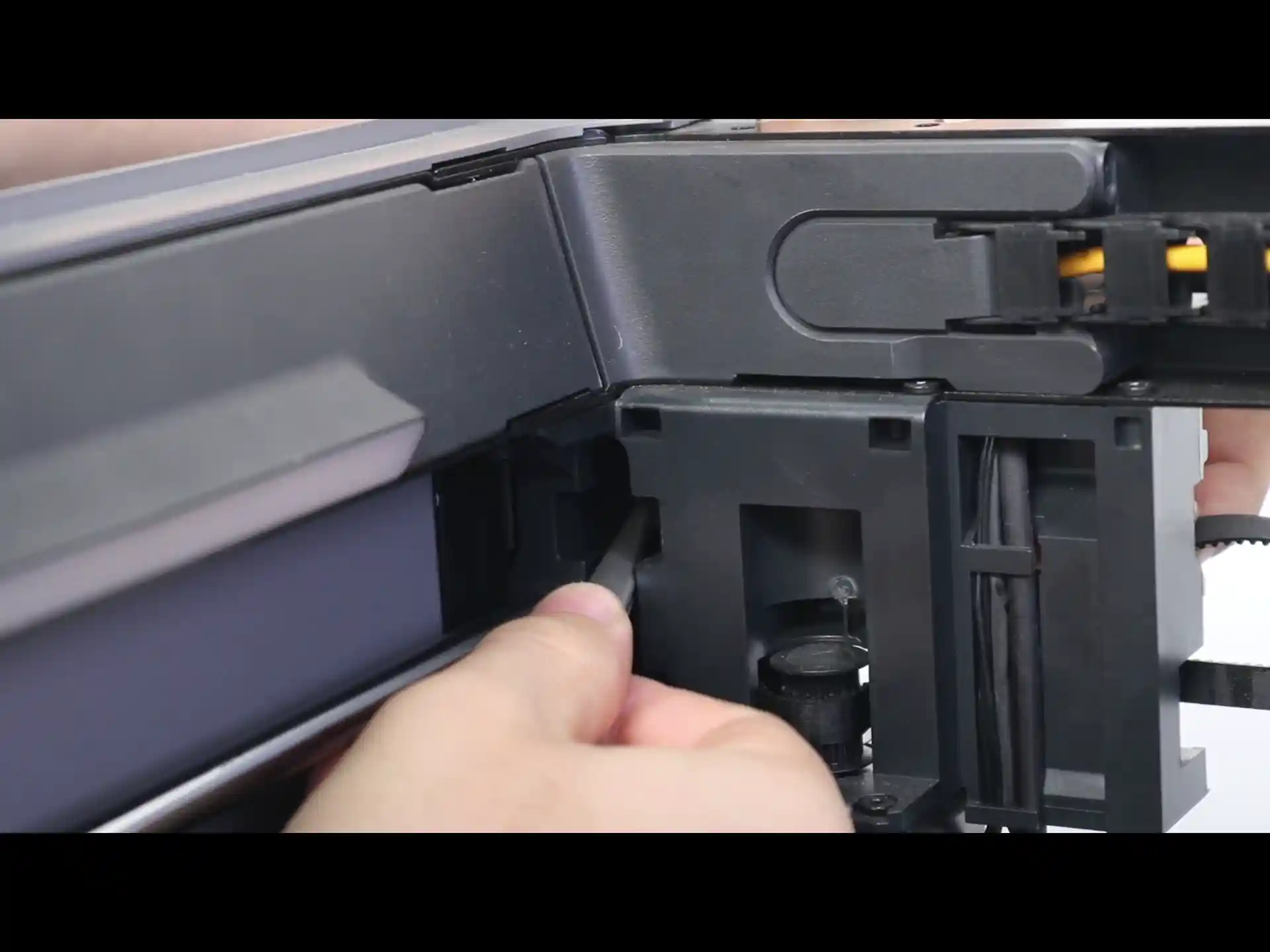

Afloje los tres tornillos del bloque de sujeción de correa izquierdo del cabezal y empuje el bloque de sujeción.

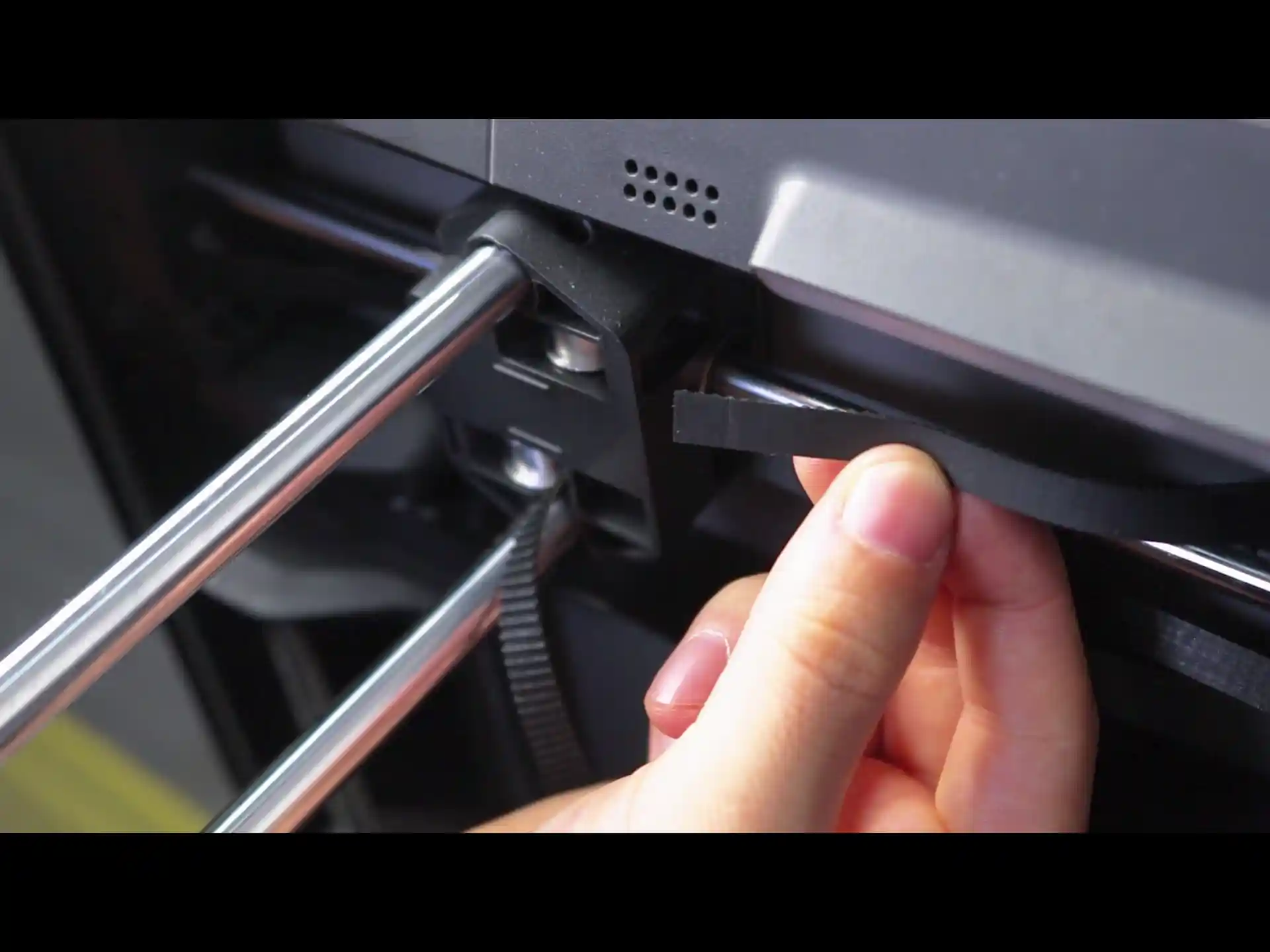

Extraiga la correa desde la parte posterior.
Paso 3: Instalar el nuevo tensión

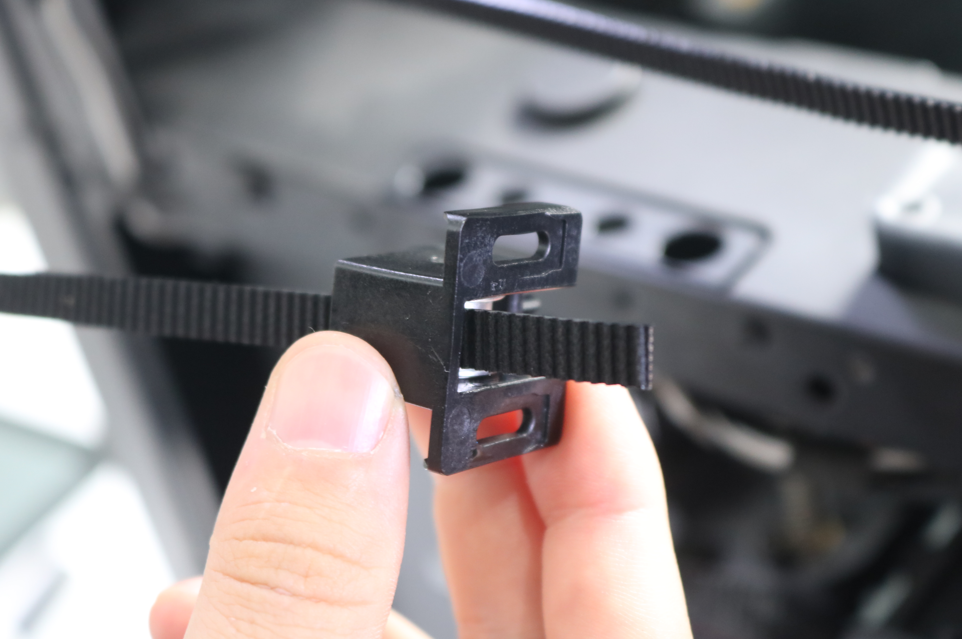

Pase la correa a través del nuevo tensión.
Asegurándose de que la correa no esté torcida.

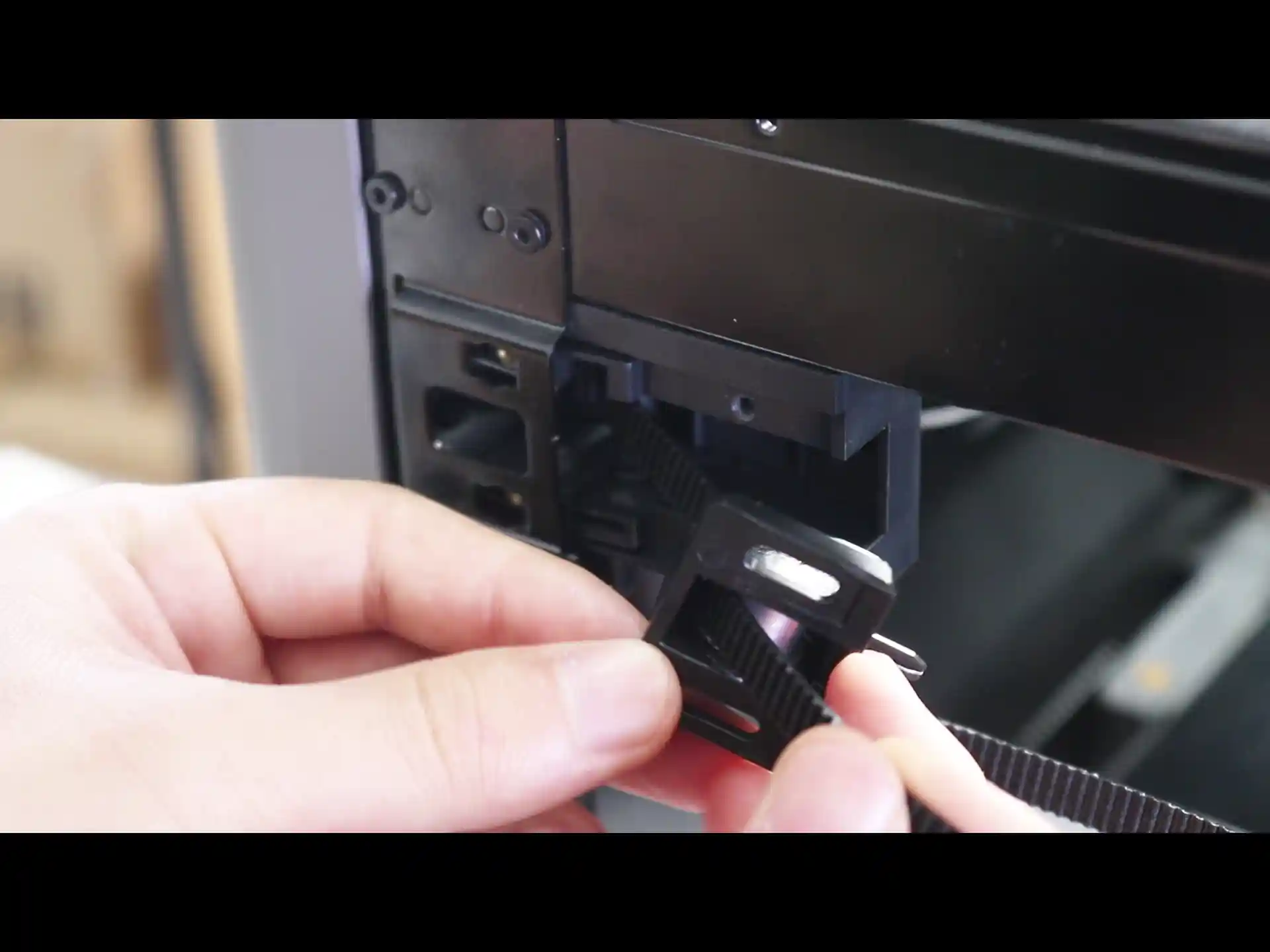

Luego, inserte el tensión en la estructura.
Paso 4: Instalar la correa

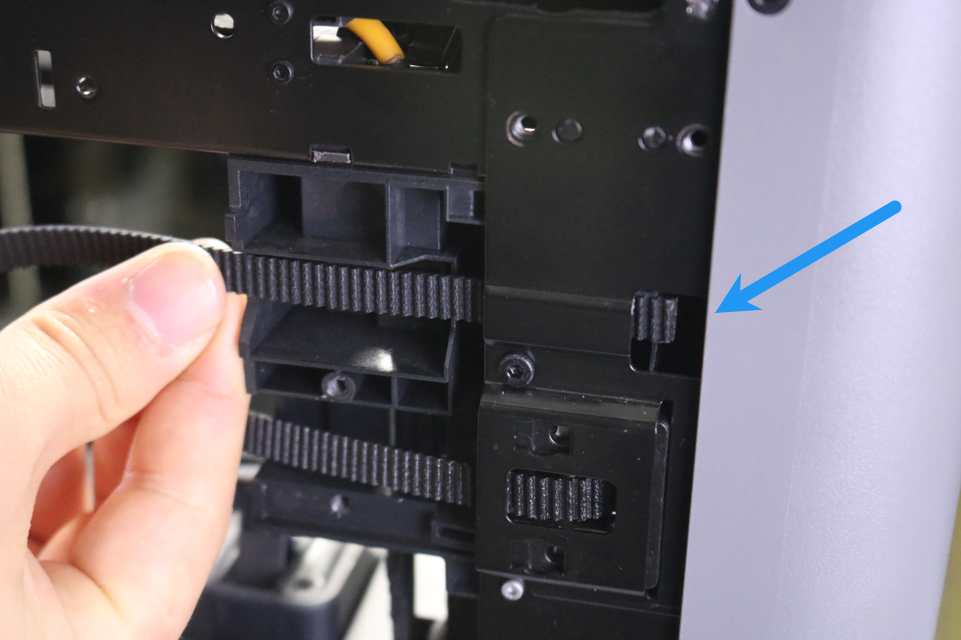

Inserte la correa en la estructura.
Use pinzas para sujetar la correa y extraerla.
Presione la cabeza de la correa para doblarla — esto facilita alimentarla por un lado y que salga por el otro.
Instale el bloque de sujeción de correa.
Instale los tres tornillos del bloque de sujeción.
Paso 5: Instalar el tensión
Empuje el soporte del tensión hacia la estructura, luego instale el tornillo de fijación del soporte.

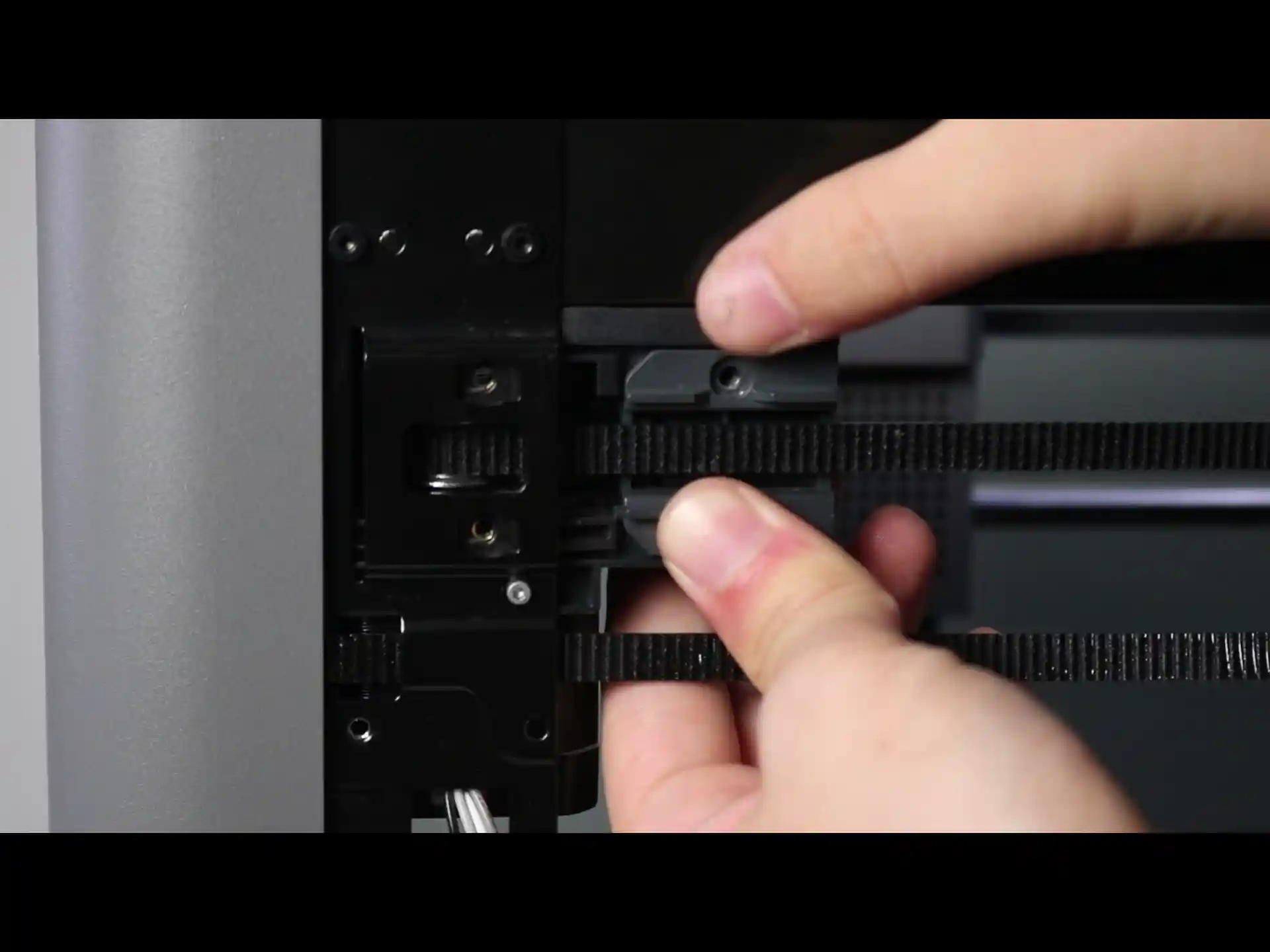

Empuje y tire el cabezal para asegurar un movimiento suave, luego instale los tornillos de fijación del tensión.
No apriete excesivamente este tornillo para evitar desgastar los hilos.
Paso 6: Instalar el panel trasero
Consulte esta wiki para instalar el panel trasero de la impresora: Sustituir panel trasero P2S | Wiki de Bambu Lab
Cómo verificar el éxito
El cabezal debe moverse normalmente, la polea de seguimiento del tensión debe girar sin ruido anormal, y no debe aparecer ningún error de frecuencia de resonancia de la correa ni alerta de baja frecuencia. Si aparece un error de correa demasiado floja, consulte ajuste de tensión de correa e intente ajustar nuevamente la correa.
Si encuentra algún problema, primero revierta sus pasos e inténtelo de nuevo. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
