Las poleas de seguimiento del eje XY son componentes clave del sistema de transmisión de la impresora. Su funcionamiento suave afecta directamente la precisión de impresión y la vida útil del dispositivo. El mantenimiento regular de lubricación de las poleas de seguimiento reduce eficazmente el desgaste mecánico, disminuye el ruido de funcionamiento y garantiza un rendimiento estable a largo plazo.
Intervalo recomendado de mantenimiento: Realice una lubricación completa cada 3–6 meses. Si detecta ruidos anormales en el eje XY o atascamiento de la transmisión, apague la máquina inmediatamente y realice el mantenimiento.
Materiales requeridos
- Aceite lubricante

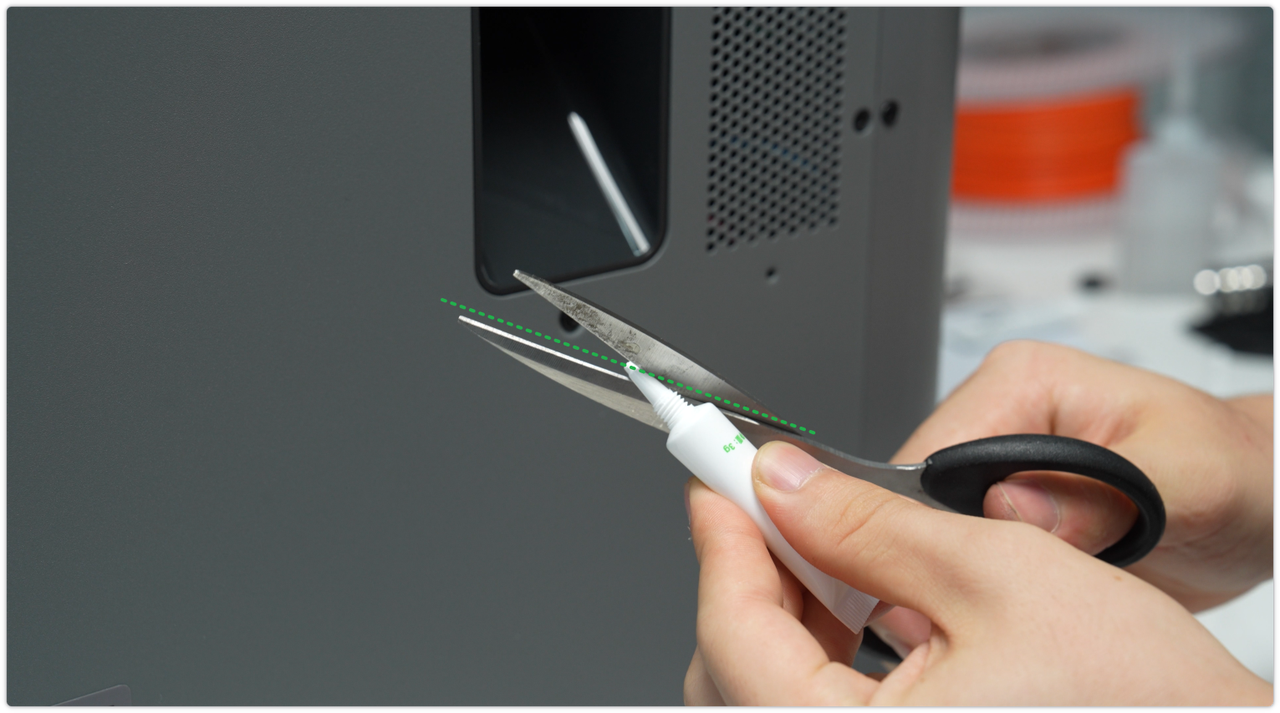

Se recomienda cortar la punta del aplicador de la botella de aceite a un ángulo para una dispensación más precisa. >
Consejo: El aceite lubricante incluido con la impresora puede tener empaques variados. Utilice una boca puntiaguda o un cuentagotas para una dispensación precisa.
Notas de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Verifique siempre las temperaturas del hotend y la cama caliente antes de trabajar en la impresora. Evite realizar mantenimiento cuando estén calientes. Si debe trabajar a altas temperaturas, use guantes resistentes al calor para garantizar una operación segura y efectiva.
Si tiene preguntas sobre esta guía, por favor haga clic aquí para presentar un ticket de soporte y le brindaremos asistencia oportuna.
Lubricación de las poleas de seguimiento
Guía en video
Poleas de seguimiento de tensión

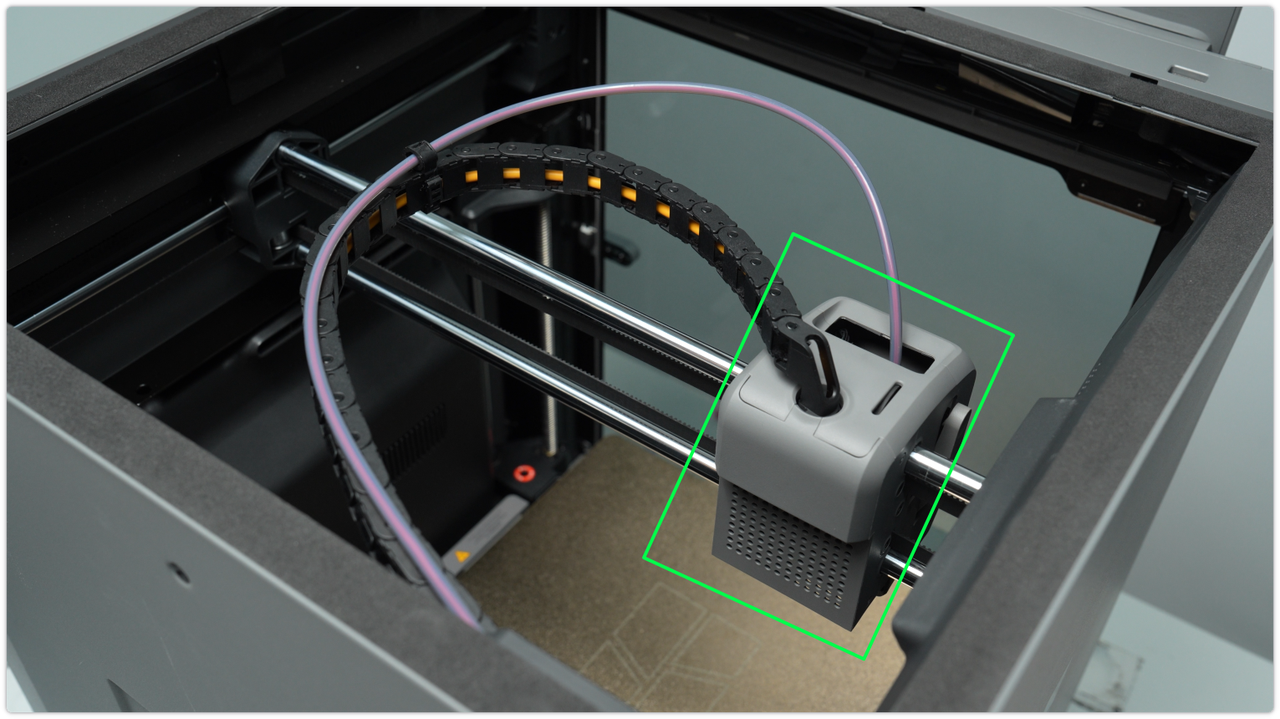

Mueva a la parte trasera de la impresora y lubrique la polea de seguimiento de tensión izquierda. Antes de lubricar, desplace el cabezal hacia el lado izquierdo para facilitar la distribución del aceite.

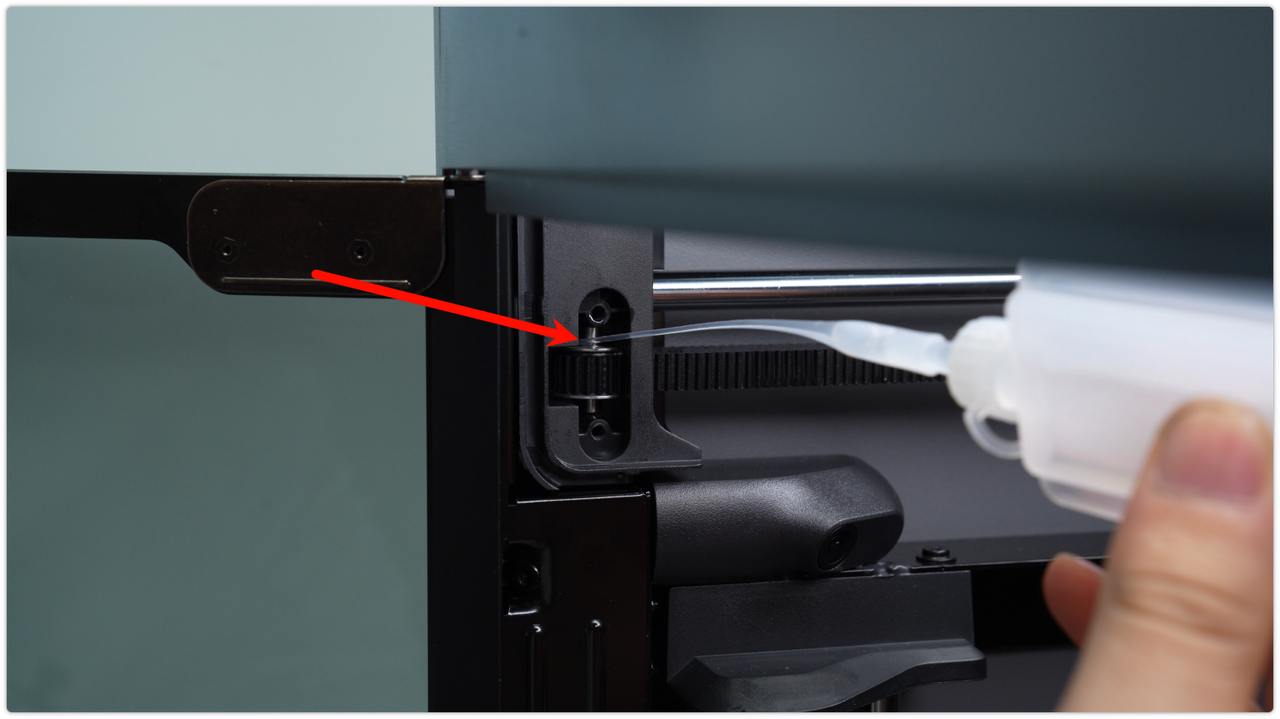

Aplicar 1–2 gotas de aceite en la parte superior de la correa en el punto de contacto mostrado a continuación:
Las pruebas extensas confirman que este método de lubricación no afecta la resistencia de la correa ni su vida útil.
Si no puede aplicar directamente el aceite en la posición de la polea de seguimiento trasera, también puede aplicarlo en los bordes superior e inferior de la correa dentro de la cámara. Luego desplace el cabezal— el aceite lubricante se transportará hacia la polea de seguimiento mientras opera la correa, y este método también logra el efecto de reducción de ruido y lubricación.

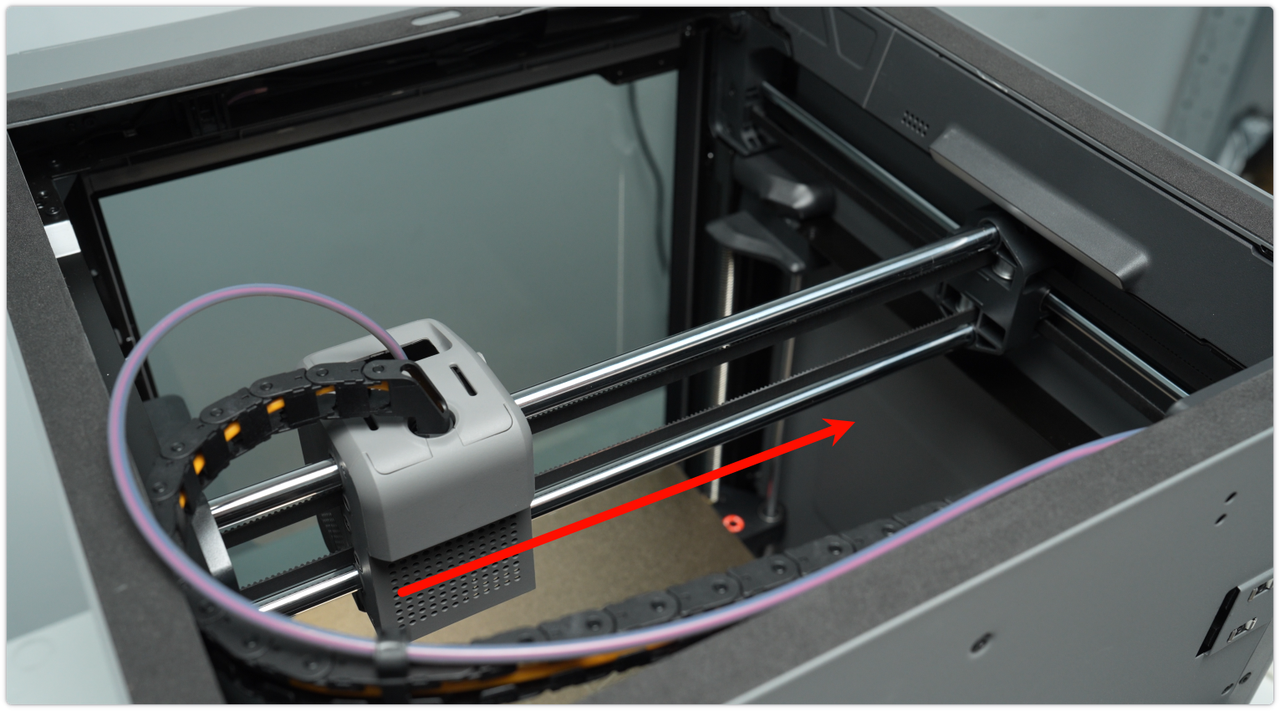

Después de aplicar el aceite, desplace suavemente el cabezal hacia la derecha para permitir que el lubricante penetre uniformemente en la polea de seguimiento.
Repita el mismo proceso para la polea de seguimiento del lado derecho. Primero desplace el cabezal hacia la derecha.

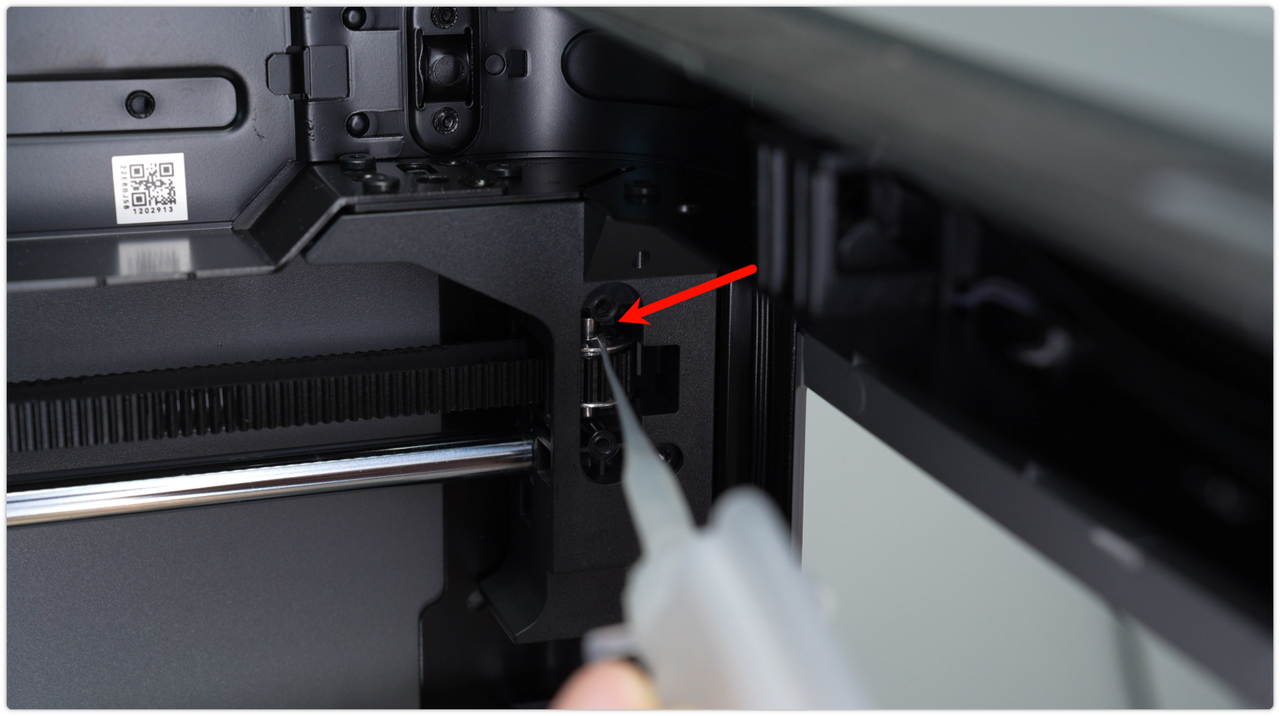

Aplicar 1–2 gotas de aceite en el punto de contacto superior de la correa como se muestra:

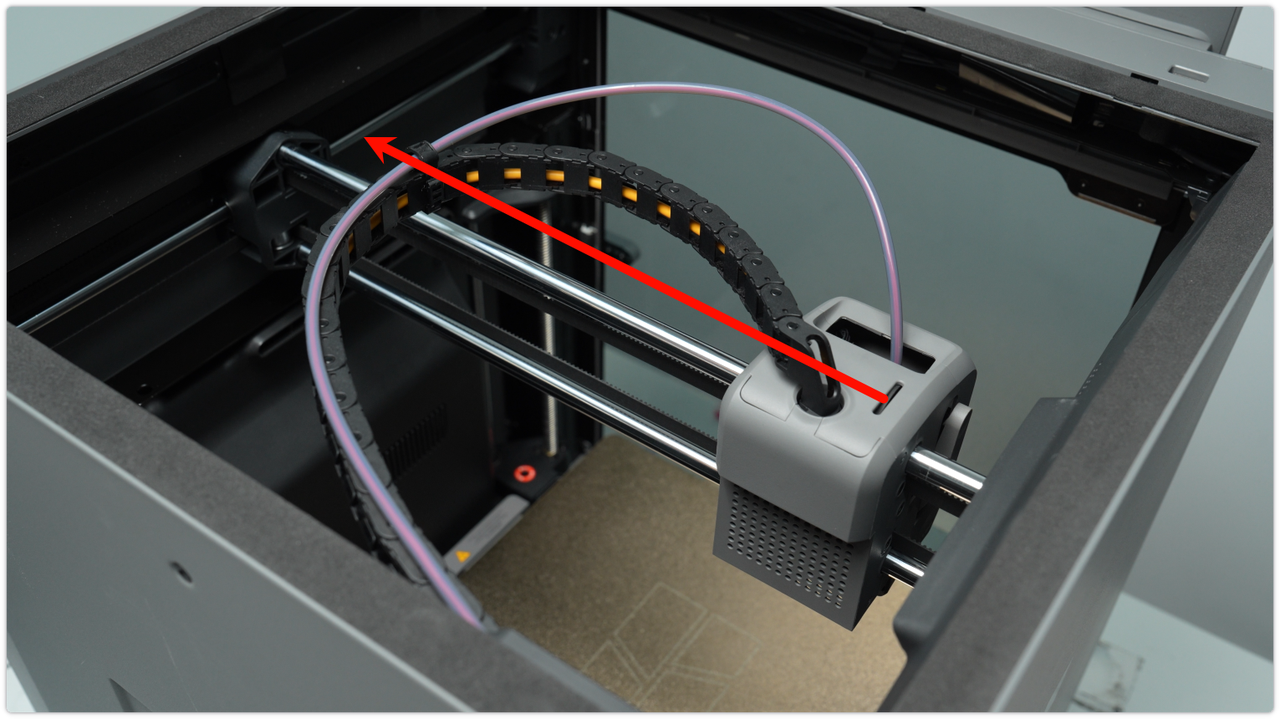

Luego desplace suavemente el cabezal hacia la izquierda para asegurar que el lubricante se distribuya uniformemente dentro de la polea de seguimiento.
Poleas de seguimiento del marco XY
Lubrique las poleas de seguimiento frontales ubicadas encima de la puerta de vidrio frontal en ambos lados. Aplicar lubricante en la parte superior de la correa donde contacta las poleas para que el aceite se distribuya naturalmente hacia el interior durante la operación.

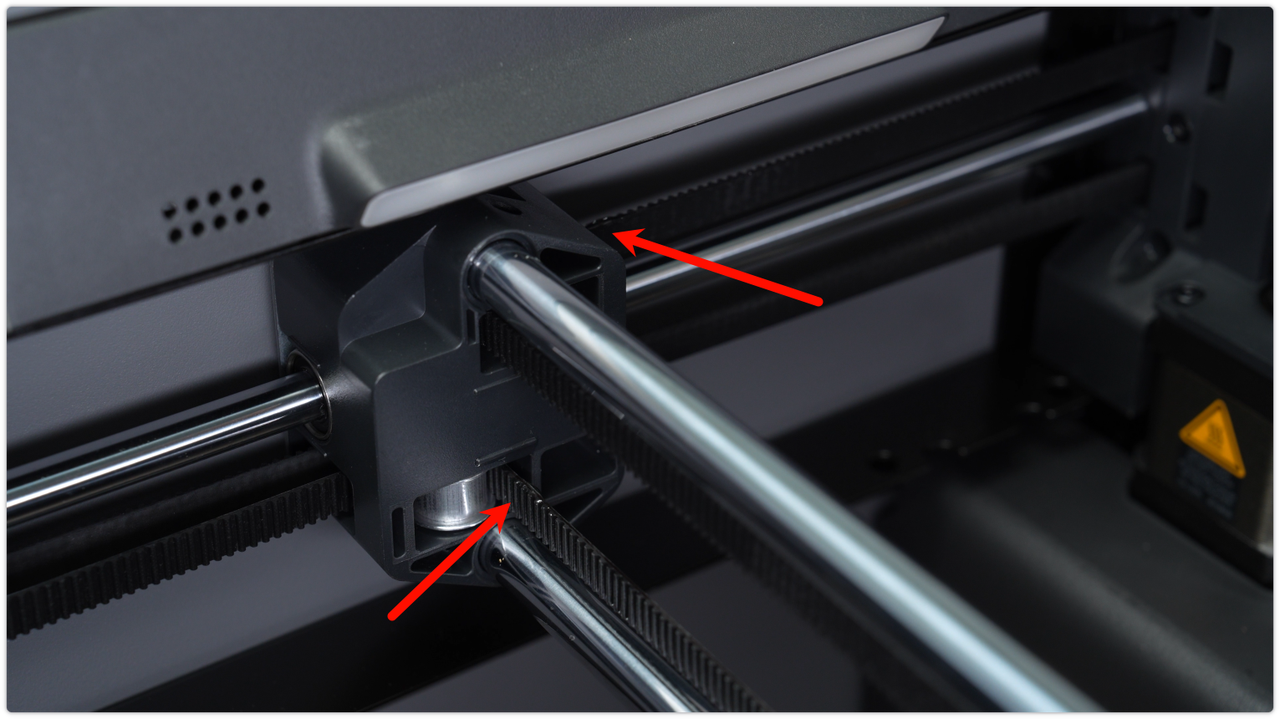

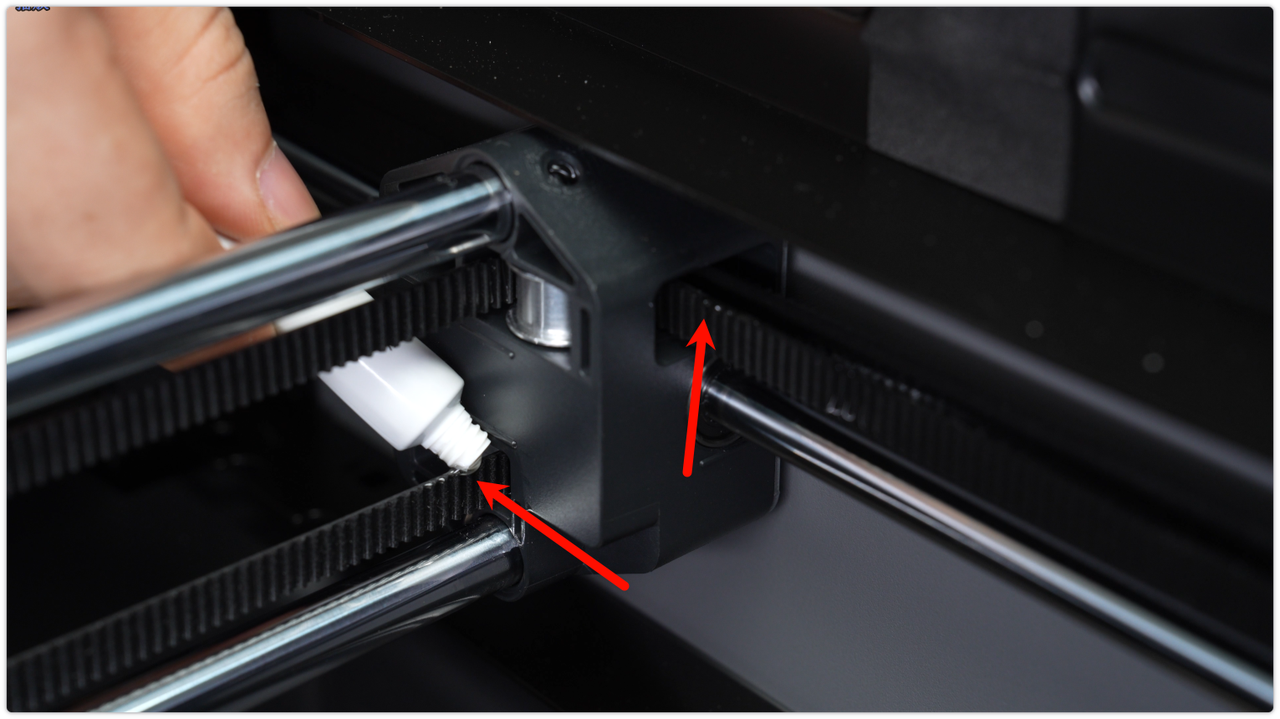

A continuación, lubrique las poleas de seguimiento en ambos lados del conjunto del eje X. Aplicar aceite en el borde de la correa en las dos posiciones marcadas.
Haga lo mismo para las poleas del lado derecho, aplicando aceite en los dos puntos de contacto superior.
Luego lubrique las poleas de seguimiento traseras en las áreas de contacto superior de las correas superior e inferior (1–2 gotas cada una).

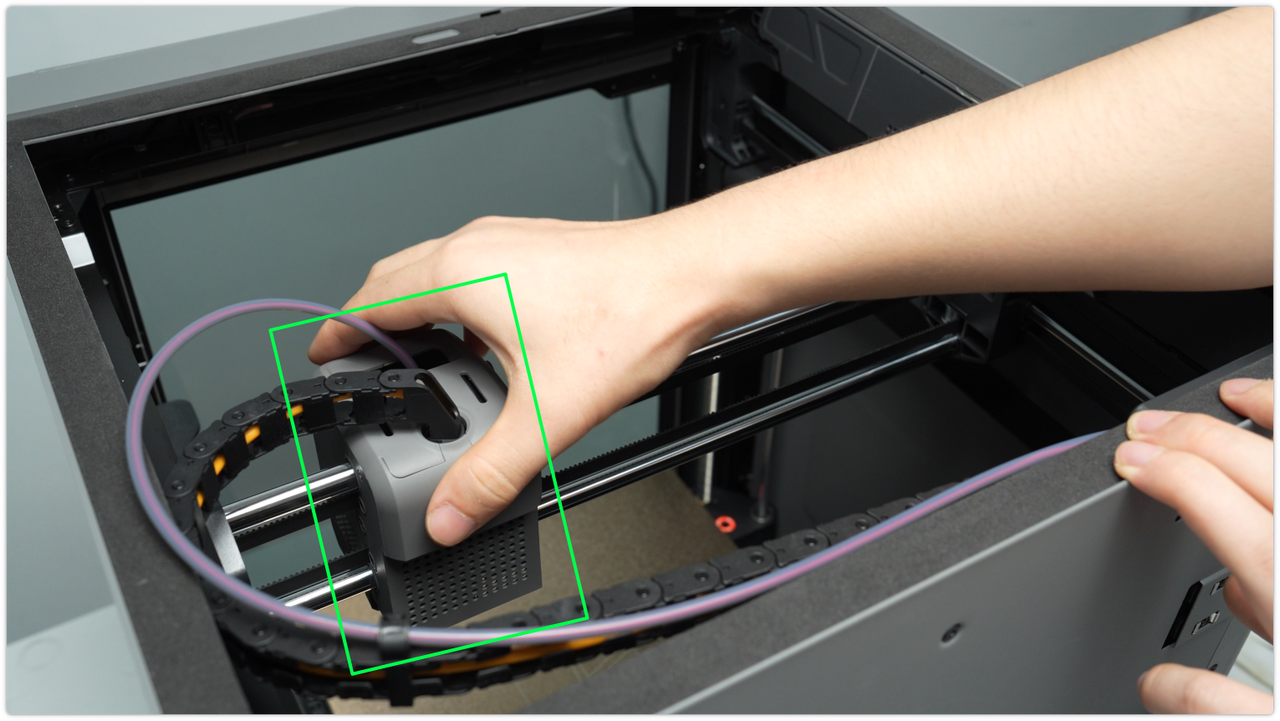

Después de aplicar el aceite, desplace manualmente el cabezal a lo largo de toda la carrera en ambas direcciones X e Y para ayudar a distribuir uniformemente el lubricante.
Lubricación del eje de las poleas
Esto aplica a los ejes de las poleas frontales (izquierda y derecha) y traseras (izquierda y derecha). Las poleas en el conjunto central del eje X están selladas y no requieren lubricación del eje.
Antes de lubricar, afloje los cuatro tornillos de tensión de la correa en la parte trasera de la impresora (no es necesario retirarlos por completo) para liberar la tensión de la correa, facilitando la instalación del bloque de montaje posterior.
Lubricación del eje frontal de las poleas
Utilice un destornillador hexagonal H2.0 para retirar los dos tornillos ubicados arriba de la cámara en vivo, luego retire el bloque de montaje para exponer el eje.
Aplicar 1–2 gotas de aceite en la unión entre el eje y el cojinete. (Se recomiendan lubricantes con punta fina.)
Si es difícil lubricar directamente, también puede consultar la Guía de reemplazo de poleas de seguimiento P2S para retirar la polea y acceder más fácilmente.
Repita el mismo proceso para el eje frontal derecho retirando los dos tornillos y extrayendo el bloque de montaje.
Aplicar lubricante en el punto de contacto eje-cojinete, luego reinstalar el bloque y apretar los tornillos.
Lubricación del eje trasero de las poleas

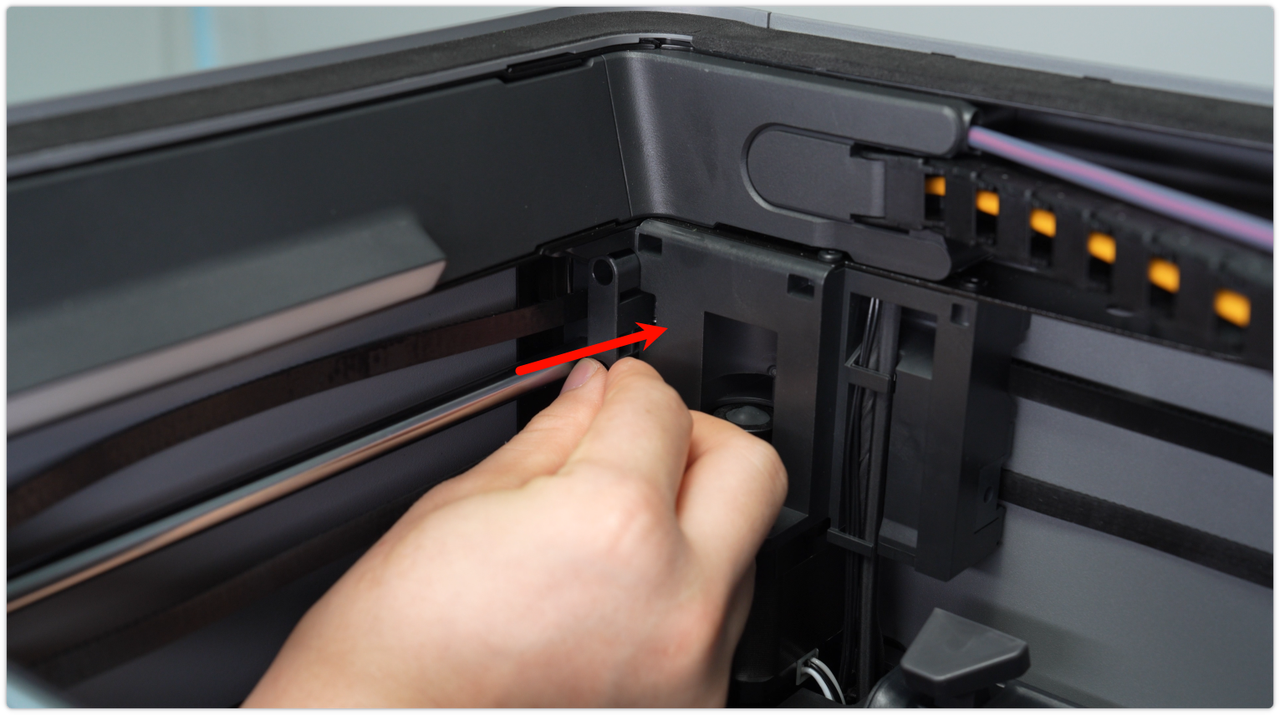

Para las poleas traseras, retire los tres tornillos mostrados y extraiga el conjunto de poleas.

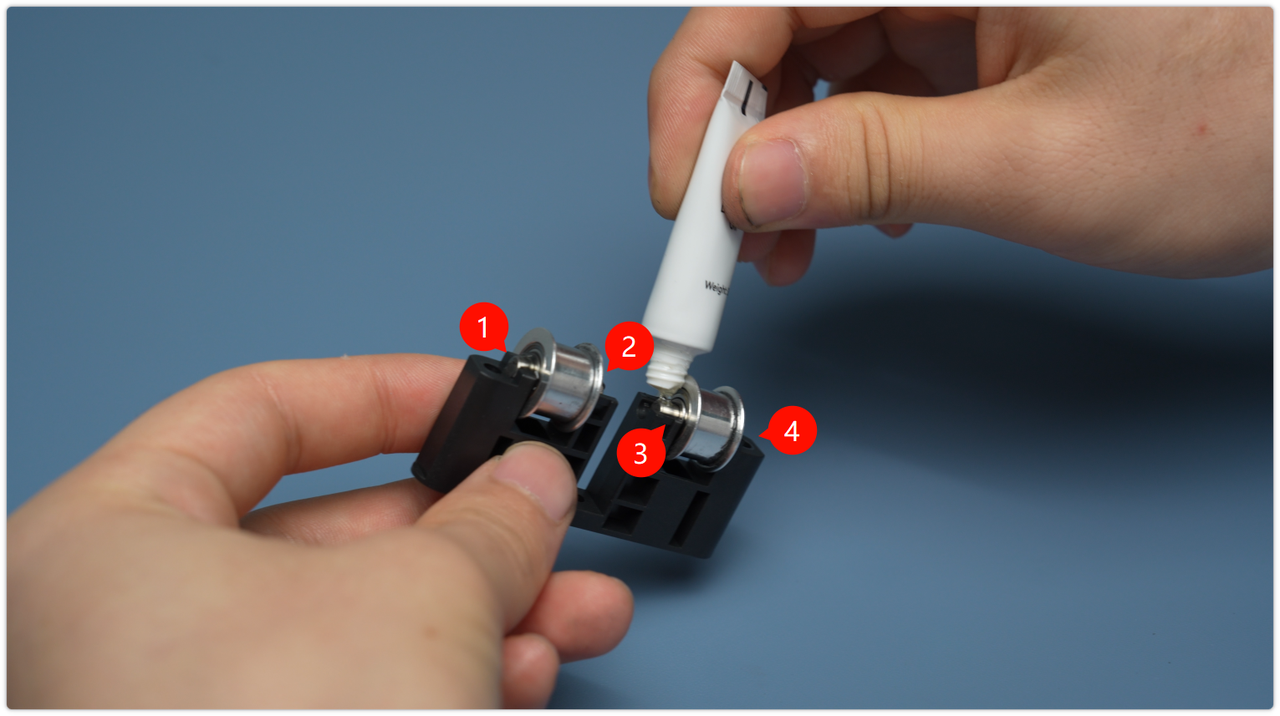

Lubrique los cuatro puntos de contacto en los dos ejes (lados izquierdo y derecho).

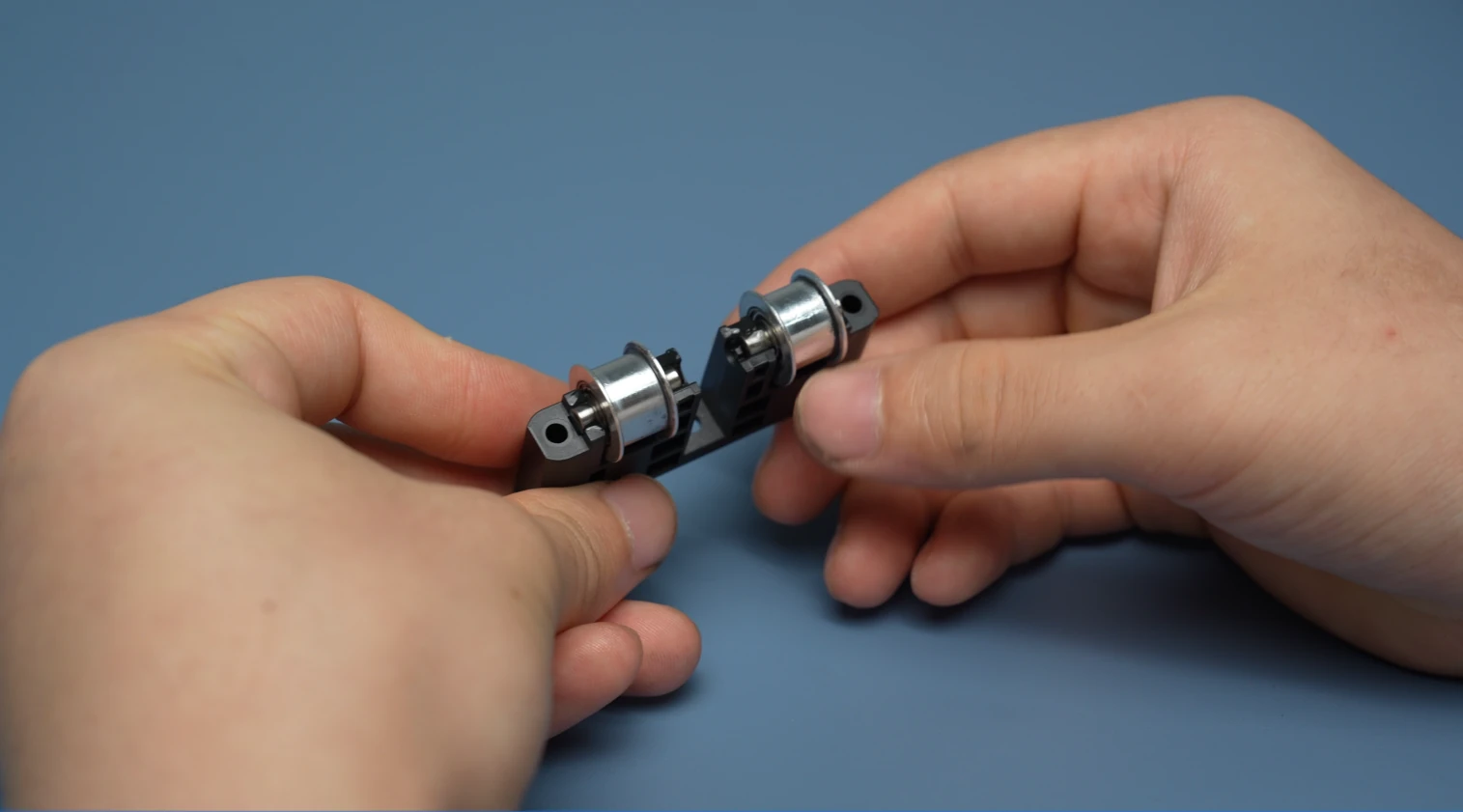

Después de lubricar, gire las poleas manualmente para garantizar un funcionamiento suave y libre de ruido. Reinstalar el conjunto y asegurar los tornillos.
Para la polea trasera izquierda, retire los tres tornillos como se muestra, extraiga el conjunto y lubrique ambos extremos de los ejes.
Reinstalar el conjunto y apretar los tres tornillos.
Después de completar toda la lubricación de los ejes de las poleas, desplace manualmente el cabezal a lo largo de los ejes X e Y al menos tres veces para ayudar a distribuir uniformemente el aceite.
Finalmente, apriete los cuatro tornillos de tensión en la parte trasera de la impresora para asegurar la correa.
Nota: No apriete excesivamente los tornillos de tensión para evitar dañar los hilos.
Calibración completa

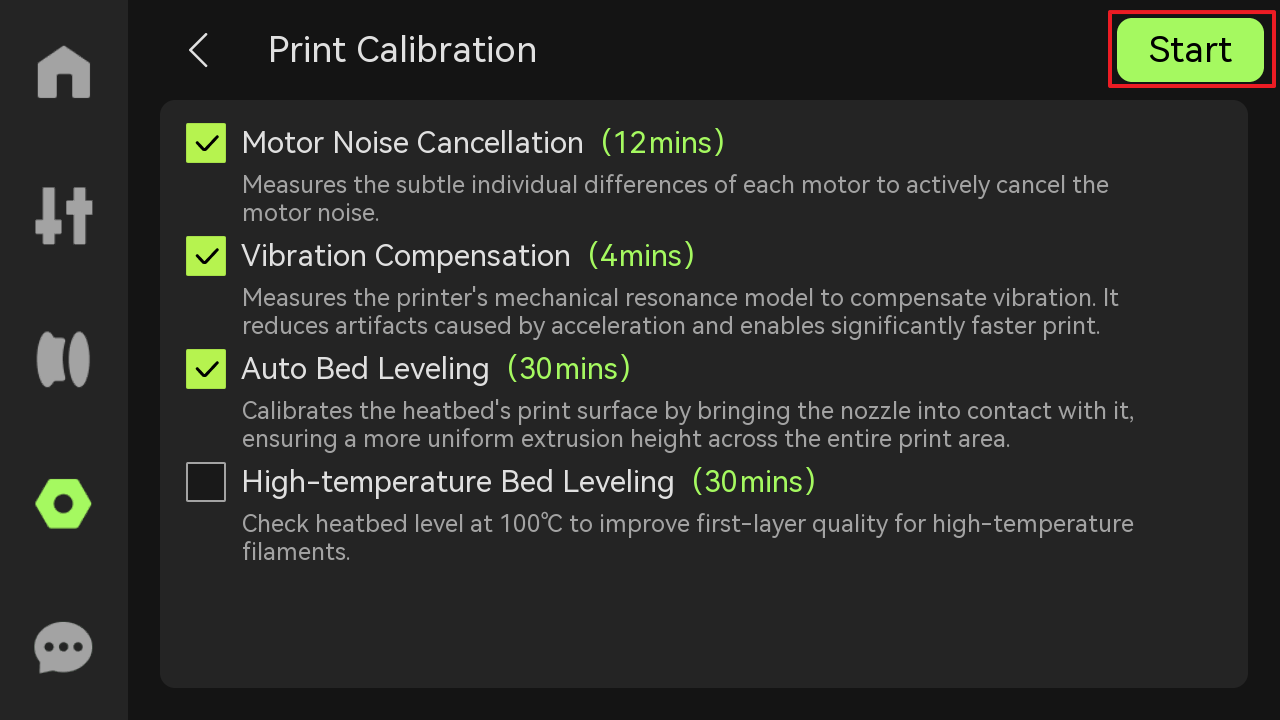

Después de lubricar las poleas, se recomienda ejecutar la rutina de Calibración completa desde el menú de calibración para asegurar que todas las piezas mecánicas funcionen en condiciones óptimas. Esto incluye: Cancelación de ruido de motores, Compensación de vibraciones y Nivelado automático de cama.
Una vez finalizada la calibración, puede iniciar un trabajo de impresión para probar los resultados.
