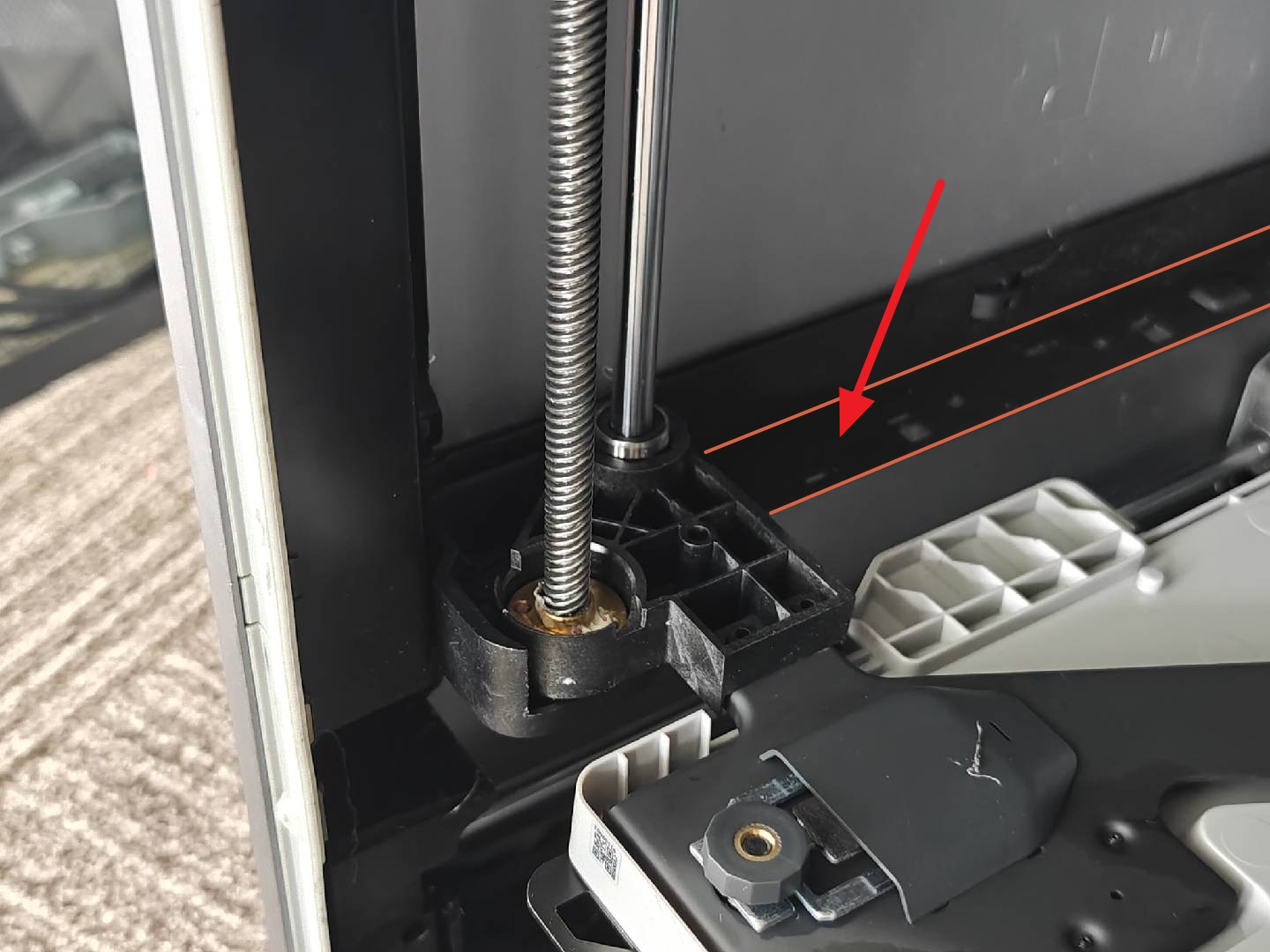

Cojinete lineal del eje Z desplazado
Cuándo utilizar
Cuando se realiza el nivelado automático de la cama o falla la homing, la impresora muestra un error. Verifique si el cojinete lineal del eje Z se ha desplazado. Si es así, siga la guía a continuación para repararlo.
El cojinete lineal del eje Z puede desplazarse debido a las siguientes causas:
- Acumulación de residuos en las ranuras en la parte inferior de los ejes lineales de la impresora, lo que puede empujar gradualmente el cojinete hacia arriba cuando la cama caliente desciende con el tiempo.
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos o del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este procedimiento, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
1. Retire la pantalla
Para reiniciar el cojinete lineal, es necesario dar vuelta la impresora. Para evitar dañar la pantalla por presión inversa, retire primero el módulo de pantalla del alojamiento frontal.
Serie X1
Incline la pantalla hacia arriba y presione el área indicada en la imagen para liberar el enganche.
Luego empuje la pantalla hacia la derecha para desconectarla.
Serie P1

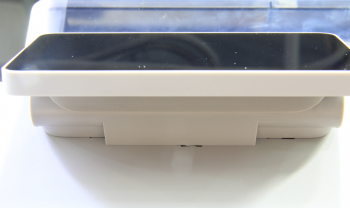

Presione el enganche ubicado debajo de la pantalla para liberarla, luego deslice la pantalla hacia la derecha para retirarla.

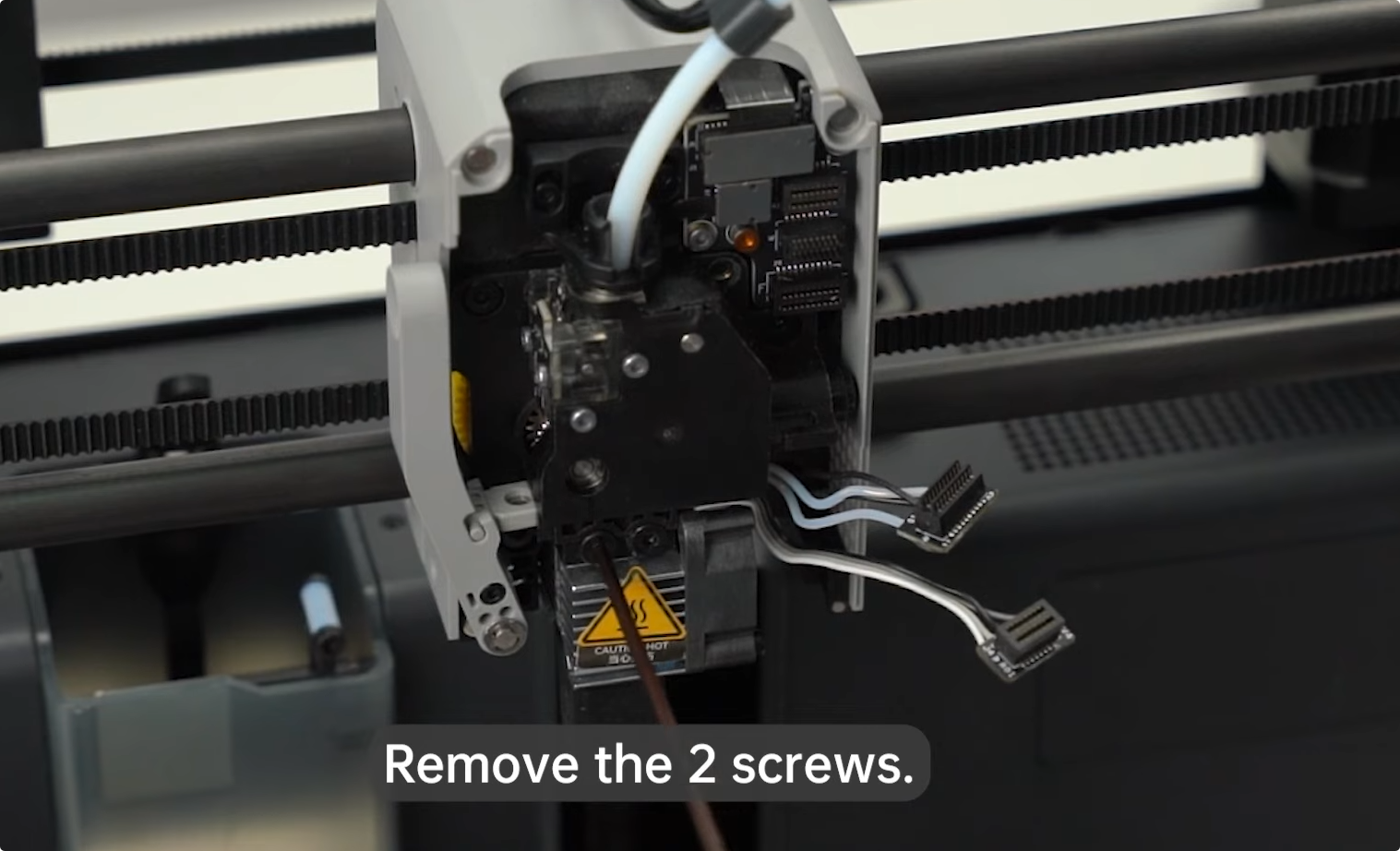

2. Retire el conjunto del hotend
Para evitar que la cama caliente choque con el conjunto del hotend durante el mantenimiento, retire primero el conjunto del hotend.
Consulte el siguiente video para instrucciones:
3. Voltee la impresora

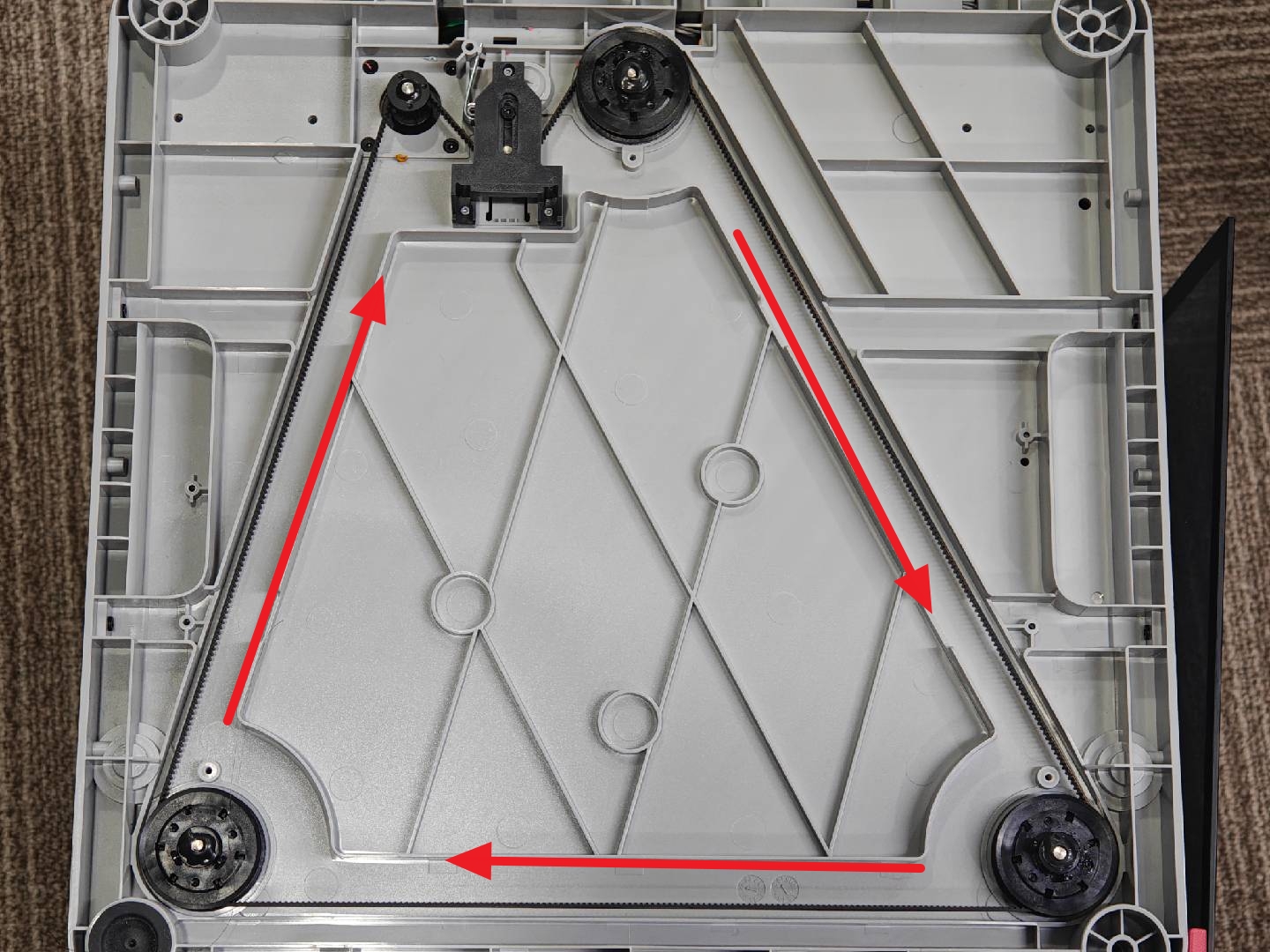

Gire la impresora boca abajo (fondo hacia arriba), luego tire de la correa del eje Z en sentido antihorario. La cama caliente descenderá lentamente hasta que no pueda moverse más.
4. Reubicar el cojinete lineal
En este punto, el cojinete sobresaliente presionará contra la plataforma de montaje superior de la varilla lisa.

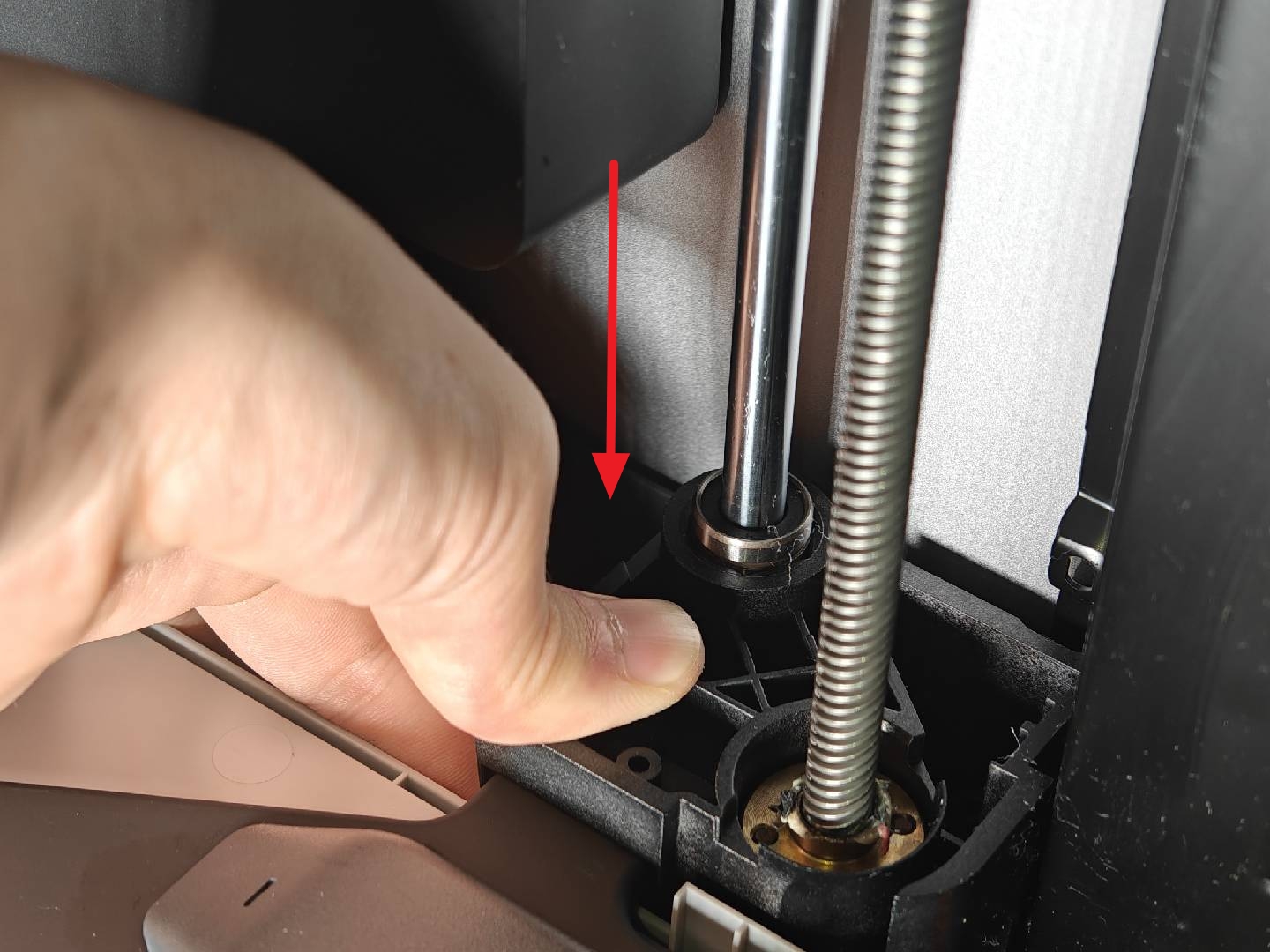

Presione firmemente en el área estructural alrededor del cojinete lineal para empujar el cojinete desplazado de vuelta a su posición.
Si tiene dificultad para colocar el cojinete, intente tirar ligeramente de la correa del eje Z mientras presiona hacia abajo. Esto puede ayudar a girar los husillos y facilitar el ajuste de la posición de la cama caliente.
Nota: No presione directamente sobre el cojinete.
Recomendamos ver el siguiente video para comprender mejor el procedimiento.
https://public-cdn.bblmw.com/wiki/X1/fix_bearing_up.mp4
Una vez completado, tire de la correa en sentido horario para elevar la cama caliente a la posición central de la impresora.
5. Restaurar la posición de la impresora

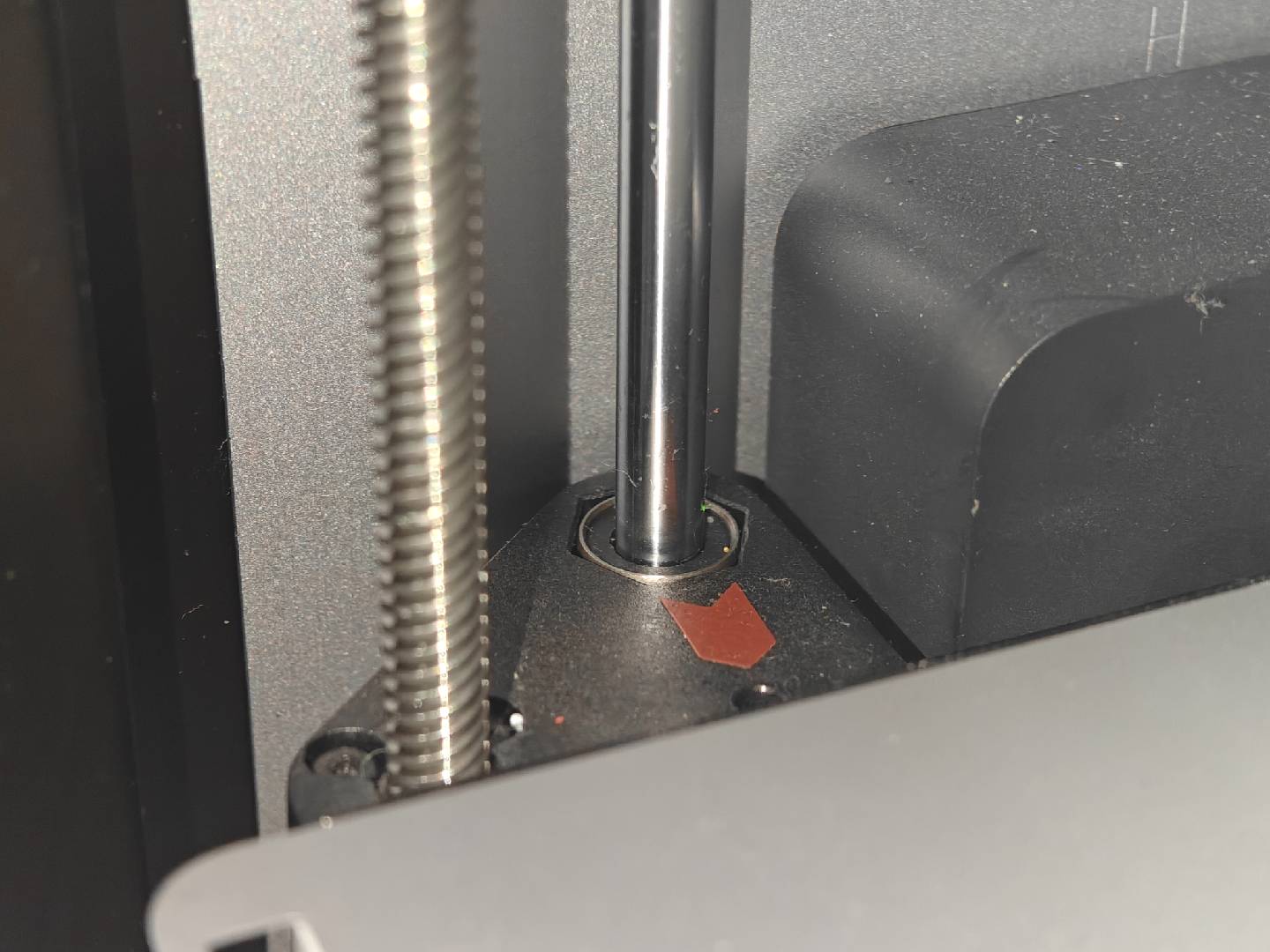

Coloque la impresora en posición vertical y verifique si el cojinete está completamente encajado en la guía lineal. Si el cojinete sigue sobresaliendo, repita los Pasos 3 y 4.

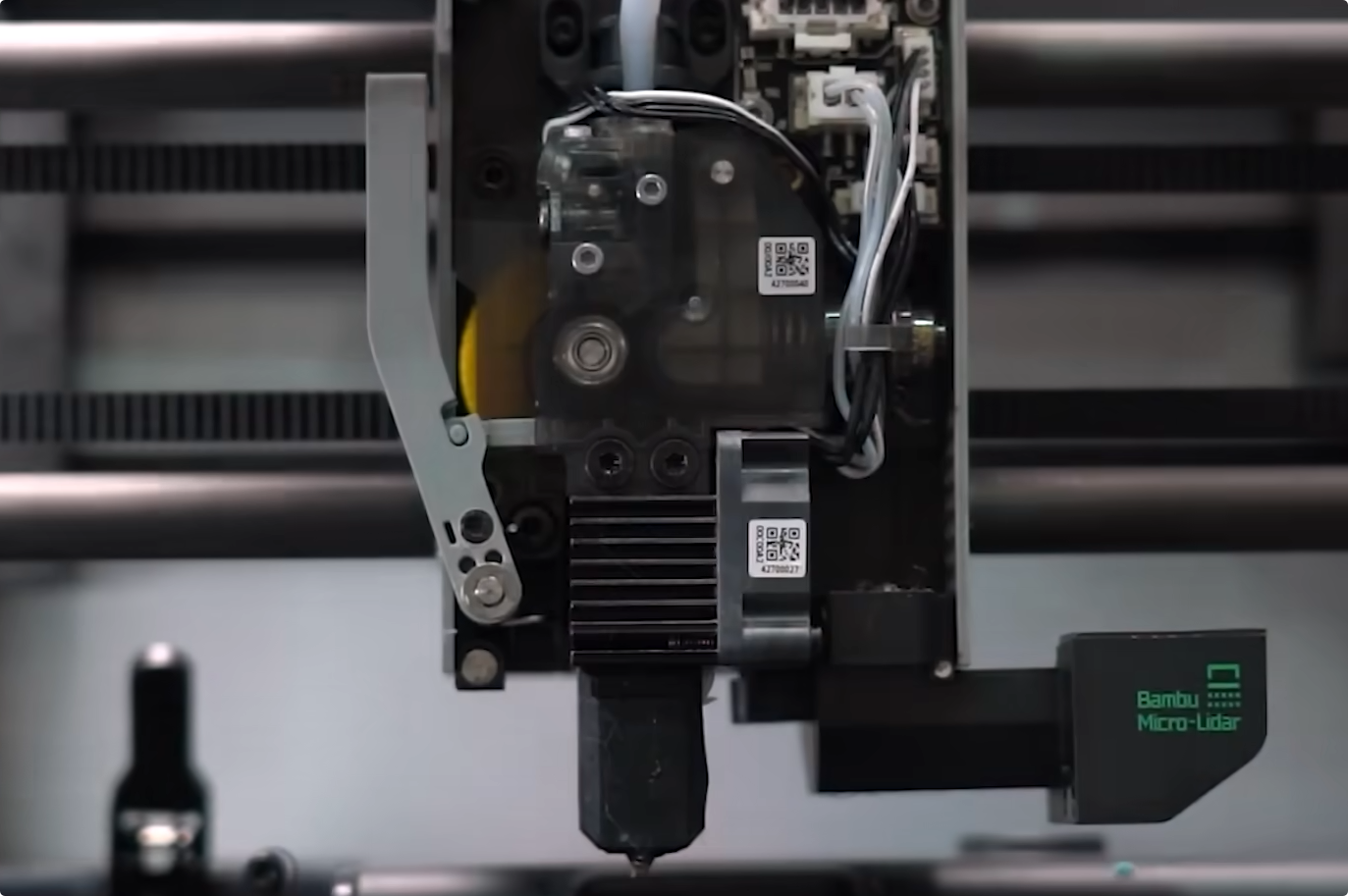

6. Volver a instalar el conjunto del hotend
Una vez que el cojinete se haya reinstalado, vuelva a colocar el conjunto del hotend.
7. Realizar la calibración
Conecte el cable de alimentación y encienda la impresora.
Serie X1

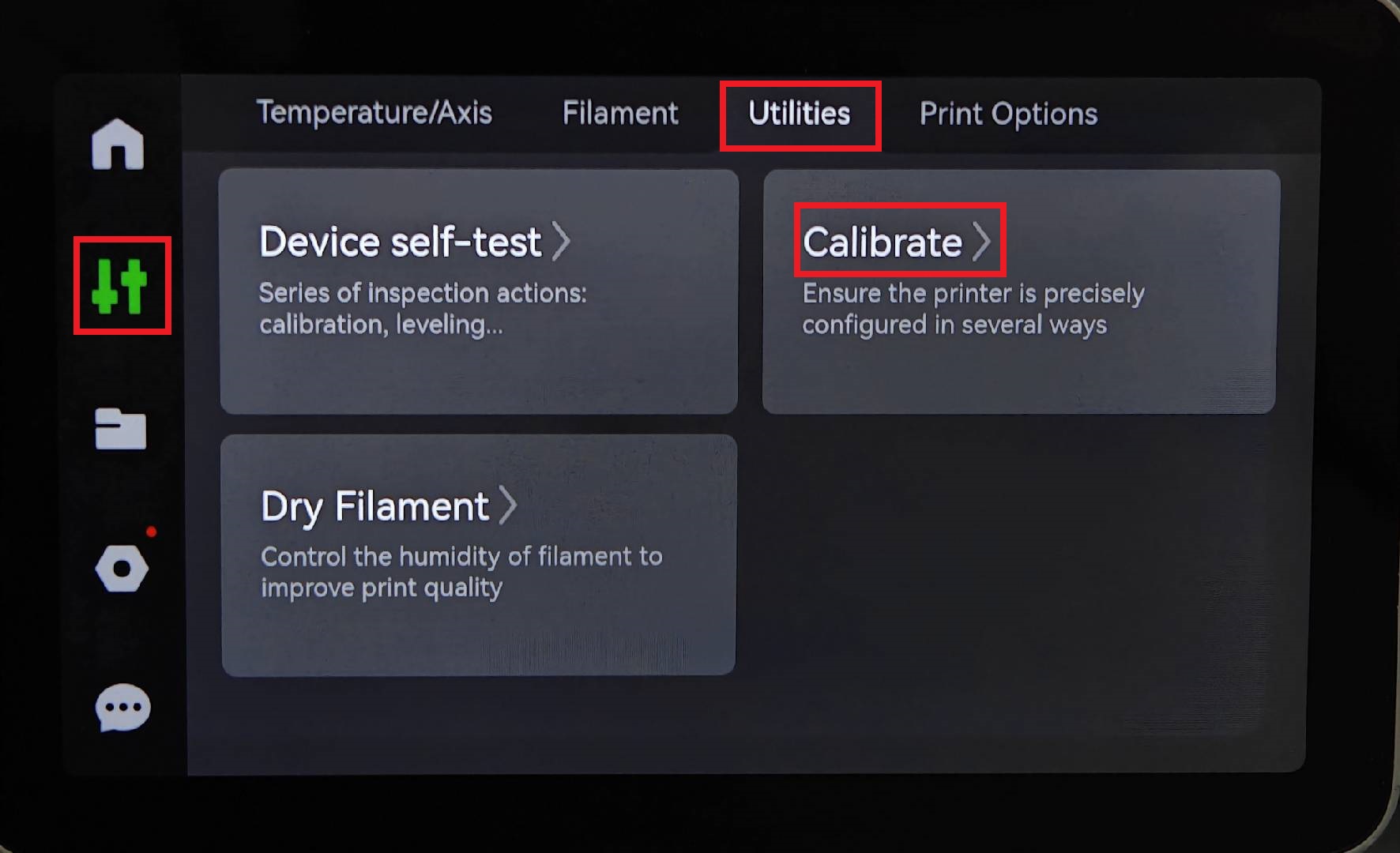

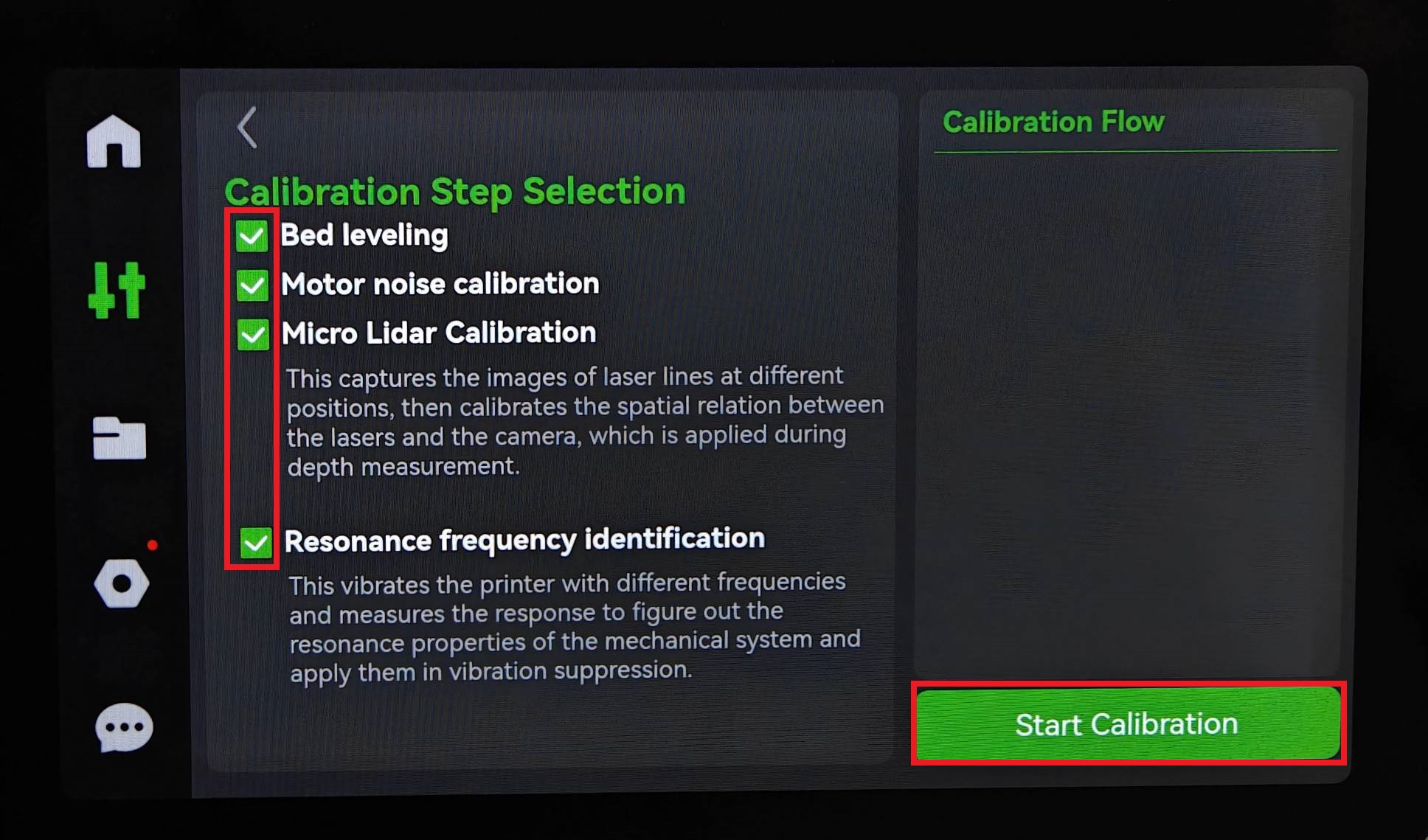

Haga clic en el botón "Control" en el lado izquierdo de la pantalla, luego vaya a la interfaz de herramientas y haga clic en "Calibrar". Aparecerán cuatro opciones de calibración. Puede seleccionar la que necesite.
Serie P1

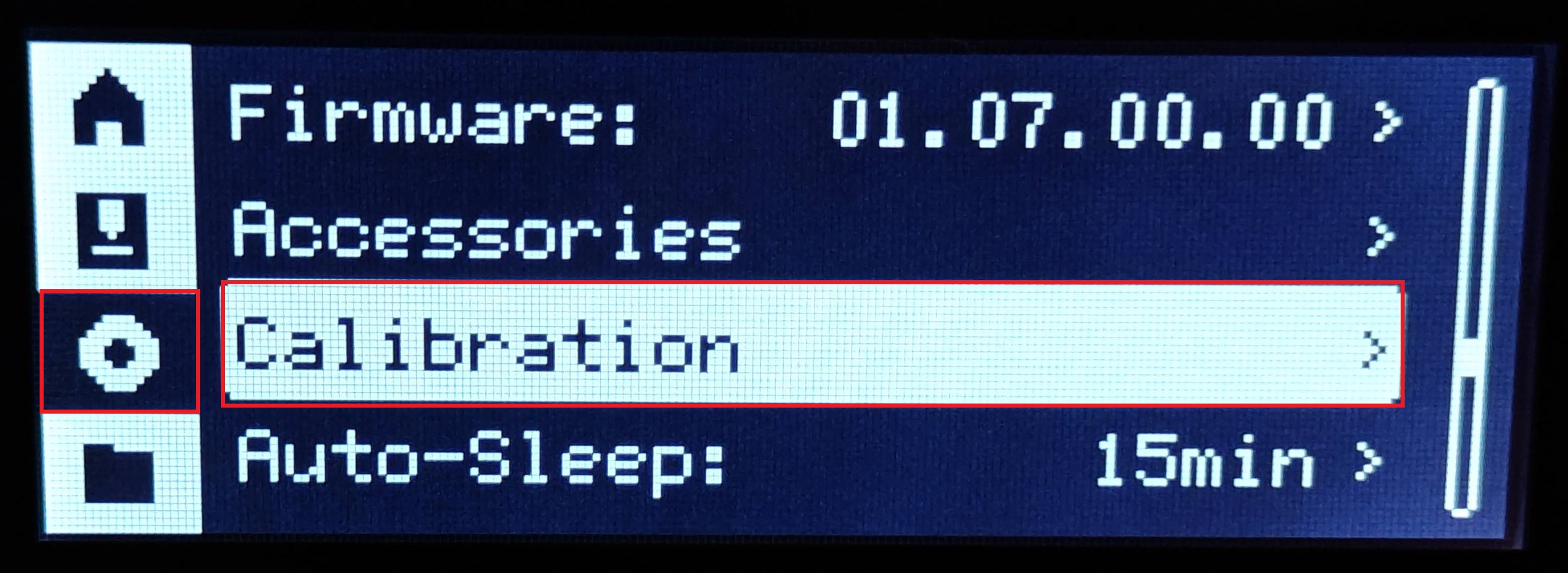

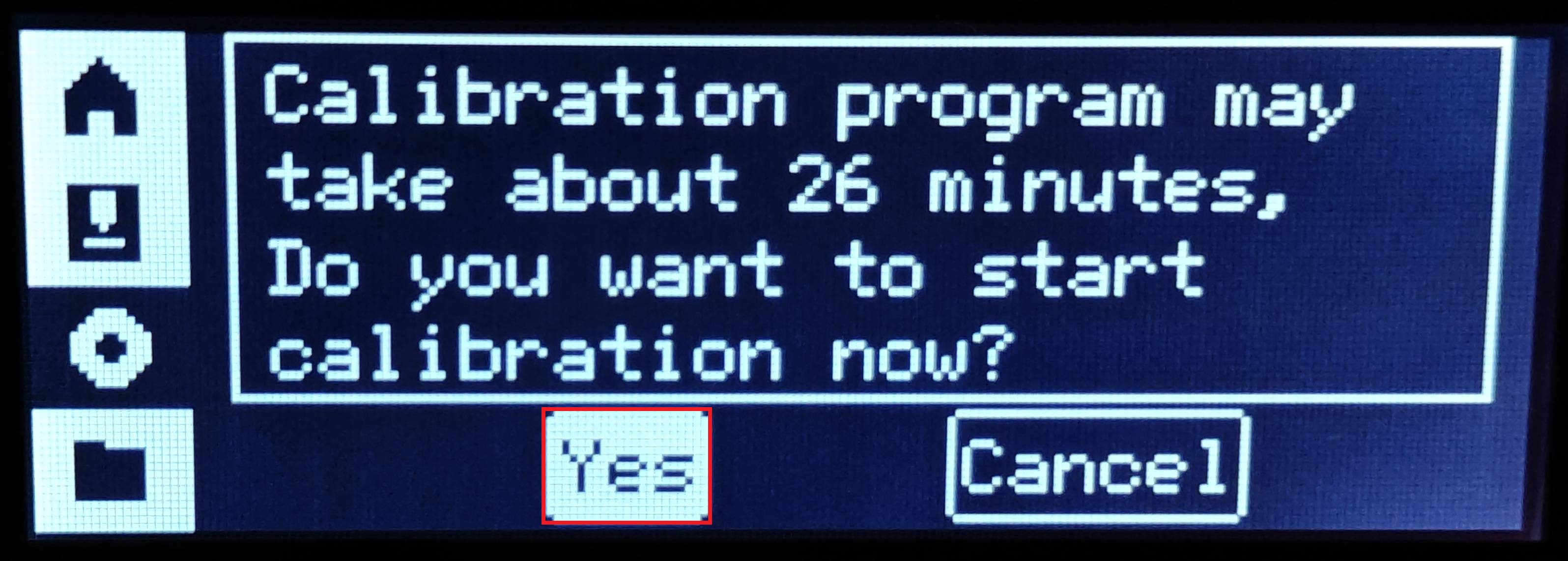

Haga clic en el botón "Configuración" en el lado derecho de la pantalla, desplácese hacia abajo para encontrar el botón "Calibración", y puede elegir si realizar la calibración. Los elementos de calibración incluyen compensación de vibraciones, cancelación de ruido de motor y nivelado automático de la cama.
Notas adicionales

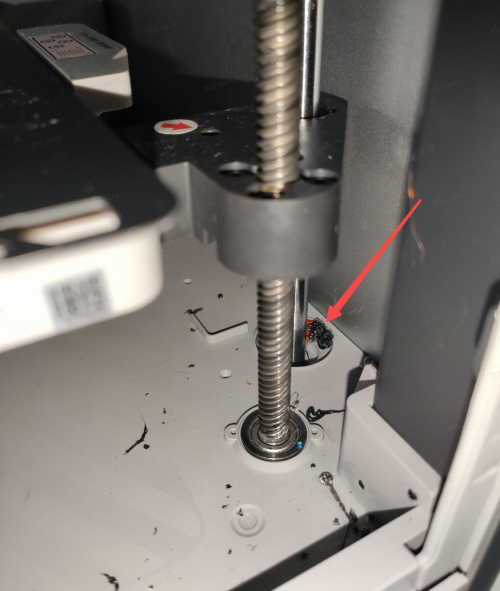

El sobresalir del cojinete lineal suele deberse a residuos atrapados en los tres agujeros de los ejes ubicados en la base de la impresora. Asegúrese de limpiar completamente cualquier material residual en estos agujeros para evitar que el problema se repita.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
