El panel AP de la serie P1 cuenta con un puerto USB A de 5V 1.5A disponible para utilizarse como fuente de alimentación para dispositivos externos.
Es muy importante evitar conectar dispositivos que consuman más de 5V 1.5A desde el panel AP, ya que esto puede provocar fallos en el panel AP.
Un uso muy común del puerto USB en el panel AP de la serie P1 es alimentar una luz externa para aumentar la iluminación de la impresora. Nuestra tira de luces LED blancas de 6500K es compatible con la serie P1.
¿Cuándo utilizar?
Esta guía está destinada a utilizarse si hay problemas con el puerto USB del panel AP de la serie P1.
Los problemas comunes que pueden indicar que el puerto USB del panel AP está defectuoso son:
- El dispositivo conectado no se enciende, mostrando un fallo en la línea de alimentación del panel AP
- El conector USB A ha sufrido daño mecánico, lo que impide que los pines de la ranura funcionen
- Daño visible en el conector USB A
- Recomendado por el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- Un dispositivo con conector USB A
- Un multímetro (opcional)
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Confirmación del fallo
Para determinar la causa por la que el conector USB A del panel AP no funciona, debemos verificar si el problema está relacionado con daño físico en el puerto o con un fallo en el panel AP.
Verificación de daño físico
Una causa común por la que el puerto USB A no funciona como se espera es un daño físico. Al conectar un cable USB al panel AP, si el cable se tira con demasiada fuerza, puede mover el conector USB A alejándolo del panel AP, lo que provoca que las trazas de soldadura del puerto se desprendan. Esto generará problemas de conexión.
Para confirmar si hay daño físico en el puerto, inspeccione visualmente el conector USB A y los cables que lo conectan al panel AP.

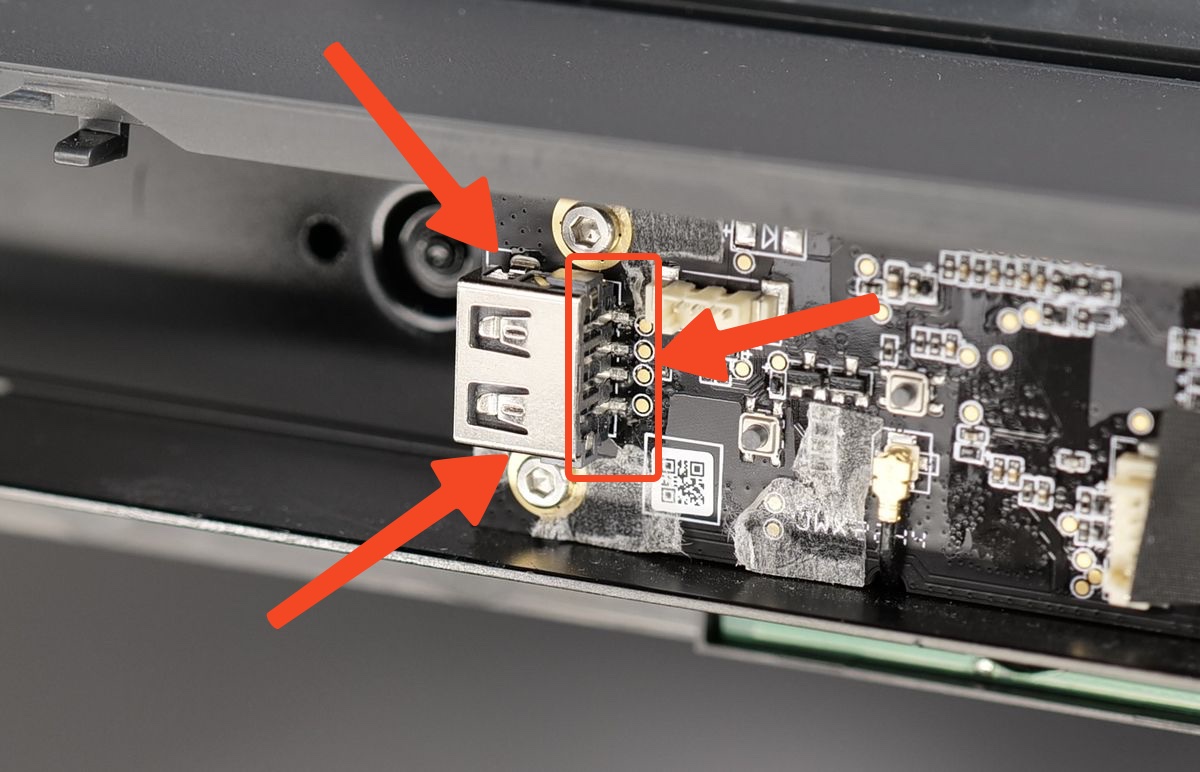

- Las flechas a la izquierda muestran la sección del puerto USB que lo mantiene unido a la placa. No deben estar separadas.
- La flecha a la derecha muestra las 4 trazas soldadas del panel AP que deben estar intactas. Si el conector USB se mueve o ha sufrido daño físico, las trazas de soldadura podrían estar interrumpidas.
La imagen siguiente muestra una placa funcionando sin daños.
Puede intentar mover suavemente el cable USB arriba y abajo para ver si hay movimiento en el conector.
Si no hay movimiento, puede continuar con el proceso de solución de problemas utilizando un dispositivo USB o un multímetro.
Verificación de alimentación con un dispositivo USB

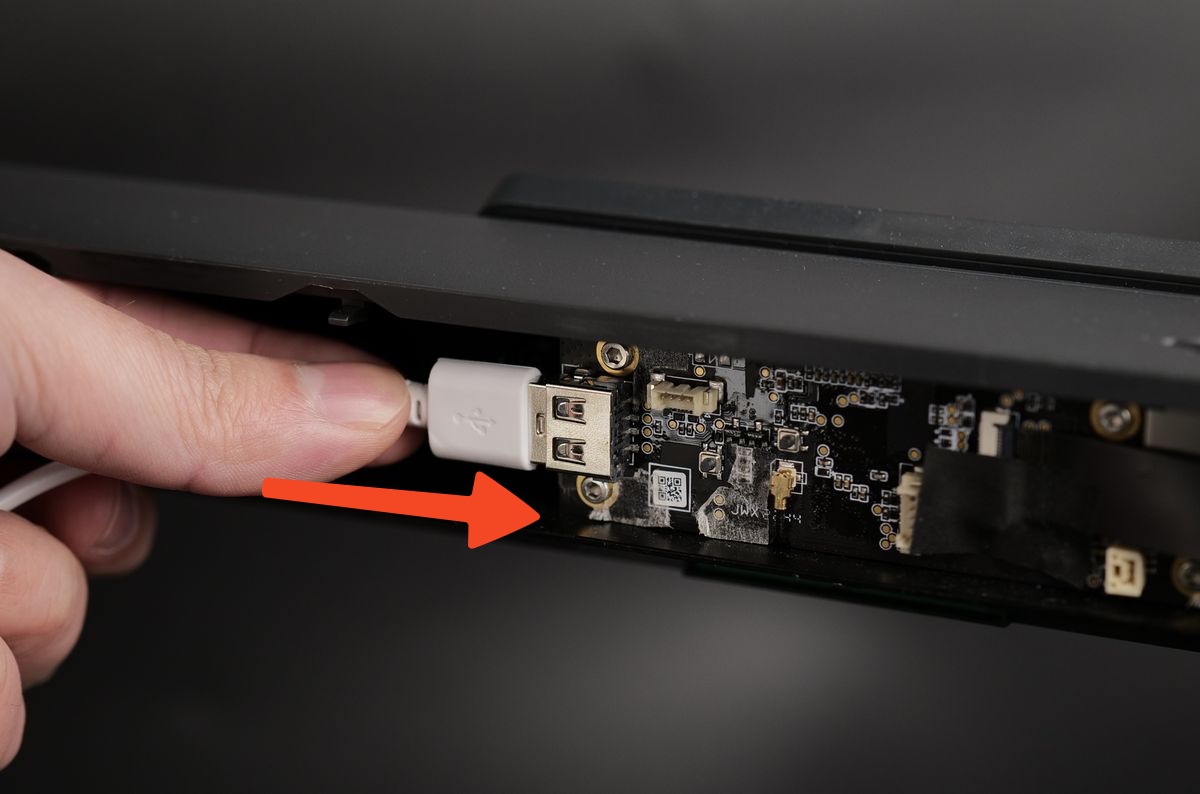

La forma más sencilla de confirmar si el puerto USB A del panel AP funciona como se espera es conectar un dispositivo USB a él. Por ejemplo, podría utilizar su teléfono móvil y el cable USB para confirmar si el teléfono se está cargando.

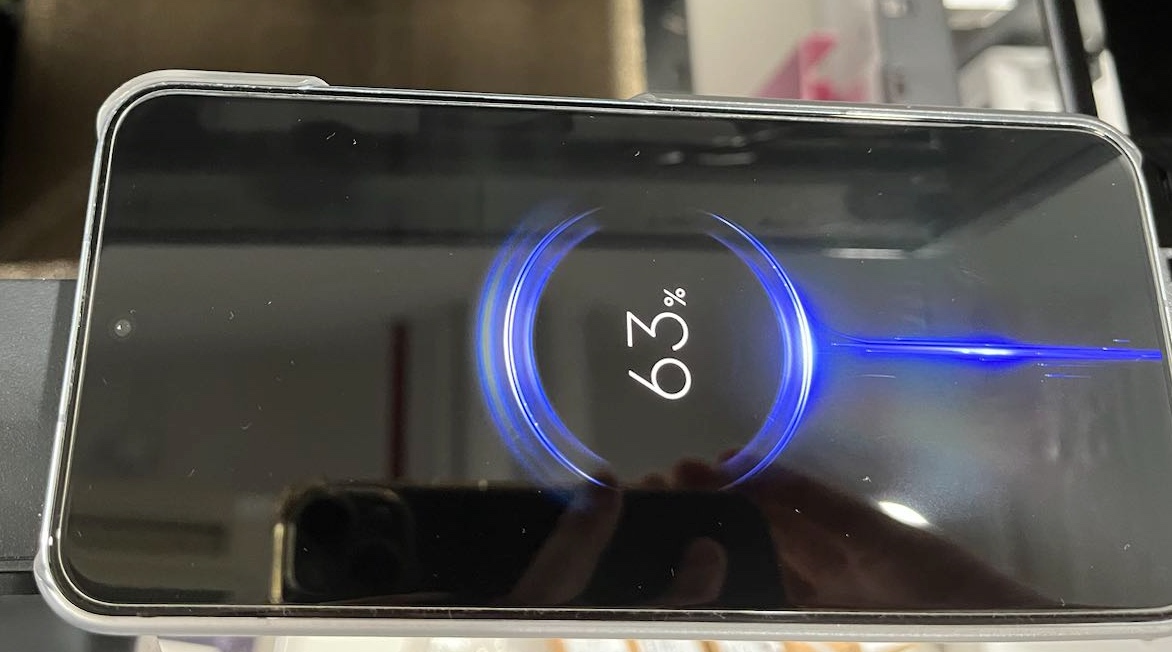

Si el teléfono se está cargando, el puerto USB A funciona correctamente y debe verificar el otro dispositivo y el cable utilizados en busca de daños.
Si el teléfono no se carga, el problema podría estar relacionado con la salida de potencia del panel AP y podría requerir un reemplazo.
Comparta la información obtenida con nuestro equipo de Soporte al Cliente y recomendarán la mejor solución para resolver este problema.
Verificación de alimentación con un multímetro
Si posee un multímetro, puede utilizarlo para probar la salida de voltaje de 5V del panel AP.
Simplemente configure el multímetro en la opción de medición correcta y utilice las puntas para medir la potencia entregada por el panel AP.

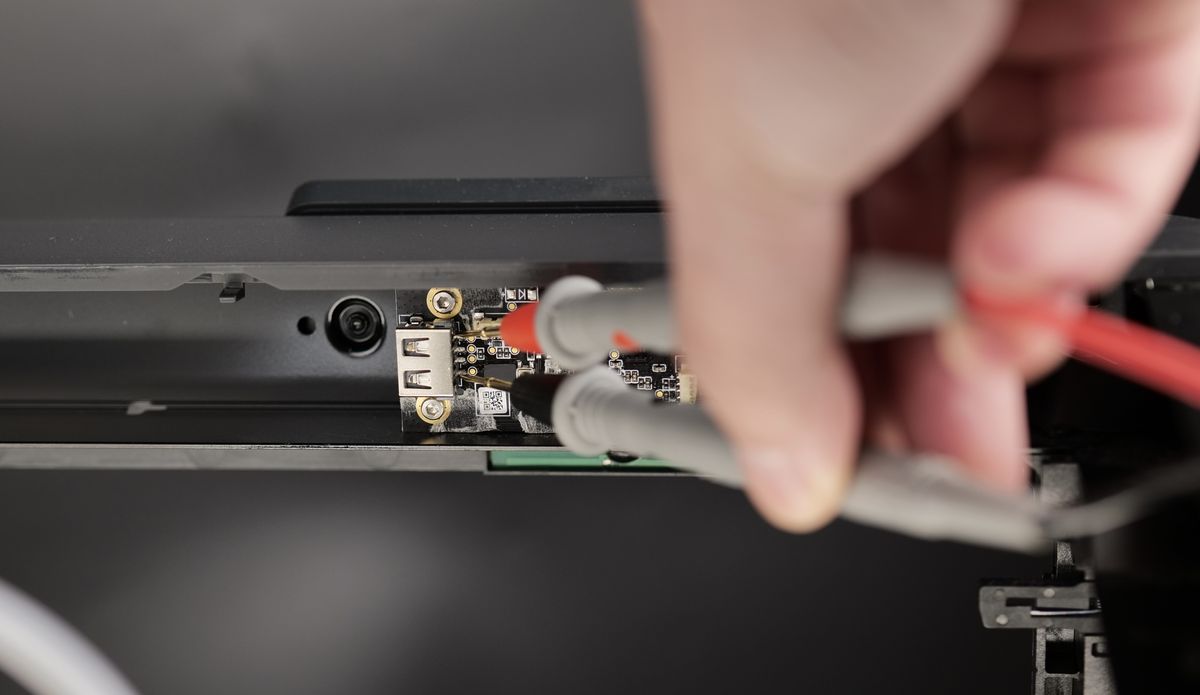

Los pines que deben verificarse están etiquetados como 1 y 2 en la imagen siguiente.
Si el multímetro no muestra salida de voltaje, el panel AP necesitaría ser reemplazado.

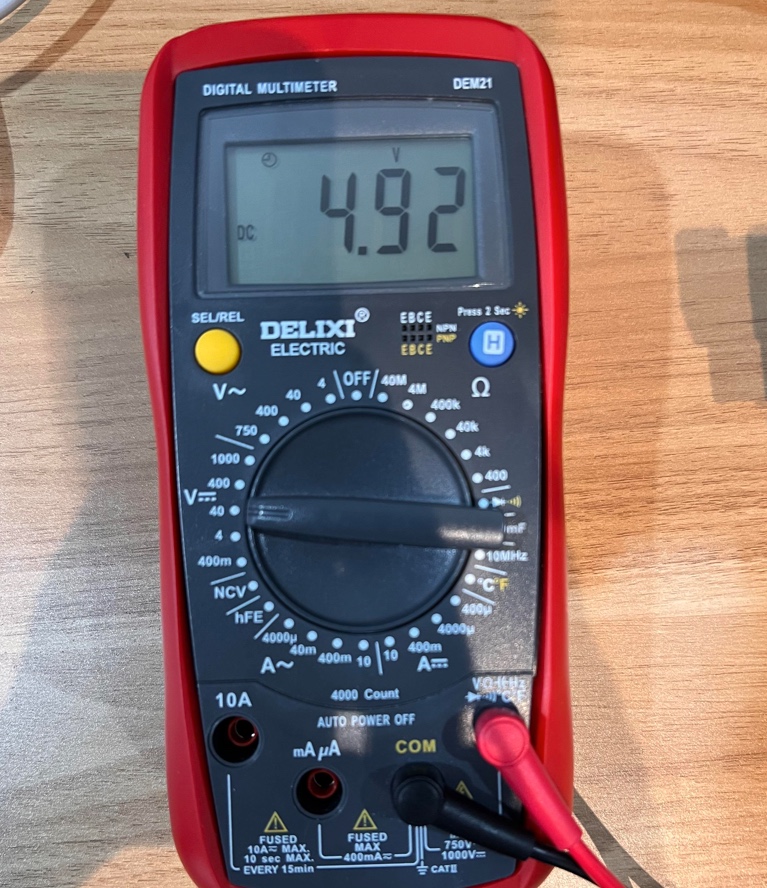

Si el multímetro muestra un valor cercano a 5V, como se muestra a continuación, el panel AP entrega la potencia adecuada al conector USB.
Comparta la información obtenida con nuestro equipo de Soporte al Cliente y recomendarán la mejor solución para resolver este problema.
