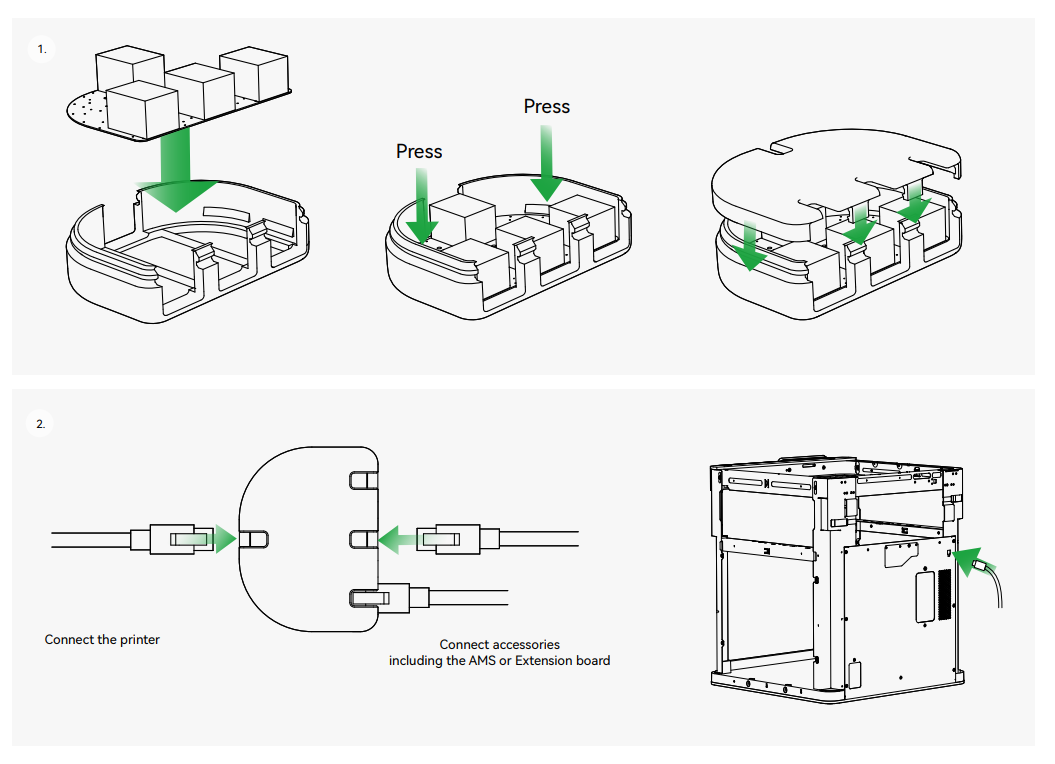

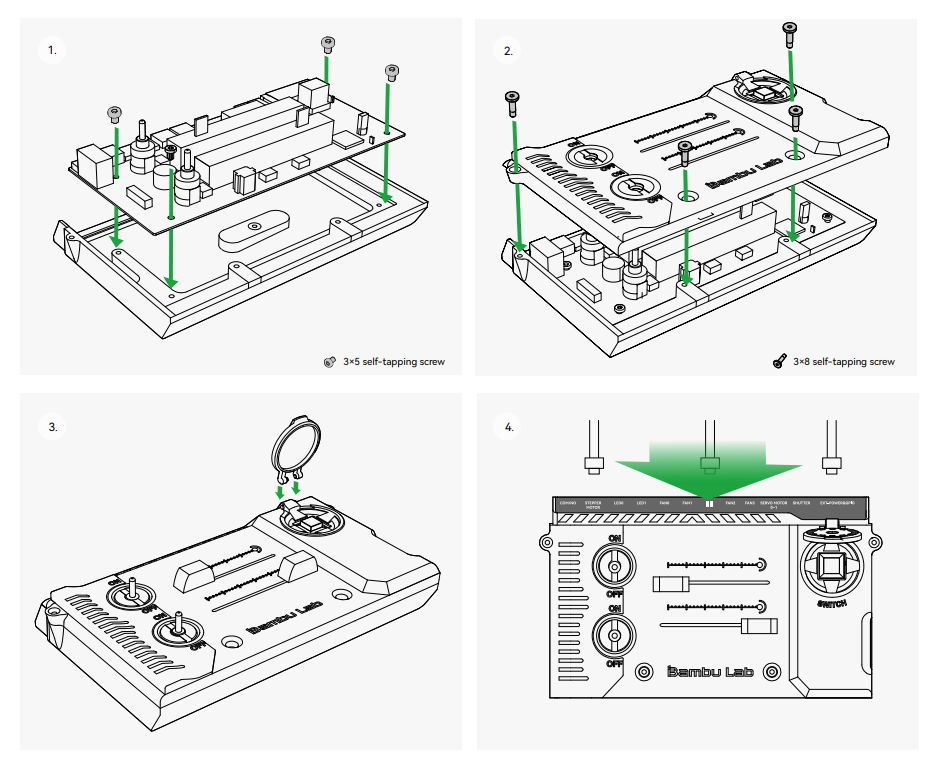

Instalación de la carcasa y descripción de la interfaz de la placa de extensión

La placa de extensión Bambu Lab es una placa de desarrollo diseñada para agregar funcionalidades avanzadas y personalizadas a Bambu Lab. Antes de instalar la placa de extensión, asegúrese de haber leído las especificaciones y compatibilidad de la placa, y preparado las herramientas y materiales necesarios.

Archivo 3mf de la carcasa de la placa de extensión Bambu Lab

Descargue el Archivo 3mf de la carcasa de la placa de extensión Bambu Lab desde este enlace.

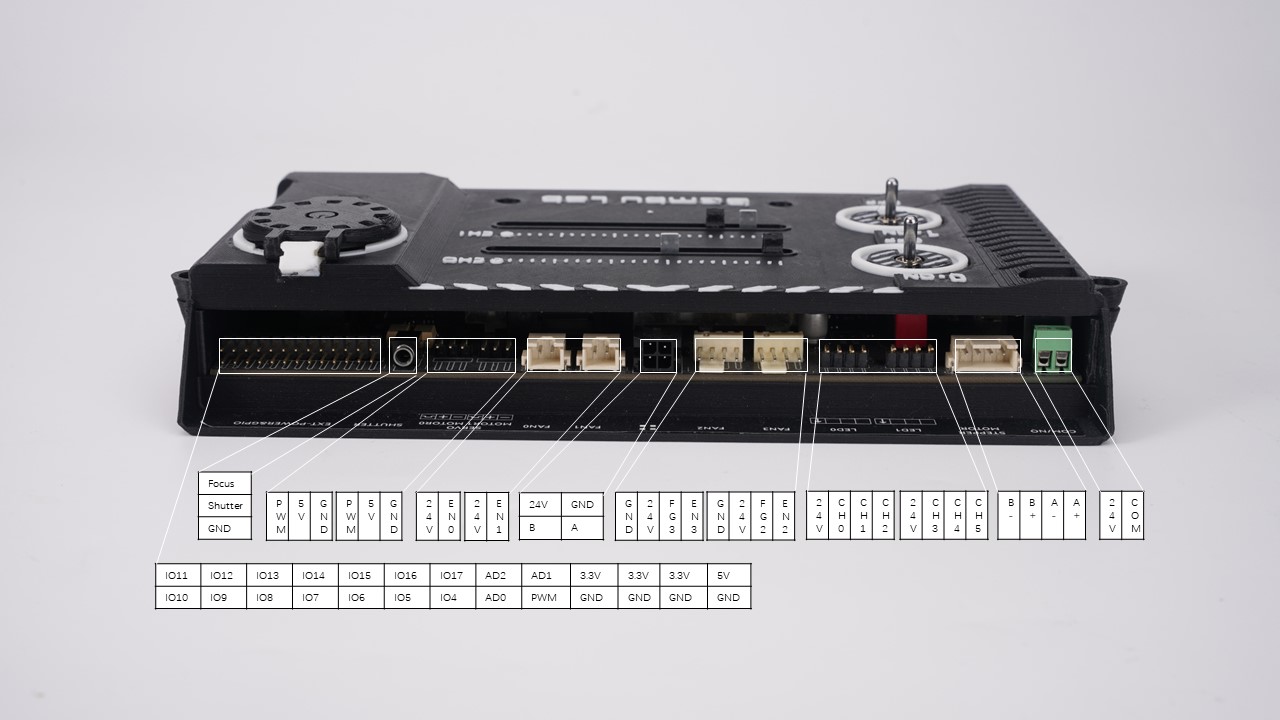

Interfaz de la placa de extensión Bambu Lab

La Interfaz de la placa de extensión Bambu Lab incluye funciones como conector de relé pasivo, conector de motor paso a paso, conector de LED RGB, conector de ventilador (4 pines), interfaz de bus, conector de ventilador (2 pines), conector de servo, conector de obturador remoto y I/O extendido. Puede crear diferentes conectores según sus necesidades para lograr aplicaciones de distintas funciones. Las tablas a continuación describen en detalle los diferentes conectores.

Conector de relé pasivo

Conector de motor paso a paso

Conector de LED RGB

Conector de ventilador (4 pines)

Interfaz de bus

Conector de ventilador (2 pines)

Conector de servo

Conector de obturador remoto

Entrada/salida extendida

Apéndice 1

¿Cómo cambiar a una fuente de alimentación externa de 24V para alimentar un LED RGB de mayor potencia y/o un motor paso a paso?

a. Mantener el botón de alimentación apagado (sin presionar) y la interfaz de bus conectada. Esto indica que la placa no está utilizando la fuente de alimentación de la interfaz de bus. Sin embargo, la conexión es necesaria para mantener la comunicación entre la placa y la impresora.

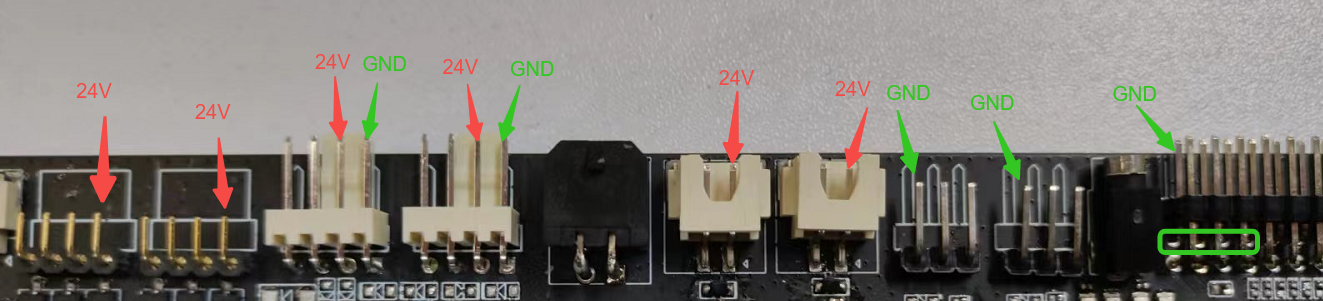

b. Conectar la fuente de alimentación externa de 24V CC con el polo positivo (en flecha roja) y el polo negativo (en flecha verde) si es necesario. Existem 6 interfaces de 24V y 8 interfaces GND para seleccionar, con el fin de aumentar la corriente de carga disponible y, por ende, la potencia de carga disponible.

Advertencia: El 24V de la interfaz de bus y el 24V de la fuente externa no pueden estar activos al mismo tiempo, de lo contrario el circuito podría dañarse.
