Tensador Z
¿Qué es?

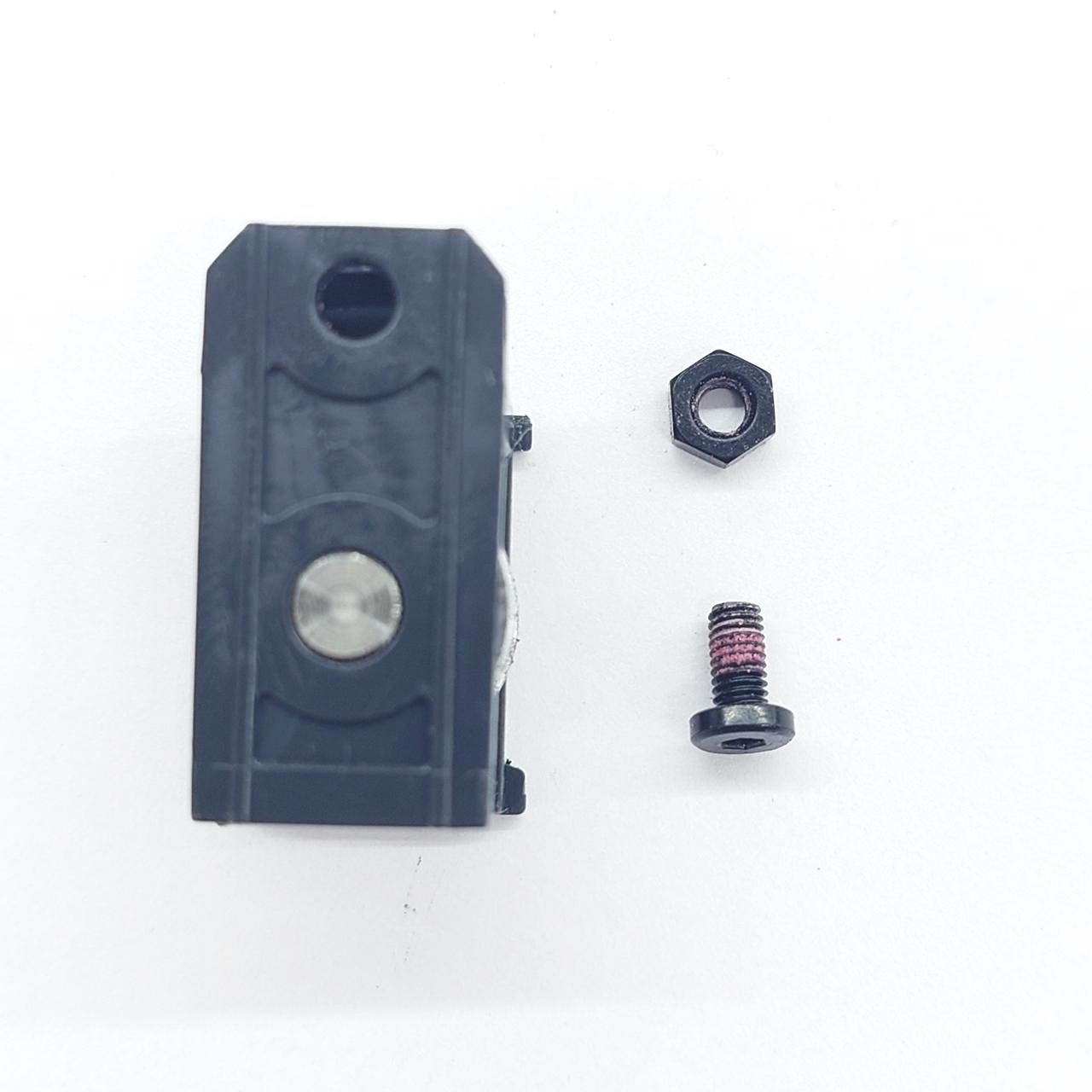

El tensador Z es una pieza que se monta en la parte inferior de la impresora y se utiliza para tensar la correa de sincronismo Z.
¿Cuándo debe reemplazarse el tensador Z?
- El tensador emite ruido anormal que no se resuelve con engrase
- Cojinete del tensador dañado
Herramientas y materiales necesarios
- Llave Allen H1.5 y H2.0
- Nuevo tensador Z
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que conlleva daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de manera segura y efectiva.
*Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesita.
Guía de operación - Desmontaje
Paso 1 - Limpieza de la base inferior
Limpie los objetos en la base inferior, especialmente los residuos en las varillas pulidas.
Paso 2 - Bajar la cama caliente al fondo y bloquear los deslizadores
A través de la pantalla, baje la cama caliente al fondo y bloquee los 3 deslizadores con 3 tornillos, tal como cuando desbloqueó inicialmente la cama caliente al desempacar. Luego apague la impresora y desconecte el cable de alimentación.
Nota: Asegure firmemente la cama caliente o los deslizadores con tornillos, pero no los apriete excesivamente. Si en un paso posterior los deslizadores del eje Z quedan des sincronizados debido a que la correa no está tensada, la cama caliente ya no podrá nivelarse. No apriete excesivamente los tornillos o podrían desgastar las piezas.
Paso 3 - Retirar la placa de vidrio (P1S) y colocar la impresora de lado

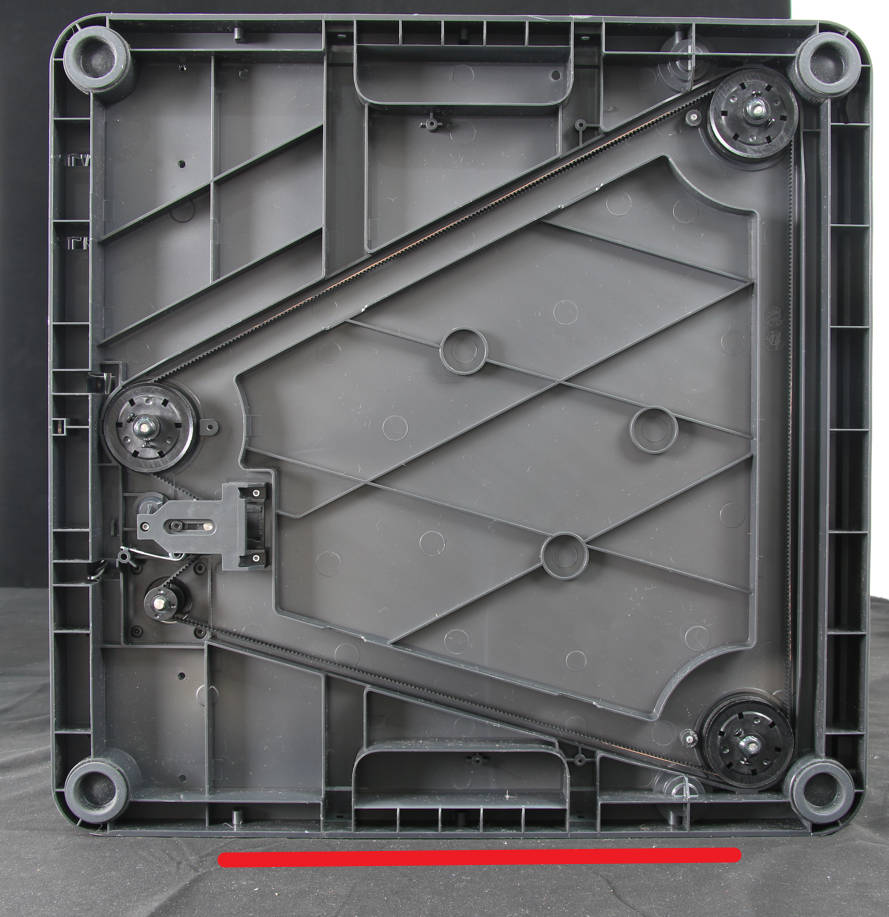

Coloque la impresora de lado para poder ver la correa de sincronismo Z. Si su modelo de impresora es P1S, retire la placa de vidrio antes de colocar la máquina de lado para evitar daños.
Si desea colocar la impresora boca abajo, asegúrese de que la pantalla esté retirada antes de la operación. Consulte esta wiki para retirar la pantalla.
Paso 4 - Desbloquear los tornillos
Suelte el resorte de torsión, retire los 3 tornillos plateados con llave Allen H1.5 y el tornillo de ajuste negro con llave Allen H2.0.
Paso 5 - Retirar la cubierta del tensador y el resorte de torsión

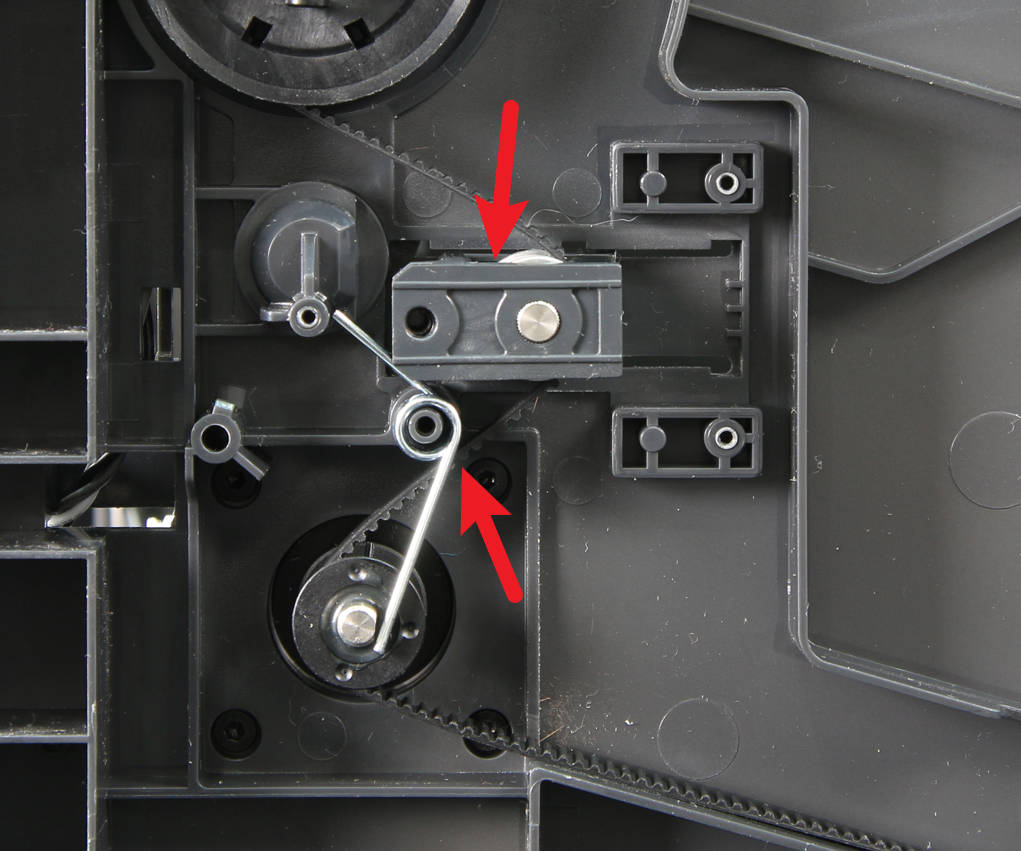

Retire la cubierta del tensador y el resorte de torsión.
Paso 6 - Retirar el tensador Z
Mueva el tensador al extremo de la guía para retirar el conjunto del tensador. Tenga en cuenta que hay una tuerca en el conjunto, tenga cuidado de no perderla.
Guía de operación - Montaje
Paso 1 - Instalación del conjunto del tensador Z
Confirme que la tuerca esté dentro del conjunto, luego instale el conjunto del tensador en su lugar.
Paso 2 - Instalación del resorte de torsión
Instale el resorte de torsión, teniendo en cuenta que el extremo más corto debe quedar en el lado derecho.
Paso 3 - Instalar la cubierta, los tornillos de bloqueo y tensar el resorte
Coloque la cubierta del tensador sobre el tensador. Bloquee los 3 tornillos plateados con llave Allen H1.5 para fijar la cubierta, y ajuste el tornillo negro con llave Allen H2.0, sin apretarlo. Doble el resorte para tensarlo.
Paso 4 - Retirar los tornillos de bloqueo de los deslizadores
Coloque la impresora en posición vertical y retire los tornillos de bloqueo de los 3 deslizadores.
Paso 5 - Tensar la correa Z y apretar el tornillo

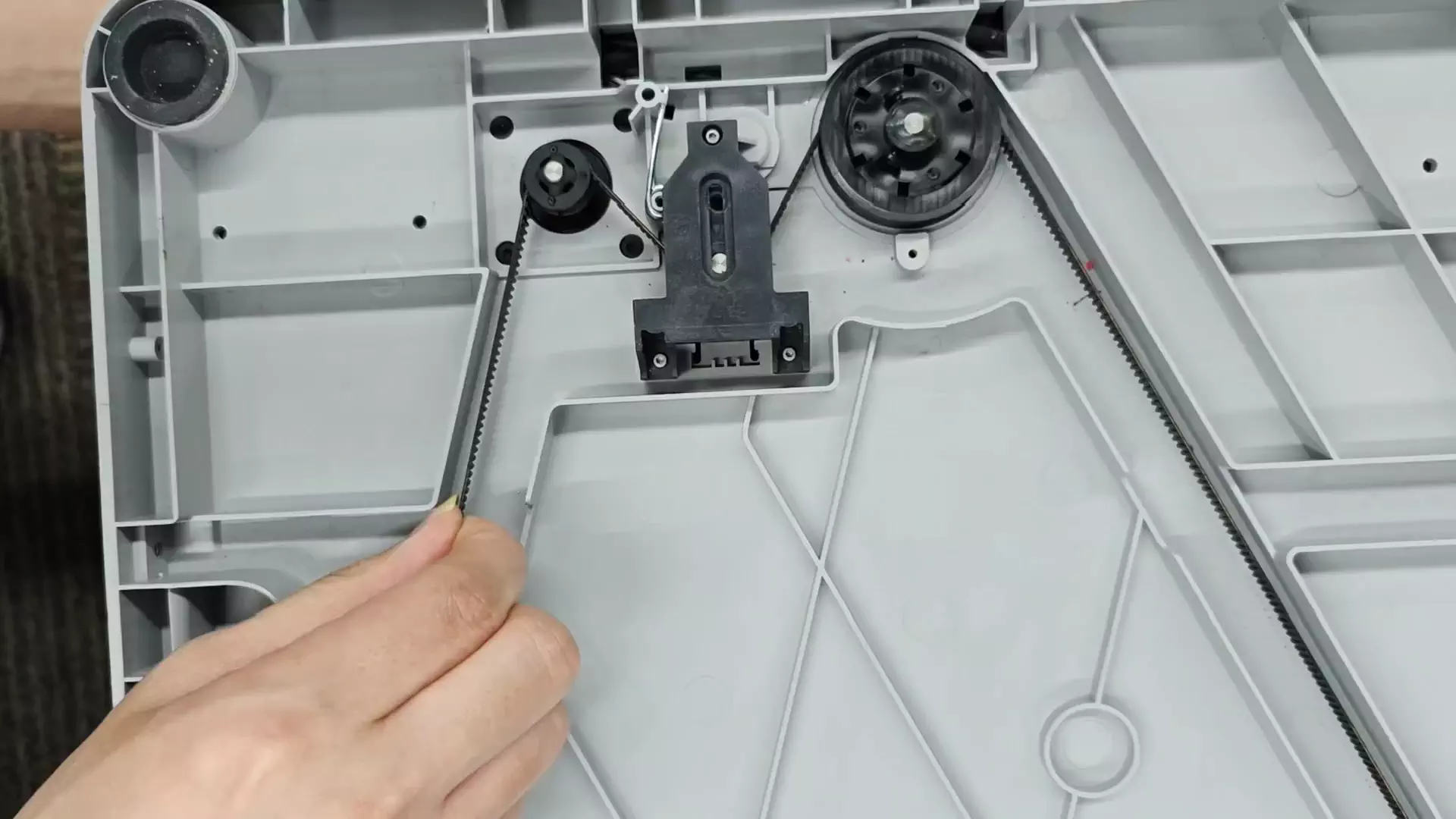

Coloque la impresora de lado nuevamente, mueva la correa Z hacia adelante y atrás varias veces para asegurar que el movimiento sea suave, y luego apriete el tornillo negro.
_(1).webp)
Verificar la funcionalidad
Conecte el cable de alimentación y encienda la impresora.
Ejecute una Calibración de Dispositivo como se muestra a continuación, y si no ocurren errores, el reemplazo fue exitoso.
Si encuentra algún problema, primero revise sus pasos y verifique las instalaciones, especialmente si la correa está tensada correctamente, y vuelva a intentarlo. Si persisten los problemas, contacte al equipo de soporte al cliente para obtener asistencia adicional.
