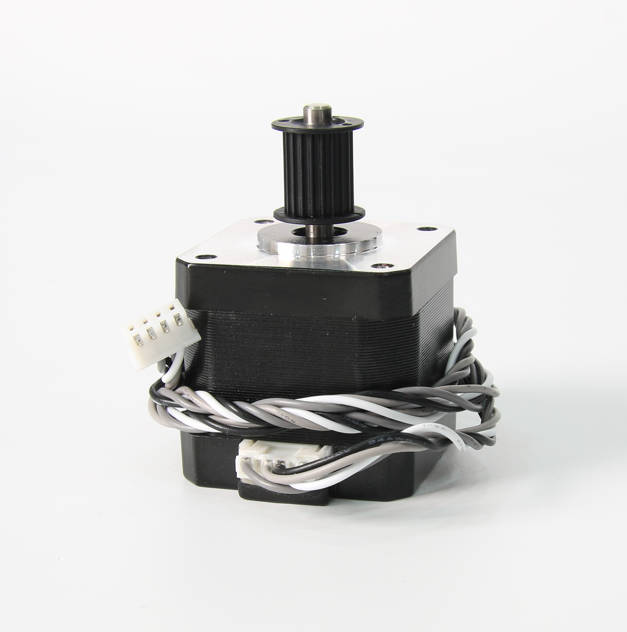

Motor Z
Herramientas
-
Llave hexagonal H2.0/H1.5
-
Pinzas
Preparación
Desconectar el cable del cordón de alimentación
Desmontaje

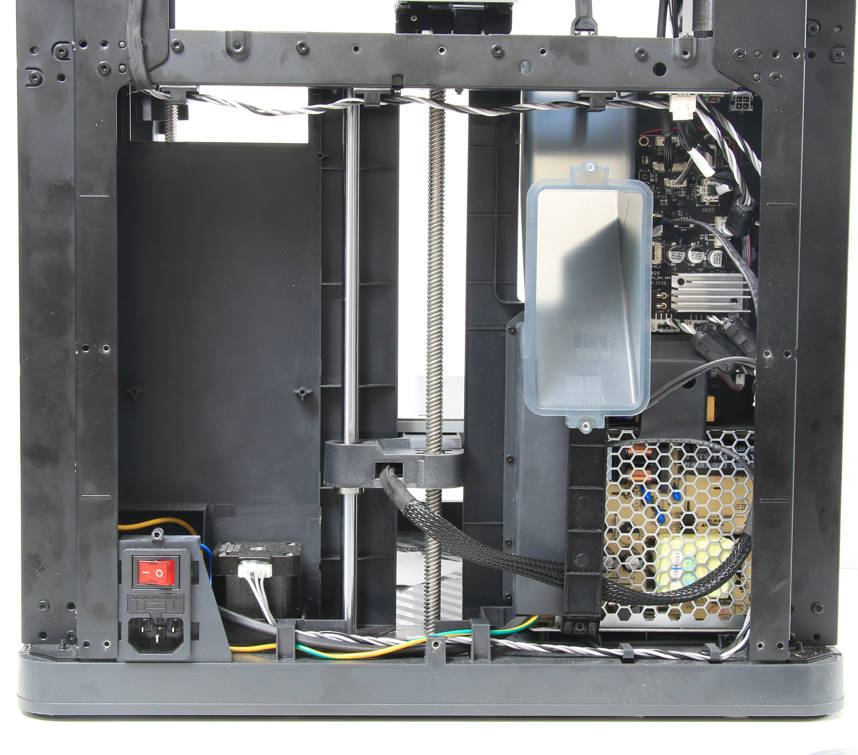

Paso 1 - Retirar la placa trasera
Consulte los contenidos relacionados de la Placa trasera para retirar la placa trasera.
Paso 2 - Aflojar el cable del motor

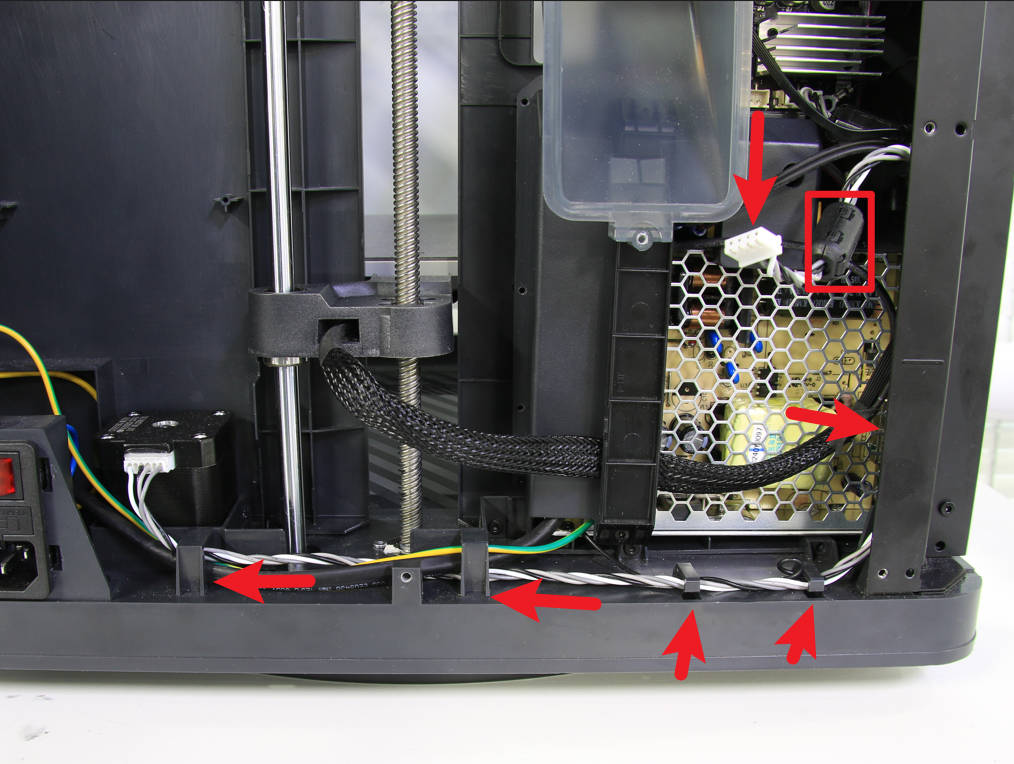

Para desconectar el cable del motor Z de la placa MC, primero retire el anillo de ferrita cilíndrico. Luego, afloje todo el cable siguiendo la ruta del cable.
Paso 3 - Bajar la cama caliente y fijar los deslizadores del eje Z
Incline la impresora, tire de la correa del eje Z para bajar la cama caliente hasta el fondo, y fije los 3 deslizadores del eje Z con 3 tornillos auxiliares.
Paso 4 - Aflojar el tensador Z
Con el lado derecho hacia abajo, afloje el tornillo del tensador Z y libere el muelle de tensión Z.
Paso 5 - Retirar el motor Z

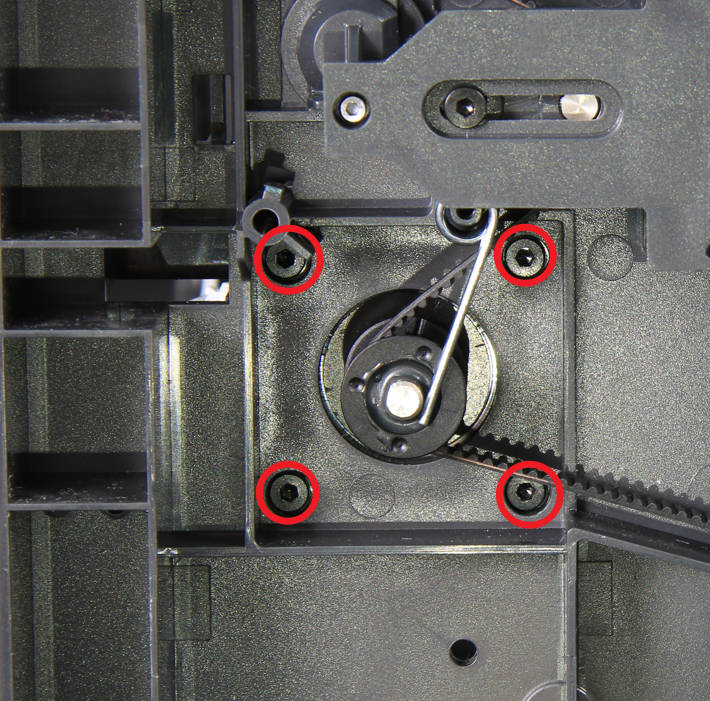

Retire 4 tornillos con la llave hexagonal H2.0 y retire el motor del eje Z.
Montaje
Paso 1 - Instalar el motor Z
Instale el motor Z en la base inferior de la impresora, prestando atención a la dirección del cable del motor, y que la correa Z pase alrededor de la polea de accionamiento del motor.
Paso 2 - Fijar los tornillos del motor
Fije 4 tornillos para asegurar el motor Z apretando en diagonal, y luego tense el muelle.
Paso 3 - Desbloquear los deslizadores Z
Coloque la impresora en posición vertical, y luego retire los 3 tornillos que fijan los deslizadores Z.
Paso 4 - Fijar los tornillos del tensador
Con el lado derecho hacia abajo, tire de la correa Z para mover la cama caliente hacia arriba y abajo, confirme que no hay anomalías en el movimiento, y luego fije el tornillo del tensador.
Paso 5 - Conectar los cables del motor
Coloque la impresora en posición vertical, organice el cable del motor siguiendo la ruta, instale el anillo de ferrita cilíndrico, y conecte el cable al conector de la placa MC.
Paso 6 - Instalar la placa trasera
Consulte los contenidos relacionados de la Placa trasera para instalar la placa trasera.
Verificación
Conecte el cable del cordón de alimentación, encienda la impresora y ejecute el proceso de calibración del dispositivo. Si el autodiagnóstico tiene éxito, la operación fue exitosa.
