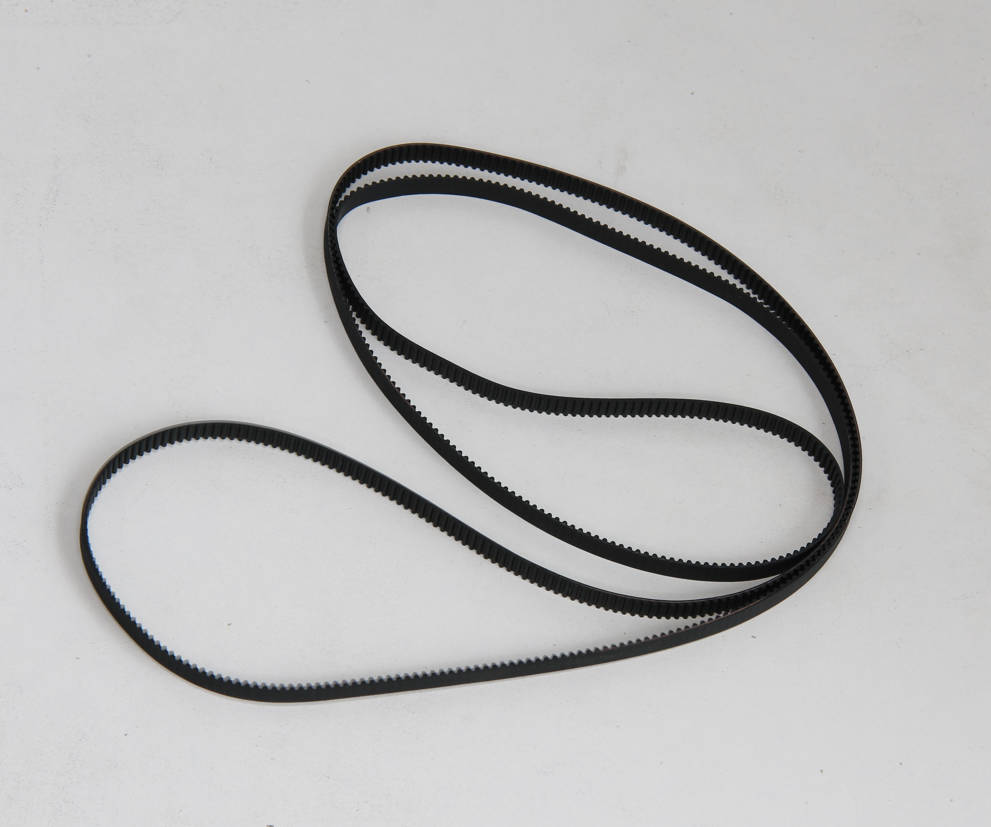

Correa de sincronización Z
Herramientas
-
Llave hexagonal H2.0/H1.5
-
Pinzas
Preparación
Desconecte el cable del cordón de alimentación.
Desmontaje

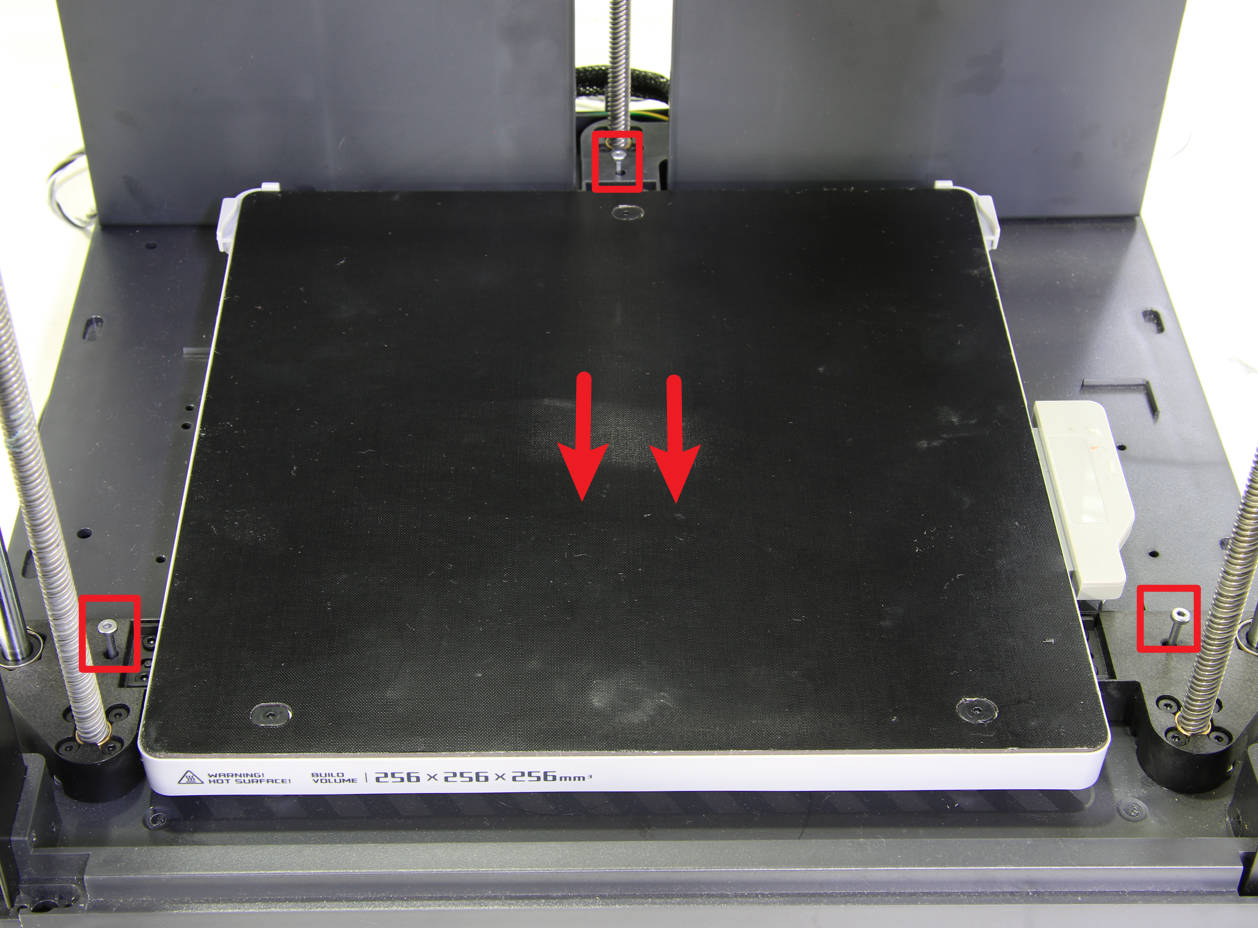

Paso 1 - Bajar la cama caliente y bloquear los deslizadores del eje Z
Incline la impresora, tire de la correa Z para bajar la cama caliente hasta el fondo y bloquee con 3 tornillos auxiliares para fijar los 3 deslizadores del eje Z.
Paso 2 - Retirar los tornillos
En el lado derecho de la impresora, suelte el resorte de tensión Z y retire los 3 tornillos de la cubierta del tensador con la llave hexagonal H1.5.
Paso 3 - Retirar el tensador Z
Retire el tornillo del tensador con la llave hexagonal H2.0, quite la cubierta del tensador Z y retire el resorte de tensión Z y el tensador Z.

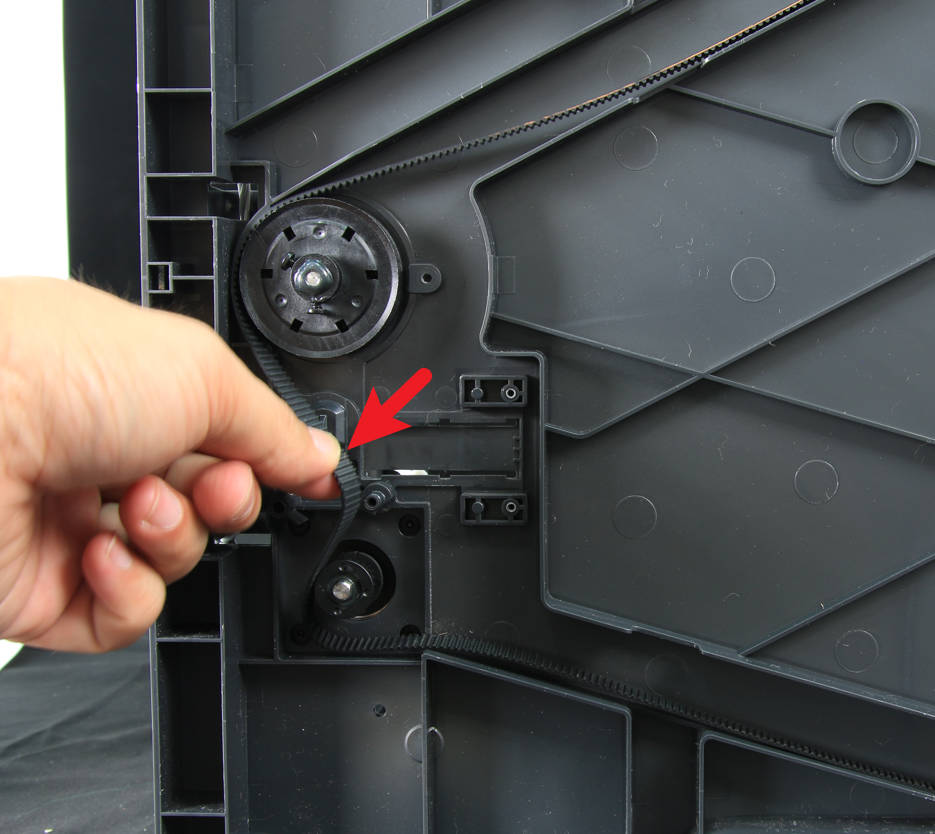

Paso 4 - Retirar la correa de sincronización Z
En este momento, la correa de sincronización Z puede retirarse directamente.
Montaje

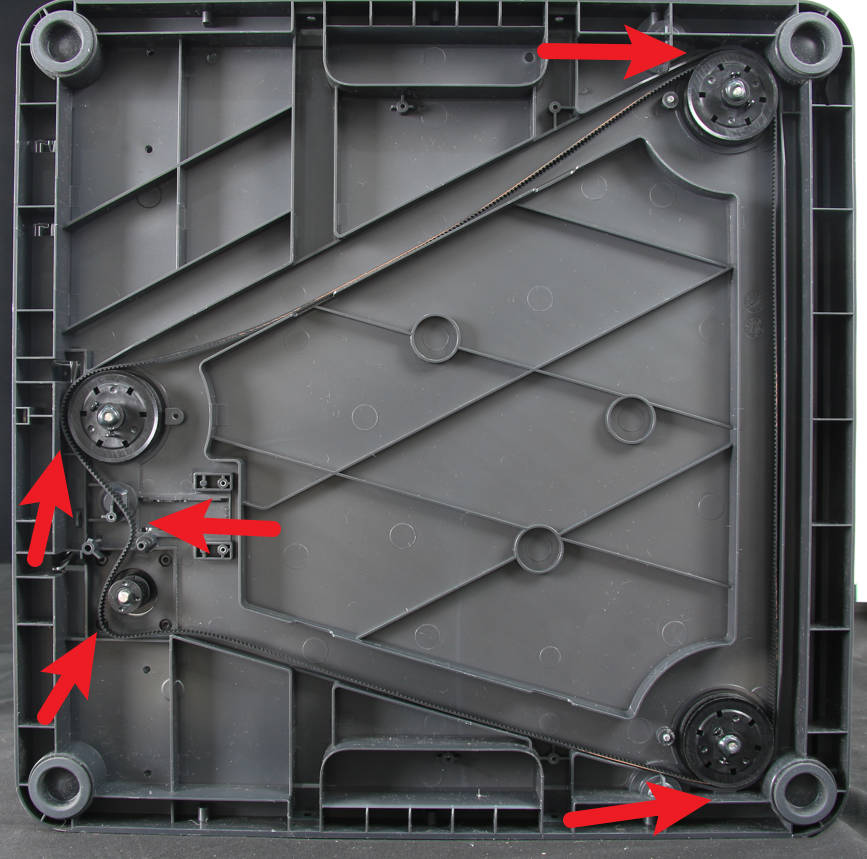

Paso 1 - Instalar la correa de sincronización Z
Instale la correa de sincronización Z en la parte inferior de la impresora, colóquela como se muestra en la figura y preste atención de que el lado de los dientes debe enfrentarse hacia adentro.
Paso 2 - Retirar el tensador y el resorte Z
Confirme que la tuerca del tensador esté en su lugar, luego instale el tensador y el resorte, prestando atención a no invertir la dirección de los brazos largo y corto del resorte.
Paso 3 - Instalar la cubierta del tensador
Instale la cubierta del tensador, bloquee 1 tornillo del tensador (no apriete) y 3 tornillos de fijación de la cubierta, luego encaje el brazo largo del resorte.

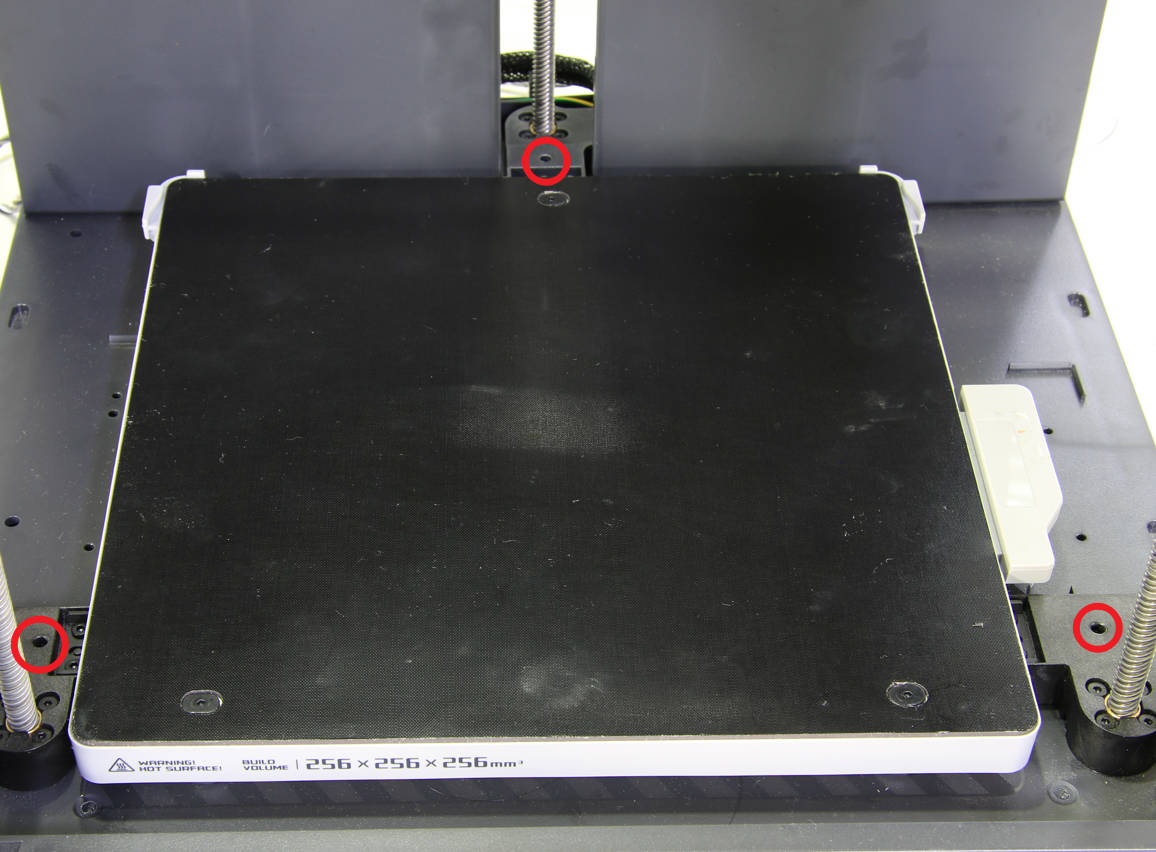

Paso 4 - Desbloquear los deslizadores Z
Coloque la impresora en posición vertical y luego retire los 3 tornillos que bloquean los deslizadores Z.
Paso 5 - Bloquear los tornillos del tensador
Coloque la impresora en el lado derecho nuevamente, tire de la correa Z para mover la cama caliente hacia arriba y hacia abajo, confirme que no haya anomalías en el movimiento y luego bloquee el tornillo del tensador.
Verificación
Conecte el cable del cordón de alimentación, encienda la impresora y ejecute el proceso de calibración del dispositivo. Si la calibración tiene éxito, la operación fue exitosa.
