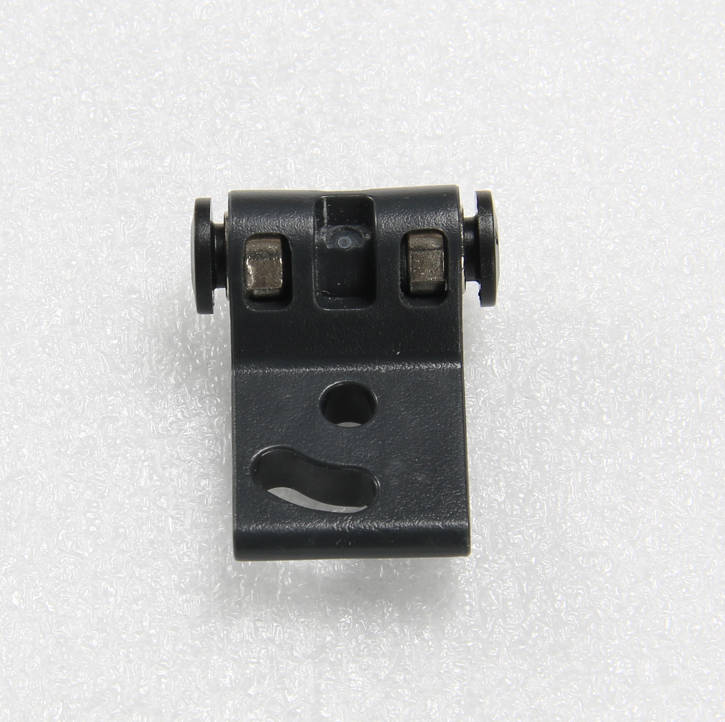

Acoplador de tubo
Herramientas
Llave hexagonal H2.0
Preparación
Descargar el filamento.
Desmontaje

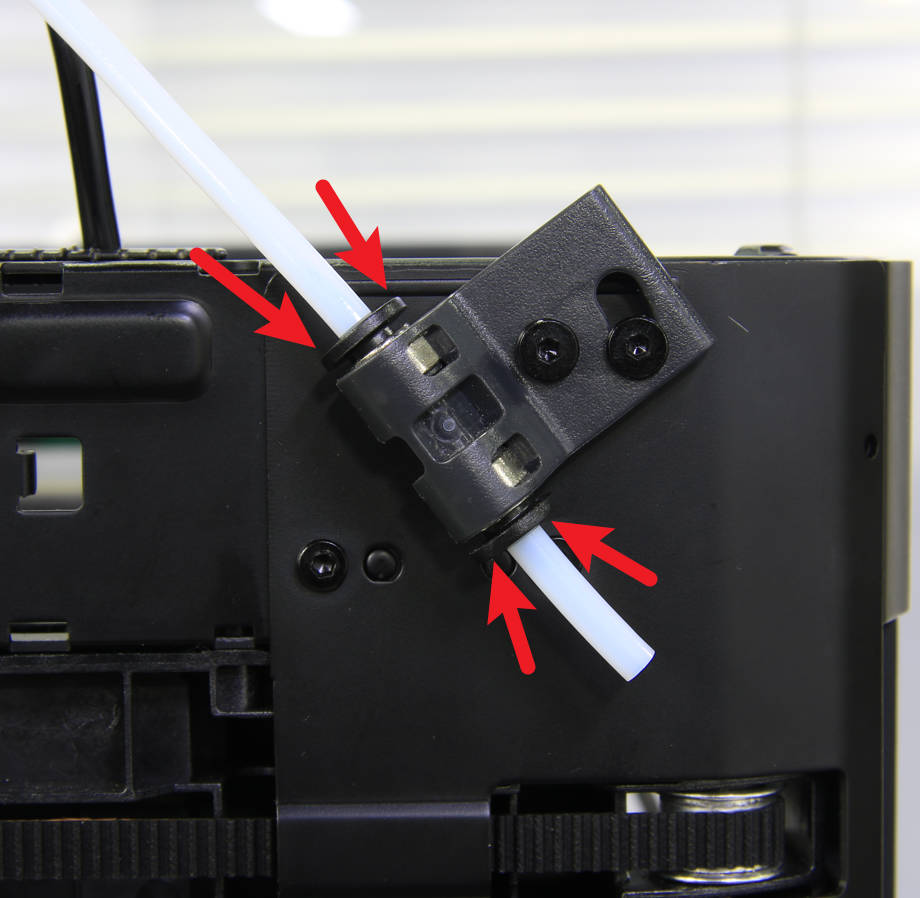

Paso 1 - Desconectar los tubos PTFE
Presione el acoplamiento neumático para desconectar los tubos en ambos extremos.

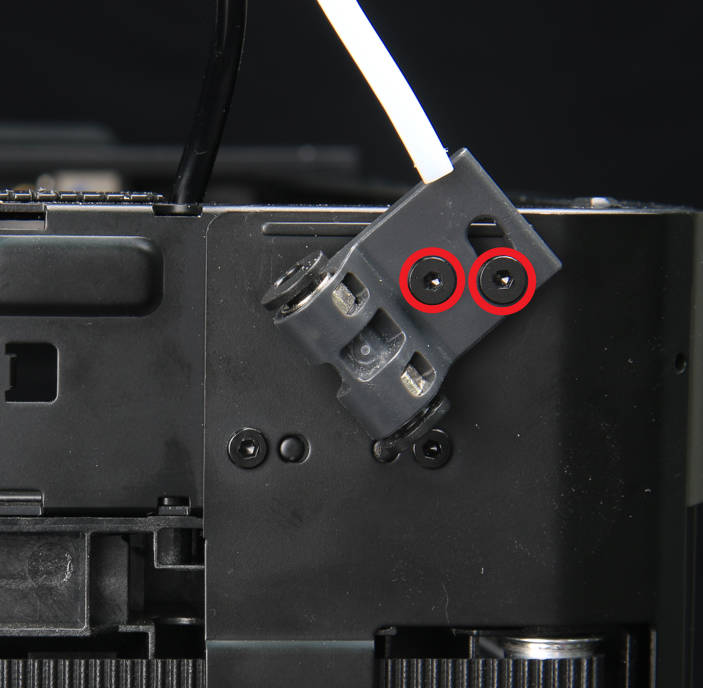

Paso 2 - Retirar el acoplador PTFE
Desenrosque y retire el acoplador PTFE.
Montaje
Paso 1 - Instalar el acoplador PTFE
Instale el acoplador PTFE en la impresora según la imagen siguiente y ajuste los 2 tornillos para fijar el acoplador en su posición.

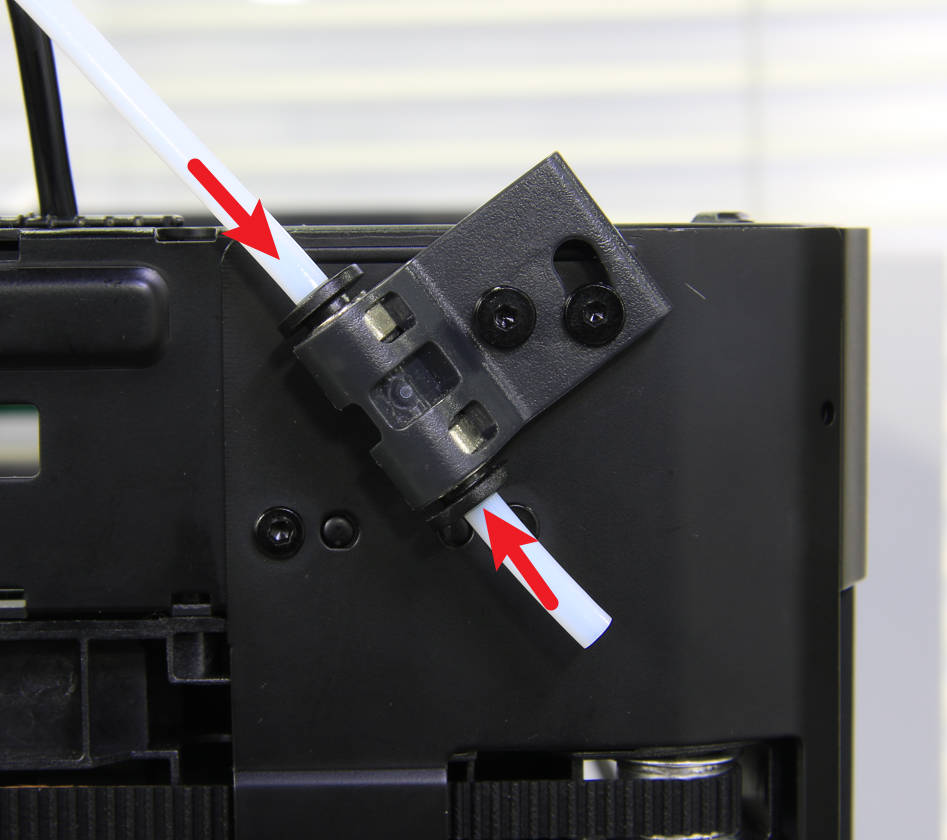

Paso 2 - Conectar los tubos
Conecte los tubos de filamento al acoplador y asegúrese de que los tubos PTFE estén insertados correctamente.
Verificación
- El acoplador de tubo PTFE es móvil;
- Tire suavemente de los tubos para verificar que ambos tubos estén fijados correctamente.
