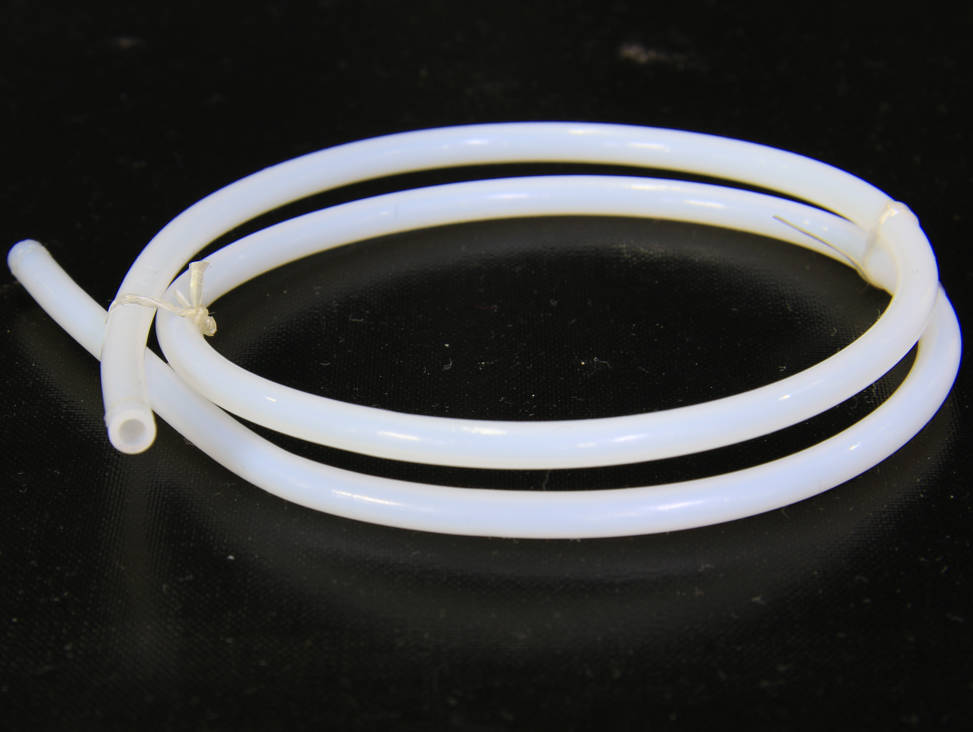

Reemplazar el tubo PTFE del cabezal
Longitud: 530 mm.
Herramientas
Ninguna
Preparación
Descargue el filamento y apague la impresora.
Guía de video
Desmontaje
Paso 1 - Extraer el tubo PTFE
Abra el conjunto de la cubierta frontal, presione la unión neumática y extraiga suavemente el tubo de filamento.
Paso 2 - Liberar el cable del cabezal
Afloje y retire el cable del cabezal (de color negro) de los clips del tubo PTFE de filamento.

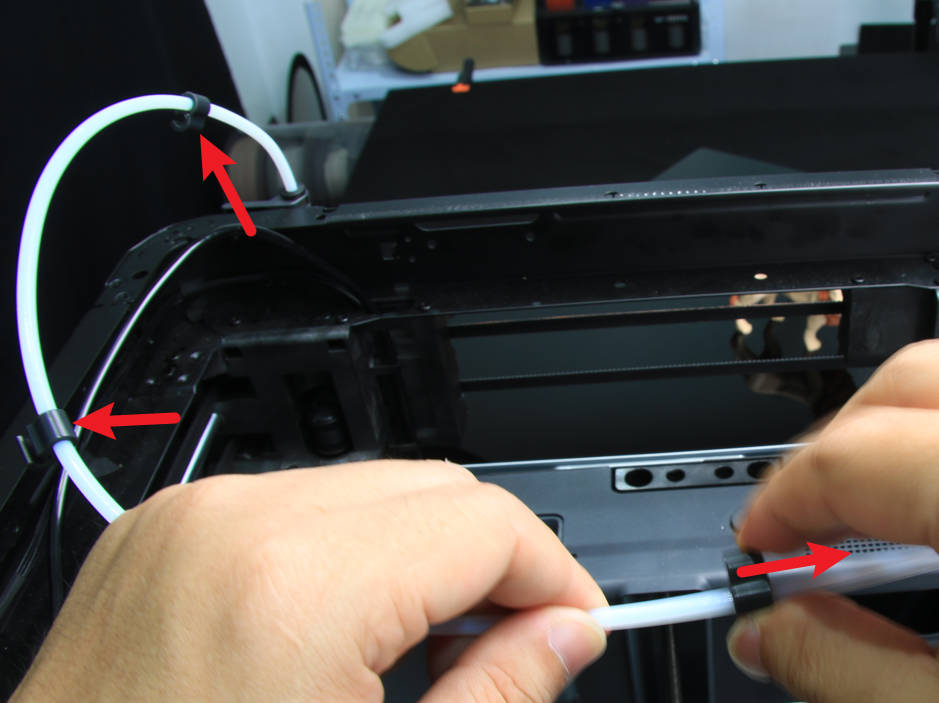

Paso 3 - Retirar los clips de fijación
Para retirar los 3 clips del tubo PTFE de filamento, deslícelos a lo largo del tubo hasta el extremo para facilitar su retiro.
Paso 4 - Retirar el tubo
Presione la unión neumática mostrada en la imagen y extraiga el tubo de filamento por el otro extremo.
Montaje

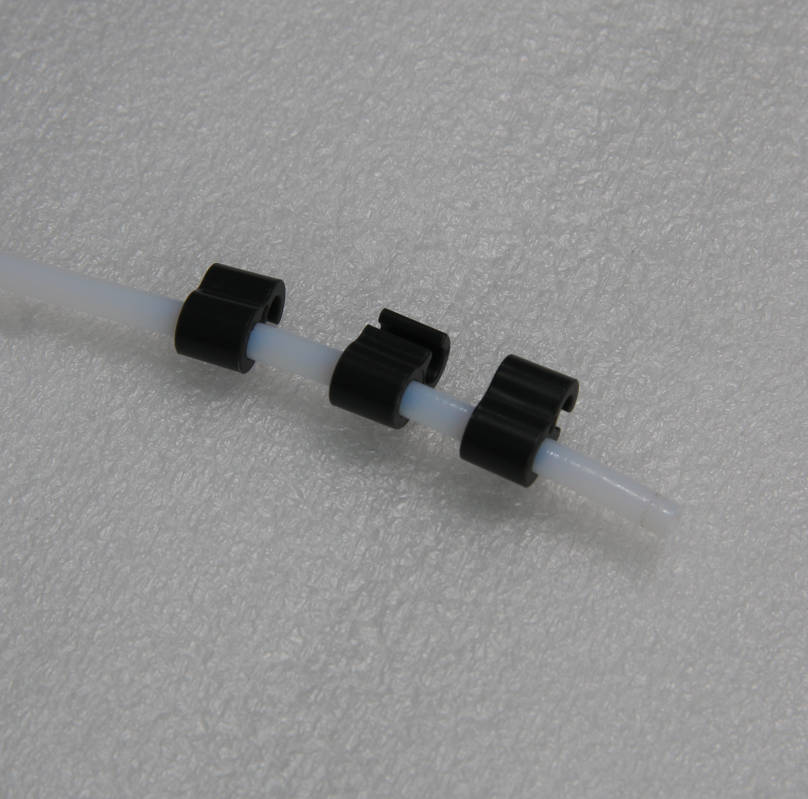

Paso 1 - Instalar los clips de fijación
Vuelva a instalar los 3 clips en el tubo PTFE de filamento, deslizándolos hasta las ubicaciones deseadas.
Paso 2 - Instalar el tubo en el conjunto de anclaje
Inserte un extremo del tubo PTFE en el anclaje del tubo de filamento y alinee los clips en sus posiciones correctas, como se muestra en la imagen.
Paso 3 - Conectar el tubo al extrusor
Inserte suavemente el otro extremo del tubo en el extrusor y cierre la cubierta frontal del cabezal.
Paso 4 - Fijar los cables
Vuelva a conectar el cable del cabezal en el soporte de clips.
Cómo verificar
-
Verifique visualmente la apariencia, sin deformación visible;
-
Tire suavemente del tubo PTFE por ambos extremos para asegurar que los extremos estén correctamente fijados.
