Montaje del Interruptor de Alimentación

¿Qué es

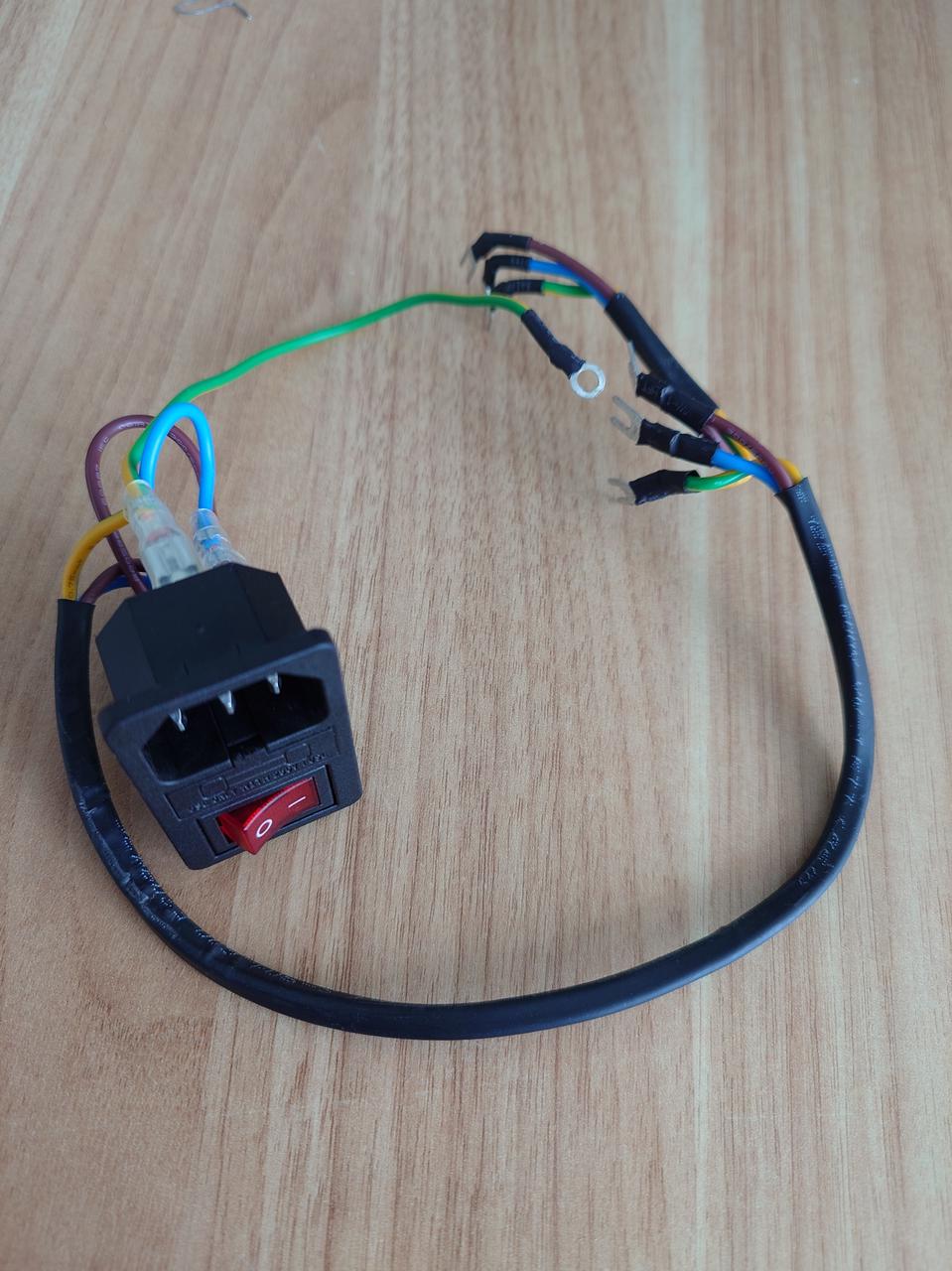

El conjunto de interruptor de alimentación es un módulo montado en la esquina inferior izquierda de la parte trasera de la impresora. Contiene un conector para el cable de alimentación, un interruptor para controlar la alimentación de la impresora y cables utilizados para conectarlo a la fuente de alimentación de la impresora, la placa AC y la tierra.

Cuándo reemplazar

• Cuando el interruptor esté dañado
• Cuando el cable de conexión interna esté dañado
• Cuando el conector tenga mala conexión

Herramientas y materiales necesarios

• Conjunto de interruptor de alimentación nuevo
• Llave Allen H1.5 H2.0
• Destornillador Phillips
• Pinzas, palanca o herramienta plana
• Alicate

Advertencia de seguridad

IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.

Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.

*Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindarle la asistencia que necesita.

Guía de operación - Desmontaje

Paso 1 - Desconectar el cable de alimentación

Desconecte el cable de alimentación del conector de alimentación.

Paso 2 - Retirar los tornillos

Retire los 4 tornillos de dientes gruesos en la tapa trasera. Los usuarios P1P deben retirar los 7 tornillos de dientes finos, y los usuarios P1S deben retirar los 10 tornillos de dientes finos. Estos dos tipos de tornillos no deben mezclarse, así que manténgalos separados para evitar confusiones.

Paso 3 - Retirar la tapa trasera

Retire la tapa trasera, desbloqueando primero los puertos de tensión de la correa del lado izquierdo y luego el del lado derecho, para evitar quedar atrapado.

Paso 4 - Retirar el conducto de purga excedente

Retire 2 tornillos y retire el conducto de purga excedente.

Nota: Las versiones más recientes de la máquina tienen 1 tornillo adicional en el lado izquierdo del deslizador que se puede retirar con una llave H2.0.

Paso 5 - Retirar el panel lateral derecho (P1S)

Consulte esta Wiki para retirar el panel lateral derecho de la máquina.

Paso 6 - Retirar la tapa de cables

Retire la tubería de cables retirando los 2 tornillos con una llave Allen H2.0.

Retire 6 tornillos usando una llave Allen H1.5, mueva la tapa de cables hacia un lado.

Paso 7 - Desconectar los cables de alimentación del módulo y la placa AC

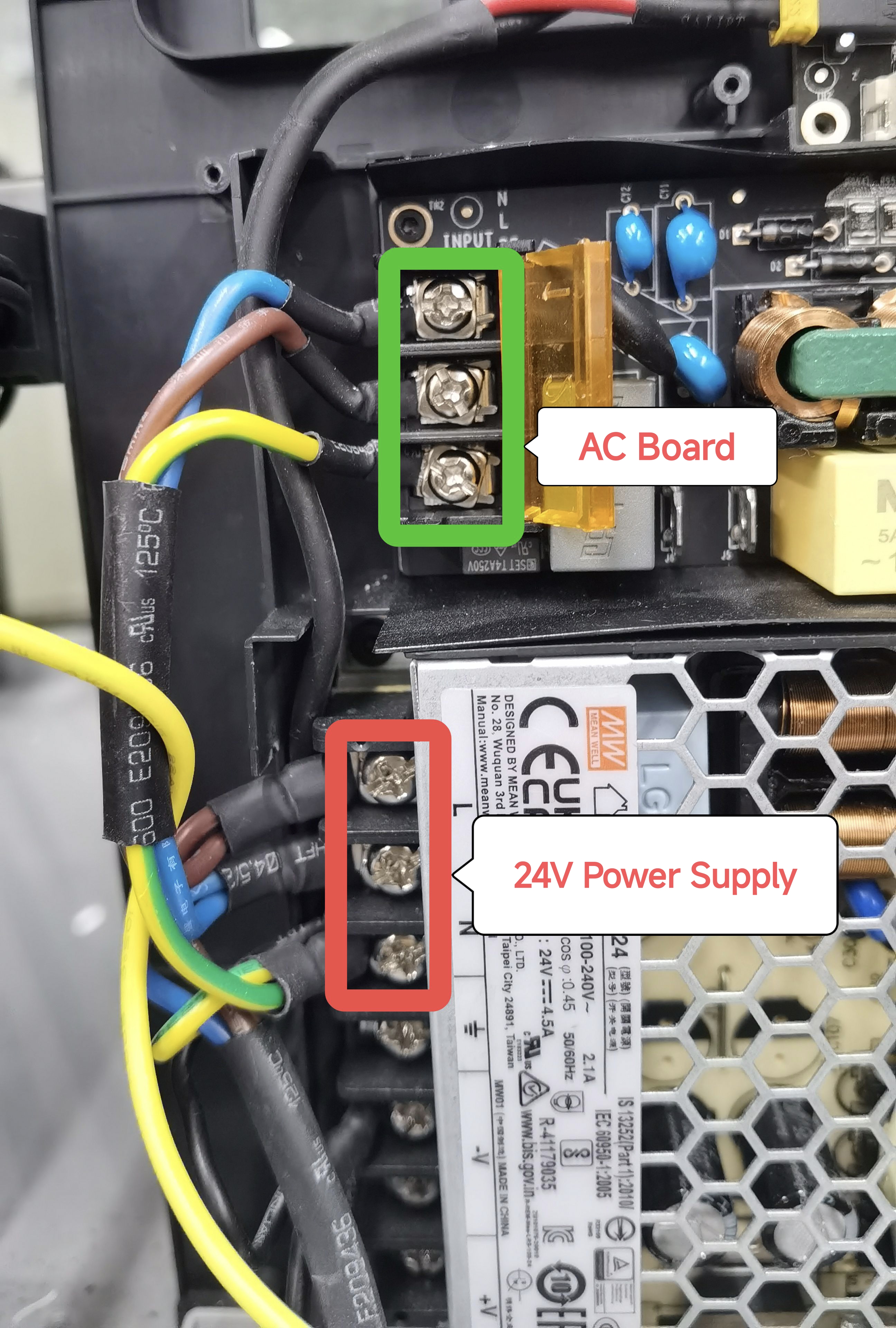

Use un destornillador Phillips para aflojar los 6 cables como se muestra en la imagen a continuación y tire hacia la izquierda para desconectarlos.

Paso 8 - Retirar el alambre de tierra

Desde el interior de la viga vertical cerca del bloque de interruptor de alimentación, use alicates para sujetar la tuerca, y desde el exterior de la viga vertical, use una llave H2.0 para aflojar los tornillos de fijación del alambre de tierra y retire el alambre de tierra.

Nota: Hay dos alambres de tierra fijados en la viga vertical, uno para la tierra de toda la máquina (conectado al bloque de interruptor de alimentación) y otro para la tierra de la cama caliente. Solo afloje el alambre de tierra de toda la máquina.

El alambre de tierra de alimentación del P1S se encuentra en el lado derecho de la impresora. Consulte esta wiki para obtener instrucciones sobre cómo retirar el panel lateral derecho.

Nota: Además de la tuerca, hay una arandela en el interior de la viga vertical, así que tenga cuidado de no perderla.

Paso 9 - Retirar el módulo de interruptor de alimentación

Use una herramienta plana para aflojar las cuatro pestañas a través de las cuatro aberturas en el marco en ambos lados del marco del interruptor de alimentación.

Retire la cinta de cableado y retire el cable desconectado en el paso 7 pasando por los clips de cables de derecha a izquierda. El conjunto de interruptor de alimentación podrá retirarse junto con el cable para completar el desmontaje.

Guía de operación - Montaje

Paso 1 - Instalar el conjunto de interruptor de alimentación

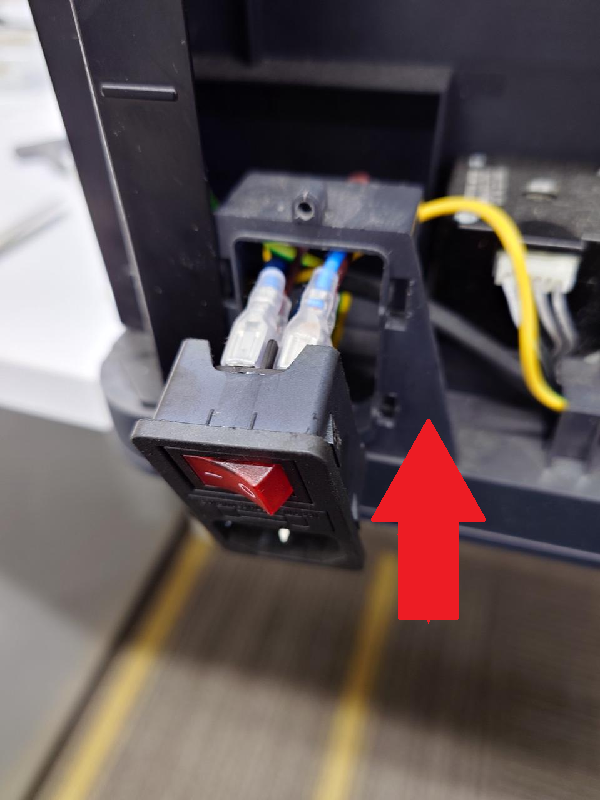

Pase todos los cables del nuevo conjunto de interruptor de alimentación a través del marco. Empuje el conjunto de interruptor de alimentación hacia adentro hasta que todas las pestañas estén en su lugar y el conjunto esté firmemente asegurado a su marco.

Paso 2 - Conectar el alambre de tierra

Fije el alambre de tierra sujetando la tuerca con alicates desde el interior de la viga vertical, y apriete el tornillo de fijación del alambre de tierra desde el exterior de la viga vertical usando una llave H2.0.

El alambre de tierra de alimentación del P1S se encuentra en el lado derecho de la impresora. Consulte esta wiki para obtener instrucciones sobre cómo retirar el panel lateral derecho.

Nota: La tierra es una medida importante para garantizar la seguridad eléctrica, así que asegúrese de fijar firmemente el alambre de tierra.

Paso 3 - Conectar los cables

Pase los cables a través de los clips de cables de izquierda a derecha y aplique la cinta de cableado. Use un destornillador Phillips para fijar el conector de cable al módulo de alimentación y a la placa AC con tornillos Phillips.

NOTA: Al conectar la placa AC superior, la secuencia de cables de arriba a abajo debe ser Neutro-Vivo-Tierra, es decir, los colores son Azul-Café-Amarillo/Verde. Hay dispositivos enviados con conexión neutro-vivo invertida antes de agosto de 2023 (como se muestra en la imagen). Debido a la protección del circuito, este fenómeno no afecta la función de la impresora, pero ocurrirá un disparo al conectar la impresora a una toma de polaridad.

Paso 4 - Instalar la tapa de cables

Fije 6 tornillos usando una llave Allen H1.5 para asegurar la tapa de cables.

Instale la tubería de cables fijando 2 tornillos con una llave Allen H2.0.

Paso 5 - Instalar el panel lateral

Consulte esta Wiki para instalar el panel lateral derecho.

Paso 6 - Instalar el conducto de purga excedente

Instale el conducto de purga excedente y fíjelo con 2 tornillos.

Si se retiró el tornillo adicional del lado del conducto, recuerde colocarlo de nuevo.

Paso 7 - Instalar la tapa trasera (P1S)

Pase primero por el soporte de tubo y el puerto de tensión de la correa del lado derecho para instalar la tapa trasera.

Paso 8 - Fijar los tornillos

Vuelva a colocar la tapa trasera. Observe los diferentes tipos de tornillos utilizados.

Verificar la funcionalidad

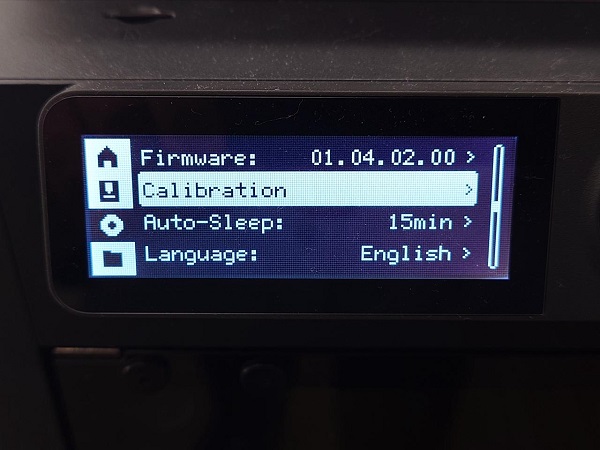

Conectar el cable de alimentación y encender la alimentación. Iniciar una autoprueba. Si no ocurren errores, la sustitución se completó con éxito.
