Magnet de superficie de cama caliente
El Magnet de superficie de cama caliente es un caucho magnético adherido a la placa base de aluminio de la cama caliente. Su propósito principal es garantizar una conexión magnética fuerte con la placa de impresión.
En nuestras impresoras de la serie P1, existen dos versiones del Magnet de superficie de cama caliente debido a diferencias estructurales. Una versión presenta agujeros para acomodar los tornillos de nivelación, mientras que la otra versión no los tiene.
Las impresoras de la serie X1 utilizan la versión sin agujeros.
Si su impresora requiere reemplazar el magnet de superficie, asegúrese de ordenar la versión correcta para evitar errores.
En caso de haber comprado accidentalmente la versión equivocada, aún es posible continuar con el reemplazo. Después de fijar el magnet de superficie, solo debe crear agujeros en las posiciones correspondientes para exponer completamente los tornillos debajo.
Cuándo reemplazar
-
Si el magnet de superficie presenta burbujas, pueden ocurrir abultamientos notables después de colocar la placa de impresión.
-
Si el magnet de superficie está dañado y se ha levantado, pueden aparecer abultamientos visibles después de posicionar la placa de impresión.
-
Si el magnet de superficie carece de suficiente fuerza para atraer la placa de impresión.
Recordatorio: Pequeños rasguños, abolladuras o daños de pequeño tamaño en el magnet de superficie no afectarán la funcionalidad de impresión y no requieren reemplazo, siempre que la placa de impresión permanezca firmemente en su lugar.
Lista de herramientas
- Un magnet de superficie de cama caliente nuevo
- Guantes
- Paño limpio
- Alcohol
- Cuchilla
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar posibles daños en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Retirar el viejo Magnet de superficie de cama caliente defectuoso
Ya sea un Magnet de superficie de cama caliente con o sin agujeros, el procedimiento de retiro es idéntico. A continuación, ilustramos el proceso utilizando un Magnet de superficie de cama caliente con agujeros como ejemplo.
Paso 1 - Calentar la cama caliente
Normalmente, una cama caliente precalentada facilita la retirada más fácil del magnet de superficie.
Encienda la impresora, ajuste la cama caliente a 50 grados Celsius, luego apáguela y desconéctela de la fuente de alimentación.
Para facilitar la operación al colocar el nuevo magnet de superficie, ajuste los tornillos para que queden perfectamente paralelos a los agujeros del magnet.
Paso 2 - Retirar el Magnet de superficie de cama caliente
Utilice una cuchilla para levantar suavemente el magnet de superficie desde la esquina. Asegúrese de que la cinta adhesiva de doble cara del magnet de superficie se levante simultáneamente de la placa base de aluminio, evitando cualquier residuo adhesivo en la superficie del aluminio.
Si ocurre algún daño durante la retirada del magnet de superficie, es recomendable pausar, utilizar una cuchilla para ayudar a levantar la parte restante y luego continuar con la retirada del magnet de superficie.
El proceso de retirar el magnet de superficie exige una operación lenta y deliberada, ajustando continuamente la posición del magnet de superficie. Además, debido a que existe una cama caliente, es esencial usar guantes aislantes para evitar posibles quemaduras por alta temperatura y ampollas causadas por el contacto prolongado con superficies calientes.
Clip de video:
Paso 3 - Limpiar la placa base de aluminio

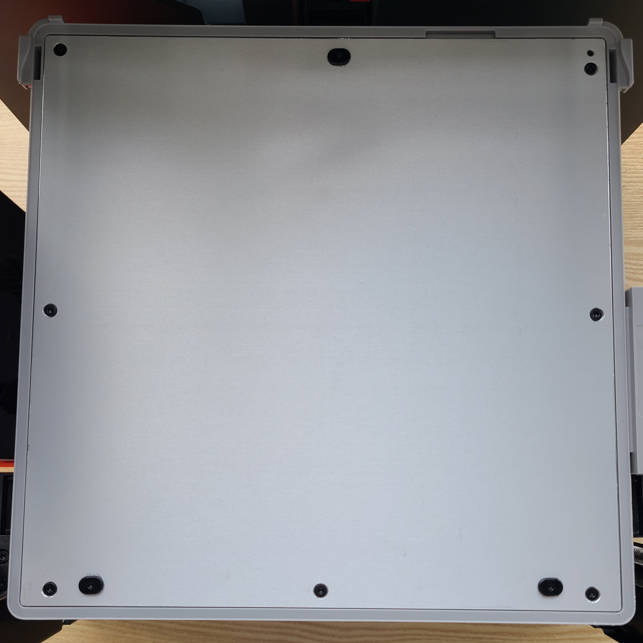

Después de retirar el magnet de superficie, es necesario limpiar la superficie de la placa base de aluminio antes de colocar uno nuevo. Esto implica eliminar cualquier pegamento residual, huellas dactilares o manchas de aceite. Rocíe alcohol sobre la superficie de la placa base de aluminio y luego limpie completamente la superficie con un paño limpio.
Instalar un nuevo Magnet de superficie de cama caliente
Paso 1 - Confirmar ubicación de instalación

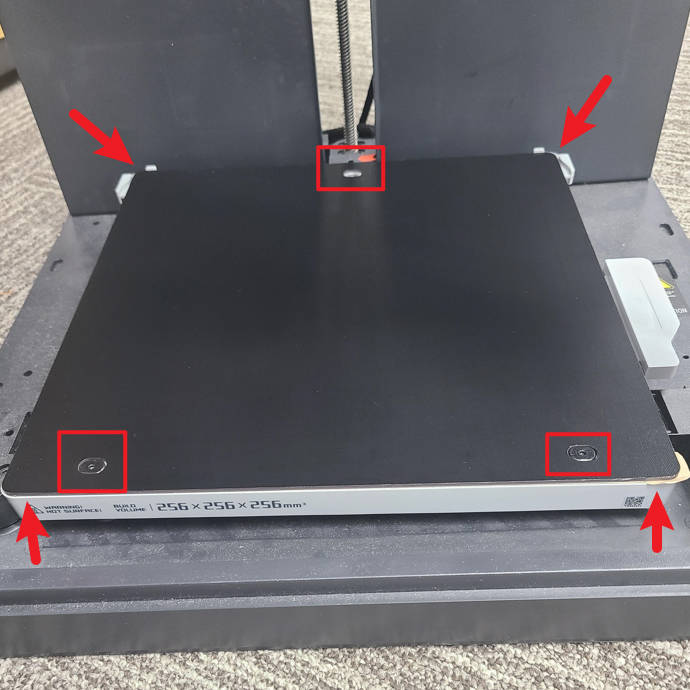

Antes de fijar el magnet de superficie, es recomendable colocarlo con el papel protector sobre la superficie de la cama caliente y confirmar la dirección y posición de instalación. Especialmente para la versión con agujeros, asegúrese de alinear los agujeros con los tornillos de nivelación.
Paso 2 - Fijar el Magnet de superficie de cama caliente
Al fijar el magnet de superficie con agujeros, siga estos pasos:
- Comience despegando una sección del papel protector.
- Alinee los dos agujeros con los dos tornillos de nivelación en la parte frontal.
- Tire del papel protector de adelante hacia atrás, fijando el magnet de superficie a la placa base de aluminio.
Al fijar el magnet de superficie sin agujeros, siga estos pasos:
- Alinee primero el borde derecho, dejando un espacio de aproximadamente 0,5 mm entre el magnet de superficie y el borde derecho de la cama caliente.
- Mantenga los lados interno y externo paralelos.
- Tire del papel protector hacia la izquierda, fijando el magnet de superficie a la placa base de aluminio de la cama caliente de derecha a izquierda.
Tenga en cuenta que durante el proceso de fijación del imán de superficie, evite presionarlo con la mano. Preste atención a cualquier posible desplazamiento y realice ajustes finos necesarios según sea necesario.
Si se observa una pequeña desviación después de fijar el imán de superficie, pero no excede la cinta de borde de la cama caliente, no es necesario volver a fijarlo. La retirada repetida del imán de superficie puede causar arrugas.
Paso 3 - Limpiar y presionar
Una vez confirmada la posición del imán de superficie, puede limpiarlo. Sumerja un paño limpio en alcohol, limpie la superficie con un movimiento de ida y vuelta y aplique presión moderada para asegurar una fijación firme del imán de superficie durante la limpieza.
Verificar la funcionalidad
Después de reemplazar el imán de superficie de la cama caliente, consulte Nivelación Manual para realizar una operación de nivelación manual.
Calibración
Una vez finalizada la operación, se recomienda realizar una calibración de la impresora para asegurar el funcionamiento adecuado de la cama caliente y sus componentes relacionados.
