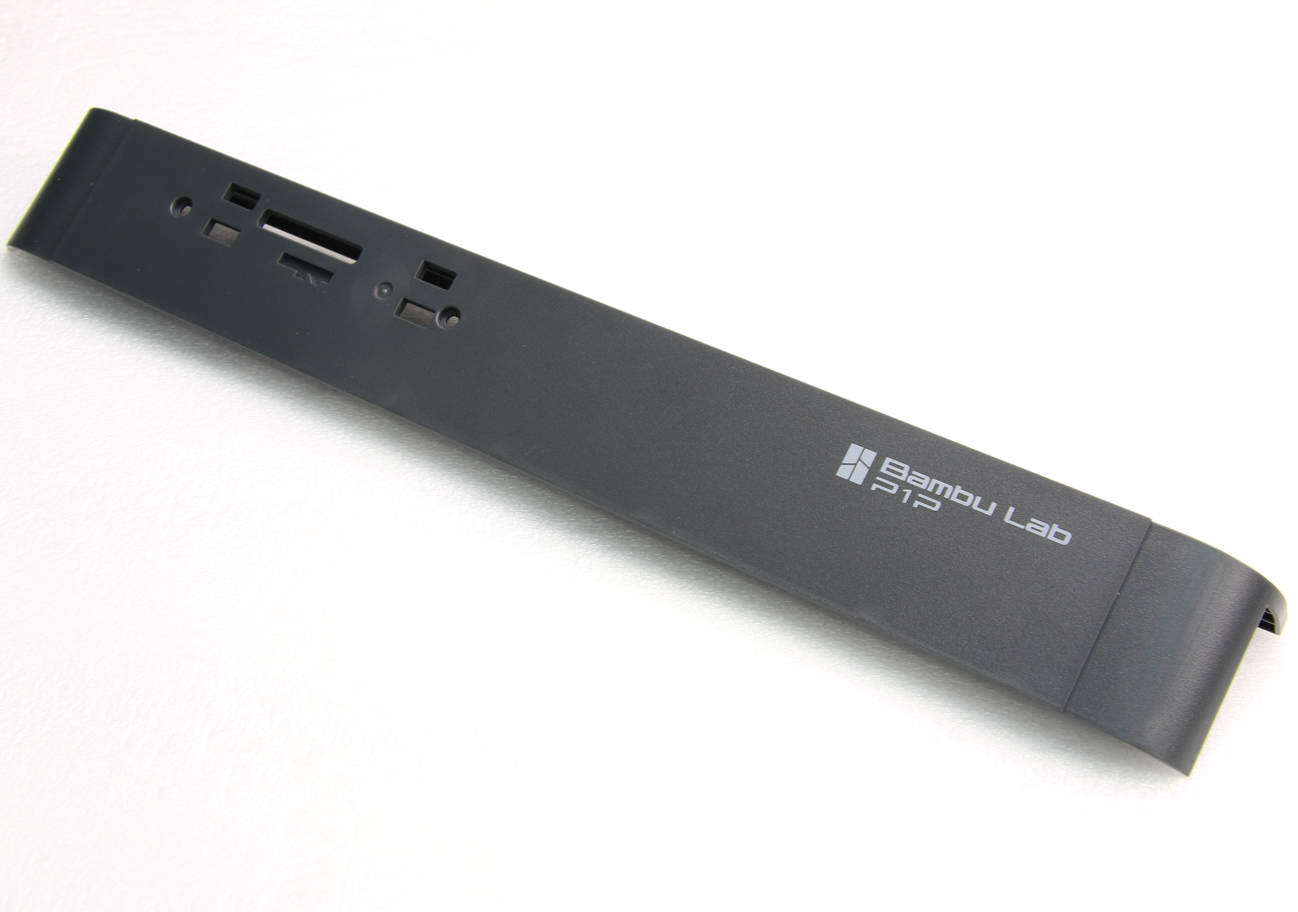

Cubierta frontal
Herramientas
Llave hexagonal H2.0
Pinzas
Preparación
Apague la impresora y extraiga la tarjeta SD.
Desmontaje

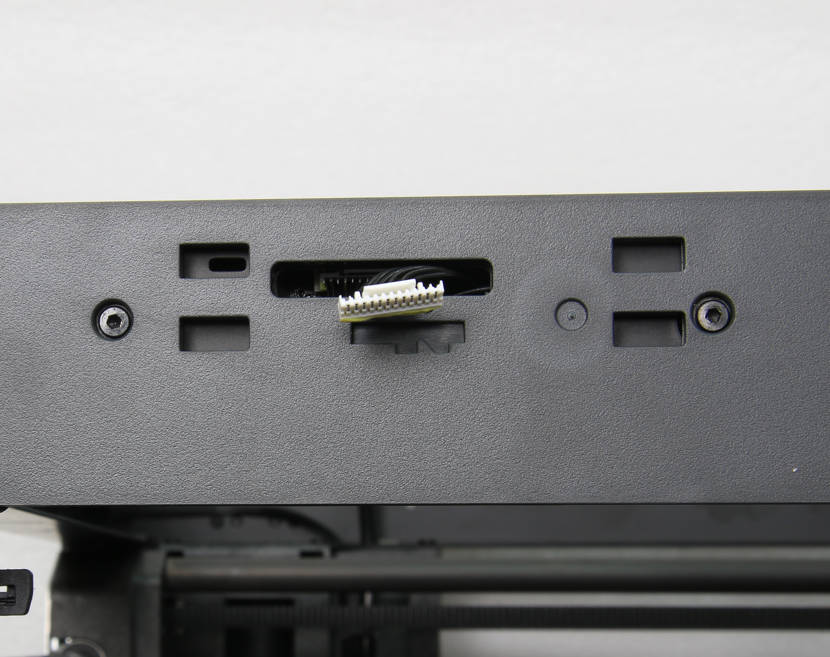

Paso 1 - Retire la pantalla
Consulte el contenido relevante de Pantalla para retirar la pantalla.
Paso 2 - Retire 3 tornillos
Retire 1 tornillo de paso grueso y 2 tornillos de paso fino.
Paso 3 - Retire la cubierta frontal

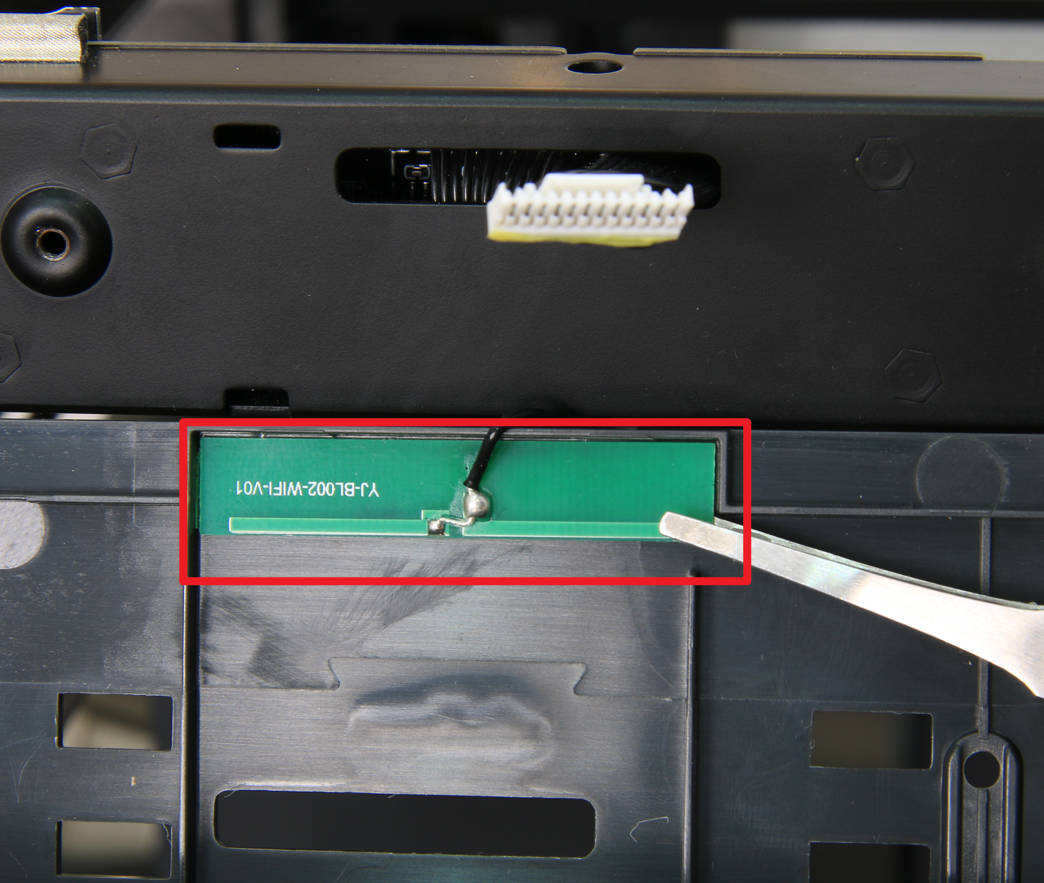

Afloje la cubierta frontal de la impresora, retire la antena WIFI con pinzas y quite la cubierta frontal.
Montaje
Paso 1 - Fije la antena WIFI
Fije la antena WIFI a la cubierta frontal y introduzca el cable WIFI sobrante en la estructura de la impresora.
Paso 2 - Instale la cubierta frontal

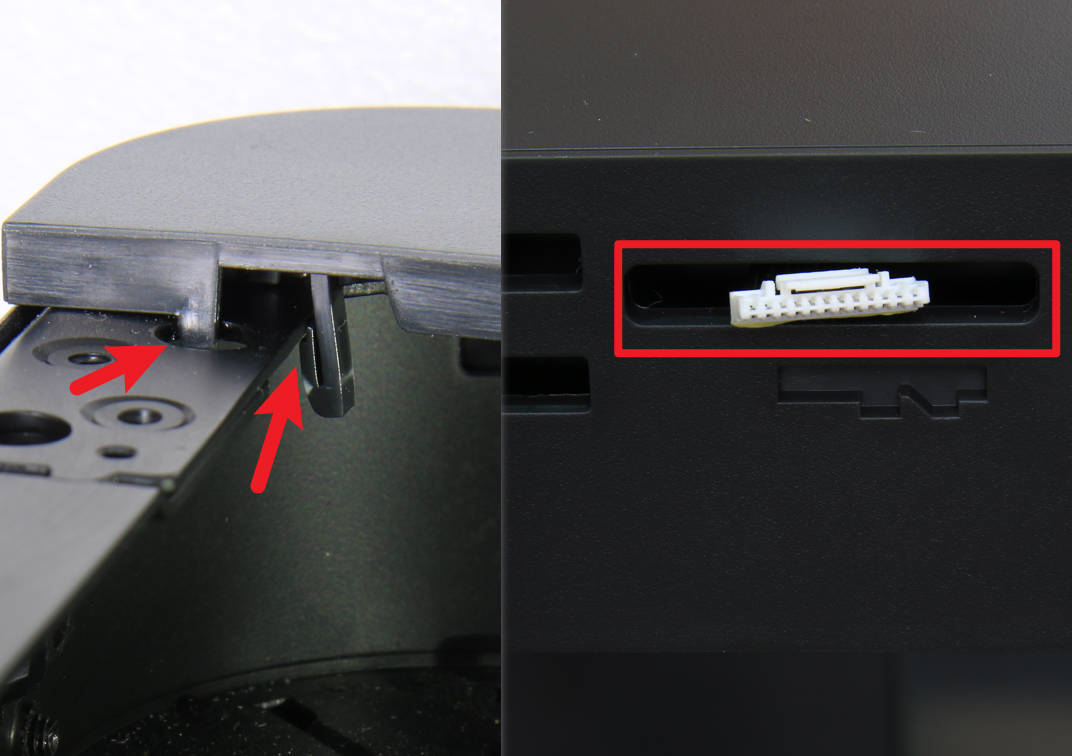

Instale la cubierta frontal en la impresora, preste atención a la posición de la hebilla en el lado derecho y no olvide pasar el cable de la pantalla.
Paso 3 - Fije los tornillos
Fije 3 tornillos para asegurar la cubierta frontal: los 2 delanteros son tornillos de paso fino y el trasero es un tornillo de paso grueso.
Paso 4 - Instale la pantalla
Consulte el contenido relevante de Pantalla para instalar la pantalla.
Verificación
Encienda la impresora, confirme que la pantalla se muestre normalmente y que los botones respondan adecuadamente, luego la instalación es exitosa.
