Reemplazo de la placa de conexión del extrusor-P1P/P1S
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Herramientas

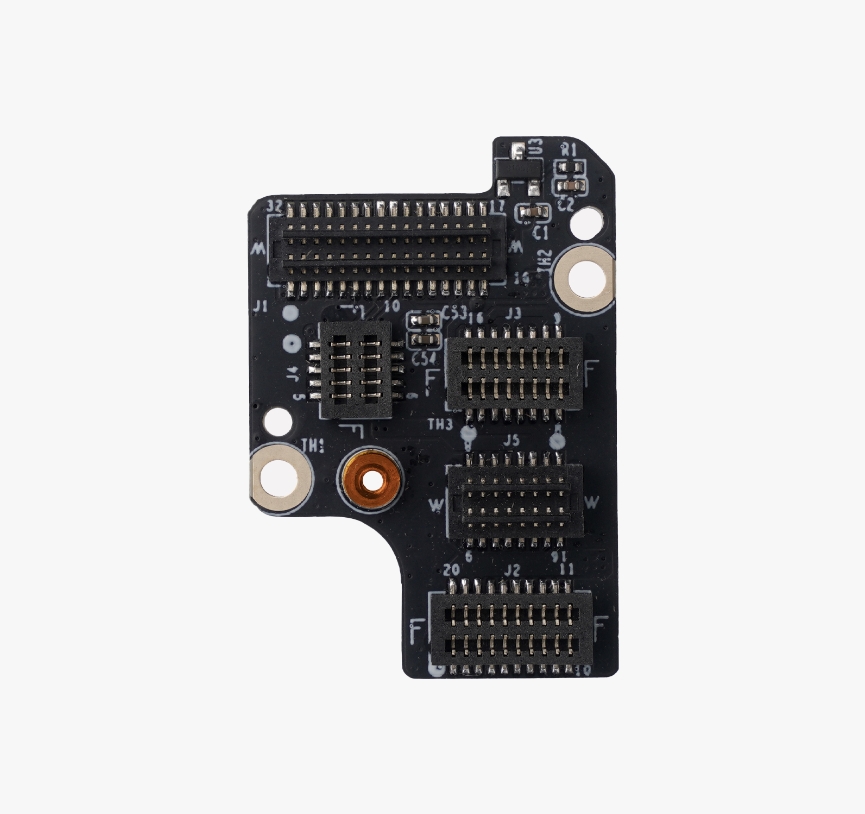

- Nueva placa de conexión del extrusor
- Llave hexagonal H1.5
Preparación
Descargue el filamento y apague la impresora.
ADVERTENCIA! Asegúrese de que todos los cambios en el hotend/cabezal se realicen con la impresora apagada. Desconectar o reconectar cualquier conector mientras la alimentación está activa puede provocar un cortocircuito y causar daños permanentes en las placas del cabezal.
Desmontaje
Paso 1 - Retire el conjunto de cubierta frontal

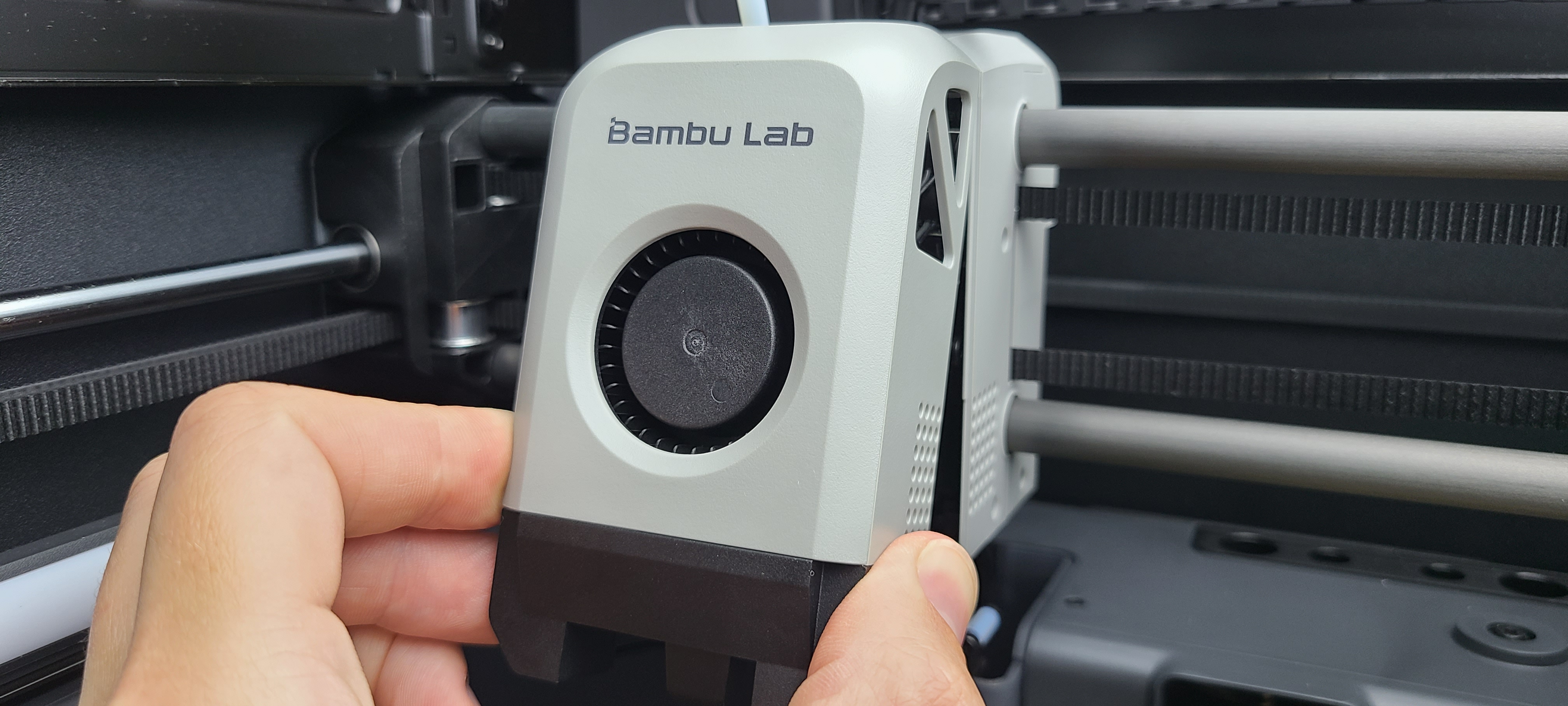

Retire la cubierta frontal del cabezal agarrando los lados inferiores, como se muestra, y tire suavemente. La cubierta permanecerá unida por el cable del ventilador de capa.

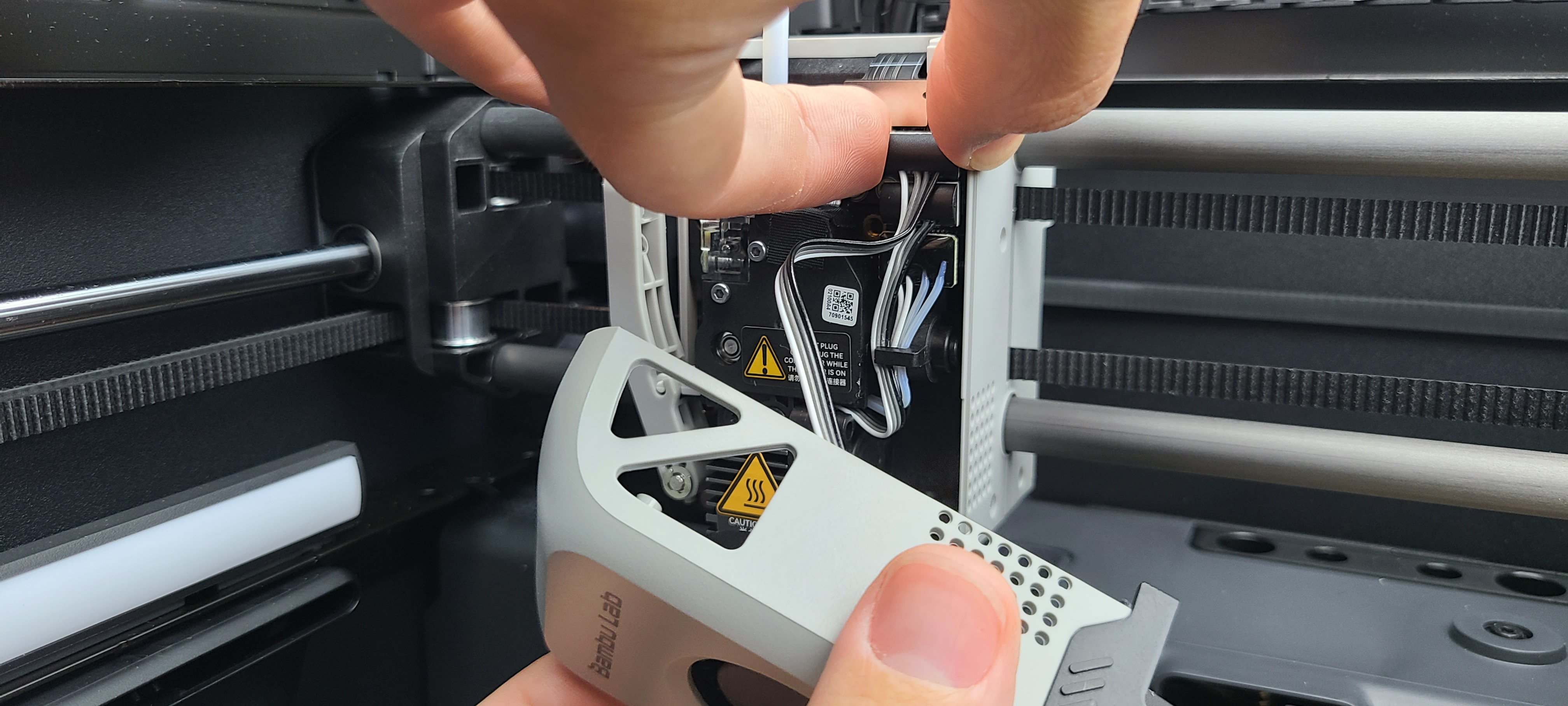

Desconecte el conector del ventilador de capa pinchando el conector negro y tirando. Coloque la cubierta frontal a un lado.

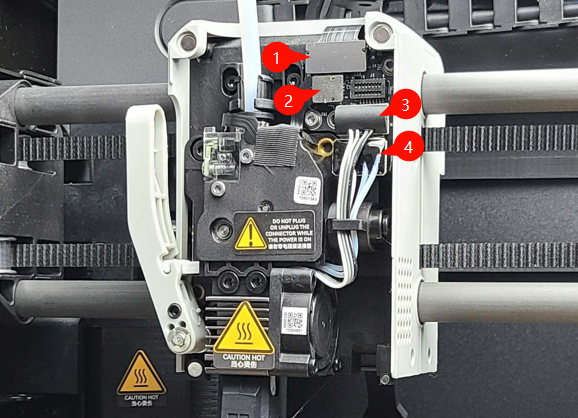

Paso 2 - Retire la placa de conexión
- Cable de cinta FPC (conecta la placa de conexión del extrusor a la placa TH)
- Cable de cinta del interruptor Hall
- Cable del ventilador del hotend
- Cable del termistor del calentador del hotend

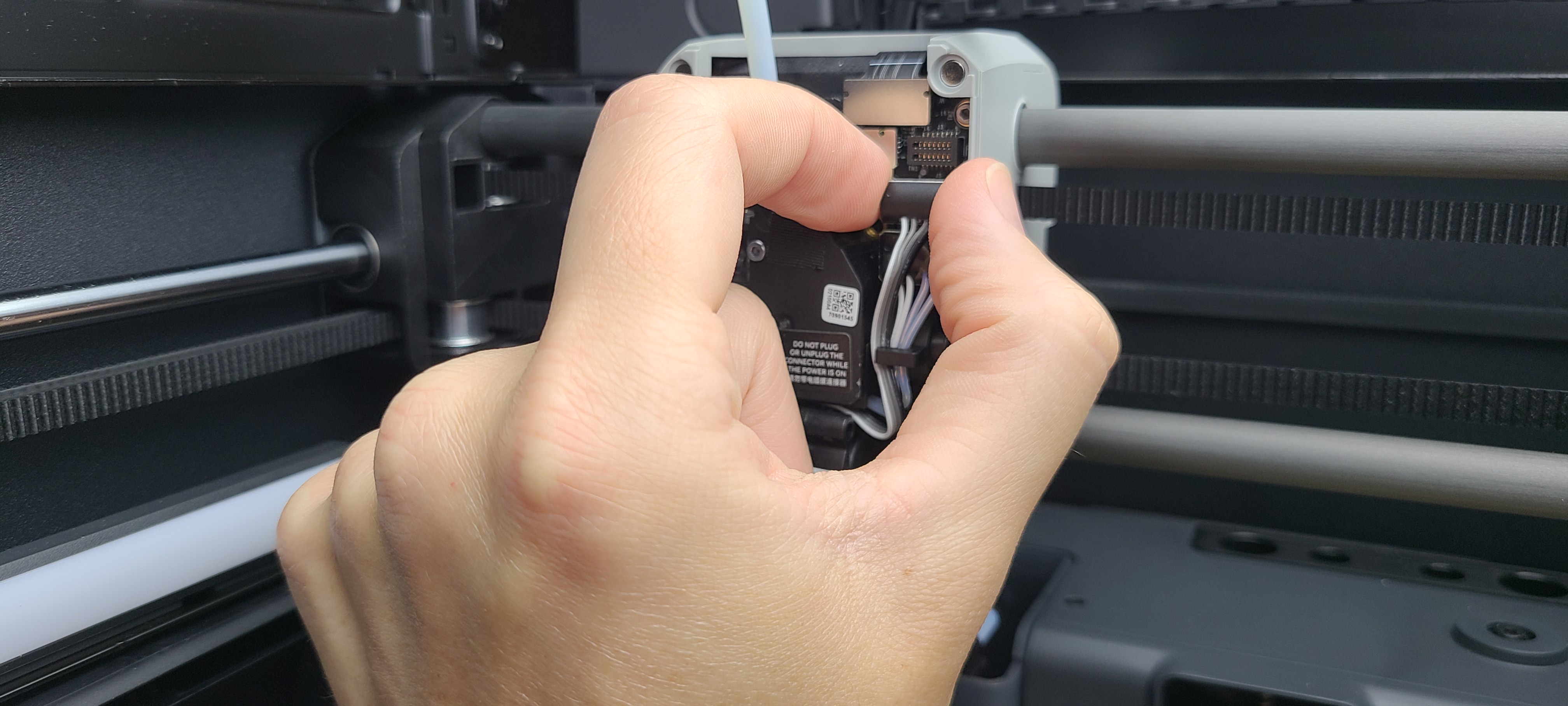

A continuación, desconecte los cuatro conectores descritos anteriormente. Los cables del termistor del calentador del hotend y del ventilador del hotend (los dos inferiores) pueden desconectarse usando el mismo método que el conector del ventilador de enfriamiento.

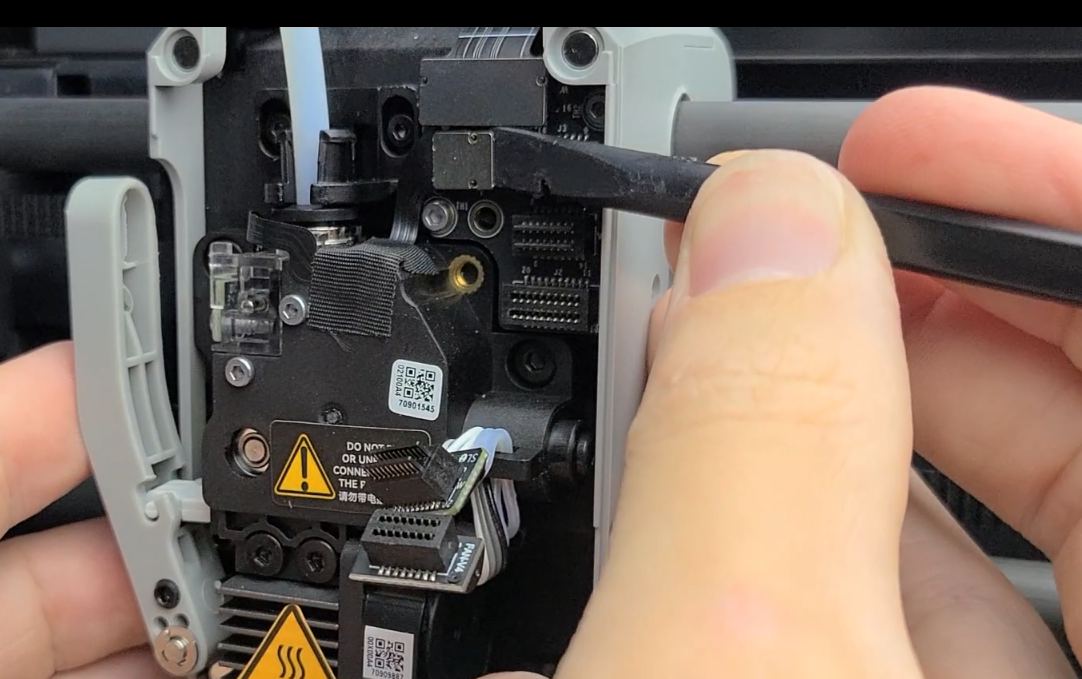

El cable FPC y el interruptor Hall pueden desconectarse levantando suavemente el lado del conector opuesto al cable de cinta conectado, como se muestra a continuación.

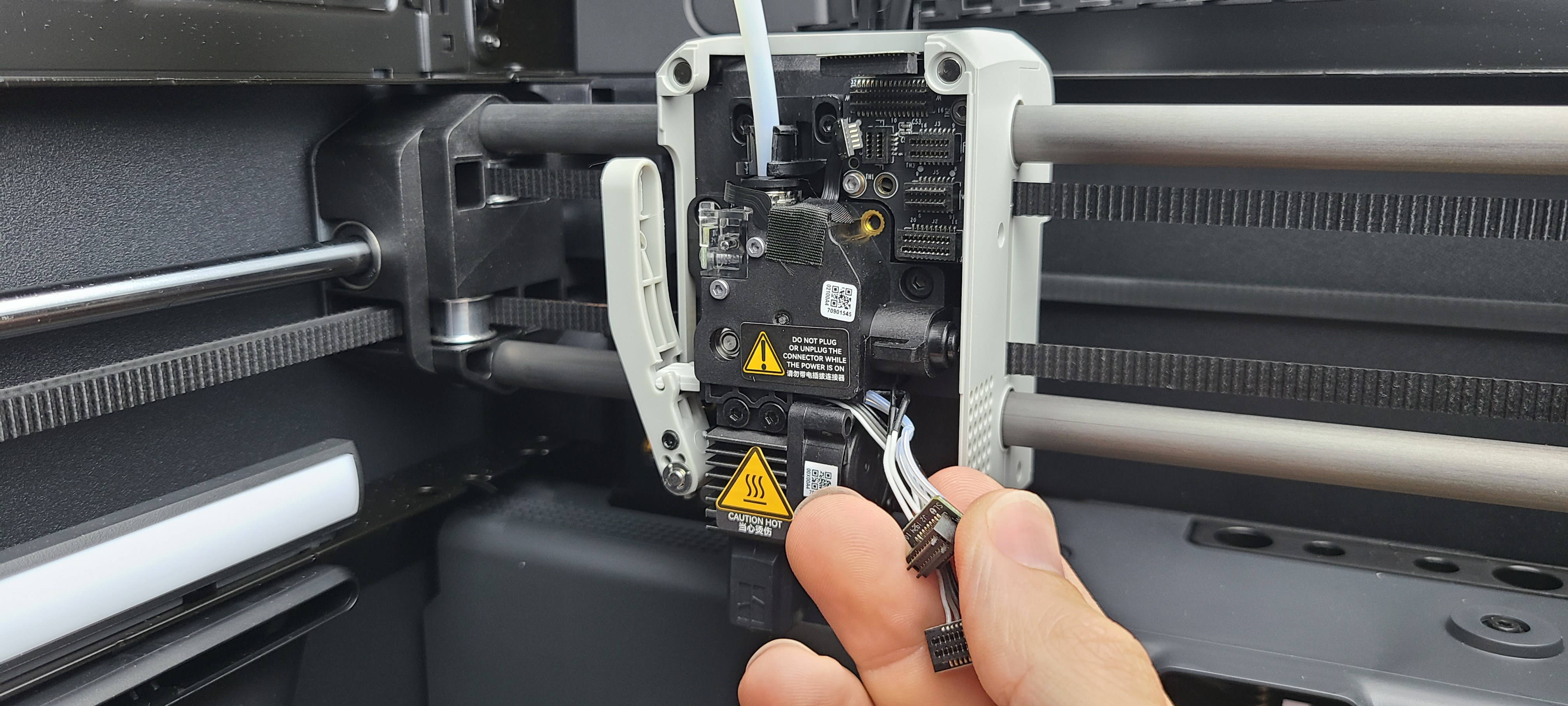

Una vez desconectados todos los elementos, retire suavemente los cables del termistor del calentador del hotend y del ventilador del cable clip para alejarlos del camino.

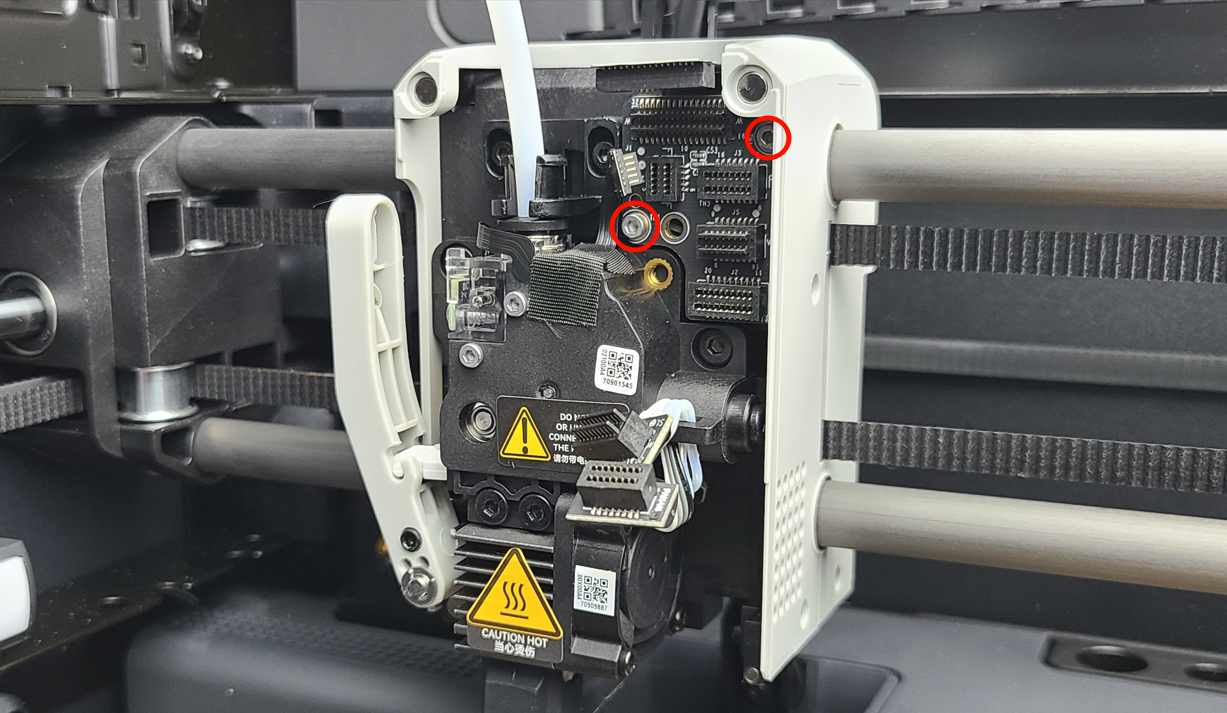

Luego, use una llave hexagonal H1.5 para retirar los dos tornillos y quitar la placa de conexión. Deslice suavemente la placa hacia la izquierda y hacia afuera para retirarla completamente.
Montaje
Paso 1 - Instale la placa de conexión del extrusor

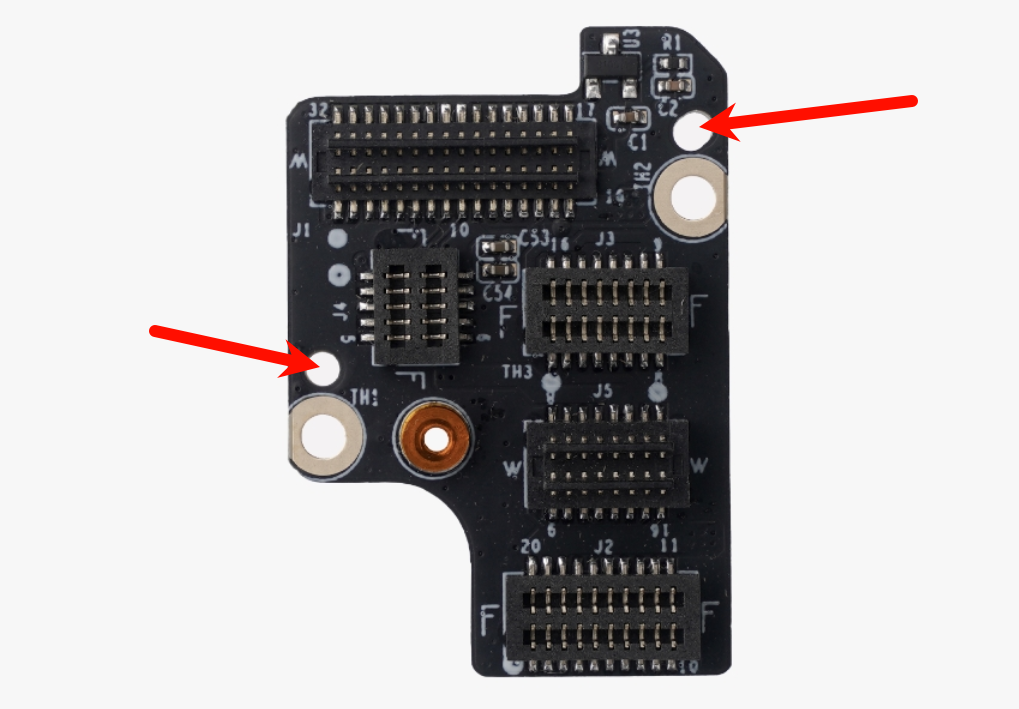

Al colocar la nueva placa de conexión del extrusor, observe los dos agujeros de alineación, como se muestra. Asegúrese también de evitar que se pinchen los cables o conectores sueltos detrás de la placa.

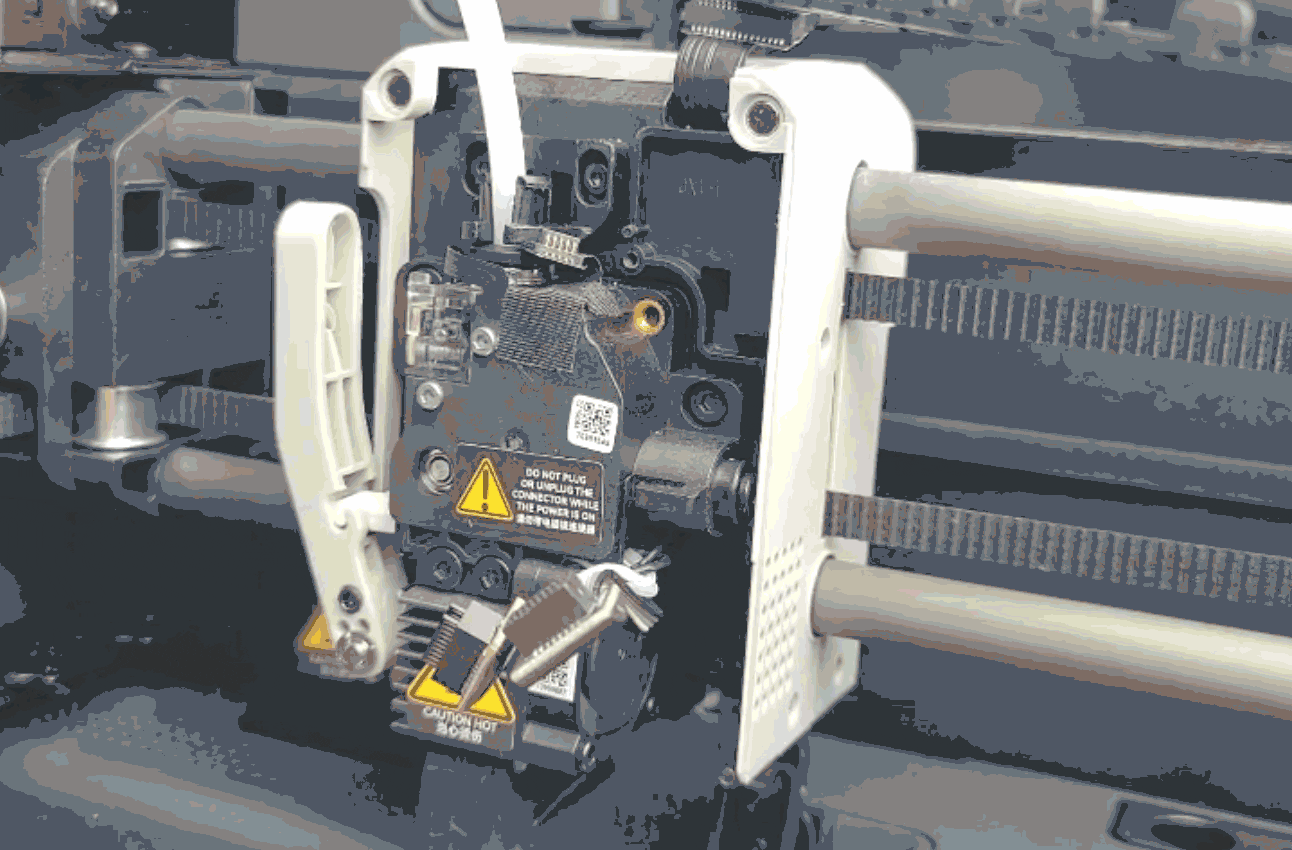

Inserte la placa desde el lado izquierdo con un ligero ángulo. Luego, aplane la placa contra el cabezal y deslice suavemente hacia la derecha, sobre el pin de alineación superior derecho (que está detrás del imán en la carcasa externa del cabezal). El gif a continuación demuestra cómo colocar la placa sobre los pines de alineación.
Una vez alineada correctamente, reinstale ambos tornillos.
Paso 2 – Reinstalación de los conectores
Al alinear los conectores, alineelos cuidadosamente y trate de insertarlos suavemente. Nunca fuerce los conectores. Si no se insertan fácilmente en sus receptáculos, realinee y pruebe suavemente de nuevo.

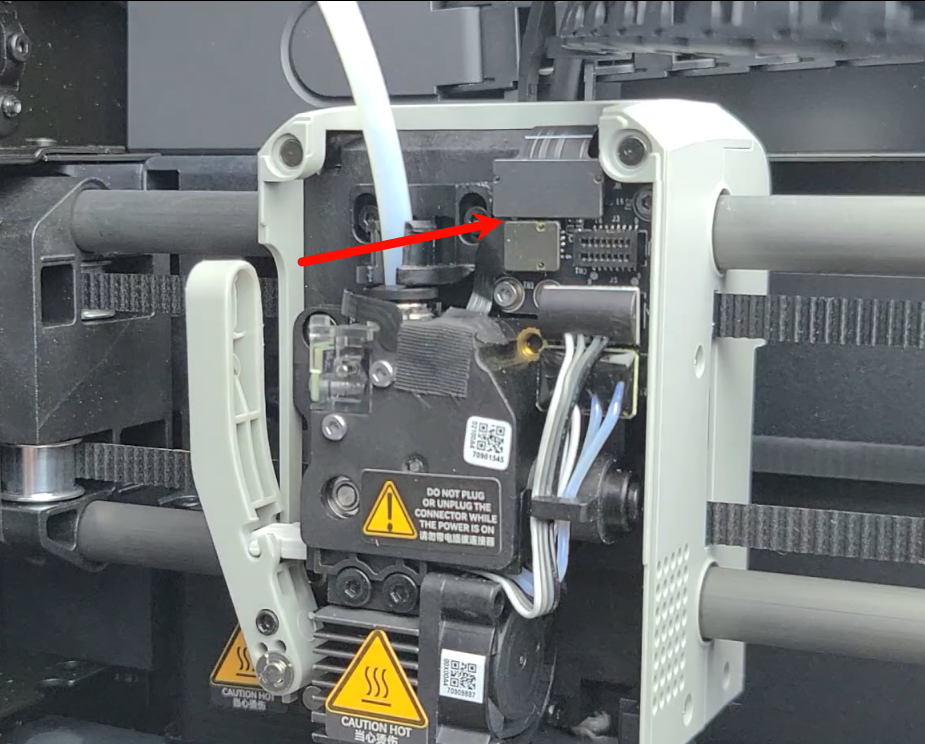

Conecte el conector del termistor del calentador del hotend en la parte inferior, luego el conector del ventilador del hotend justo por encima. A continuación, reconecte los conectores de cinta en la parte superior. Tenga en cuenta que los conectores de cinta están correctamente alineados cuando están alineados entre sí y hay un espacio de aproximadamente 1 mm entre ellos, como se muestra a continuación.
Paso 3 – Instale la cubierta frontal del cabezal
Conecte el cable del ventilador de la cubierta frontal a la placa de conexión del extrusor y reemplace la cubierta frontal del cabezal alineando las esquinas superiores y permitiendo que los imanes atraigan la cubierta en su lugar.

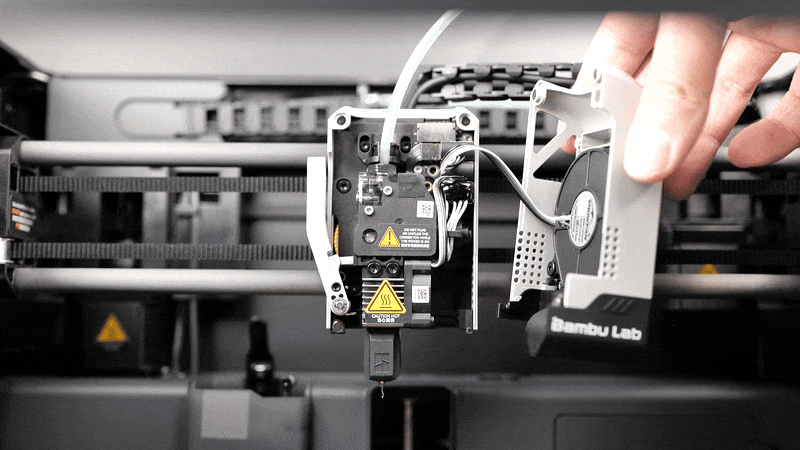

La colocación de la cubierta del cabezal debe ser sencilla y fácil, como se muestra en el gif a continuación.
Verificación de finalización/éxito
- Inspeccione visualmente la alineación de la placa de conexión del extrusor y sus conectores, asegurándose de que no haya conectores sueltos o mal alineados.

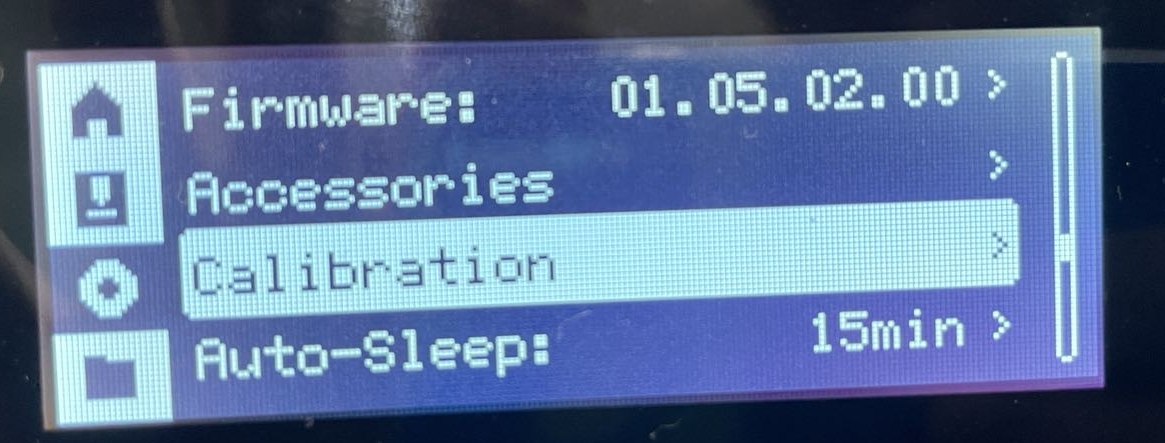

- Encienda la impresora e inicie el proceso de calibración del dispositivo. Si la calibración tiene éxito, la operación fue exitosa.
Notas finales
Esperamos que el guía detallado proporcionado haya sido útil e informativo.
Si este guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
