Un jig de láser es un soporte personalizado diseñado para sostener y alinear múltiples objetos pequeños, como tarjetas de presentación metálicas o etiquetas redondas, en una cuadrícula precisa sobre la cama del láser. Garantiza una posición consistente de la cabeza de láser, permitiendo grabar logotipos, texto o diseños con precisión en lotes. También elimina problemas de alineación, evita el movimiento durante la grabación y habilita un procesamiento eficiente por lotes. En esta wiki, demostraremos cómo grabar en láser etiquetas de acero inoxidable y tarjetas de presentación de aluminio con la ayuda de jigs de láser.
Herramientas y Materiales Necesarios
-
Impresora 3D Bambu Lab con módulo láser: H2C Laser Full Combo, H2D Laser Full Combo o H2S Laser Full Combo.
-
Modelos 3D de jigs de láser: Los imprimiremos en 3D y colocaremos el material a grabar en la parte superior.
-
Bambu Studio: Para preparar los jigs de láser para impresión 3D.
-
Bambu Suite: Para preparar diseños de grabado láser.
-
Filamento para impresora 3D: Para imprimir los jigs de láser.
-
Blancos para grabado láser: Para esta wiki, utilizaremos etiquetas de acero inoxidable de 20/30 mm y Tarjetas de Aluminio.
Grabado Láser en Etiquetas de Acero Inoxidable
Impresión 3D de los Jigs de Láser
El primer paso es descargar los jigs de láser y imprimirlos en 3D. Para grabar láser en etiquetas de acero inoxidable, utilizaremos el jig redondo para etiquetas de acero inoxidable de Orbrak, disponible en Makerworld.

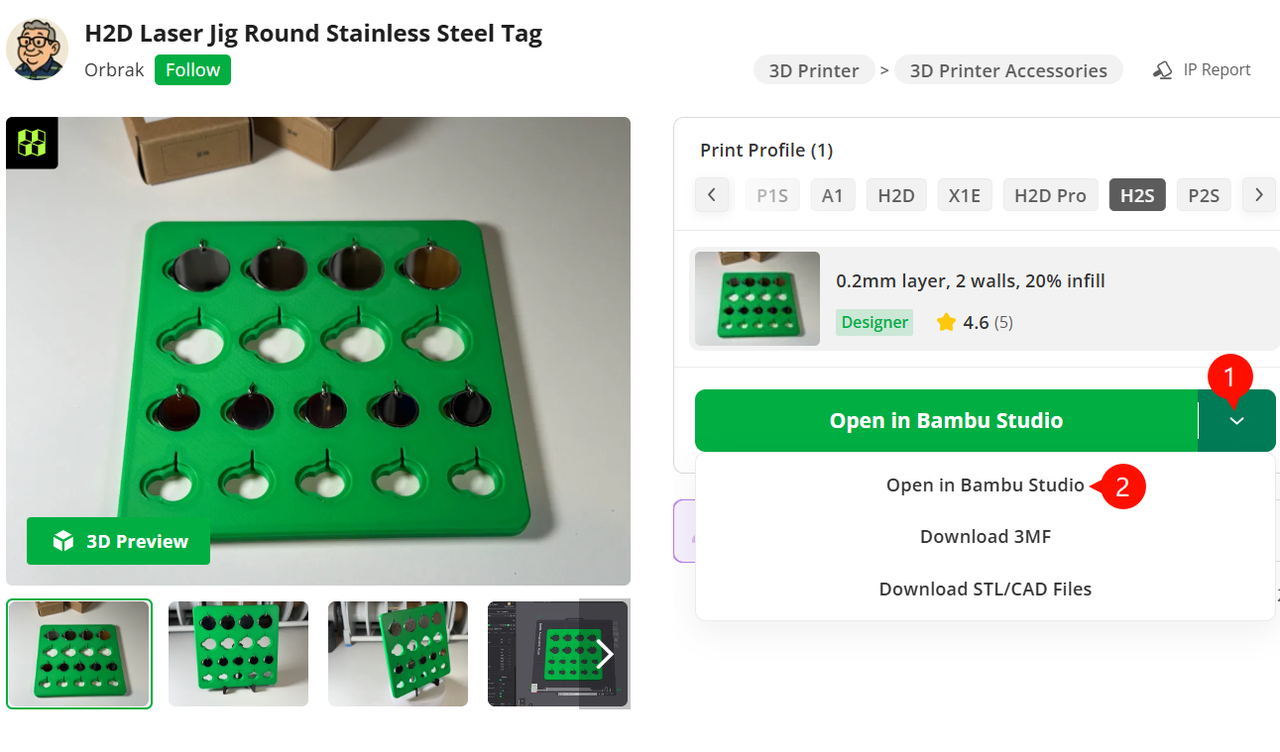

Para descargar, haz clic en la pequeña flecha hacia abajo y selecciona Abrir en Bambu Studio.

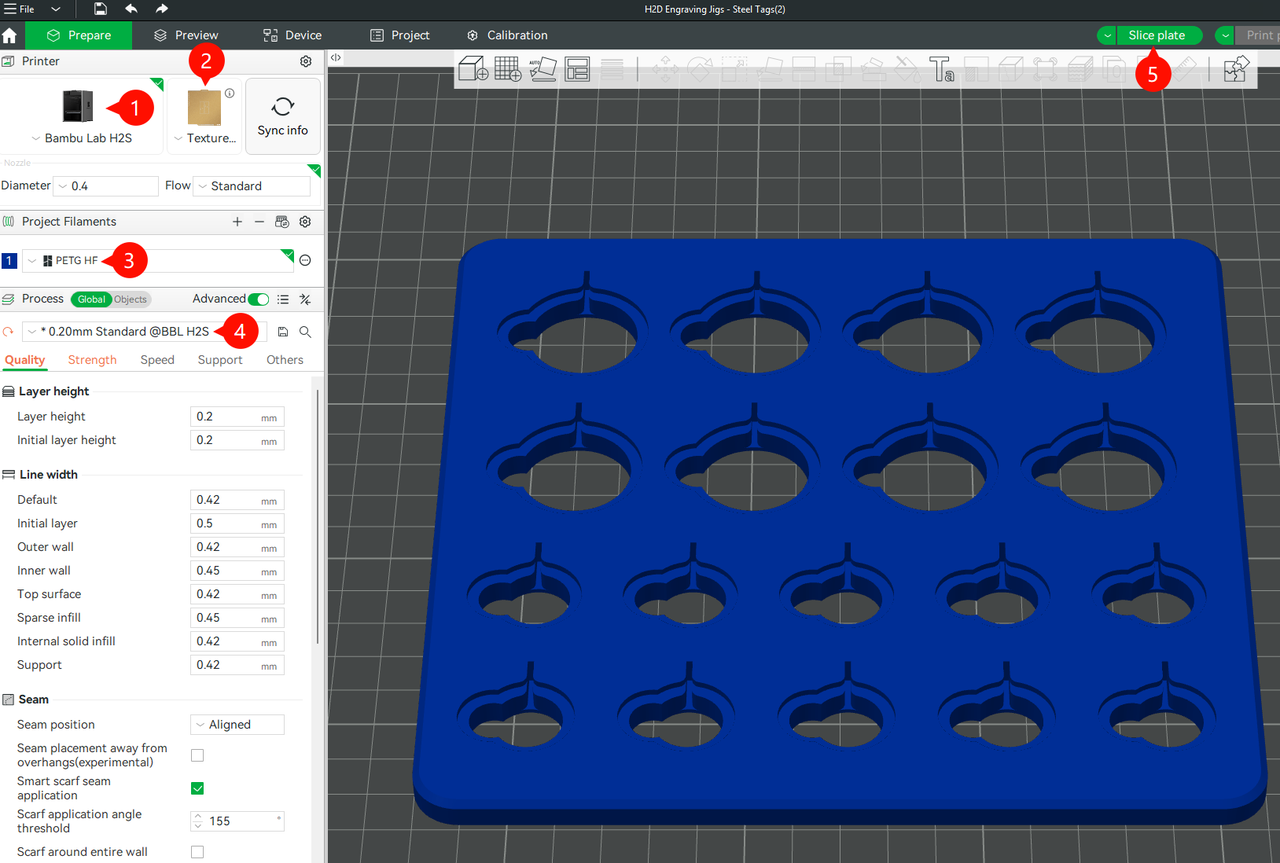

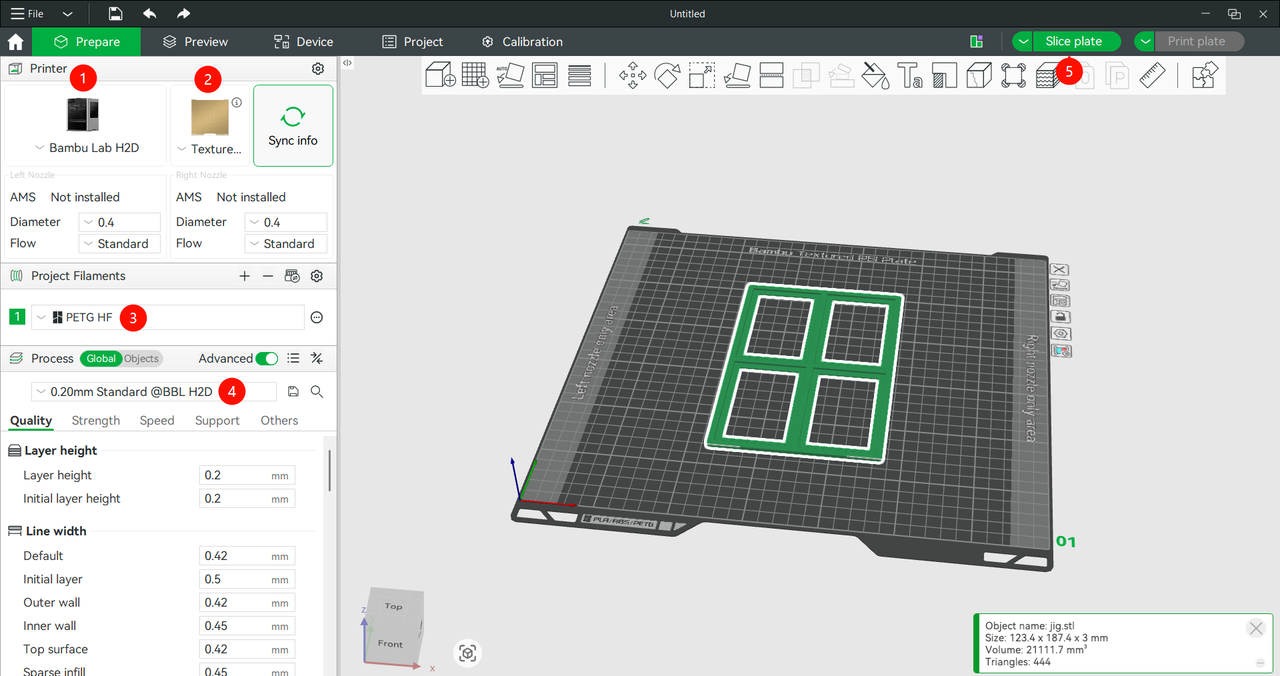

Después de importar el diseño a Bambu Studio, aplica la siguiente configuración básica:
- Selecciona la impresora 3D.
- Selecciona el tipo de placa de impresión para coincidir con el filamento que deseas imprimir.
- Selecciona el tipo de filamento y color.
- Selecciona la altura de capa. Una altura de capa más baja proporcionará más detalle, pero también aumentará el tiempo de impresión.
- Haz clic en Cortar Placa en la esquina superior derecha de la ventana.

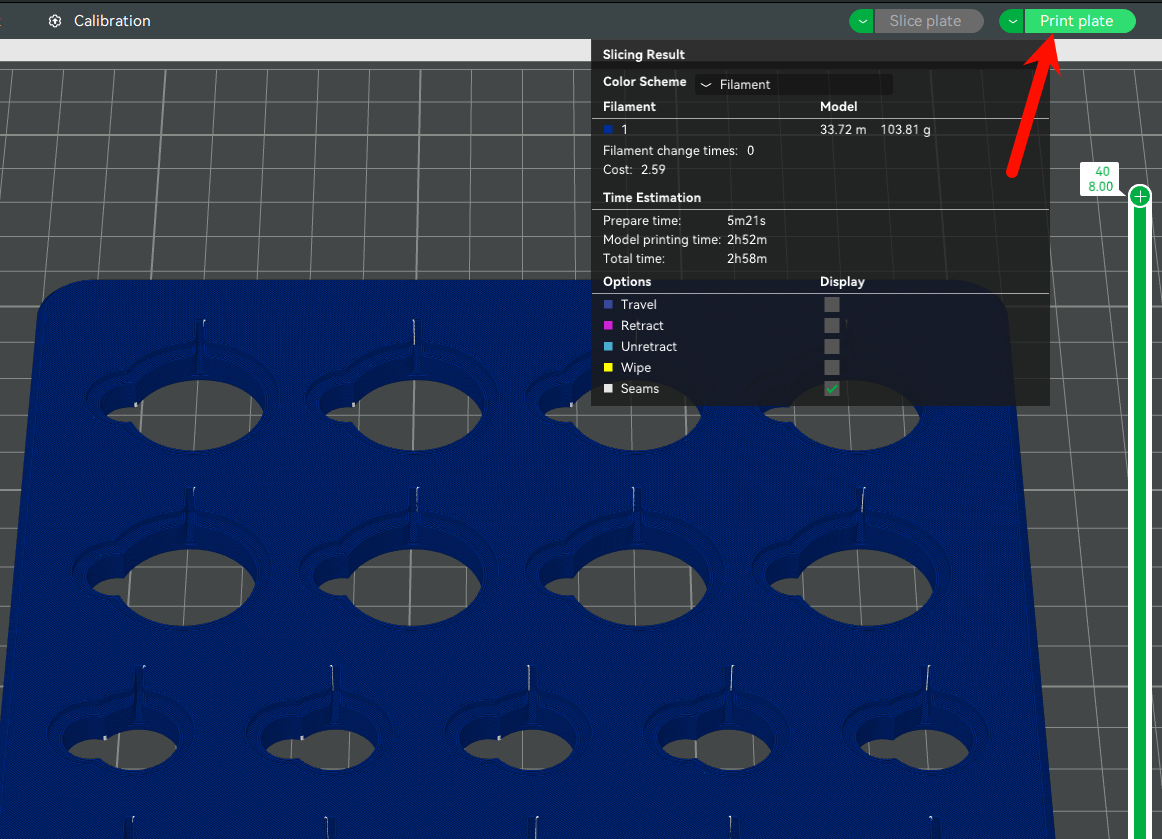

Después de cortar, haz clic en Imprimir Placa.

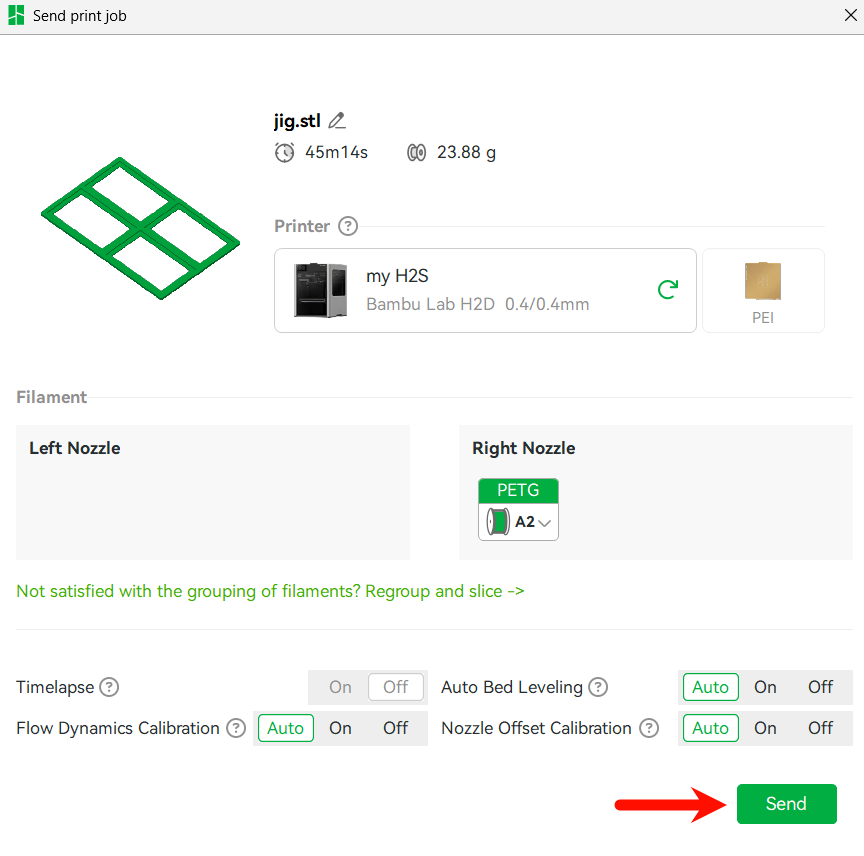

Confirma la impresora y el filamento, luego haz clic en Enviar.

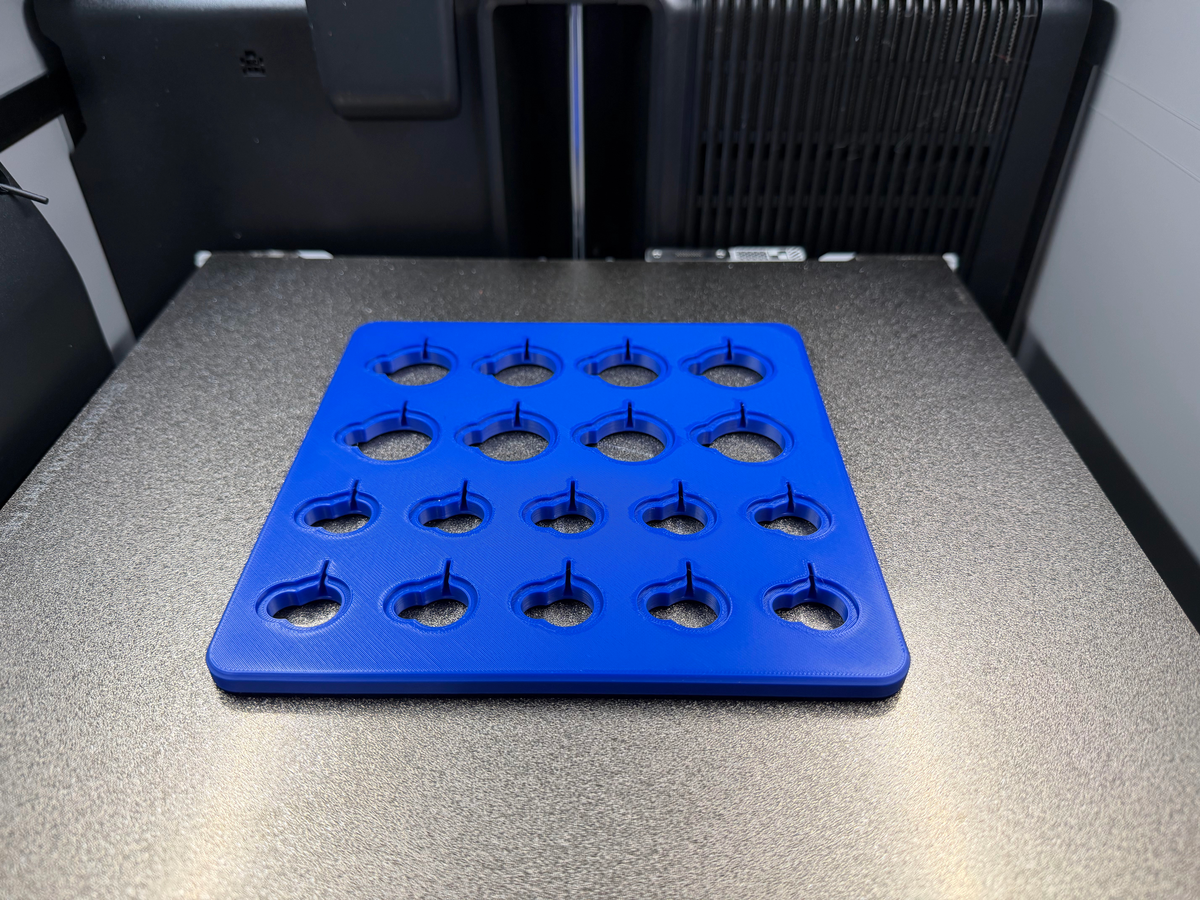

El proceso de impresión 3D comenzará. Después de la impresión 3D, el diseño tendrá el siguiente aspecto.
Configuración del Módulo Láser y Panel de Panal

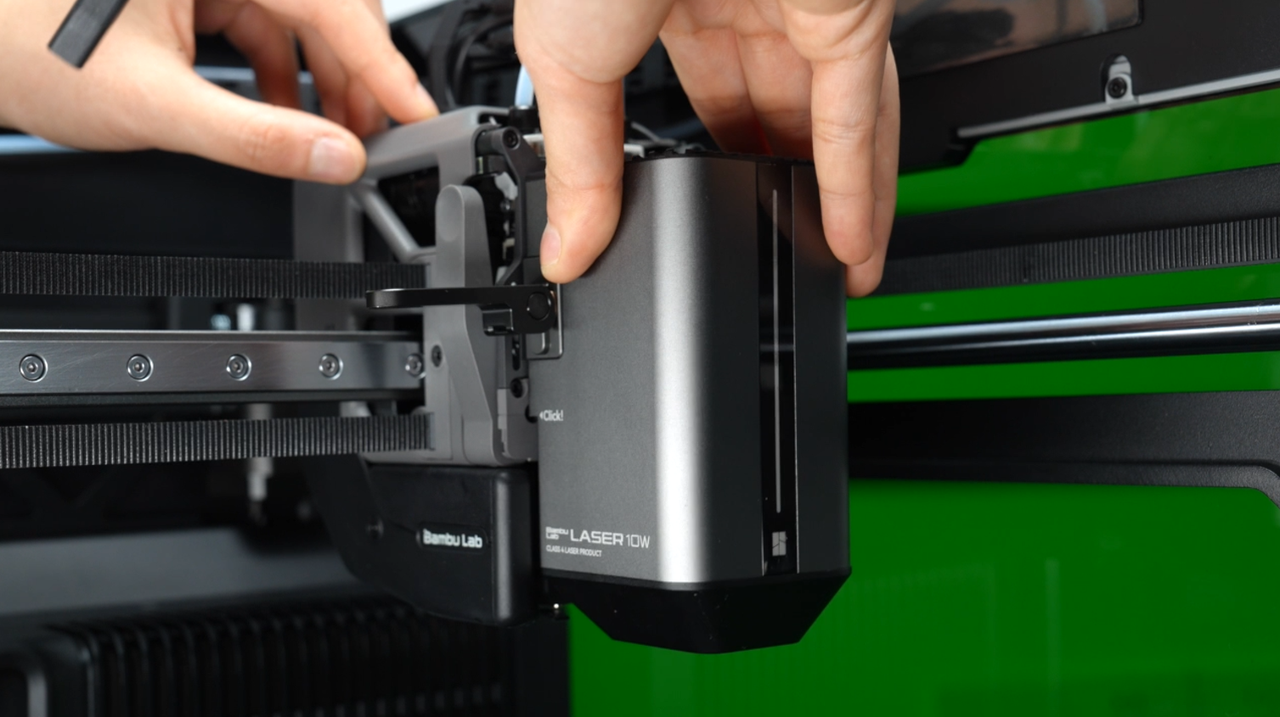

Para instalar el módulo láser y el panel de panal, consulta la guía de instalación del módulo láser.
Después de instalar, inicia el proceso de calibración.
Colocar el Material de Láser en los Jigs

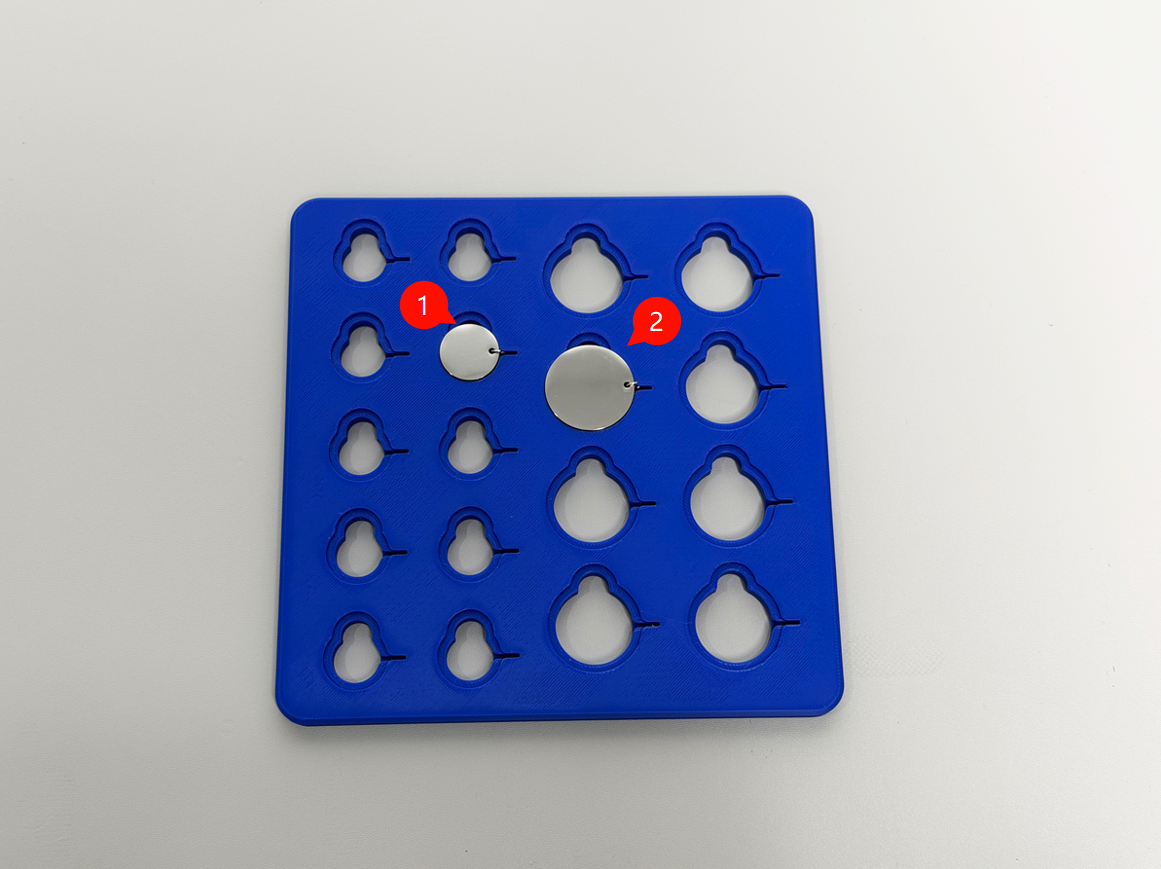

Coloca el material que deseas grabar en el jig de láser. En este ejemplo, utilizaremos dos etiquetas de acero inoxidable, una de 20 mm y otra de 30 mm, como se muestra a continuación.

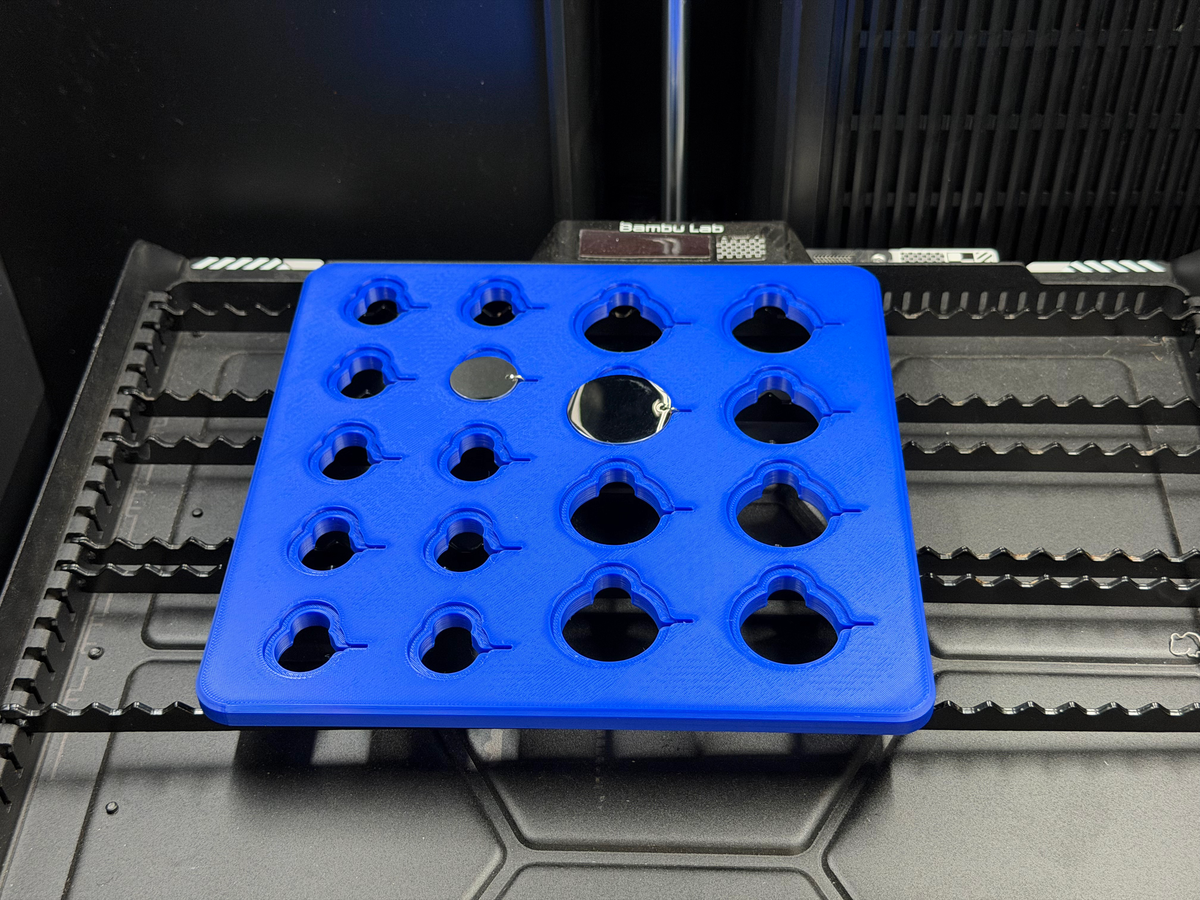

A continuación, colócalo sobre el Panel de Panal, como se muestra a continuación.
Preparación del Diseño para Grabado Láser

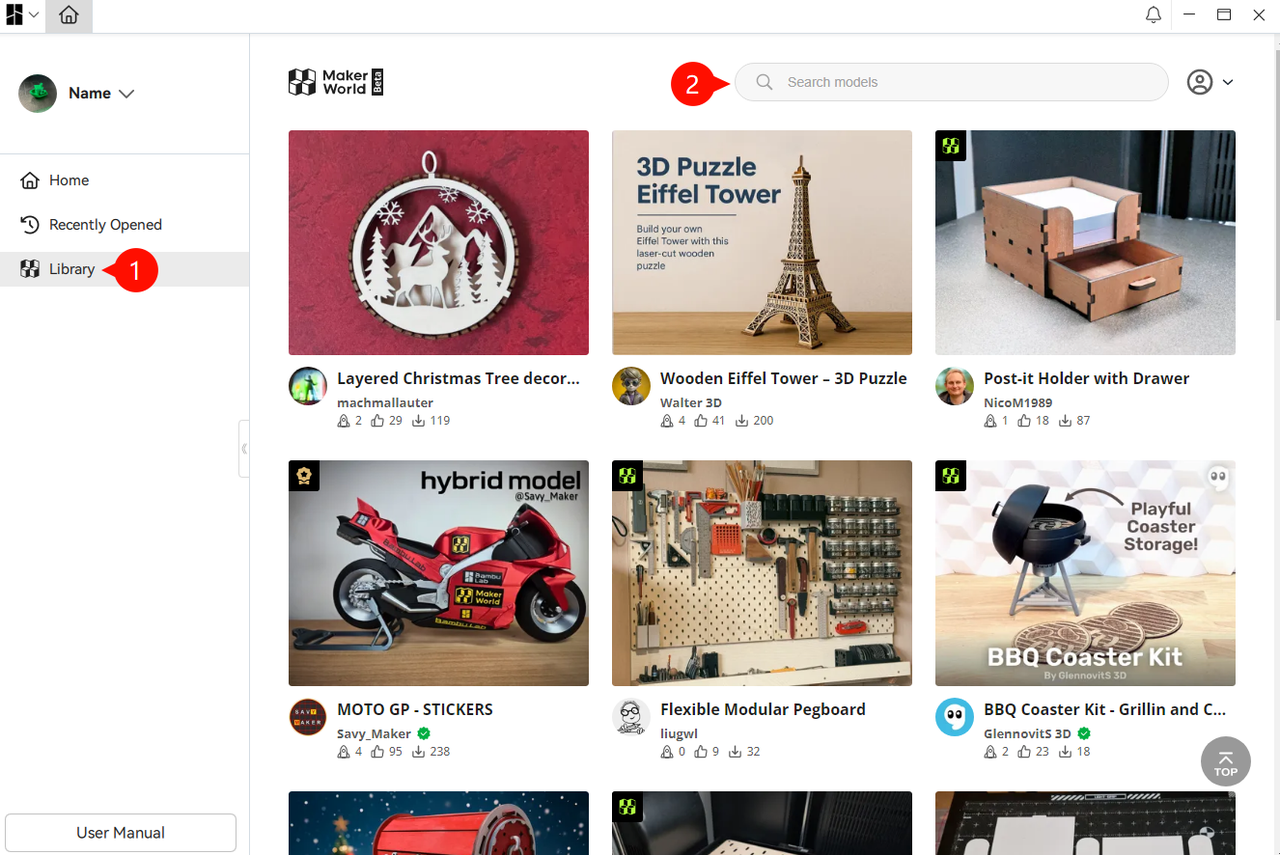

Utilizaremos los diseños disponibles en Makerworld para grabar las etiquetas de acero inoxidable. Para ello, abre Bambu Suite, ve a la Biblioteca y busca los diseños en la barra de búsqueda.
Buscaremos "etiquetas" y seleccionaremos esta Etiqueta de Identificación para Mascotas.

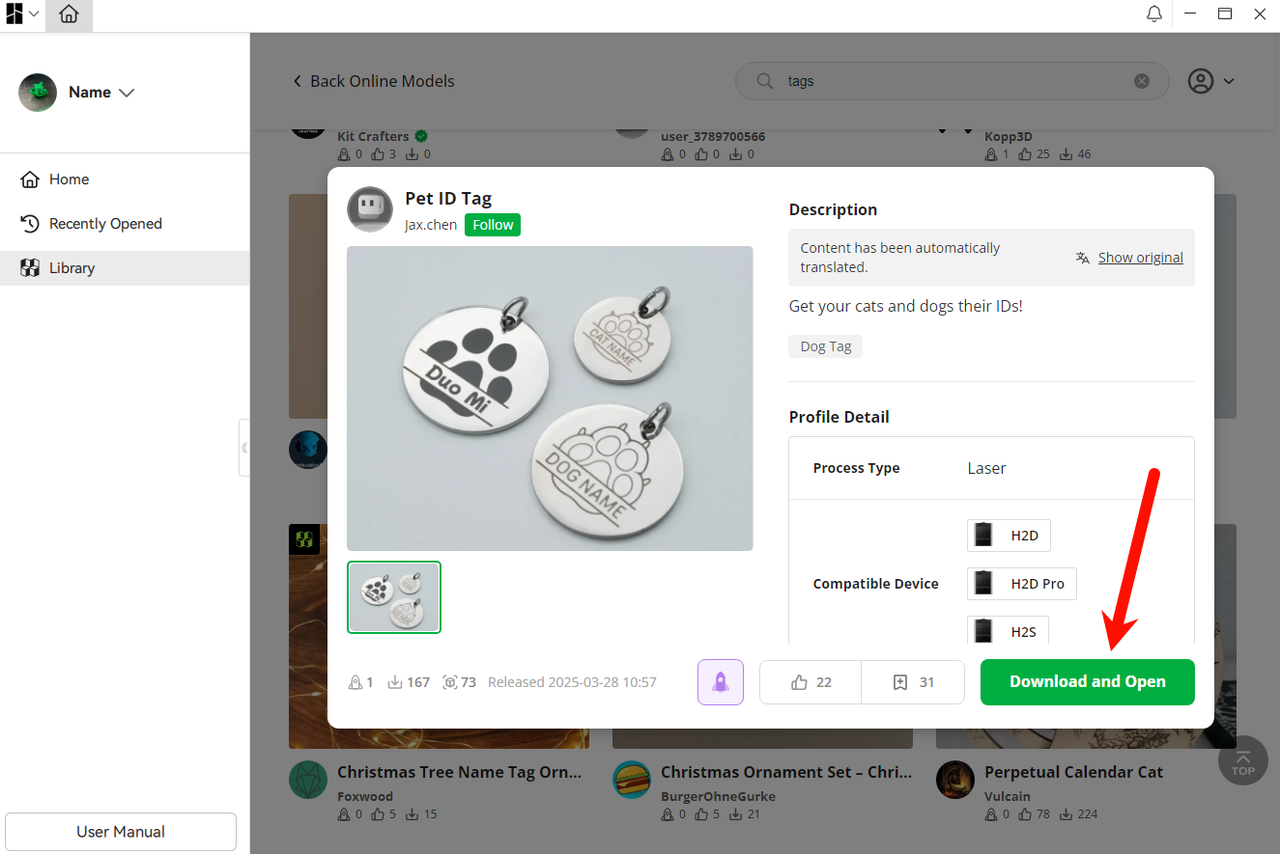

Haz clic en ella, luego selecciona Descargar y Abrir.

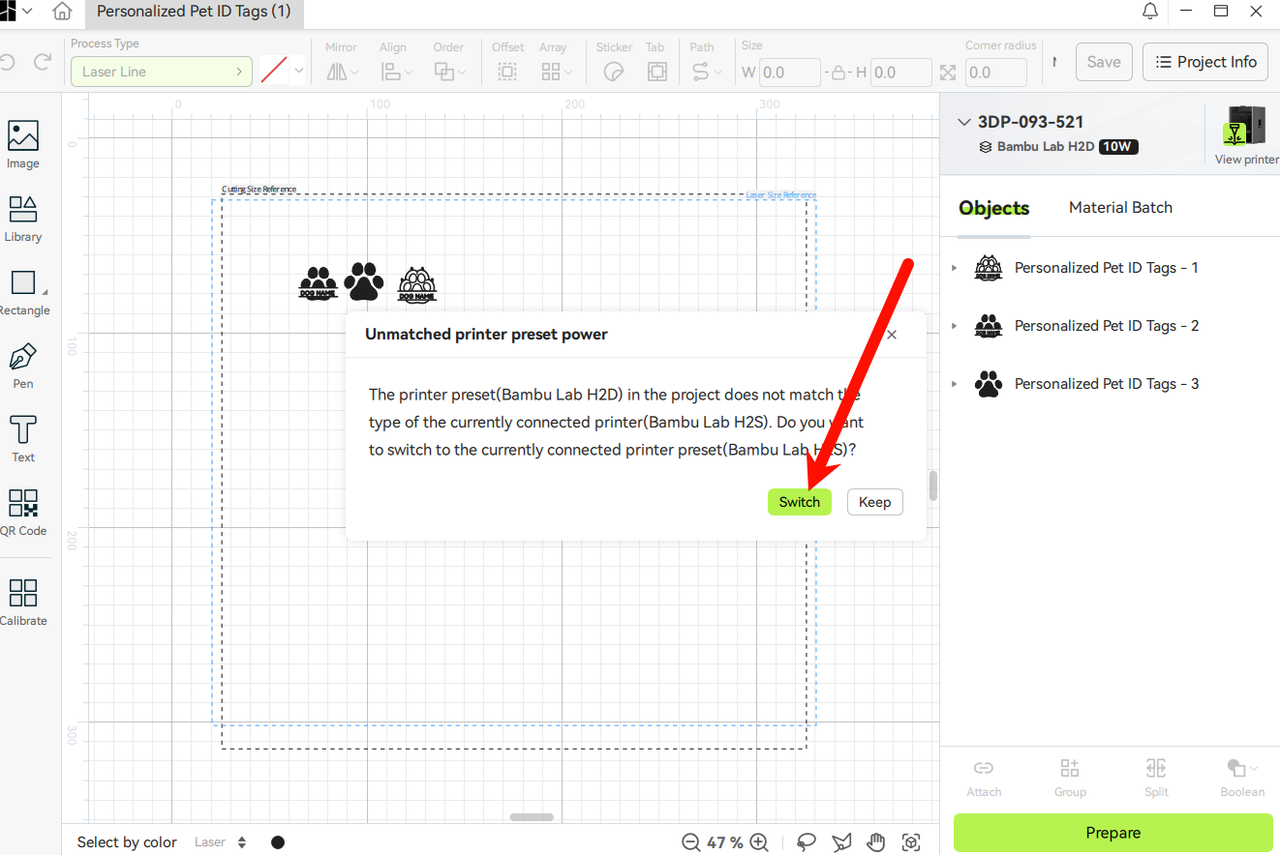

Por defecto, el diseño está configurado para H2D. Si estás utilizando H2C o H2S, haz clic en Cambiar en el mensaje que aparece para cambiarlo.

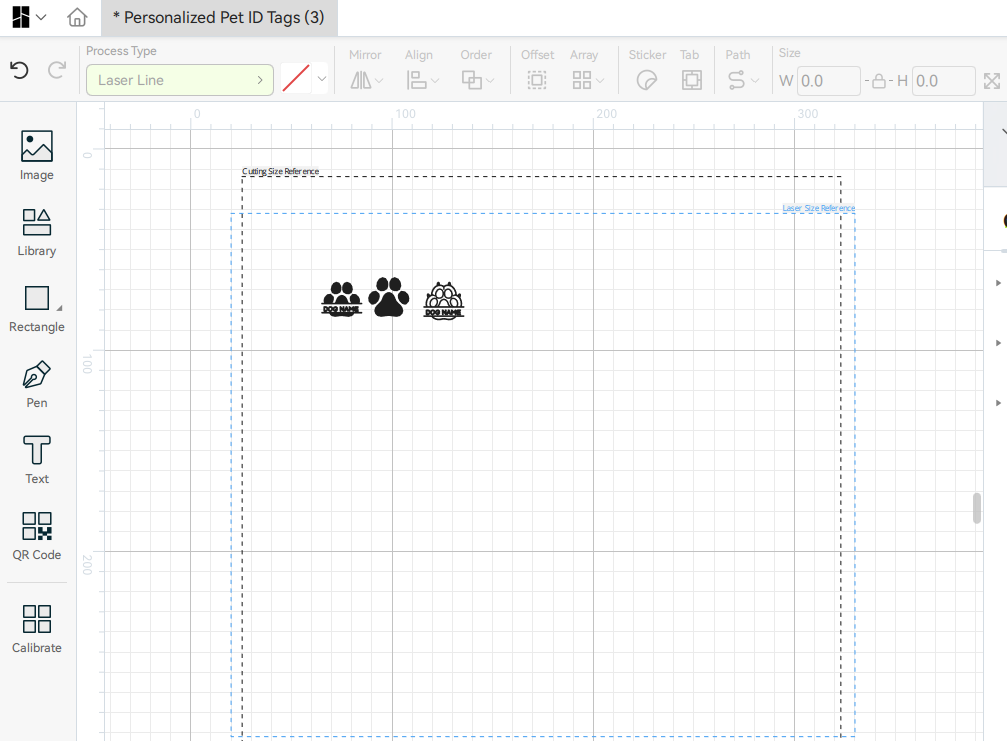

El diseño aparecerá en el área de trabajo, como se muestra a continuación.
Eliminaremos dos y mantendremos solo uno (la primera opción). Puedes acercar para verlo claramente.

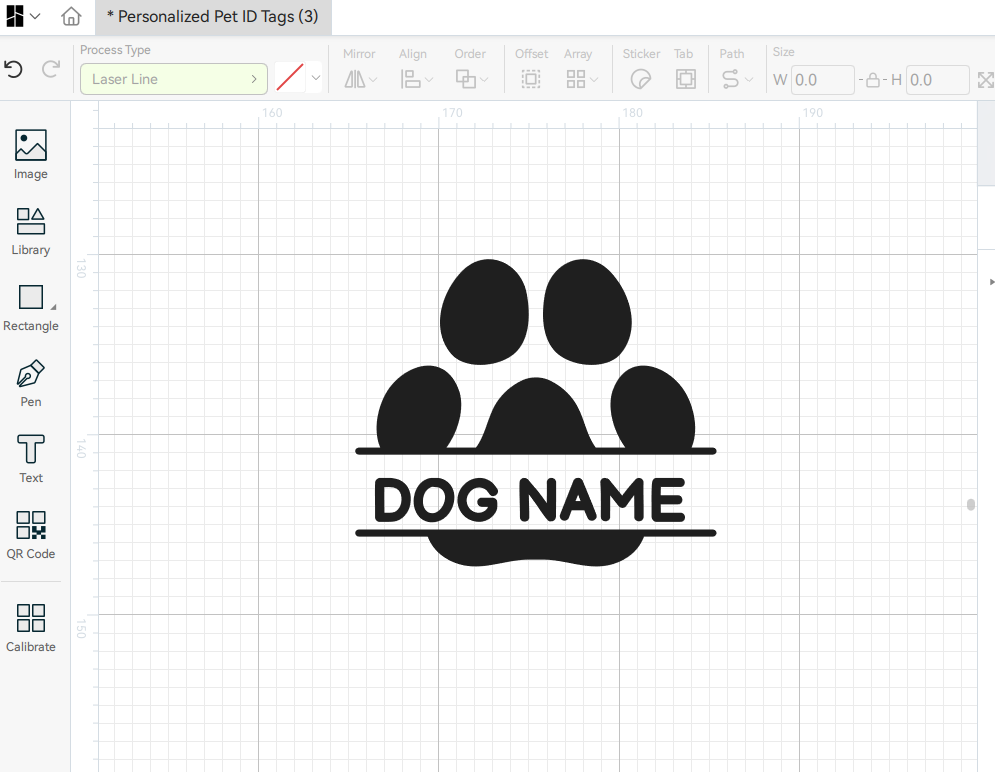

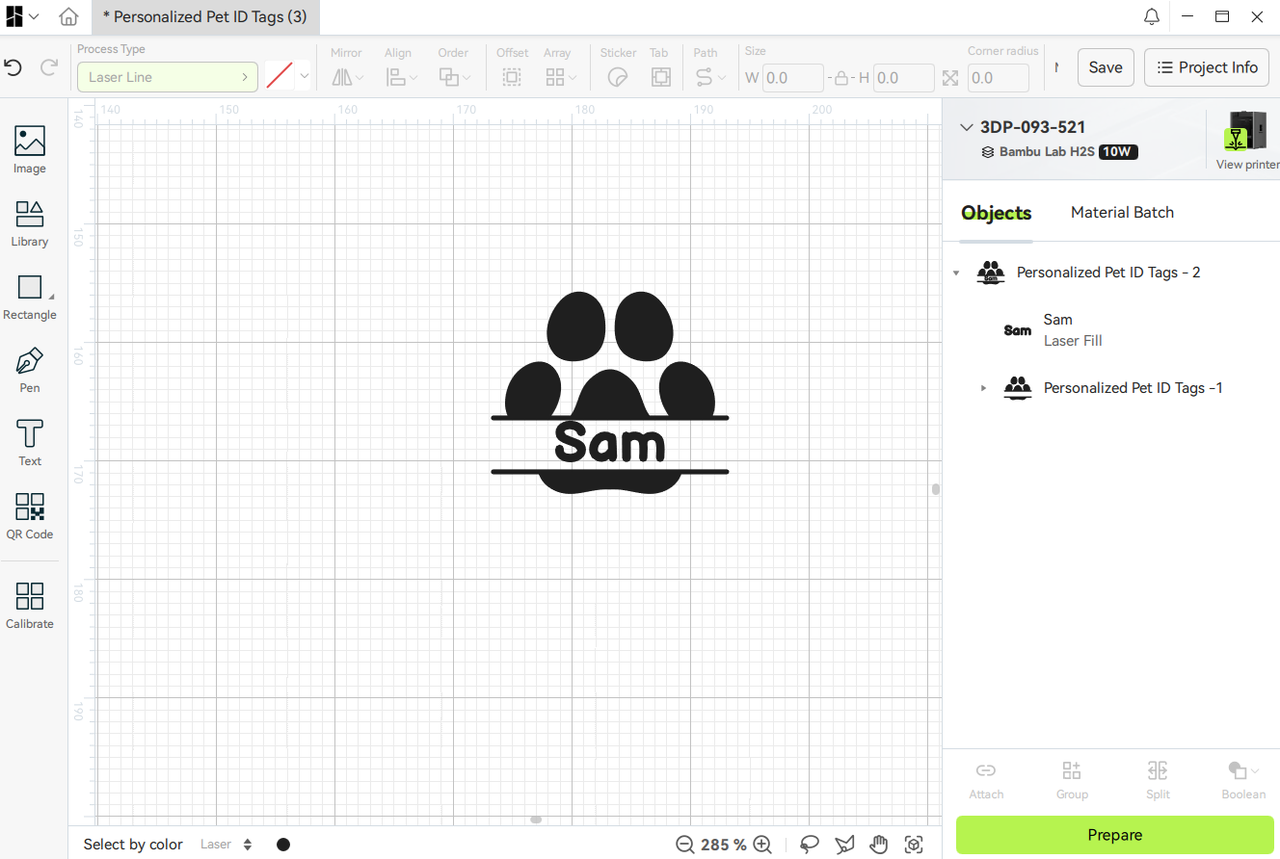

Para cambiar el texto, haz doble clic en el nombre y escribe el nuevo nombre. En nuestro caso, lo nombraremos Sam.

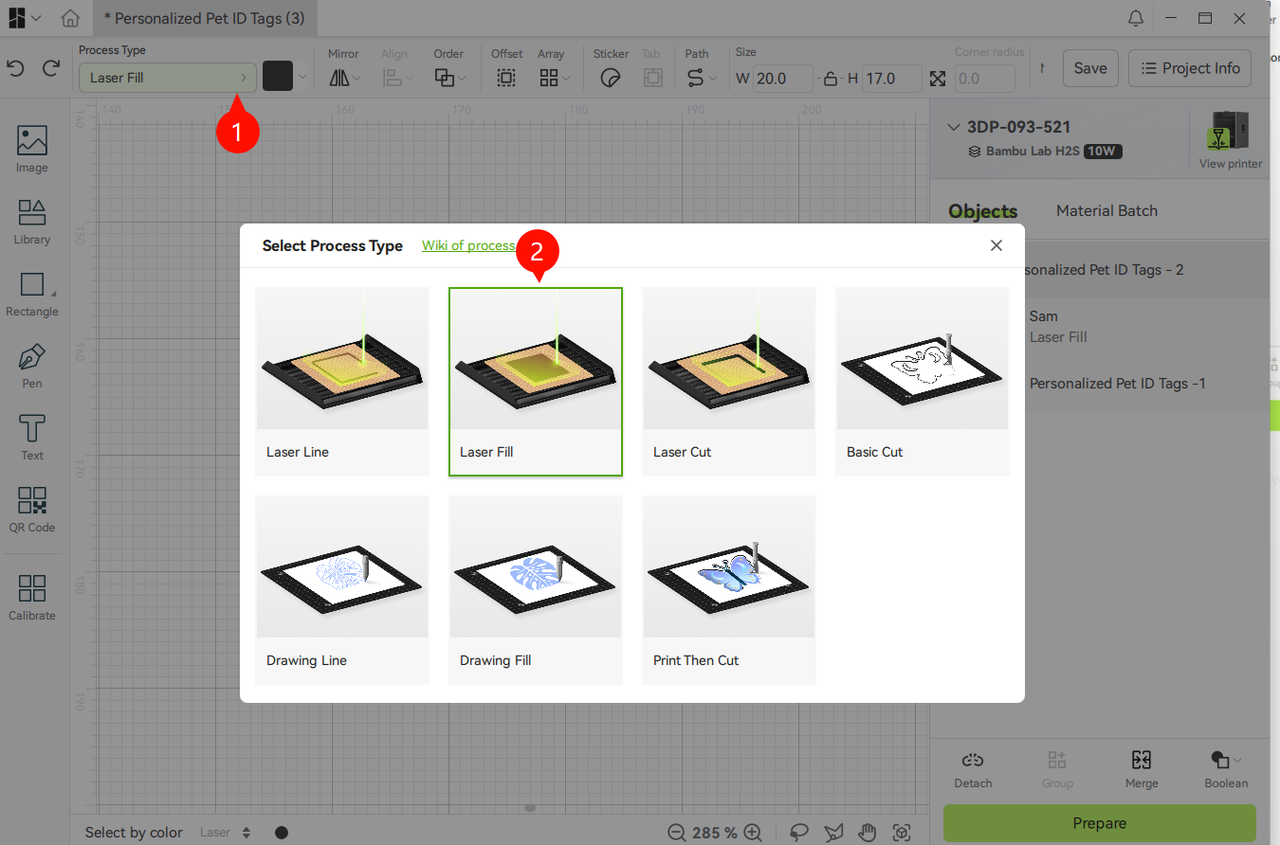

En Tipo de Proceso, selecciona la opción Laser Fill. Para más detalles sobre los tipos de procesos, consulta la wiki Introducción a los tipos de procesamiento 2D.

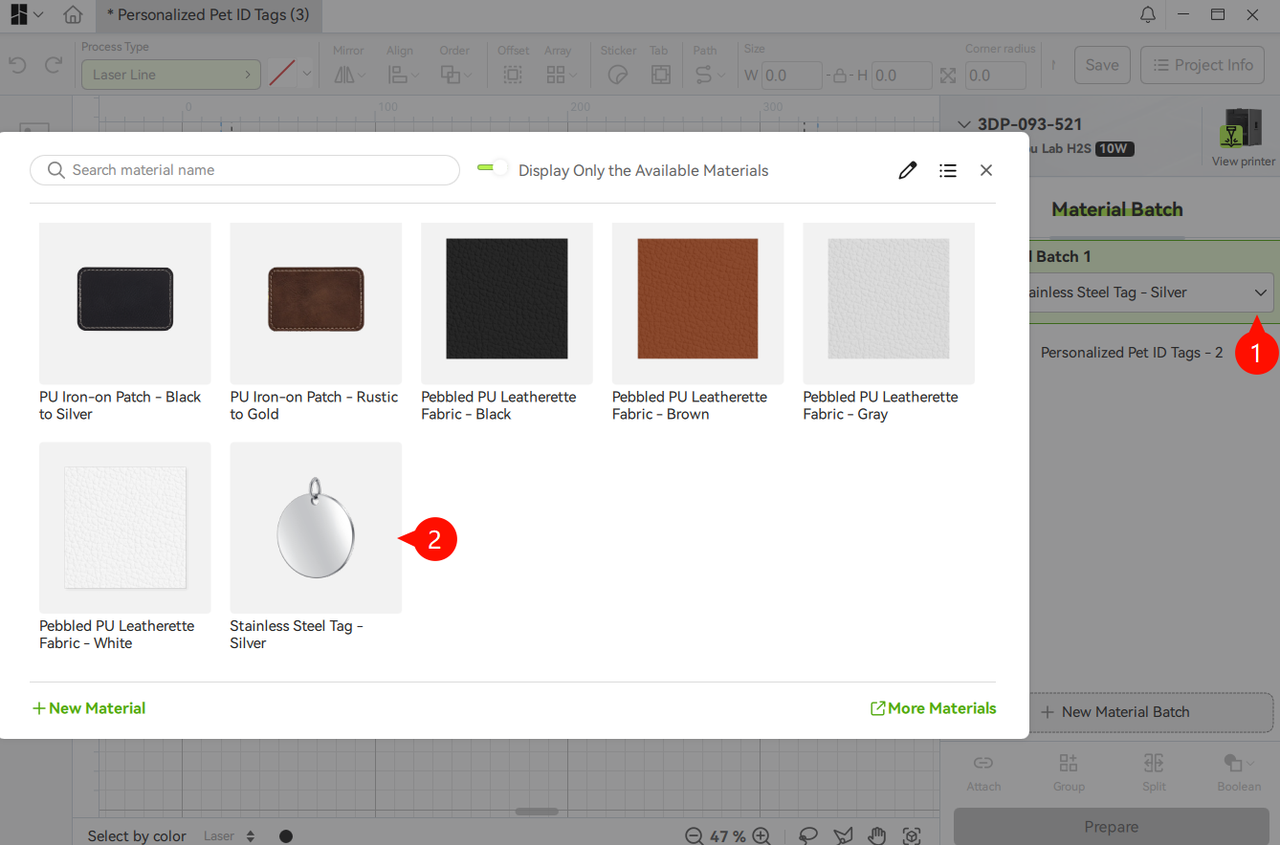

Asegúrate de que Etiqueta de Acero Inoxidable - Plateado esté seleccionado en la sección Material por Lote.

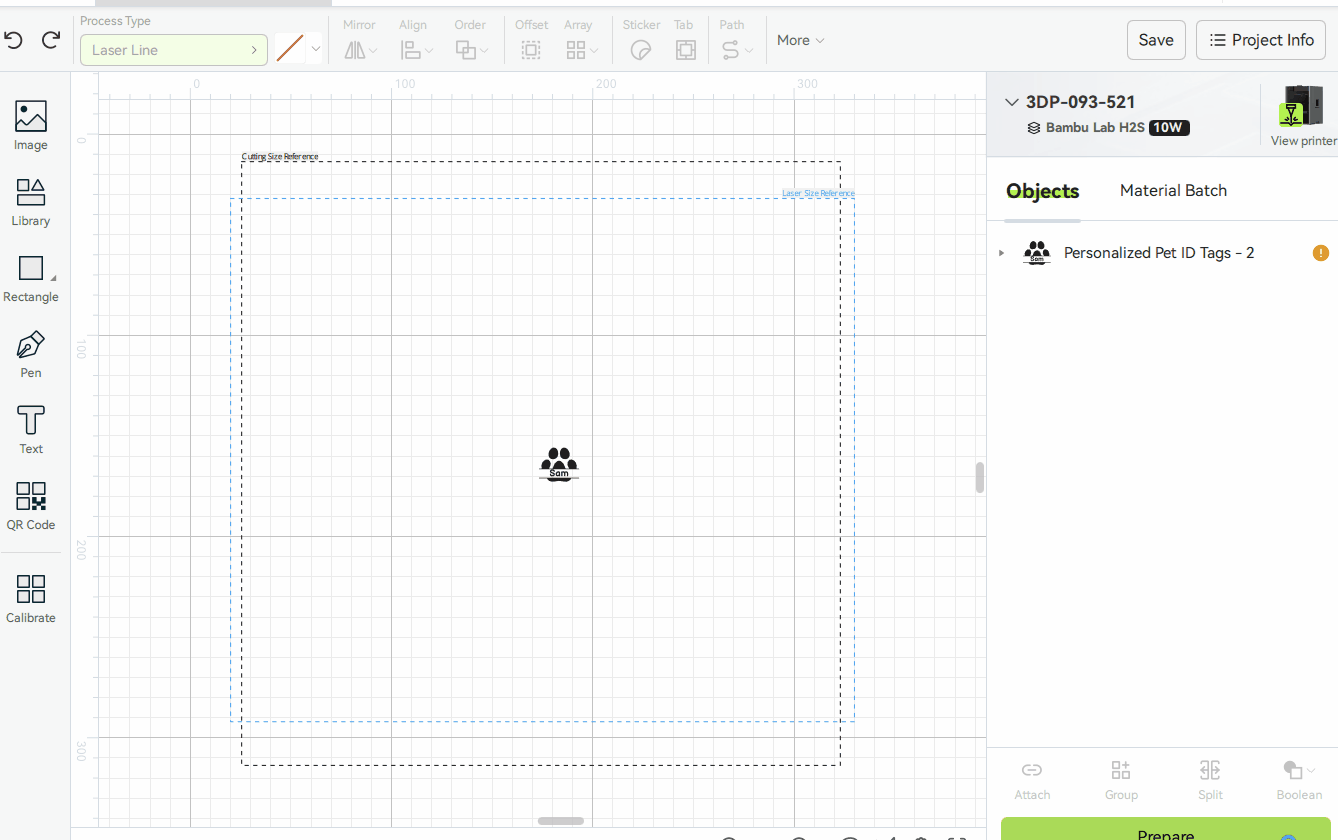

Dado que grabaremos láser en dos patrones en esta wiki, duplica el diseño copiando y pegándolo. Si deseas producir muchos, por ejemplo, 6, sin copiar y pegar, simplemente ve a Matriz y selecciona el tipo de matriz. Si seleccionas la matriz de cuadrícula, se verá como se muestra a continuación.
Puedes especificar el número ajustando la cuenta en los ejes X e Y. También puedes cambiar el color desde el menú de la barra de herramientas y luego hacer clic en Preparar.
Nota: El propósito de cambiar el color es simplemente hacer que el archivo sea más fácil de ver en el jig de láser; no representa el color real que aparecerá después del grabado. El negro es el color predeterminado del artículo a grabar.
Haz clic en el botón "Capturar Imagen" en la barra superior → La impresora toma automáticamente una vista desde arriba de la plataforma.
Una vez que se muestra la imagen, arrastra y suelta el patrón en sus posiciones reales de procesamiento. También puedes redimensionar y rotar según sea necesario.
En la sección Espesor, haz clic en el pequeño icono desplegable y luego selecciona Rapid-Measure.
Verás un nuevo espesor aplicado.
Proceso de Grabado Láser

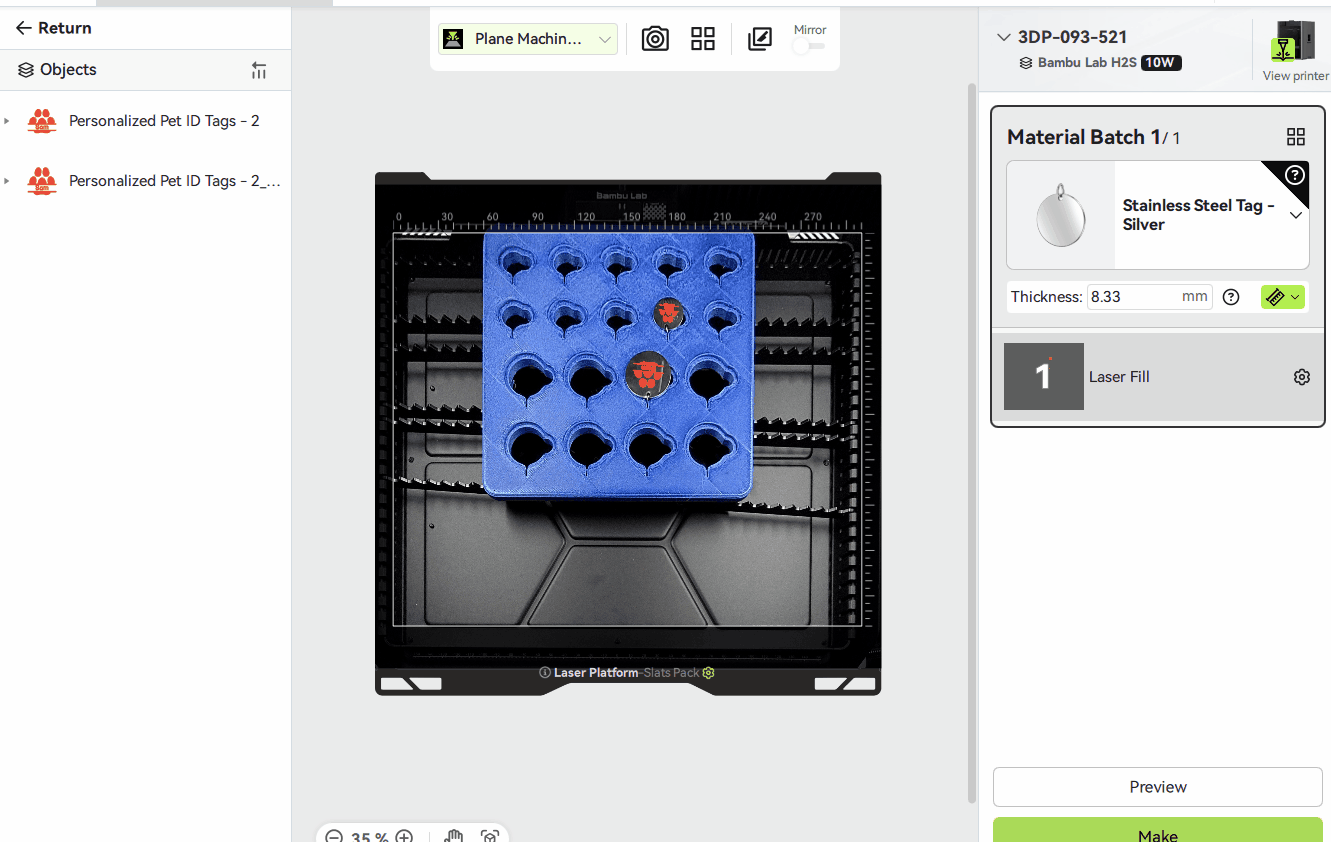

Haz clic en Previsualizar para ver cómo se grabarán tus diseños.

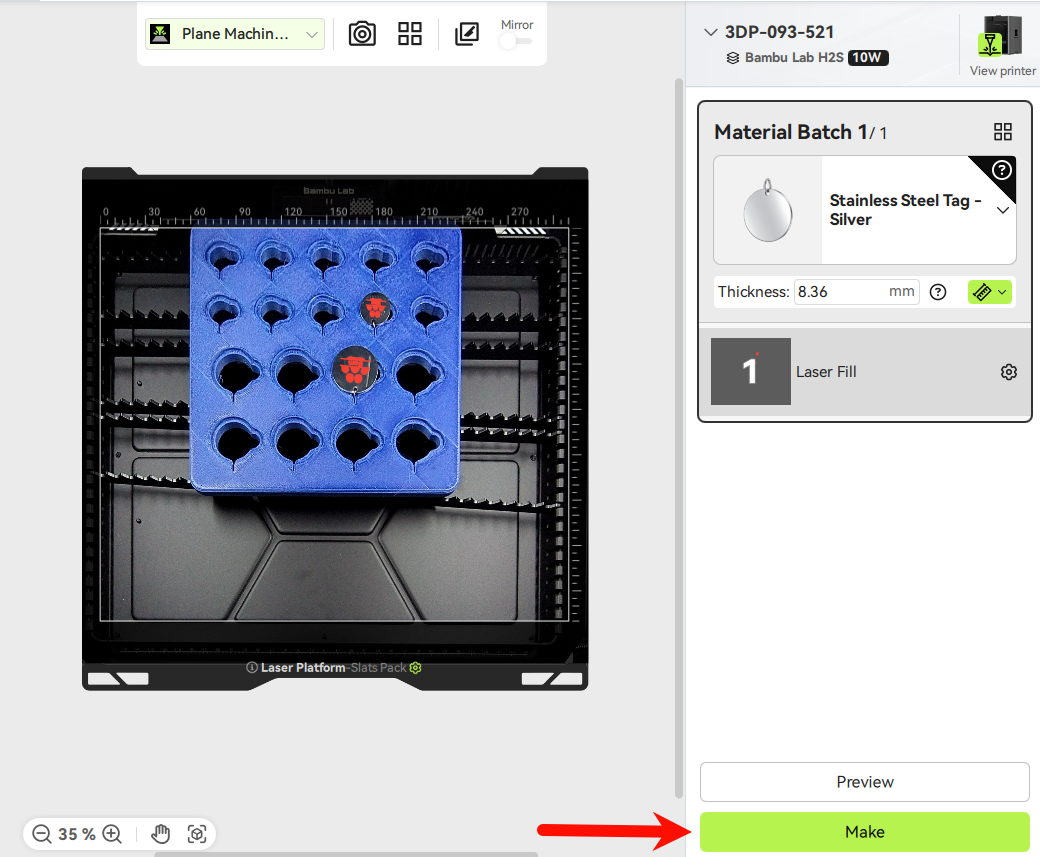

Cuando estés satisfecho con lo que ves, haz clic en Hacer para iniciar el grabado láser.
Confirma los requisitos y haz clic en Enviar.
Verás que se abre una nueva ventana, solicitando operar la impresora 3D. Ve a la pantalla y sigue las instrucciones.

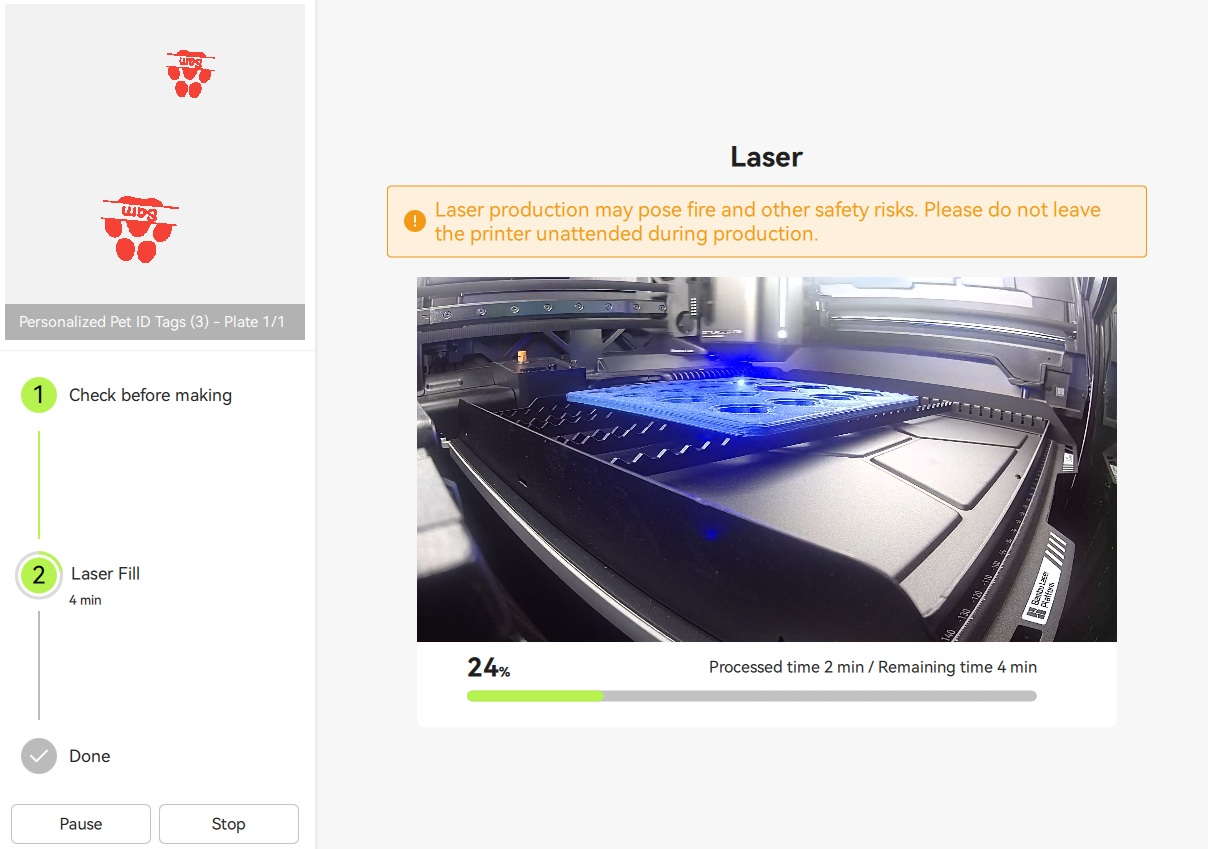

Después de seguir las instrucciones en la pantalla, comenzará el proceso de grabado láser.

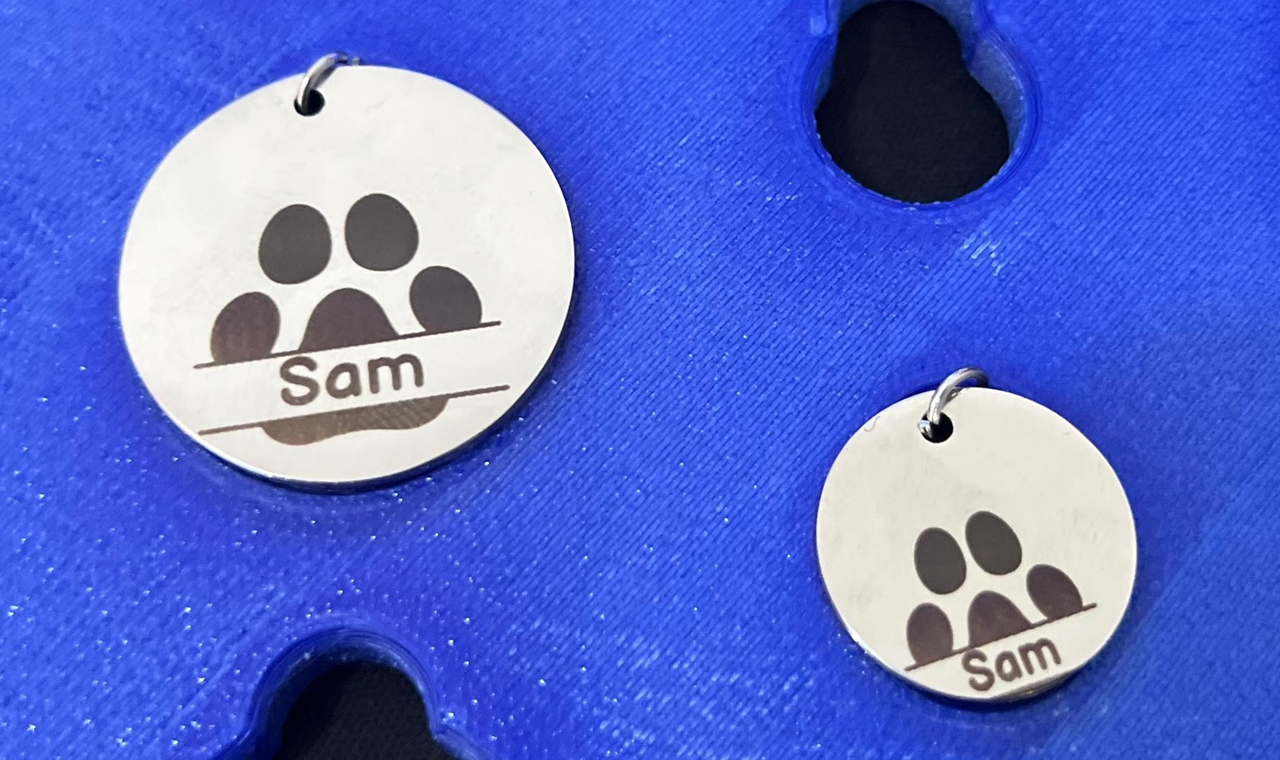

Después del grabado láser, este será el aspecto final del diseño.
Grabado Láser en Tarjetas de Presentación
Personalización del Jig de Láser para Tarjetas de Presentación

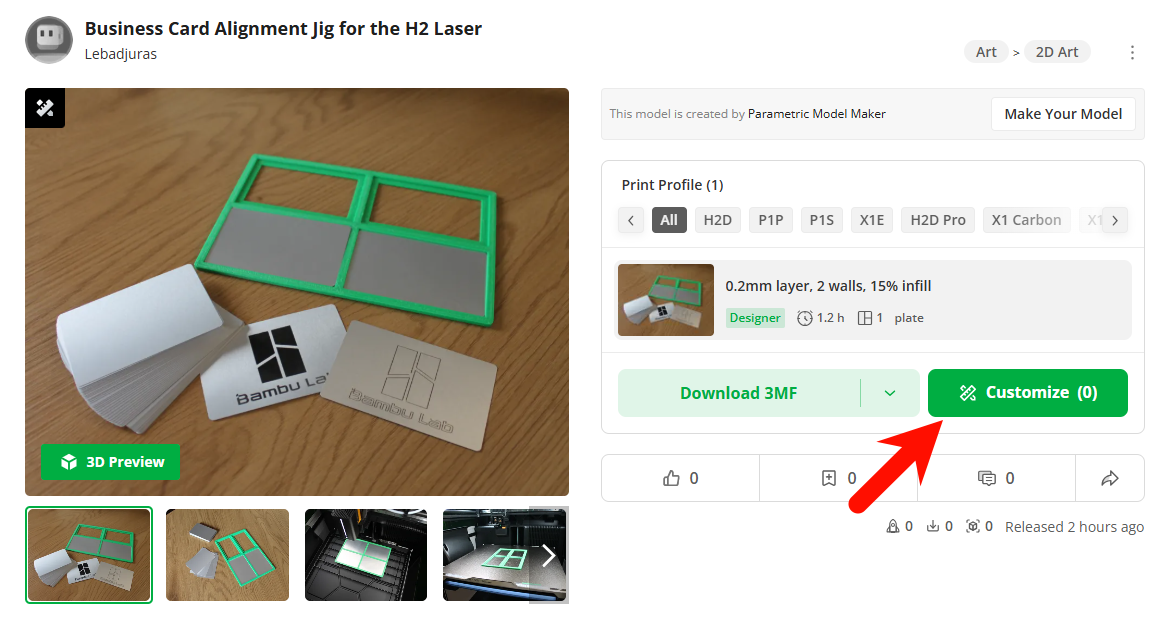

En esta sección, demostraremos cómo personalizar un jig sencillo paramétrico para tarjetas de presentación y imprimirlo en 3D. El primer paso es personalizar los jigs de láser y imprimirlos en 3D. Navega a la página Jig de Alineación para Tarjetas de Presentación para el H2 Laser en Makerworld y haz clic en "Personalizar".

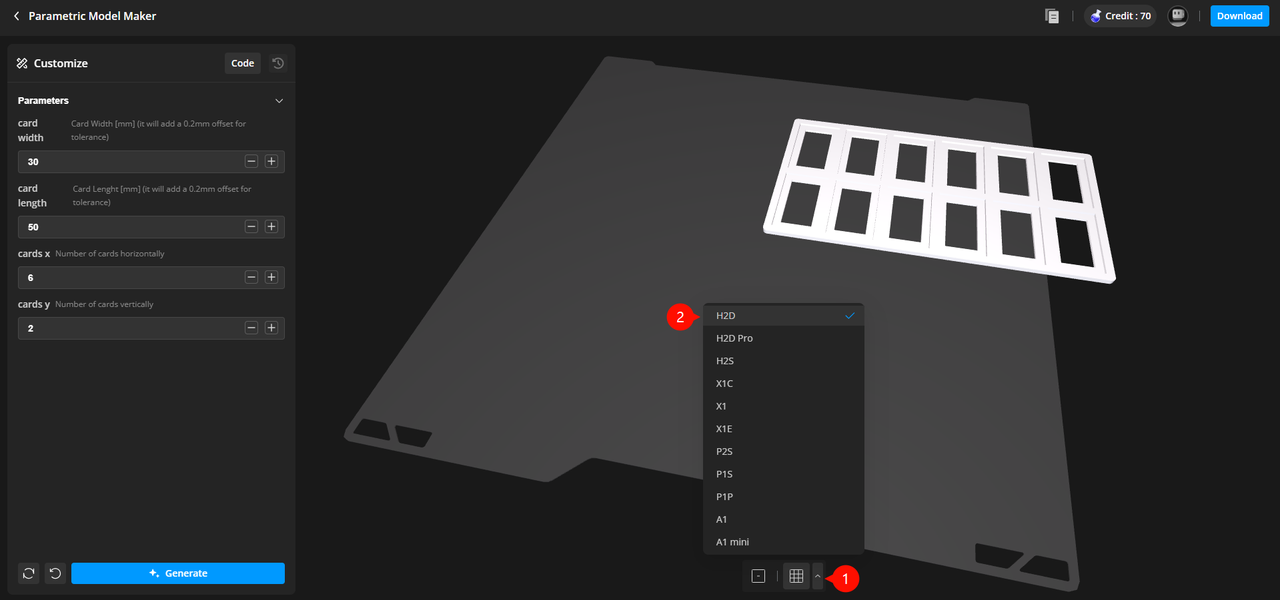

Después de abrir la página de MakerLab, debes seleccionar el modelo de impresora (1); en este caso utilizaremos el combo H2D Laser (2).

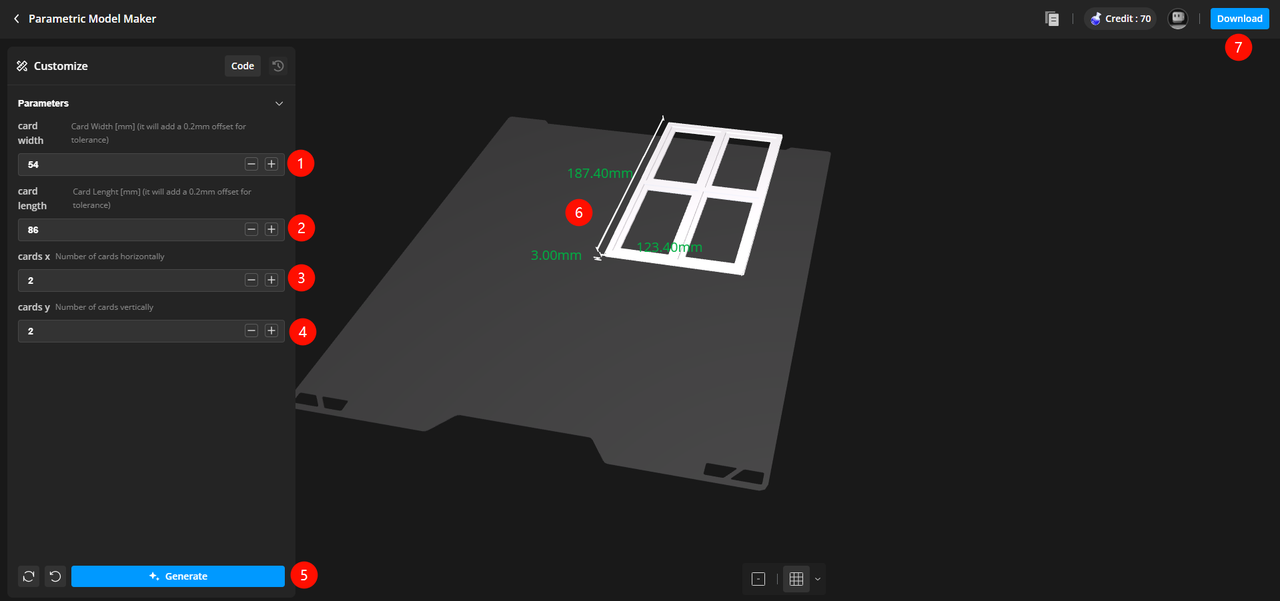

En el menú Personalizar, puedes ingresar las dimensiones de tu tarjeta: Ancho (1) y Largo (2). Se agrega automáticamente un margen de 0.2 mm a cada dimensión para garantizar un ajuste adecuado y permitir tolerancias de impresión. A continuación, especifica el Número de Tarjetas en la Dirección X (3) y Número de Tarjetas en la Dirección Y (4) para definir la disposición de tu jig. Esto determina cuántas tarjetas se pueden colocar horizontal y verticalmente en el jig de láser para grabar.
Una vez que estés satisfecho con la configuración de tu jig, haz clic en Generar (5) para aplicar los parámetros seleccionados y actualizar el modelo en el Visor en Vivo. Haz clic derecho en el modelo para ver sus dimensiones y asegurarte de que quepa en la placa de impresión de tu máquina (6). Después de confirmar que el modelo aparece como se espera, haz clic en Descargar (7) para exportar tu archivo. Puedes elegir entre .3mf y STL para usar en Bambu Studio.
Después de importar el diseño a Bambu Studio, aplica la siguiente configuración básica:
- Selecciona la impresora 3D.
- Selecciona el tipo de placa de impresión para coincidir con el filamento que deseas imprimir.
- Selecciona el tipo de filamento y color.
- Selecciona la altura de capa. Una altura de capa más baja proporcionará más detalle, pero también aumentará el tiempo de impresión.
- Haz clic en Cortar Placa en la esquina superior derecha de la ventana.

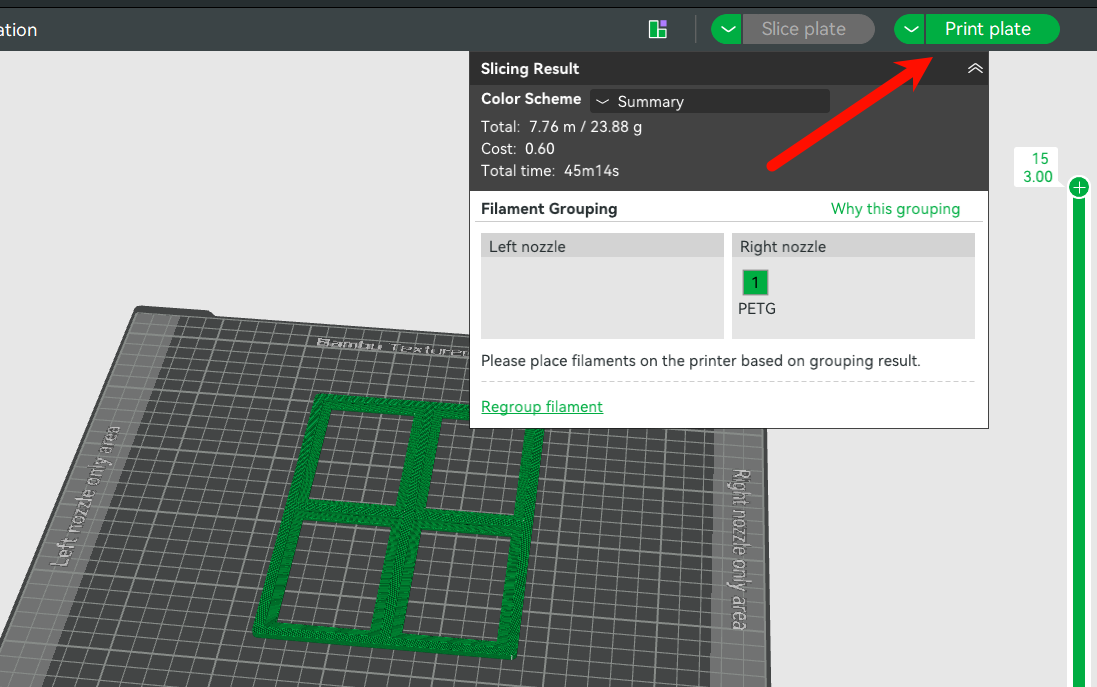

Después de cortar, haz clic en Imprimir Placa.
Confirma la impresora y el filamento, luego haz clic en Enviar.

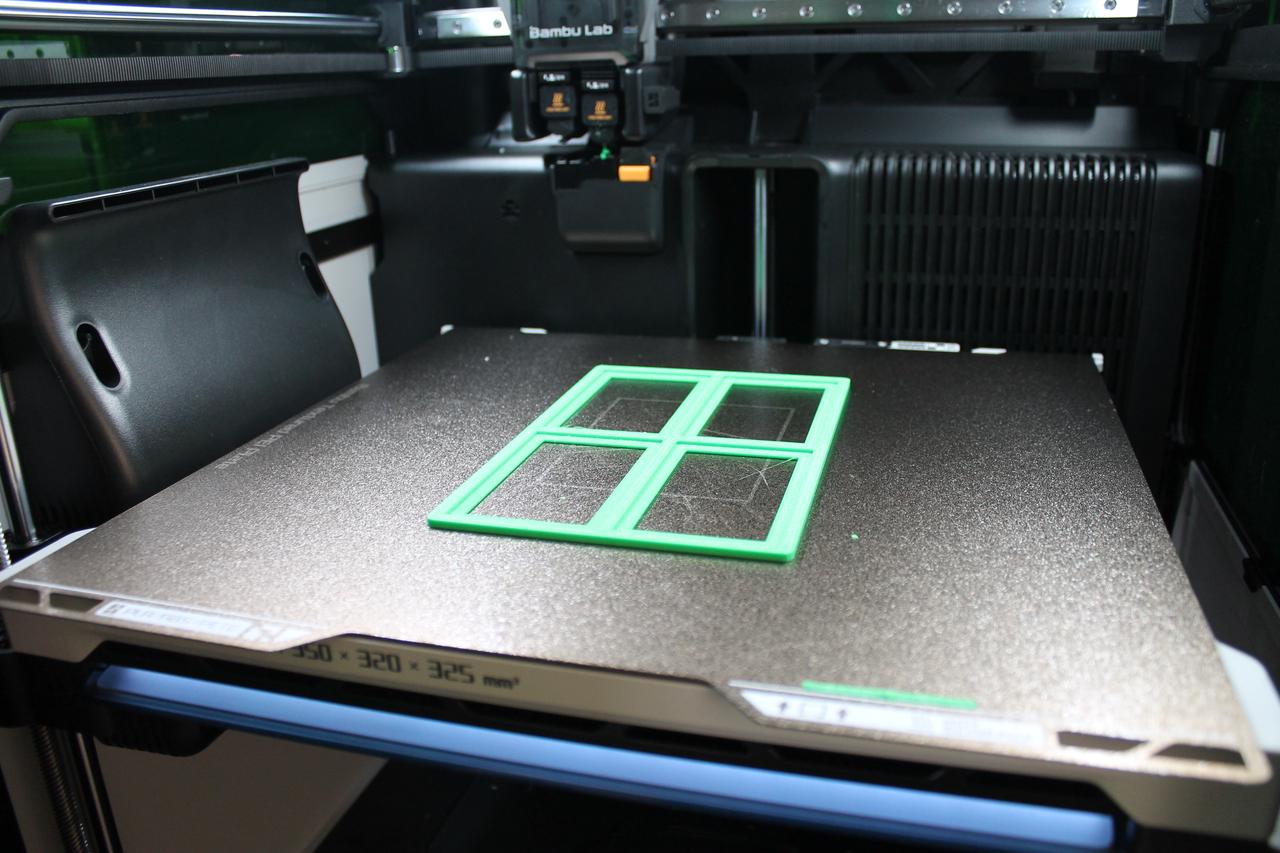

El proceso de impresión 3D comenzará. Después de la impresión 3D, el diseño tendrá el siguiente aspecto.
Configuración del Módulo Láser y Panel de Panal
Instala el módulo láser y el panel de panal (si aún no lo has hecho).
Después de instalar, inicie el proceso de calibración.
Colocar el Material de Láser en los Jigs
Coloque el material que desea grabar en el jig de láser.
A continuación, colóquelo sobre el Panel de Malla Hexagonal, como se muestra a continuación. Es recomendable permanecer lo más cerca posible de la pestaña de calibración en la parte trasera.
Preparar el Diseño para Grabar

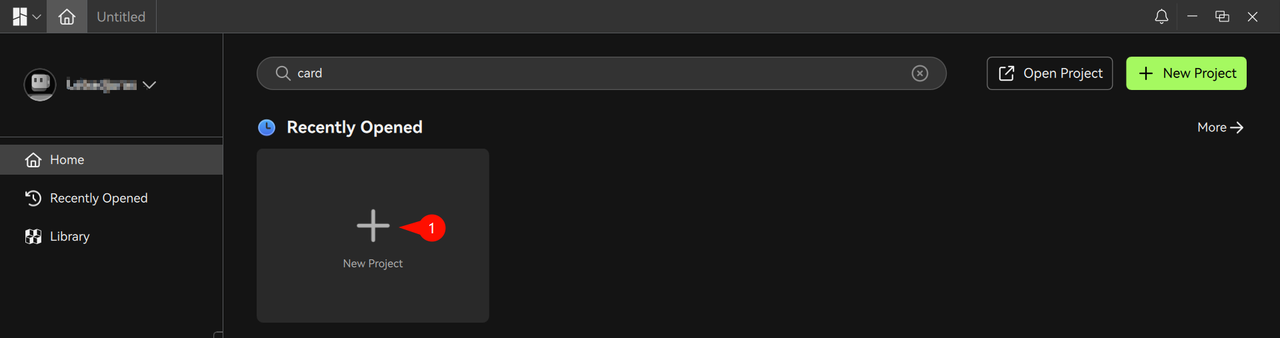

Para comenzar con Bambu Suite, cree un nuevo proyecto (1).
Proceda haciendo clic en el menú desplegable de máquina (1) ubicado a la derecha de la interfaz. Luego haga clic en "Conectar su Impresora" (2). Es importante destacar que su máquina debe estar conectada a su cuenta de Bambu Lab.
Una vez conectada la máquina, verá un pequeño icono en el lado derecho, como se muestra a continuación:

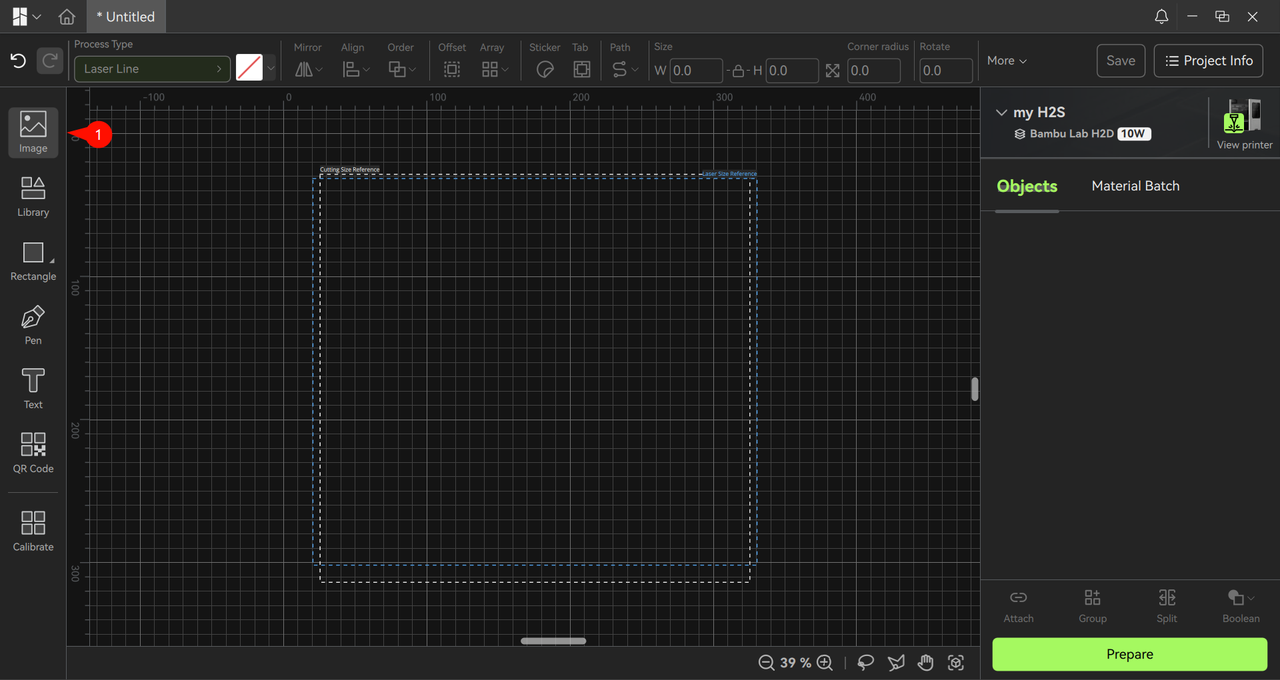

Para importar su diseño, haga clic en el botón "Imagen" (1) ubicado a la izquierda. Se recomiendan imágenes vectoriales, ya que pueden escalarse sin perder detalle.

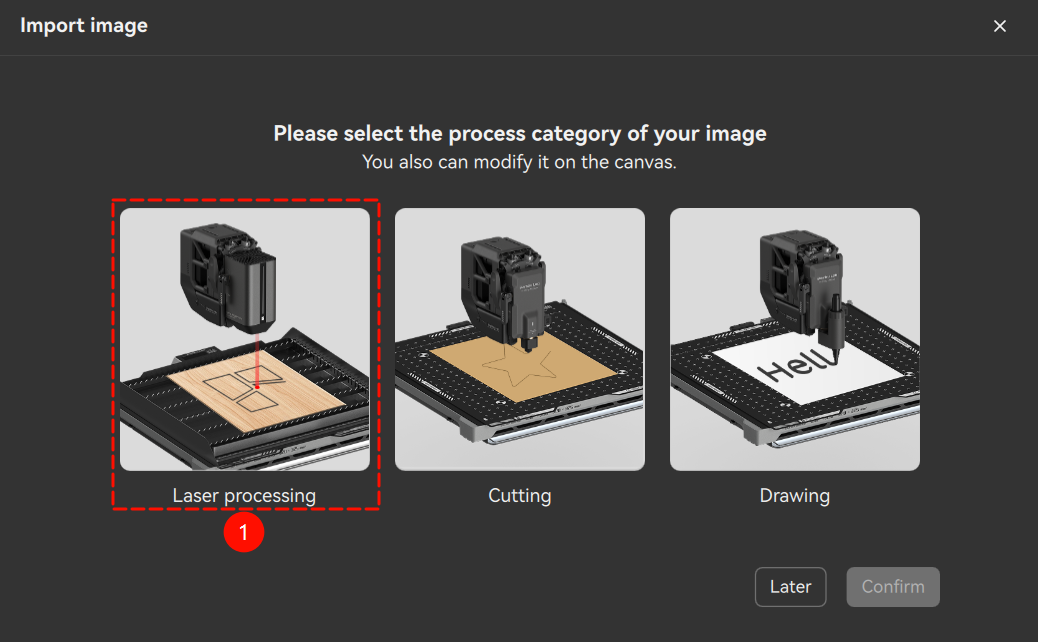

Bambu Suite le preguntará qué tipo de proceso desea realizar para esta imagen. Seleccione "Procesamiento de Láser".
Por ejemplo, agregaremos una segunda imagen, ya que queremos crear un logotipo relleno y otro con solo las líneas externas. Para diferenciarlos, haga clic en la segunda imagen y asigne un color diferente. El color define un grupo de objetos. Diferentes grupos pueden tener procesos láser distintos, como corte, grabado, etc.
En el menú desplegable "Tipo de Proceso", podemos asignar estas características.

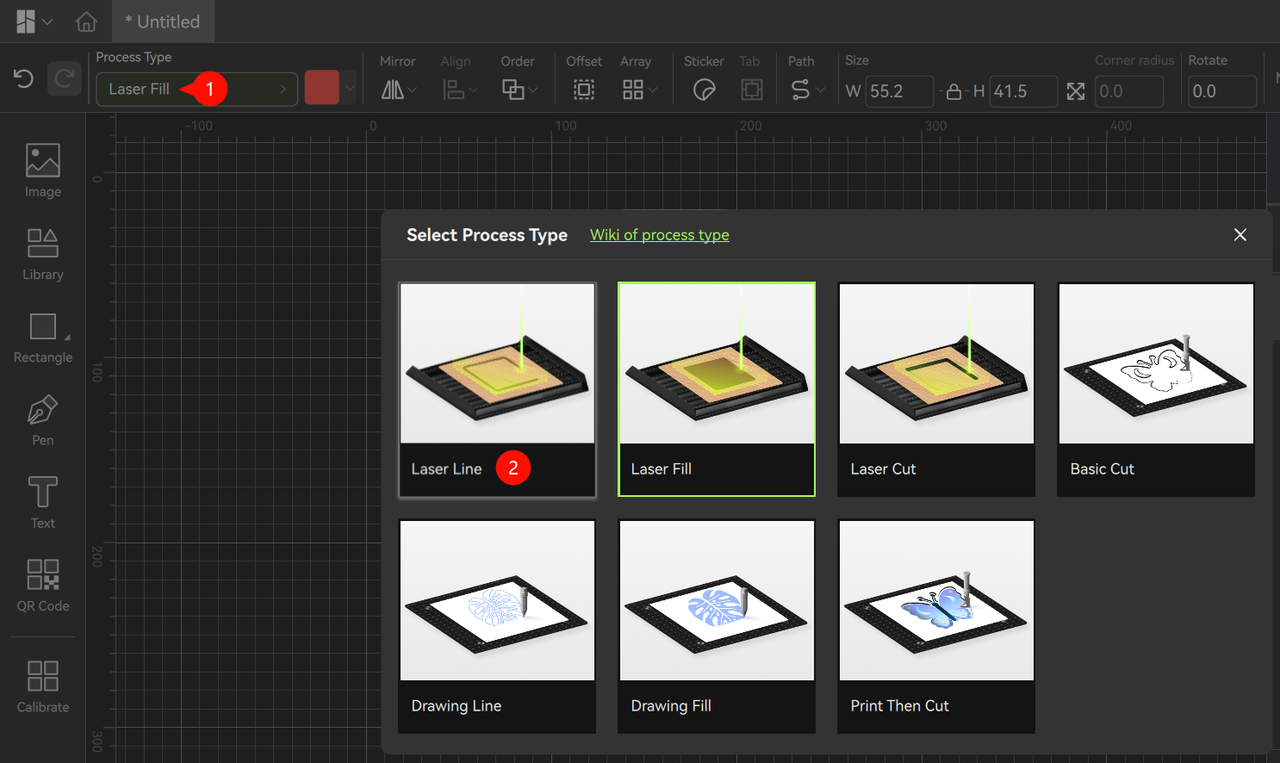

Para el grupo rojo, establecido anteriormente, seleccionaremos el proceso "Laser Line" en el menú "Tipo de Proceso" (1) y luego "Laser Line" (2).
En este punto, tenemos el logotipo izquierdo con la característica "Laser Fill", lo que significa que se grabará todo el contenido, mientras que el logotipo derecho tiene seleccionado "Laser Line", lo que significa que solo se grabarán las líneas externas.
Quedan solo unos pocos pasos, uno de ellos es seleccionar el material de las tarjetas.

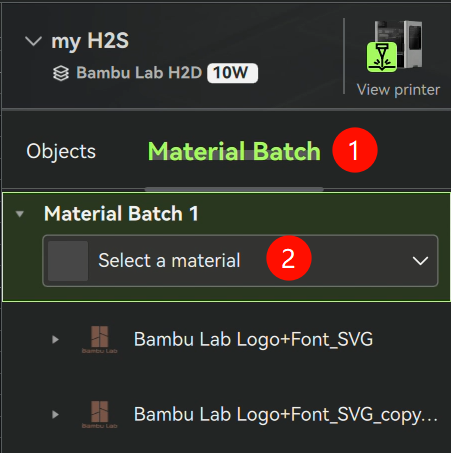

Haga clic en la pestaña "Material en Lote" (1) y seleccione el material a continuación (2).
En este caso, usaremos "Tarjeta de Oficina de Aluminio" (1). Si este material no aparece en su ventana, haga clic en "Más Materiales" (2) para ver la biblioteca completa.

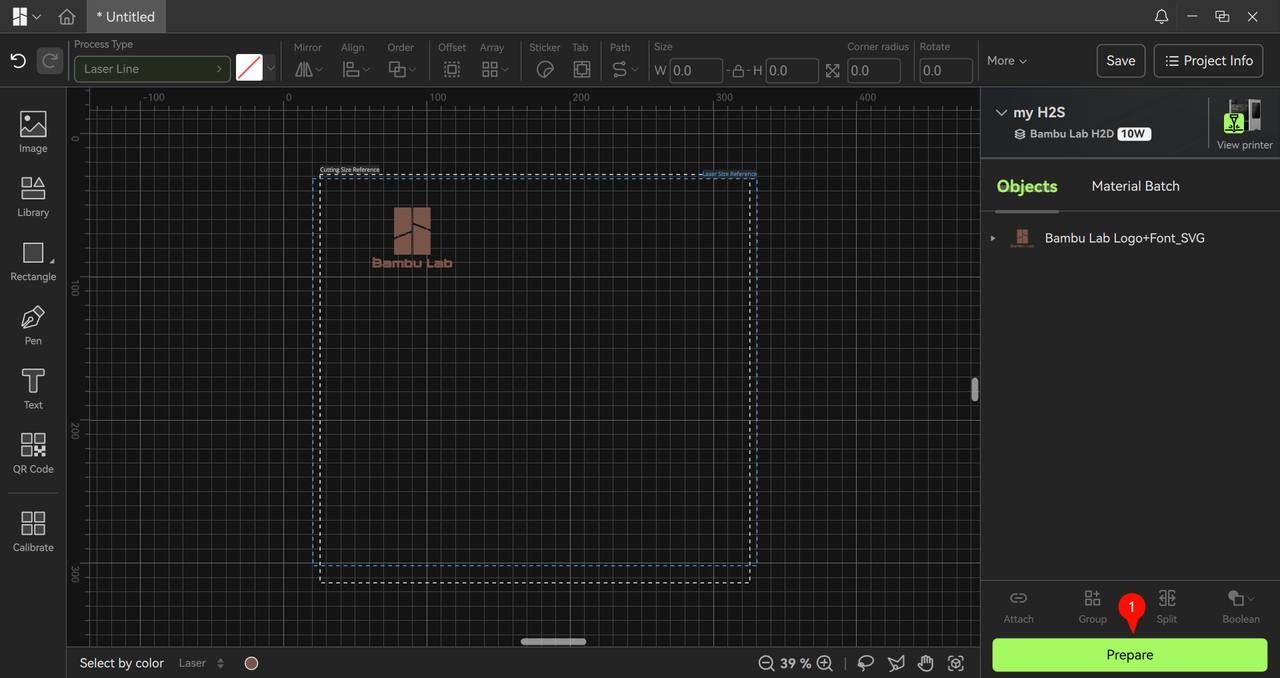

La configuración básica está lista, puede proceder con el botón "Preparar" (1).
Una vez en el visualizador de la plataforma láser, haga clic en el botón "Tomar foto" (1).

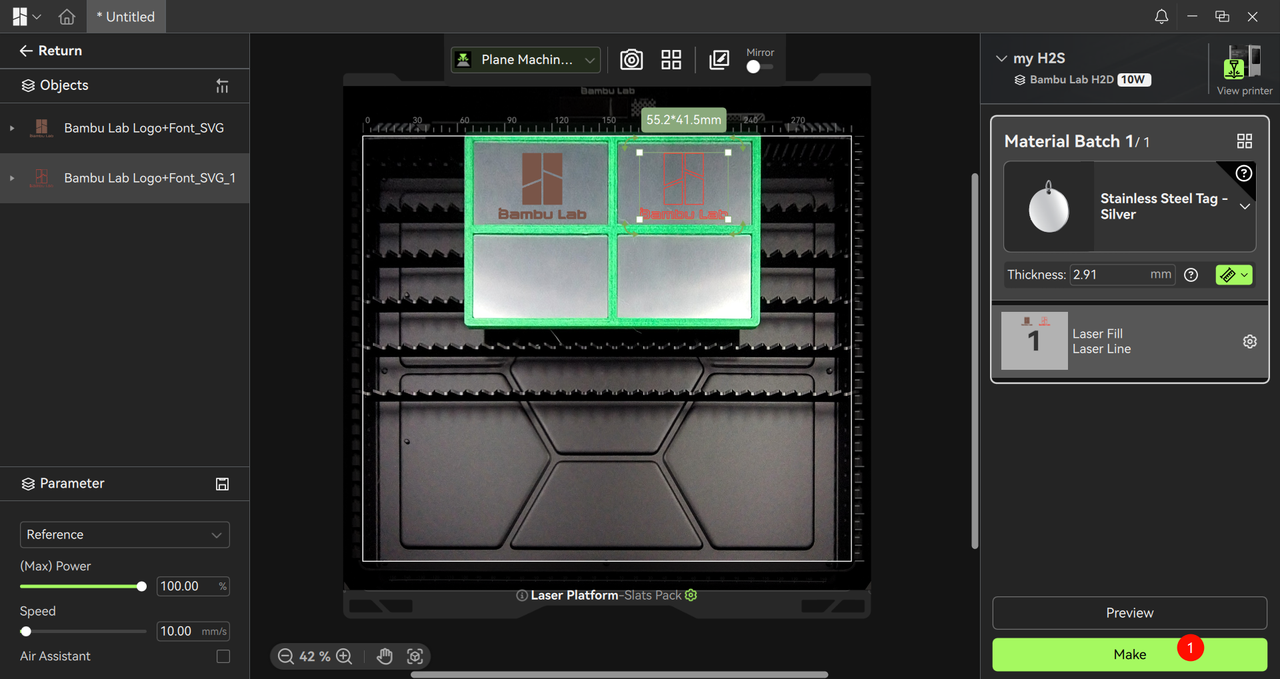

En este punto, arrastre sus imágenes/diseños a la posición deseada.

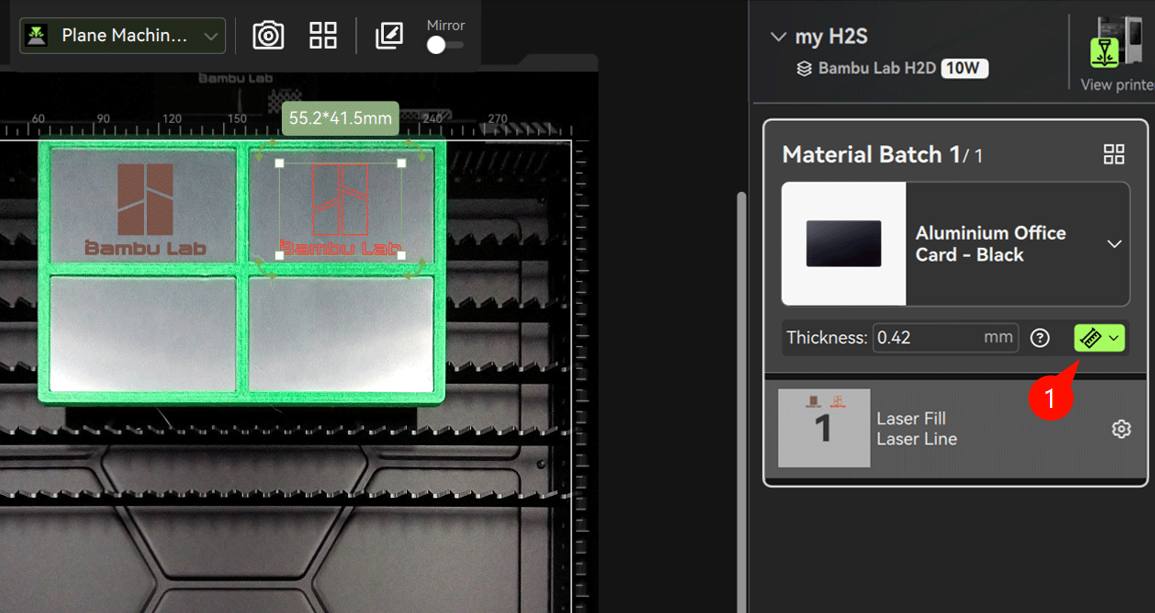

En la sección Espesor (1), haga clic en el pequeño ícono desplegable y luego seleccione Rapid-Measure. La máquina tomará las mediciones necesarias para ajustar la altura del láser en consecuencia.

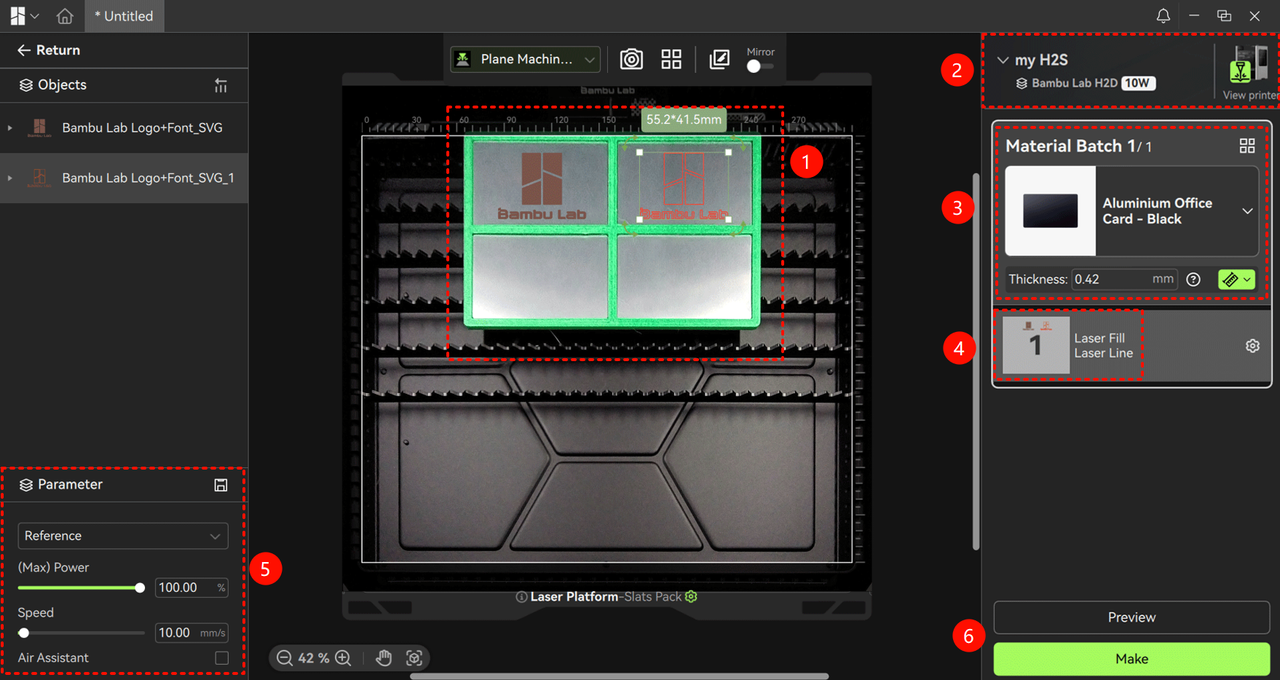

¡Estamos listos para grabar las tarjetas! Antes de comenzar, revise el diseño para asegurarse de que sea correcto (1), verifique si su máquina está conectada (2), confirme el tipo de material (3) y los procesos láser (4).
En la esquina inferior izquierda, se encuentra un menú "Parámetros" (5), donde puede ajustar la velocidad y potencia del láser. Esto solo se recomienda para usuarios avanzados, ya que los parámetros predeterminados están configurados según el tipo de material seleccionado.
Por último, hay botones "Vista Previa" y "Hacer" (6). La vista previa mostrará la trayectoria de la herramienta para este trabajo y el botón "Hacer" iniciará el trabajo.
Proceso de Grabado Láser

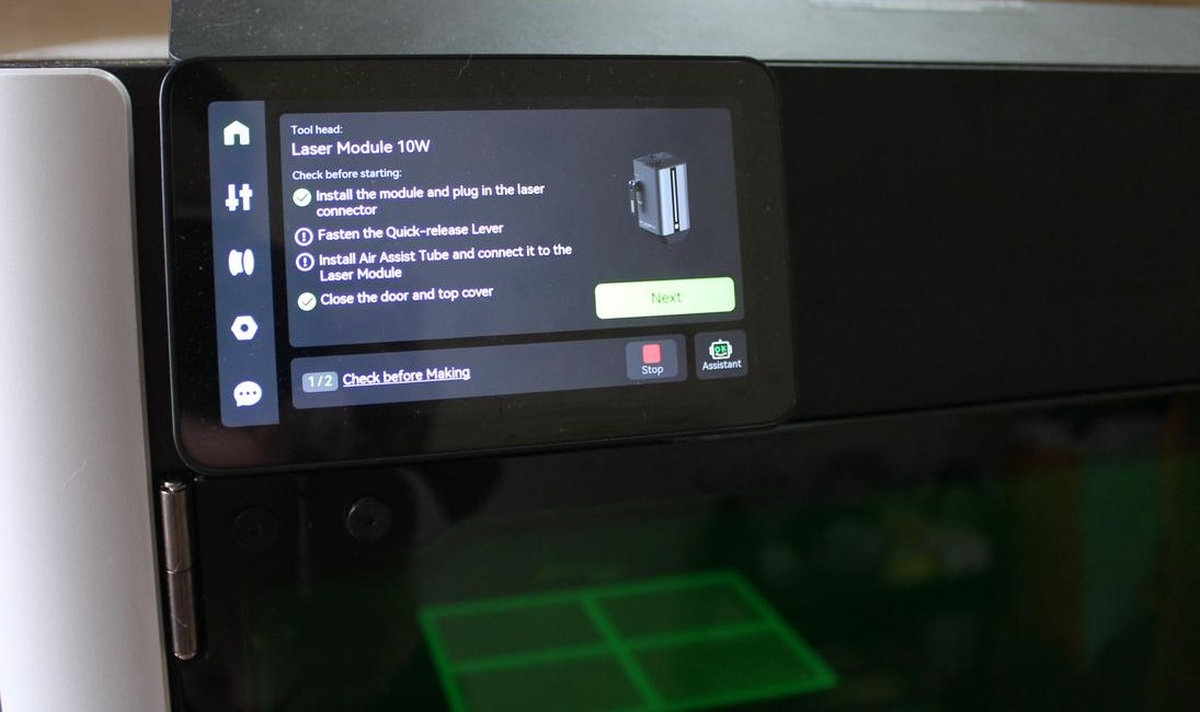

Una vez que haga clic en "Hacer", la pantalla de la máquina le mostrará las verificaciones previas al vuelo; siga cada paso con cuidado.
También puede monitorear el estado de la máquina en Bambu Studio, como se muestra en el tutorial de etiquetas metálicas anterior.
Cuando el proceso comience, no abra la puerta ni la cubierta superior. La pantalla mostrará el interior de la cámara para que pueda monitorear el progreso; no deje la máquina sin supervisión.
Tan pronto como finalice el trabajo, no abra la puerta frontal ni la cubierta superior. Espere a que el sistema de extracción elimine los humos.
Una vez finalizado el trabajo y cuando el aire dentro esté claro, la máquina mostrará la siguiente pantalla. Puede abrir la puerta y retirar las tarjetas.
