Guía de Optimización de la Primera Capa para H2S

El Impacto de la Primera Capa en la Calidad de Impresión

En el proceso de impresión 3D, la calidad de la primera capa tiene un impacto significativo en la tasa de éxito de la impresión. Si bien una ligera irregularidad en la primera capa generalmente no tiene un efecto evidente en el modelo final, problemas graves de calidad en la primera capa pueden afectar directamente la calidad general de la pieza impresa e incluso provocar un fracaso en la impresión. Para equipos de alta precisión como el H2S, los problemas de primera capa se dividen principalmente en los siguientes dos tipos, que plantean distintos niveles de riesgo de impresión.

1. Boquilla Demasiado Cerca de la Cama Caliente (Primera Capa Demasiado Baja):

   • La boquilla raspa continuamente la cama caliente, lo que puede dañar la boquilla y la placa de impresión;
   • La adhesión excesiva entre la pieza impresa y la cama caliente dificulta retirarla o incluso rasgar la pieza;
   • La extrusión insuficiente en la impresión de la primera capa causa "obstrucción" (el material se acumula en la punta de la boquilla y bloquea la extrusión).

2. Boquilla Demasiado Lejos de la Cama Caliente (Primera Capa Demasiado Alta)

   • Las líneas en la capa inferior del modelo son escasas, afectando la apariencia y la resistencia estructural;
   • La primera capa no se ajusta firmemente a la cama caliente, lo que resulta en una adhesión insuficiente en la base de la pieza. Durante la impresión, la pieza puede colapsar o desplazarse, causando spaghetti (acumulación desordenada de filamento) o bolas, lo que provoca un fracaso en la impresión;

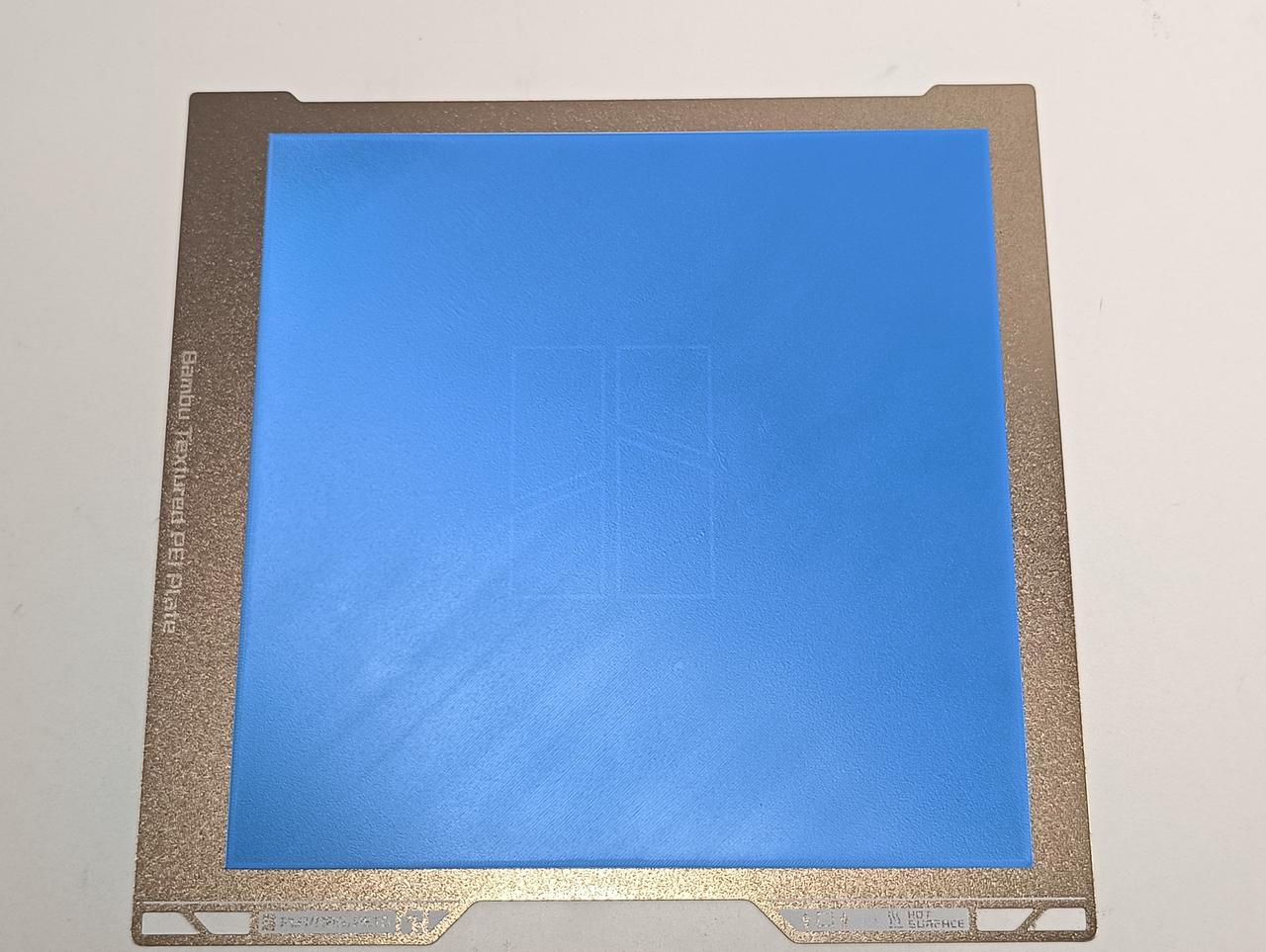

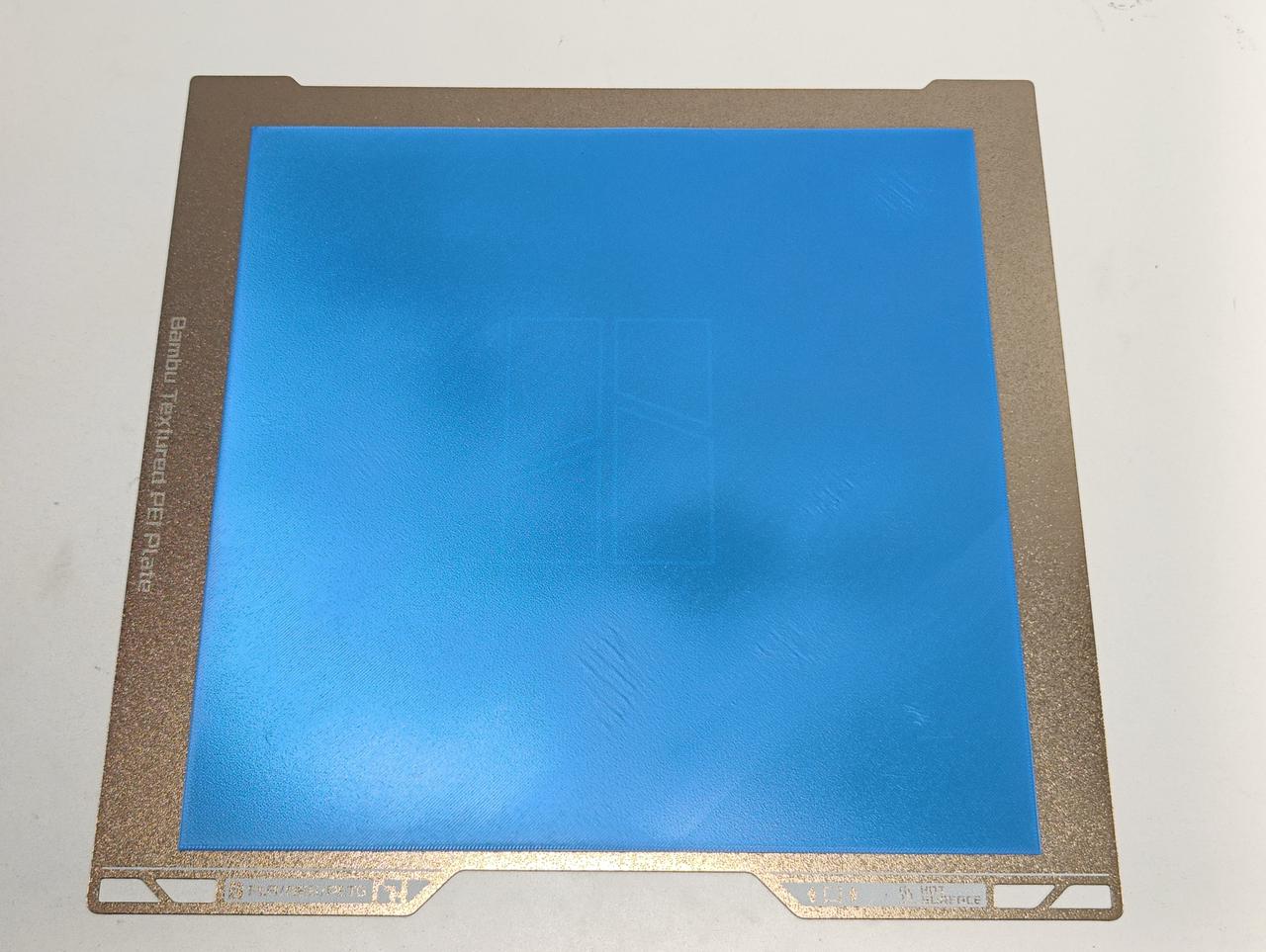

Ejemplos de Primera Capa de Calidad Aceptable

Nota: Defectos menores como ligeras fluctuaciones en el ancho de línea o arrugas (por ejemplo, solo el 5% de la primera capa tiene defectos, mientras que el 95% restante es plana) generalmente no afectan la tasa de éxito de la pieza impresa. Mientras no se afecten la adhesión general y la unión entre capas, no habrá un impacto significativo en la calidad final de la impresión (consulte la figura a continuación).

Cómo Imprimir una Primera Capa de Alta Calidad

Calibración y Nivelación

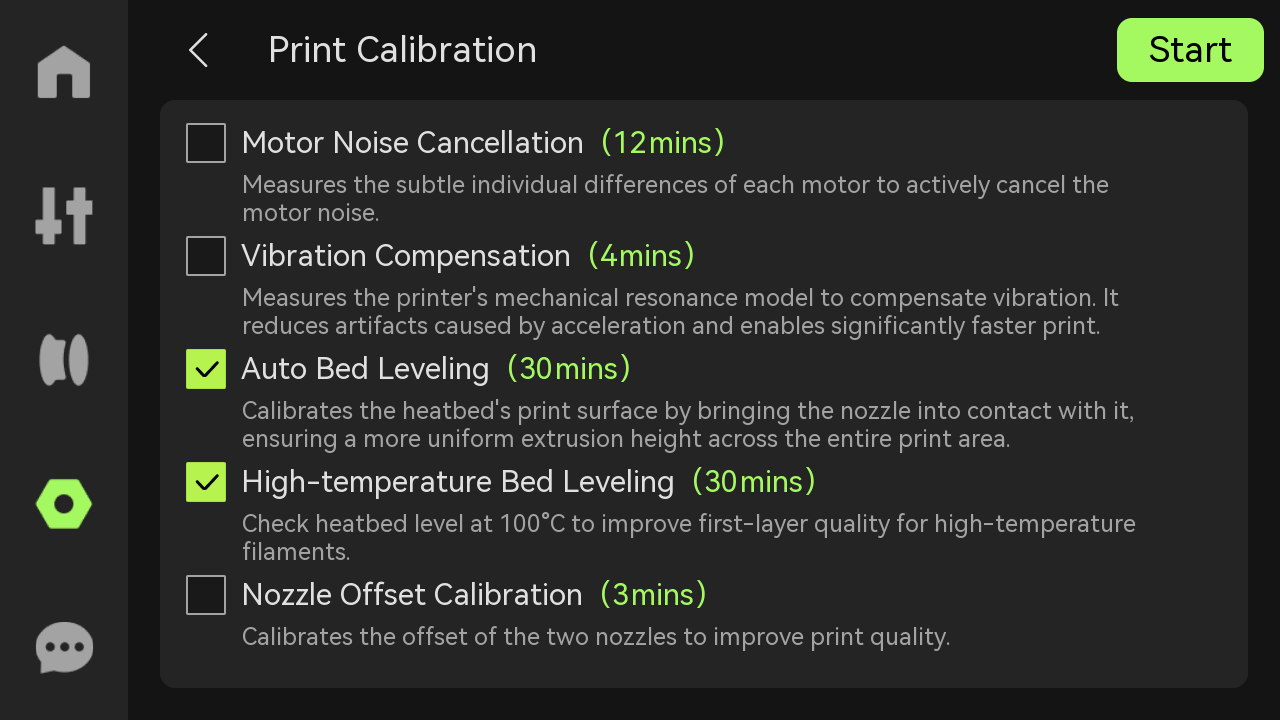

1. Independientemente del problema de calidad de la primera capa que presente su impresora, recomendamos primero ejecutar Nivelación Automática de Cama y Nivelación de Cama a Alta Temperatura en Configuración — Calibración — Calibración de Impresión. Si la máquina ha sido movida, almacenada por mucho tiempo o la cama caliente ha sido desmontada o reemplazada, también debe ejecutar nuevamente la nivelación en la calibración.

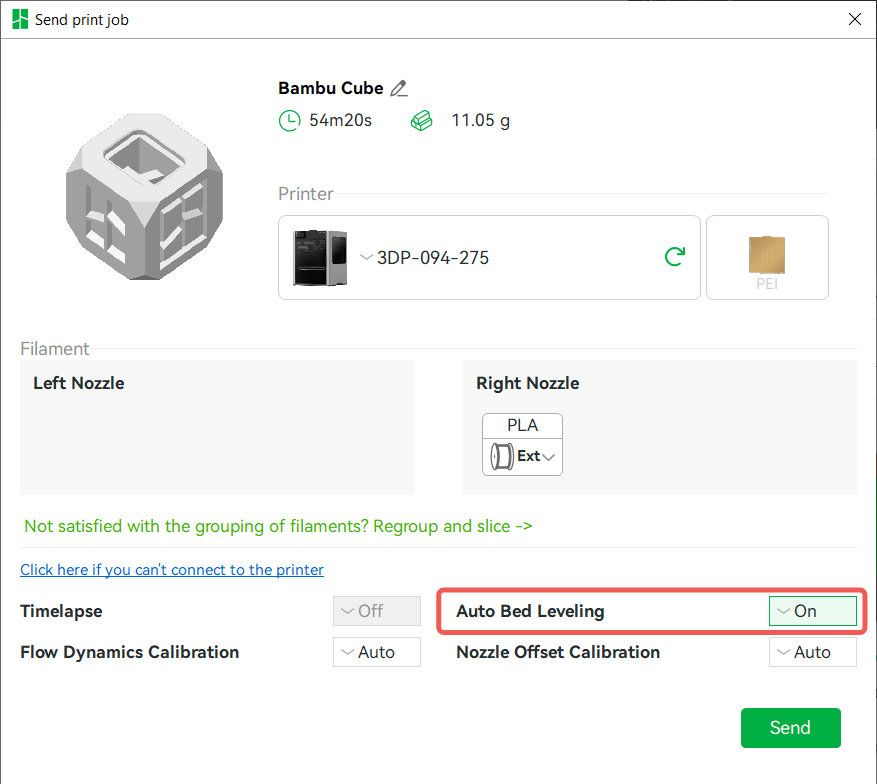

• Antes de imprimir, seleccione "Activado" en "Nivelación Automática de Cama" en la ventana de envío de trabajo de impresión. Se realizará una nivelación relativamente rápida antes del inicio de cada trabajo de impresión.

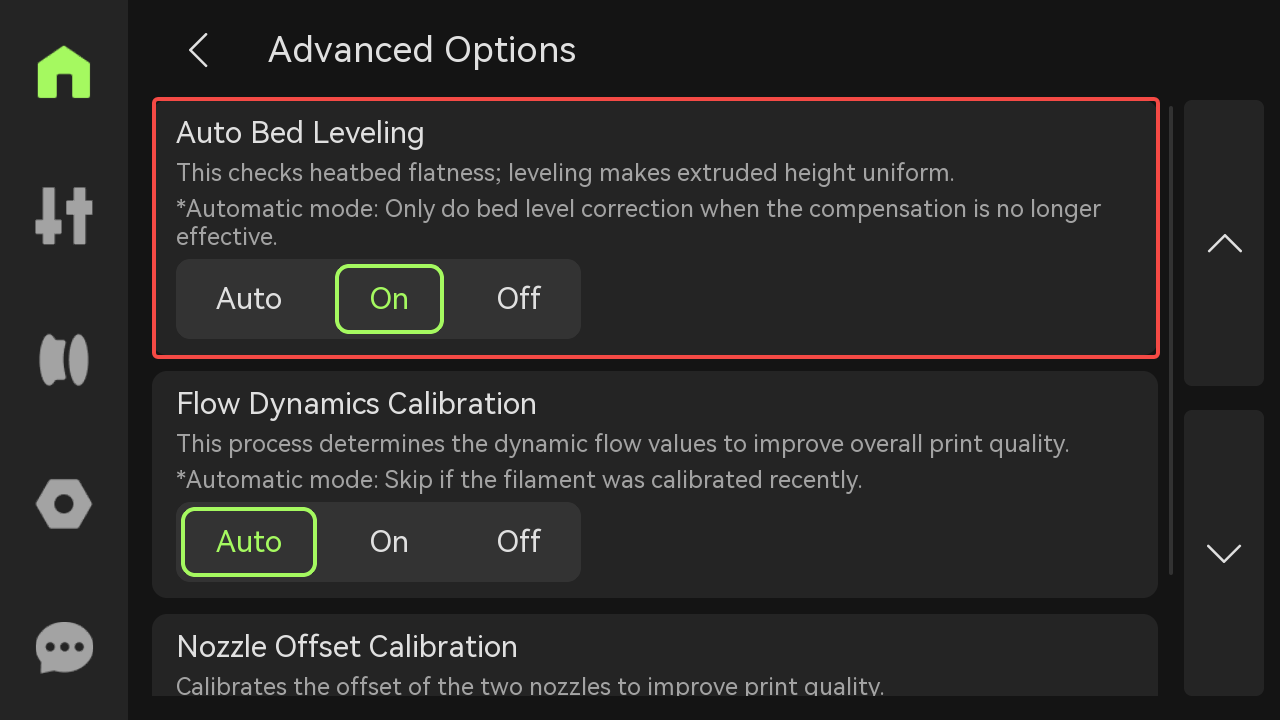

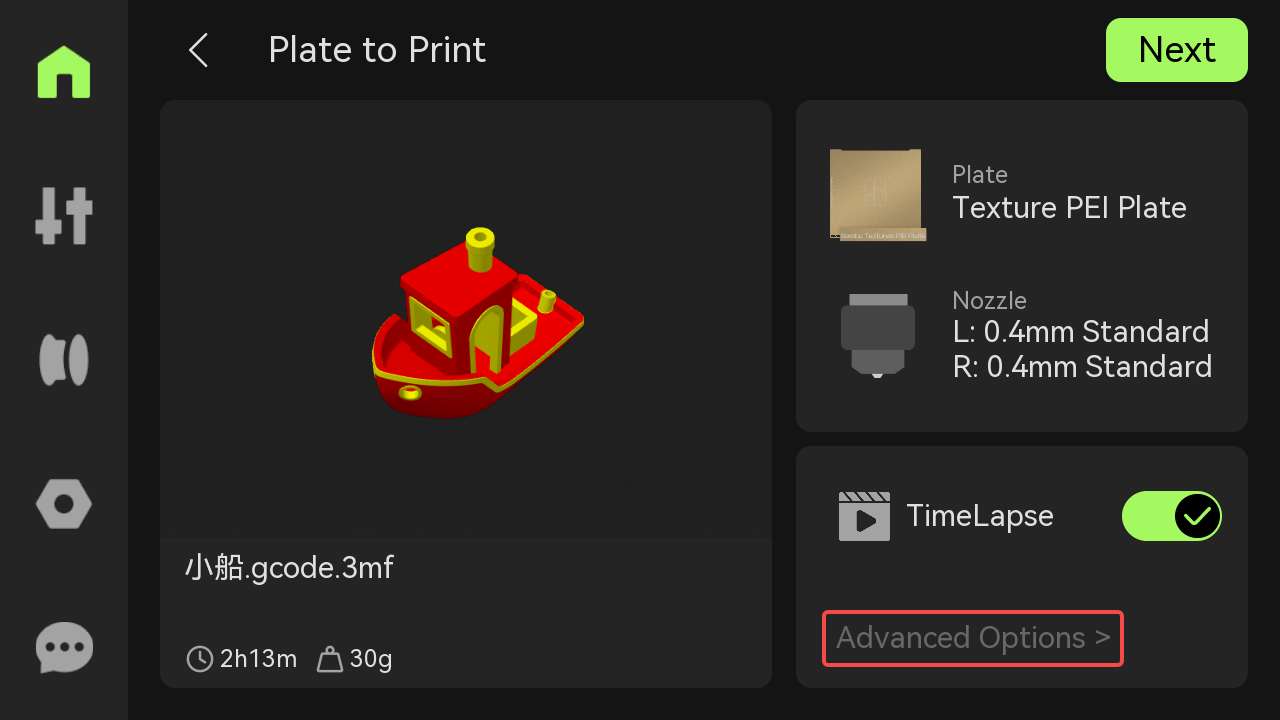

También puede habilitar la Nivelación Automática de Cama en la pantalla de la impresora: Opciones Avanzadas > Nivelación Automática de Cama.

Los datos de nivelación previa a la impresión y los datos de calibración de nivelación (incluyendo Nivelación Automática de Cama y Nivelación de Cama a Alta Temperatura) se almacenan ambos en la impresora. Durante la impresión, el sistema aplicará automáticamente estos dos conjuntos de datos de nivelación. Para una introducción a varios tipos de nivelación de cama caliente de la impresora, puede consultar la información detallada: Preguntas Frecuentes del H2S

Guía de Clasificación y Manejo de Problemas en la Primera Capa

Primera Capa de Área Amplia/Placa Completa Demasiado Baja

• Soluciones: a. Apretar los Tornillos Frontales y Traseros de la Base Cerámica:

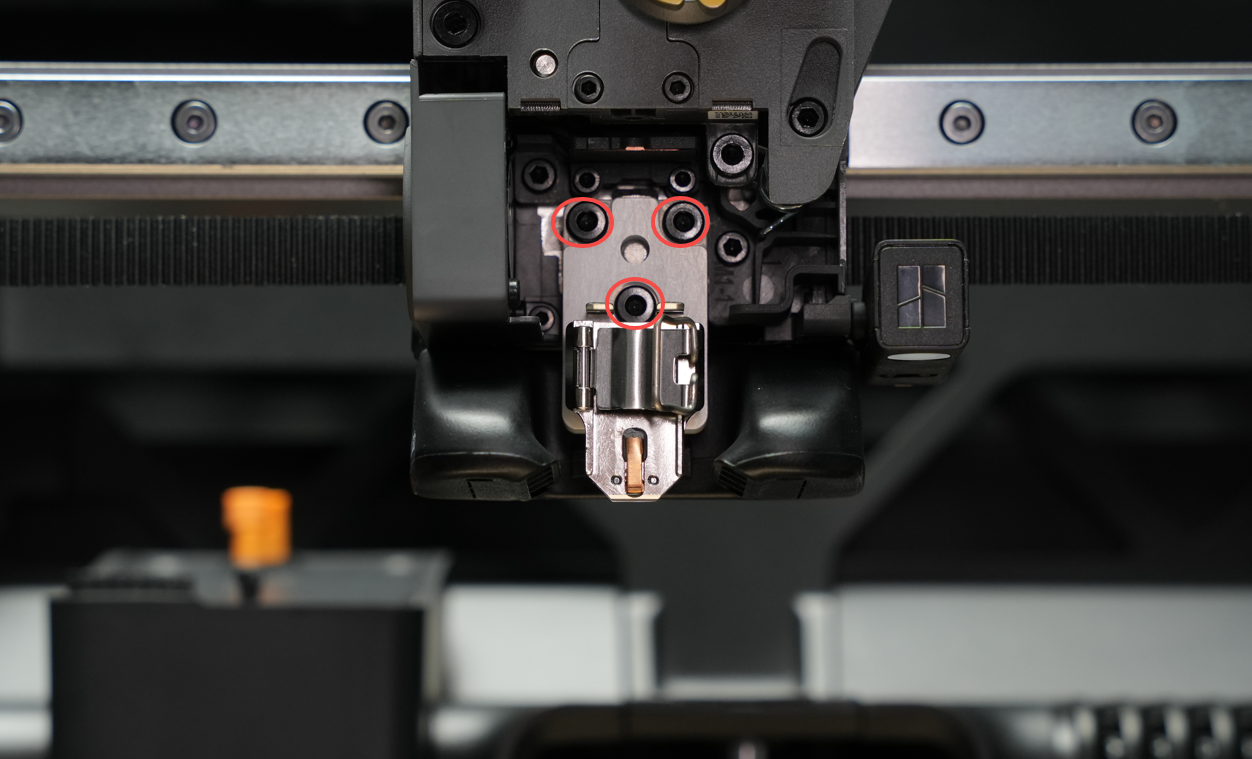

  • Primero, afloje los tornillos de fijación de la base cerámica (3 tornillos). Consulte la figura siguiente para la ubicación específica.

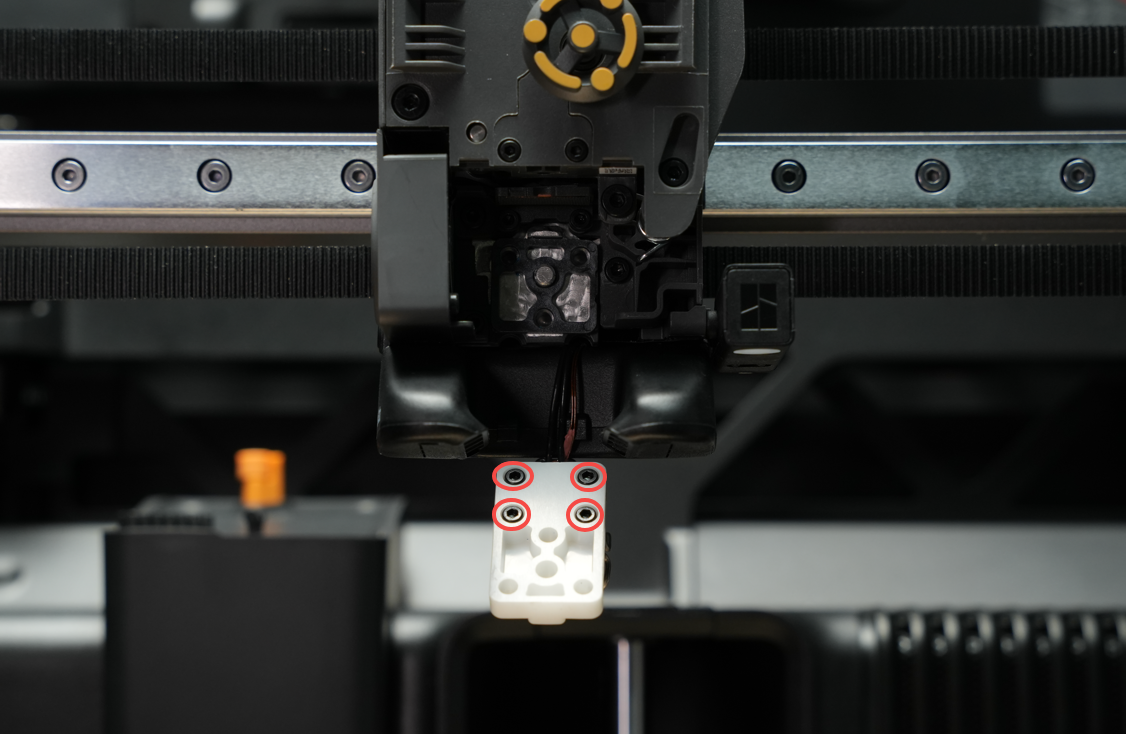

  • Luego, apriete moderadamente los 4 tornillos en la parte trasera del conjunto de calentamiento, con un rango de giro de aproximadamente 1/8 de vuelta.

  Nota: Si los tornillos ya están relativamente apretados, no fuerce su apriete adicional para evitar dañar la base cerámica.



  • Vuelva a instalar la base cerámica y apriete los tornillos de fijación.

  b. Verificar la Instalación de la Boquilla:

  • Al instalar, presione la boquilla hacia abajo y luego fije el clip. El clip debe fijarse de manera correcta para garantizar que no haya holgura;

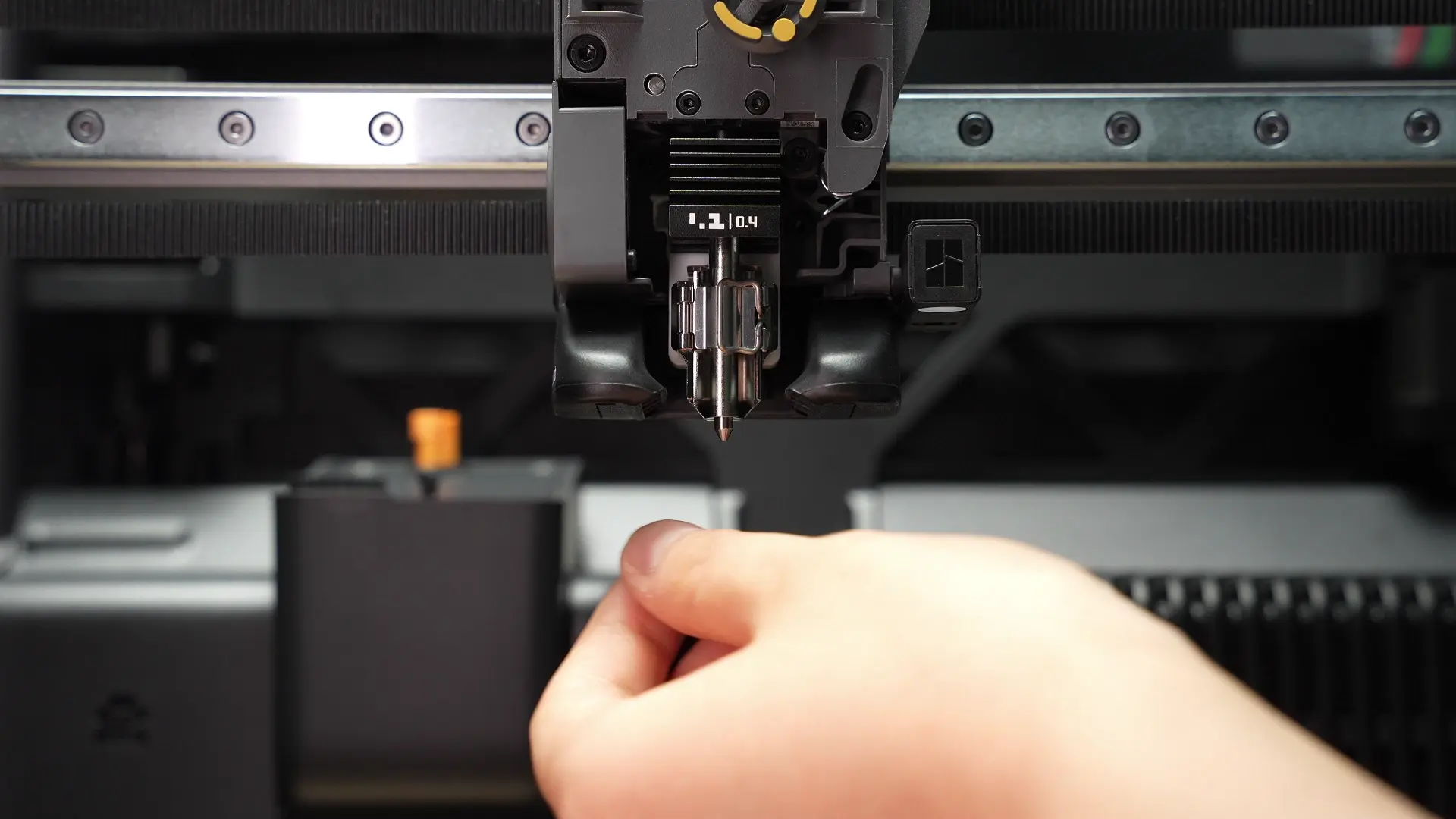

  • Después de completar, sacuda manualmente la boquilla para verificar si está firme. Si hay sacudidas evidentes, indica que el hotend no está completamente fijado.

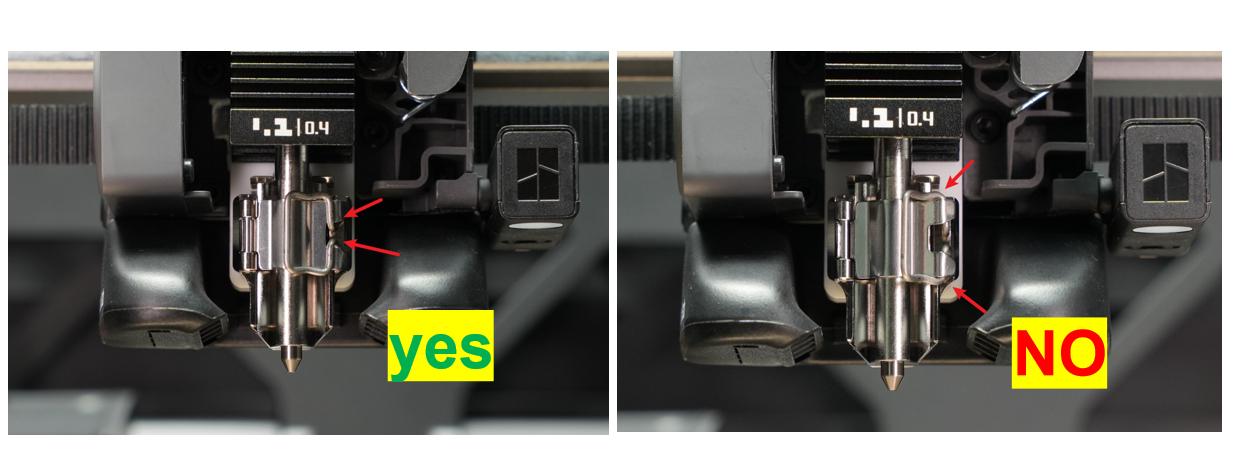

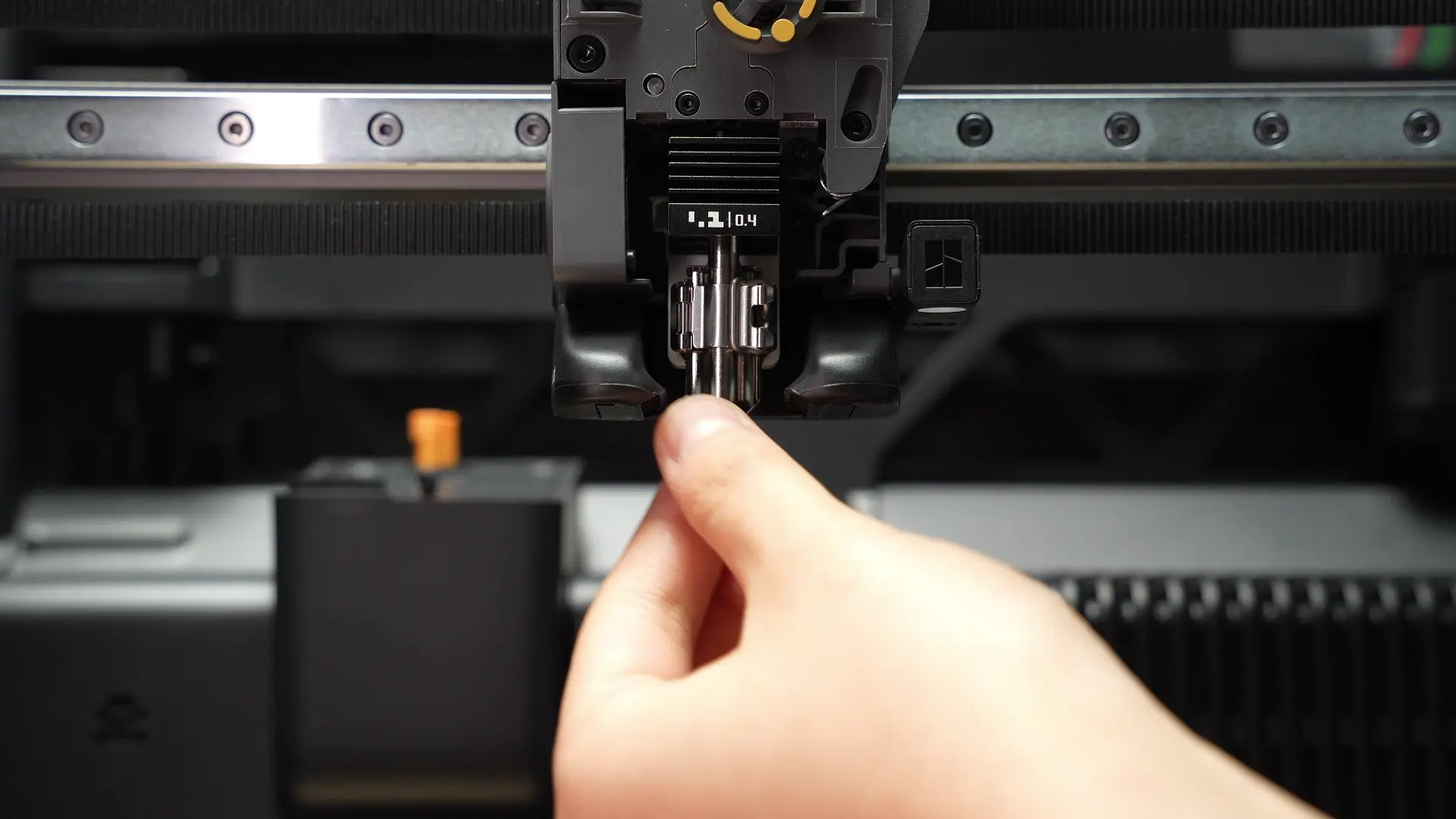

  Situación de holgura y sacudida:

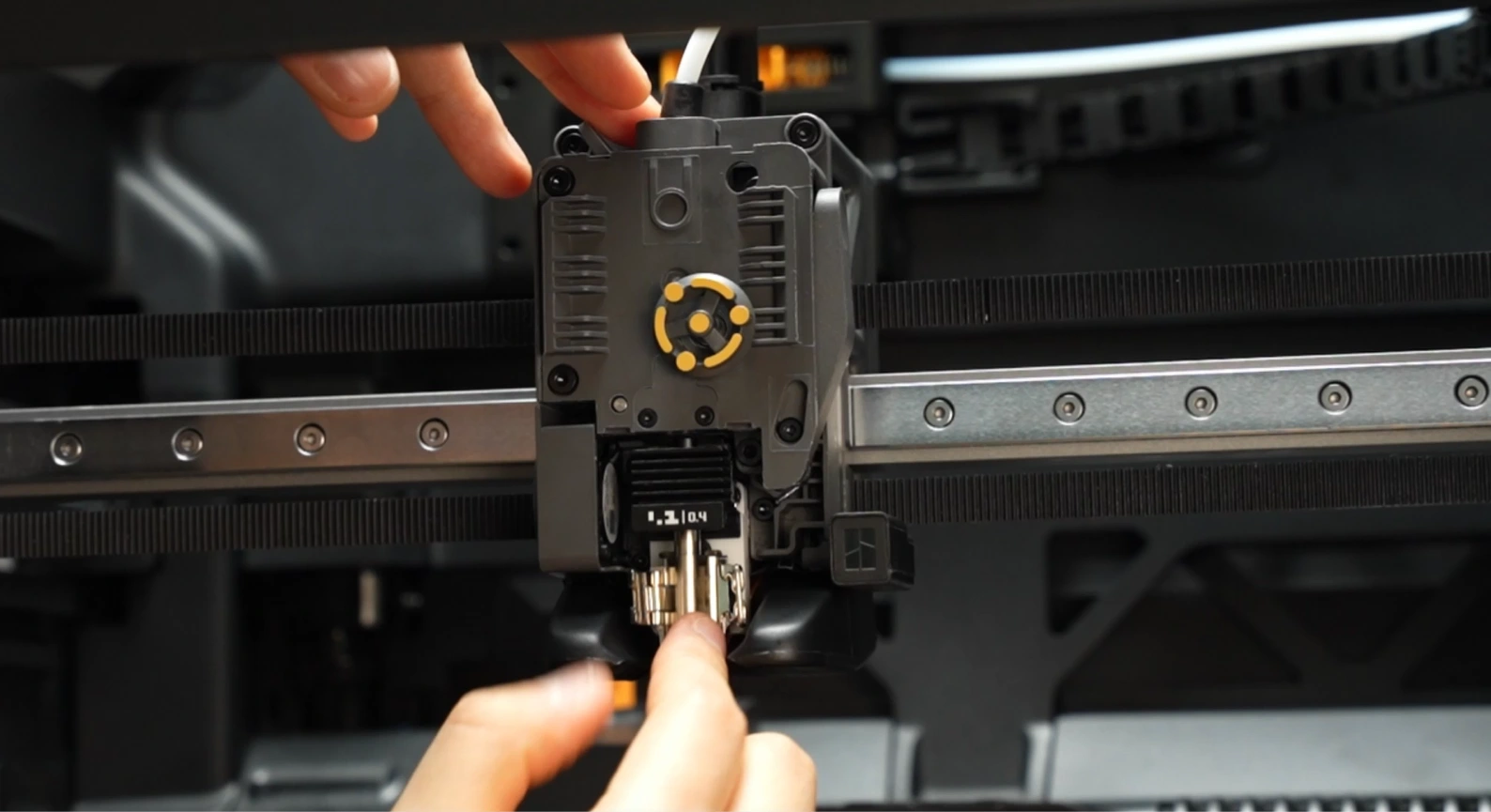

  Situación de fijación sin sacudida:



Primera Capa Parcial Demasiado Baja

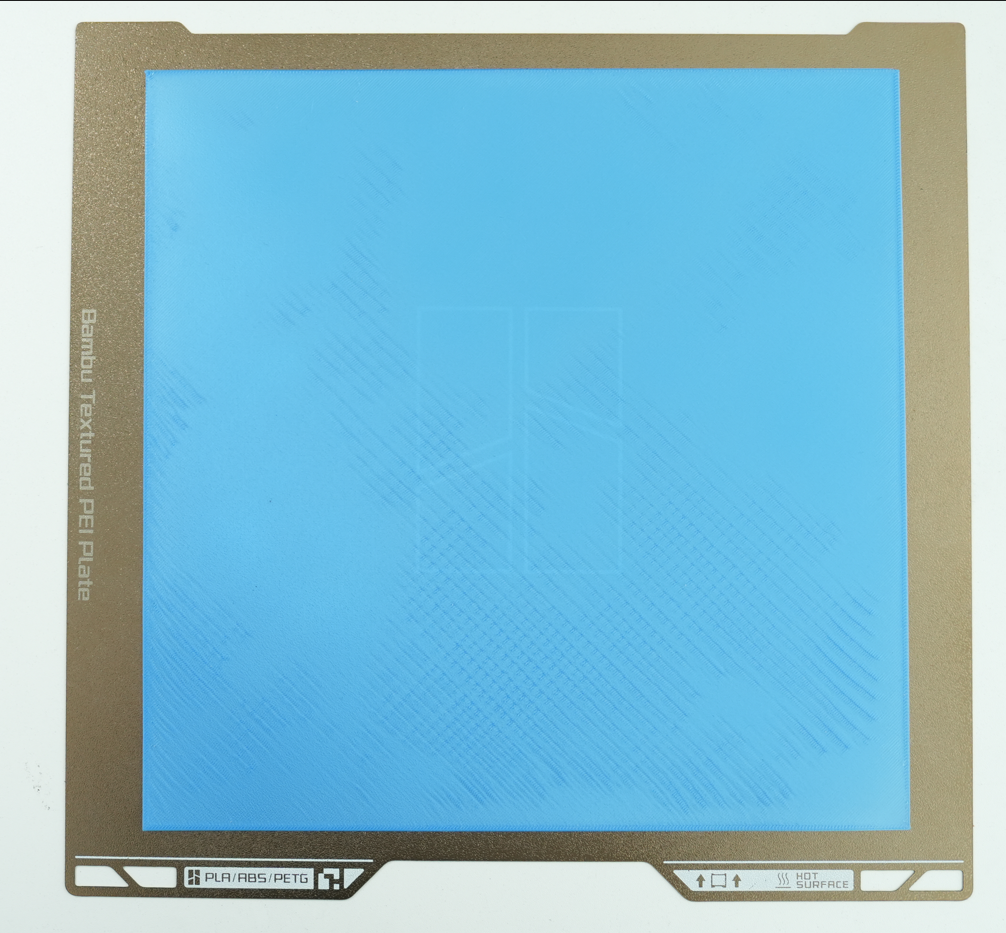

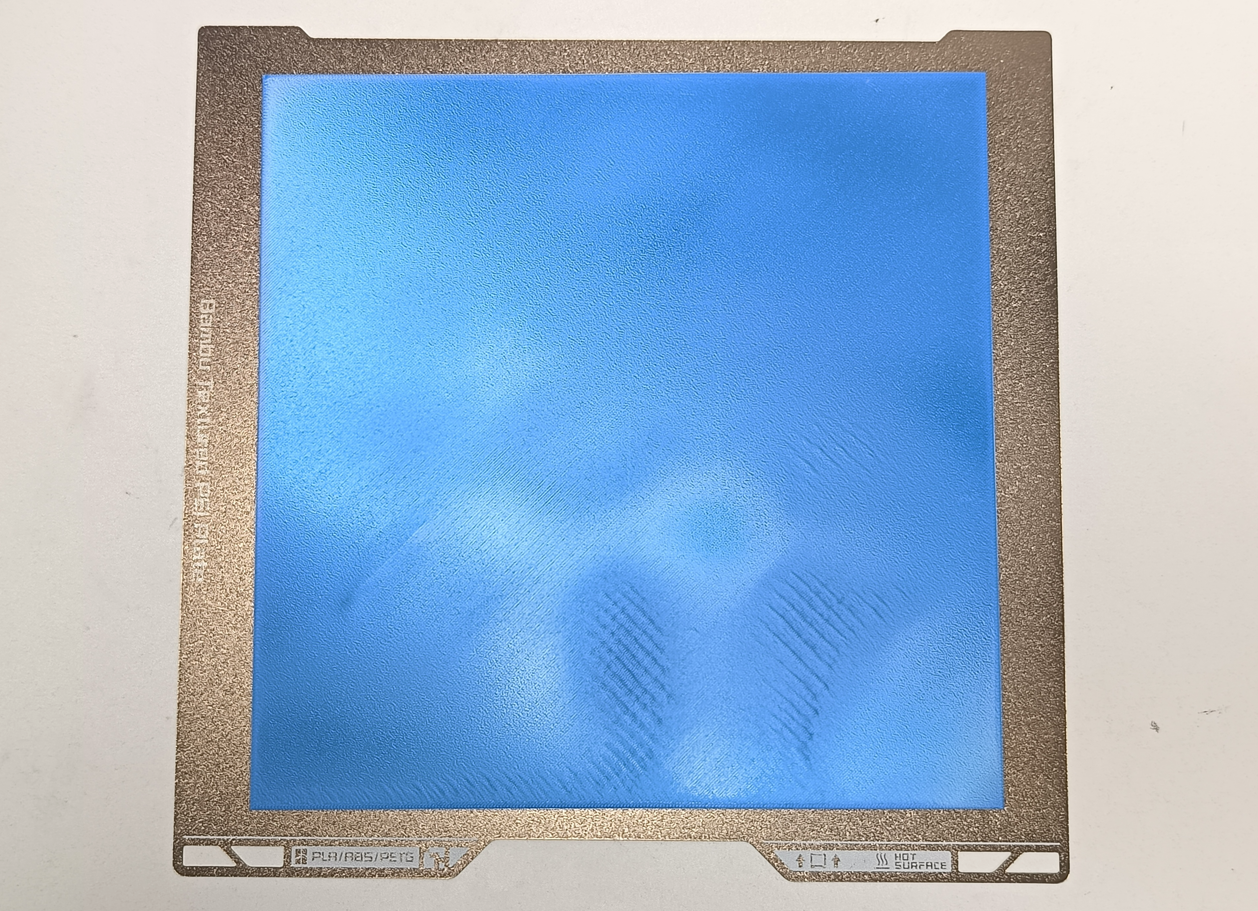

Una primera capa parcialmente baja suele ocurrir en el área cerca de la puerta frontal de la impresora, como se muestra en la figura a continuación.

• Soluciones:

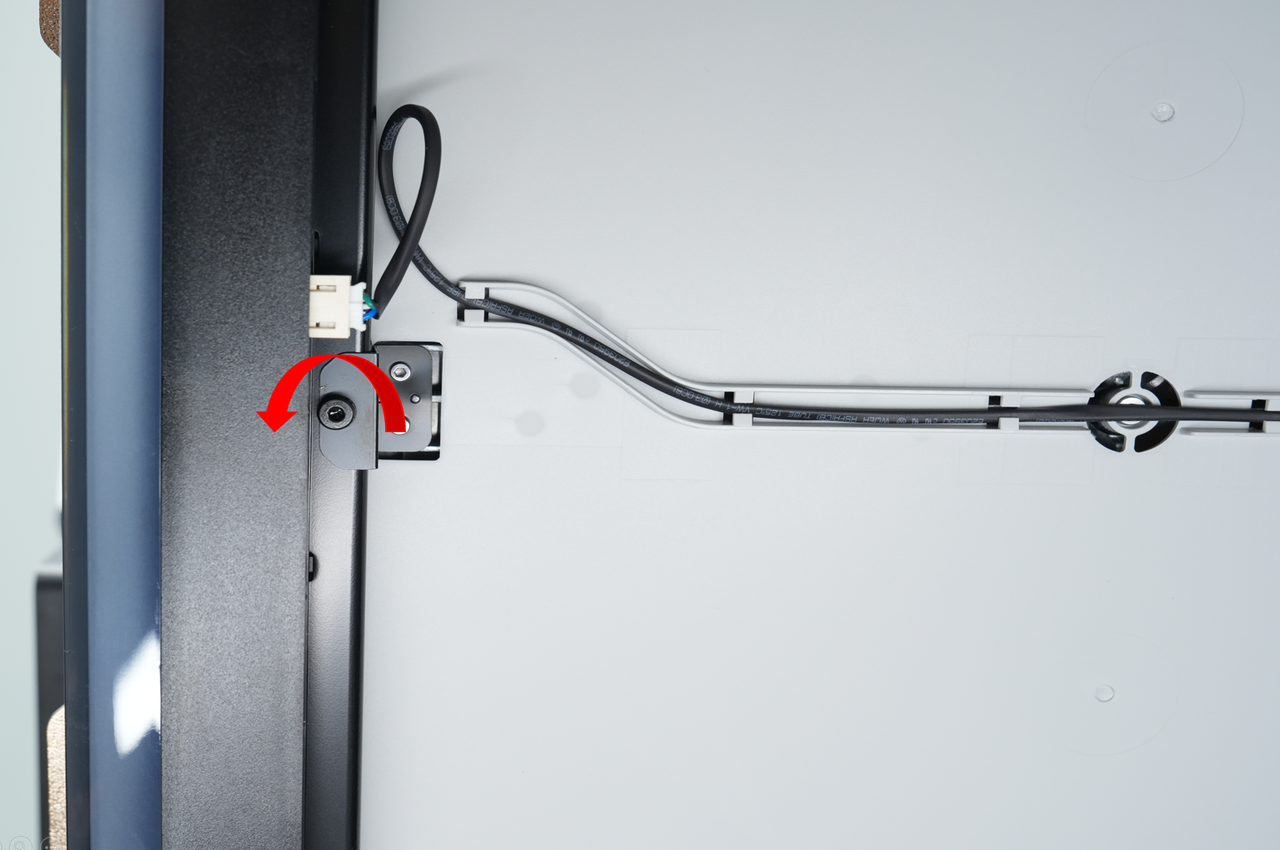

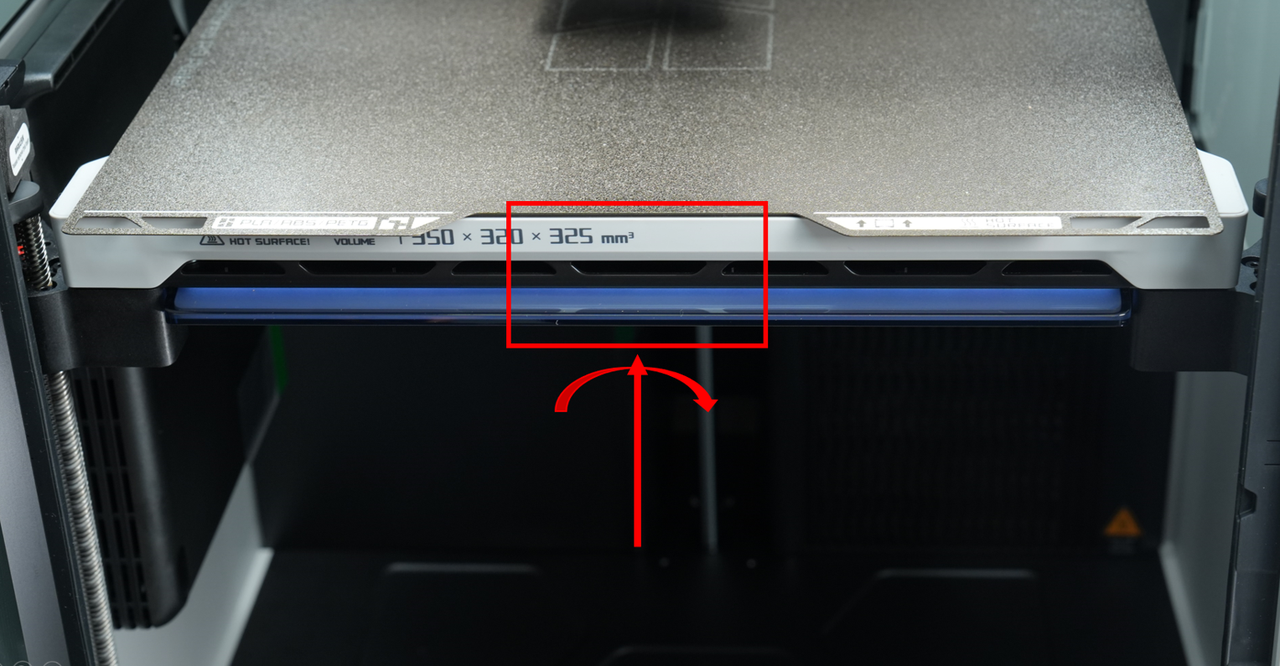

  • Use un destornillador o llave para aflojar el tornillo de bloqueo negro en la parte inferior frontal de la cama caliente (aproximadamente 1 vuelta). Este tornillo se usa principalmente para mejorar la rigidez de la cama caliente durante el transporte, pero un apriete excesivo puede causar áreas bajas locales.





  • Ejecute nuevamente el procedimiento de calibración de la impresora y verifique el efecto de impresión de la primera capa.

  • Si el problema persiste

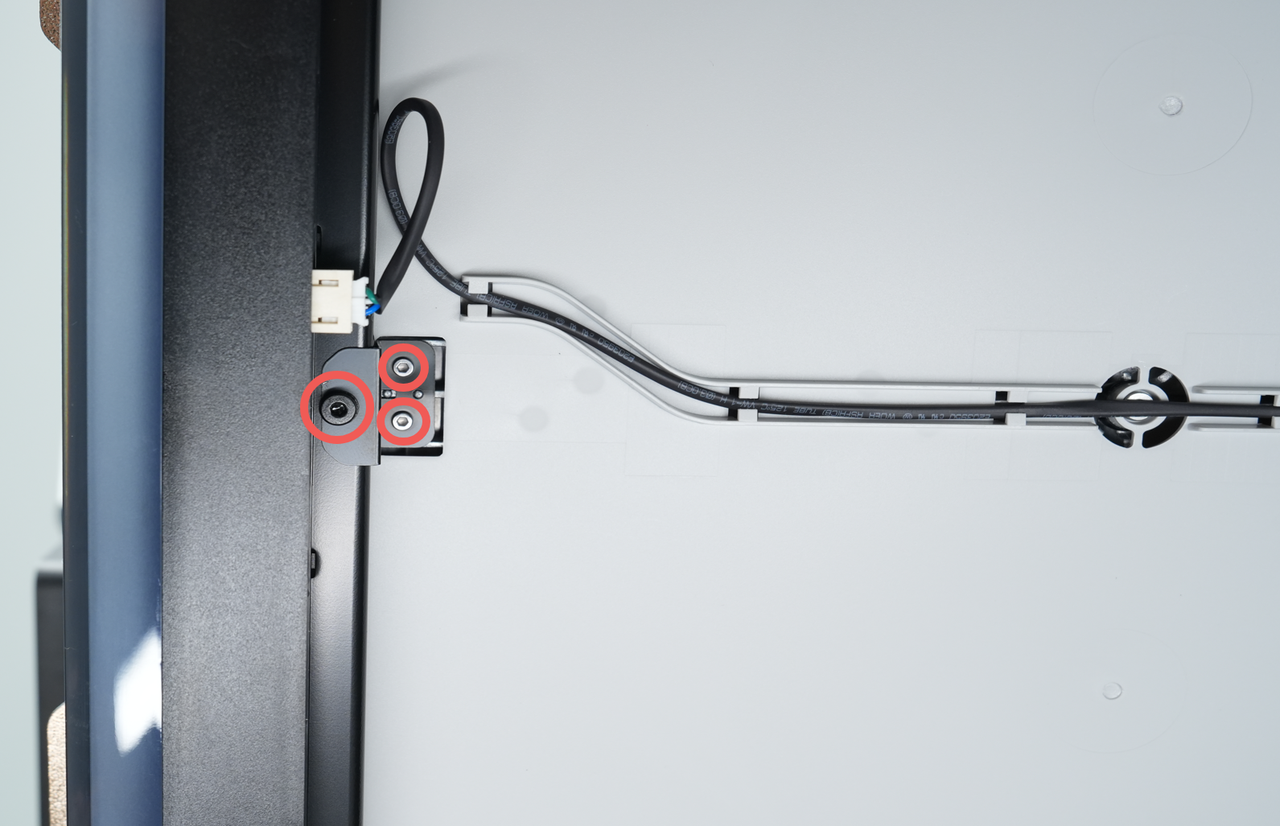

    • Use destornilladores H2 y H1.5 o llaves para retirar los 3 tornillos de bloqueo laterales de la cama caliente (consulte la figura siguiente para sus posiciones).
    • Nota: Estos 3 tornillos solo se usan para mejorar la resistencia a impactos durante el transporte. Retirarlos durante el uso normal no afectará la calidad de impresión.



    • Después de retirar los tornillos, ejecute nuevamente el procedimiento de calibración e imprima de nuevo para probar.

Primera Capa Amplia Demasiado Alta/Esparcida

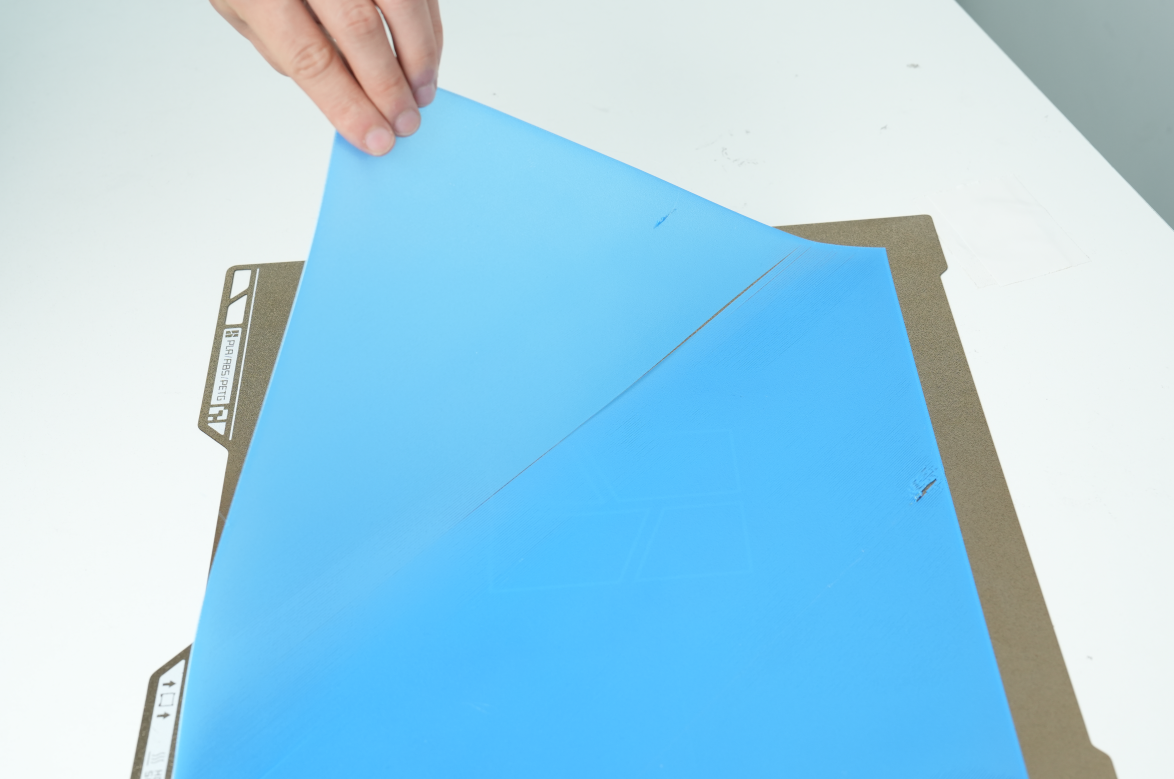

Una primera capa demasiado alta se caracteriza por líneas escasas con adhesión débil, y las líneas pueden separarse al retirar la pieza impresa, como se muestra en la figura a continuación.

• Soluciones:

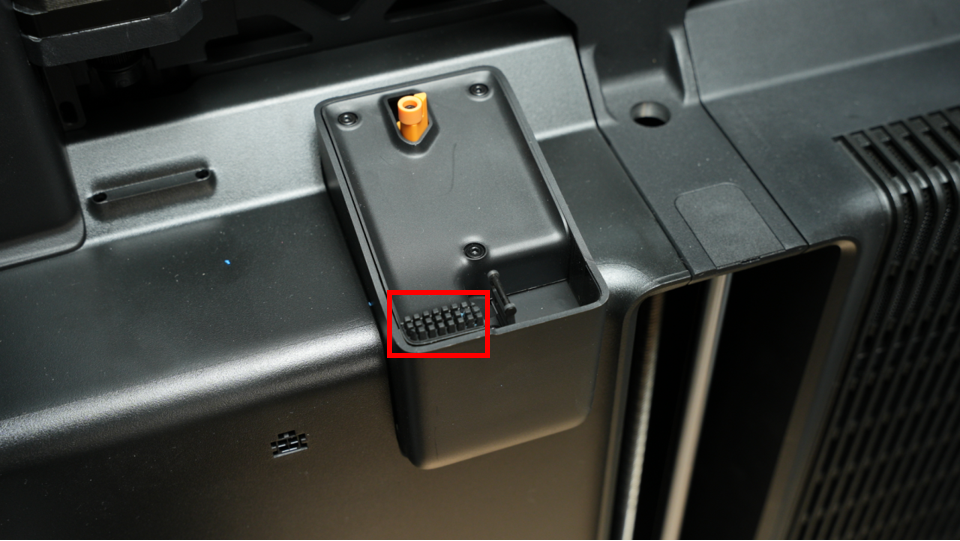

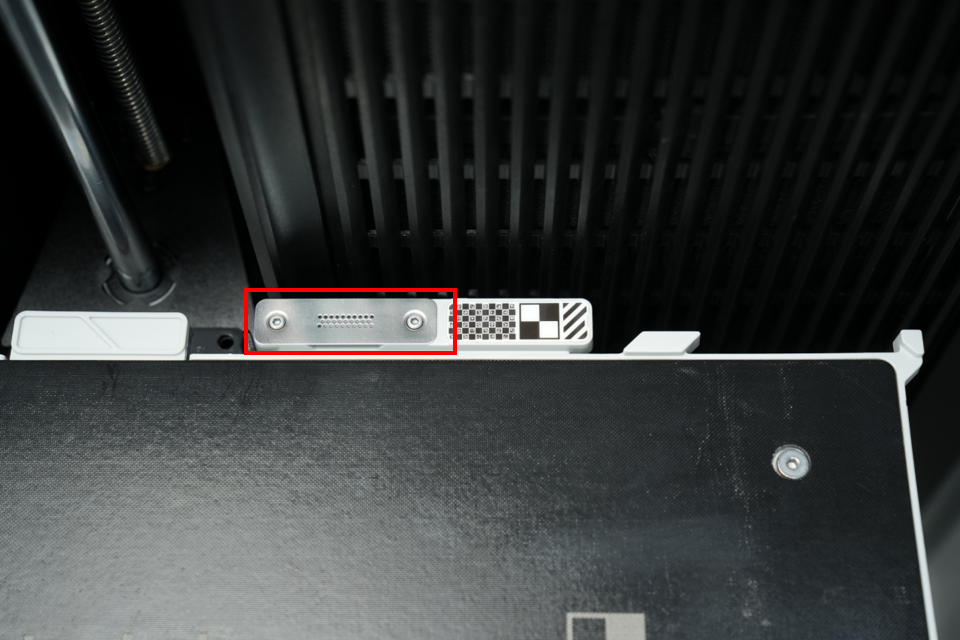

  • Verifique si el limpiador de purga (hoja de acero duro o cepillo de silicona suave) está limpio adecuadamente, y confirme si la hoja de acero está doblada o deformada (si está cóncava en el medio, la boquilla no puede tocar la hoja al limpiarla). Las posiciones se muestran en las figuras a continuación;

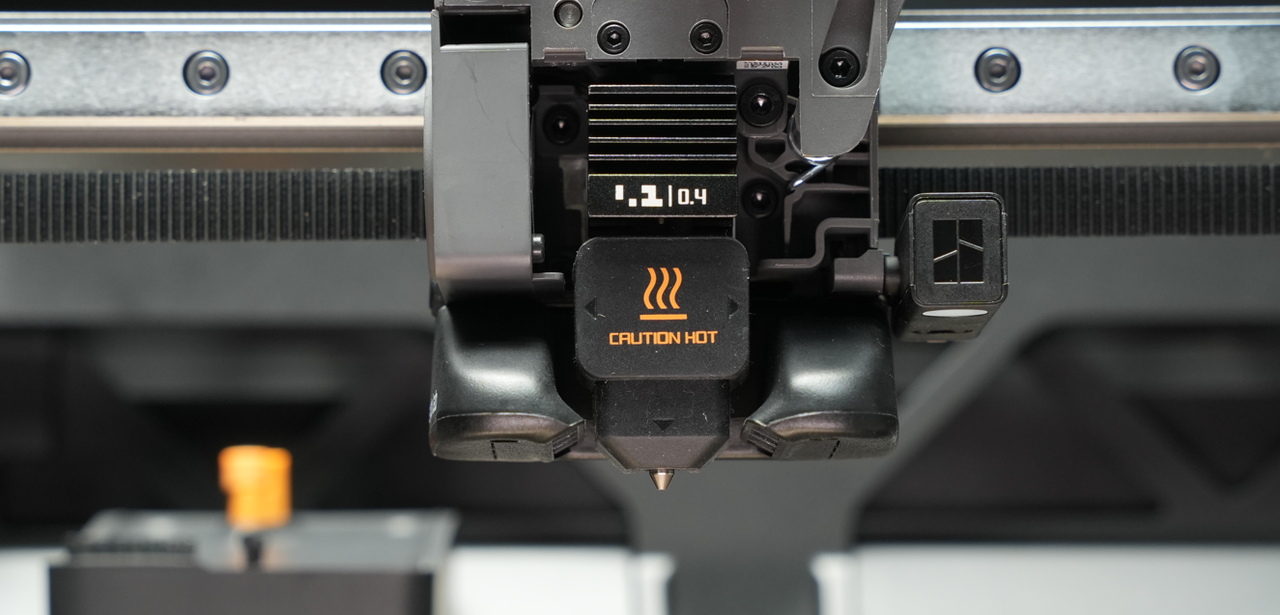

  • El material residual en la boquilla antes de la nivelación puede causar errores en la altura de nivelación. Asegúrese de que la boquilla esté limpia antes de nivelar;



Solución de Depuración Definitiva

Si la calidad de impresión de la primera capa sigue siendo insatisfactoria después de probar los métodos anteriores, puede intentar:

• Precale la cama caliente a la temperatura requerida para la impresión y manténgala durante 10-15 minutos antes de iniciar el trabajo de impresión;
• Consulte la wiki para realizar la nivelación manual de la cama caliente y asegúrese de que no haya inclinación evidente. Nivelación Manual de Cama Caliente H2S

Solución Temporal: Ajustar el Desplazamiento Cero del Eje Z

Notas:

• Este método es una solución temporal, adecuada para corregir rápidamente problemas de primera capa, pero puede introducir nuevos defectos locales (por ejemplo: después de corregir un área baja local de la primera capa, el área normal original puede volverse demasiado alta).
• Rango de Ajuste Recomendado:
  • Placa Texturizada: -0.01mm~0mm;
  • Placa Lisa: -0.01mm~0.01mm.

Métodos de Ajuste:

1. Modificar el Comando G-Code

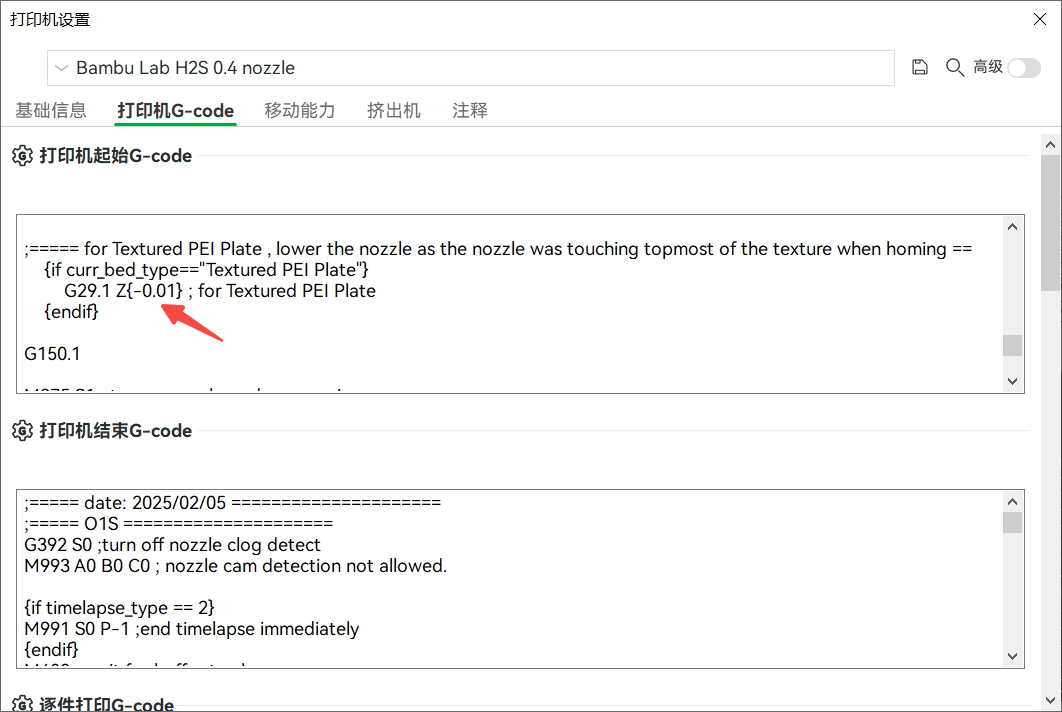

   • Placa Texturizada: Encuentre G29.1 en Configuración de Impresora — G-Code de Inicio de Impresora, y modifique el comando original G29.1 Z{-0.01} a G29.1 Z{xxx} (donde xxx es el valor de ajuste). Si la primera capa es demasiado baja, puede cambiarlo a Z{0}, lo que equivale a levantar la boquilla 0.01mm en comparación con la configuración predeterminada durante la impresión (para garantizar una primera capa uniforme, la boquilla se presiona hacia abajo 0.01mm por defecto al usar una placa texturizada).

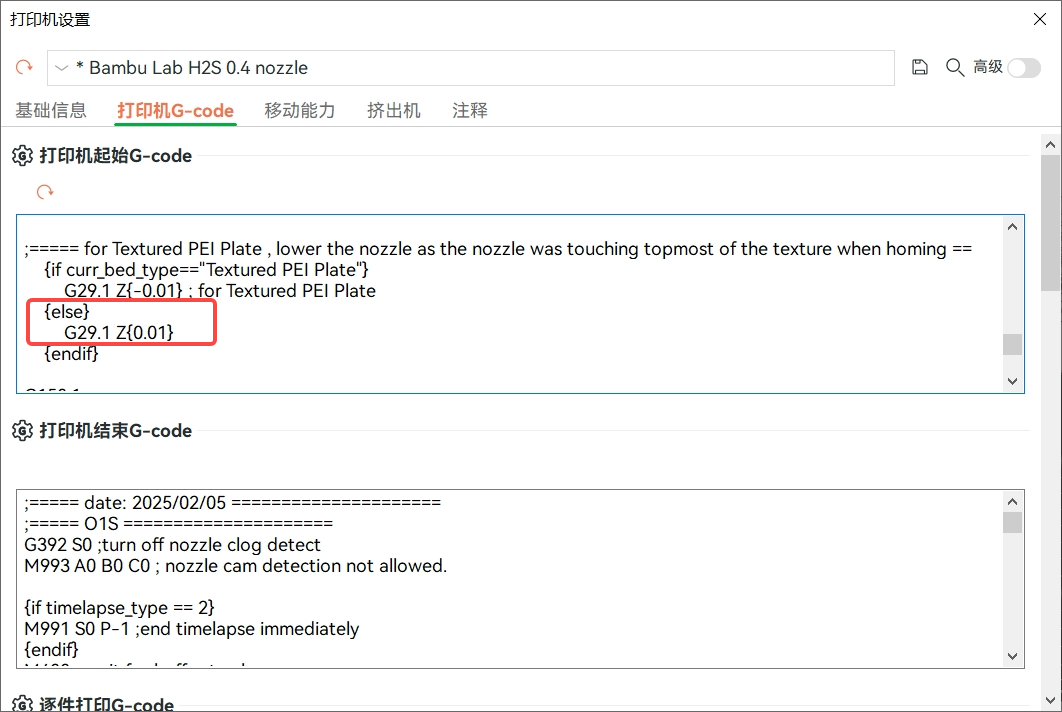

   • Placa No Texturizada: Para otros tipos de placas de impresión, como placas lisas, es necesario agregar el comando {else} G29.1 Z{xxx}. Por lo tanto, puede insertar el código en la posición mencionada anteriormente, como se muestra en la figura a continuación.



2. Lógica de Ajuste

   • Primera Capa Demasiado Alta → Disminuir el valor de desplazamiento (por ejemplo, cambiar de -0.02 a -0.03).
   • Primera Capa Demasiado Baja → Aumentar el valor de desplazamiento (por ejemplo, cambiar de -0.02 a -0.01).

Notas Finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
