Precauciones:

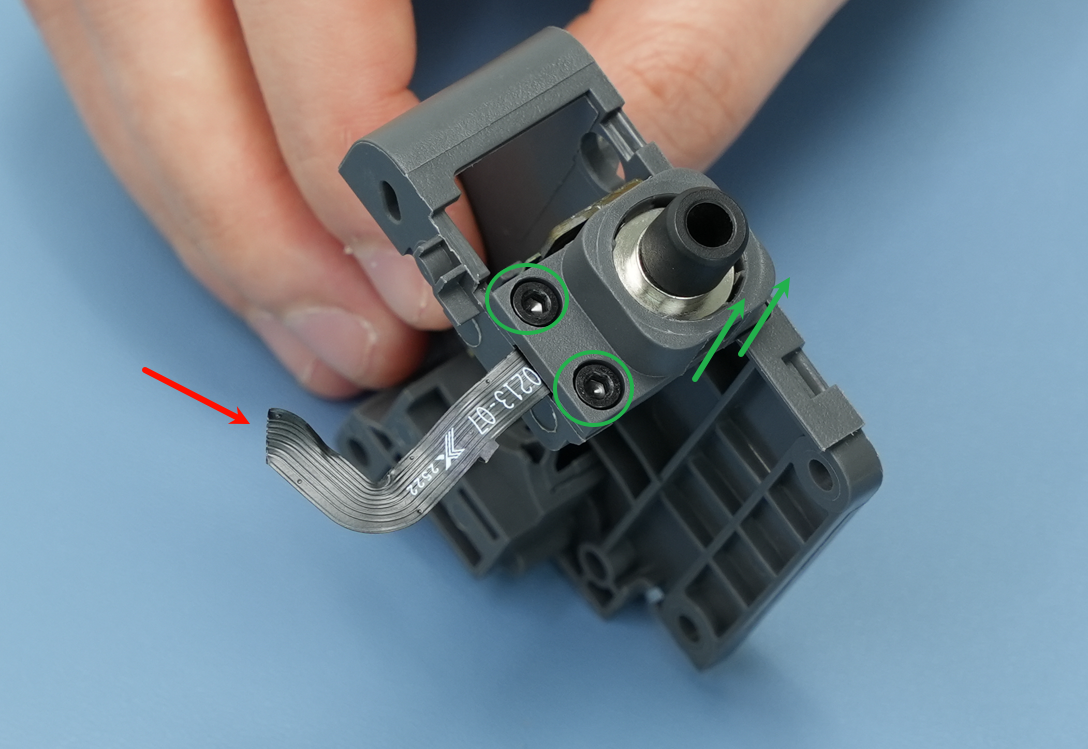

Asegúrese de seguir estrictamente la secuencia de desmontaje descrita en este artículo. Especialmente antes de retirar la cubierta del extrusor, retire primero el sensor de filamento del extrusor (manejar con cuidado para evitar tirar con demasiada fuerza), ya que no hacerlo podría provocar que se rompa el cableado del sensor.
Escenario aplicable
La impresora reporta sobrecarga del motor del extrusor, impresión al aire o ningún error, pero se observa que el hotend no puede extruir filamento.
Posibles ubicaciones de obstrucción
- Montaje del extrusor
- Hotend

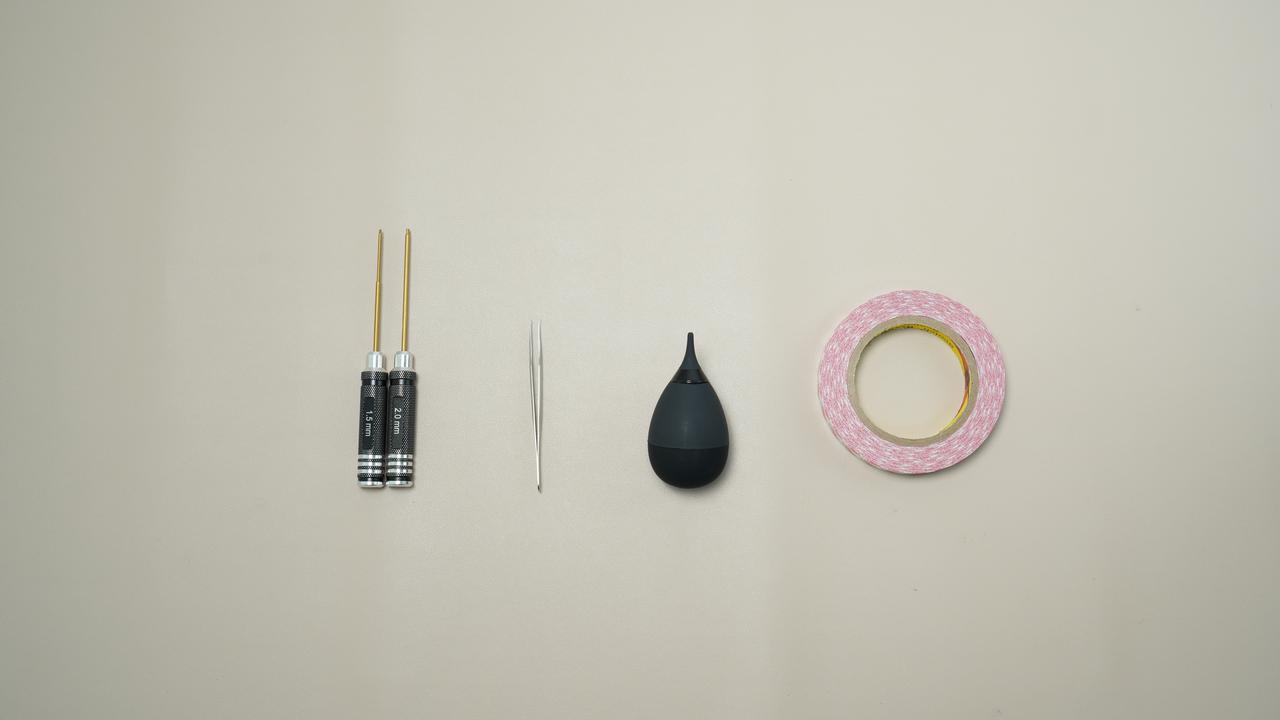

Herramientas necesarias
- Llave Allen H1.5 o H2.0
- Pinzas y globo de soplado
- Cinta adhesiva doble cara
Pasos para resolver el problema
Paso 1. Retirar el hotend

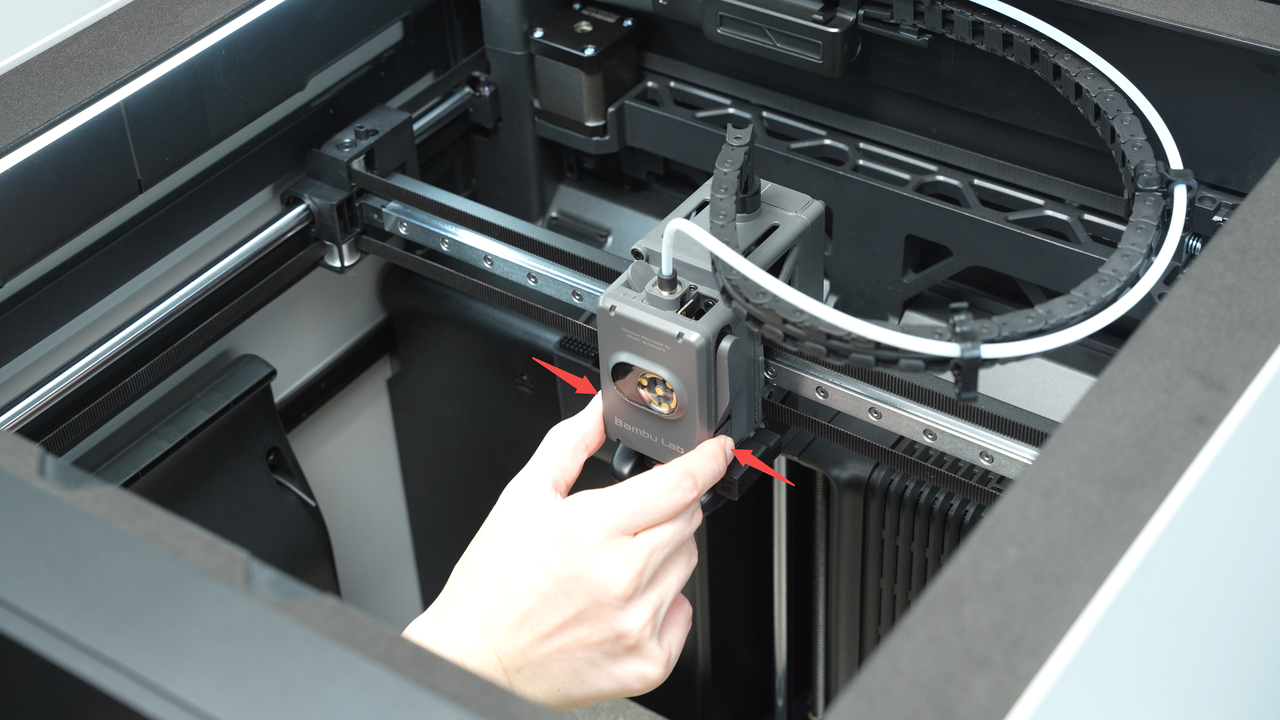

Aplicar fuerza desde el costado para presionar la cubierta frontal del cabezal, desbloqueándola y retirándola.
Asegúrese de que la temperatura del hotend esté a temperatura ambiente. Presione el cortador para cortar el filamento.
Retire la rueda giratoria. Use una llave Allen H1.5 para retirar los dos tornillos y quitar el bloque guía de filamento.
En condiciones normales, el hotend se puede retirar directamente sin desmontar el bloque guía de filamento. Sin embargo, en esta guía elegimos retirar primero el sujetador para facilitar la limpieza posterior.
Retire la funda de silicona, libere la traba del hotend y luego sostenga el disipador de calor con las manos para retirar el hotend.
Paso 2. Extrusión manual del filamento
Después de retirar el hotend, introduzca el filamento en el extrusor e intente extrusión manual presionando el botón de extrusión en la pantalla. Si la impresora muestra "Por favor caliente la boquilla por encima de 170°C", puede seleccionar "No volver a recordar". Si el filamento se extruye sin problemas, probablemente indique una obstrucción en el hotend. Recomendamos consultar Procedimiento de limpieza del hotend H2S para orientación sobre la limpieza del hotend.
Si el filamento no se puede extruir adecuadamente o se retrae, indica una obstrucción o atasco en el extrusor, requiriendo desmontaje para limpieza. Proceda al paso 3.
Nota: Para diagnosticar el problema de manera más efectiva, suba un video de la extrusión manual al presentar su ticket de soporte. Asegúrese de que el video muestre claramente la trayectoria del filamento, los pasos de extrusión manual y el resultado final.
Paso 3. Limpieza general

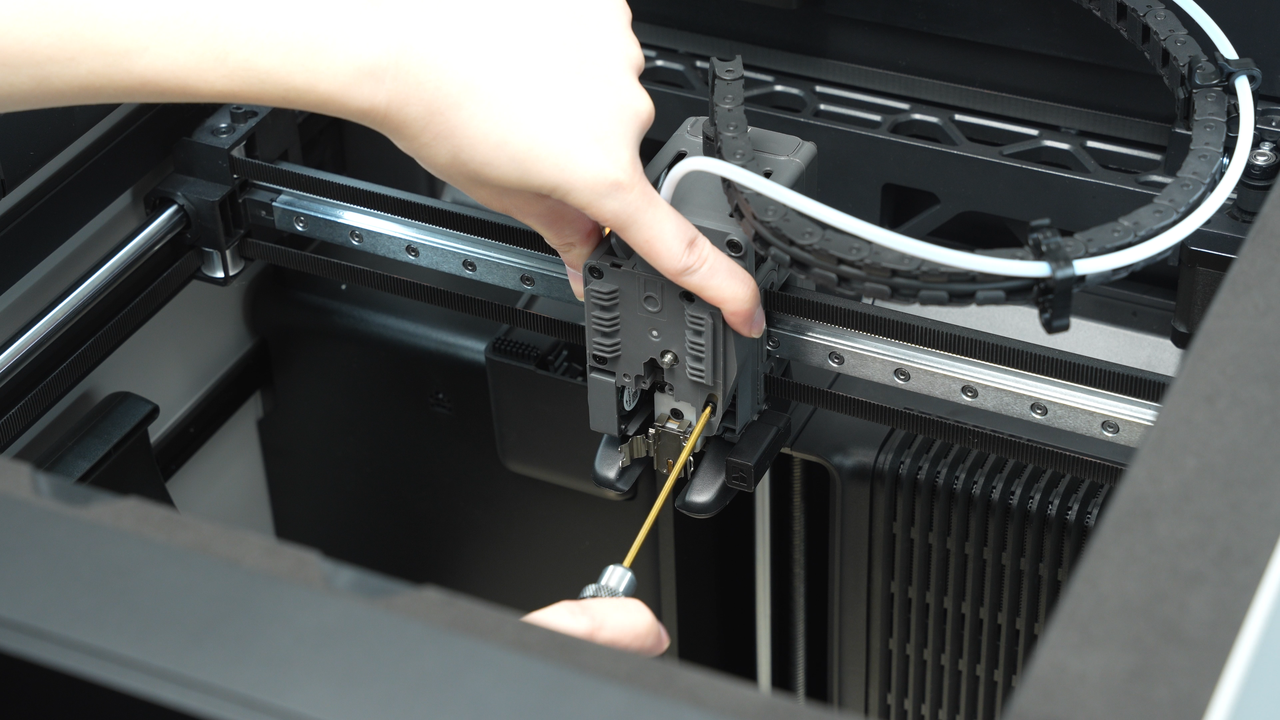

Use una llave Allen H2.0 para retirar el tornillo del cortador y aflojar la manija del cortador. Esto permite limpiar desde el costado del extrusor.
Use pinzas o un soplador de aire para limpiar los residuos internos en las ubicaciones indicadas. En estado apagado, gire manualmente el engranaje negro en sentido horario para limpiar.
Si la limpieza del extrusor según los pasos anteriores no resuelve el problema de extrusión incorrecta, es posible que deba desmontar el extrusor y retirar el montaje del extrusor para una limpieza más exhaustiva.
Paso 4. Limpieza profunda

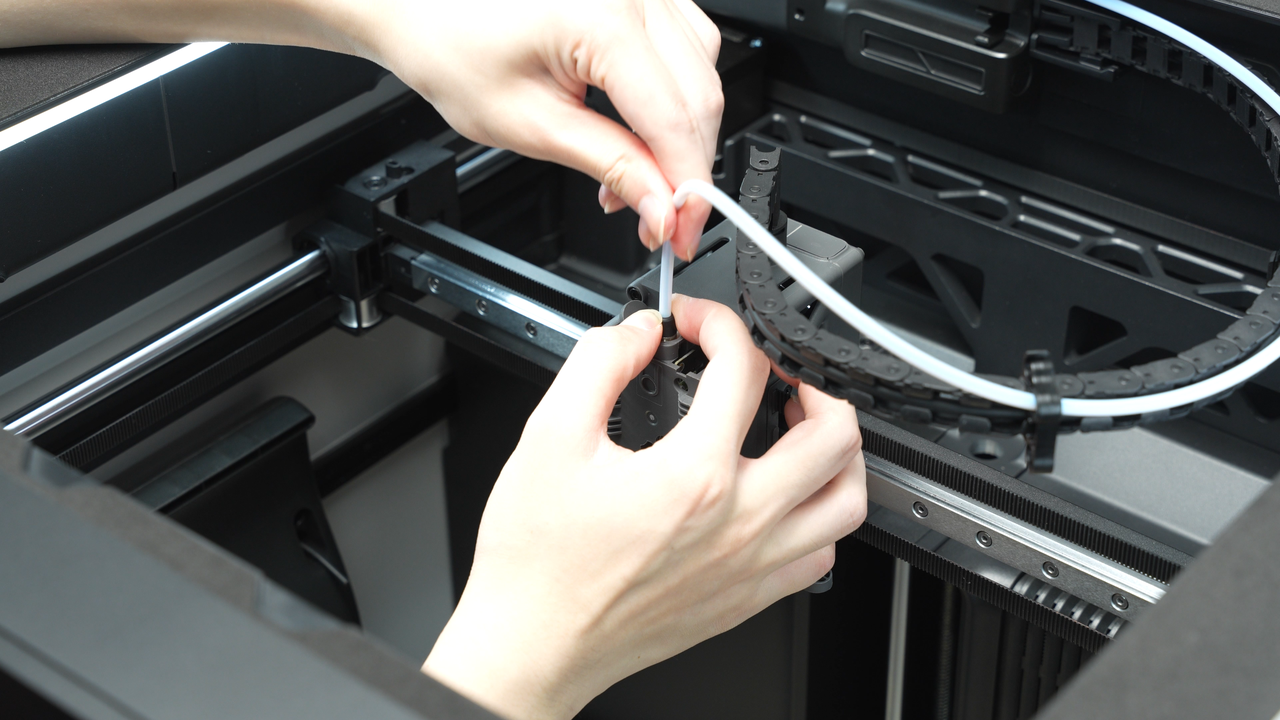

Presione el anillo negro para desconectar el tubo PTFE.
Use una llave Allen H2.0 para retirar los 2 tornillos. Antes de retirar el sensor de filamento, puede colocar cinta adhesiva doble cara encima del cabezal para sostener el sensor de filamento y evitar que se caiga durante el proceso, como se muestra en el diagrama. Es importante manejar con cuidado para no dañar el cable negro FPC al posicionar el sensor de filamento.

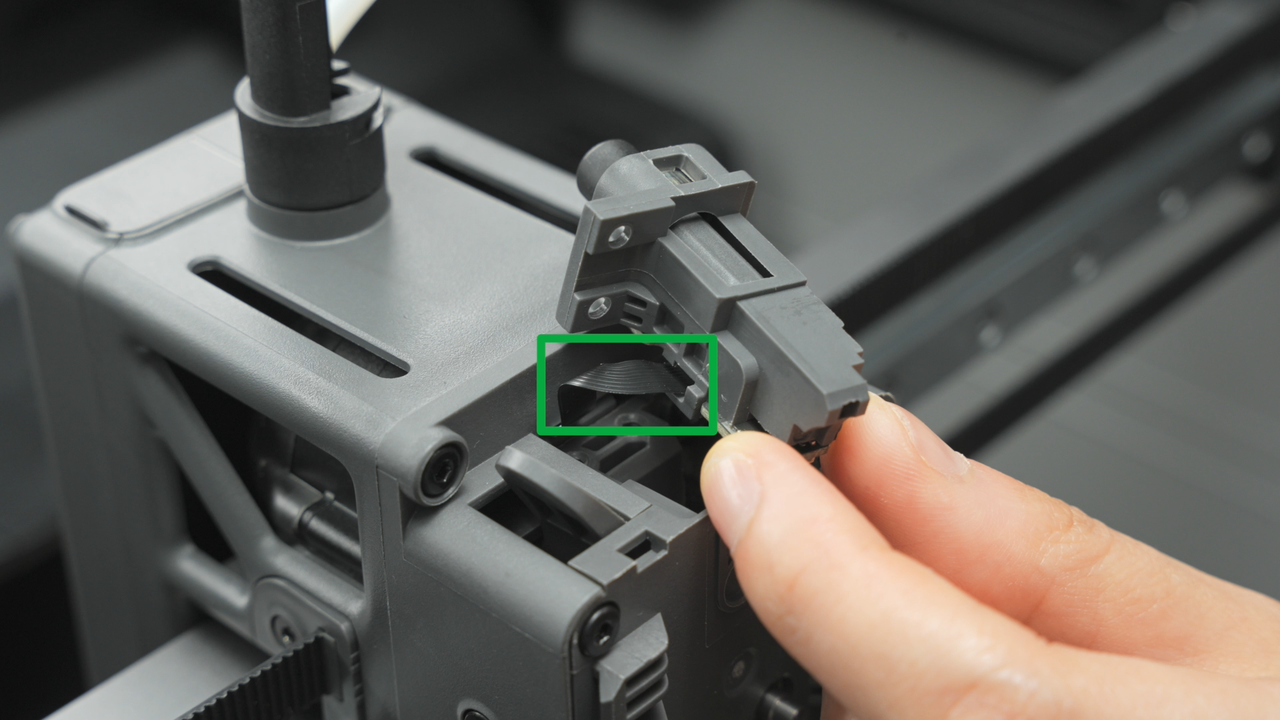

Hay un cable de cinta FPC ubicado en la parte posterior del sensor de filamento. Maneje con cuidado durante la retirada para evitar dañar o romper el cable.
Antes de retirar la cubierta frontal del extrusor, afloje primero el tornillo del costado (solo lo suficiente para aflojarlo ligeramente), luego retire los 4 tornillos de la cubierta frontal del extrusor.
Retire cuidadosamente la cubierta frontal del extrusor aplicando fuerza. Al retirar la cubierta frontal, tenga cuidado con que salgan los rodamientos y resortes de la cubierta.
Retire completamente el tornillo lateral, luego extraiga con cuidado el resorte interno y la tapa final con pinzas, y guárdelos de forma segura para evitar perderlos.

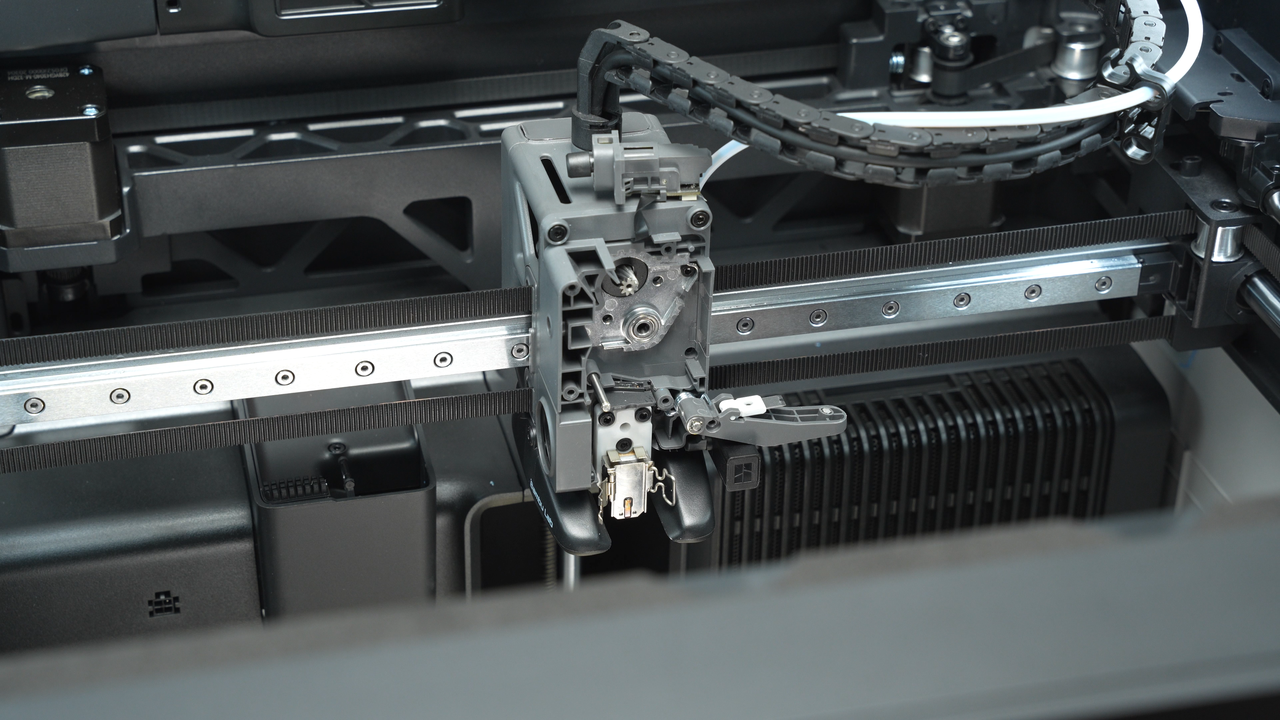

Retire el soporte de la rueda accionada y saque el engranaje del extrusor.
Limpie los residuos de filamento dentro del extrusor.
Además, use un soplador de aire o pinzas para limpiar los residuos de filamento en el engranaje del extrusor y la rueda accionada.
Paso 5. Instalar el extrusor y el hotend

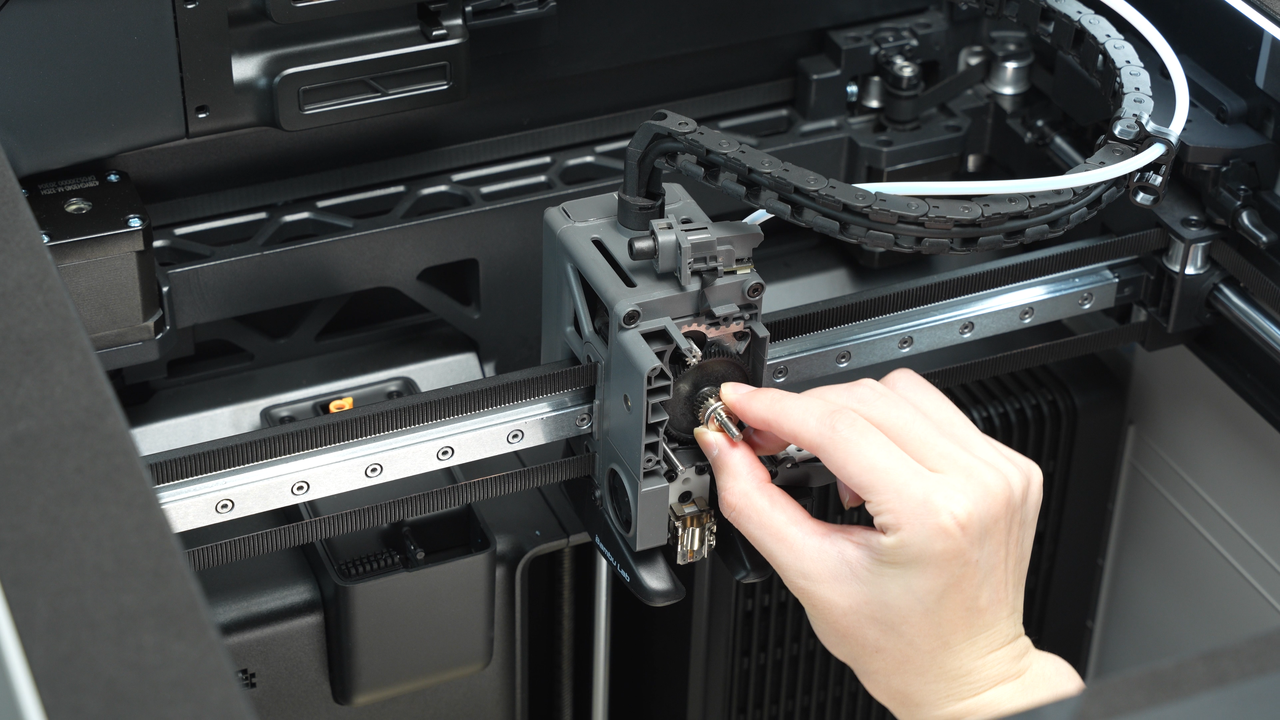

Instale el engranaje del extrusor.

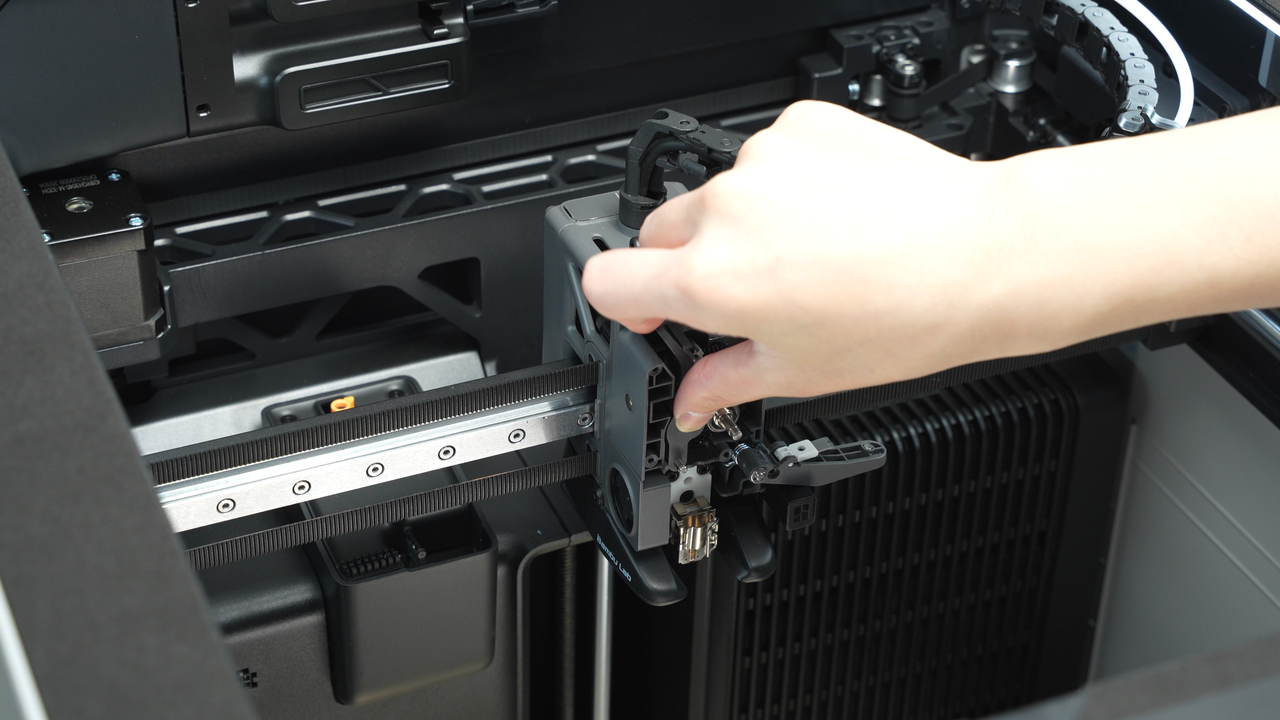

Instale el soporte de la rueda accionada en el eje correspondiente.
A continuación, ensamble el resorte y la tapa final en la orientación y posición correctas, asegurándose de que la tapa final esté orientada hacia el lado con el tornillo durante la instalación. Use pinzas para colocar el resorte y la tapa en la posición correspondiente en el soporte de la rueda accionada, luego apriete el tornillo lateral para mantenerlo en su lugar, pero no apriete completamente el tornillo aún.
Instale la cubierta frontal del extrusor y apriete los 4 tornillos, luego apriete finalmente el tornillo lateral del extrusor.
Retire el sensor de filamento de la cinta. Antes de la instalación, asegúrese de que el cable FPC esté organizado correctamente en la ranura de gestión de cables para evitar que salga, lo que podría causar daños al insertar los tornillos.
Asegúrese de que el cable FPC negro no se doble durante el proceso de instalación. Luego, asegure el sensor de filamento colocando los 2 tornillos.
Retirar la cinta del cabezal.
Levantar la palanca del cortador con pinzas, deslizar la hoja en su lugar a lo largo de la ranura de la hoja y apretar el tornillo para asegurar la palanca del cortador.
Instalar el hotend y bloquear la bisagra del hotend, luego instalar la calceta de silicona.
Instalar el bloque guía de filamento y apretar los 2 tornillos para asegurar el bloque guía de filamento en su lugar.

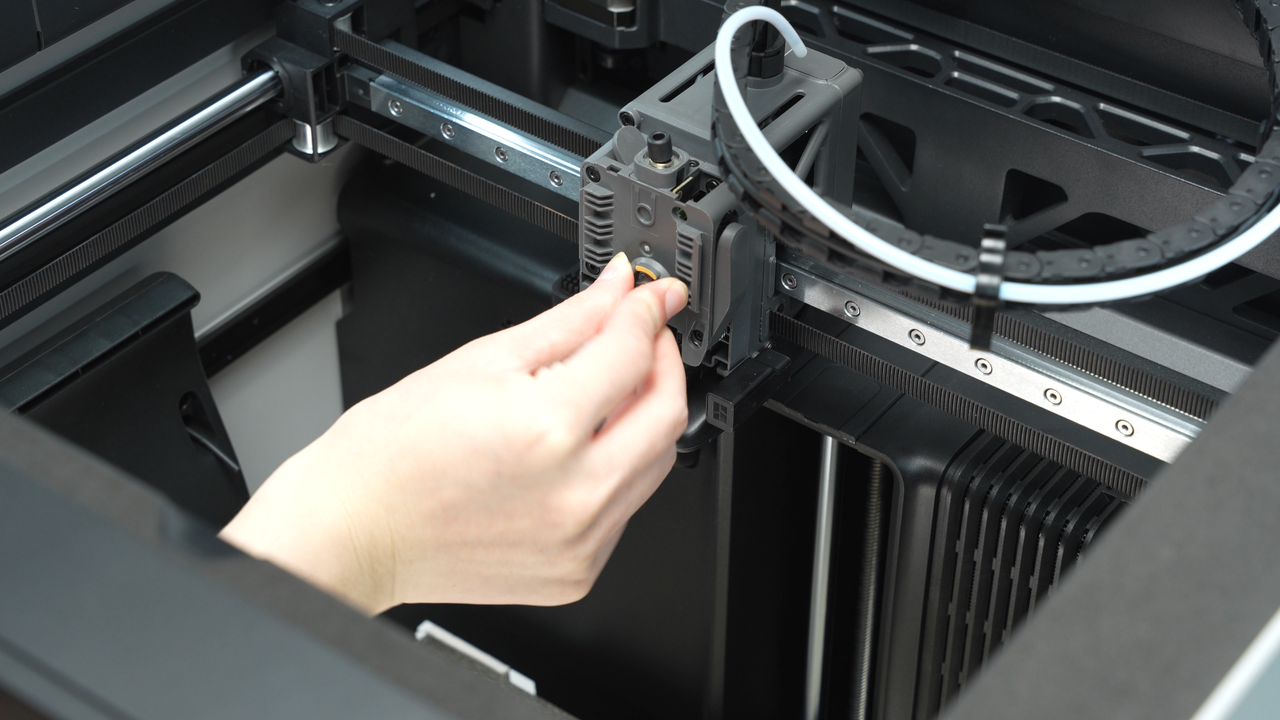

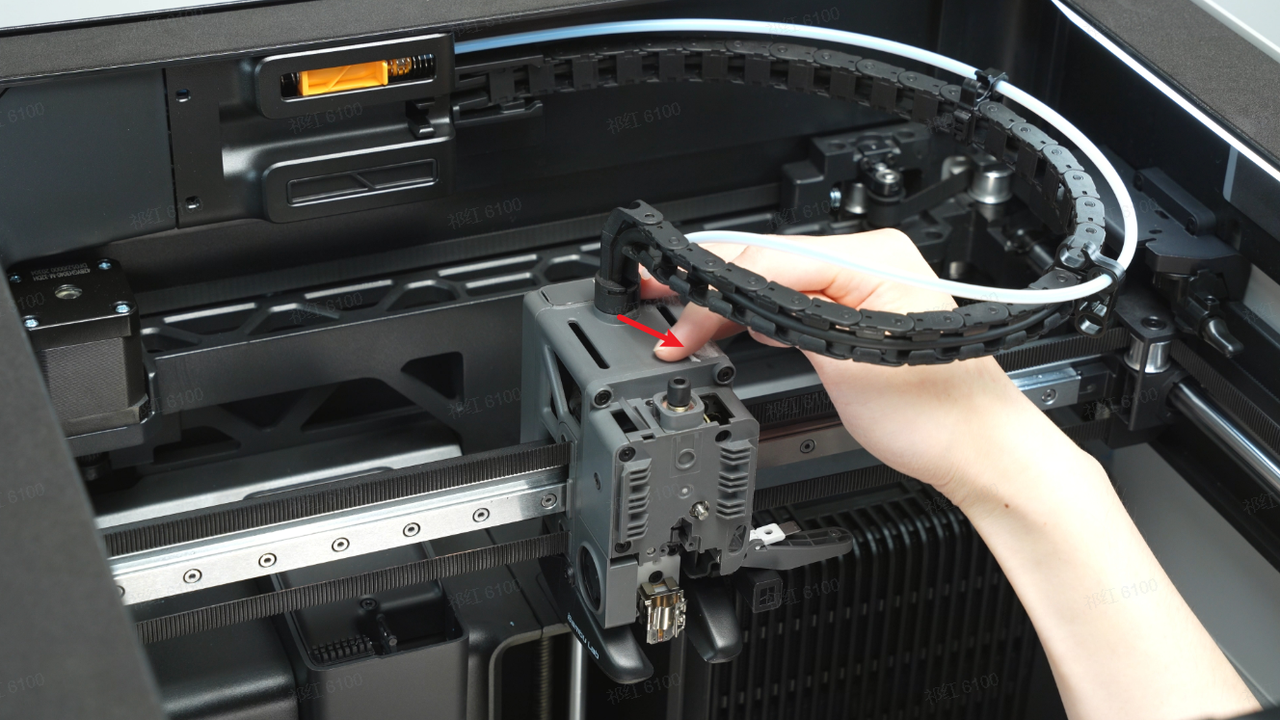

Instalar la rueda giratoria.
Instalar el tubo PTFE y la cubierta frontal del cabezal.
Cómo verificar la finalización/éxito
Después de reinstalar el extrusor y el hotend, reanudar la impresión o intentar extrusión manual para observar si la extrusión funciona correctamente.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor presente un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
