El material de empaque y los accesorios pueden actualizarse periódicamente. Consulte la versión que recibe.
Guía de video
Elementos incluidos

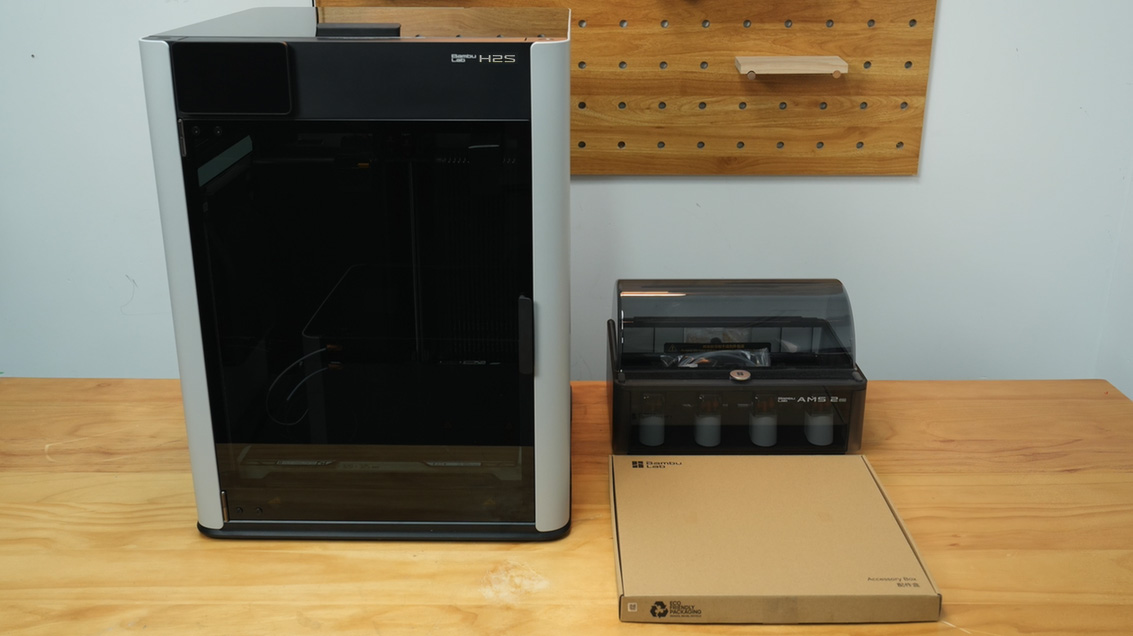

AMS Combo: H2S, AMS 2 Pro y caja de accesorios

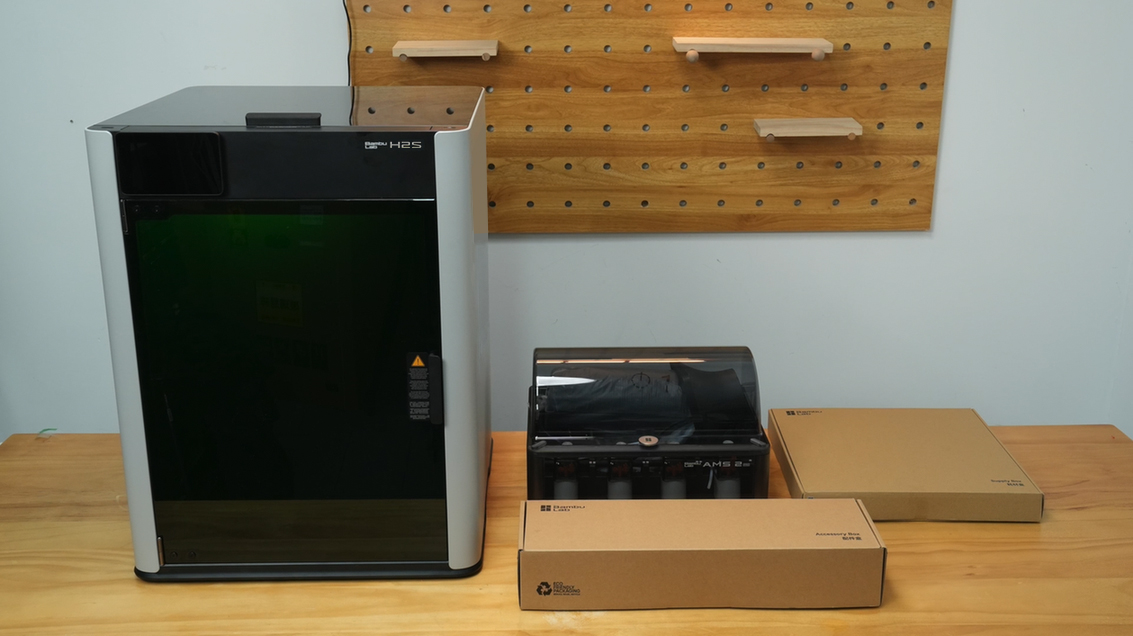

Laser Full Combo: H2S, AMS 2 Pro, caja de suministro y caja de accesorios
Guía de instalación del módulo láser
Guía de instalación del módulo de corte
Nota: Para el AMS Combo, el cable de alimentación se incluye con el AMS 2 Pro. Para el Laser Full Combo, el cable de alimentación se encuentra en la caja de accesorios. Consulte la Lista de empaque del H2S.
Procedimientos

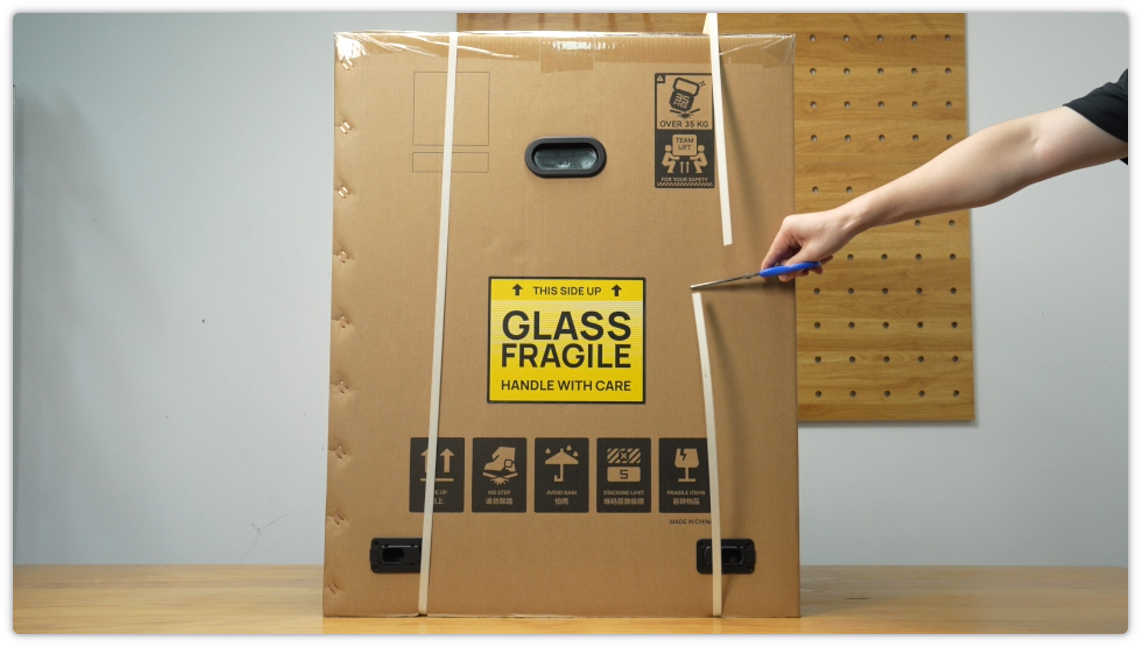

Retirar las correas del exterior de la caja

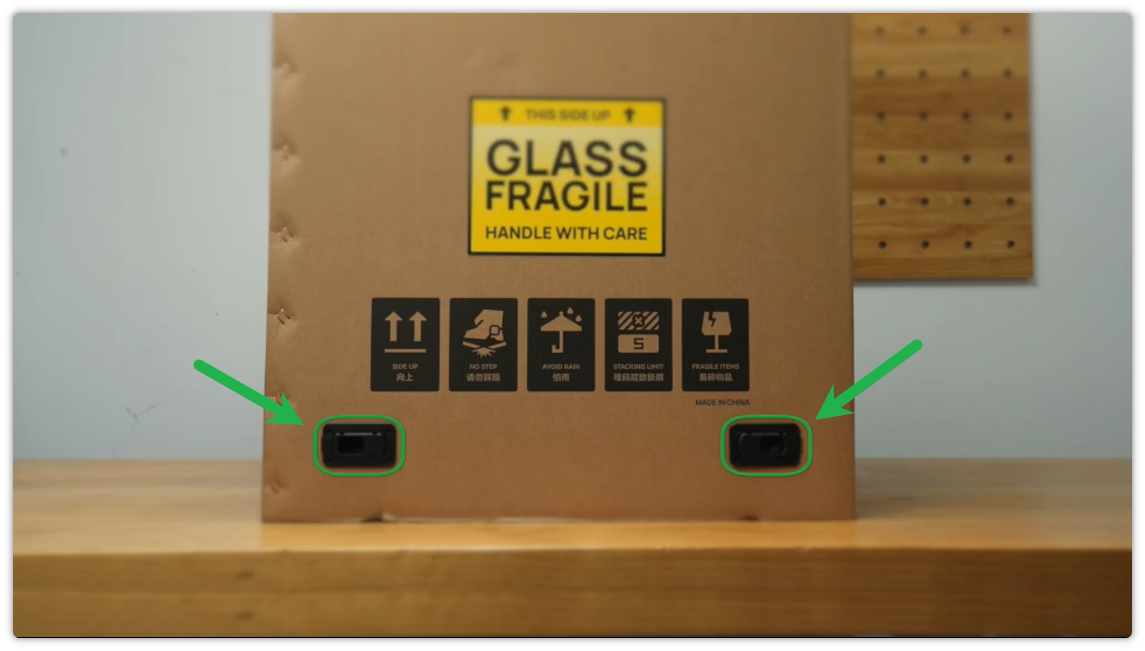

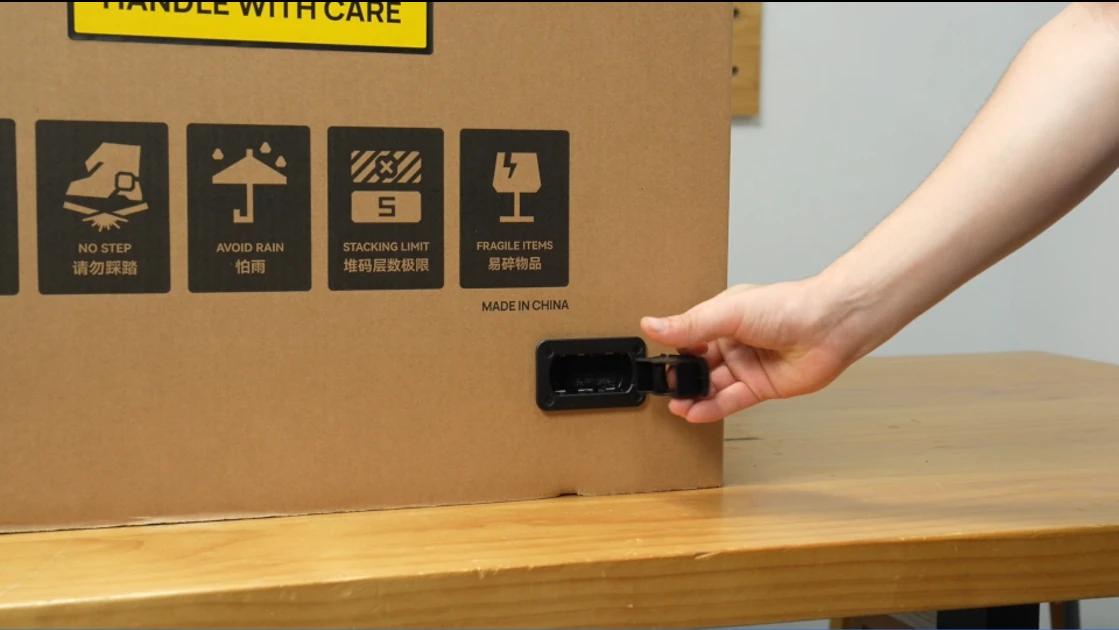

Retirar los 4 sujetadores de clip de la base
Levantar y retirar la caja exterior
Retirar las 4 cintas de la base
Guía rápida de inicio del H2S

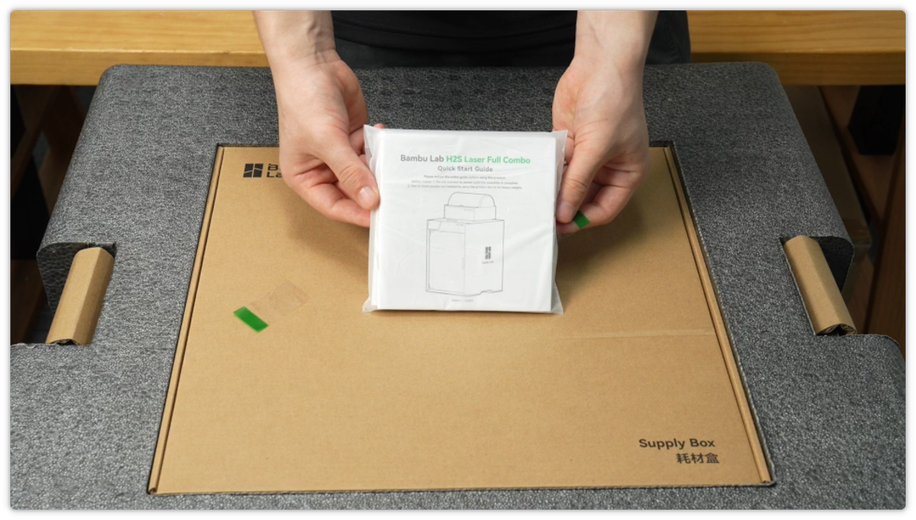

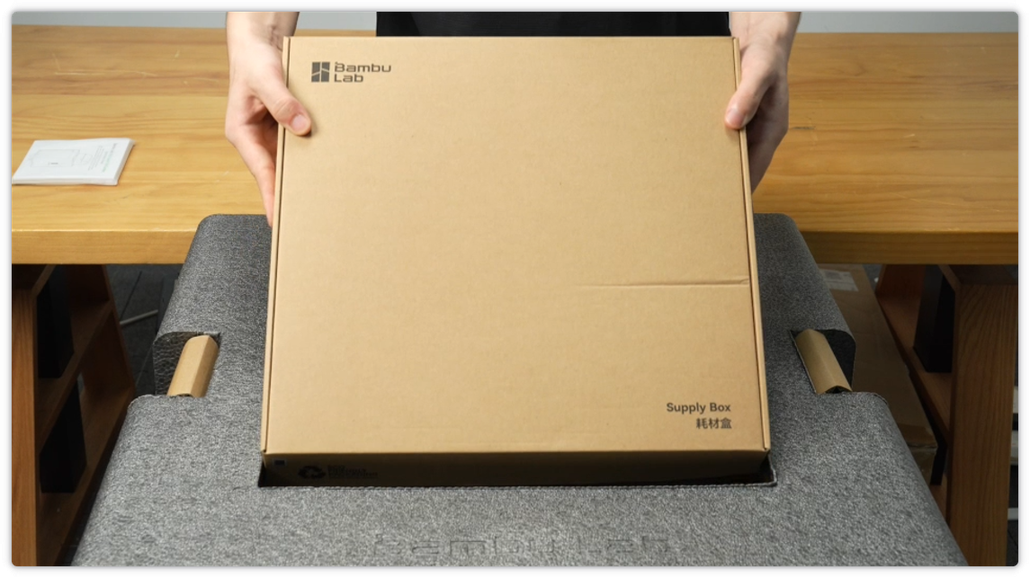

Sacar la caja de suministro
Retirar las piezas de espuma
Retirar el amortiguador de aire
Abrir la bolsa impermeable

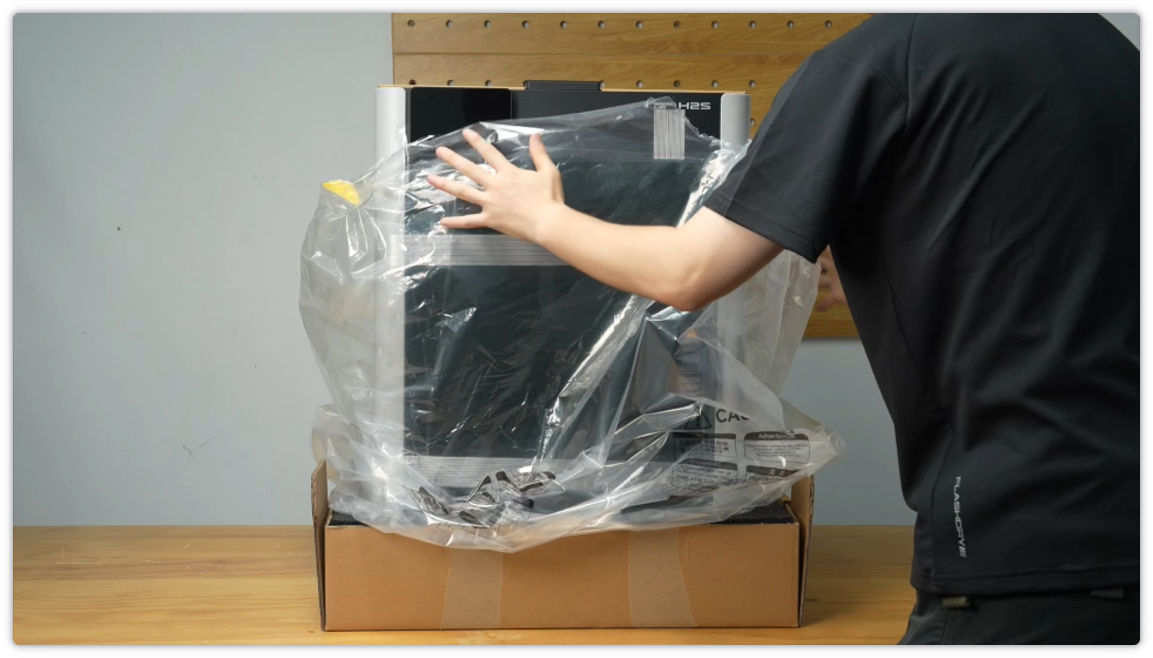

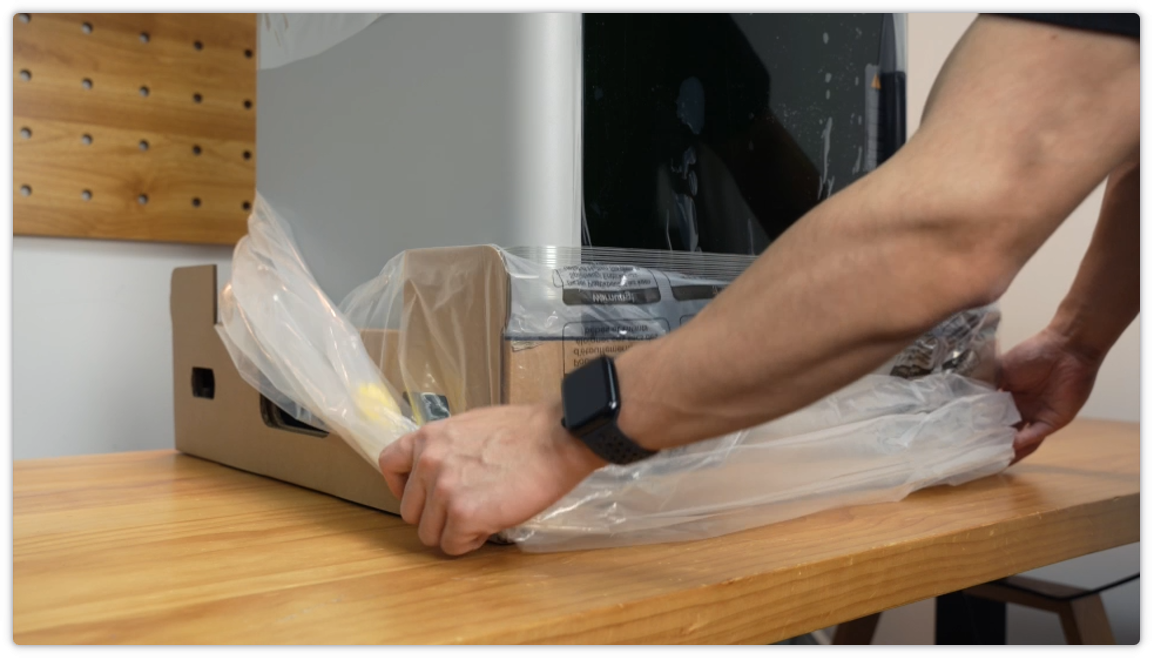

Bajar y envolver la bolsa alrededor de las cuatro esquinas de la base

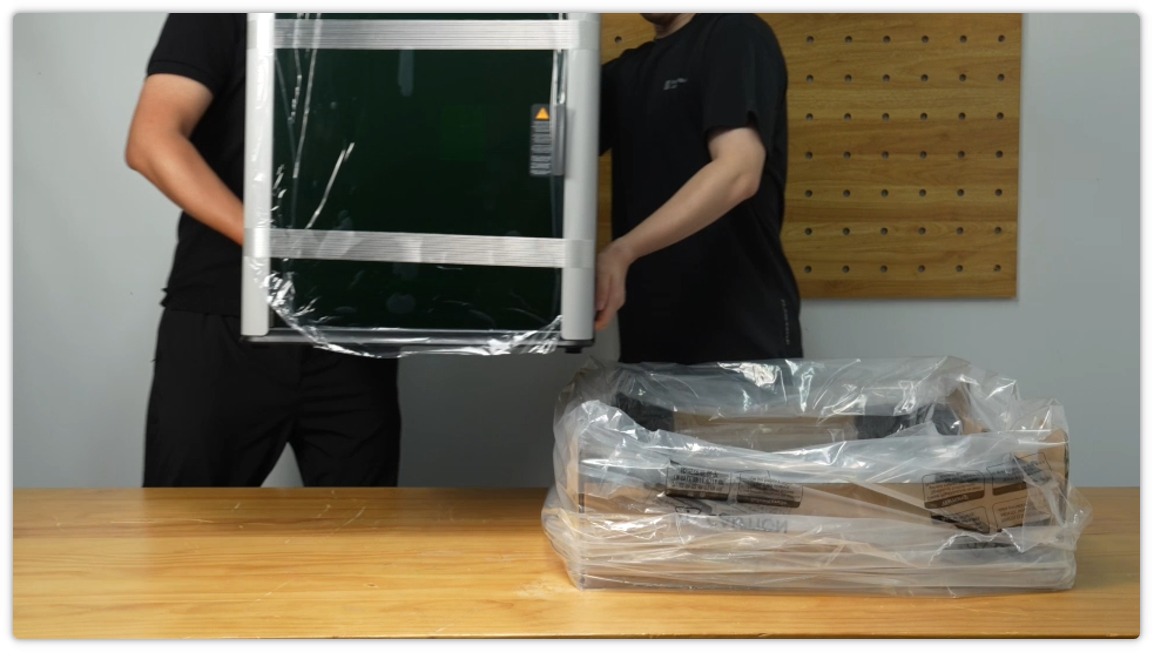

Dos personas levantan la impresora y la colocan sobre una superficie estable
Retirar el material de empaque alrededor de la impresora

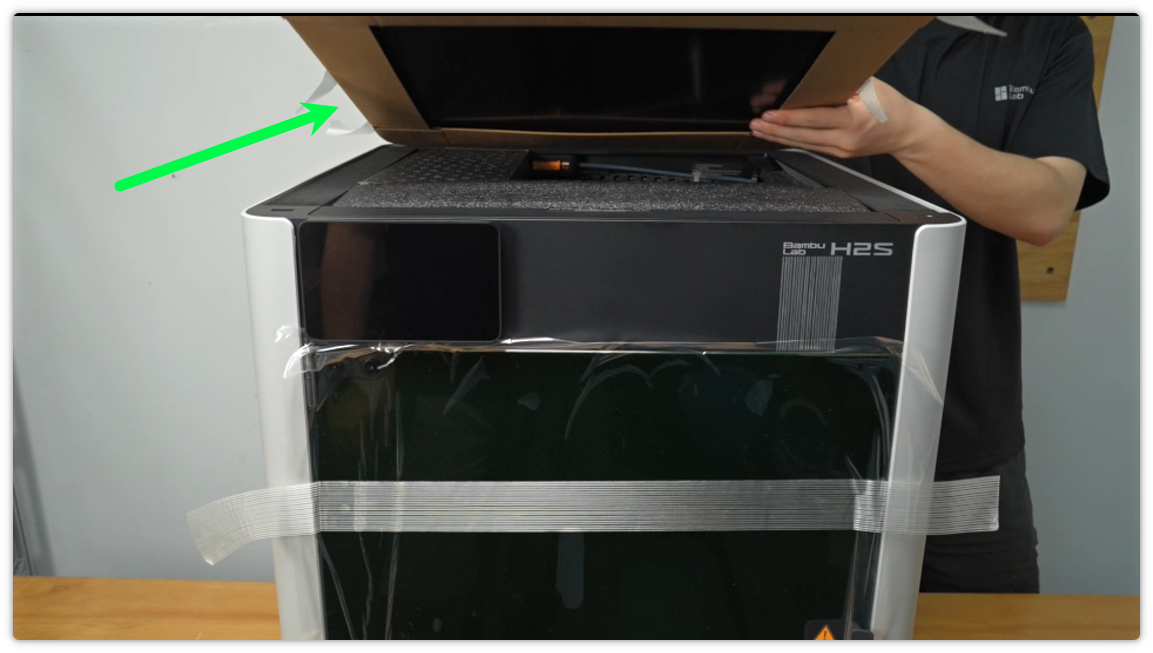

Retirar el vidrio de la cubierta superior
Sacar la caja de accesorios y la espuma interna
Nota: La caja de accesorios es para la versión láser.

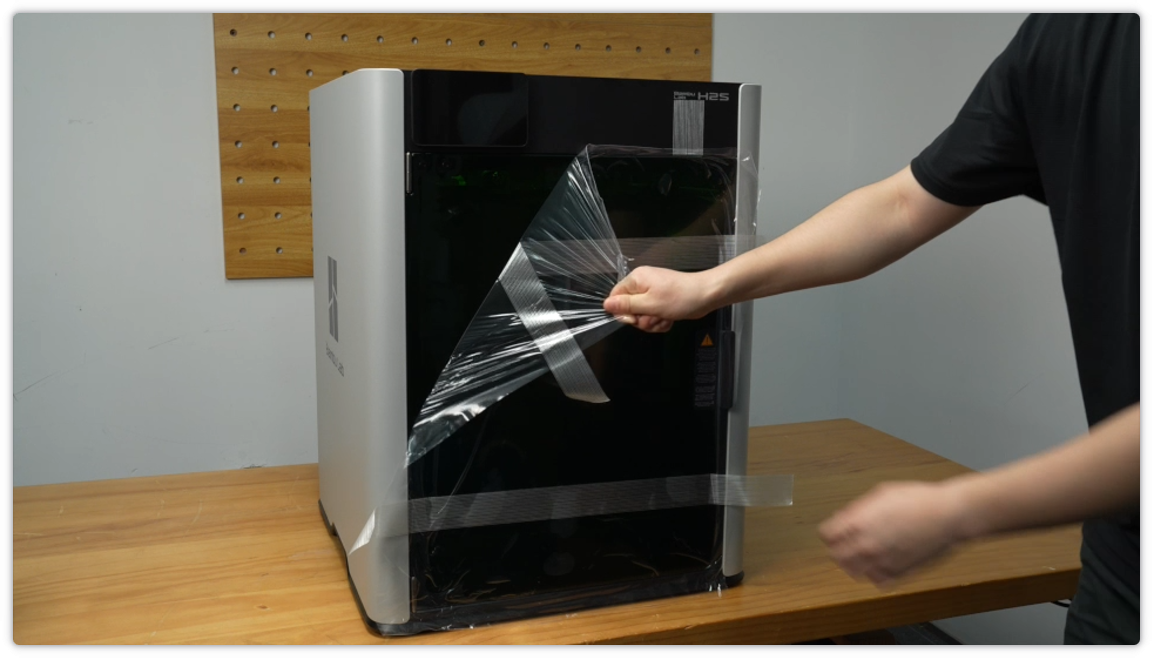

Retirar la cinta de la puerta frontal y remover la película protectora.
Desenroscar los tornillos mostrados para desbloquear el AMS 2 Pro

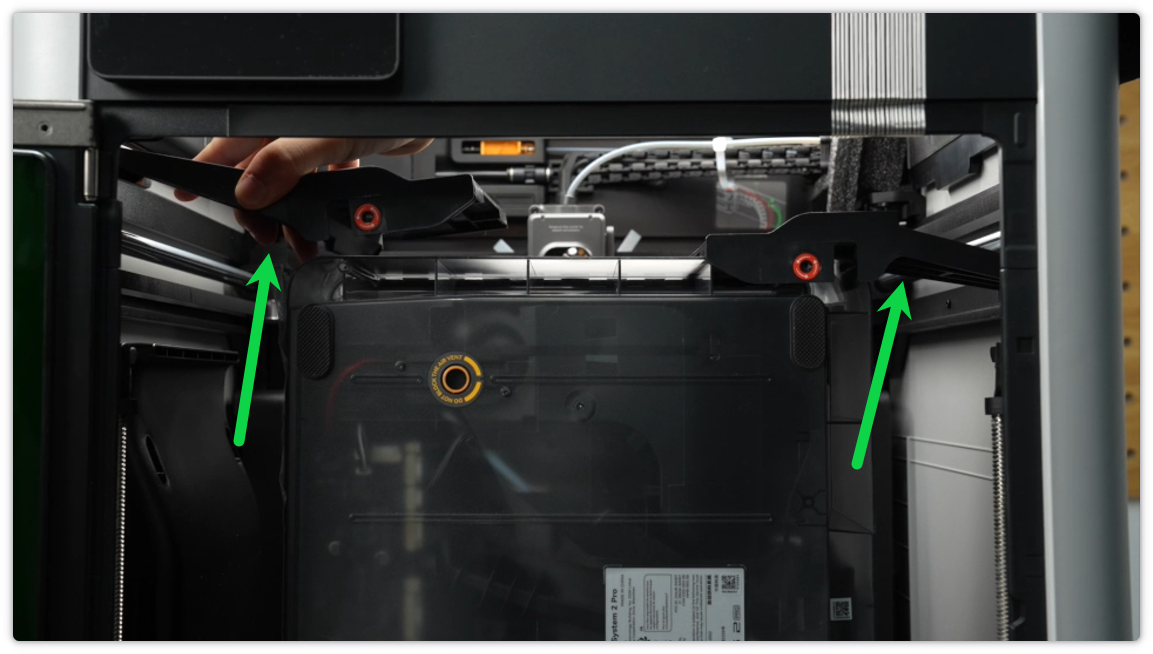

Retirar los sujetadores de los lados izquierdo y derecho
Sacar el AMS 2 Pro

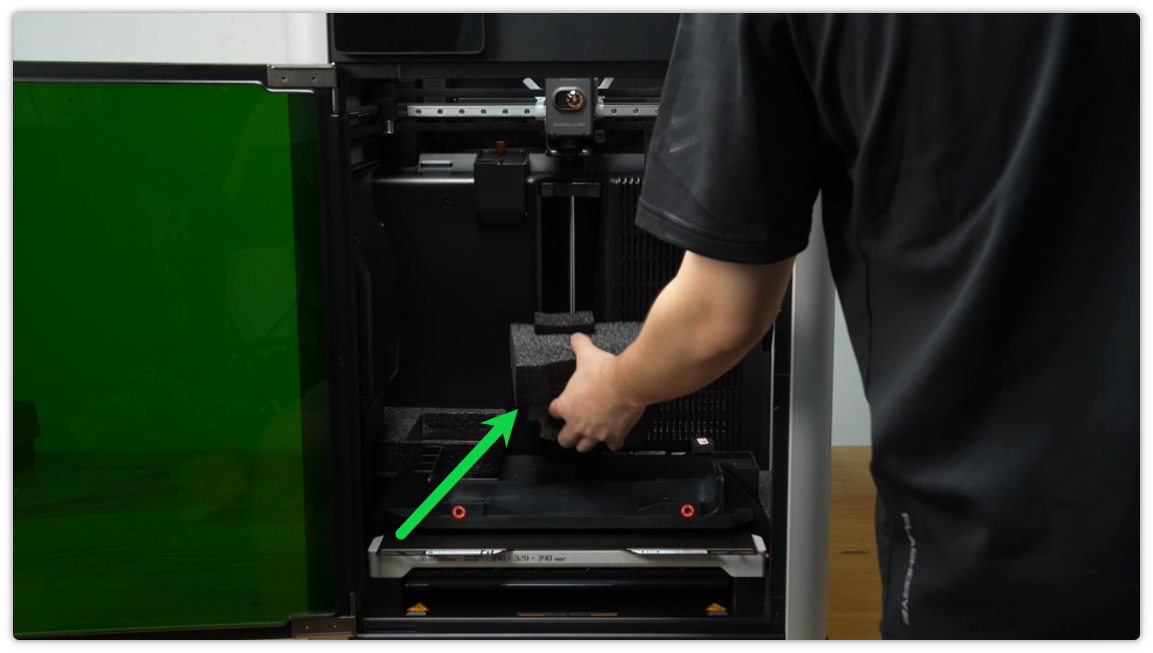

Retirar las piezas de espuma

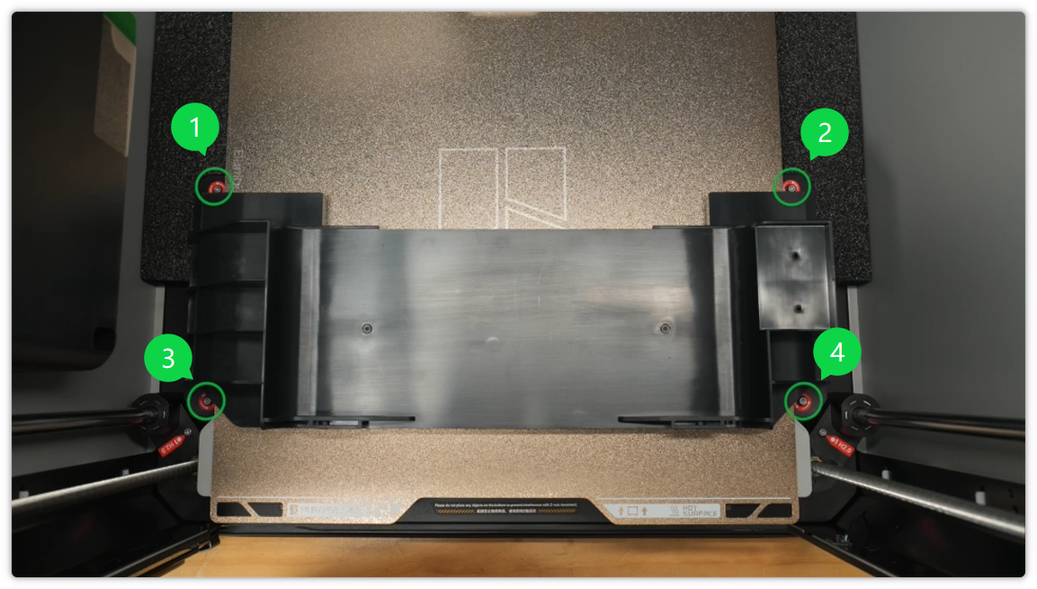

Desenroscar los 4 tornillos del sujetador inferior, luego retirar el sujetador

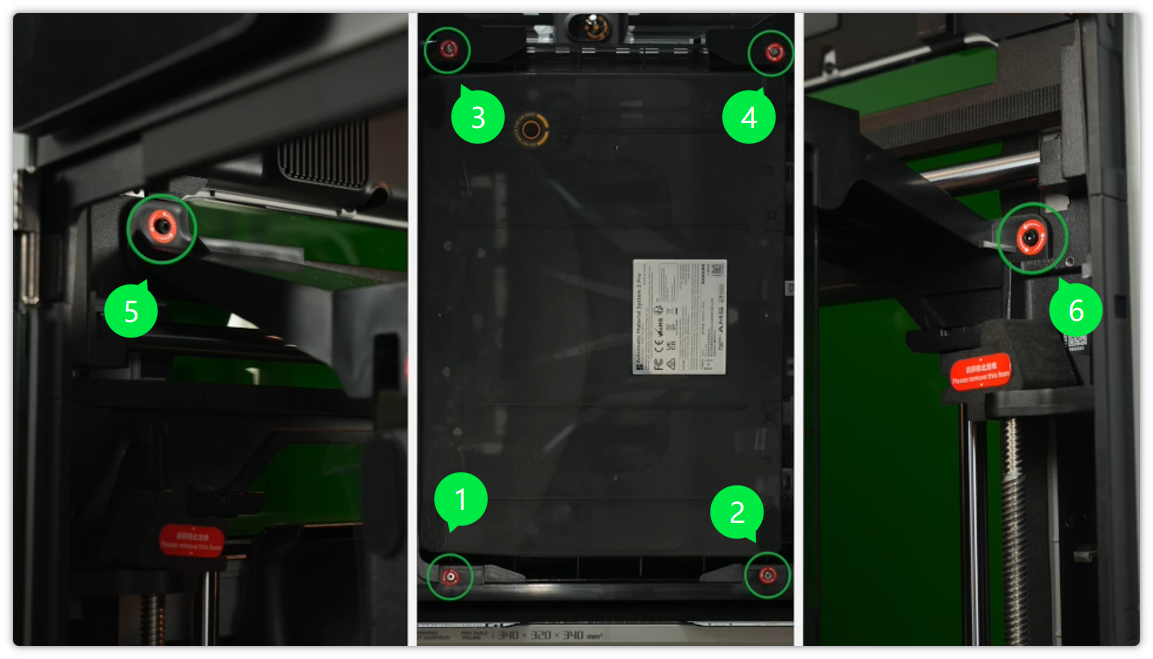

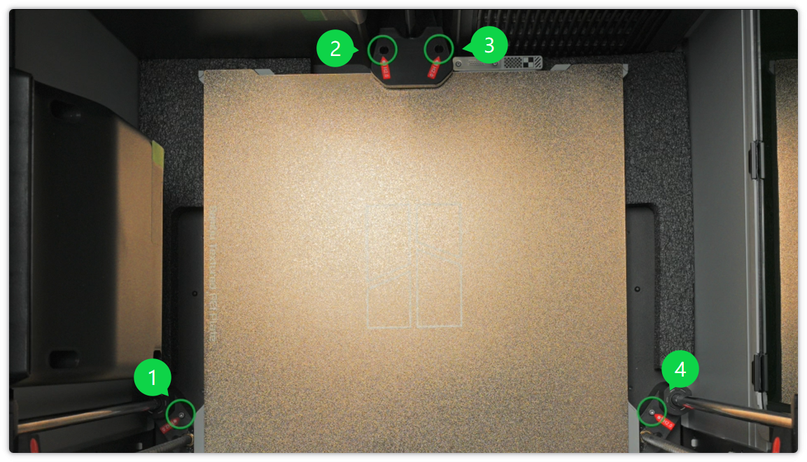

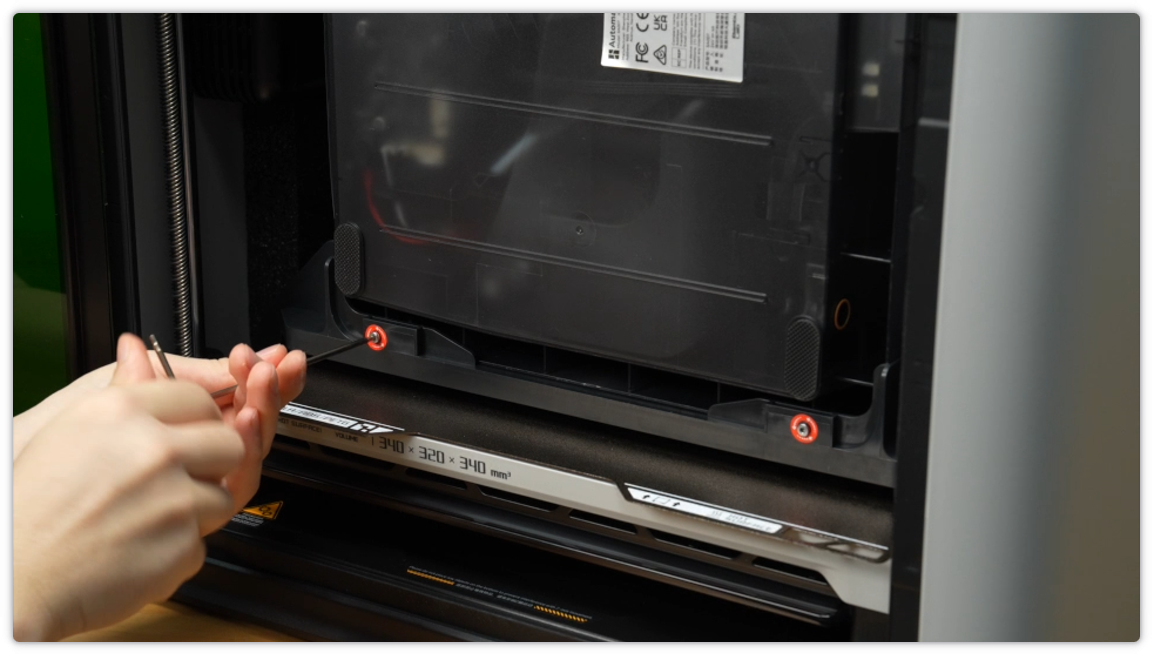

Retirar los 4 tornillos de sujeción de la cama caliente

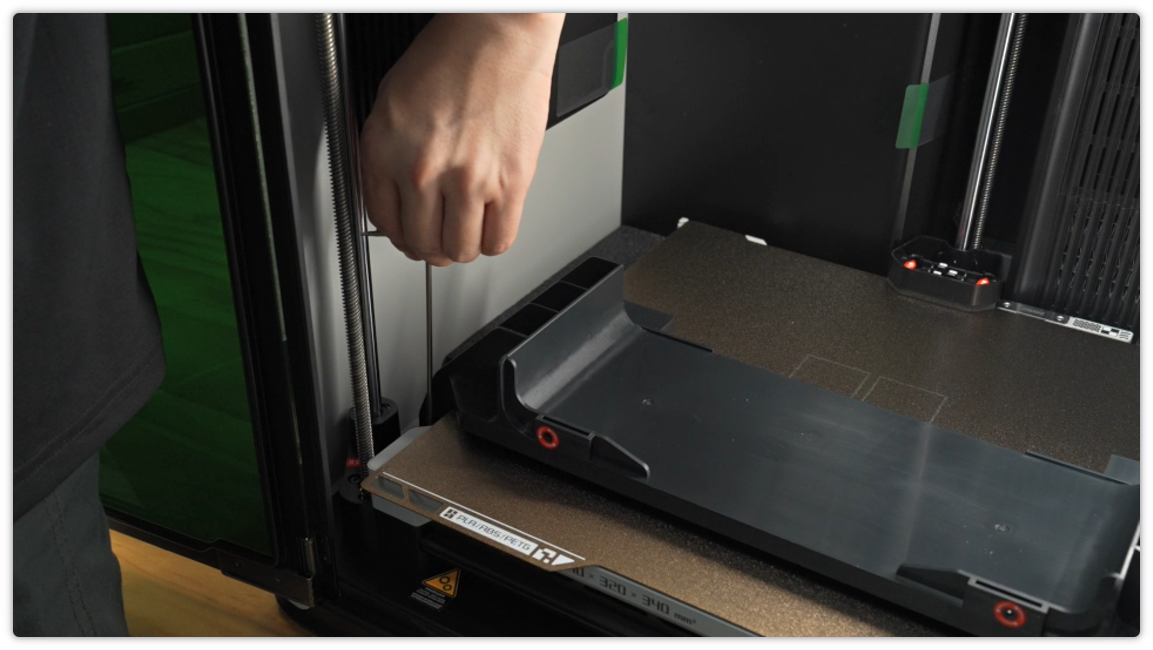

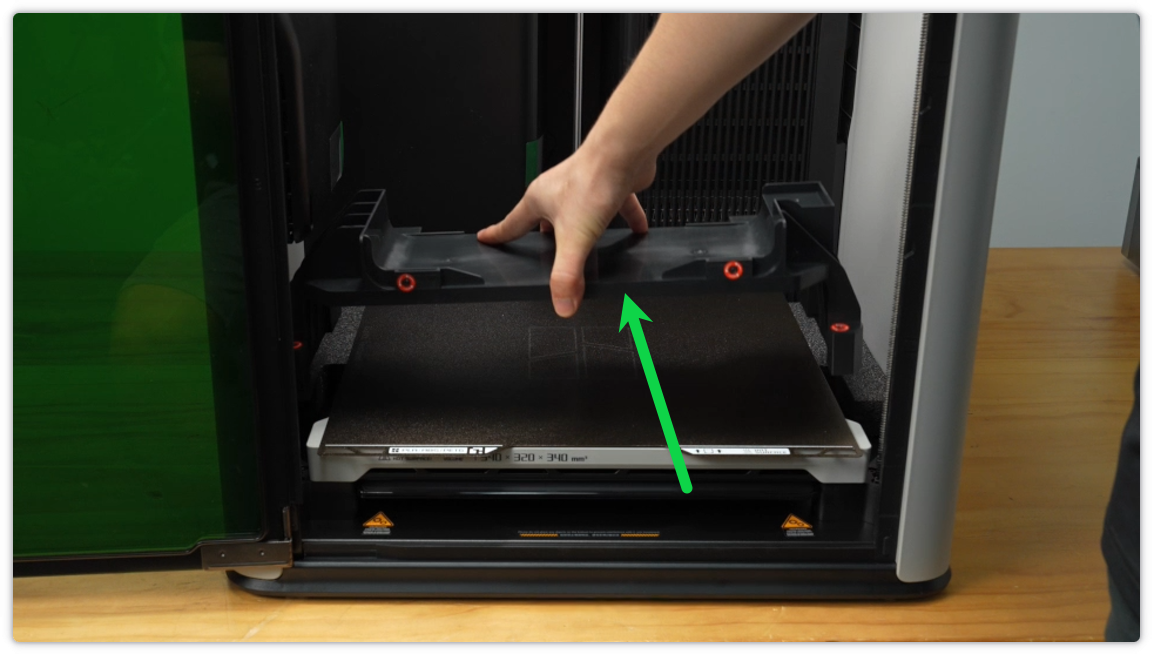

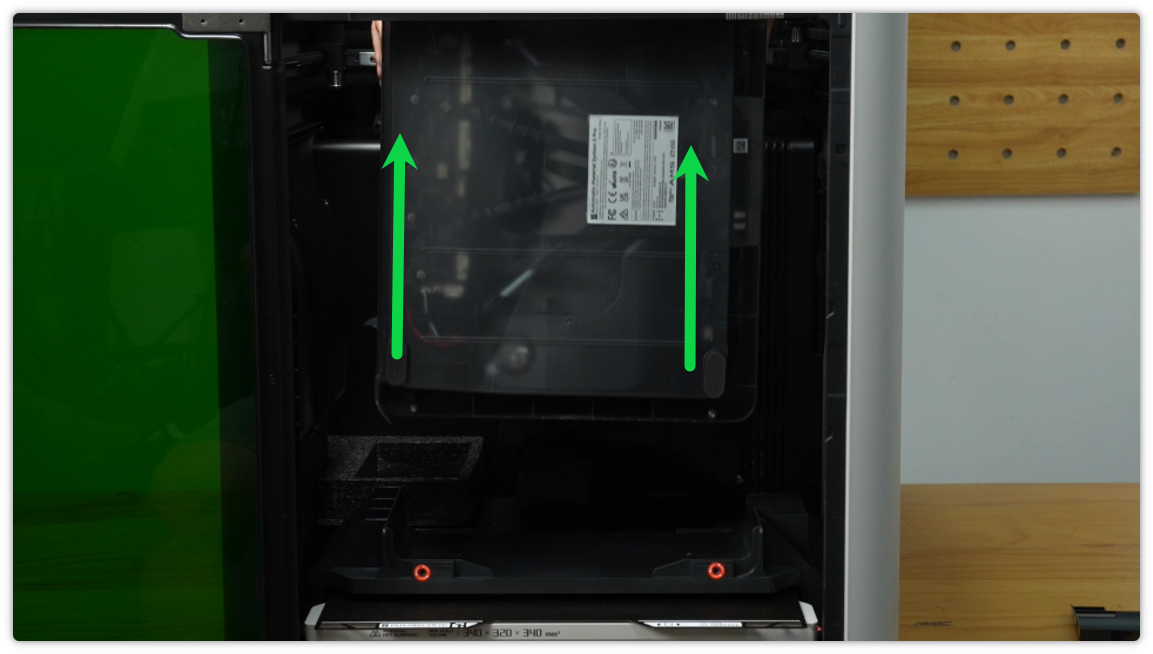

Sacar el sujetador de la cama caliente
Retirar la película protectora dentro de la cámara

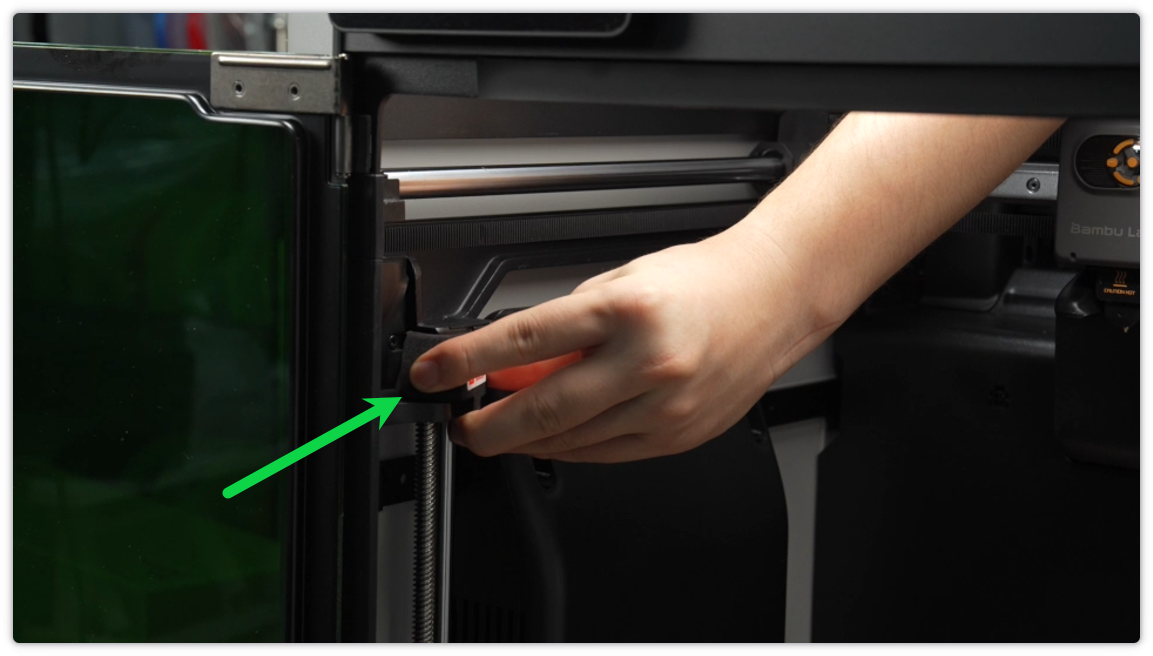

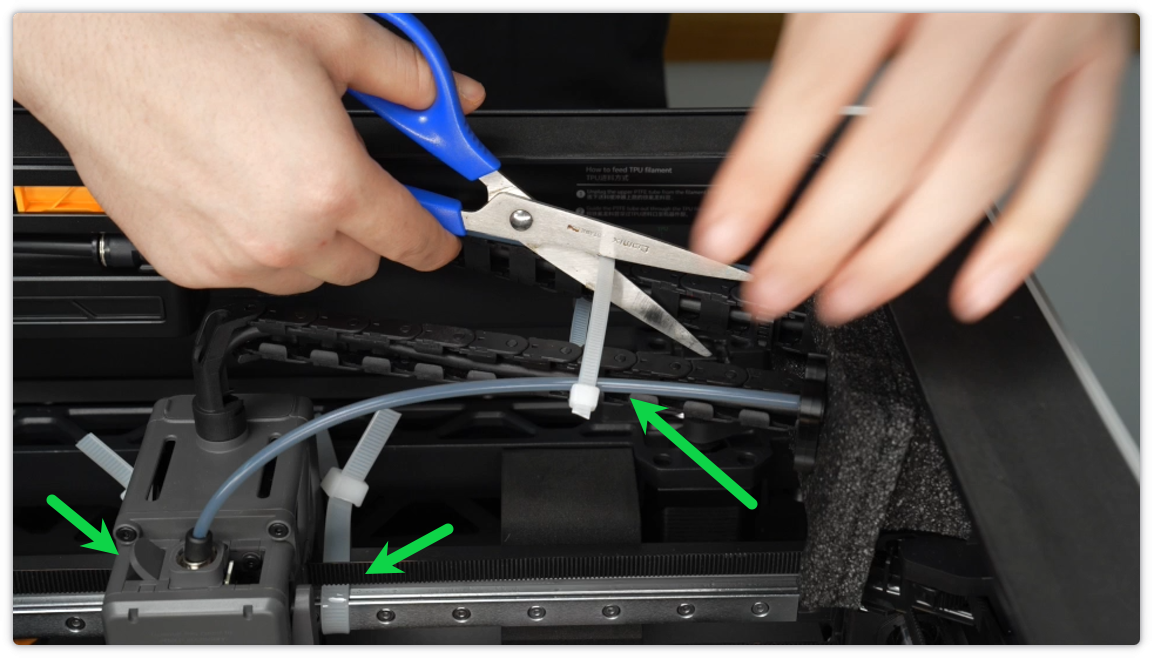

Retirar las ligas de sujeción cerca del cabezal
Nota: ¡No cortar la correa!

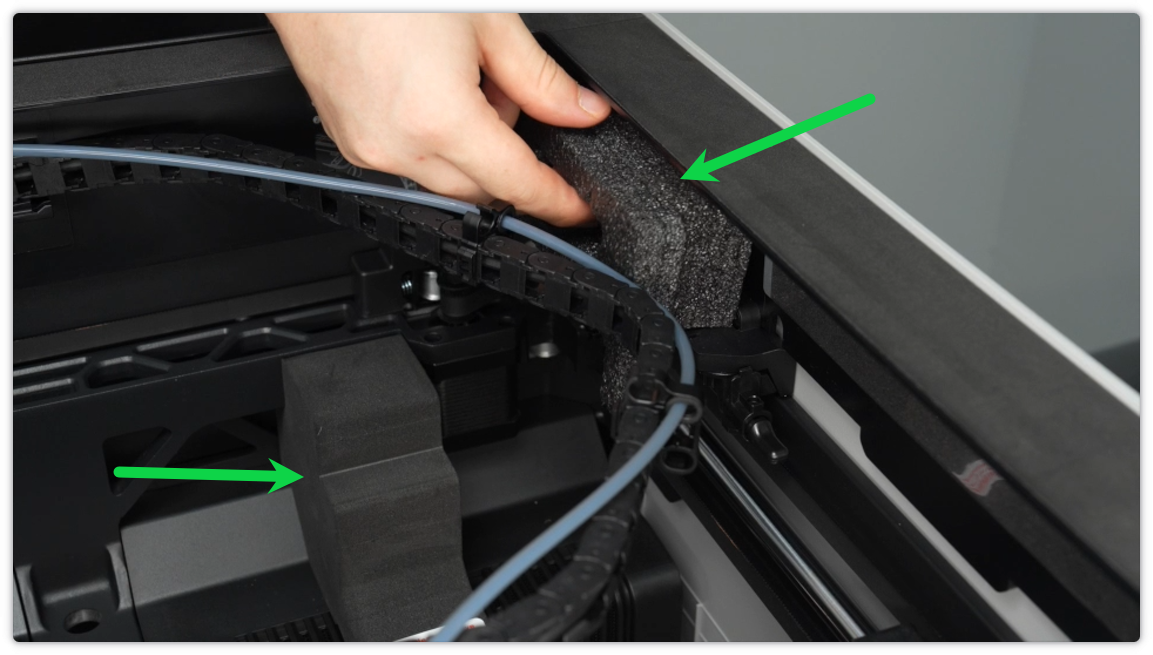

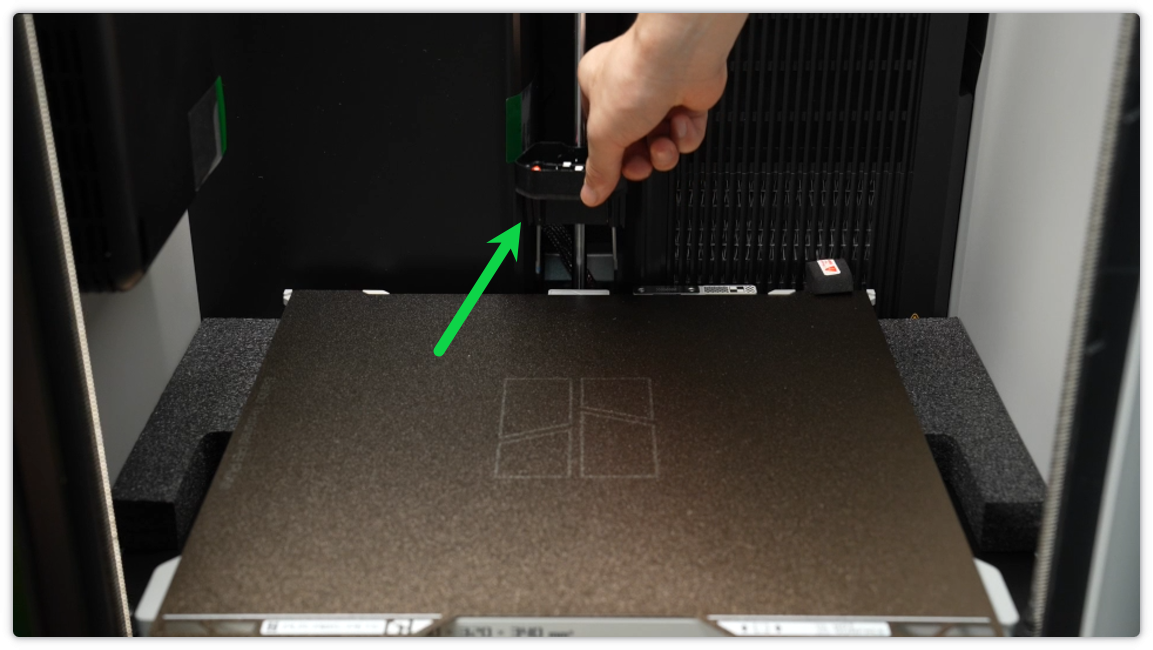

Tirar el cabezal hacia la puerta frontal y retirar toda la espuma dentro de la cámara

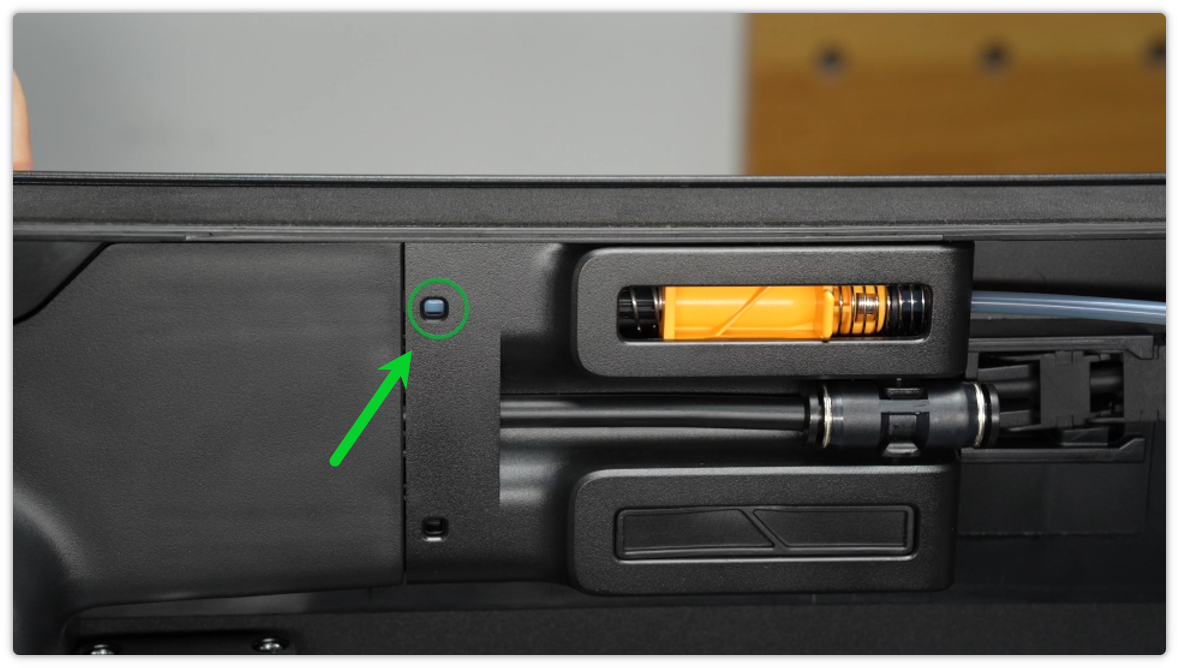

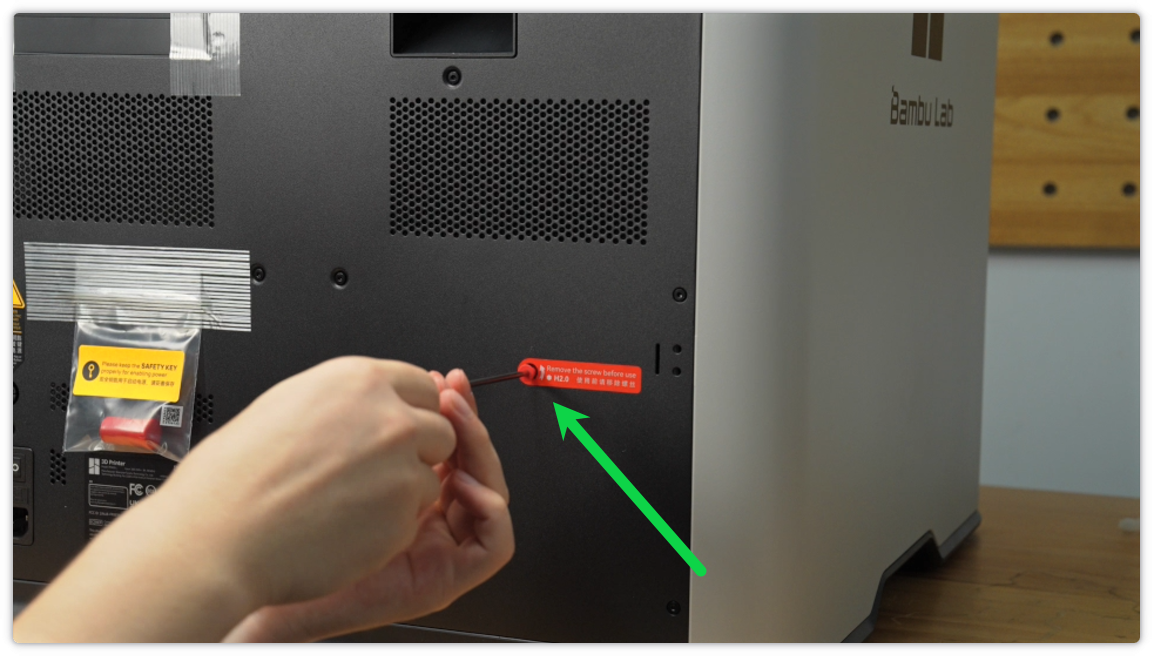

Retirar el tornillo de sujeción de la bomba de aire en la parte trasera de la impresora (la versión sin láser no tiene este tornillo)
Afloje el tornillo antes de retirarlo lentamente para evitar que caiga dentro de la impresora.

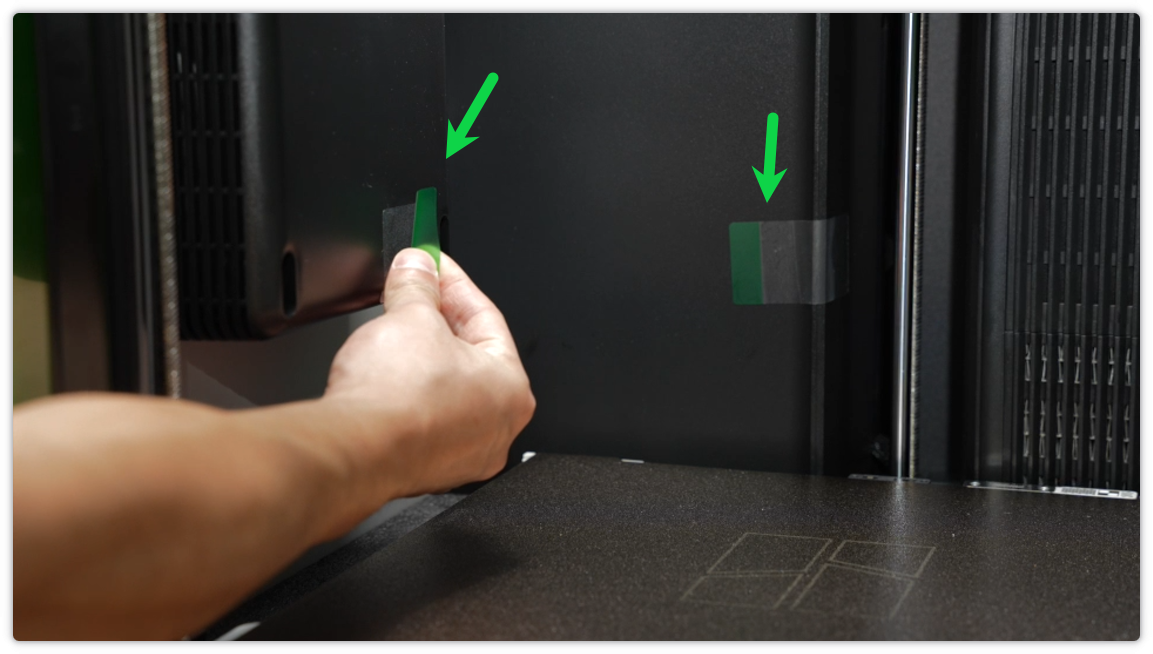

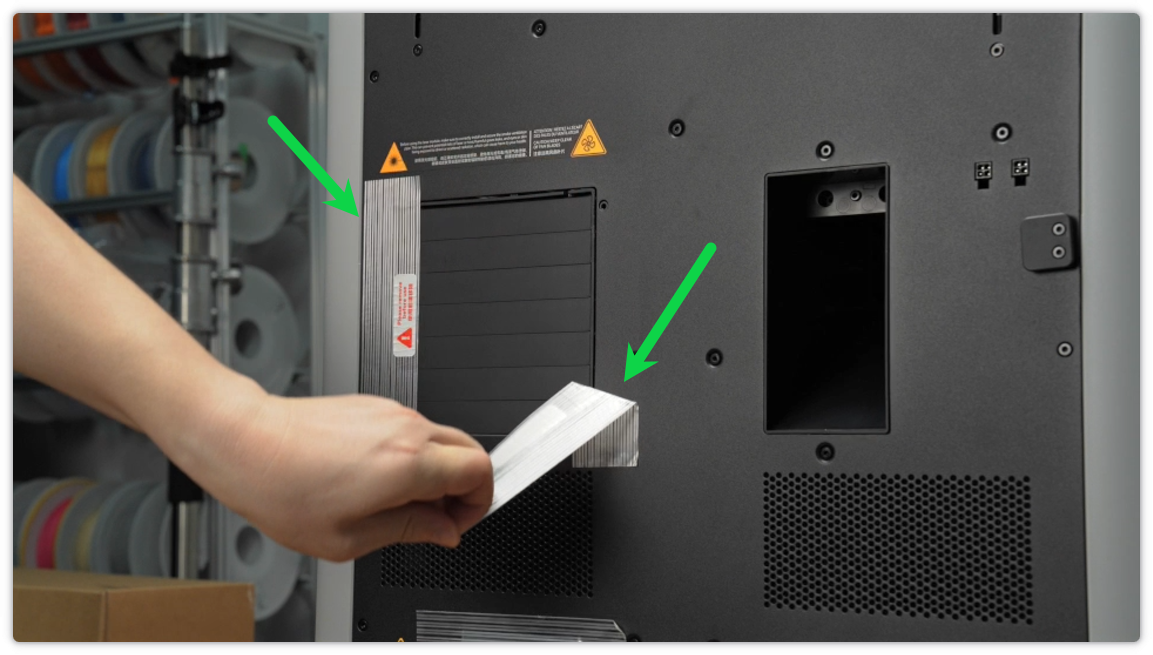

Retirar la cinta detrás de la placa de impresión
Nota: Retire desde arriba hacia abajo.

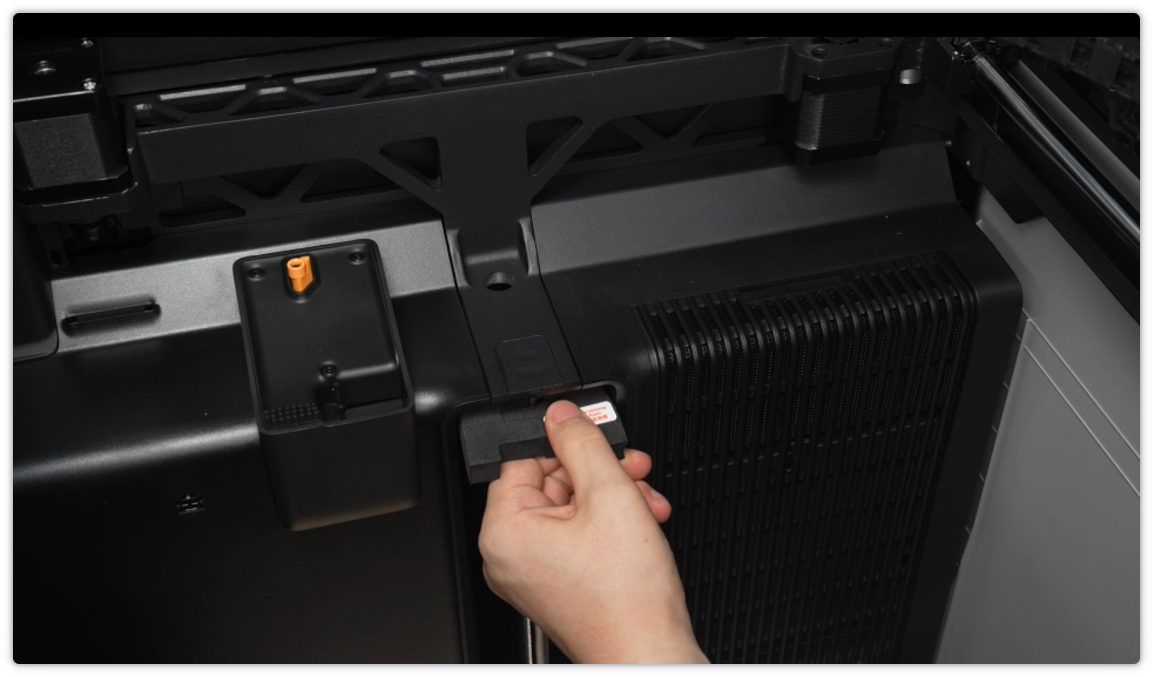

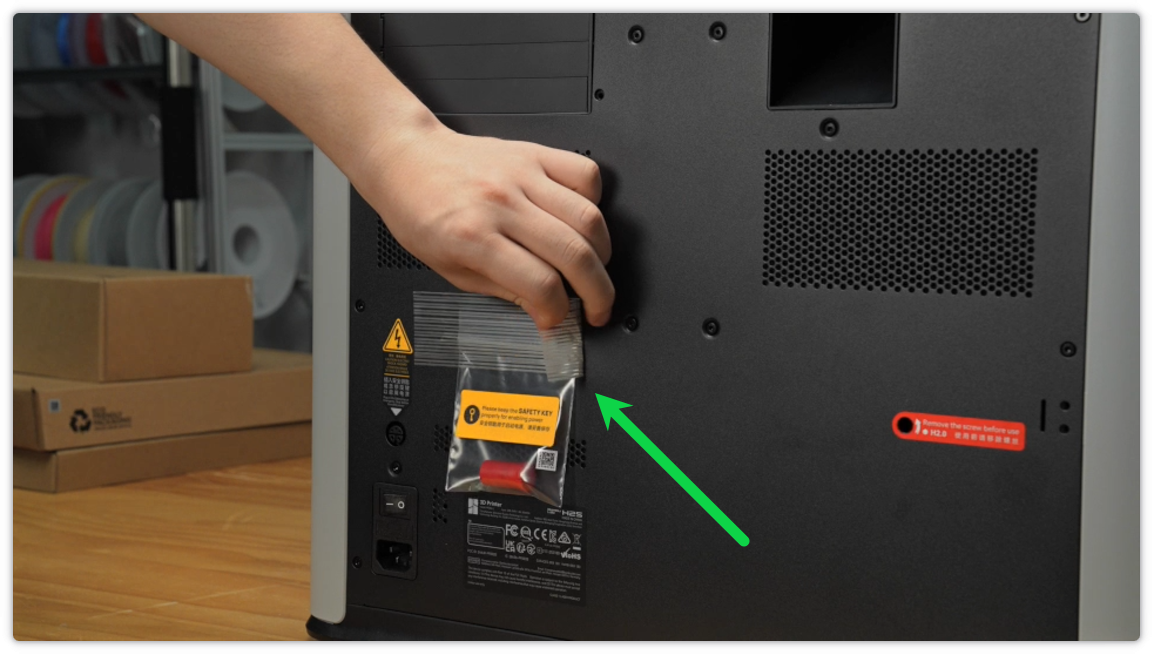

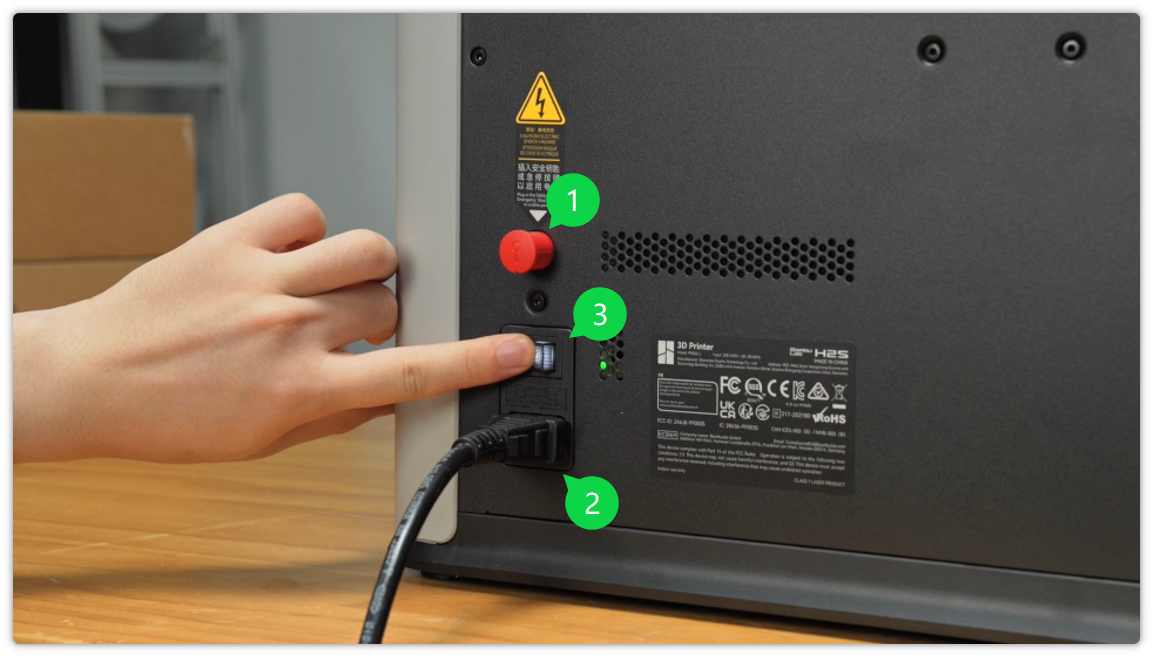

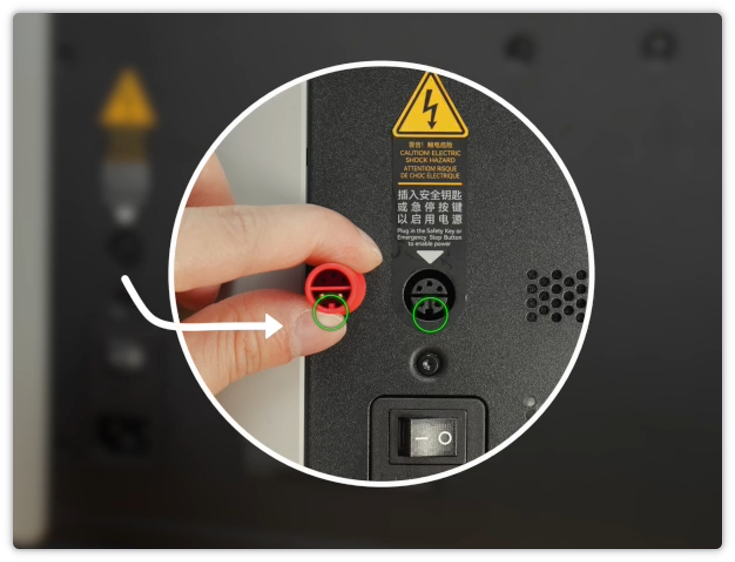

Instalar la llave de seguridad, conectar el cable de alimentación y encender la impresora

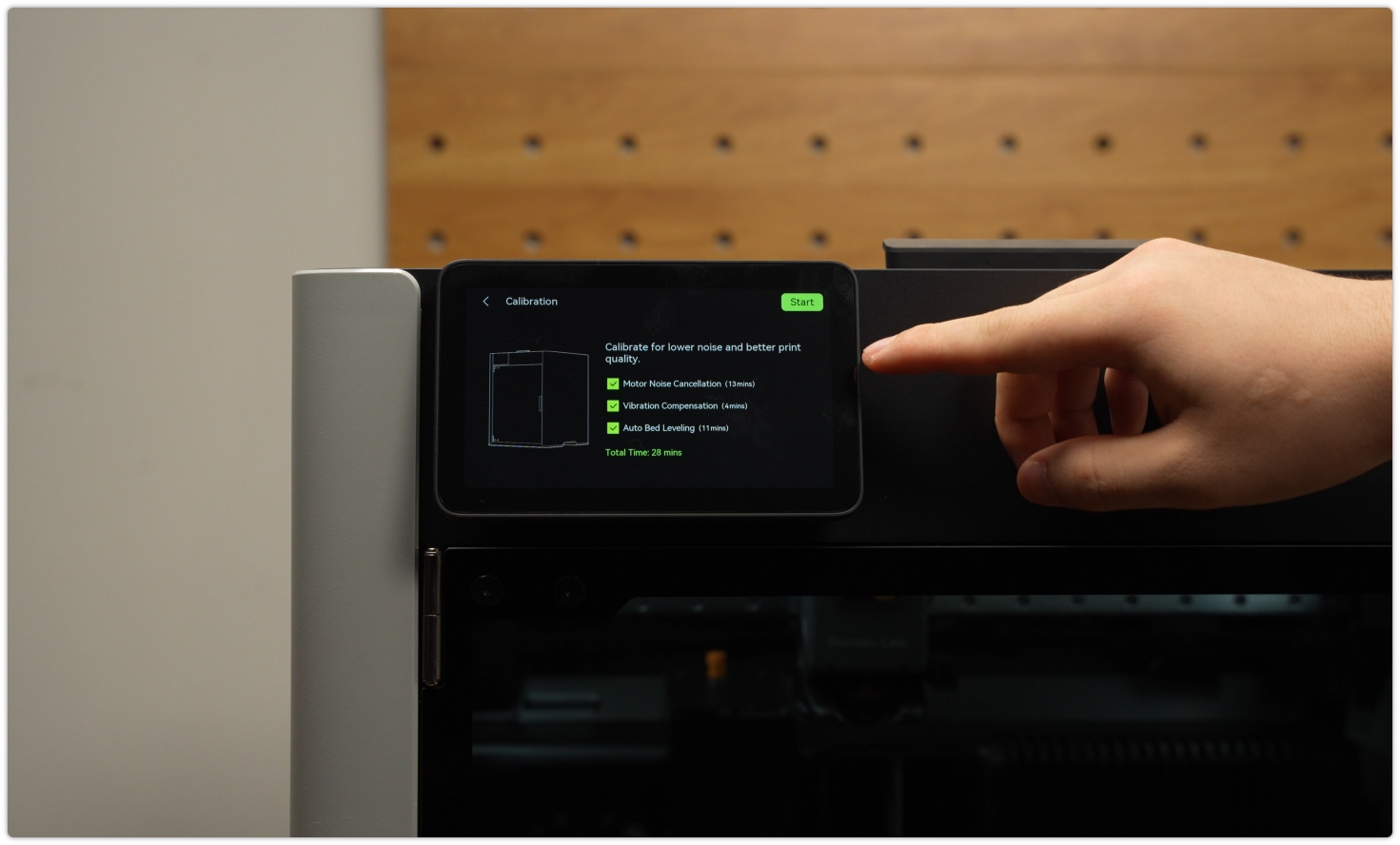

Realizar la primera calibración en la impresora a través de la pantalla
En este punto, la cama caliente subirá lentamente.

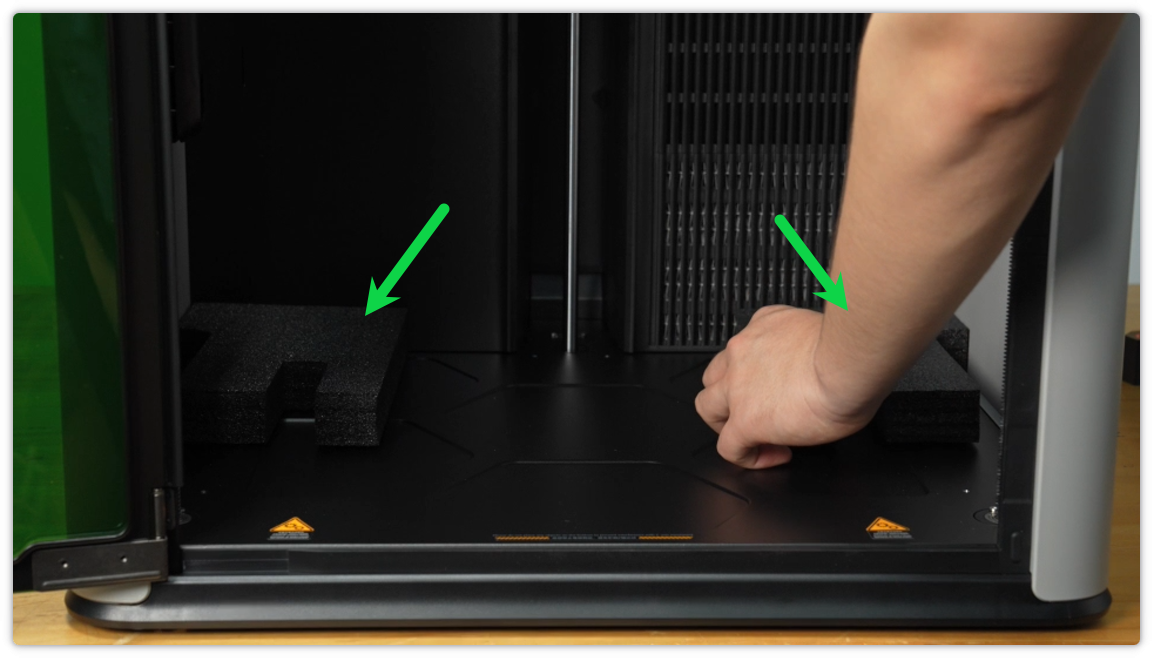

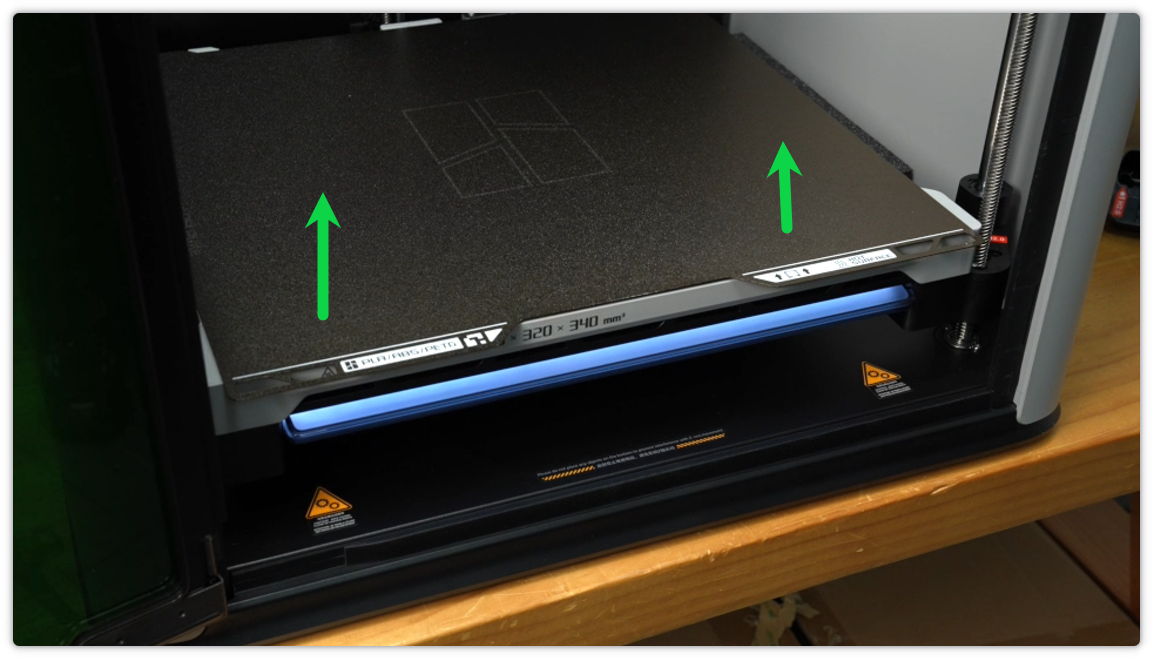

Después de completar la calibración, retirar las piezas de espuma debajo de la cama caliente

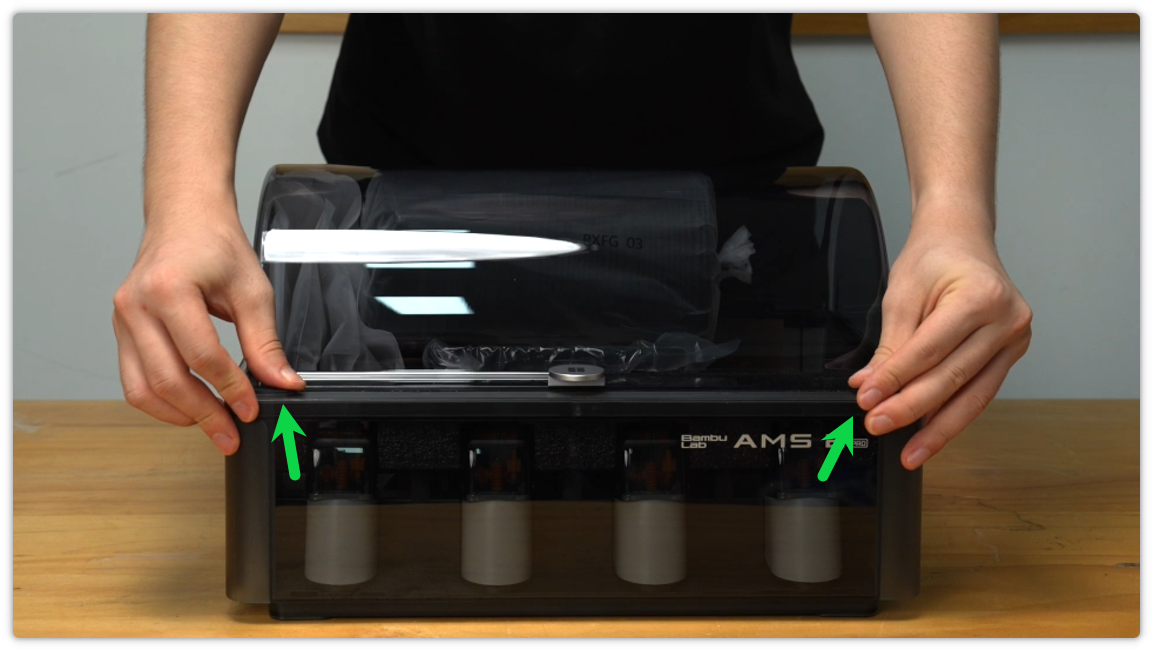

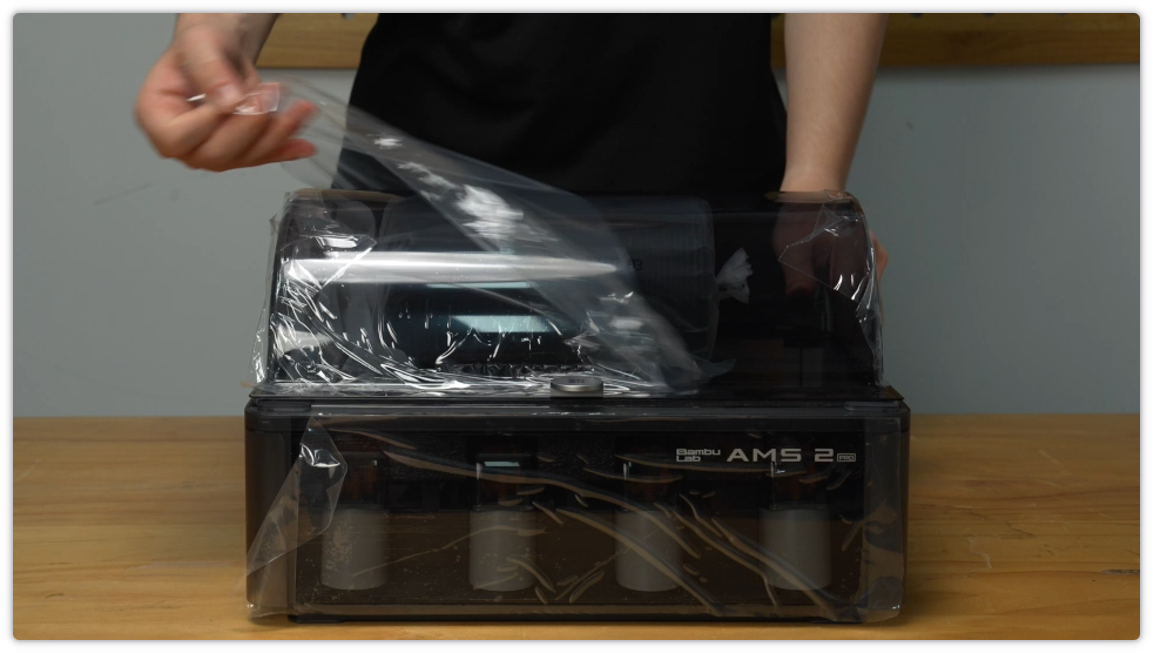

Retirar la película protectora del AMS 2 Pro

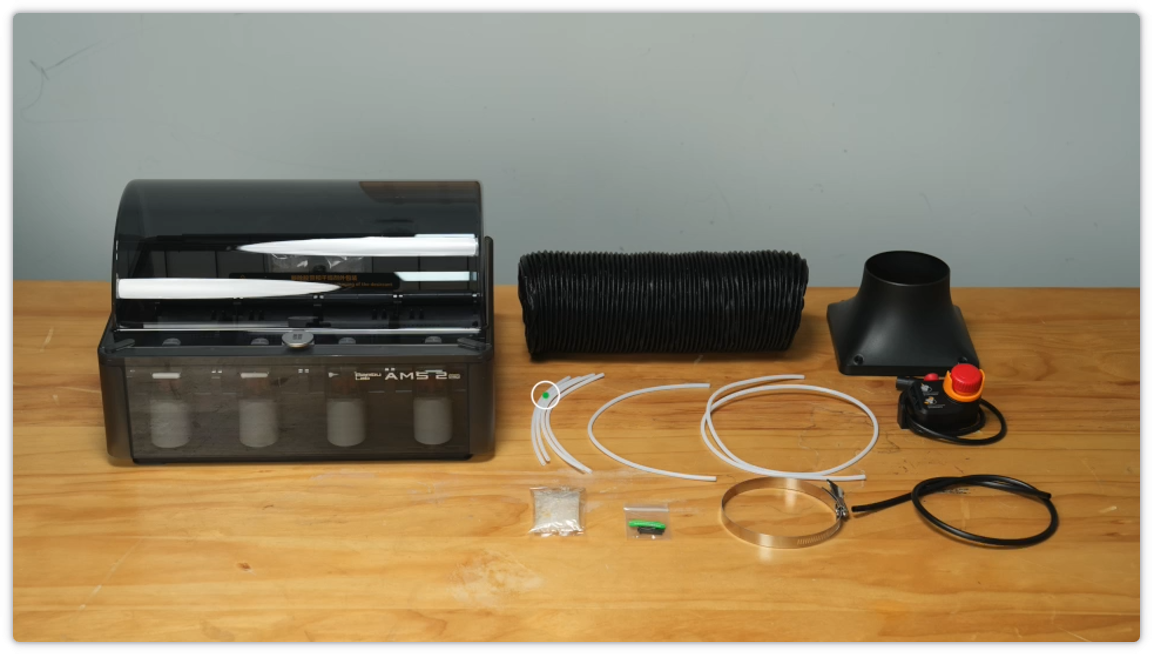

Sacar los accesorios dentro del AMS

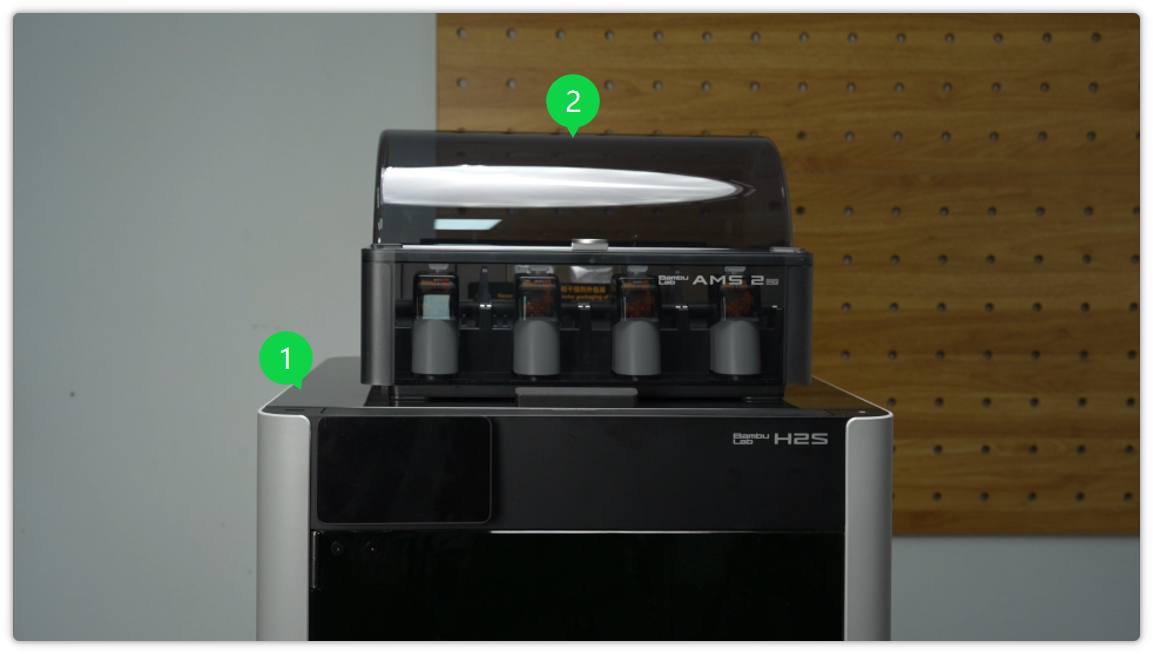

Instalar el vidrio de la cubierta superior y colocar el AMS sobre la impresora
Retirar la cinta dentro del AMS

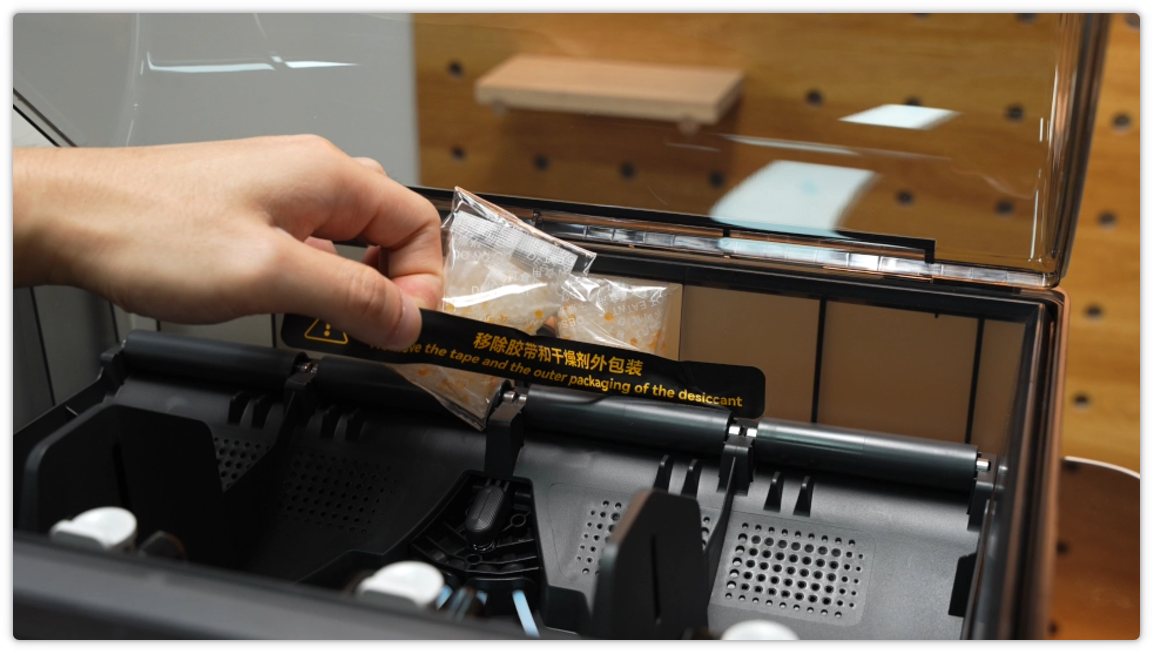

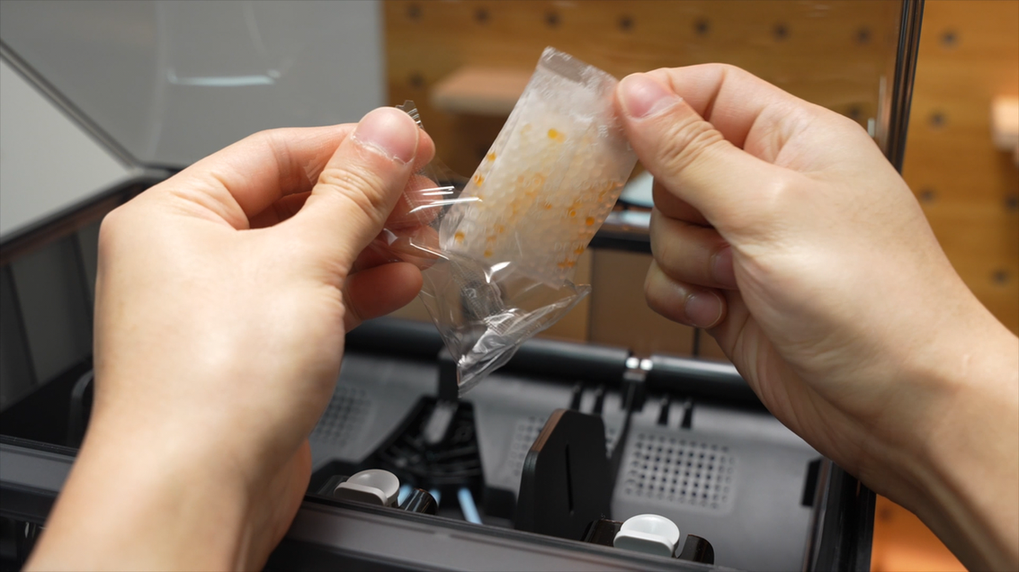

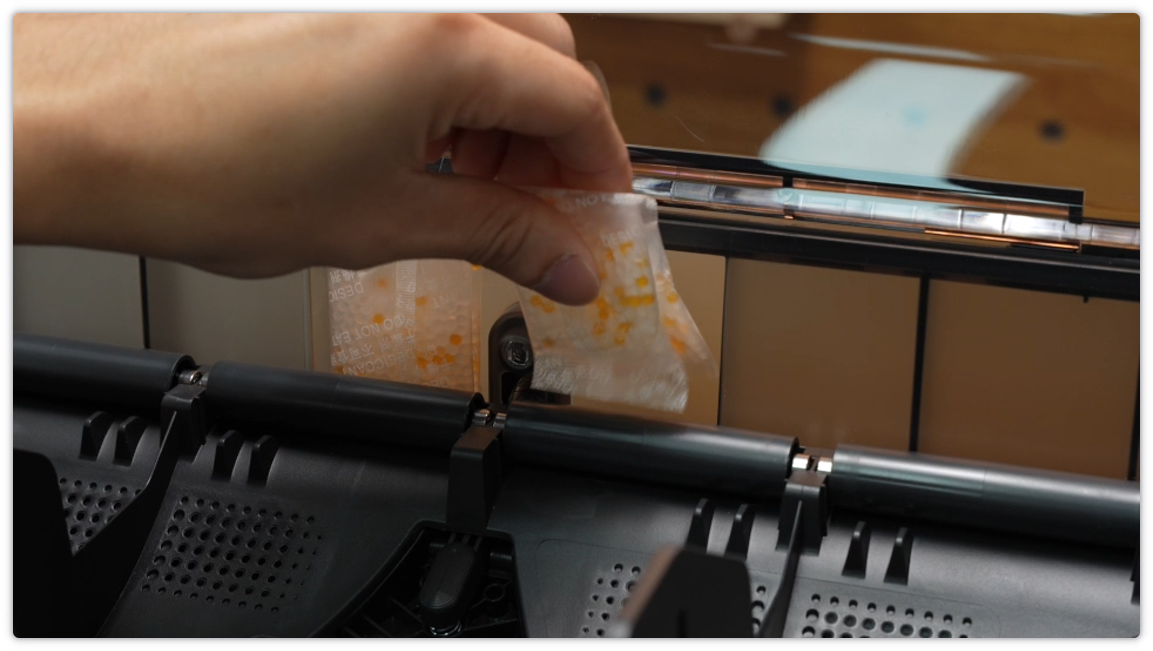

Sacar los paquetes desecantes, retirar el empaque y colocarlos en las ranuras de la parte trasera del AMS
Insertar un extremo del tubo PTFE en la parte trasera del AMS
Nota: Debido a las diferencias en la longitud del tubo en diferentes lotes y versiones de la configuración completa de la impresora, y asegurando que la resistencia de carga cumpla con los requisitos, acortar adecuadamente la longitud del tubo puede reducir eficazmente el tiempo de impresión. Tras pruebas y verificaciones, se recomienda que la longitud del tubo desde el AMS hasta la impresora H2S sea no menor a 600 mm para garantizar el mejor funcionamiento del equipo.

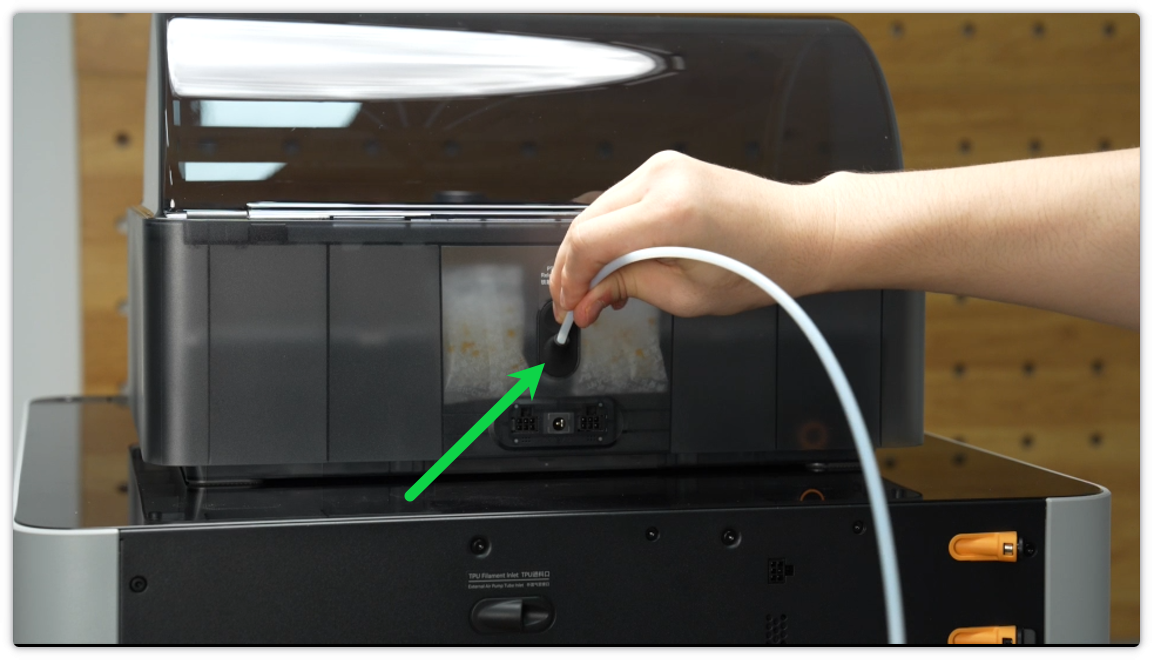

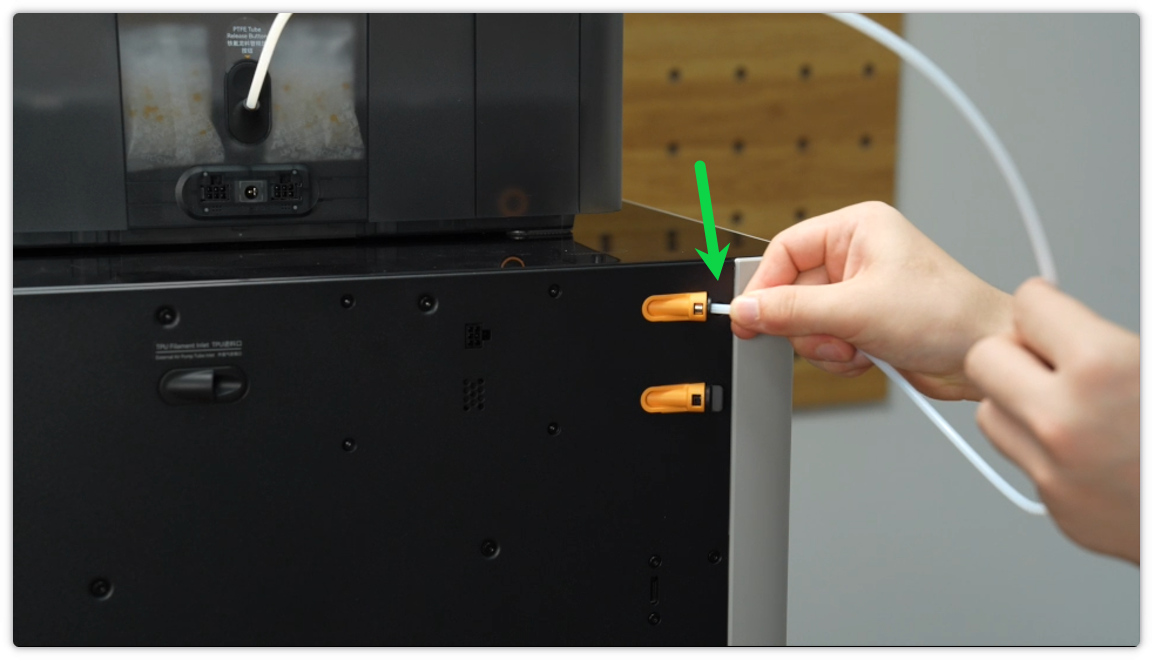

Insertar el otro extremo en la entrada de filamento en la parte trasera de la impresora, empujando hacia adelante hasta que no pueda moverse. El tubo está insertado completamente si se puede ver desde la ventana del amortiguador.

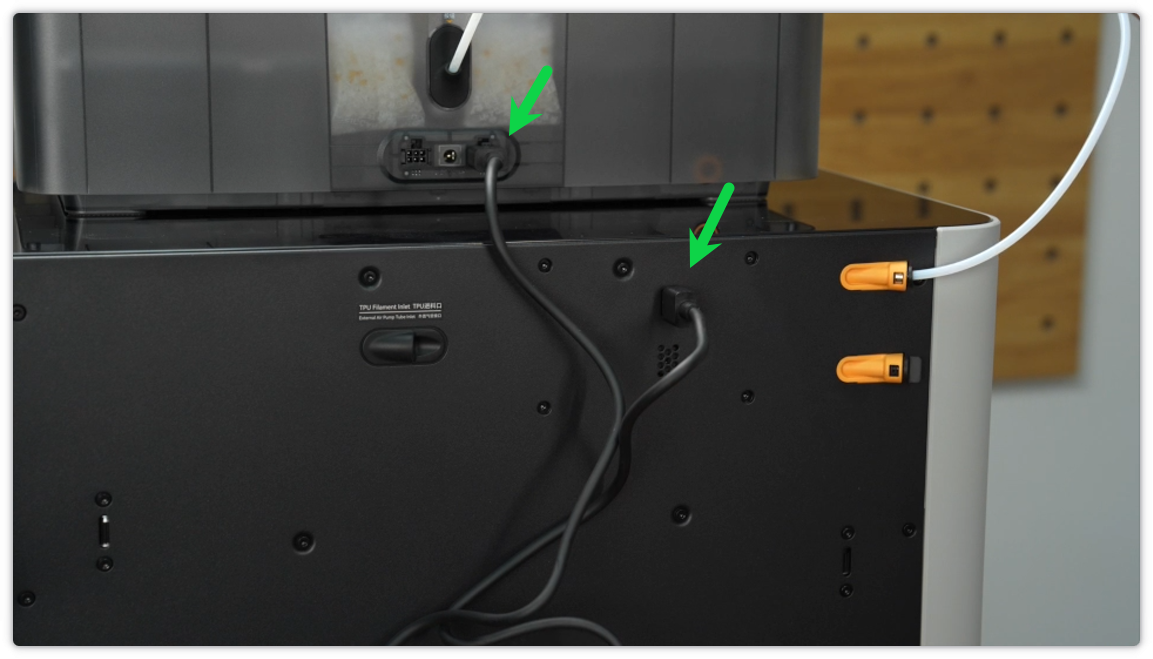

Insertar el cable de 6 pines en cualquier puerto del AMS 2 Pro y el otro extremo en el puerto de 6 pines de la impresora

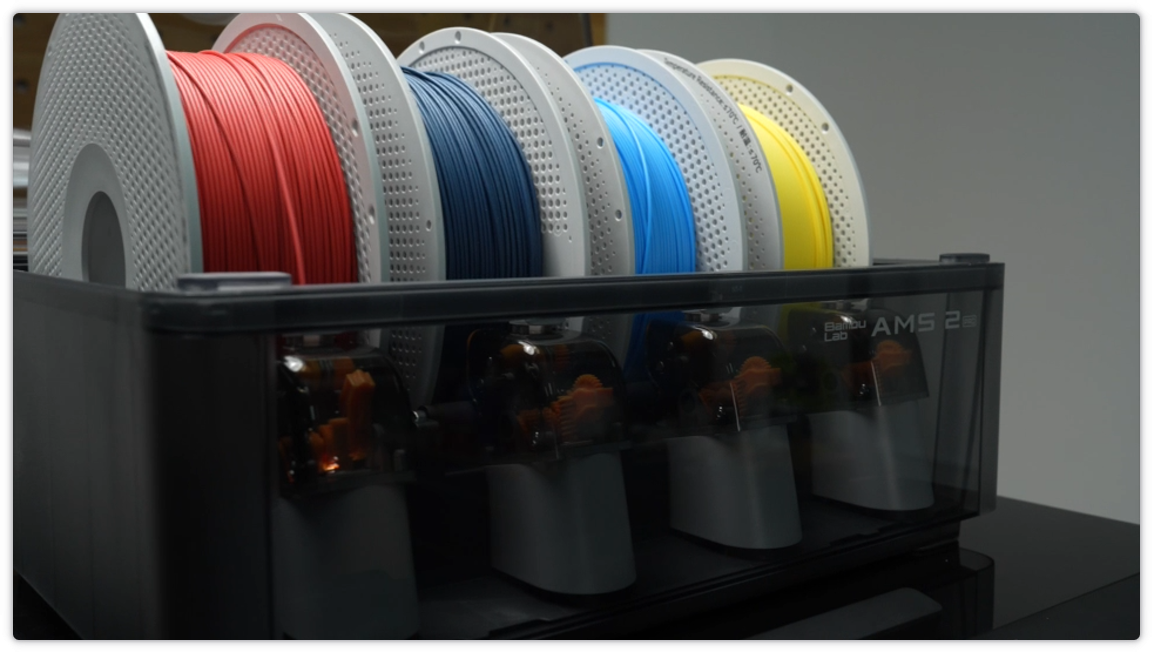

Colocar un carrete de filamento en el AMS
Cuando la luz LED está encendida, se puede comenzar a imprimir
Pasos para instalar el soporte externo para carretes

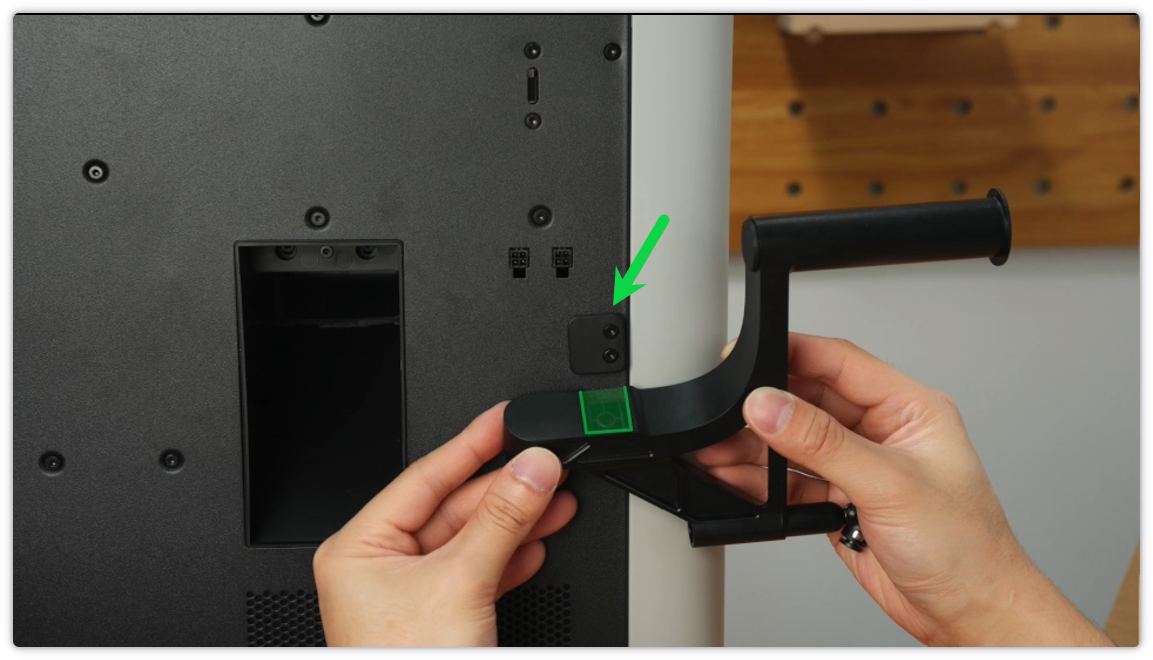

Alinear la ranura y deslizar el soporte para carretes hacia abajo

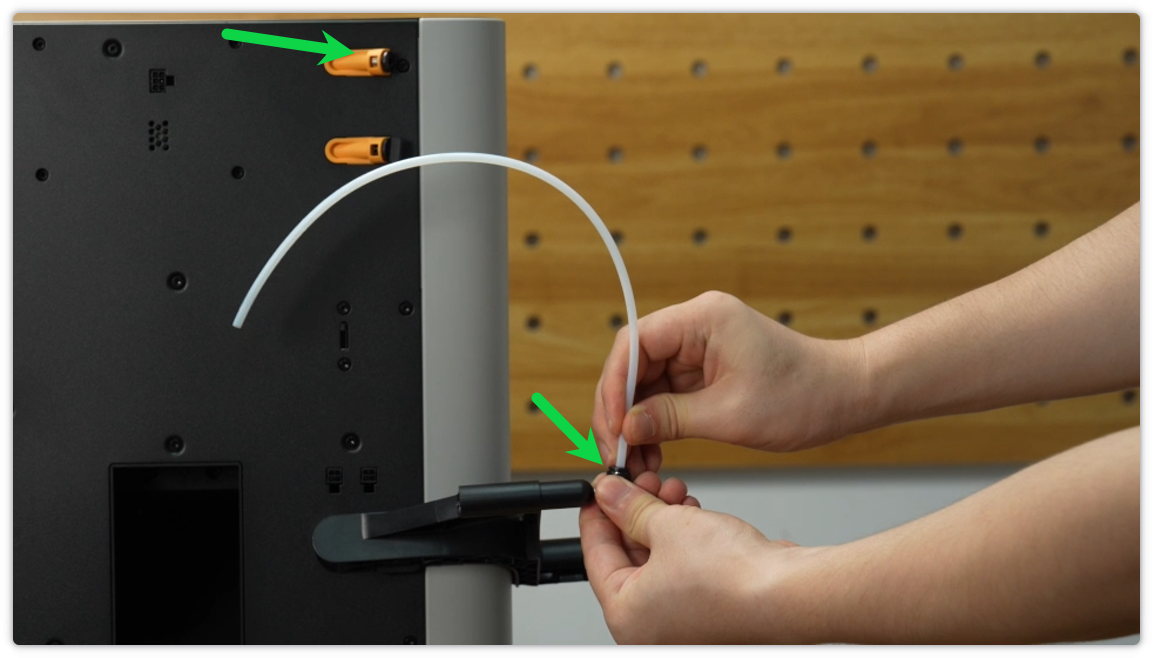

Insertar un extremo del tubo PTFE en el soporte para carretes y el otro extremo en la otra entrada de filamento de la impresora. Empujar hacia adelante hasta que no pueda avanzar. El tubo está insertado completamente si se puede ver desde la ventana en el buffer.

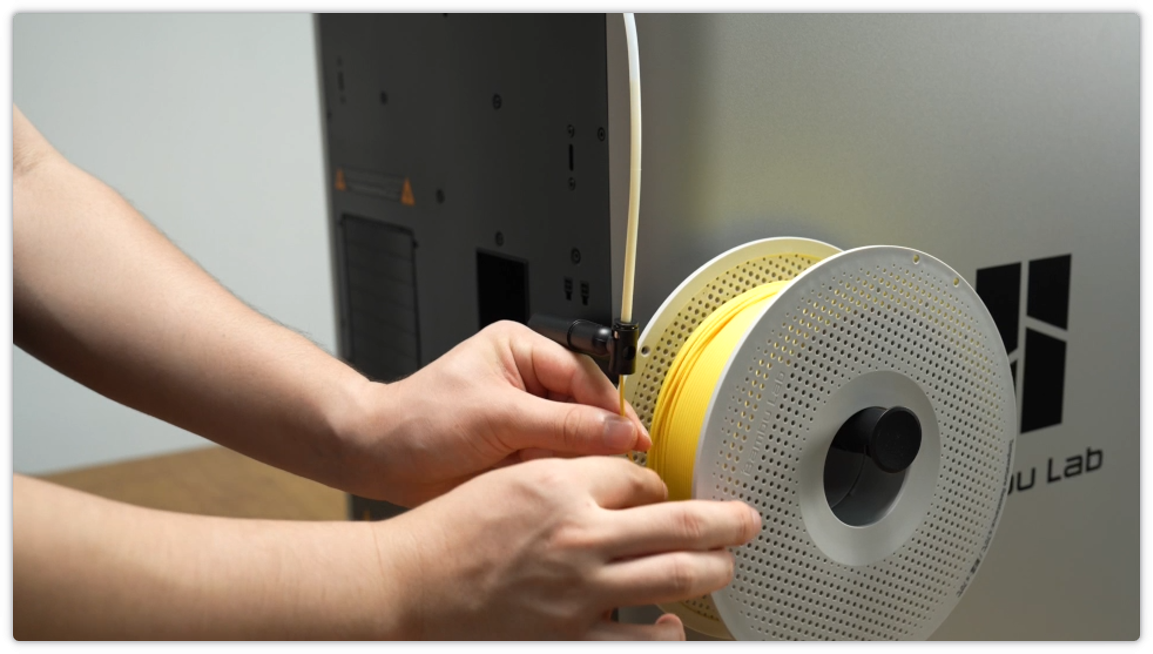

Colocar un carrete de filamento en el soporte para carretes y empujar el filamento hacia el tubo PTFE hasta que no pueda avanzar
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor enviar un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene alguna sugerencia o comentario sobre esta Wiki, por favor dejar un mensaje en el área de comentarios. Gracias por su apoyo y atención!
