Esta guía proporciona instrucciones detalladas para instalar, retirar y almacenar el Módulo de corte y sus accesorios relacionados (Manta de corte, Soporte para cuchilla, Hoja de corte, Módulo de pluma, etc.). Cubre todo el proceso desde la preparación de instalación, fijación de componentes, ajuste de la bisagra de bloqueo, hasta la operación segura y mantenimiento, ayudándole a comenzar rápidamente y minimizar el riesgo de operación incorrecta.
Durante la instalación y el uso, siga siempre las instrucciones de seguridad. Maneje las cuchillas con cuidado para evitar lesiones accidentales.
1. Instalación de la Manta de corte

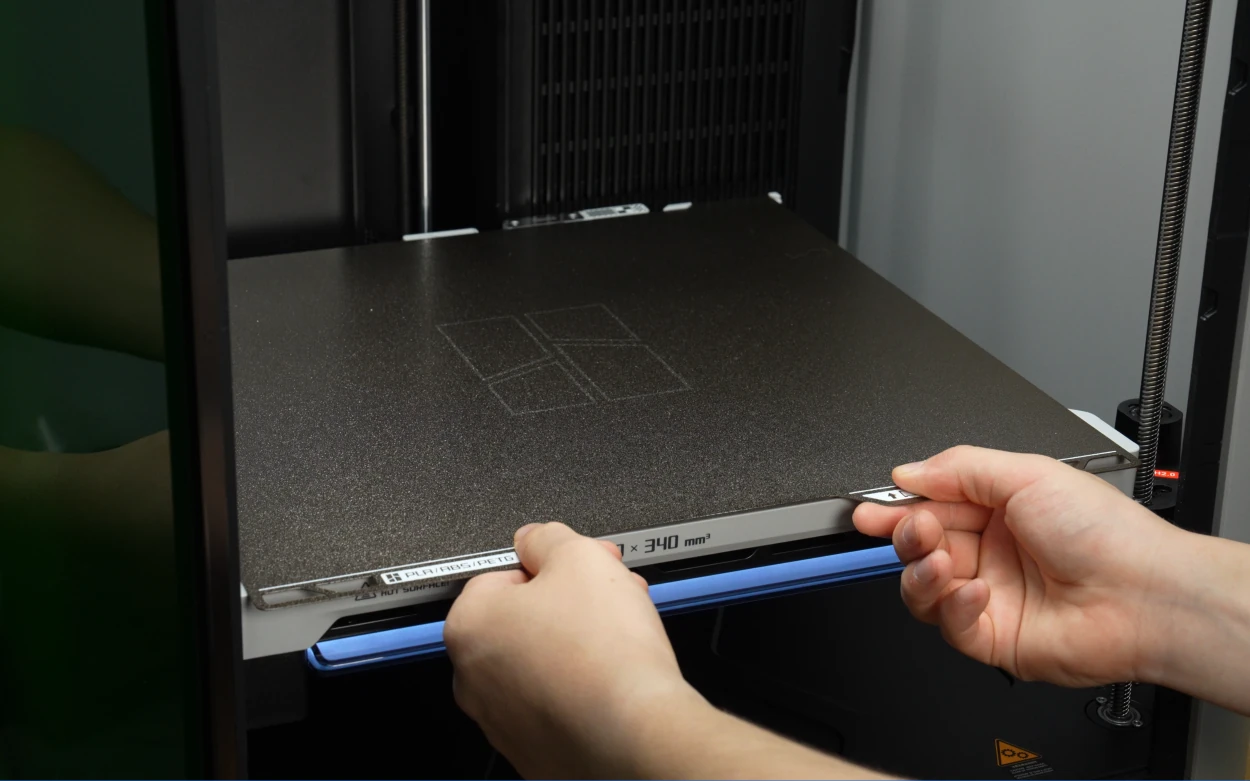

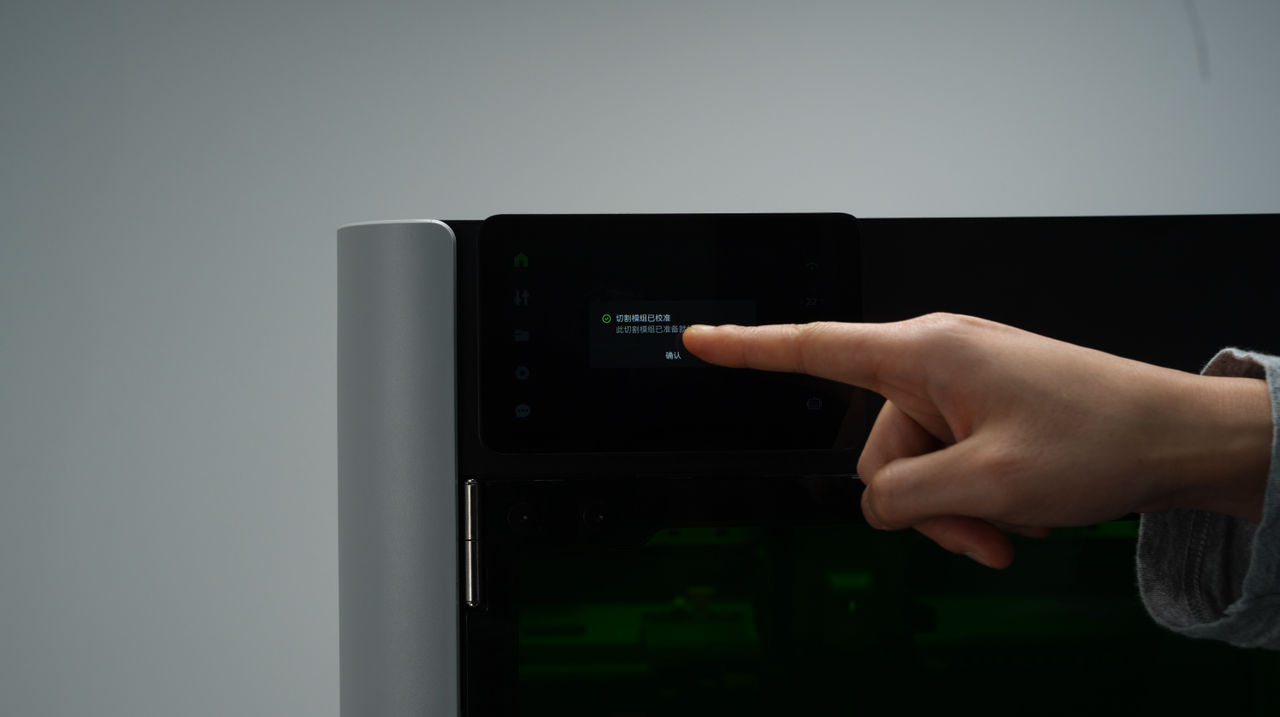

Retire la placa de impresión de la cama caliente. Si la altura de la cama caliente dificulta la operación, puede reducirla mediante los controles de la pantalla táctil.

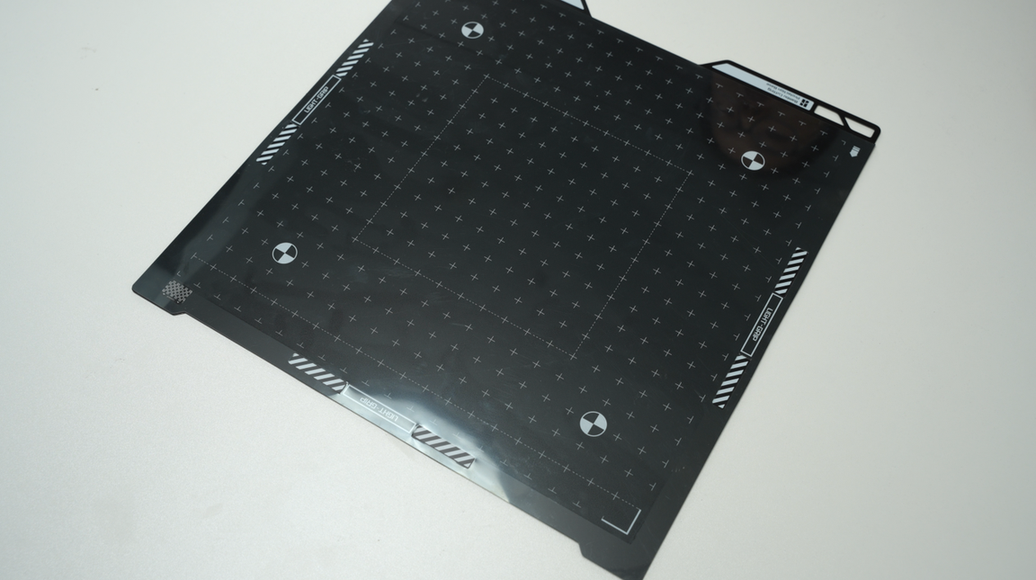

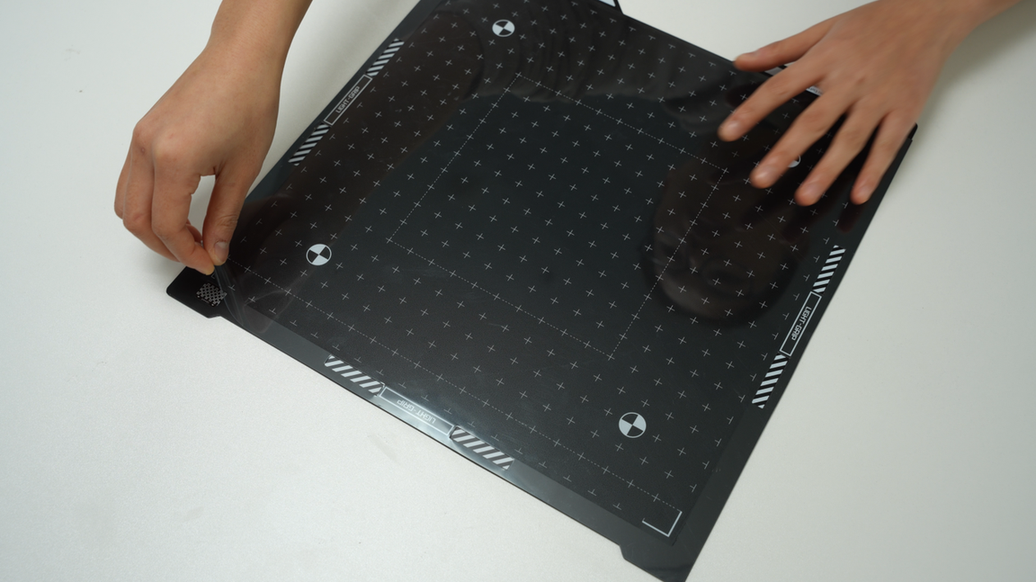

Dependiendo del material utilizado, elija el lado adhesivo adecuado para que quede hacia arriba y retire la película protectora de dicho lado (no retire la película del lado que contacta con la cama caliente).
No deseche la película protectora removida. Cuando la manta no esté en uso, vuelva a aplicar la película para evitar que el polvo o residuos se adhieran y preservar la adherencia de la manta.

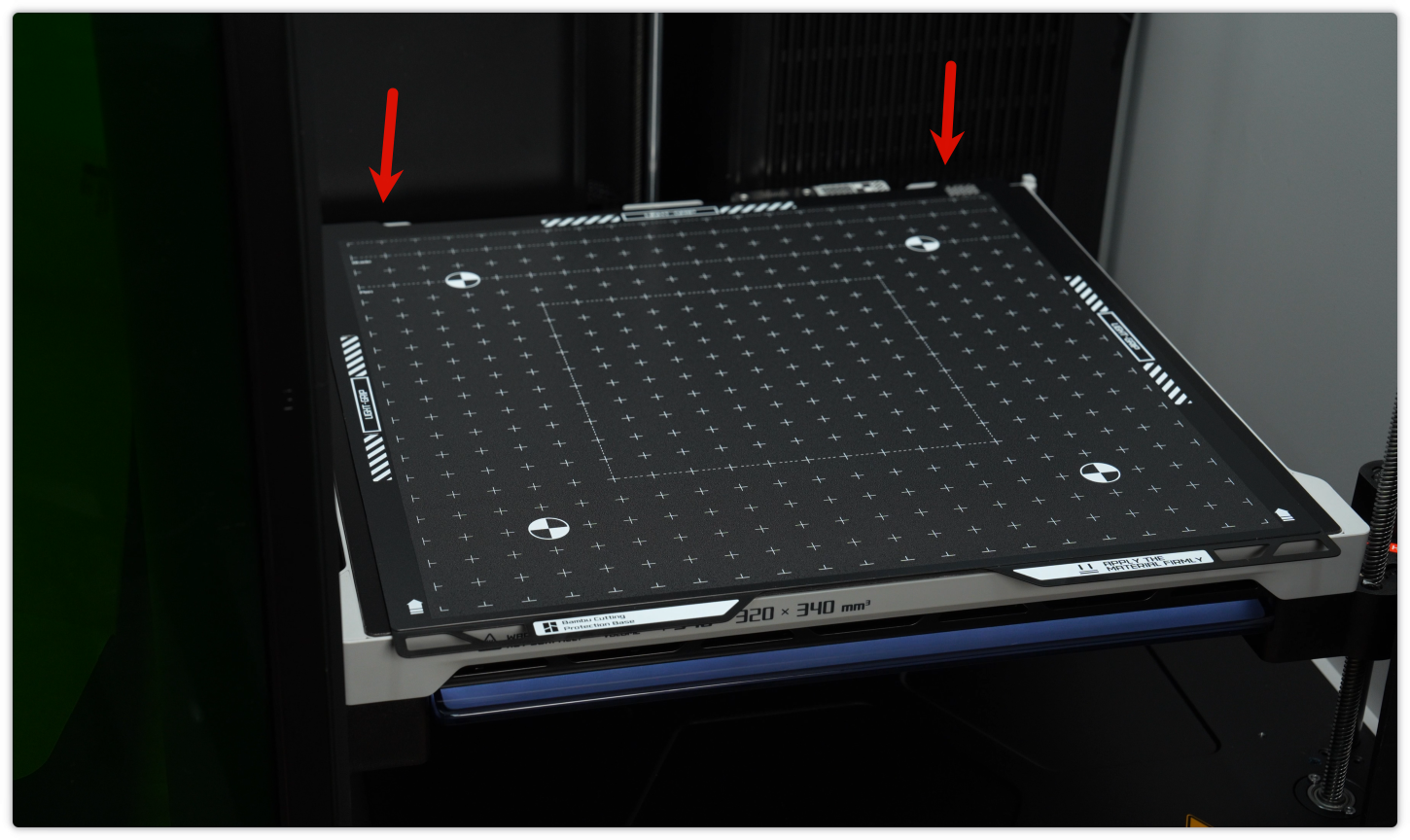

Instale la Manta de corte sobre la cama caliente, asegurándose de que ambas esquinas estén alineadas firmemente contra los bloques de posicionamiento.
2. Instalación del Módulo de corte

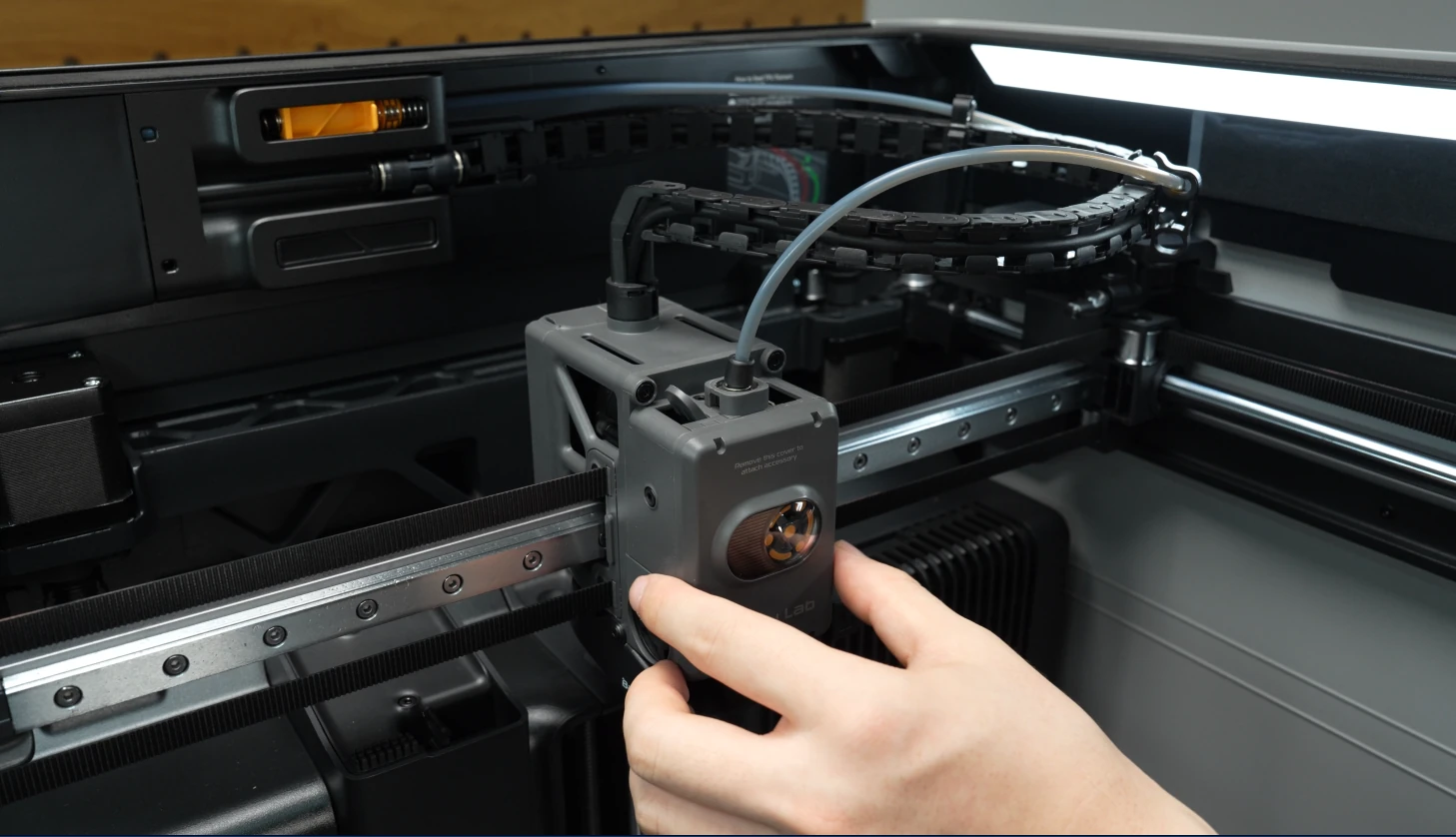

Aprete la parte inferior de la cubierta frontal del cabezal y jalela hacia adelante para retirarla.

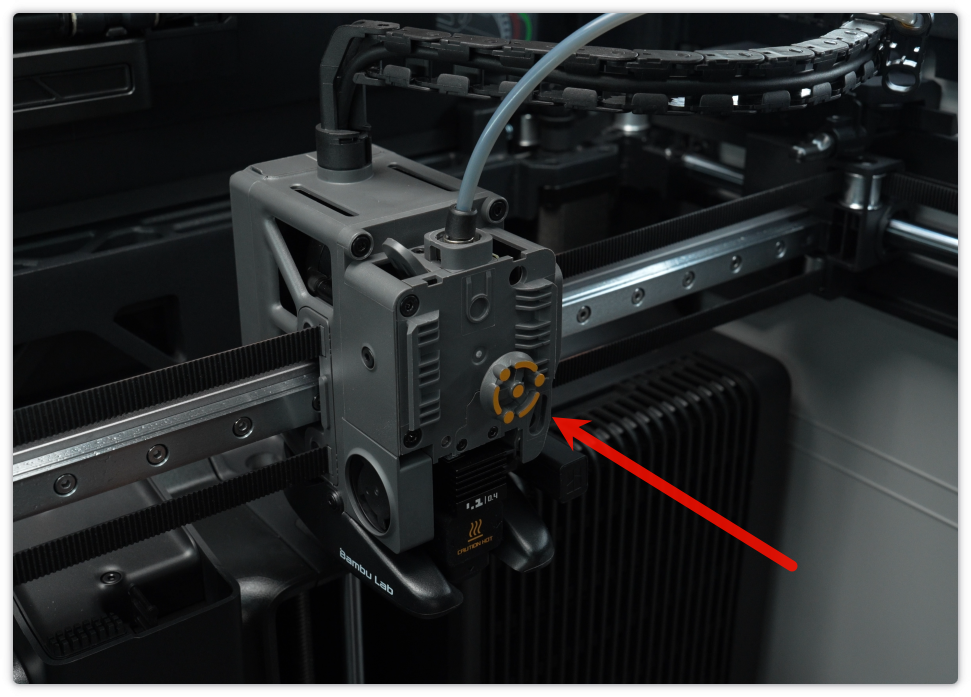

A continuación, retire la rueda indicadora rotativa.

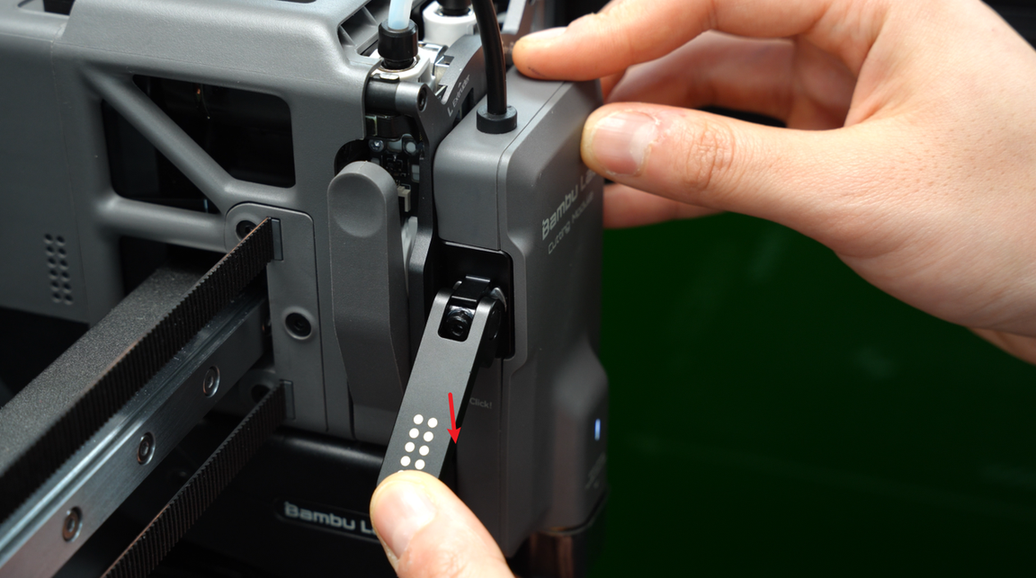

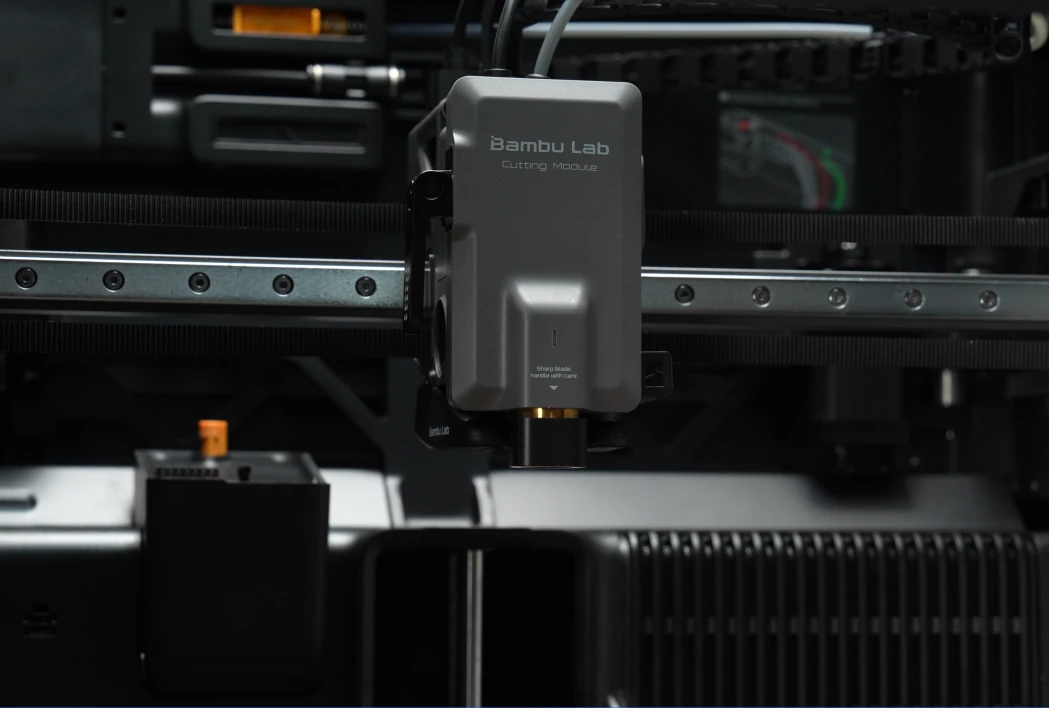

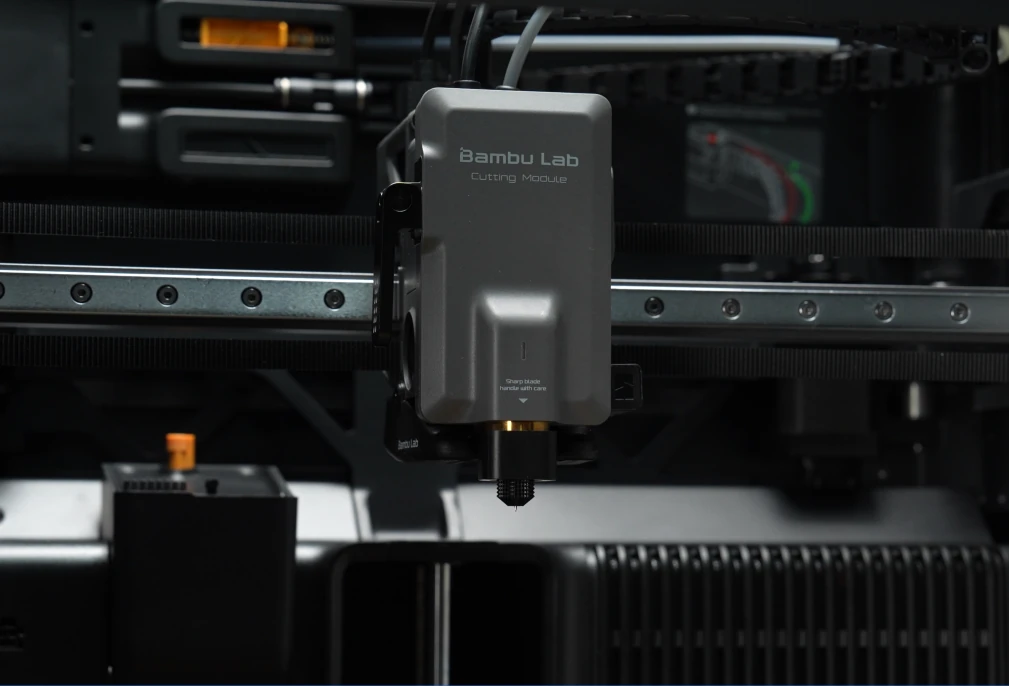

Alinee el módulo con la ranura correspondiente, deslícelo hacia adentro y presione hacia abajo la bisagra de bloqueo para fijarlo.

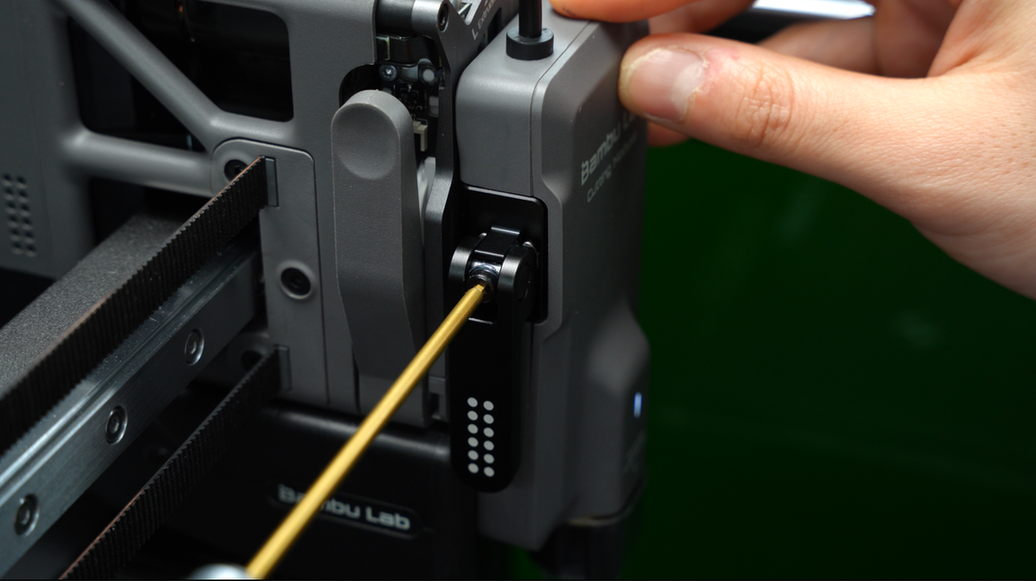

Si no puede presionar hacia abajo la bisagra, use una llave hexagonal H2.0 para girar el tornillo en sentido antihorario media vuelta para aflojarlo, luego intente presionar nuevamente. Si sigue siendo demasiado ajustado, afloje otro medio giro hasta que se bloquee suavemente.
Si la bisagra se siente floja, use una llave hexagonal H2.0 para girar el tornillo en sentido horario media vuelta para apretarlo. Verifique nuevamente, y si sigue floja, apriete otro medio giro hasta que quede seguro.

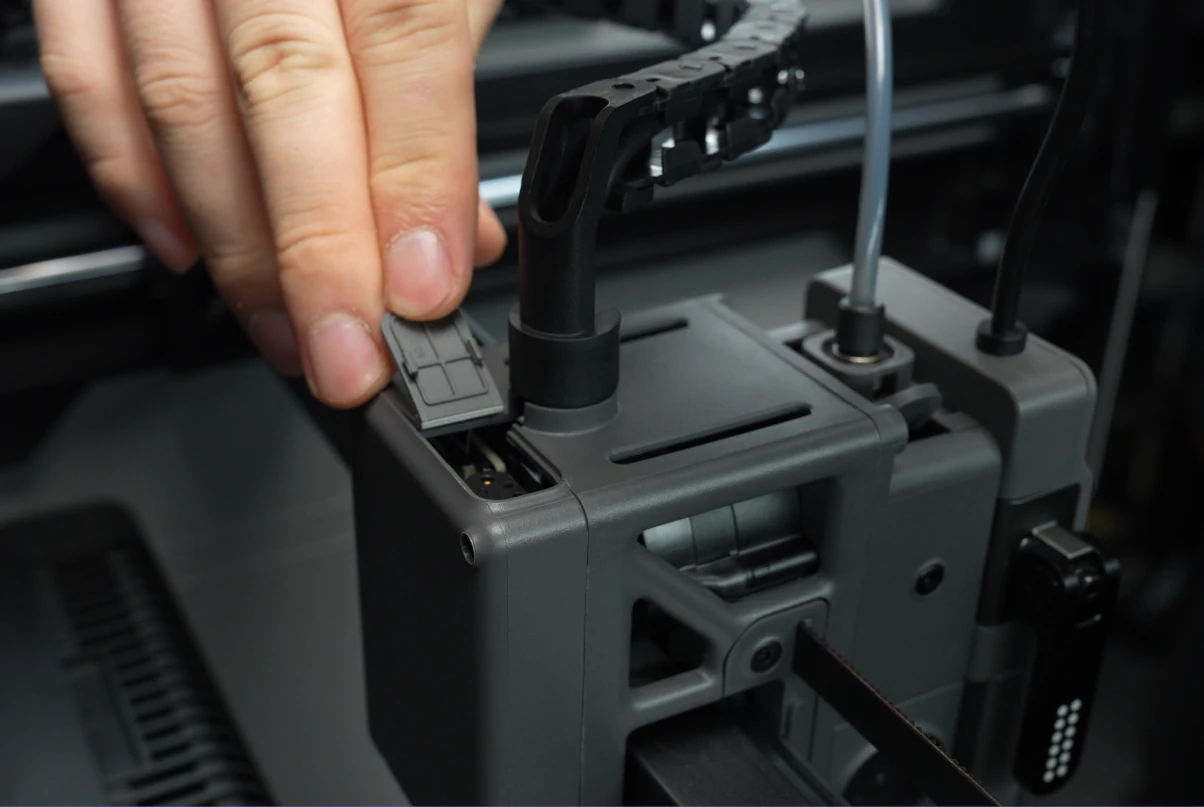

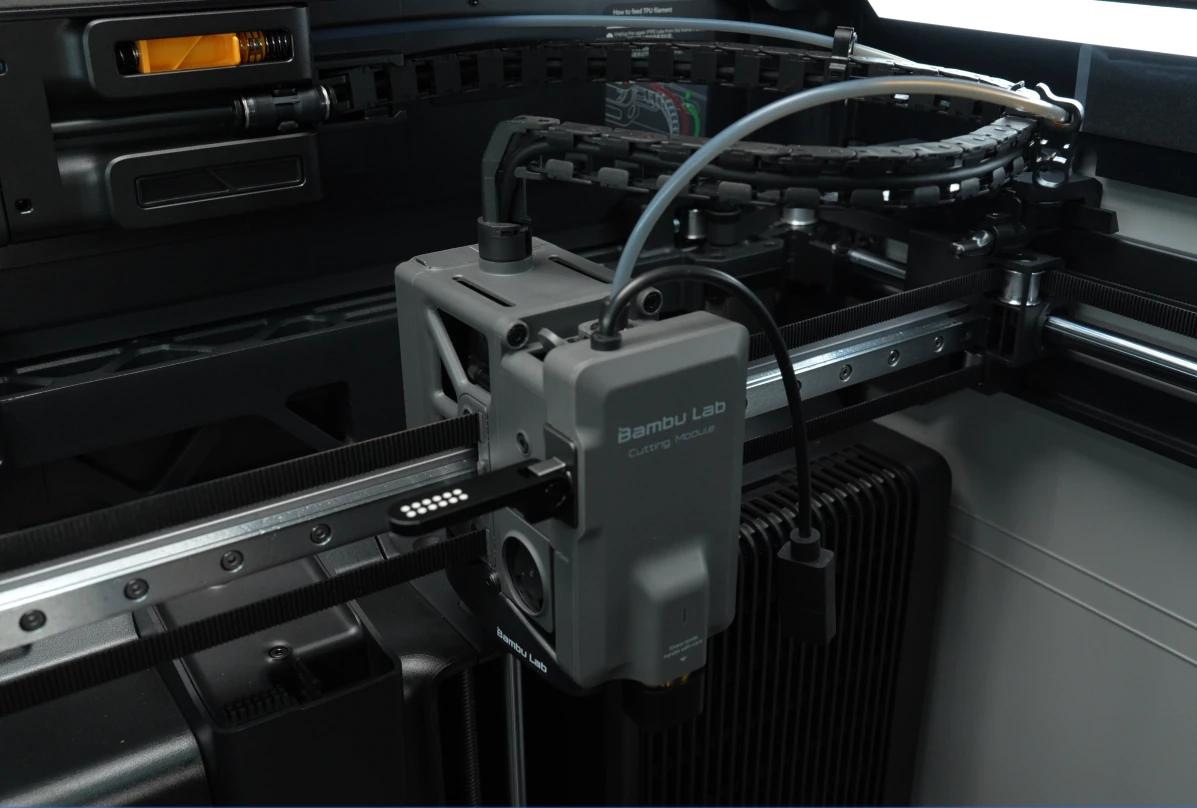

Abra la cubierta de polvo en el puerto de expansión del cabezal e inserte el cable de conexión en el puerto.

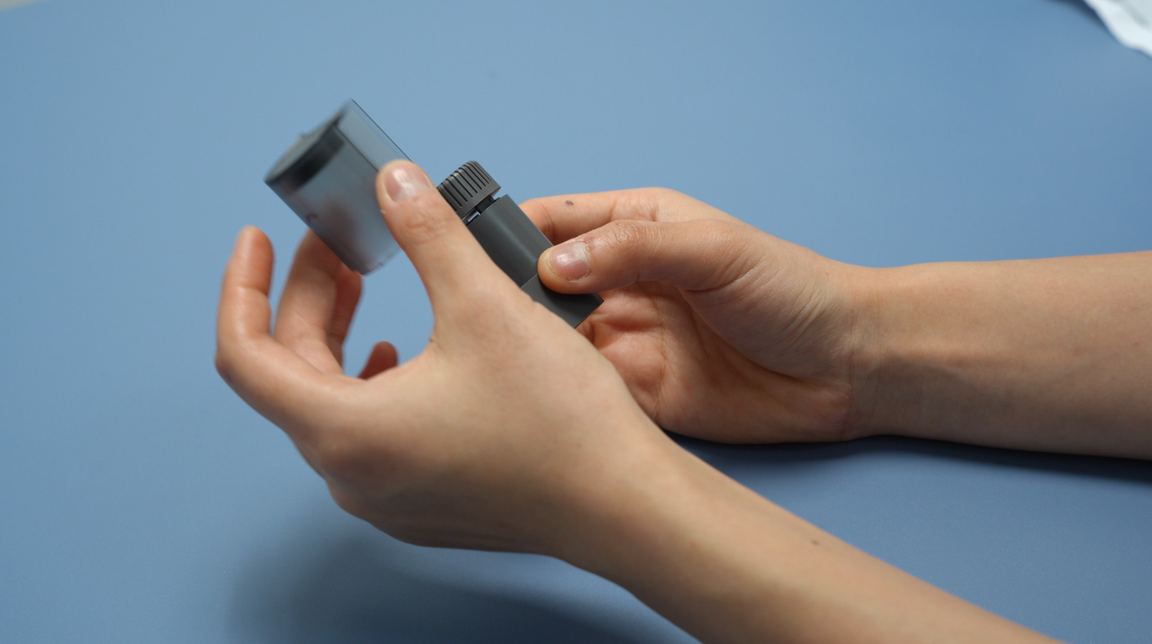

Retire la cubierta protectora del soporte para cuchilla. Maneje con cuidado para evitar lesiones. Se recomienda mantener esta cubierta protectora para envolver el soporte para cuchilla durante la retirada o instalación.

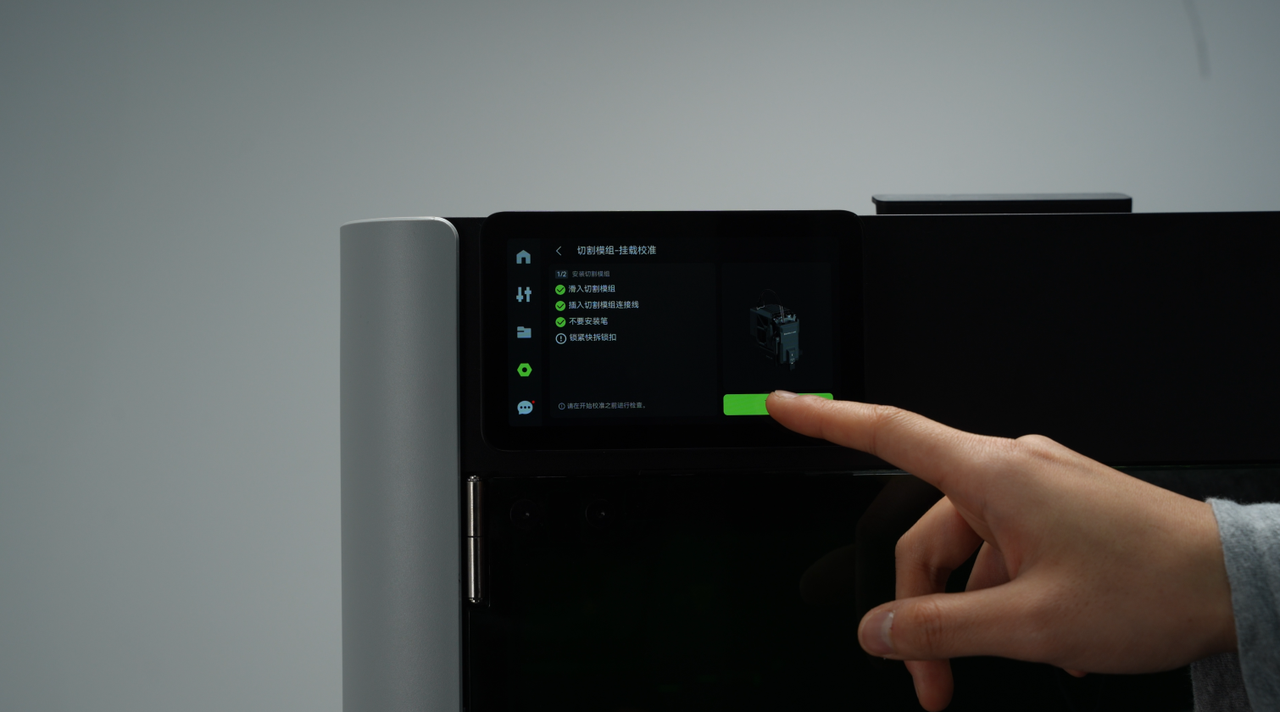

3. Calibración de montaje del Módulo de corte
Tenga en cuenta: Al realizar la calibración de montaje del Módulo de corte, debe estar instalado el soporte para cuchilla y la hoja. No instale el Módulo de pluma durante este proceso.
Para obtener instrucciones más detalladas sobre desempaque, instalación y uso, consulte: Introducción a los componentes principales y flujo de trabajo del cortador/pluma
4. Instalación del Módulo de pluma (para la función de dibujo)

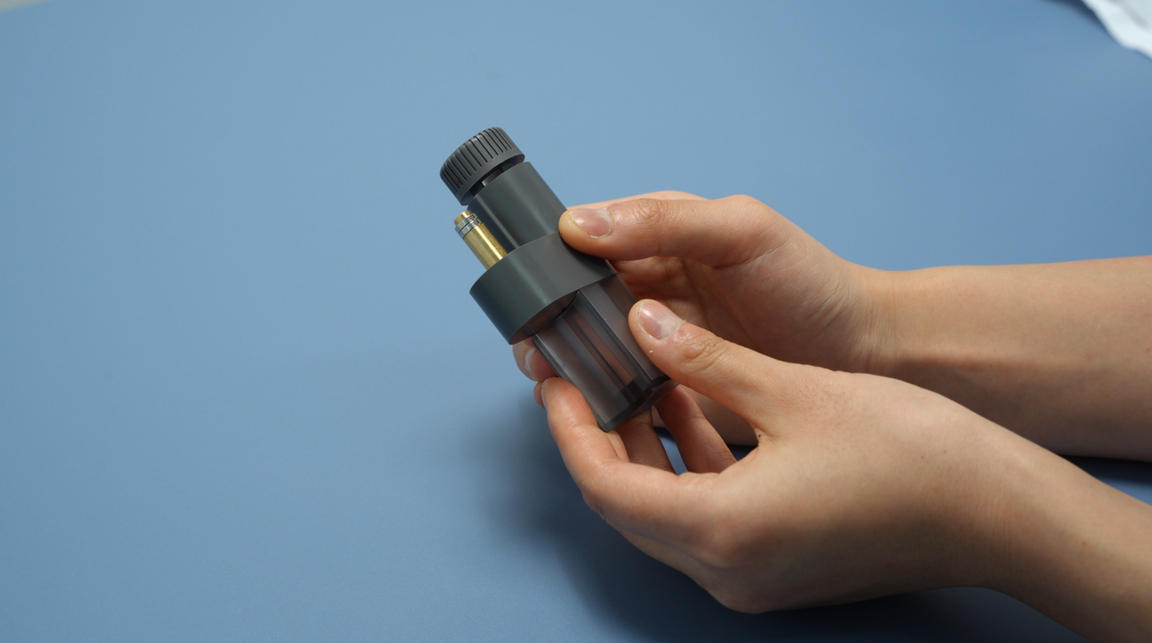

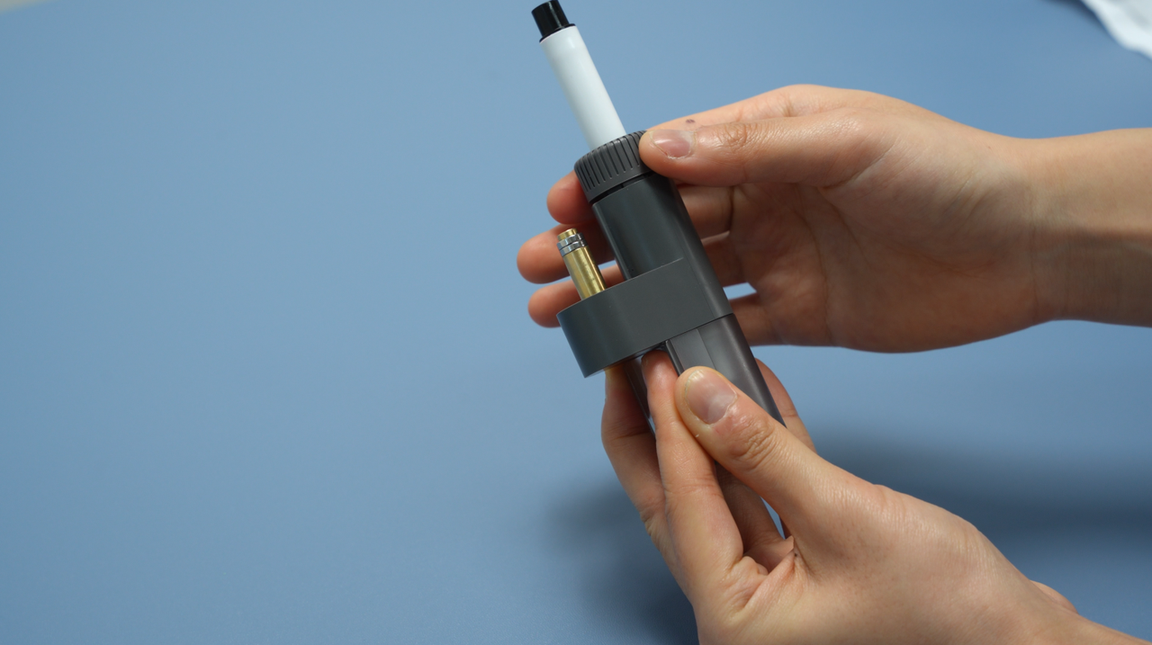

Retire el bloque de altura del adaptador de pluma e instálelo en la parte inferior del adaptador.

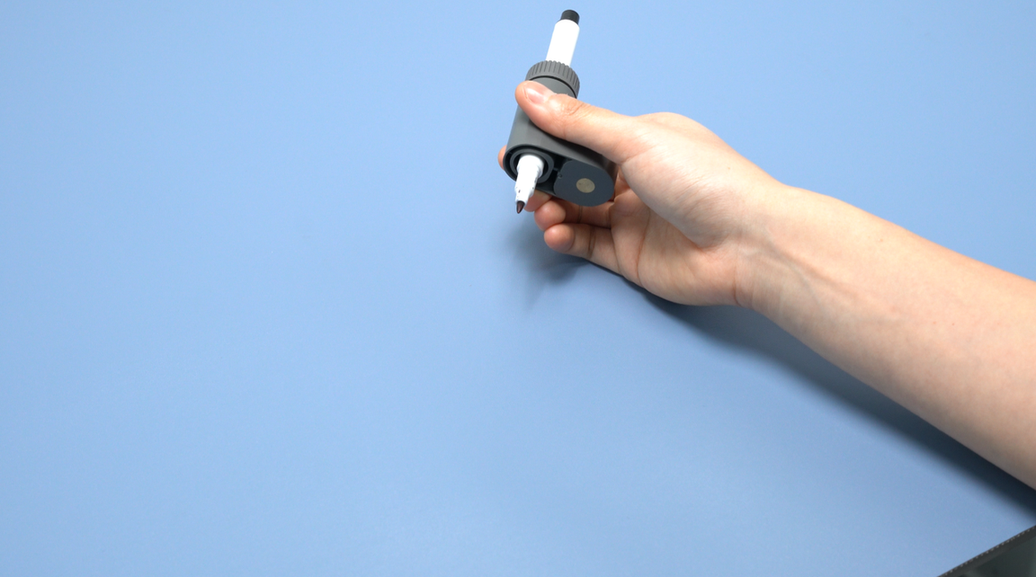

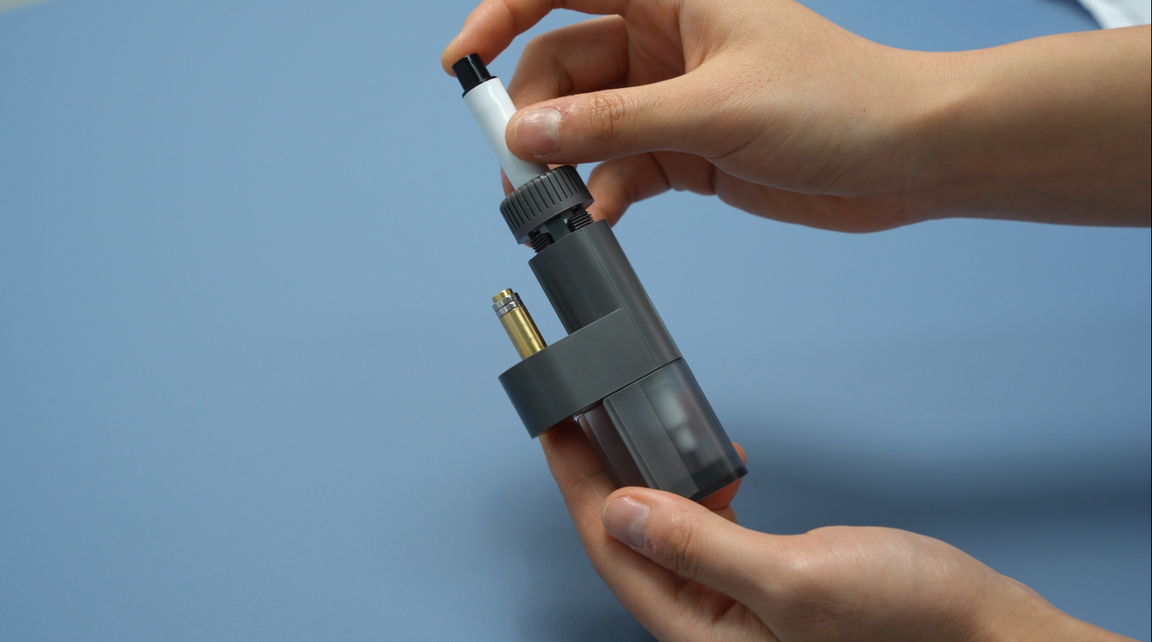

Gire el bloqueo de la pluma en sentido antihorario para aflojarlo, inserte la pluma completamente y luego gire el bloqueo en sentido horario para apretarlo.

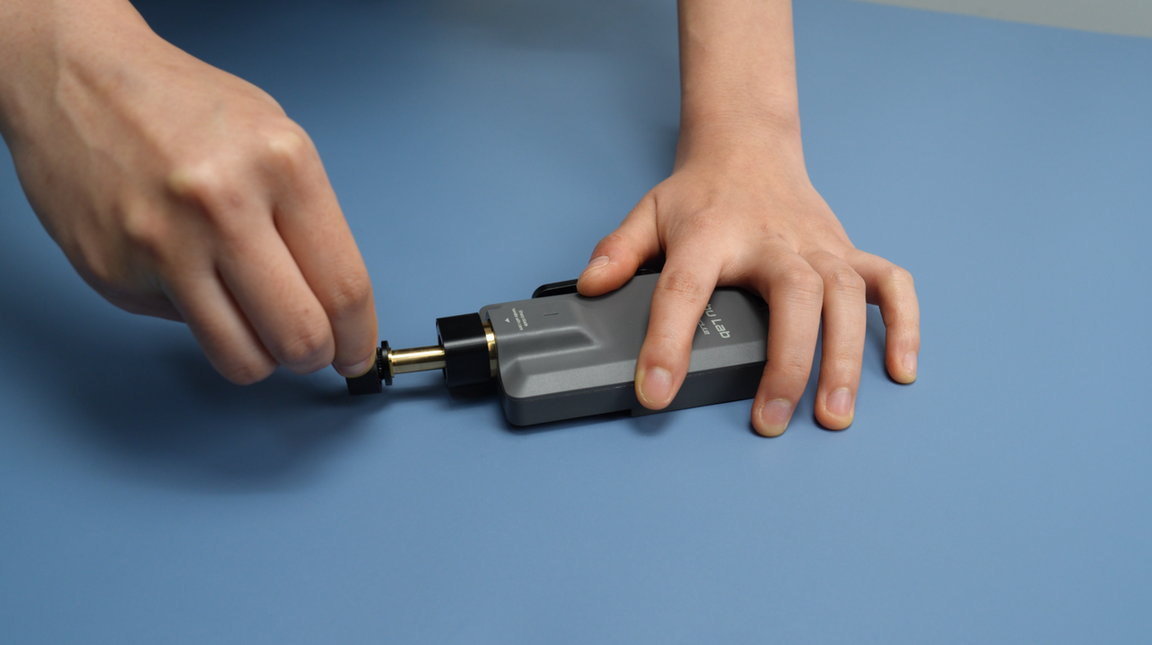

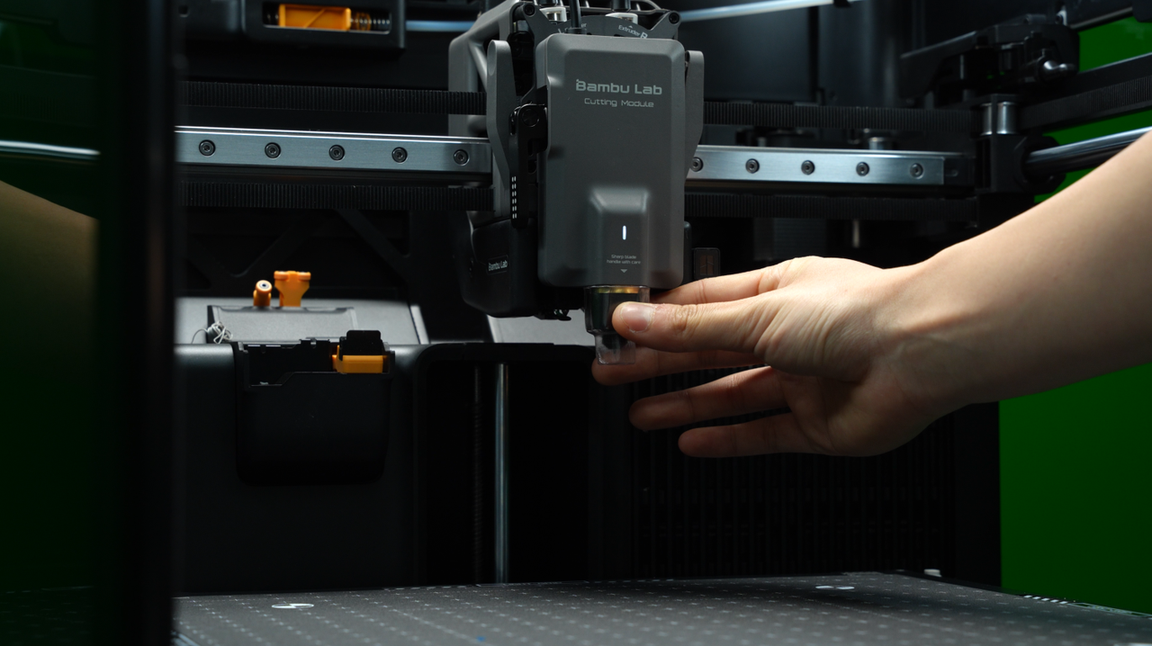

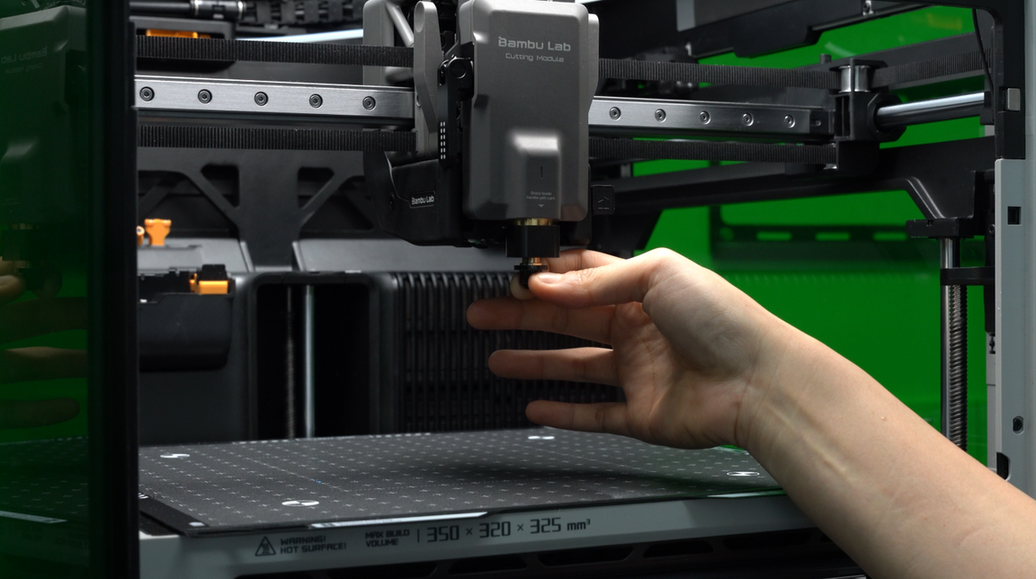

Al retirar el soporte para cuchilla del módulo, puede usar una herramienta impresa en 3D para retirar el soporte y la hoja. Si no tiene una, agarrar el borde redondo del soporte para cuchilla y jalelo hacia abajo para retirarlo. La hoja es muy afilada: maneje con cuidado para evitar lesiones.
Inserte la pluma en el Módulo de corte.
Apéndice:
5. Recomendaciones para retirar el soporte para cuchilla, la hoja y el Módulo de corte

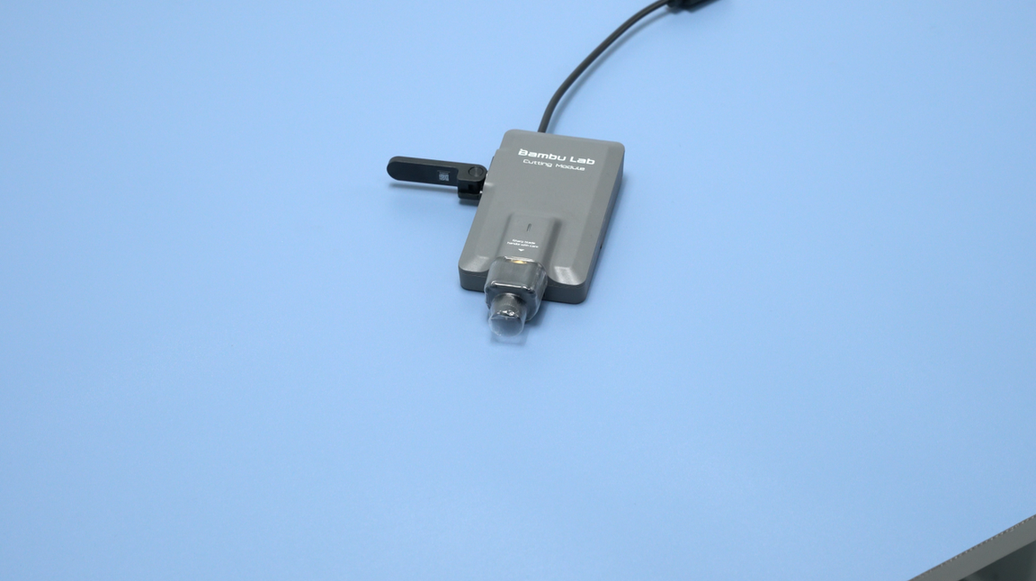

Después de retirar el Módulo de corte, cubra el soporte para cuchilla (con hoja instalada) con la funda protectora para evitar cortes accidentales.

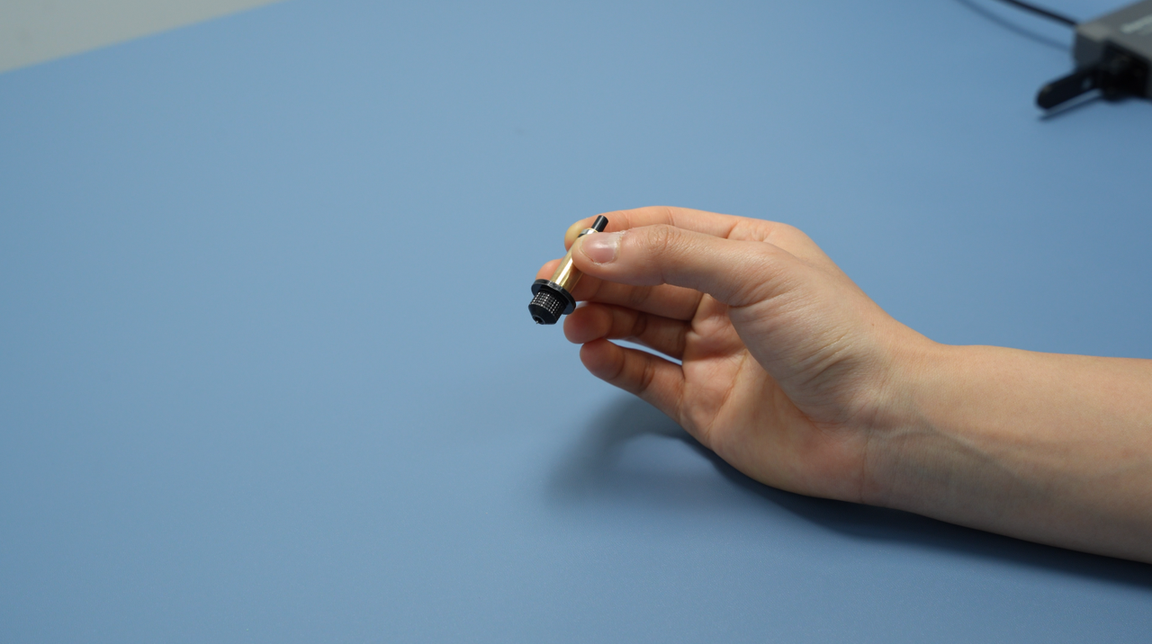

Al retirar el soporte para cuchilla y la hoja, puede usar una herramienta impresa en 3D para retirar el soporte y la hoja.

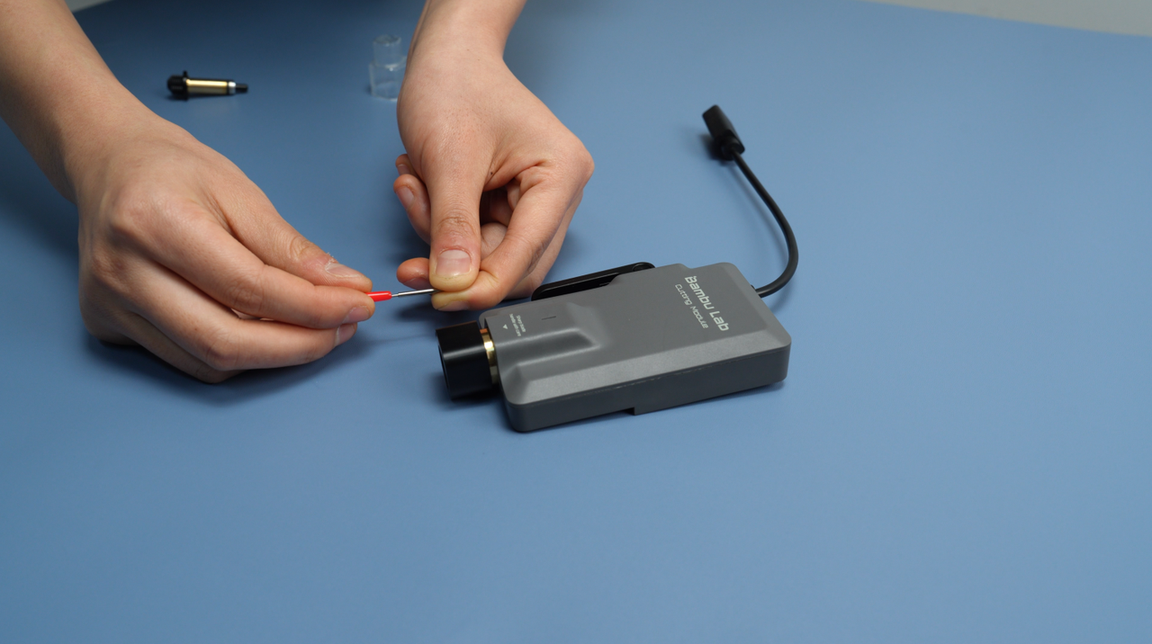

Si no tiene la herramienta impresa, también puede usar la cubierta de silicona roja para ayudar a retirar la hoja, reduciendo el riesgo de lesiones.

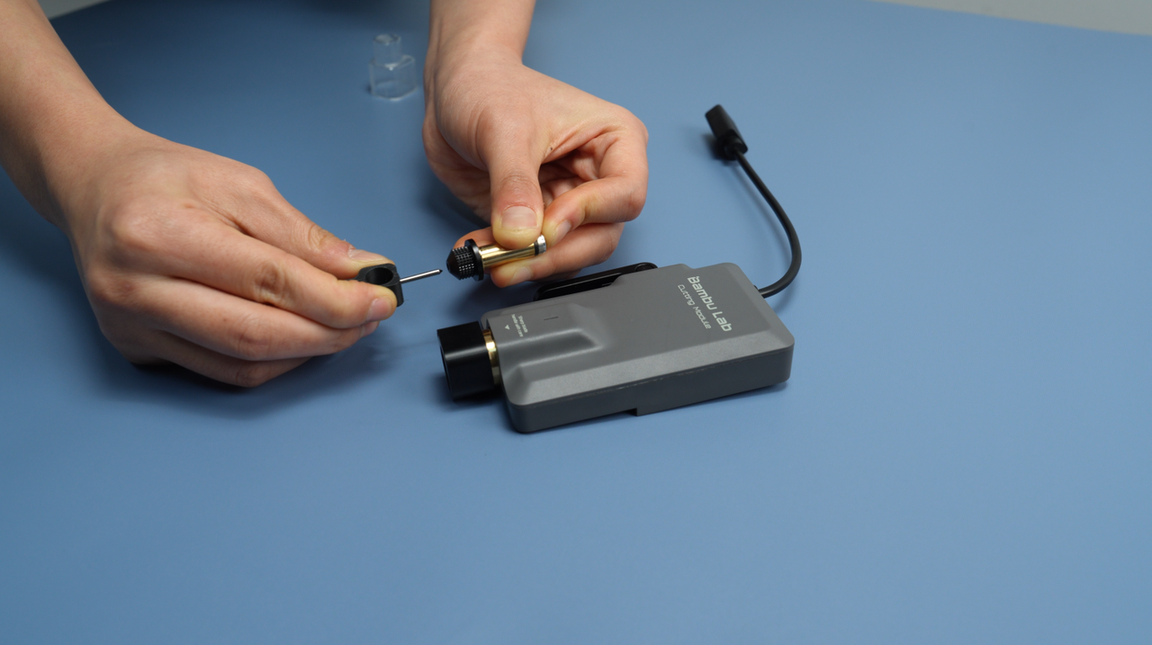

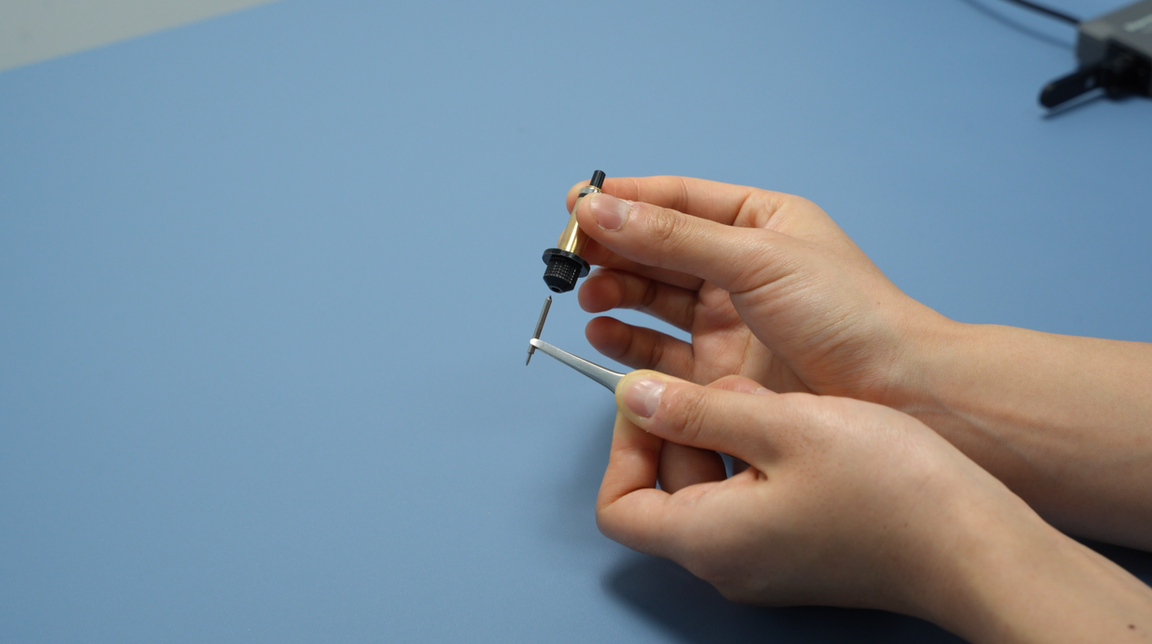

Al instalar la hoja, se pueden usar pinzas para evitar lesiones. El soporte para cuchilla es magnético: una vez insertada la hoja hasta cierta profundidad, se engancha automáticamente.
6. Recomendaciones para almacenar la Manta de corte

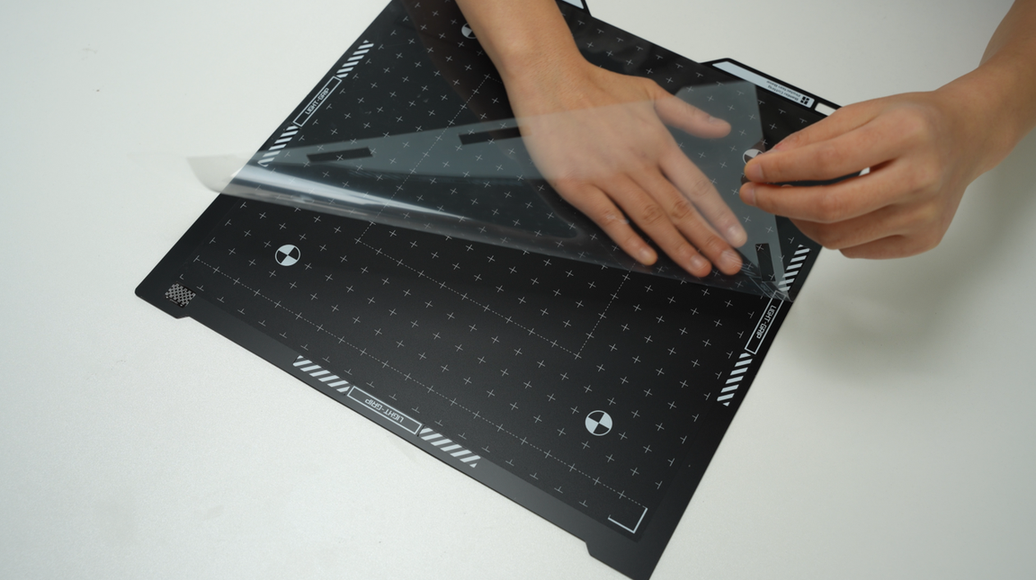

No deseche la película protectora de ambos lados de la manta adhesiva. Cuando no esté en uso, vuelva a aplicar la película para evitar que los residuos se adhieran y mantener la adherencia de la manta.
