Modelo de producto aplicable
H2S
Cuándo utilizar
- Operación anómala del conjunto de guía lineal
- Soporte técnico postventa recomienda reemplazar el conjunto de guía lineal del eje X
Herramientas y materiales requeridos
- Llave de hexágono H2.0 (magnética)
- Llave de hexágono H1.5 (magnética)
- Pinzas
- 60 minutos
Se recomienda fuertemente que adquiera dos llaves de hexágono de alta calidad. Las llaves de hexágono de buena calidad mejorarán significativamente su experiencia de mantenimiento. Si la llave pierde su magnetismo, puede remagnetizarla utilizando el imán en el hotend.
Notas importantes
La operación en el Paso 13 conlleva un alto riesgo de desgaste de la cabeza del tornillo. Es crucial seguir estrictamente las instrucciones: la llave debe insertarse a través de la espuma y el agujero de acceso designado antes de aflojar el tornillo. Está estrictamente prohibido aplicar fuerza desde el lado del tornillo.
Lista de tornillos
Lista de tornillos involucrados en los pasos de desmontaje y montaje de este documento

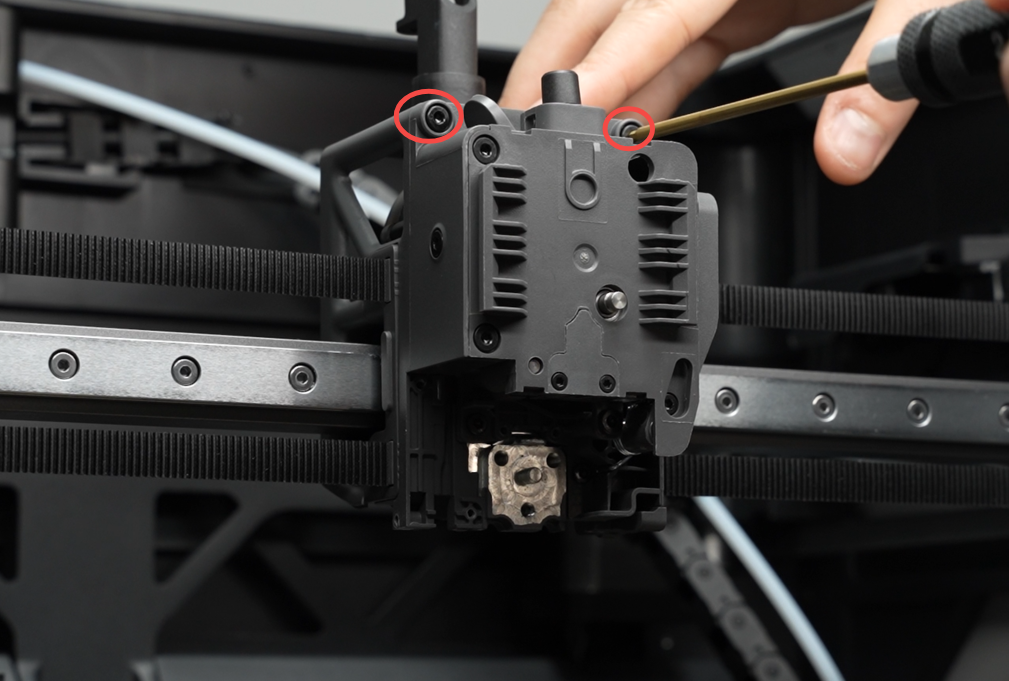

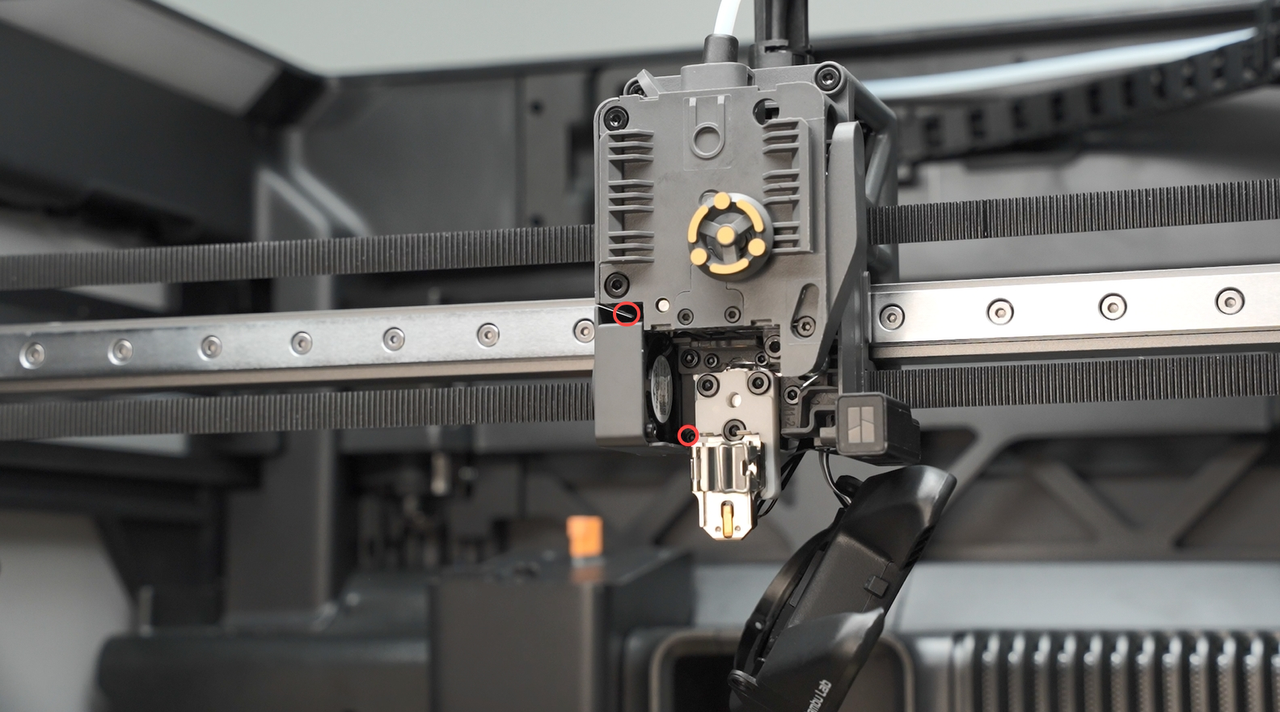

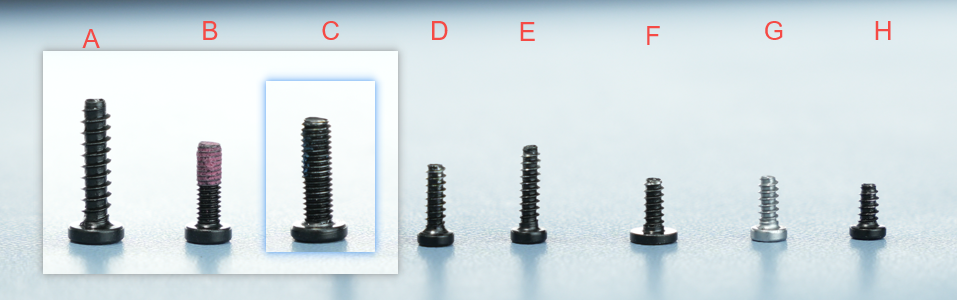

- Tornillo A: 2 tornillos en la parte superior de la Unidad del Extrusor: BT3x12

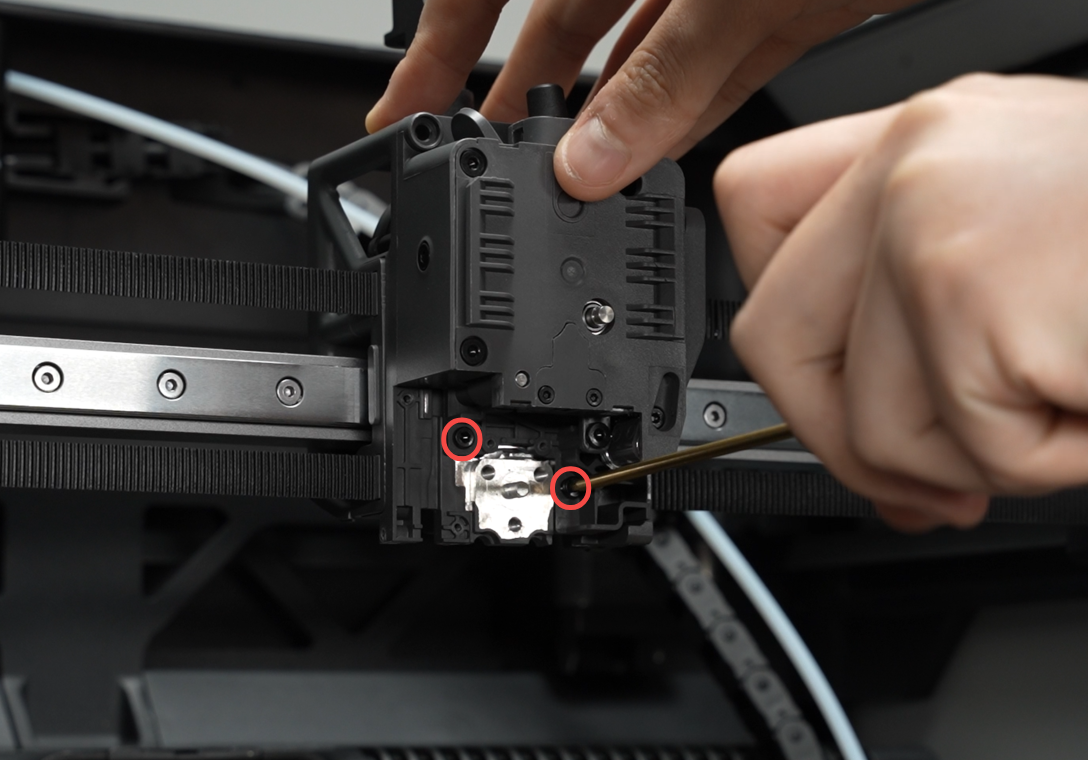

- Tornillo B: 2 tornillos en la parte inferior de la Unidad del Extrusor: M2.5x5
- Tornillo C: 3 tornillos para el Montaje de Calentamiento del Hotend: M3×10
- Tornillo D: 3 tornillos (para la parte trasera del Ventilador de Capa (co-bloqueado con la cubierta trasera) y la Cubierta Trasera del Cabezal) + 2 tornillos para la Bobina de Corriente Eddy (mismo tamaño que el Tornillo D), total 5 tornillos: BT2x6.5
- Tornillo E: 2 tornillos para la Cámara del Cabezal: BT2×8
- Tornillo F: 2 tornillos en los lados izquierdo y derecho del Ventilador de Capa: BT2x5
- Tornillo G: 3 tornillos para la Placa TH: BT2x5
- Tornillo H: 2 tornillos para el Ventilador del Hotend: BT2x4
- Tornillo I: 1 tornillo para la Cubierta de la Placa AP: BT2.6x8 (no mostrado en la figura siguiente)
- Tornillo J: 4 tornillos de fijación para el Buffer de Filamento: BT3×8 (no mostrado en la figura siguiente)
Guía de desmontaje
Algunos pasos de este documento solo demuestran acciones operativas, y algunas imágenes pueden tener errores de continuidad. Enfóquese únicamente en las operaciones específicas e ignore los errores de continuidad.

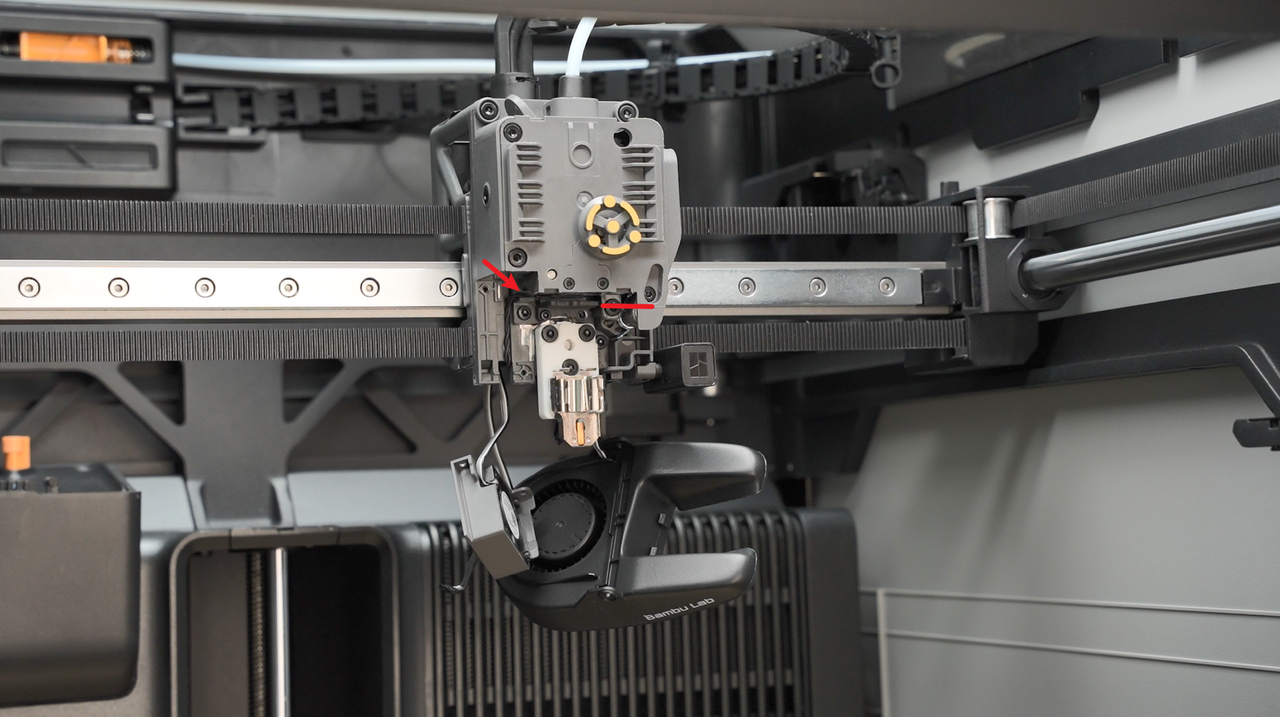

Paso 1: Bajar la cama caliente

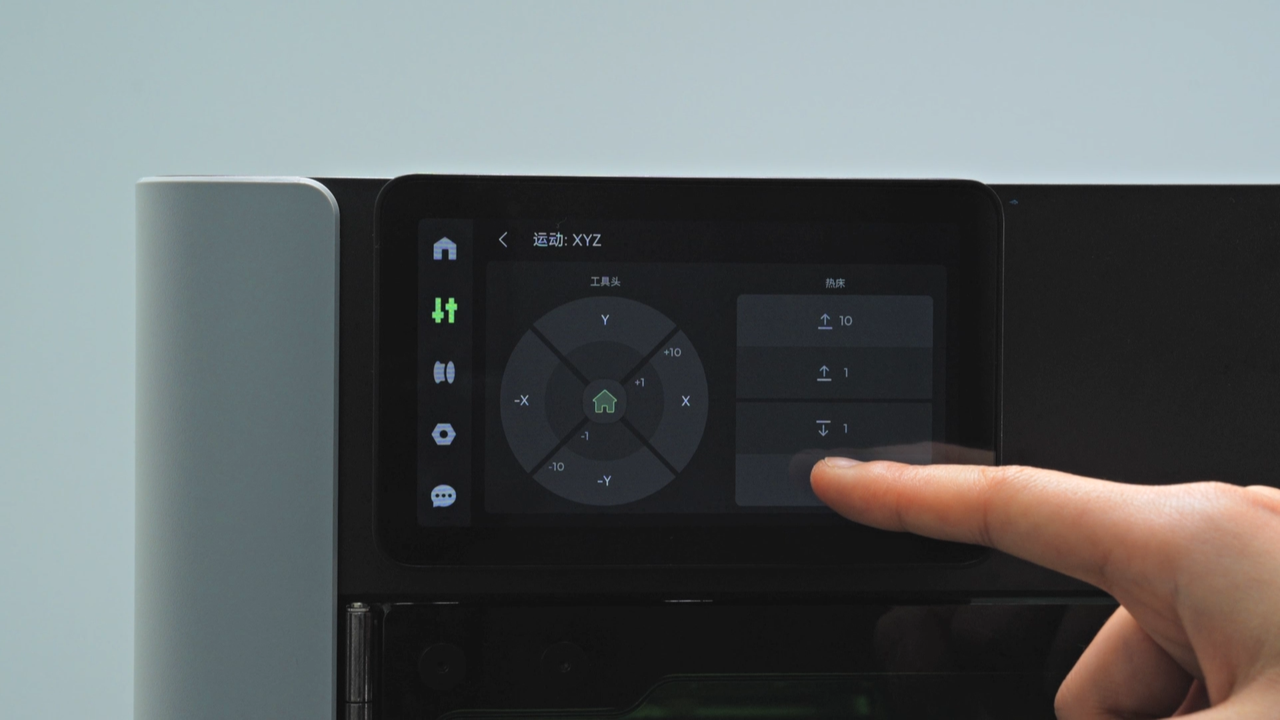

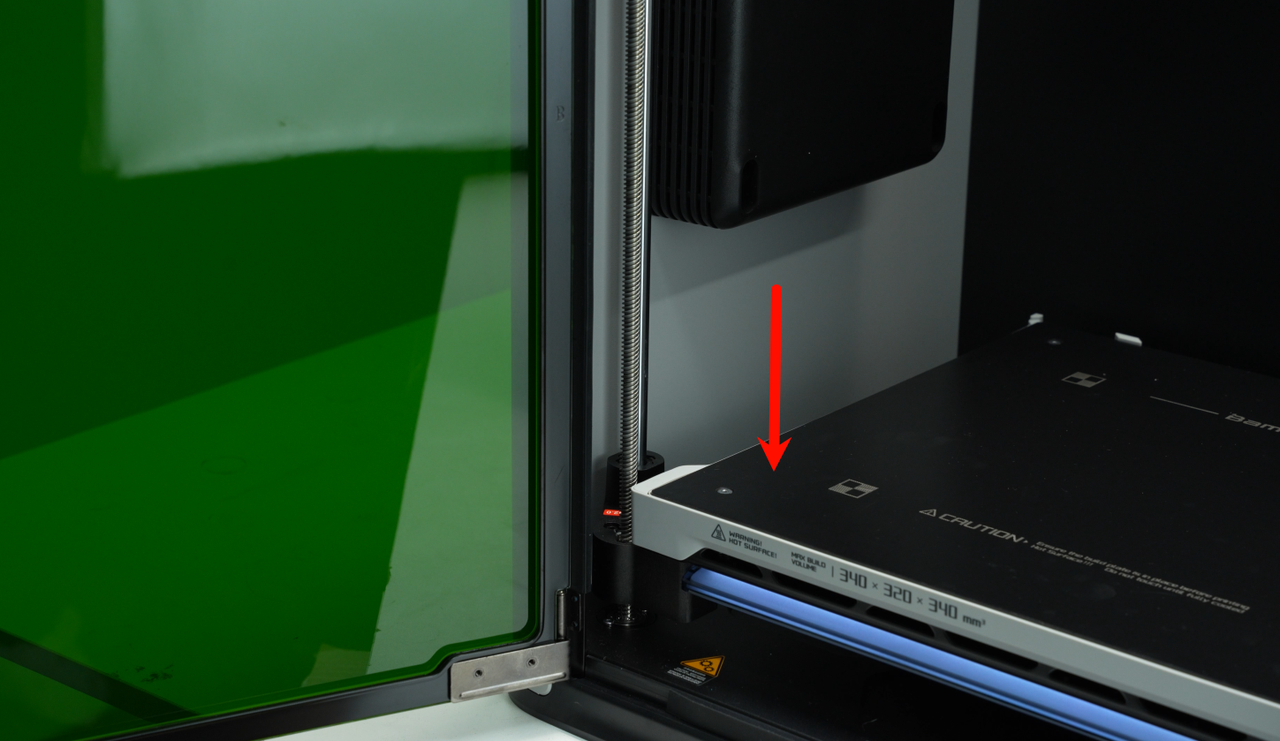

Baje la cama caliente mediante la pantalla, asegúrese de que el hotend esté a temperatura ambiente, luego apague la impresora.
Paso 2: Retirar el tubo PTFE

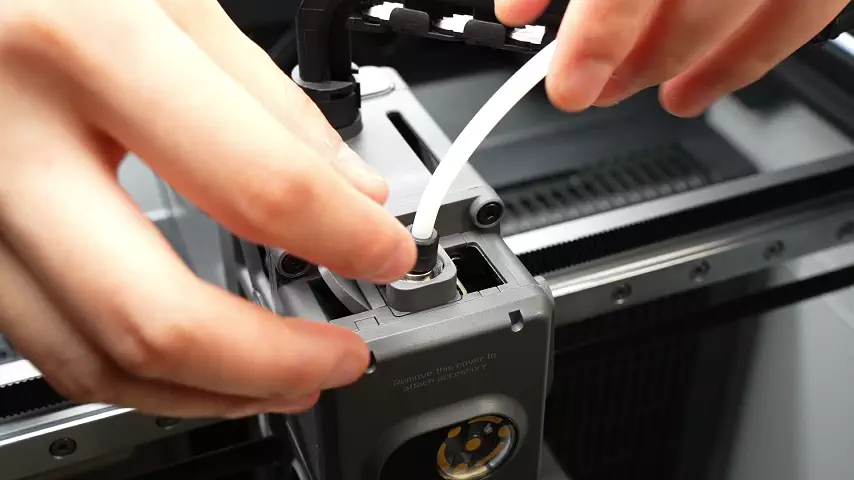

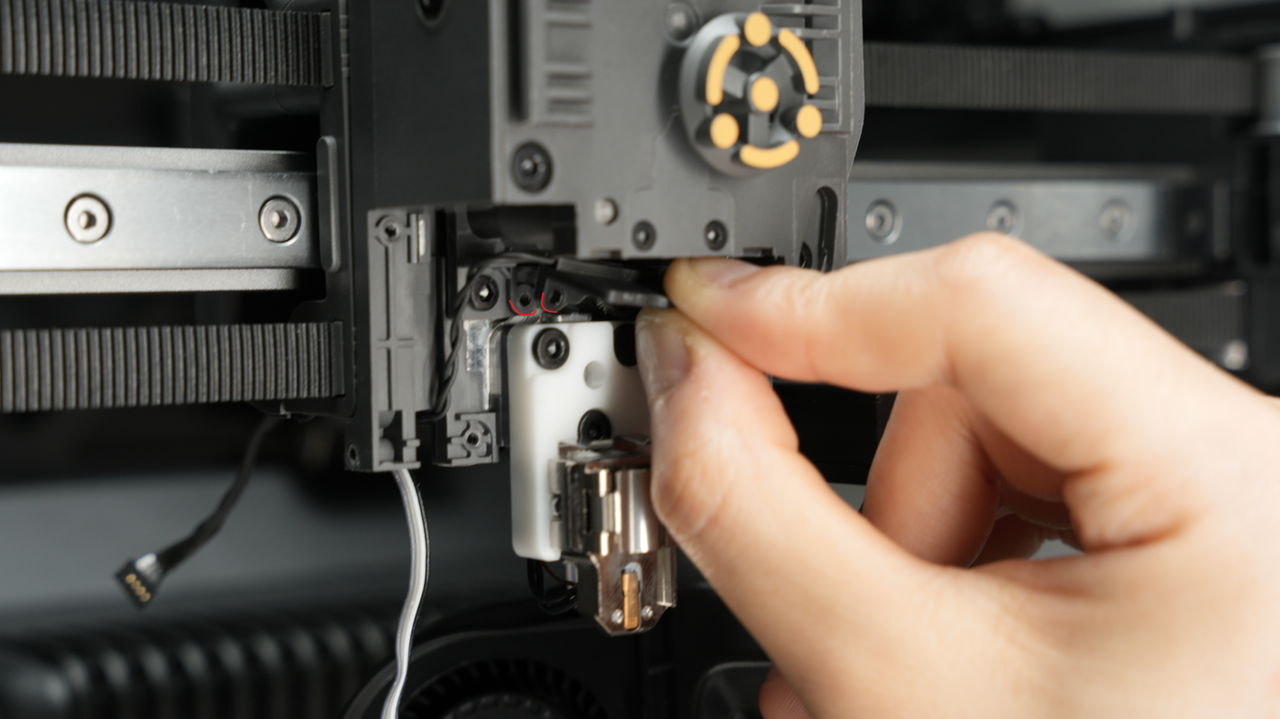

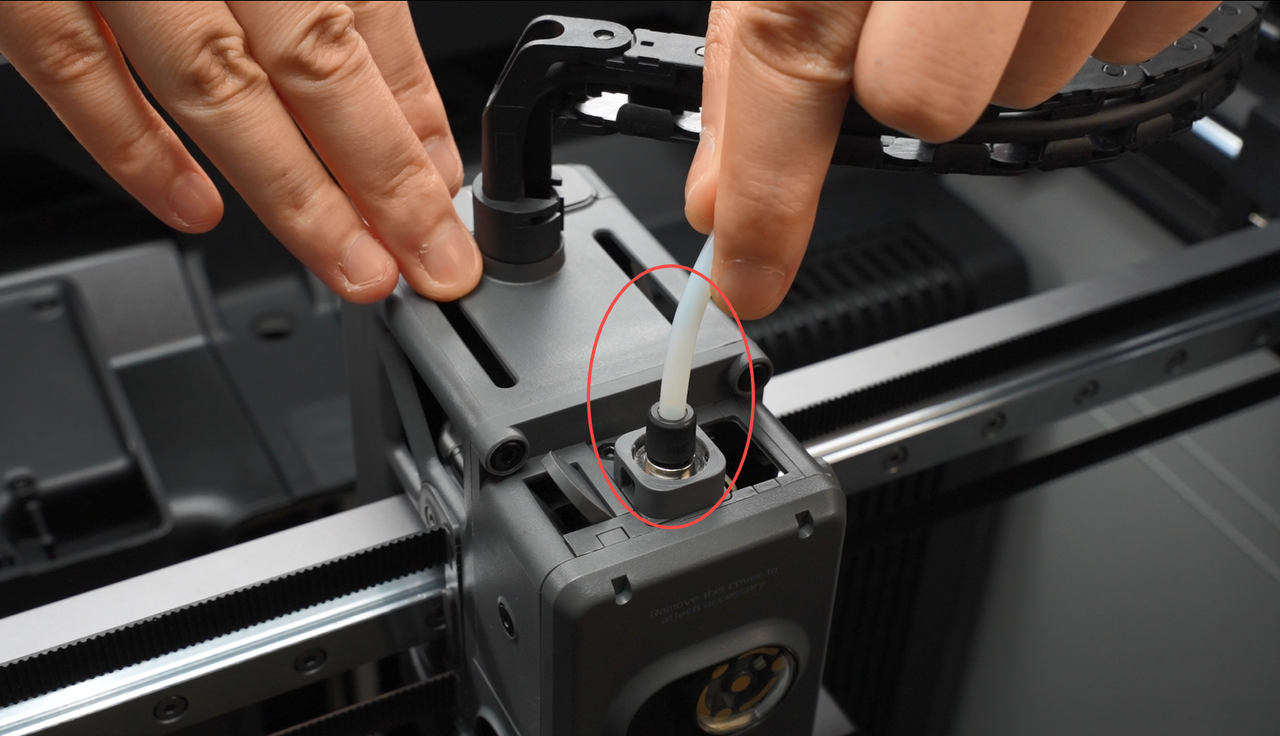

Presione el conector neumático en la parte superior del cabezal para desconectar el tubo PTFE situado sobre el cabezal. Empuje el conector neumático del buffer de filamento y presione para desbloquearlo.

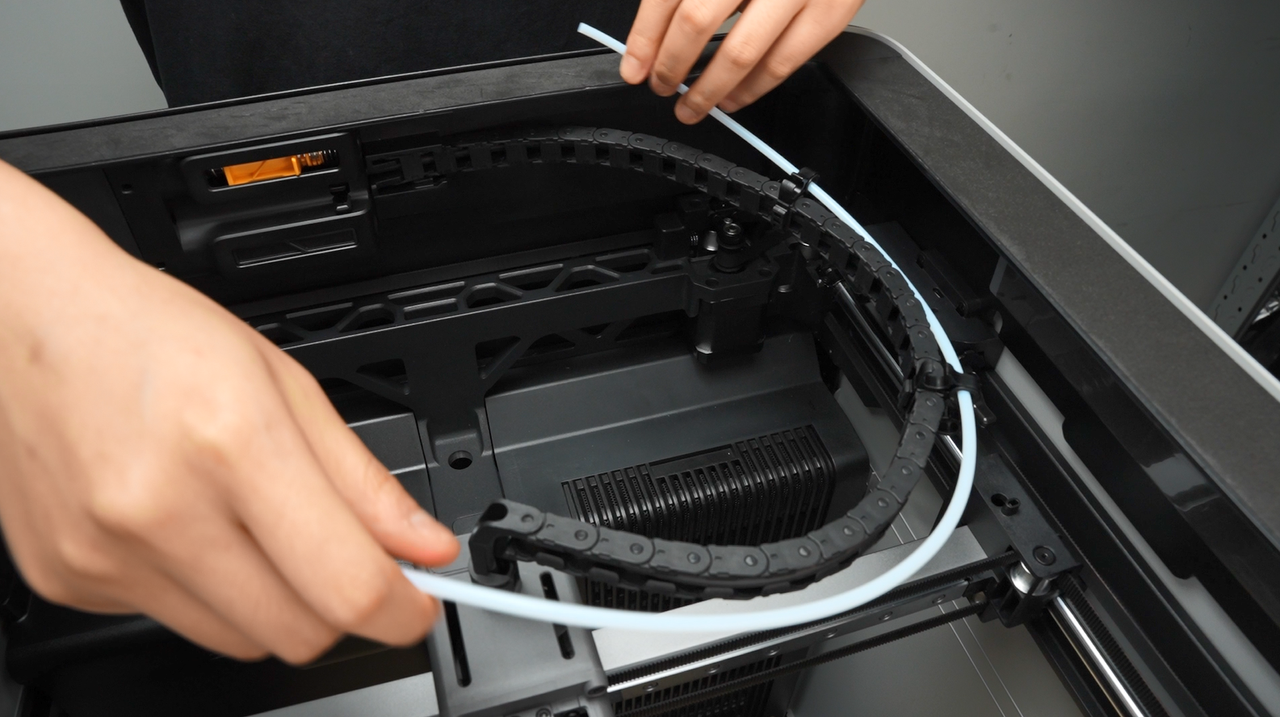

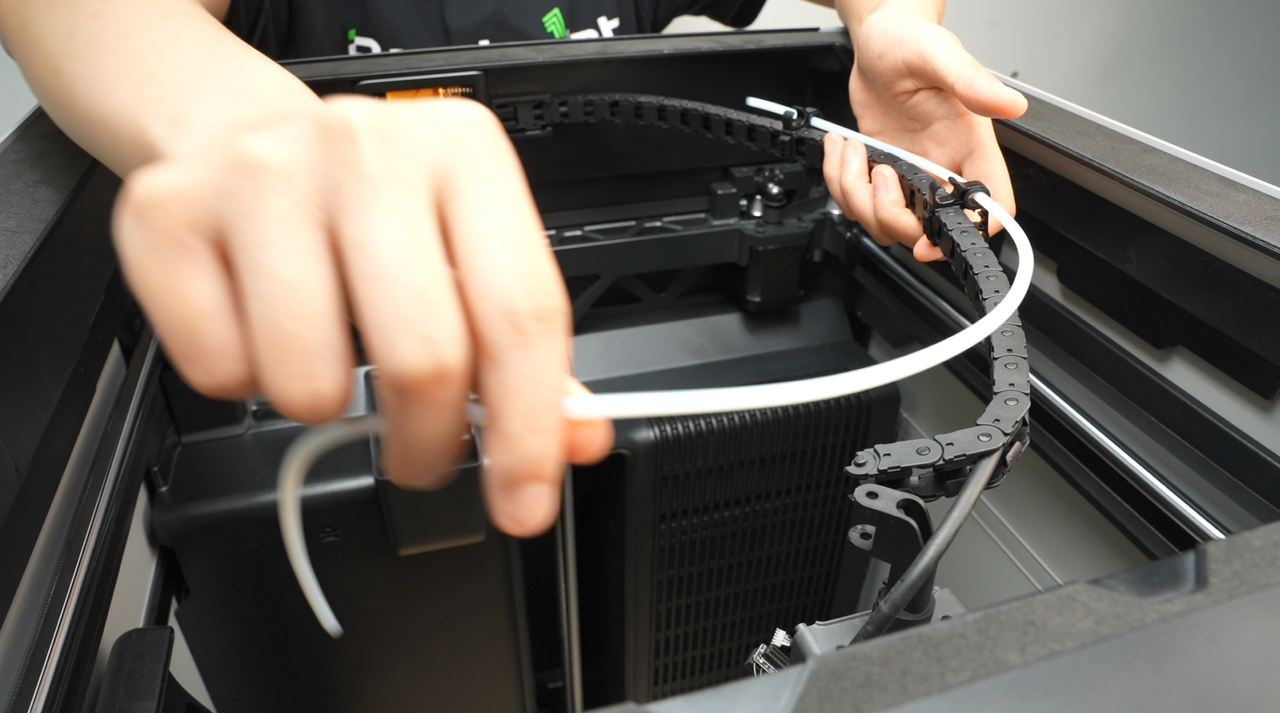

Extraiga el tubo PTFE de la cadena de cables.

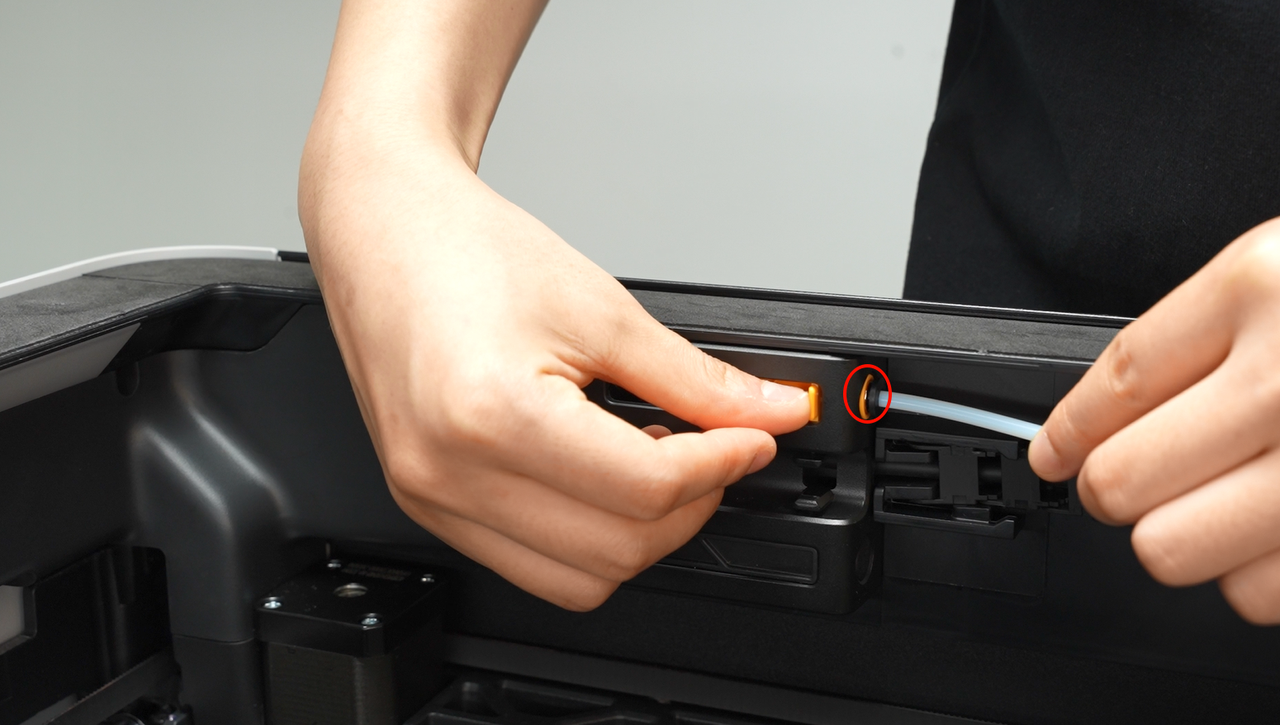

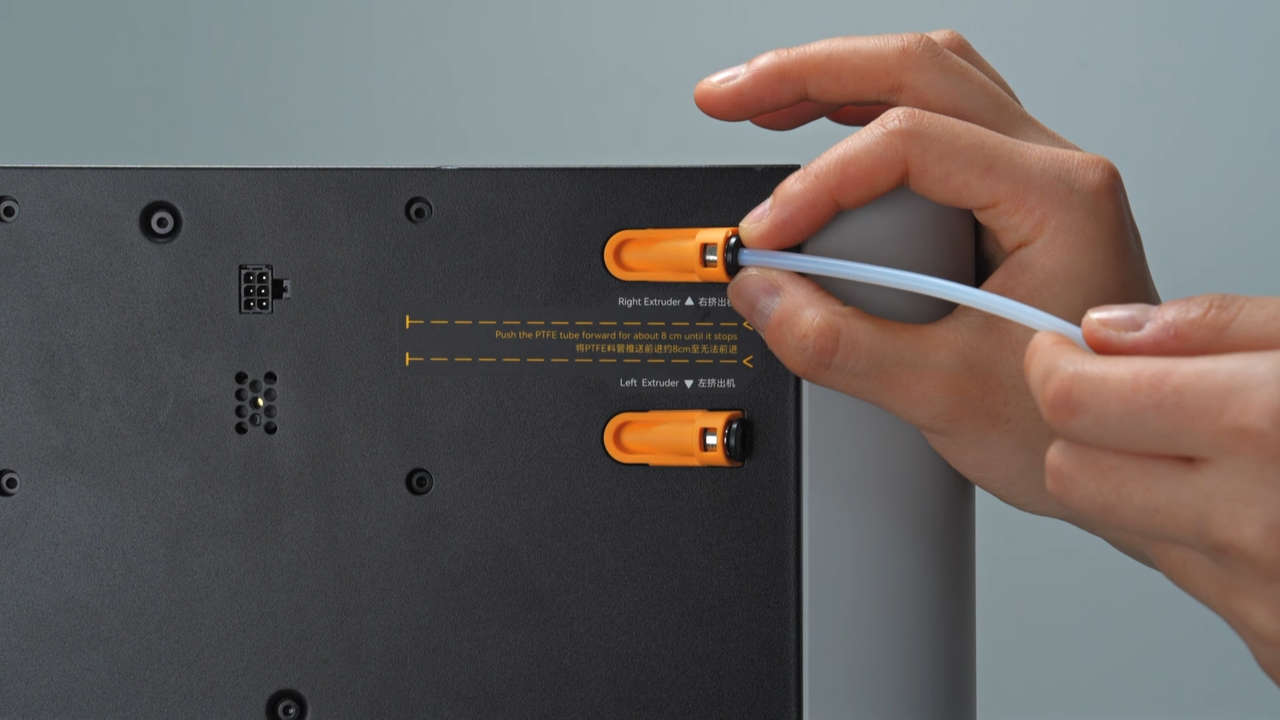

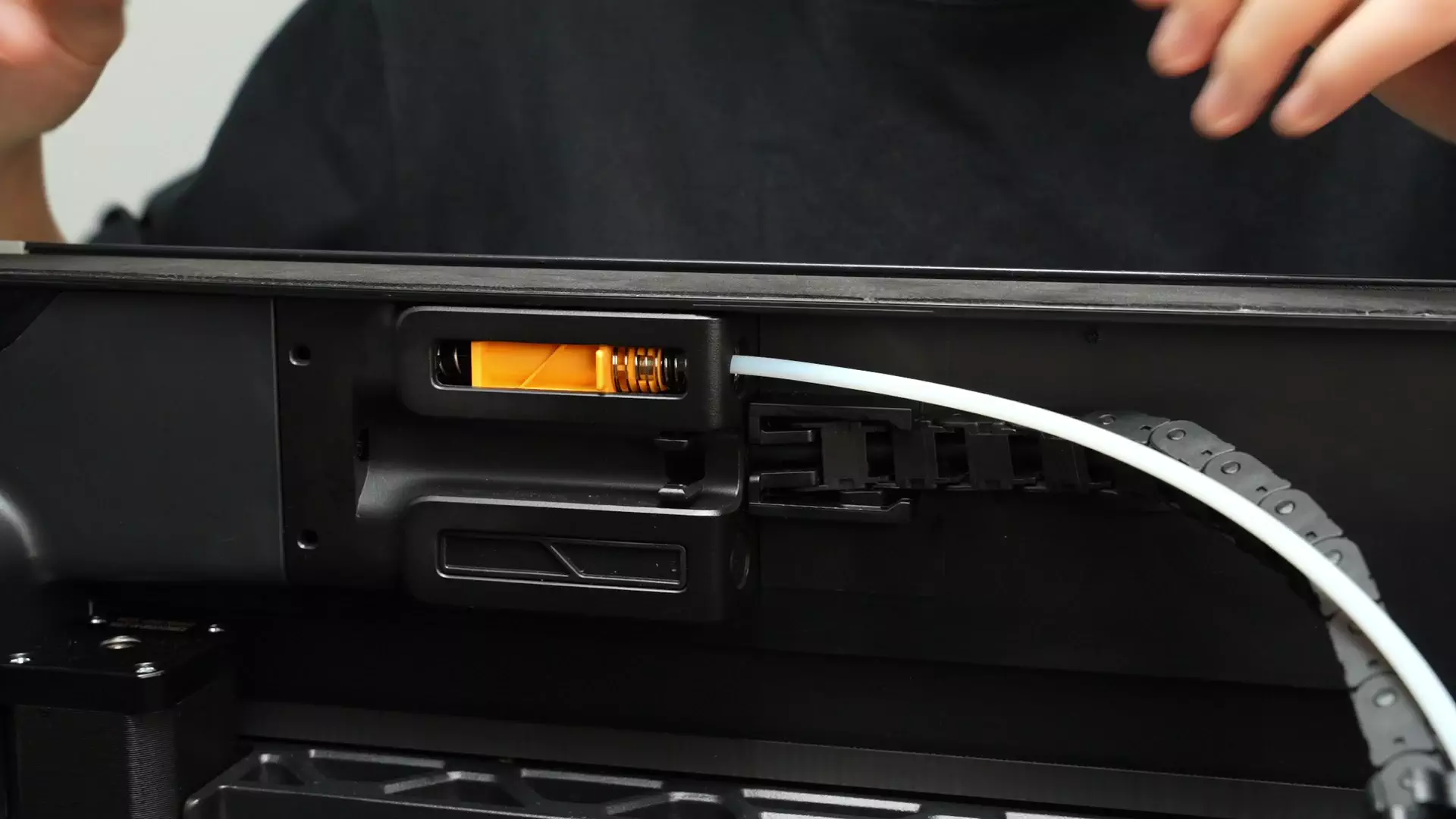

Luego, desbloquee el conector neumático en la entrada de filamento en la parte trasera de la impresora y retire el tubo PTFE.
Paso 3: Retirar el hotend

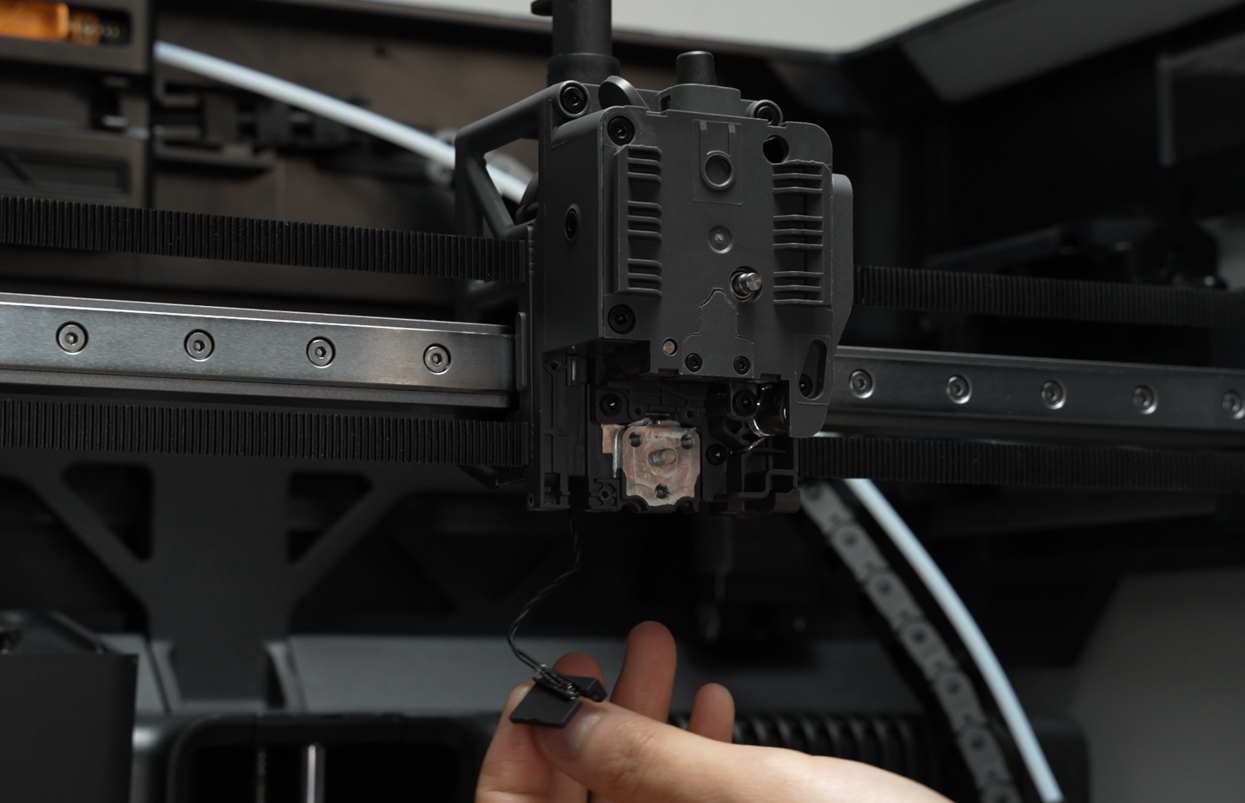

Consulte este tutorial para retirar el hotend (Haga clic aquí para saltar)
Paso 4: Retirar la Placa TH
Puede consultar esta Wiki para retirar la Placa TH. Solo debe seguir los pasos hasta desconectar el conector del Sensor de Hall del Alimentador; no es necesario desconectar la Placa TH del cable USB-C.
Extraiga el cable del soporte de cadena de cables.

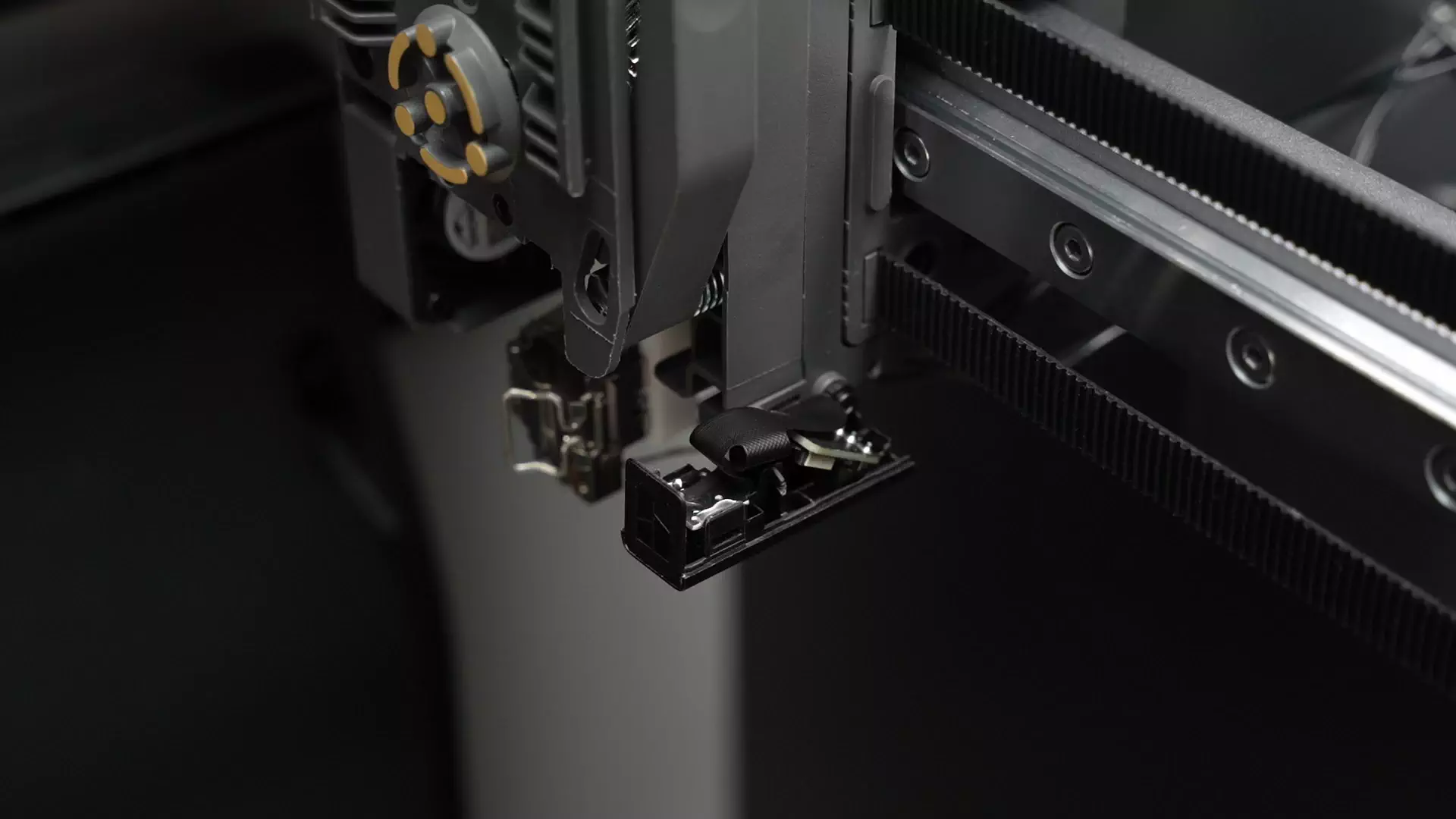

Paso 5: Retirar el Ventilador de Capa
Consulte el Paso 3 de la guía de desmontaje y montaje del Ventilador de Capa: extraiga el cable del clip organizador de cables y retire el Ventilador de Capa.
Paso 6: Retirar el Montaje de Calentamiento del Hotend
Consulte el Paso 4 de la guía de desmontaje y montaje del Montaje de Calentamiento del Hotend:
- Saque el cable del Ventilador de Capa y el cable de Calentamiento del Hotend del ranura de gestión de cables;

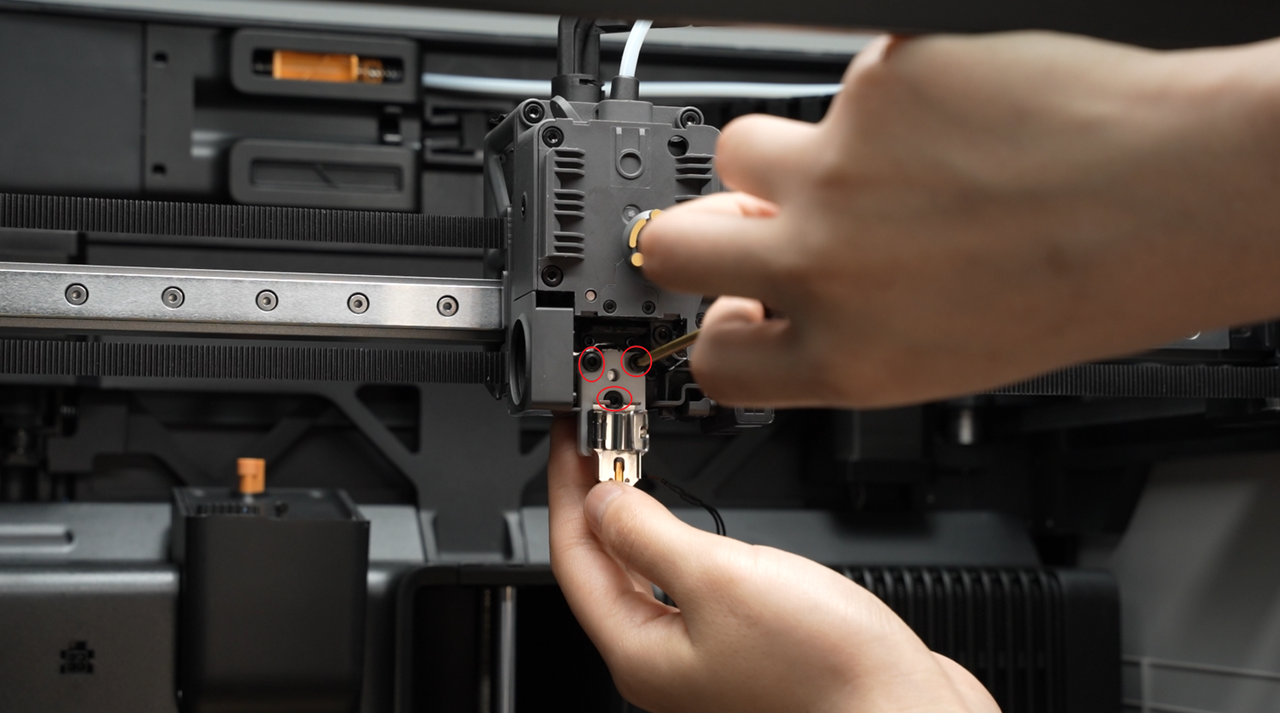

- Retire los 3 tornillos del Montaje de Calentamiento del Hotend, luego quite el Montaje de Calentamiento del Hotend y el protector térmico gris;
Paso 7: Retirar la Cámara del Cabezal

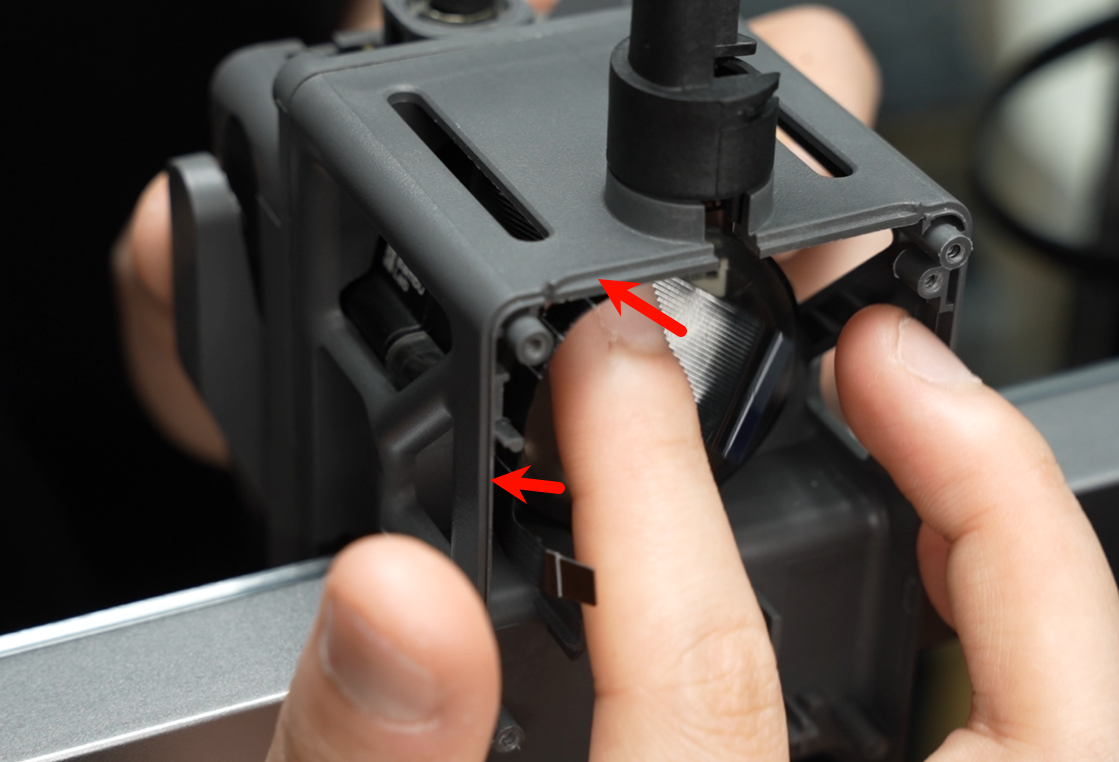

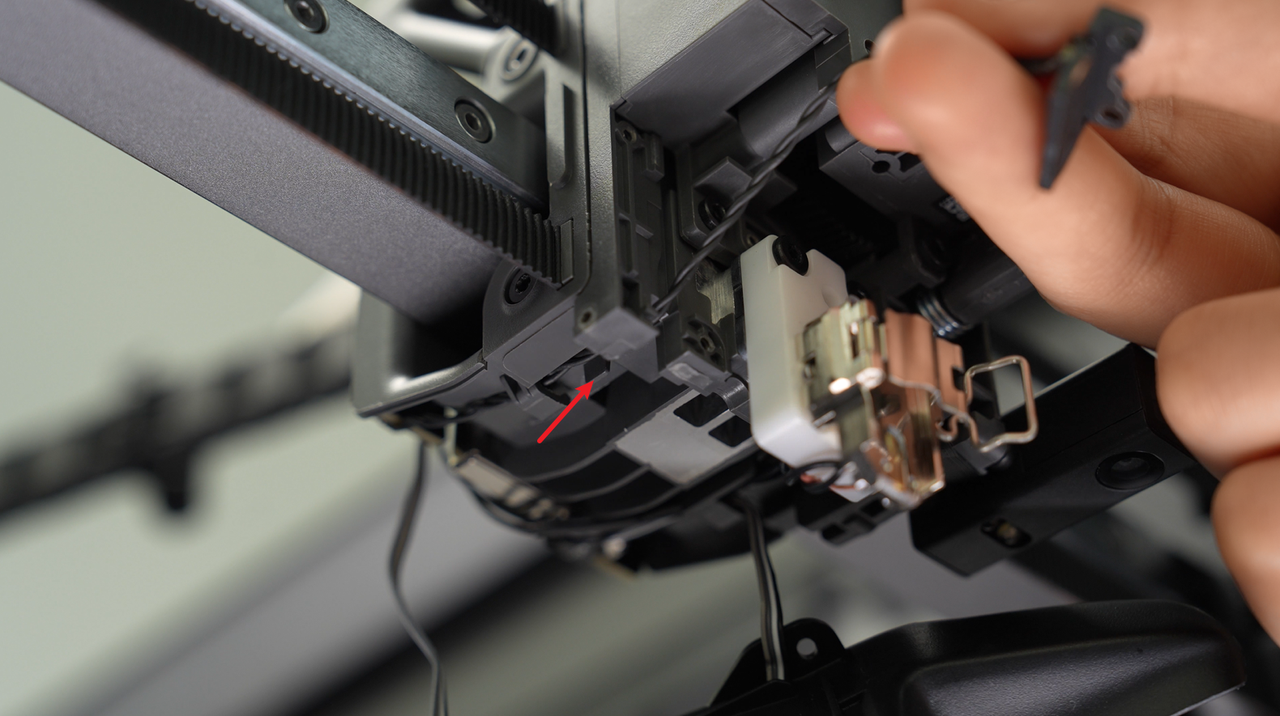

Consulte el Paso 5 de la guía de desmontaje y montaje de la Cámara del Cabezal: Separe la cubierta de la Cámara del Cabezal y afloje los 2 tornillos expuestos (un tornillo requiere insertar la llave debajo del cable plano). Se recomienda aflojar primero el Tornillo 1 unos cuantos giros, luego retirar completamente el Tornillo 2, y finalmente retirar completamente el Tornillo 1.

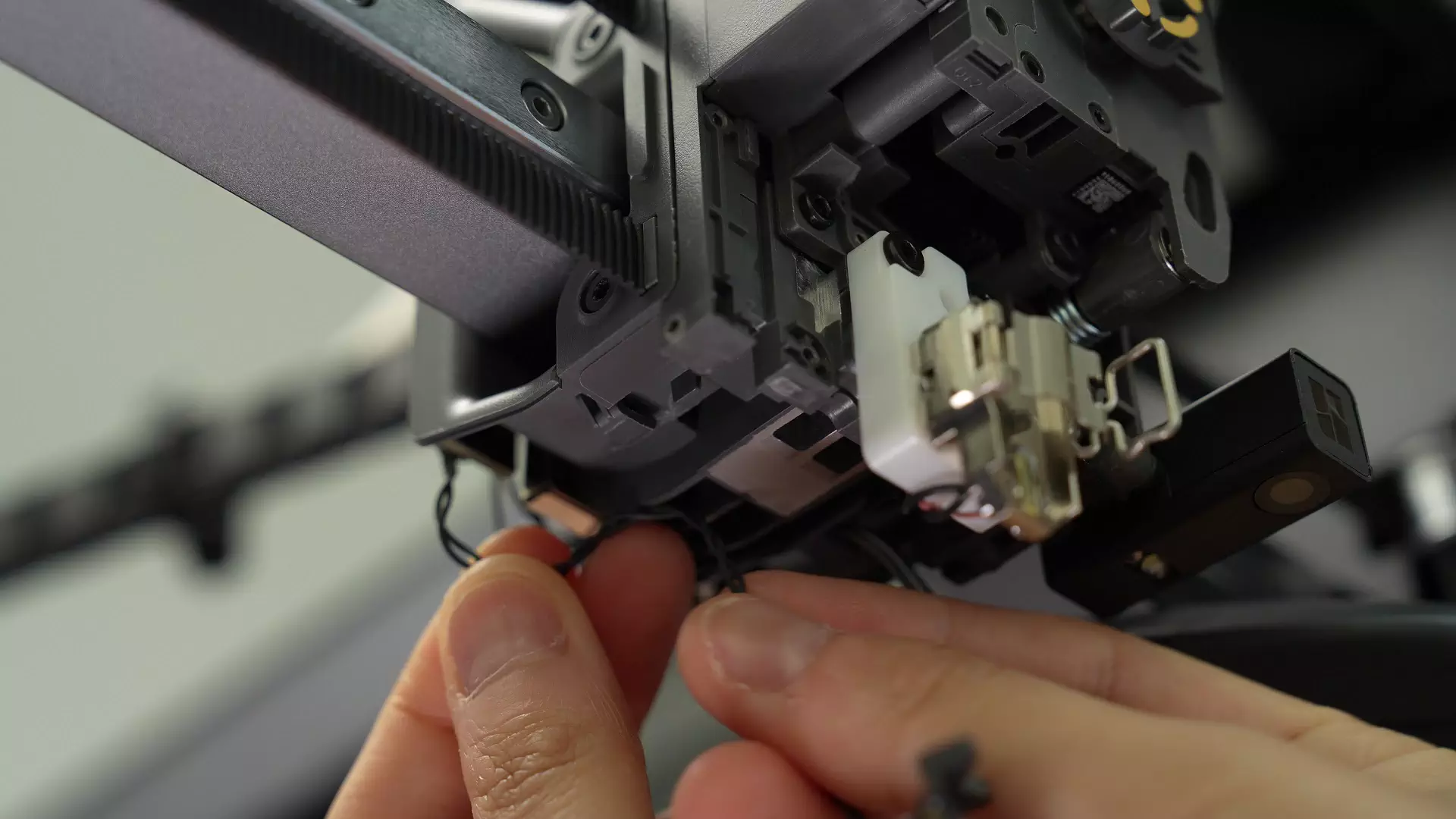

Retire el cable plano del marco del cabezal. Tenga en cuenta que el cable plano en el clip puede tener respaldo adhesivo en algunos lotes: debe moverlo hacia los lados para aflojarlo.
Paso 8: Retirar el Ventilador del Hotend y la Bobina de Corriente Eddy

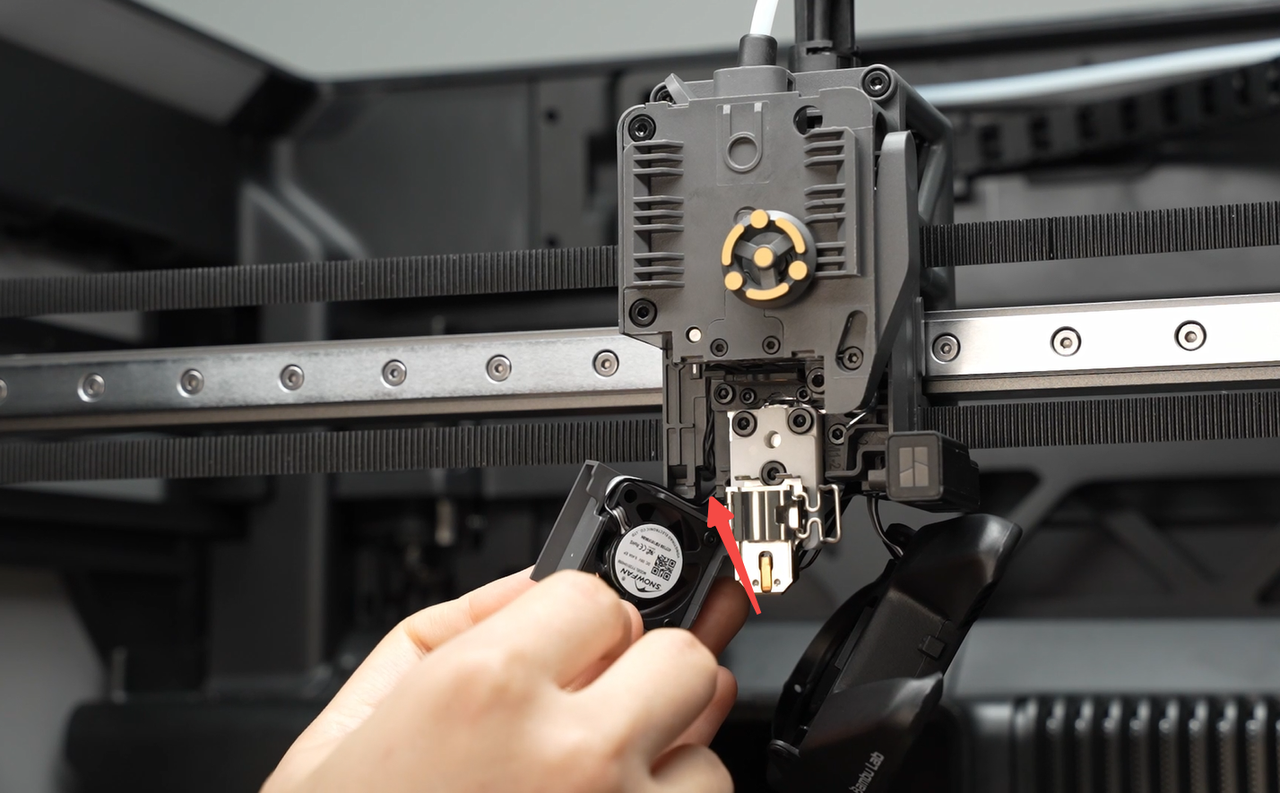

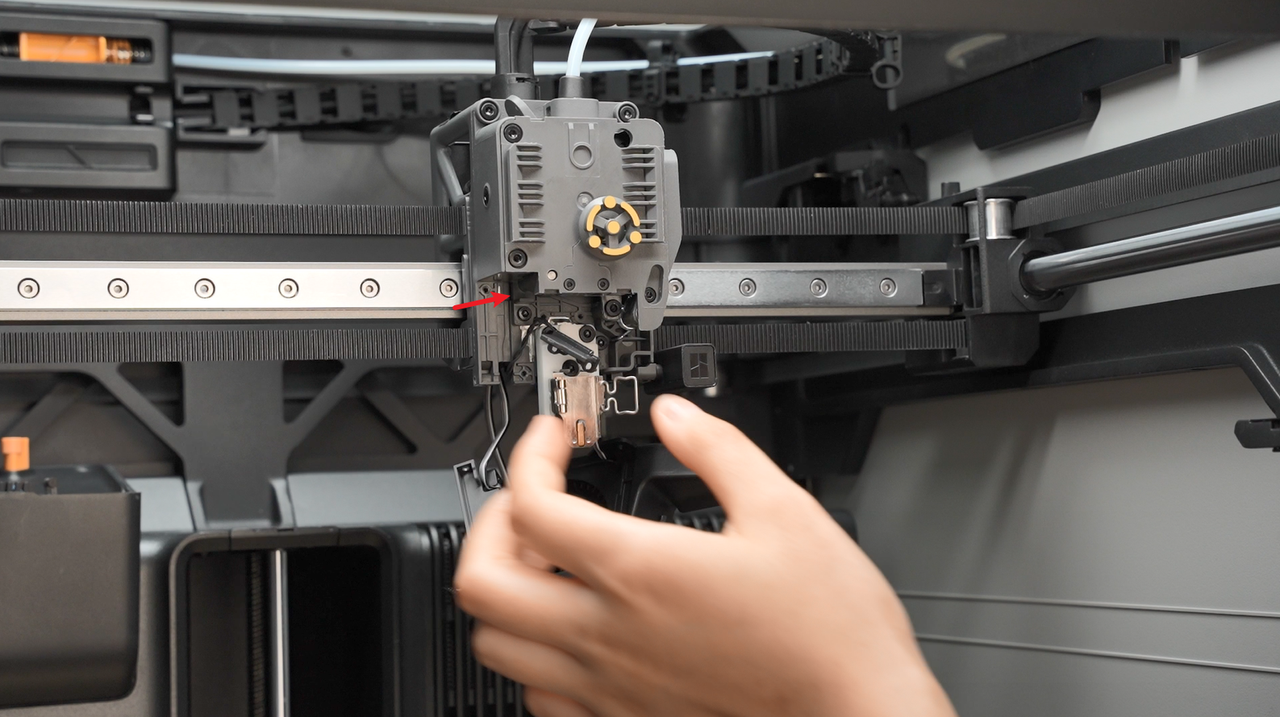

Consulte el Paso 5 de la guía de desmontaje y montaje de la Bobina de Corriente Eddy para retirar el Ventilador del Hotend y la Bobina de Corriente Eddy.

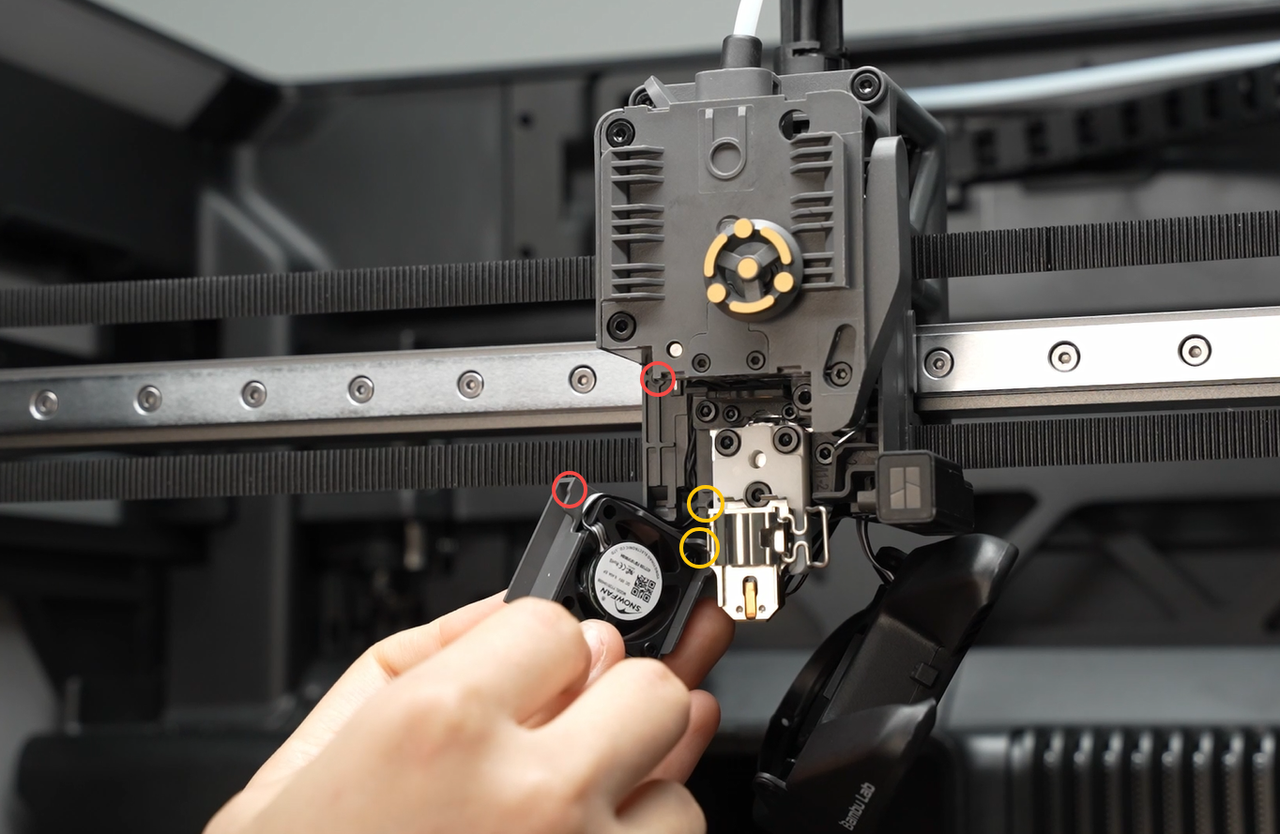

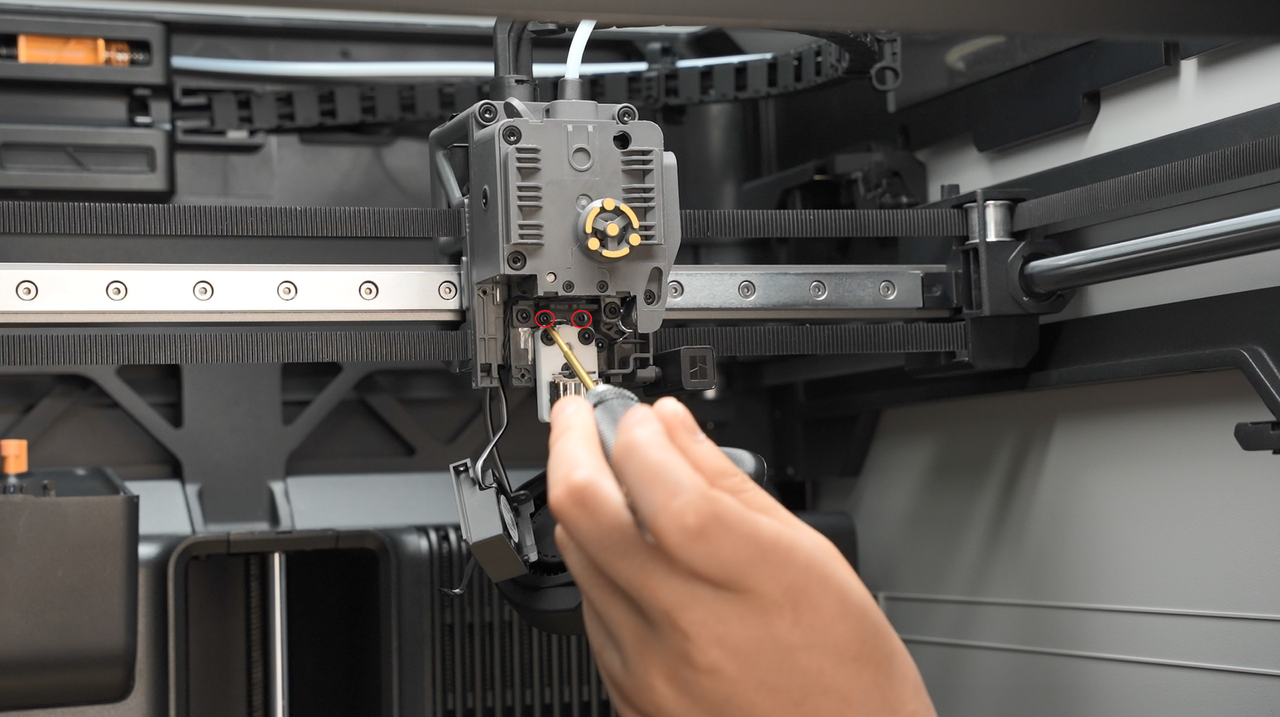

- Retire los 2 tornillos del Ventilador del Hotend y quite el Ventilador del Hotend; (Esto solo demuestra la operación—puede haber errores de continuidad, por favor ignore)
- Retire los 2 tornillos de la Bobina de Corriente Eddy y enrute el cable alrededor del área indicada por la flecha; (Esto solo demuestra la operación—puede haber errores de continuidad, por favor ignore)
- Saque el cable del Ventilador del Hotend y el cable de la Bobina de Corriente Eddy del ranura de gestión de cables en secuencia, luego retire la Bobina de Corriente Eddy antigua; (Esto solo demuestra la operación—puede haber errores de continuidad, por favor ignore)
Paso 9: Retirar la Unidad del Extrusor
Consulte el Paso 6 de la guía de desmontaje y montaje de la Unidad del Extrusor para retirar la Unidad del Extrusor.
Los pasos siguientes solo demuestran acciones operativas y pueden tener errores de continuidad—por favor ignore.
Dado que el cable FPC de la Unidad del Extrusor tiene respaldo adhesivo y un doblez de 90 grados (especialmente el cable delgado del Sensor de Hall del Alimentador), debe tener cuidado extra al retirar la Unidad del Extrusor para evitar rasgar el cable.
Retire el respaldo adhesivo del cable desde el marco central en la dirección opuesta al marco central.
Si el cable del Sensor de Hall del Alimentador del Extrusor está adherido al marco central de plástico, mueva primero el cable para separarlo del marco central. Si el cable del motor superior está en el camino, use una herramienta de plástico para presionarlo hacia abajo.
Mueva la Unidad del Extrusor hacia los lados izquierdo y derecho, luego extraigala desde la parte frontal.
Si el cable del sensor o el cable del motor interfieren con el marco central, presione suavemente hacia abajo con el dedo o una herramienta de plástico; no tire con fuerza.
Paso 10: Retirar la correa

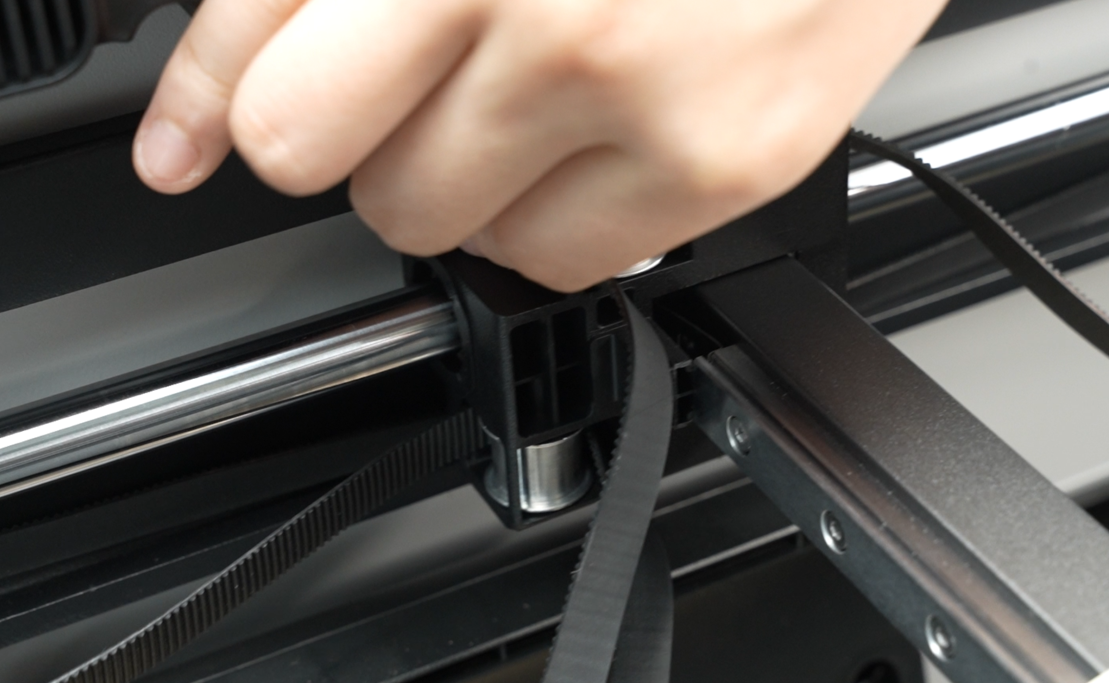

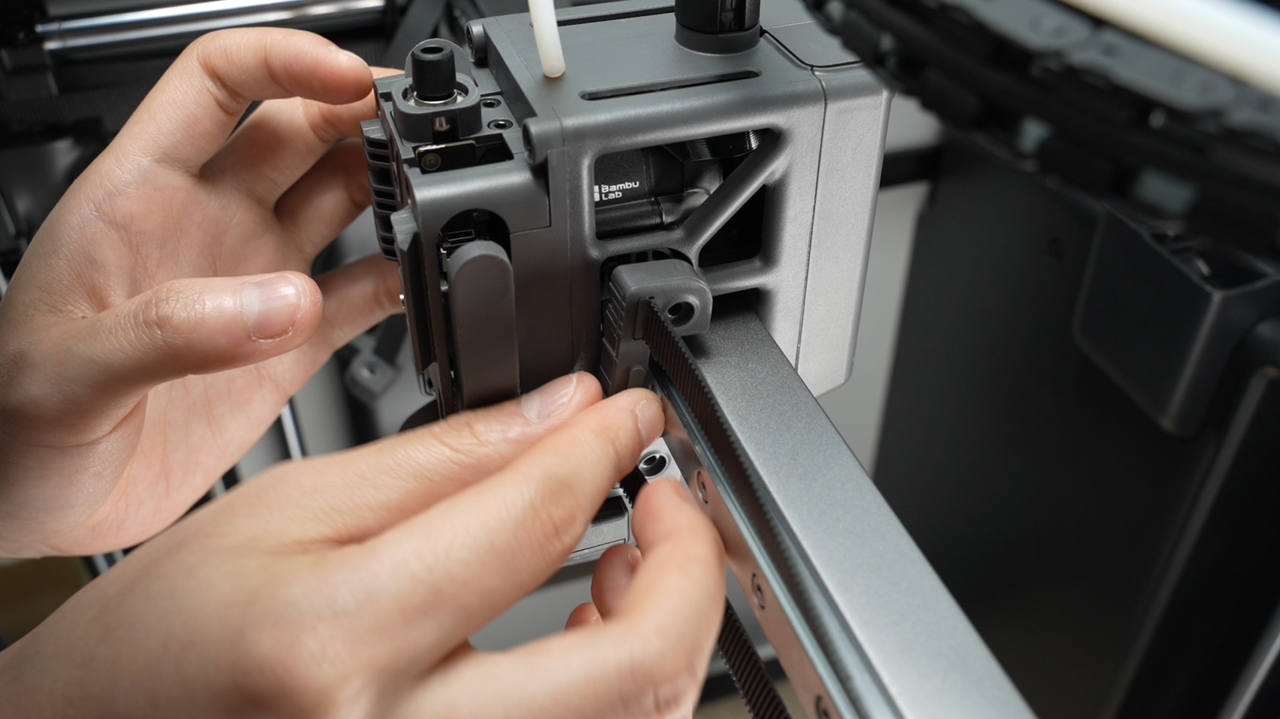

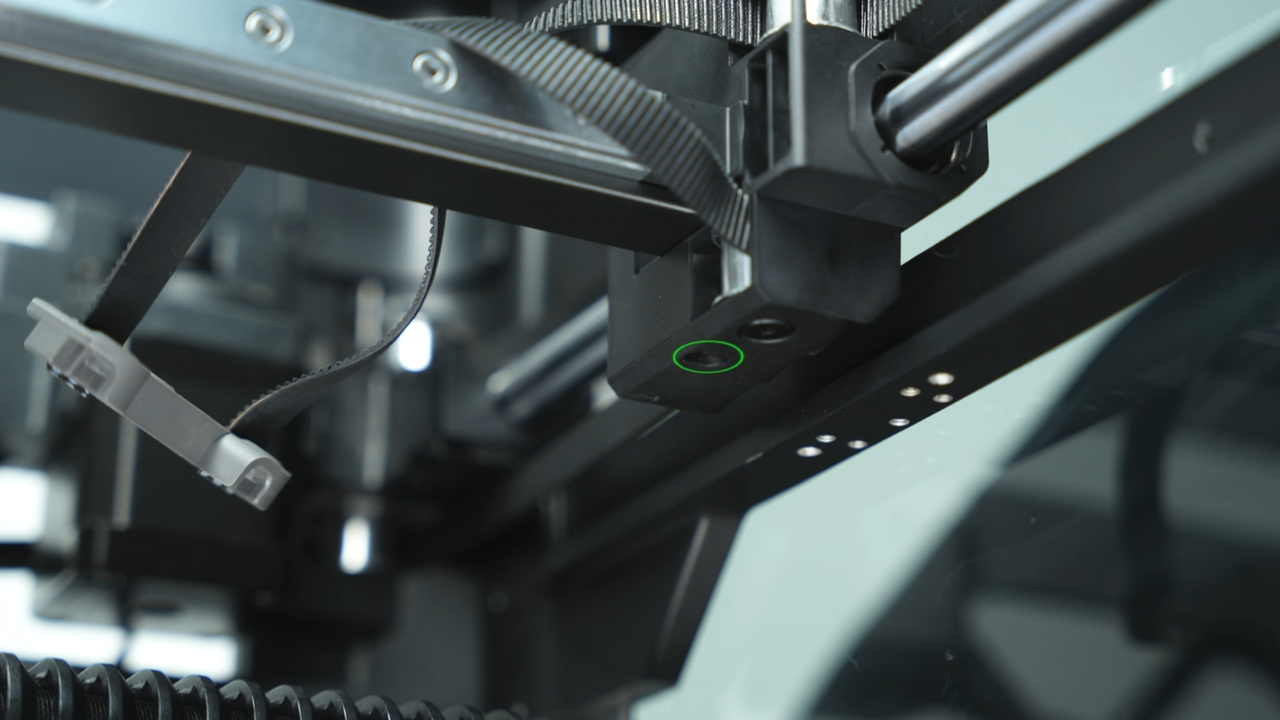

Afloje los 2 tornillos del Soporte de la Correa y retire el Soporte de la Correa.
Retire el Soporte de la Correa en el otro lado utilizando el mismo método.

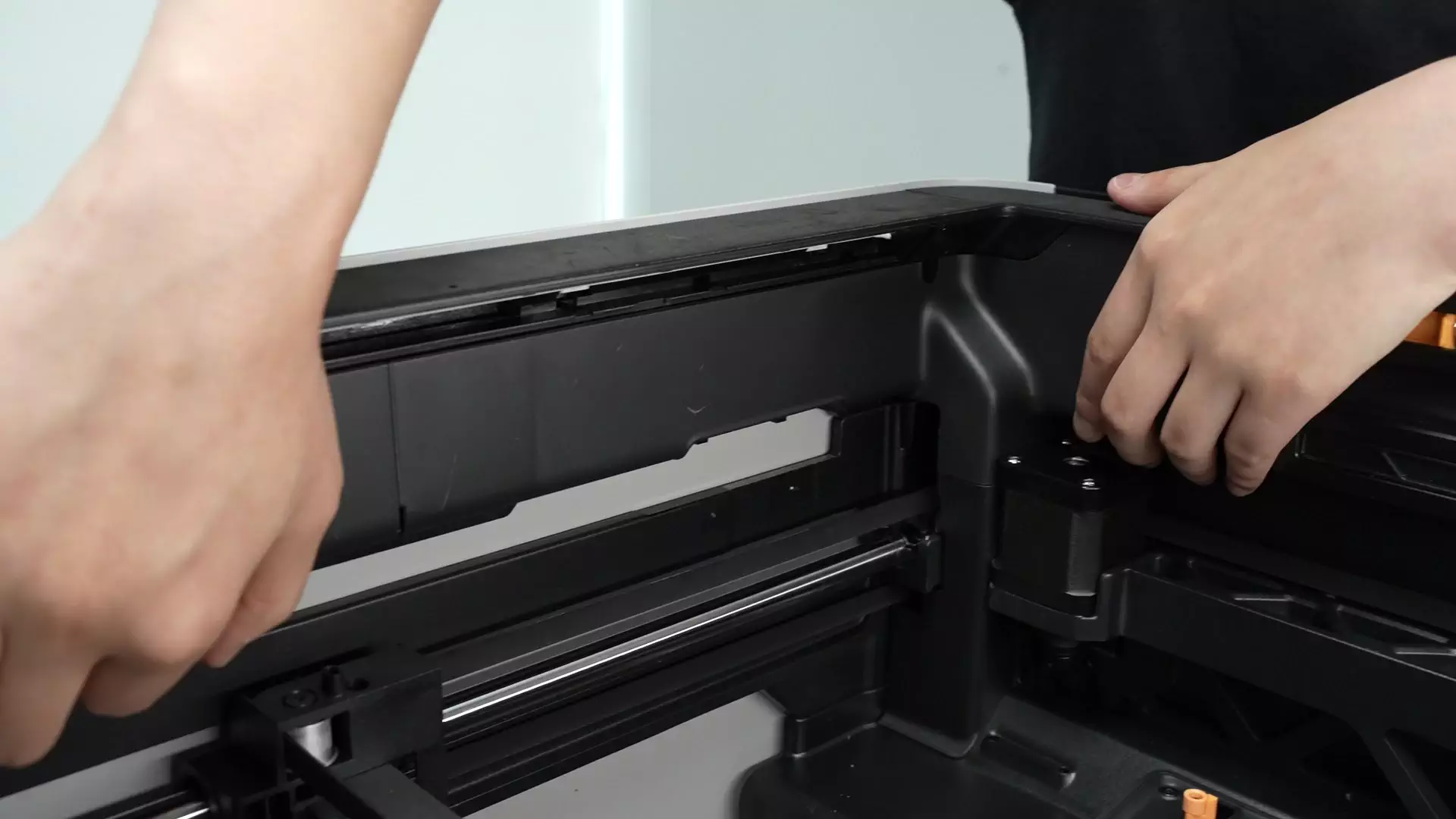

Paso 11: Retirar la Cubierta Organizadora de Cable AP

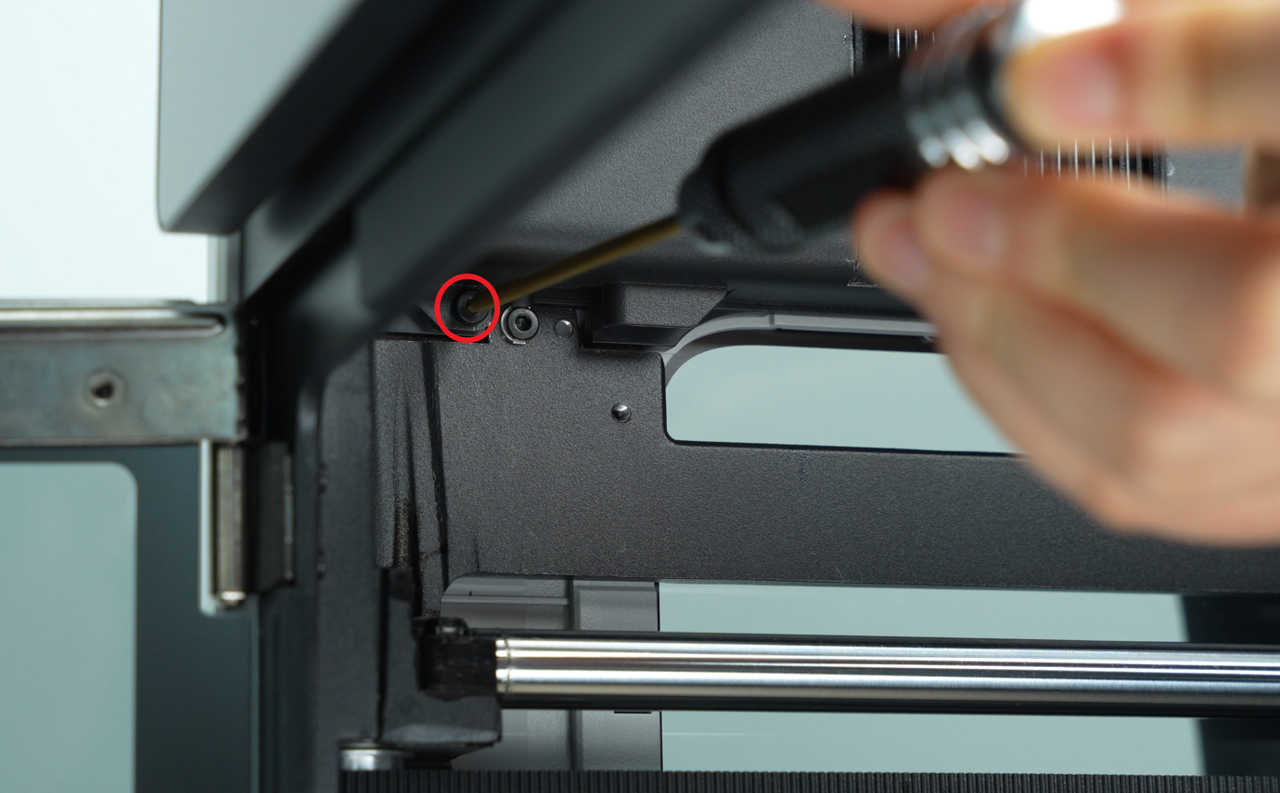

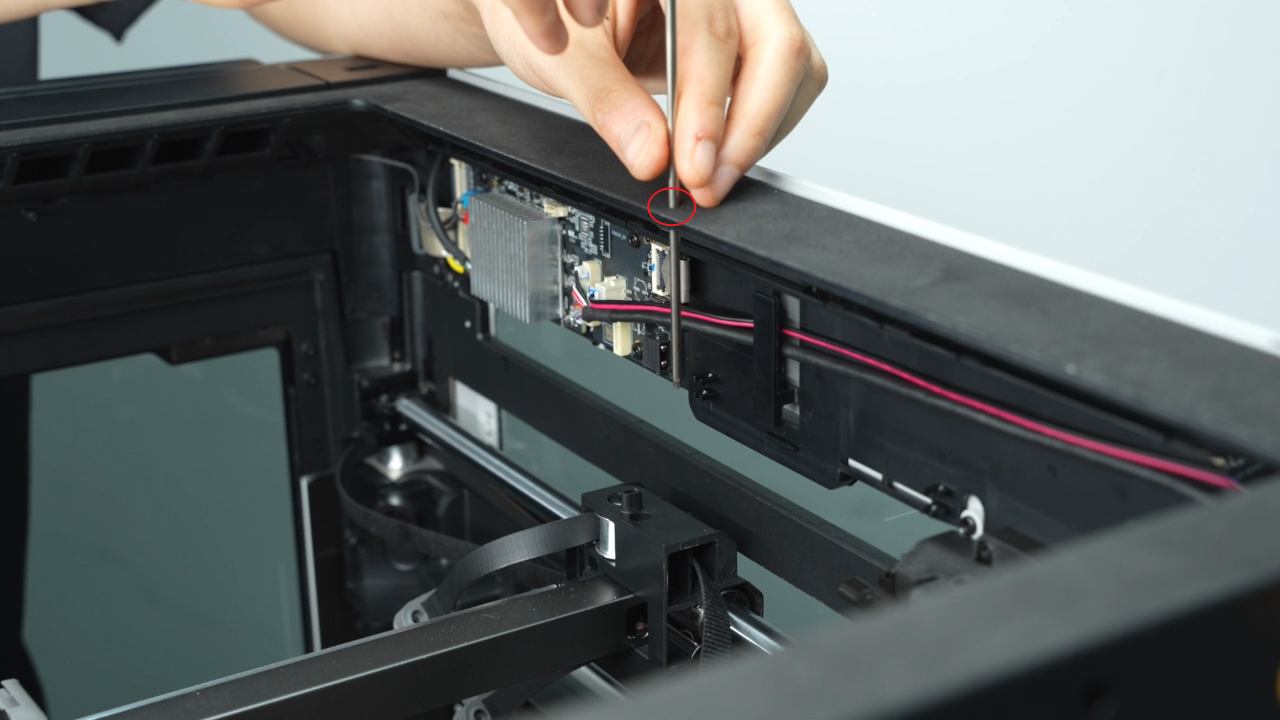

Utilice una llave de hexágono H2.0 para retirar 1 tornillo de fijación (BT2.6x8), luego quite la Cubierta de la Placa AP desde el lado cercano a la puerta frontal.

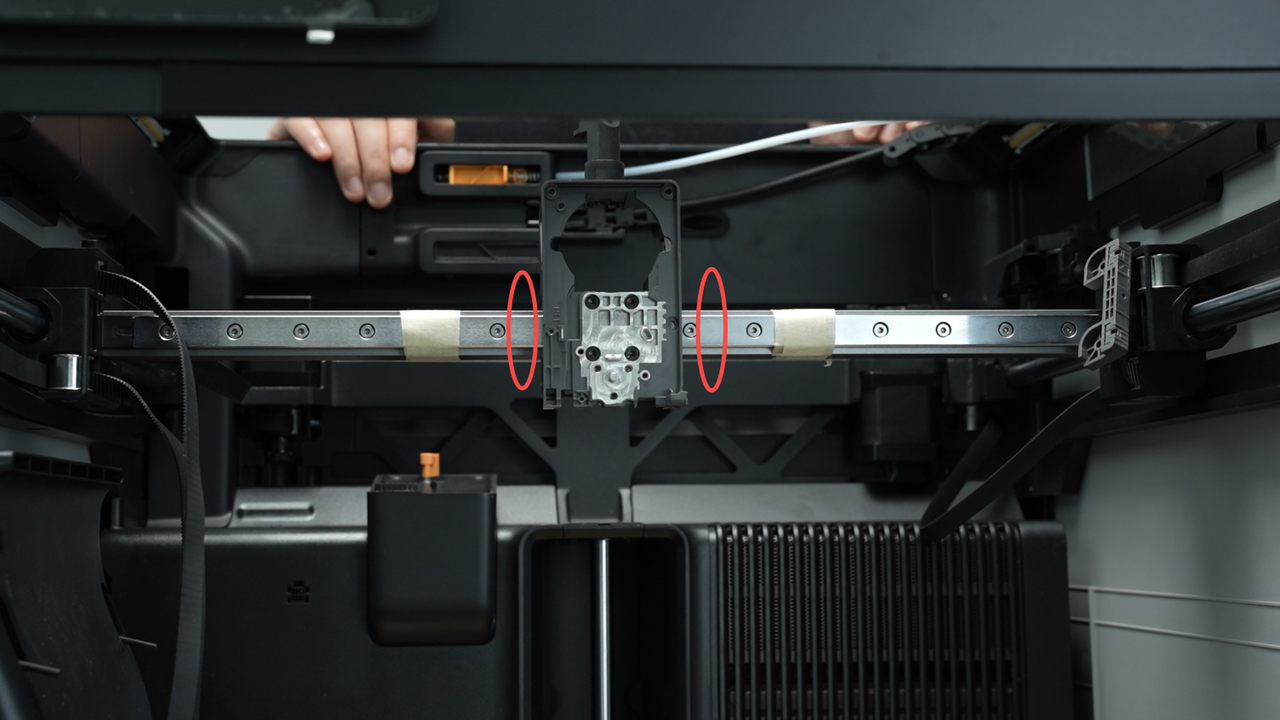

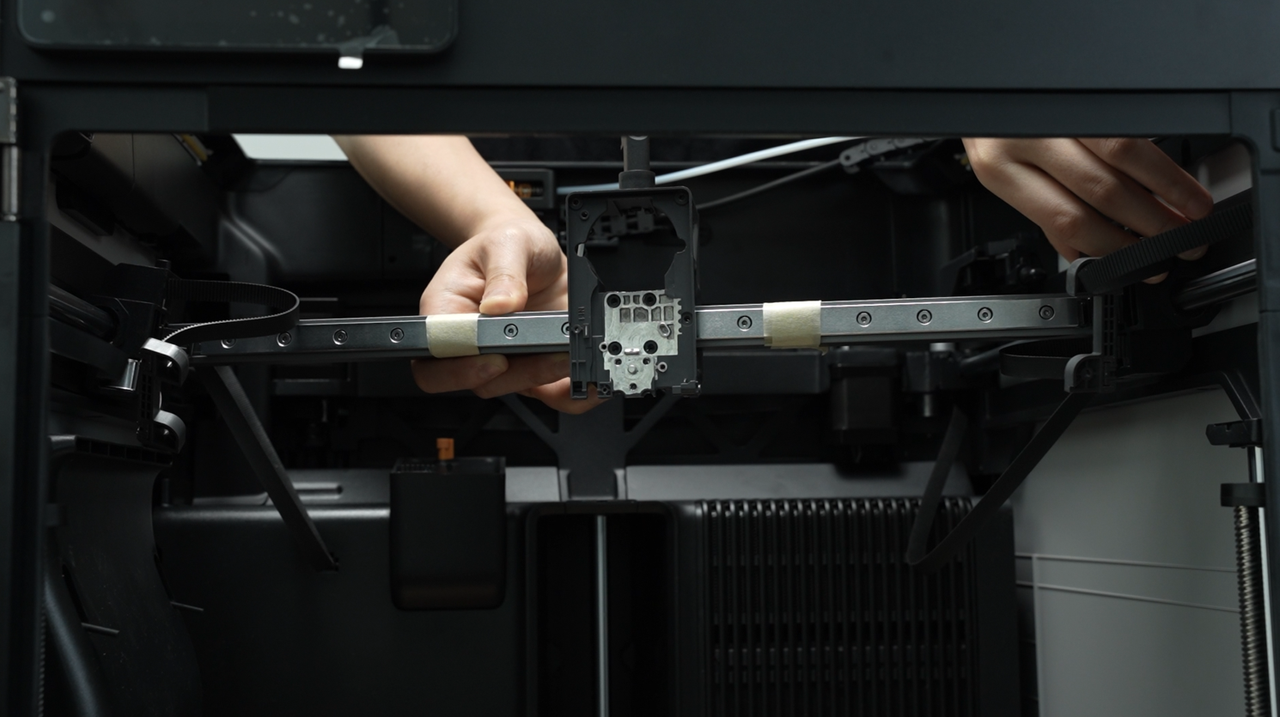

Paso 12: Fijar cinta no marcadora en ambos lados de la guía lineal para evitar que las bolas del deslizador caigan

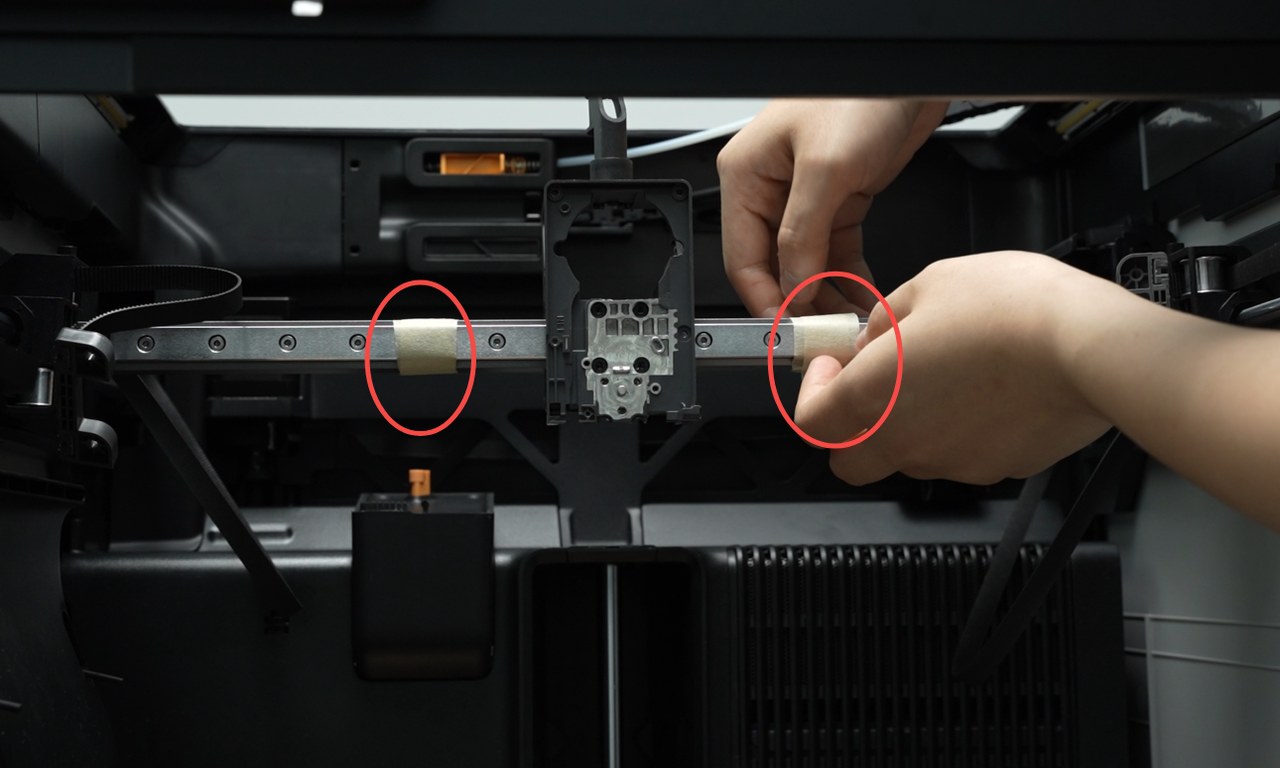

Fije cinta no marcadora en ambos lados del cabezal. Si no hay cinta no marcadora disponible, fije papel en la guía lineal y asegúrelo con cinta transparente. El propósito de este paso es restringir el movimiento del cabezal y evitar que se deslice de la guía lineal cuando se retire la guía.
Paso 13: Retirar el conjunto de guía lineal

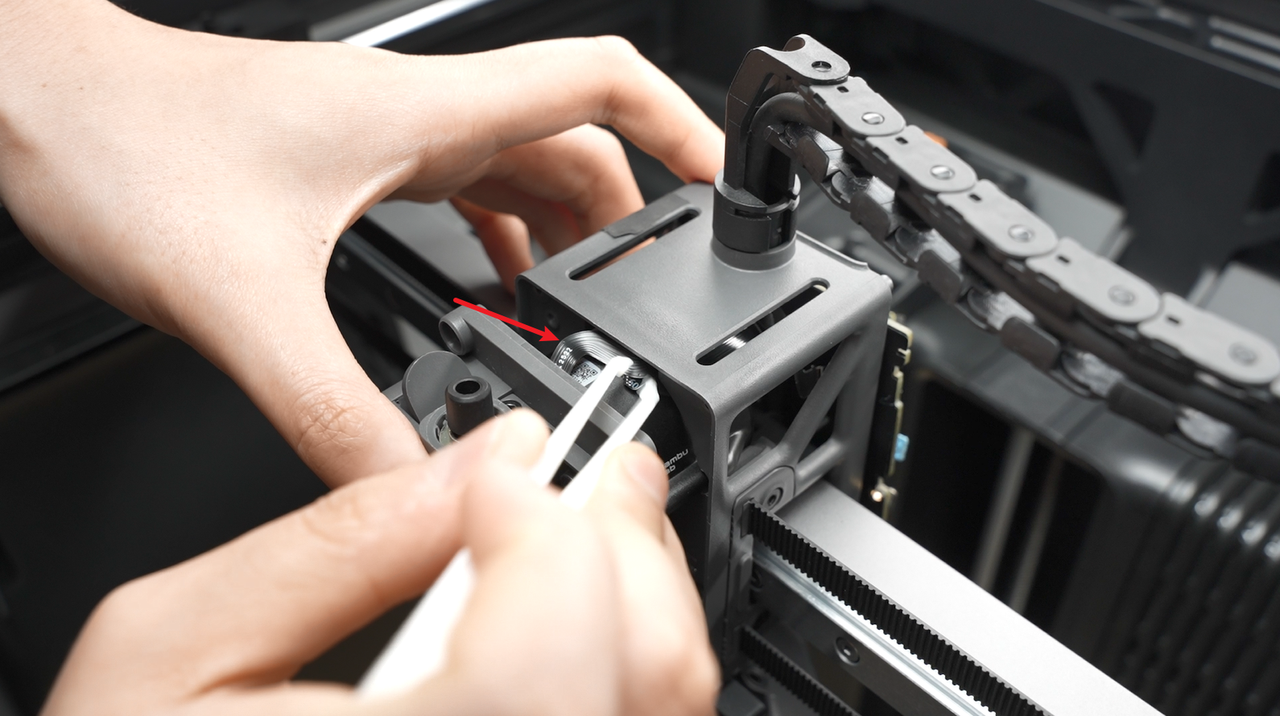

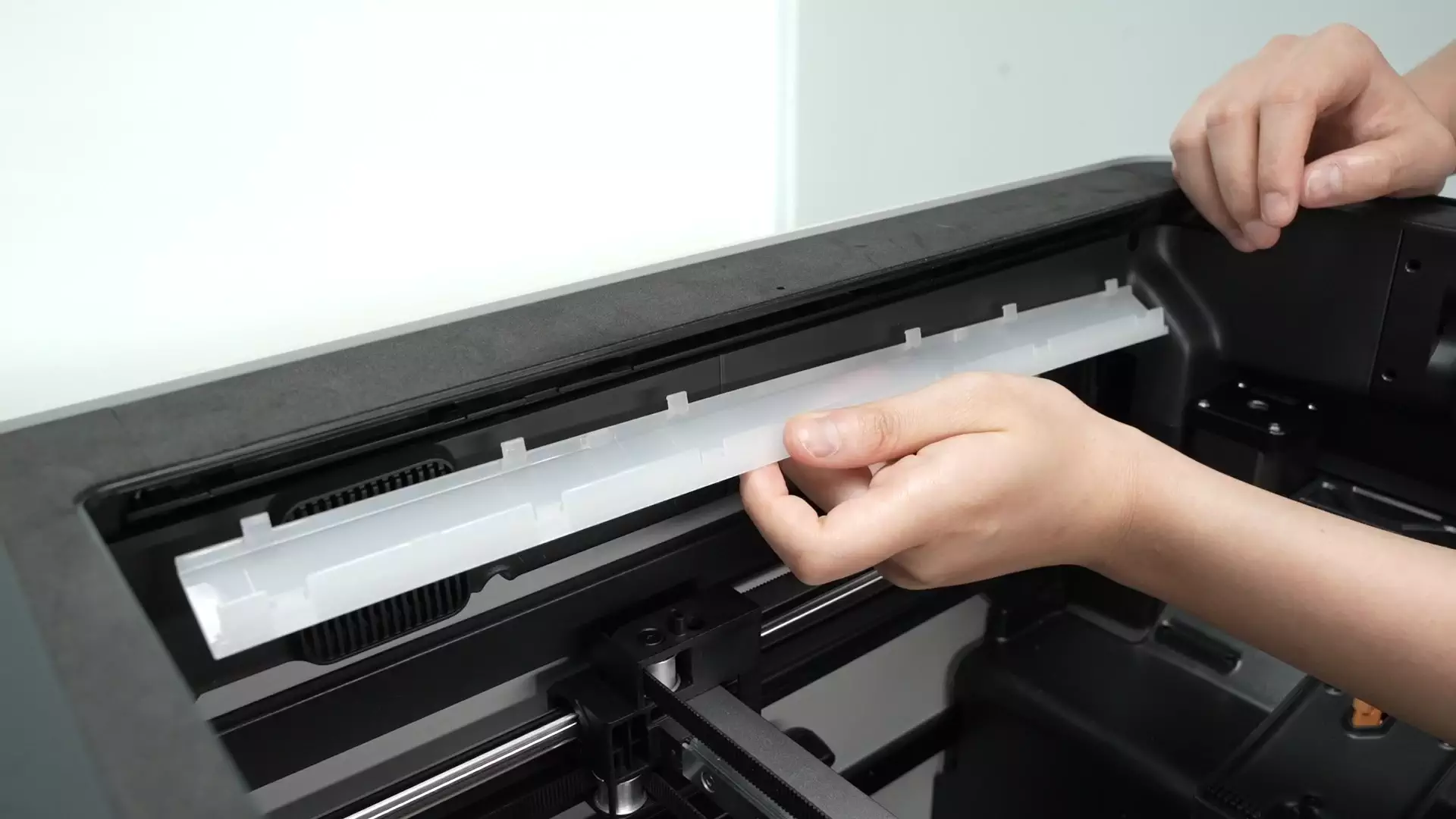

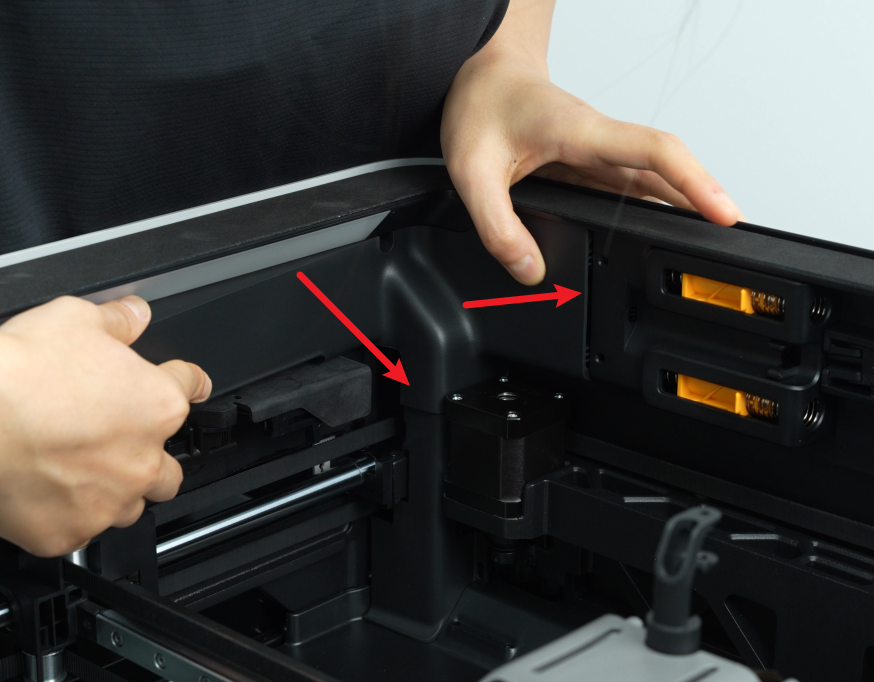

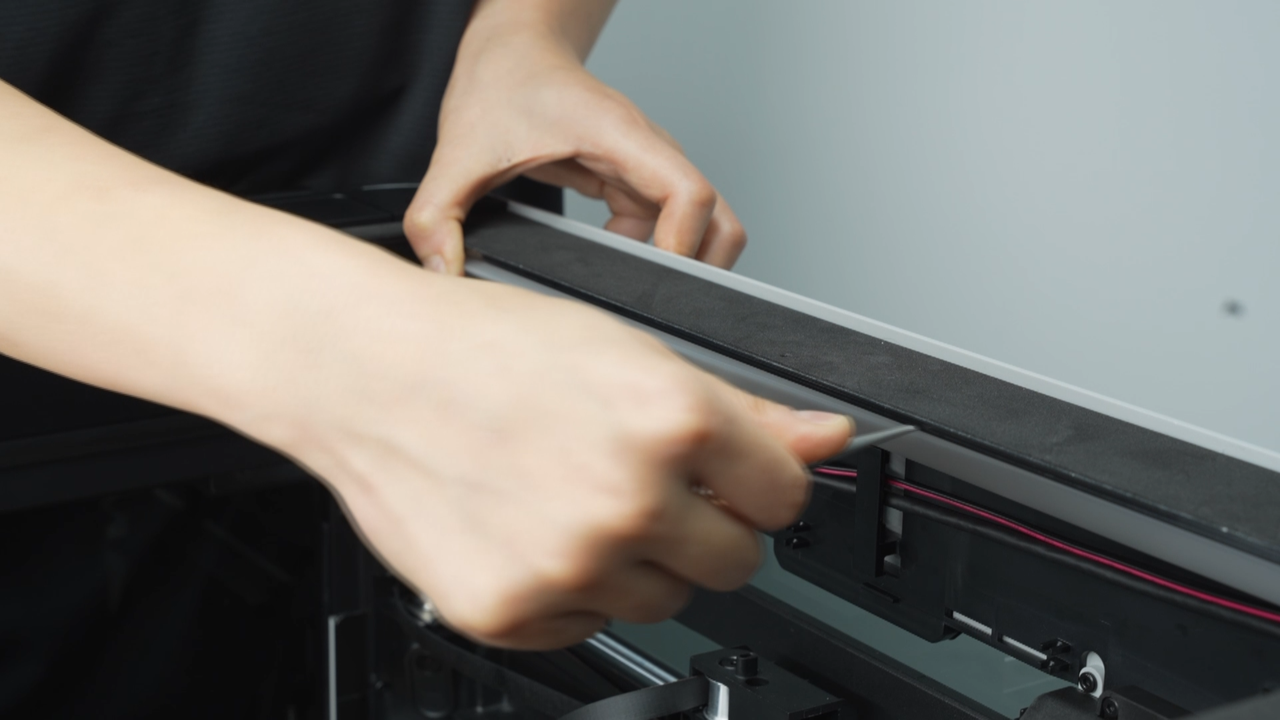

Utilice pinzas para ayudar a retirar las cubiertas de luz LED en los lados izquierdo y derecho.

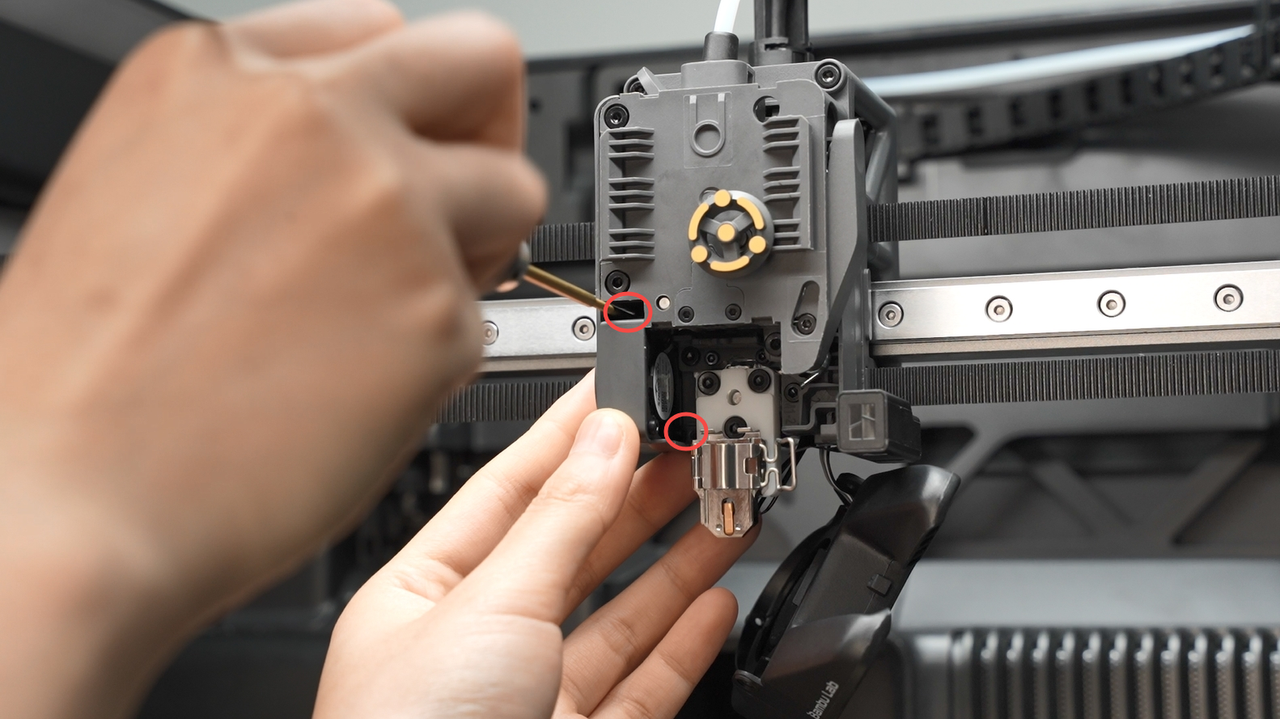

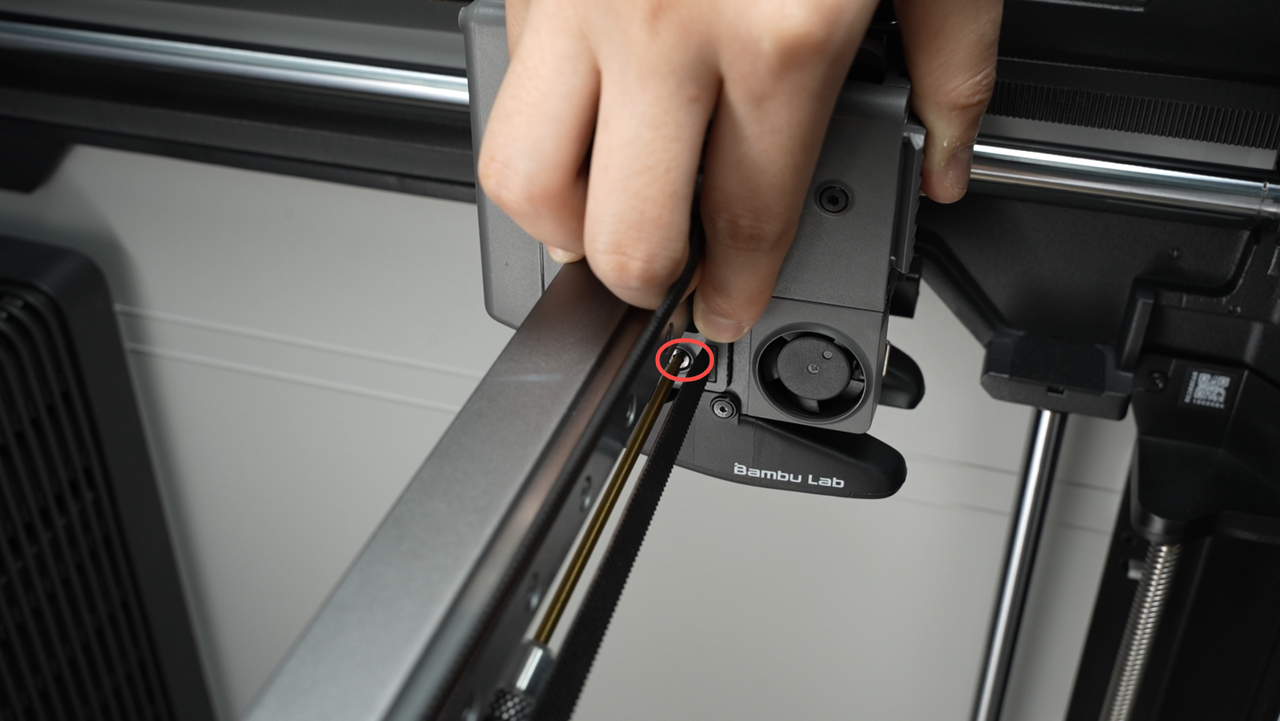

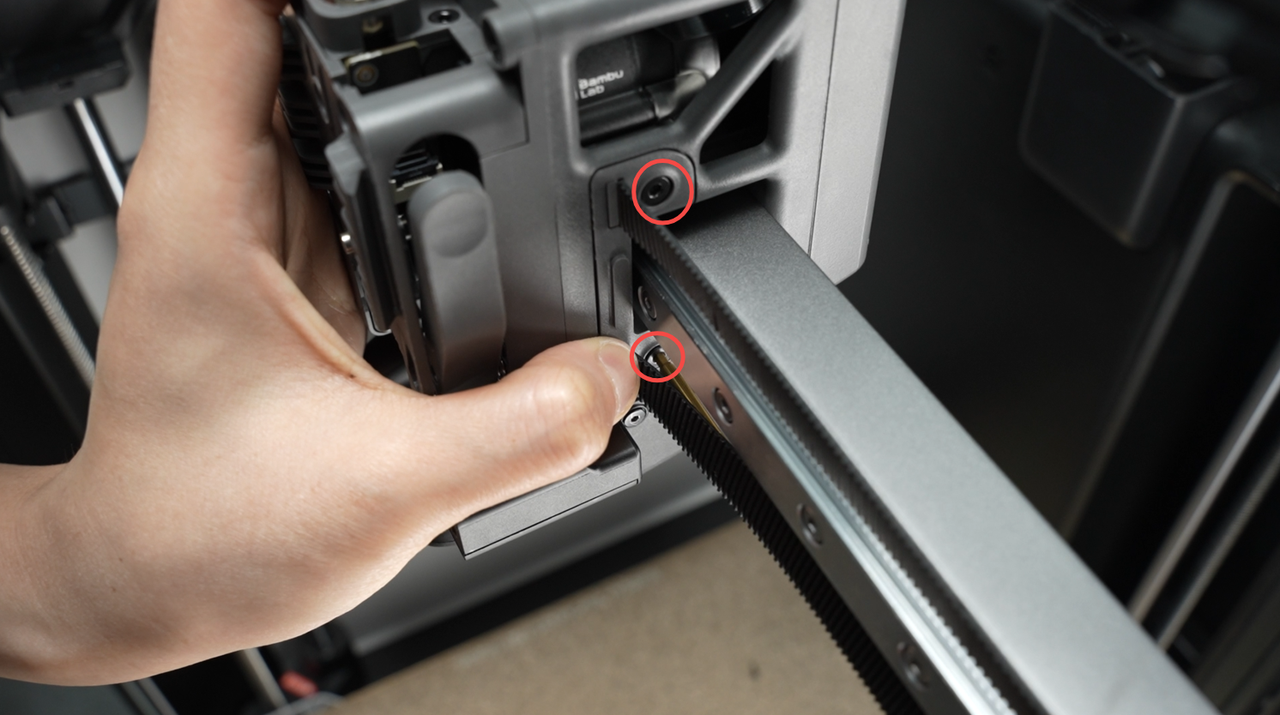

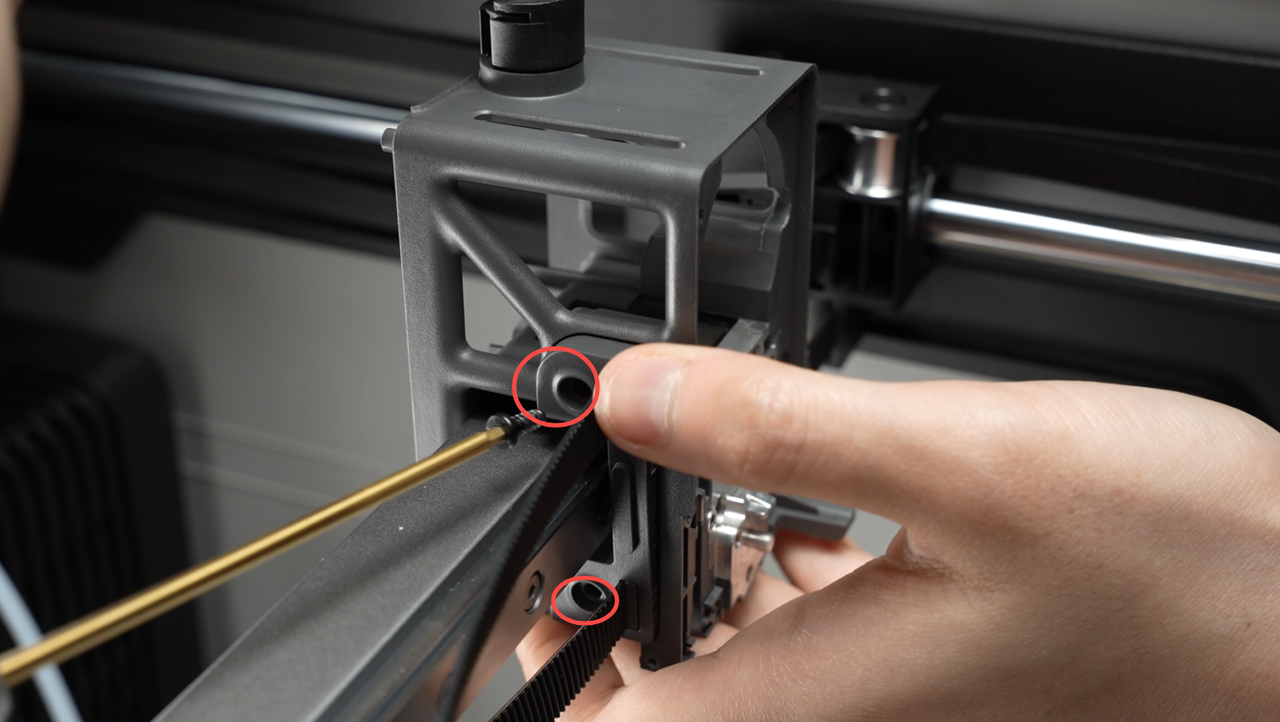

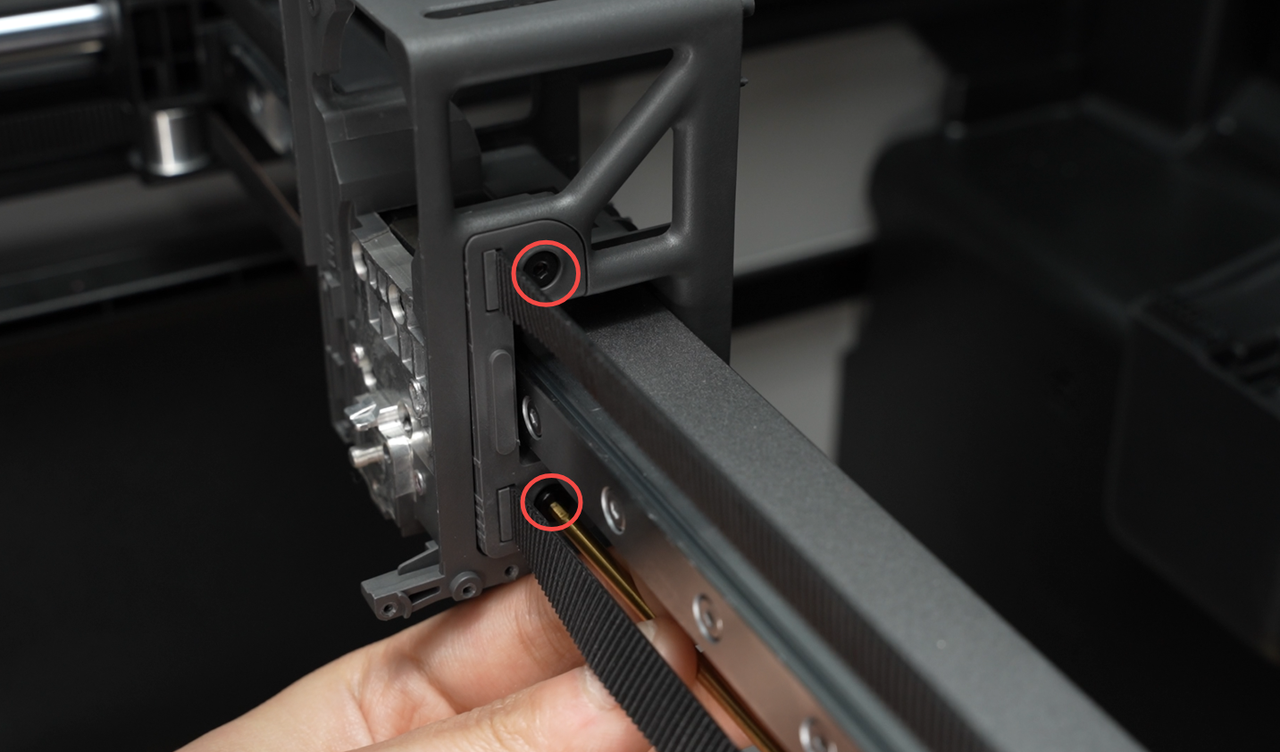

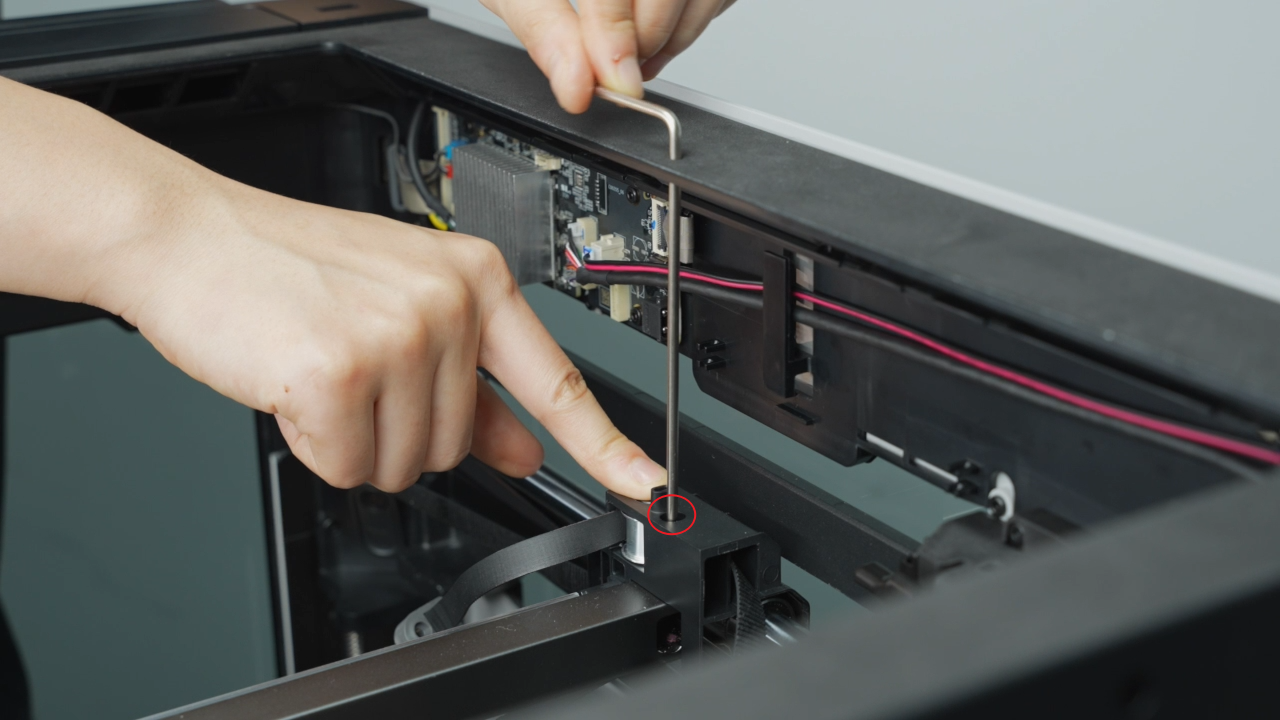

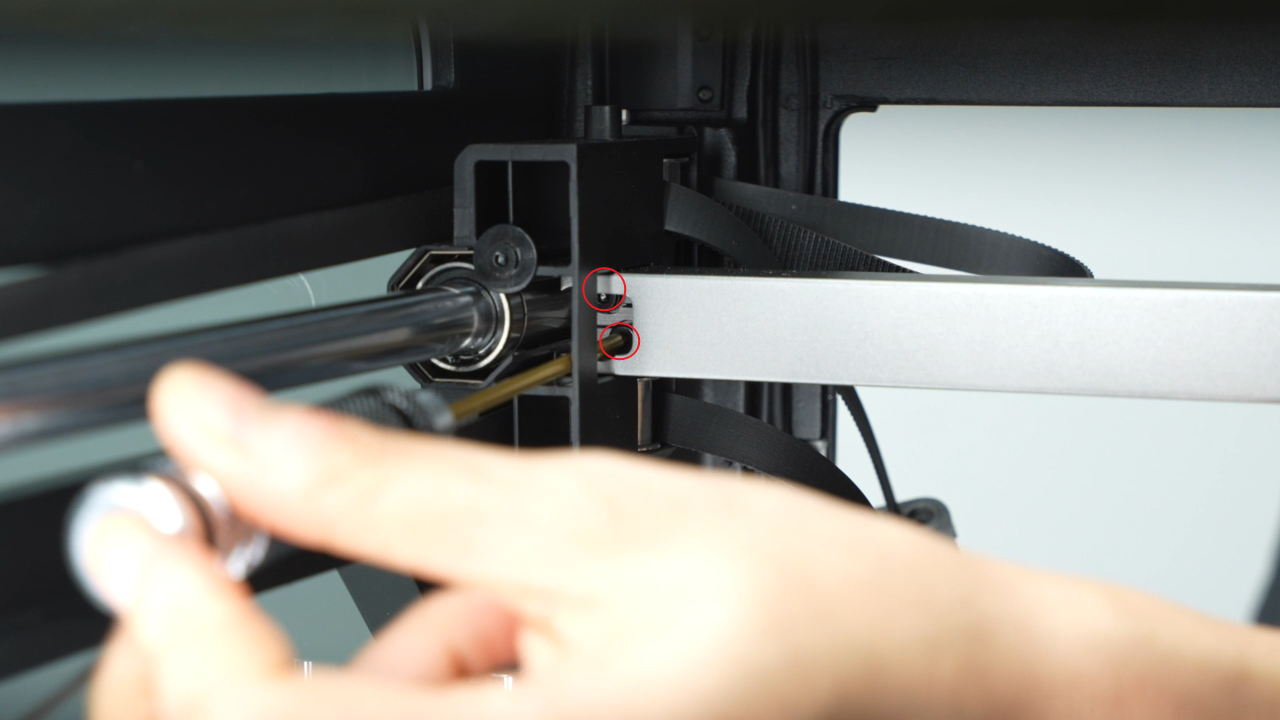

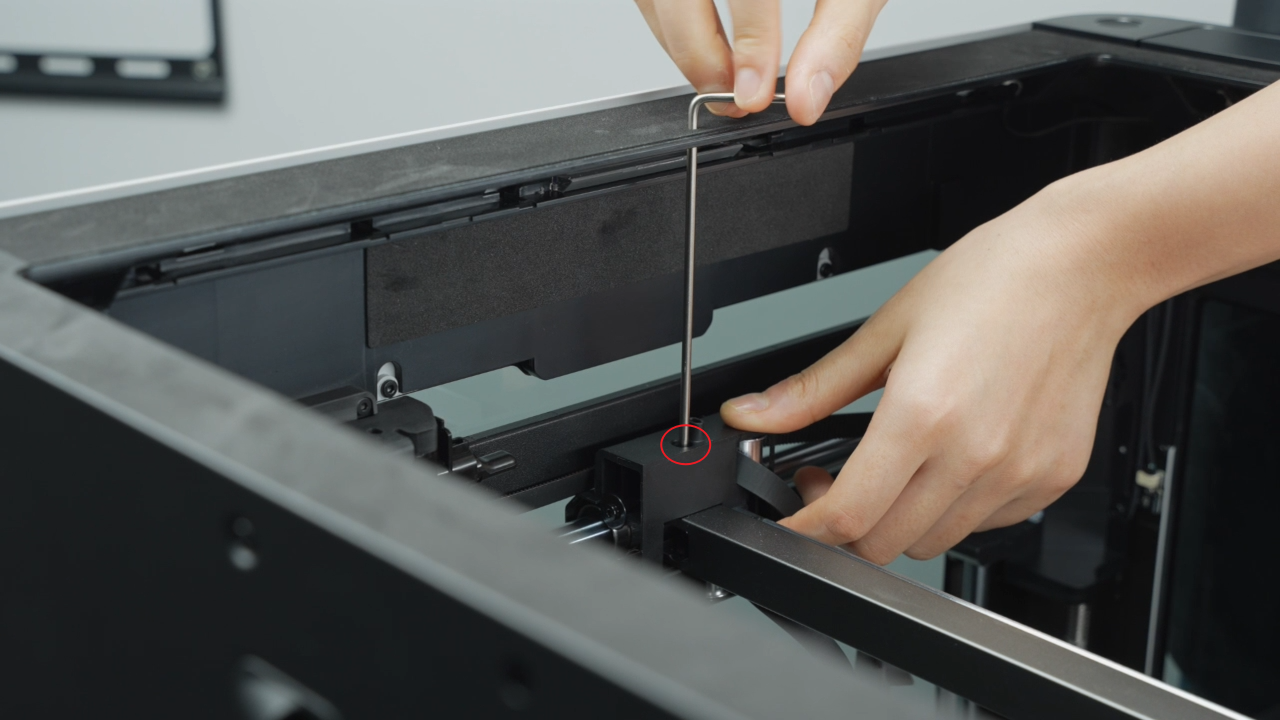

Existe un agujero reservado en el centro del marco. Inserte una llave de hexágono en L a través de este agujero para retirar fácilmente el tornillo de la guía lineal superior del carro.
La operación conlleva un alto riesgo de dañar la cabeza del tornillo. Es crucial seguir estrictamente las instrucciones: la llave debe insertarse a través de la espuma y el agujero de acceso designado antes de aflojar el tornillo. Está estrictamente prohibido aplicar fuerza desde el lado del tornillo.
Retire el tornillo de la guía lineal del otro carro utilizando el mismo método.

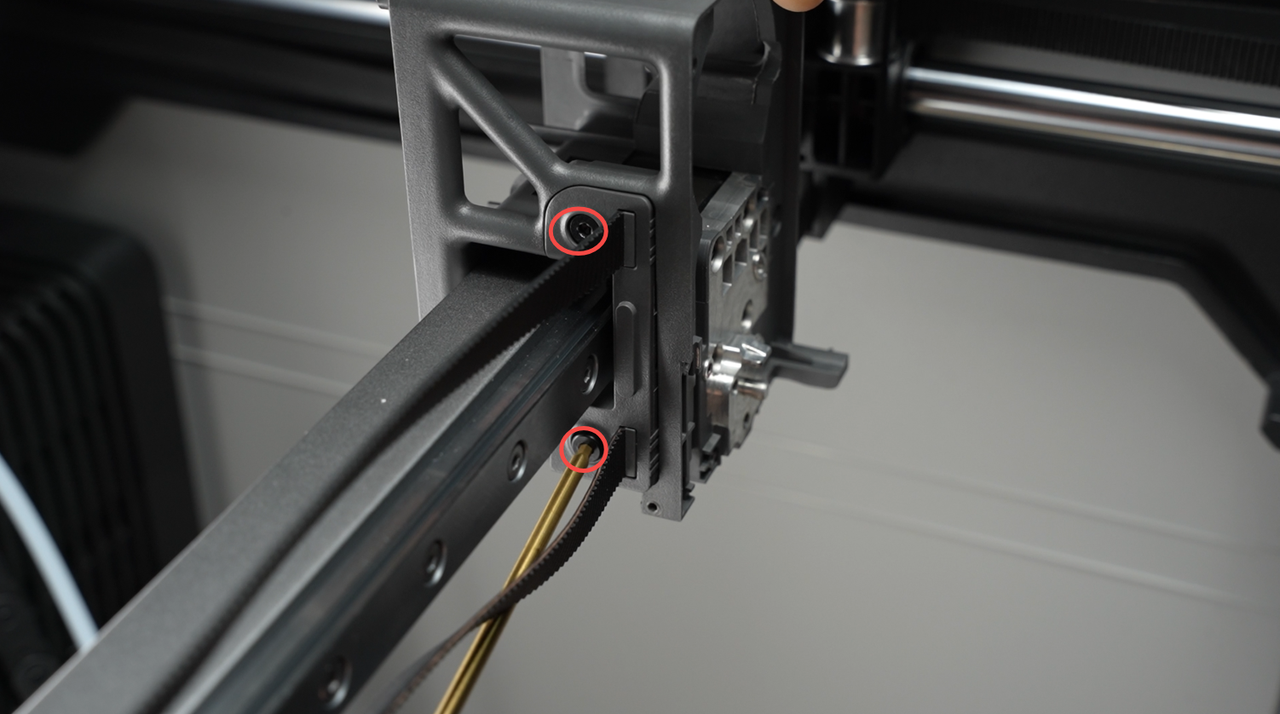

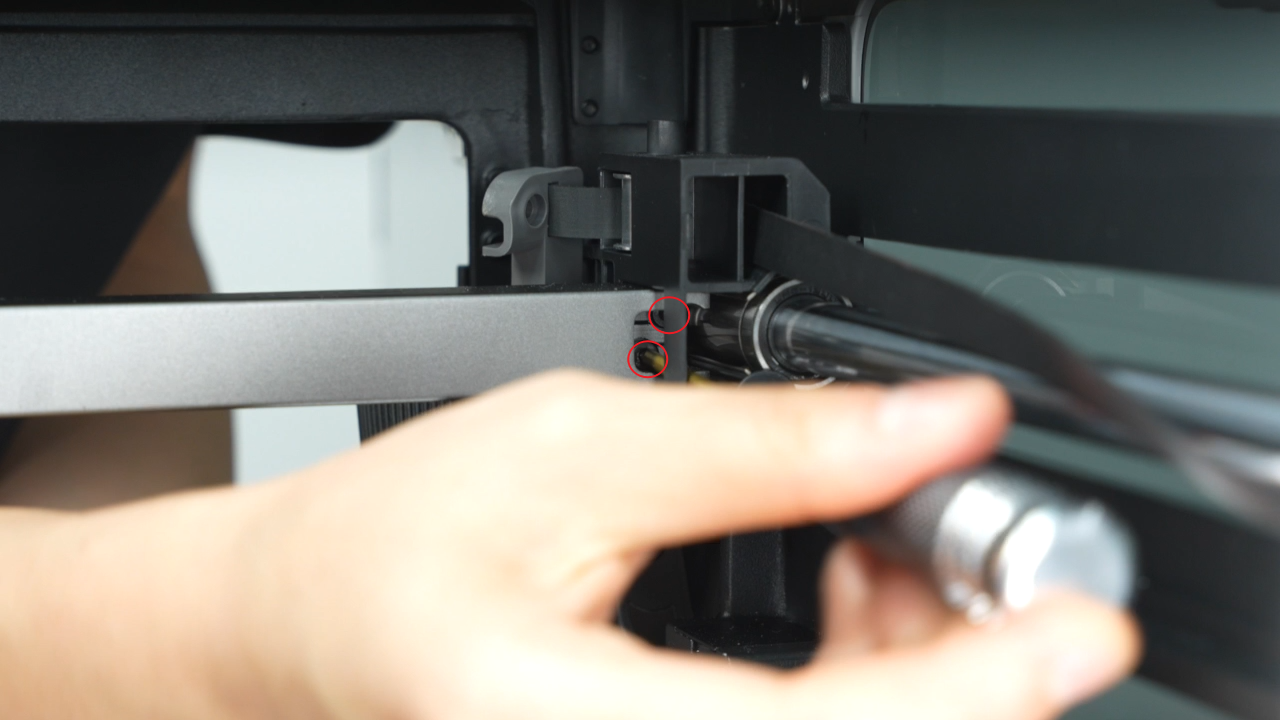

A continuación, retire los 4 tornillos en el lateral de la guía lineal y los 2 tornillos en la parte inferior del carro.

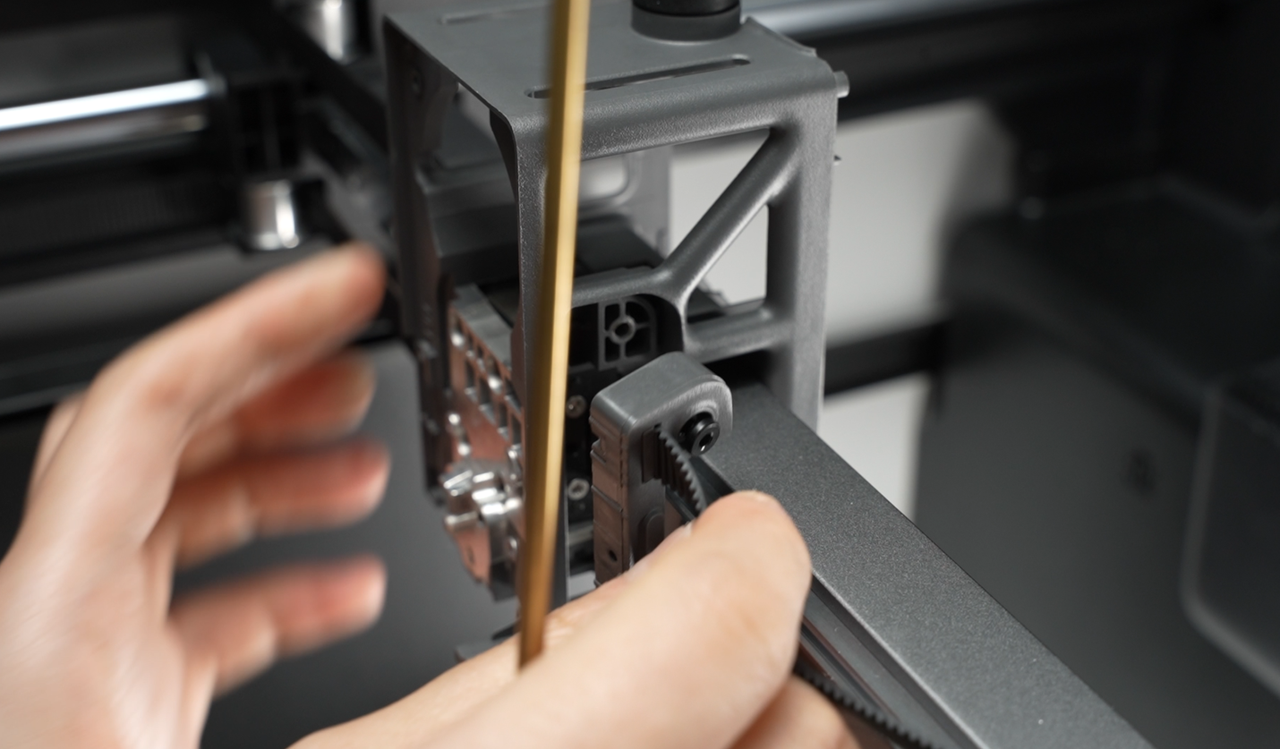

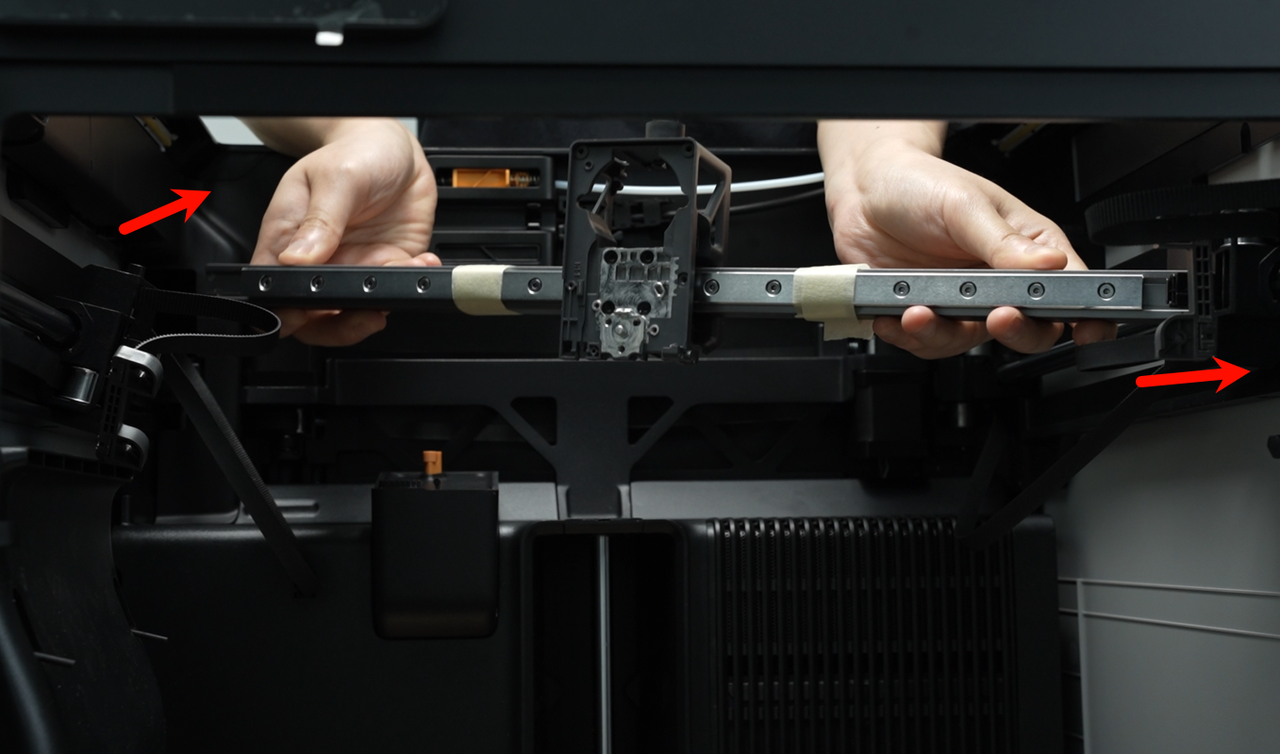

Después de retirar todos los tornillos, mueva el carro hacia adelante y atrás para retirar la guía lineal. Al retirar la guía, primero desenganche la guía lineal del lado derecho del carro, luego desenganche la guía lineal del lado izquierdo del carro y finalmente retire la guía a un ángulo.
Guía de montaje
Paso 1: Instalar el conjunto de guía lineal

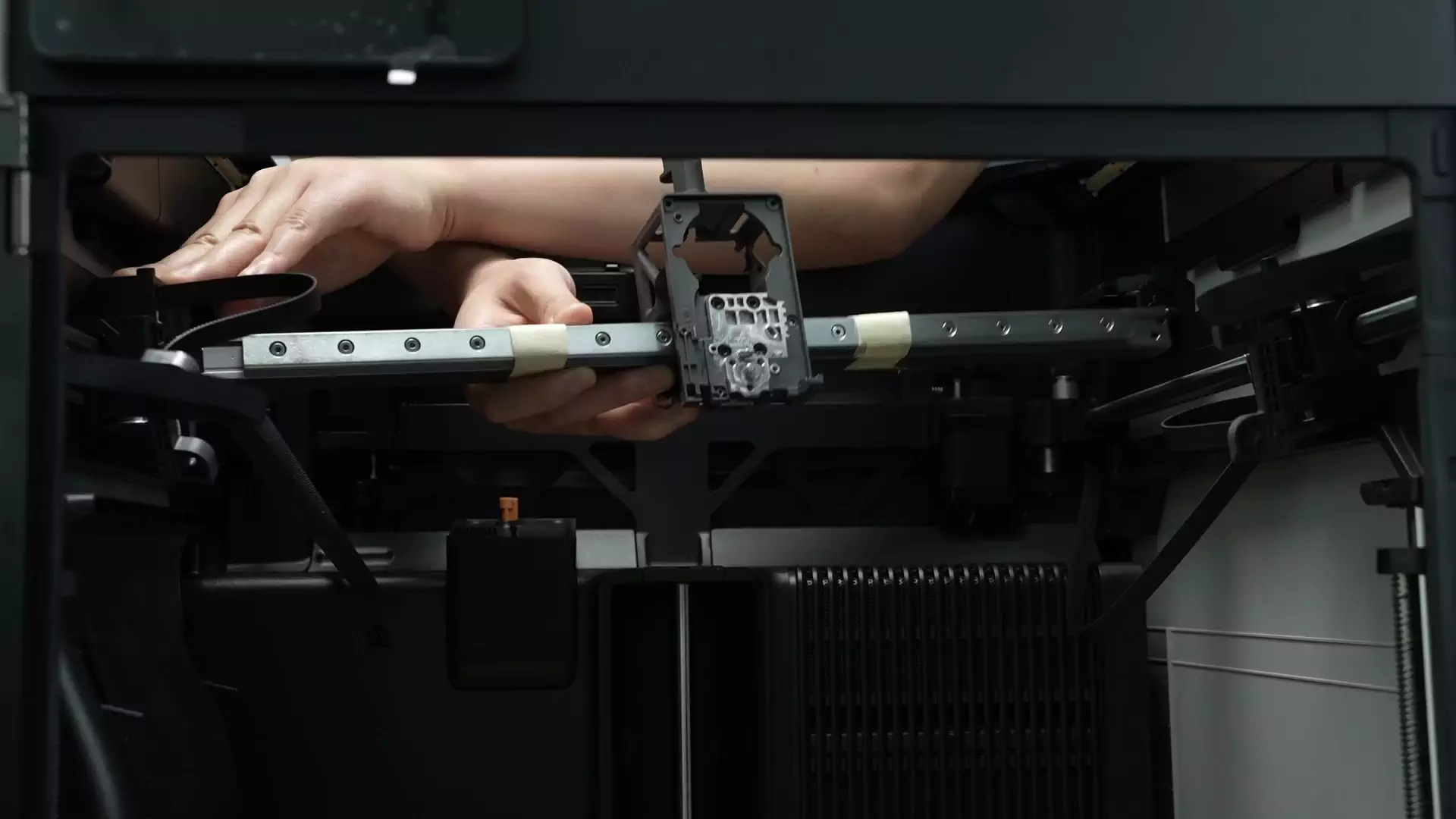

Al instalar el nuevo conjunto de guía lineal, inserte primero la guía lineal del lado derecho en el carro, luego inserte la guía lineal del lado izquierdo en el carro. Empuje la guía hacia adelante hasta que ya no pueda moverse: este paso utiliza la columna de la puerta frontal para posicionamiento y asegura que la guía esté paralela.
Para asegurar que la guía lineal esté paralela, la guía debe empujarse hasta la posición más avanzada antes de instalar los tornillos de la guía. A diferencia del paso de desmontaje, la guía no puede empujarse a la posición central para instalar los tornillos con una llave de hexágono en L. Por lo tanto, se recomienda usar una llave de hexágono corta para instalar directamente los 2 tornillos en el carro, los 4 tornillos en el lateral de la guía y los 2 tornillos en la parte inferior del carro.

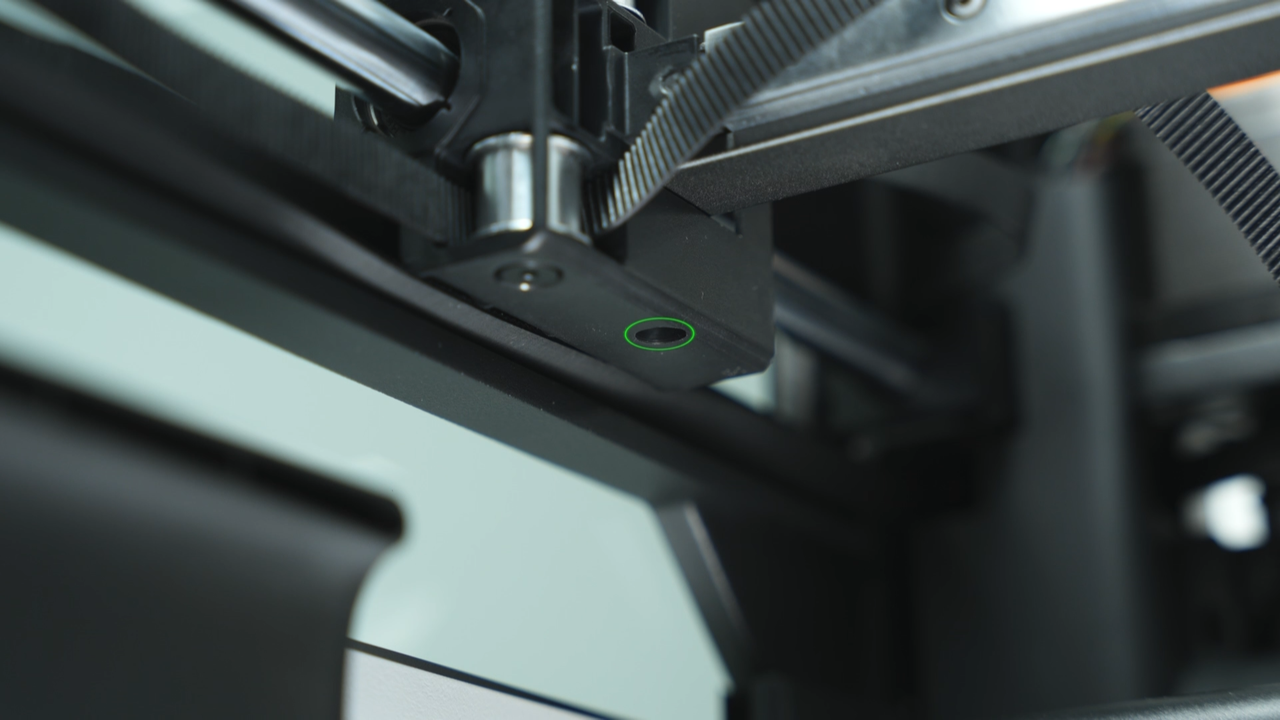

Nota: Los tornillos en la parte superior e inferior del carro son tornillos de rosca fina, mientras que los tornillos en el lateral de la guía lineal son tornillos de rosca gruesa: no los mezcle.
Alinee las abrazaderas y reinstale las cubiertas LED izquierda y derecha.
Paso 2: Retirar las ataduras de cable

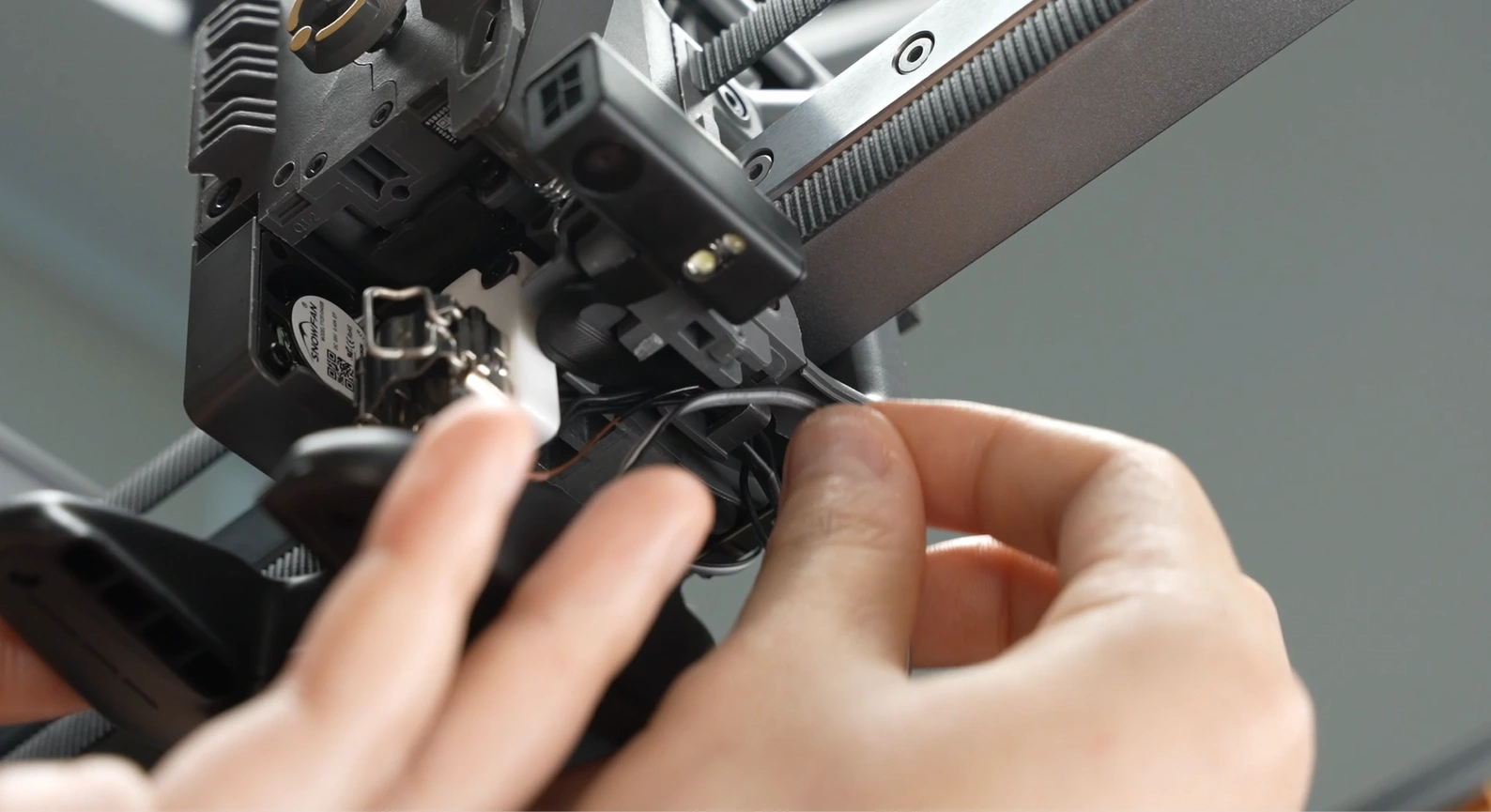

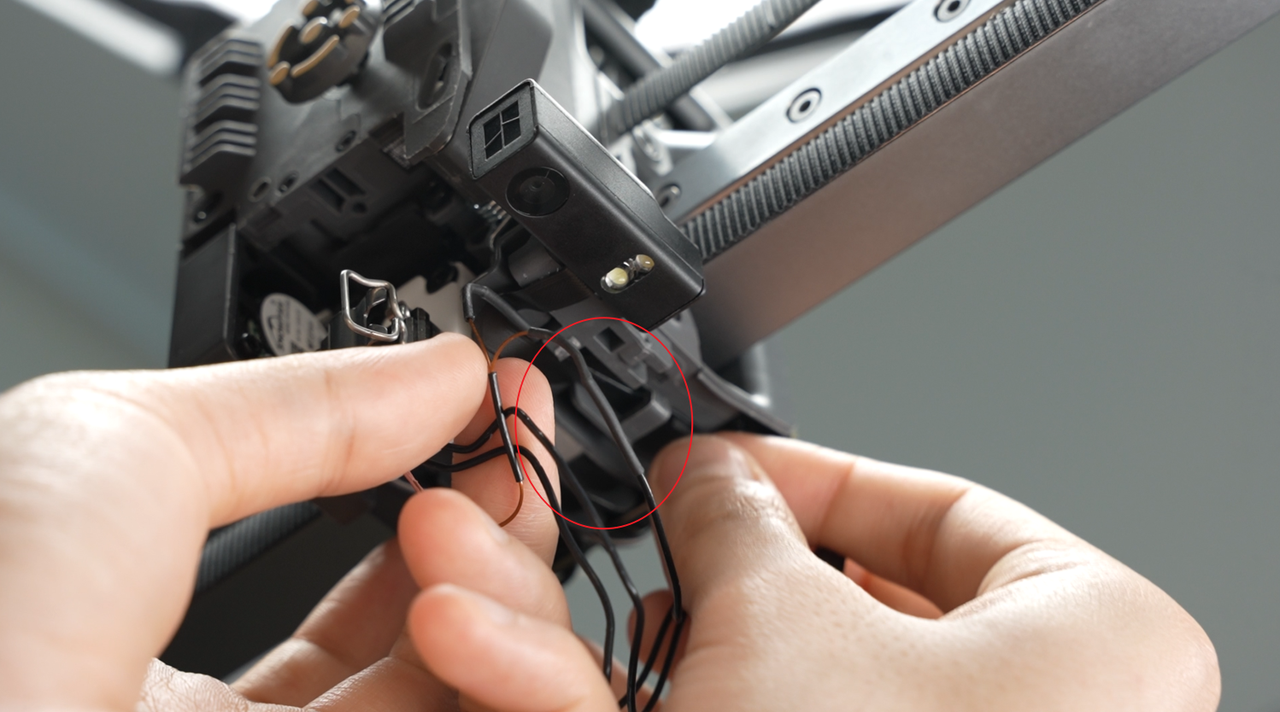

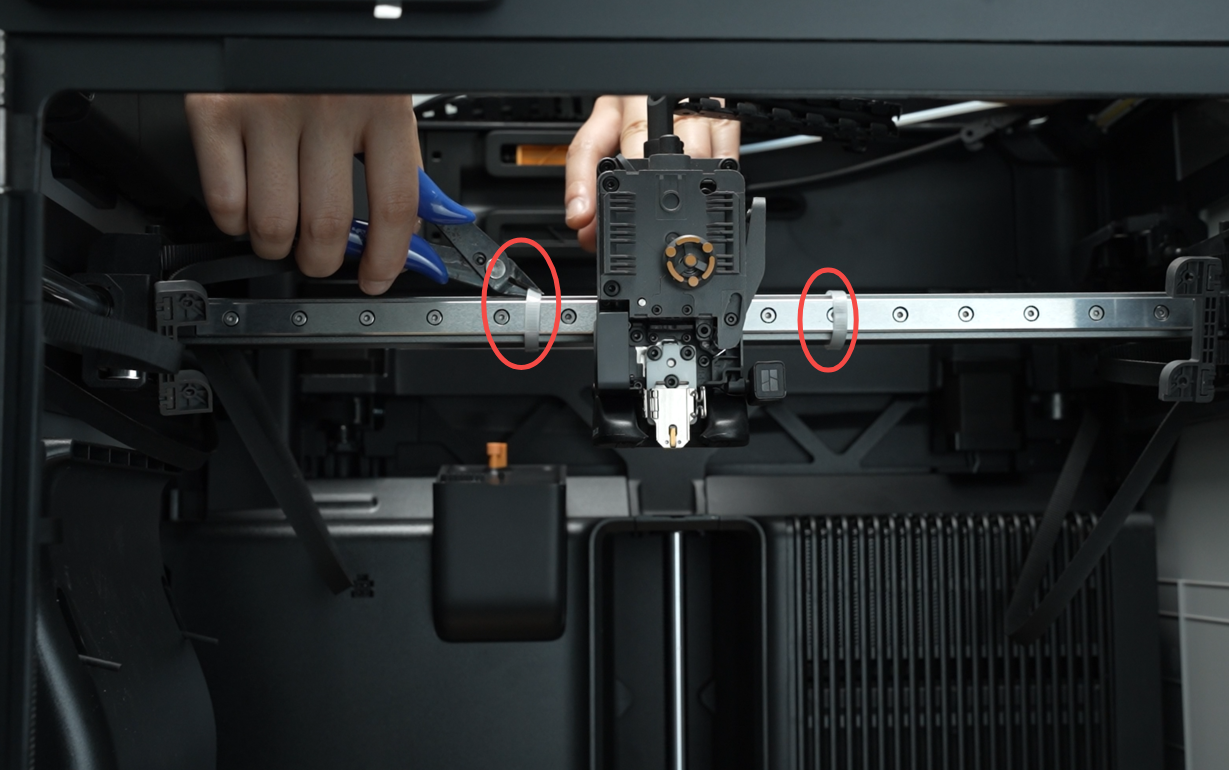

Después de instalar el conjunto de guía lineal, use alicates de punta fina para cortar las ataduras de cable en ambos lados del cabezal. (Esto solo demuestra la operación; pueden existir errores de continuidad, por favor ignore).

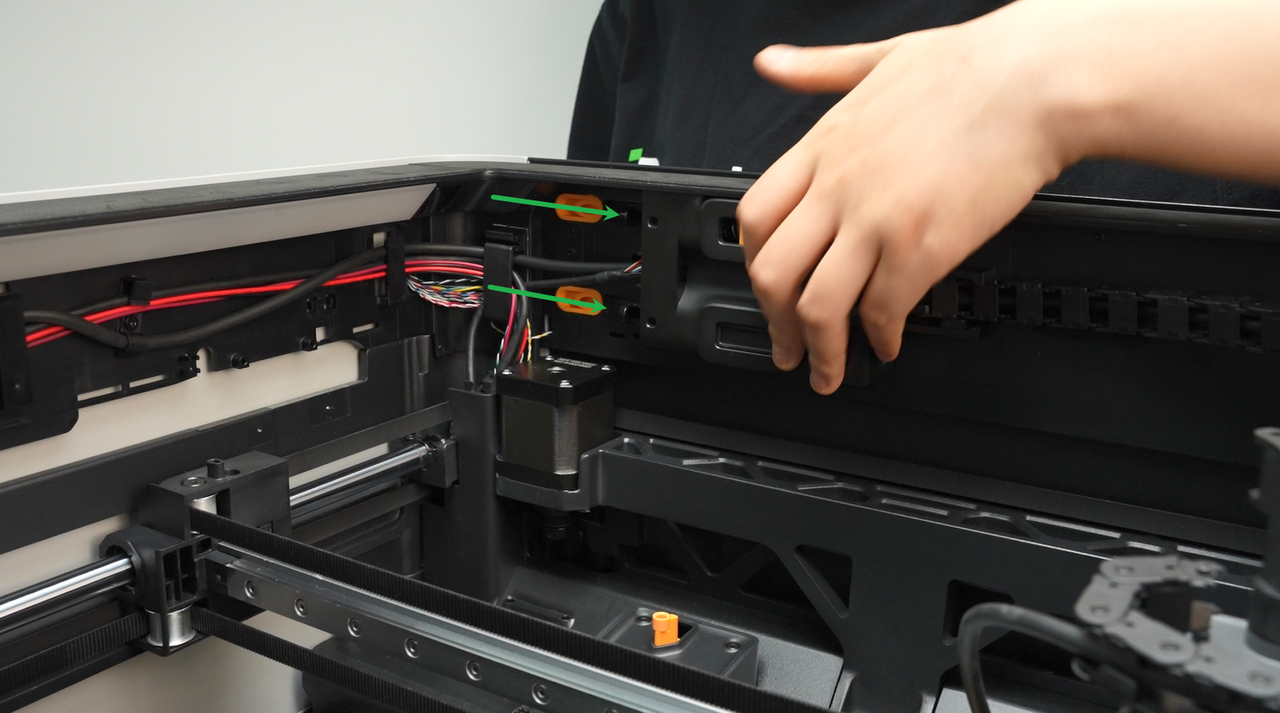

En escenarios reales, las ataduras de cable se encuentran en ambos lados cerca del marco central vacío del cabezal.
Paso 3: Instalar la cubierta organizadora de cable AP

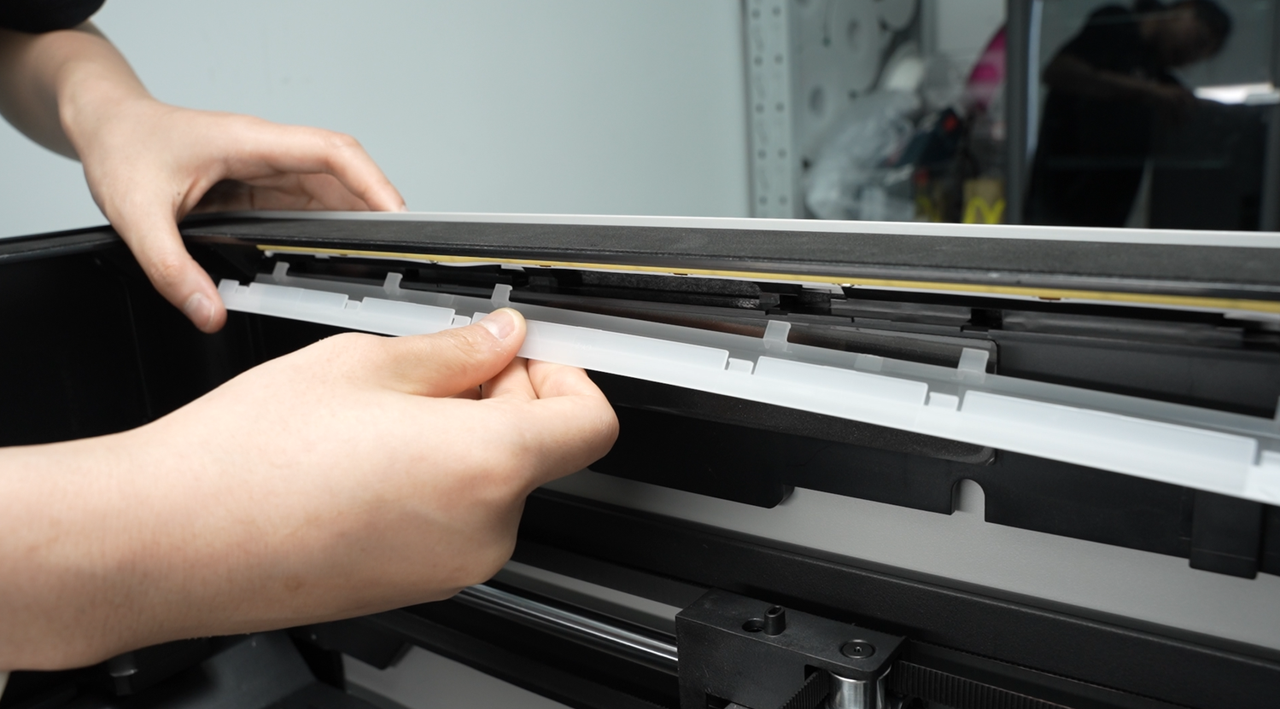

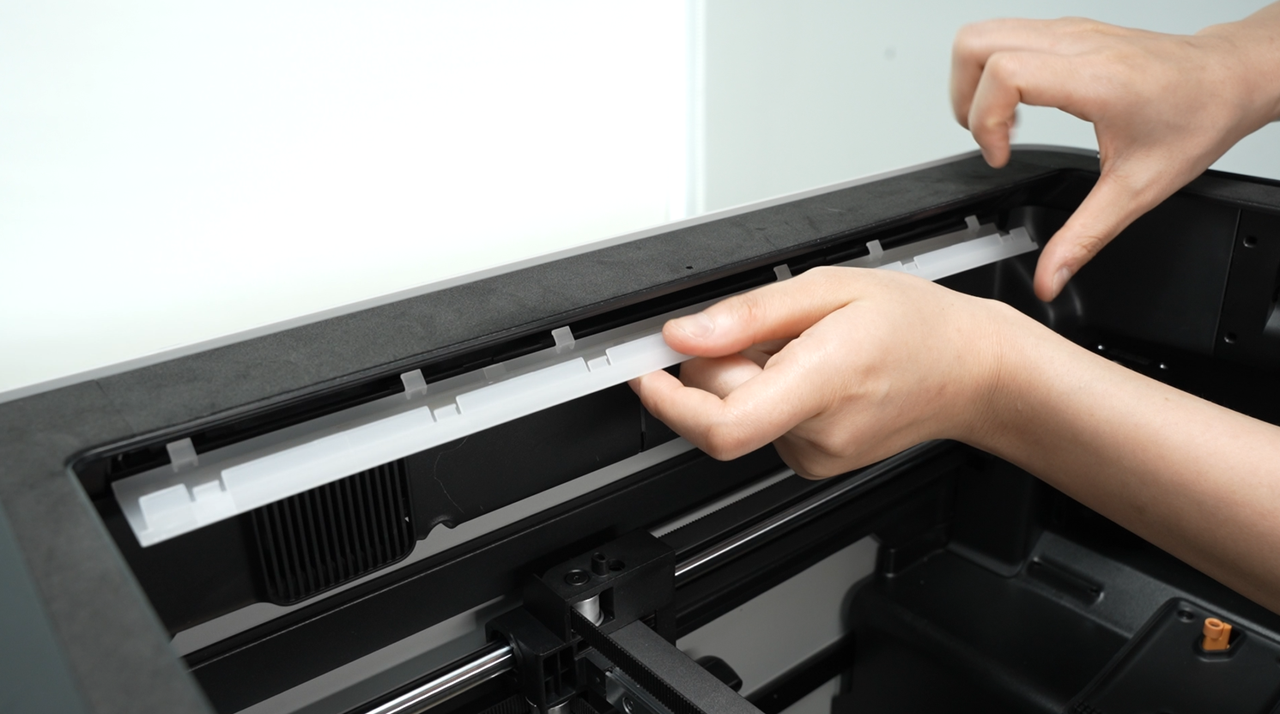

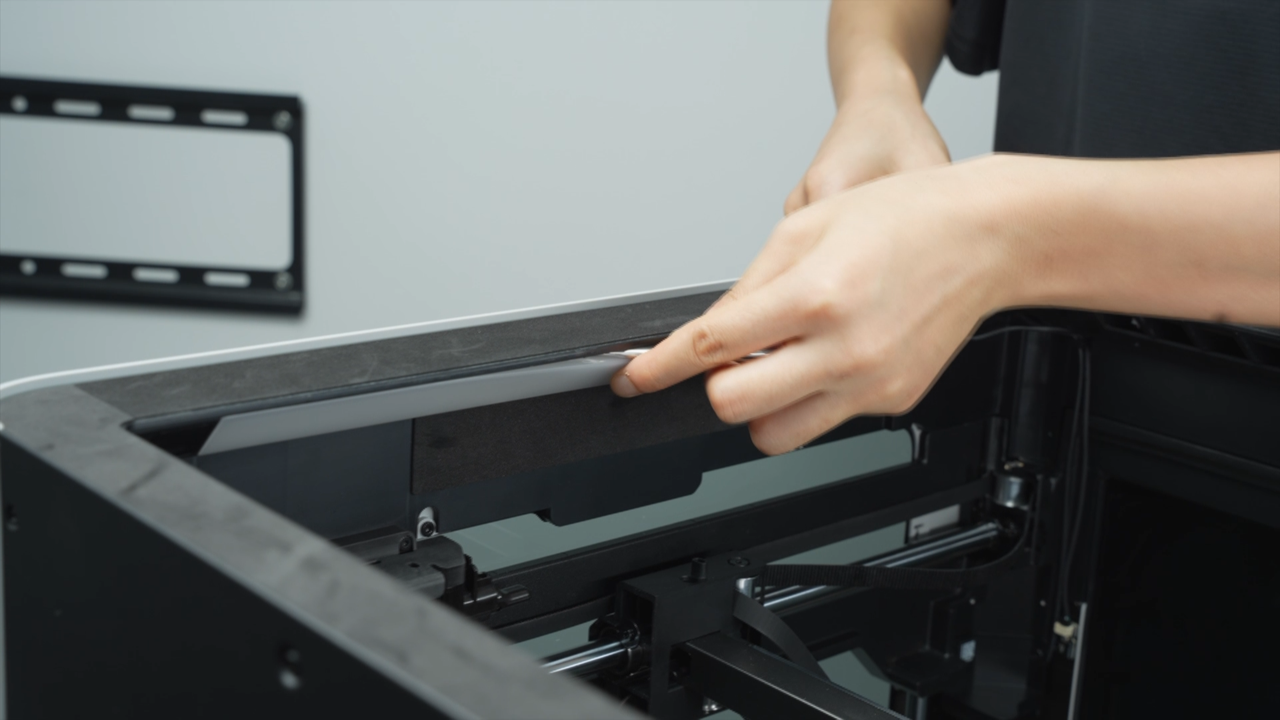

Primero, fije la cubierta de la placa AP desde el lado cercano al panel trasero de la impresora. Presione ambas posiciones indicadas por las flechas: el lado derecho debe estar alineado con el buffer de filamento y la parte inferior debe estar alineada con la cubierta de protección de cables. Luego, use una llave hexagonal H2.0 para apretar 1 tornillo de fijación (BT2.6x8).
Nota: Antes de instalar la cubierta de la placa AP, verifique si los cables bloquean el tubo PTFE para evitar afectar la instalación posterior del tubo PTFE.
Paso 4: Instalar la unidad de extrusor

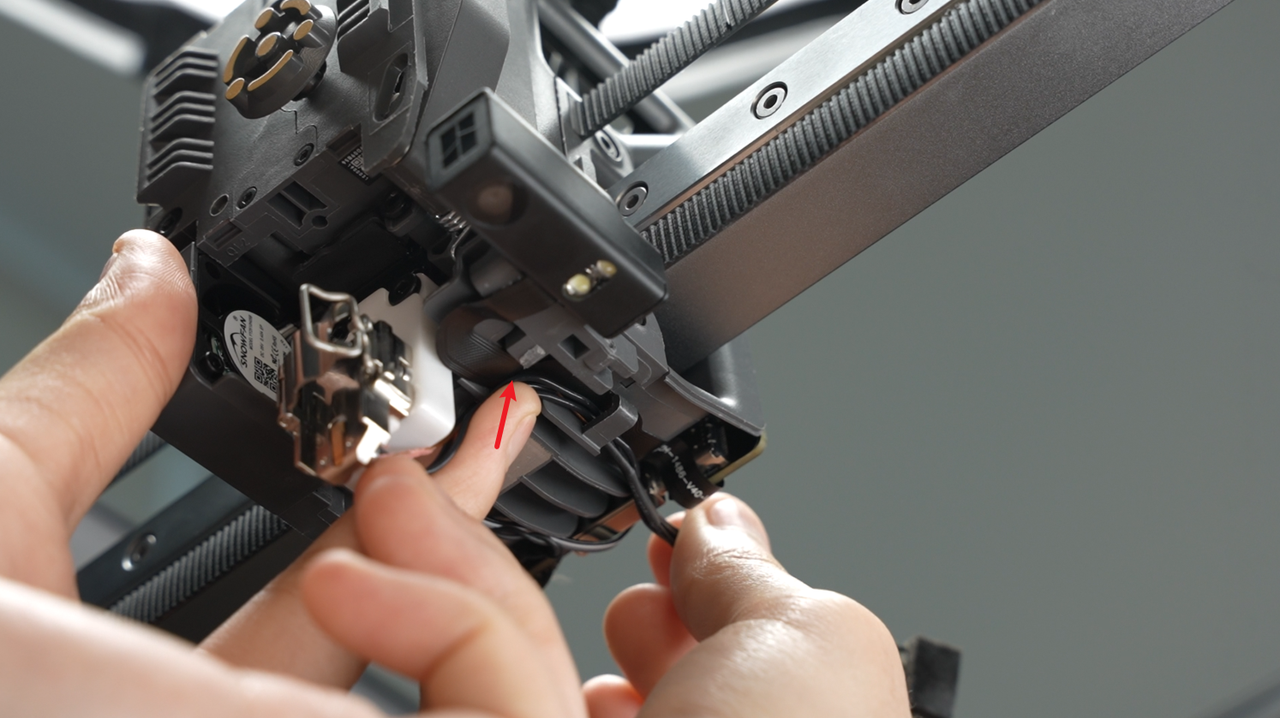

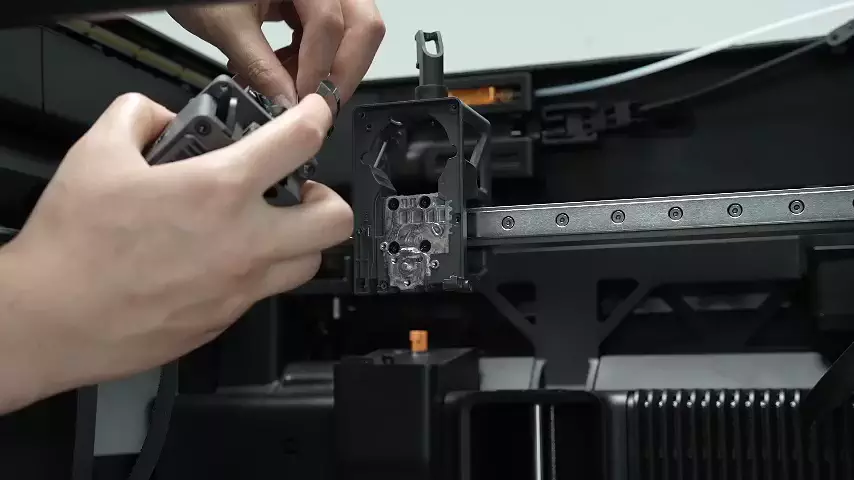

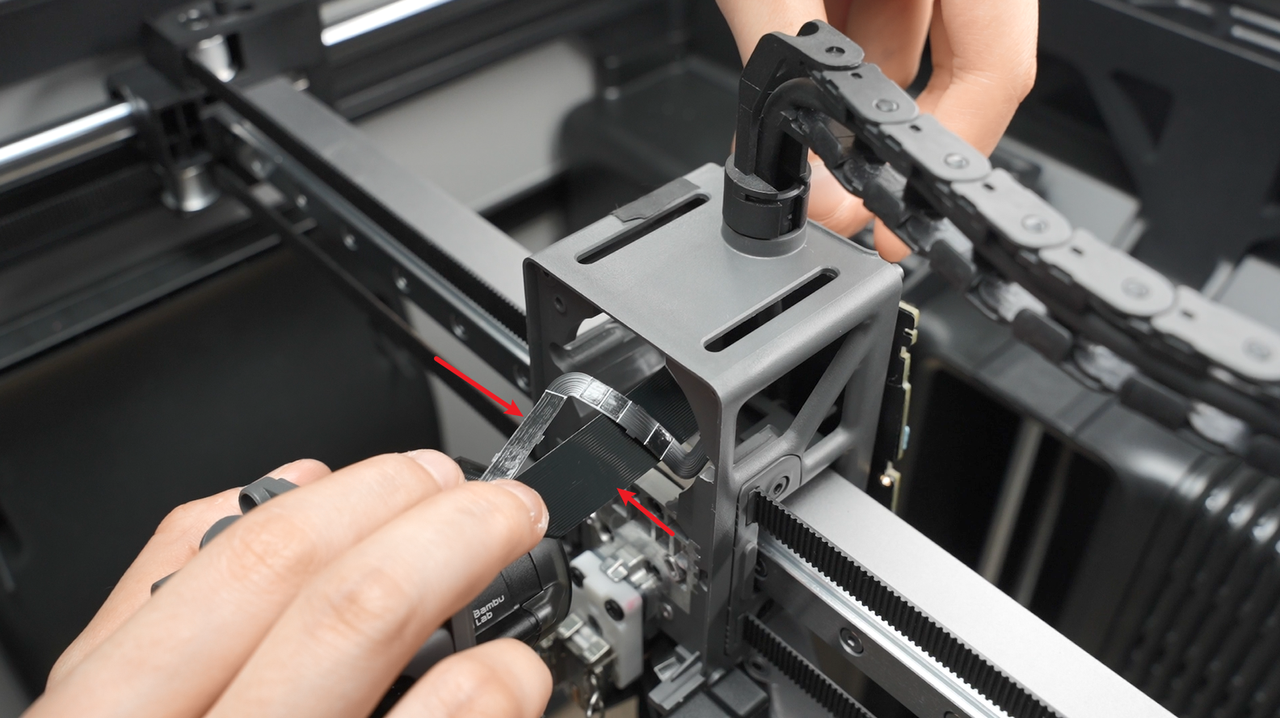

Con el cable del sensor de alimentación en la parte superior y el cable del motor de extrusor en la parte inferior, inserte la unidad de extrusor en el marco central del cabezal.
Si algún cable se levanta, use una herramienta de plástico o su dedo para aplanarlo antes de empujar más para evitar dañar el cable.

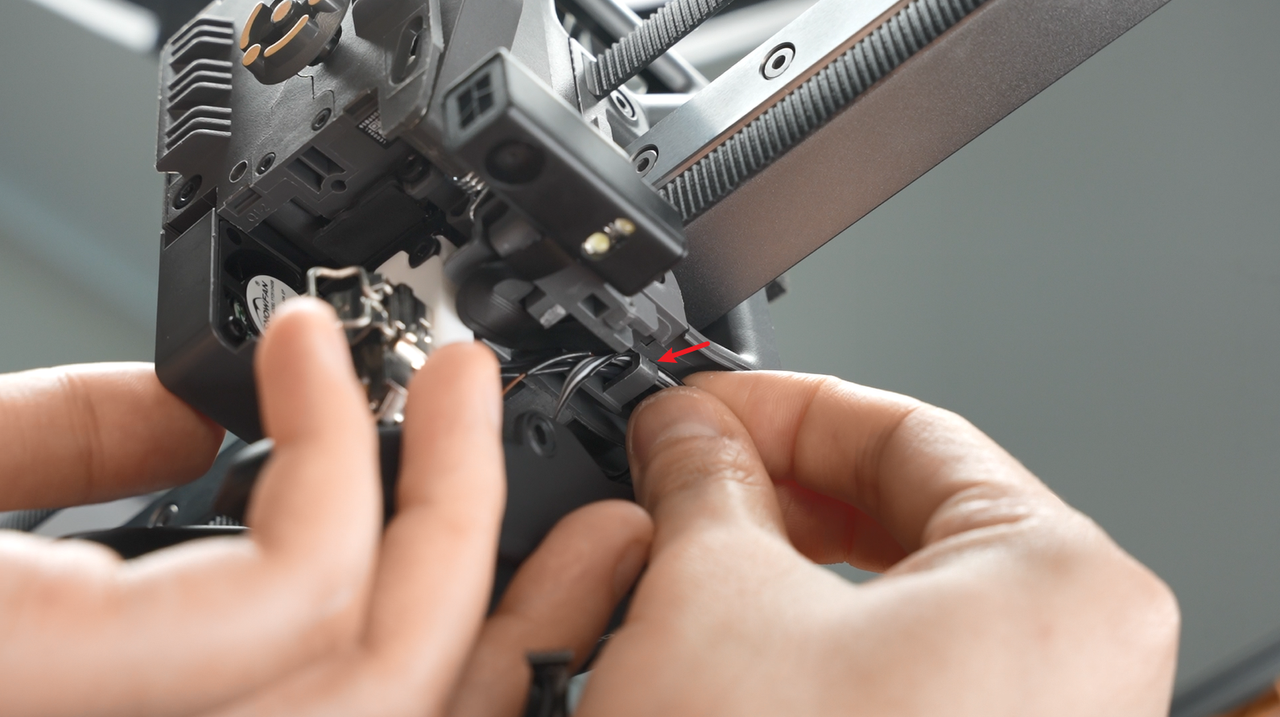

Pegue la parte adhesiva del cable en el marco central de plástico.

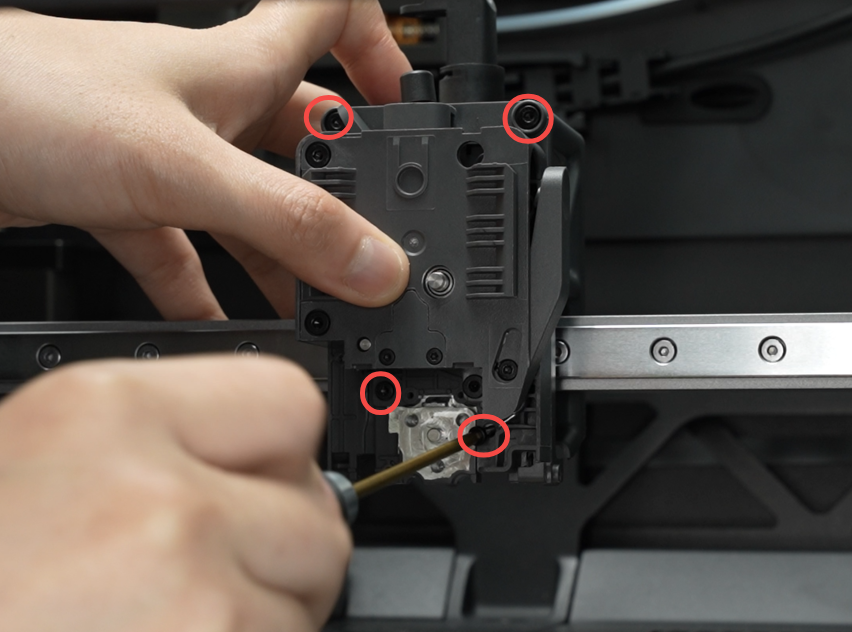

Instale los 4 tornillos para la unidad de extrusor.
Paso 5: Instalar la cámara del cabezal
Los pasos siguientes solo demuestran acciones operativas y pueden tener errores de continuidad: por favor ignore (el ventilador del hotend, la bobina de corriente eddy y el conjunto de calentamiento del hotend aún no se instalan).

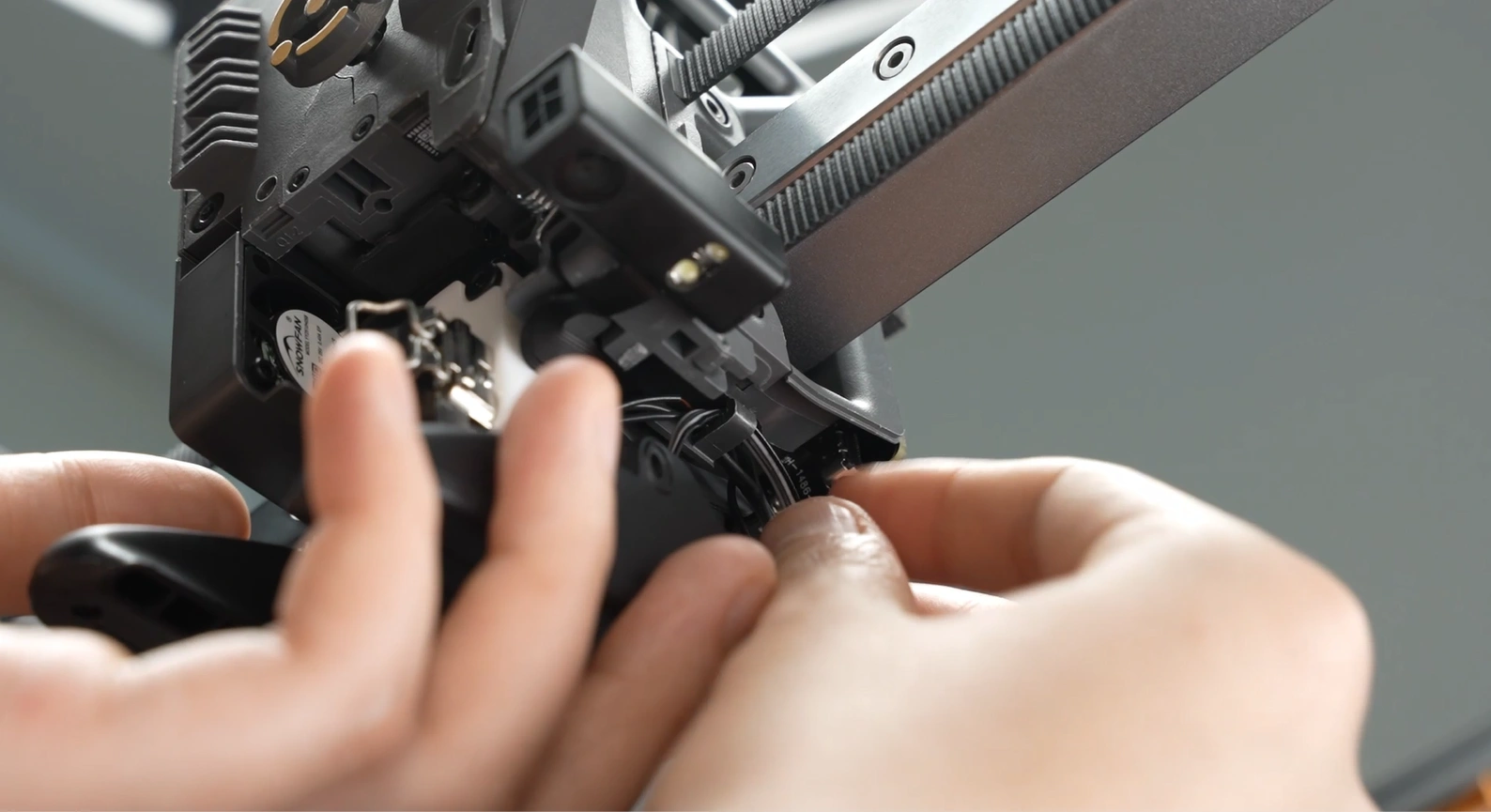

Prealinee los agujeros de tornillo, pase el cable plano por la ranura de cable y pegue la parte adhesiva restante del cable plano en la posición correspondiente del marco central.
Alinee los agujeros de tornillo, reinstale la cámara del cabezal y apriete los 2 tornillos de fijación. Al instalar los tornillos: primero apriete ligeramente el Tornillo 1 con unos cuantos giros, luego apriete completamente el Tornillo 2 y finalmente continúe apretando el Tornillo 1.
Encaje la cubierta de la cámara del cabezal en su posición.
Paso 6: Instalar el conjunto de calentamiento del hotend
Los pasos siguientes solo demuestran acciones operativas y pueden tener errores de continuidad: por favor ignore (el ventilador del hotend y la bobina de corriente eddy aún no se instalan).

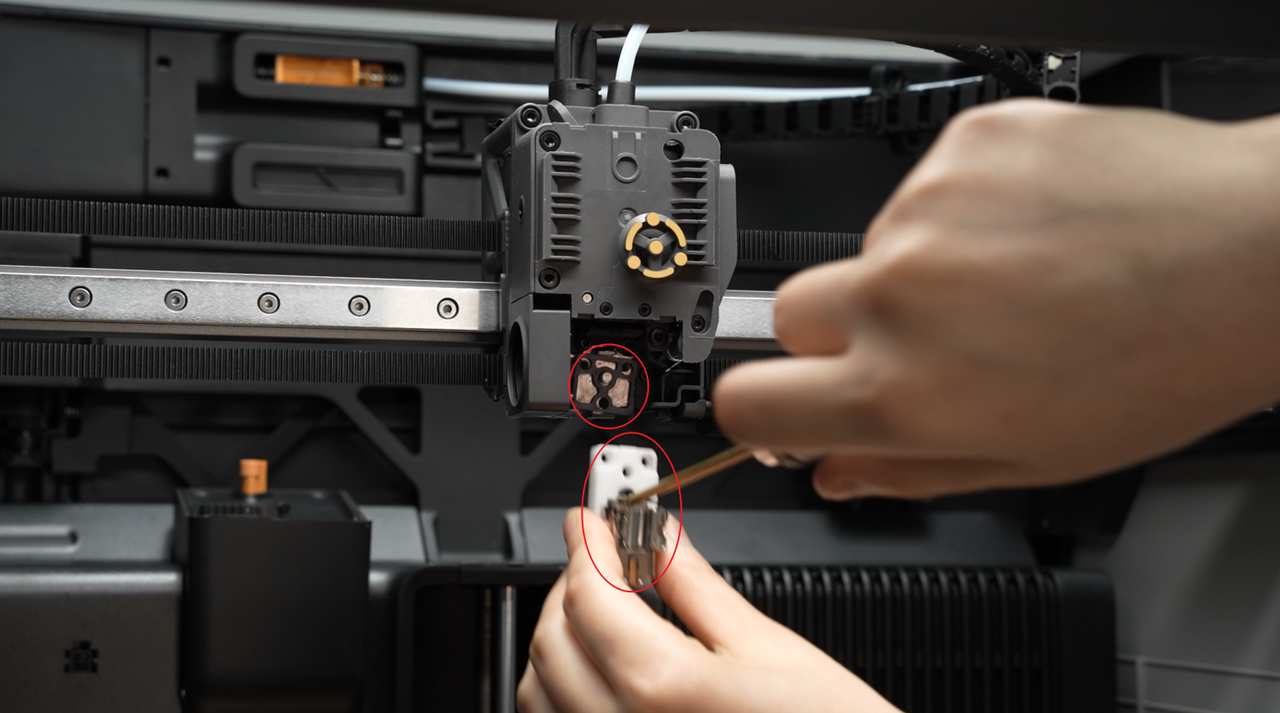

Instale la protección térmica (extremadamente importante: no omitirla), alinee con los agujeros de tornillo y el punto de posicionamiento central, luego reinstale el conjunto de calentamiento del hotend.
Aprete los 3 tornillos de fijación.
- Fije el nuevo cable del conjunto de calentamiento del hotend en la ranura de gestión de cables. Después de fijar el cable, presione el área indicada por la flecha como se muestra en el video.
Paso 7: Instalar el ventilador del hotend y la bobina de corriente eddy
Los pasos siguientes solo demuestran acciones operativas y pueden tener errores de continuidad: por favor ignore.

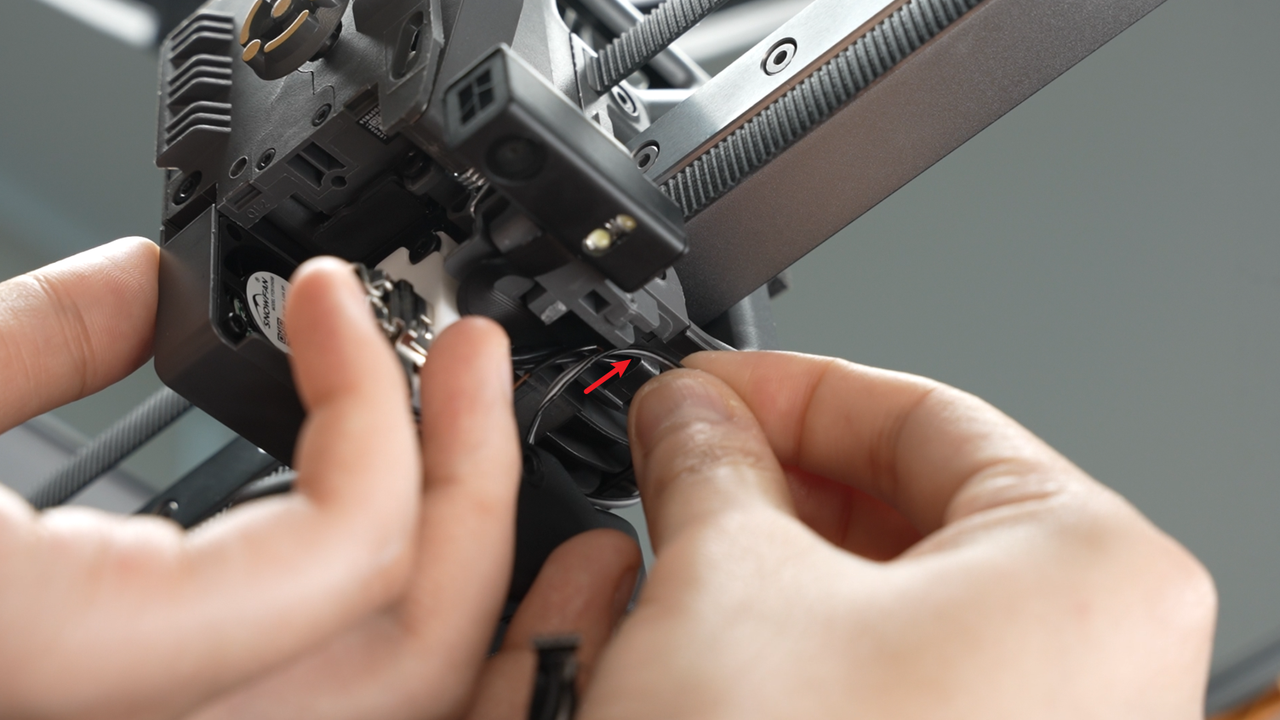

Fije el cable de la bobina de corriente eddy y el cable del ventilador del hotend en la ranura de gestión de cables en secuencia.
Nota: Al observar desde el frente, el cable debe pasar por el lado izquierdo de la columna de gestión de cables indicada por la flecha (observado desde el frente).

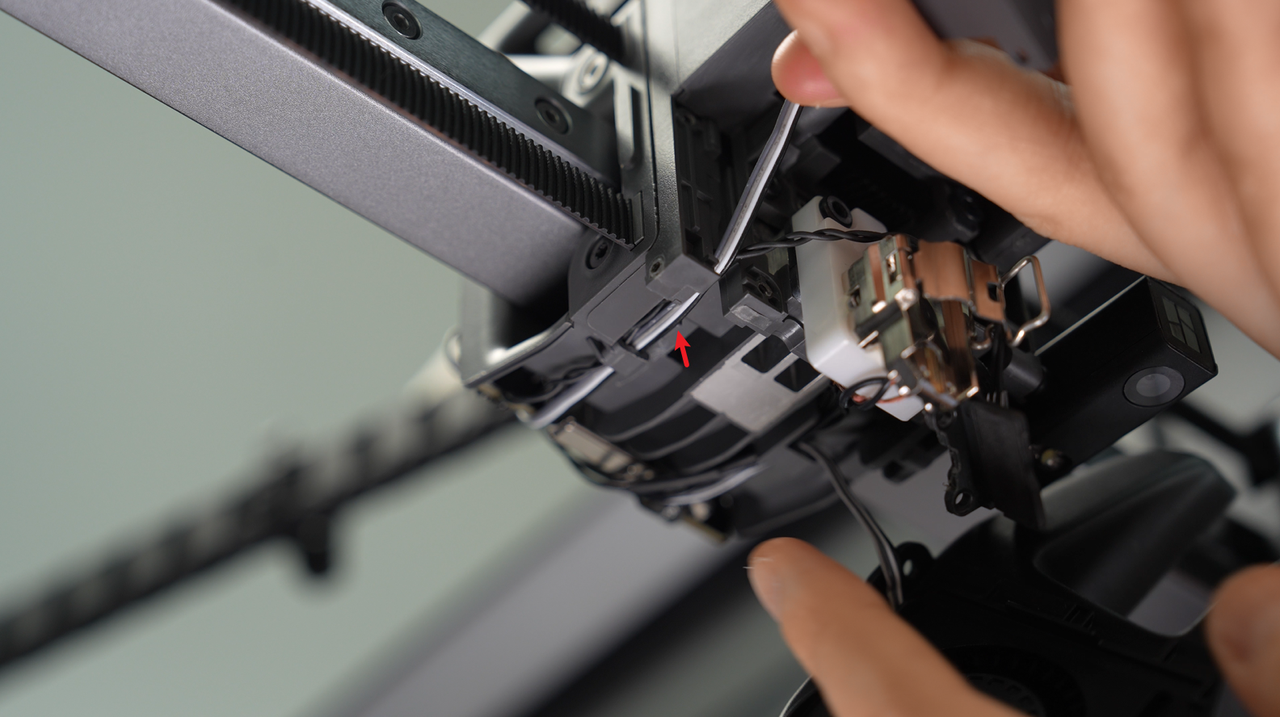

Alinee los agujeros de tornillo para que los arcos de las dos partes estructurales se superpongan. Instale los tornillos de la bobina de corriente eddy. Al instalar los tornillos: primero apriete ligeramente un tornillo, luego apriete completamente el otro tornillo y finalmente vuelva a apretar el primer tornillo para asegurar que la bobina de corriente eddy esté nivelada después de la instalación (importante).
Calibre la posición de instalación de la bobina de corriente eddy (importante): Reinstale el hotend, doble un trozo de papel A4 de tamaño adecuado por la mitad y inserte el papel en el espacio entre el hotend y la bobina de corriente eddy. Al tirar del papel hacia adelante y atrás, debe sentir una ligera resistencia por fricción, pero el papel debe moverse libremente. Esto indica que la separación entre el hotend y la bobina de corriente eddy es aproximadamente de 0,2-0,3 mm.
- Oriente el lado etiquetado del ventilador hacia el hotend y alinee con los agujeros de tornillo (consulte los círculos rojo y amarillo en la figura a continuación).
Doble el cable del ventilador en la ranura mostrada en la figura, luego instale el ventilador.
- Aprete los dos tornillos de fijación del ventilador.
Paso 8: Instalar el ventilador de capa
Fije el cable del ventilador de capa en el clip de cable.
Paso 9: Instalar la placa TH
Fijar el cable USB-C en el soporte de cadena de cables.
Puede consultar esta Wiki para instalar la placa TH.
Paso 10: Instalar la correa

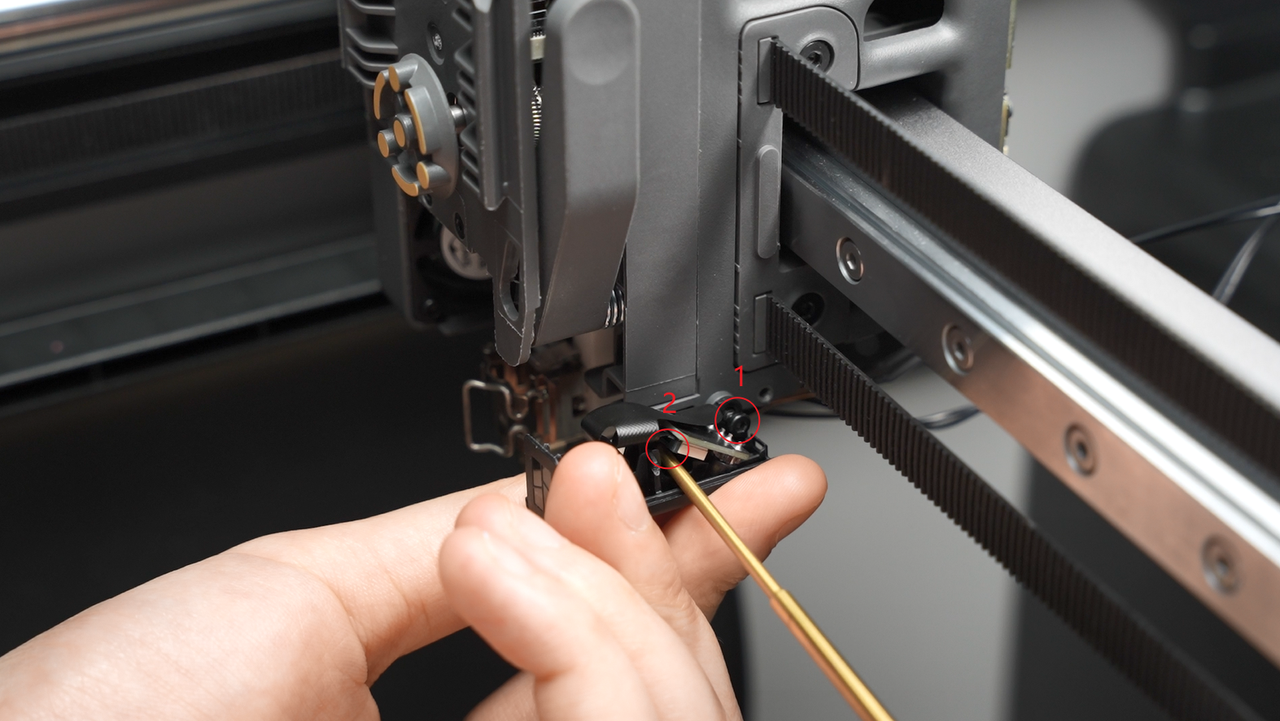

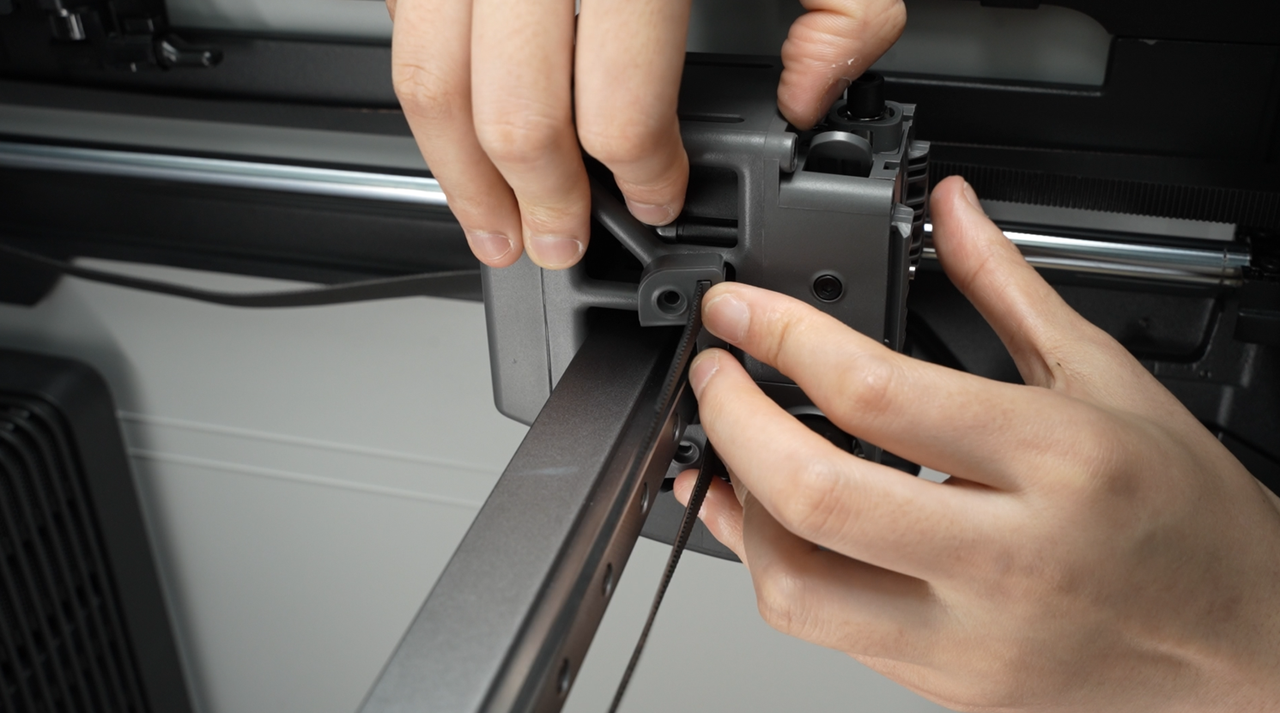

Volver a instalar el soporte de correa en la ranura del cabezal, luego apretar los 3 tornillos del soporte de correa.
Luego empujar el cabezal hacia el otro lado e instalar el otro soporte de correa. Dado que el primer soporte ya está instalado, la tensión resultante podría dificultar la instalación del segundo. Primero, apretar previamente el tornillo central (no apretarlo completamente). Después de ajustar completamente los tornillos superior e inferior, volver a apretar el tornillo central.
Paso 11: Instalar el hotend

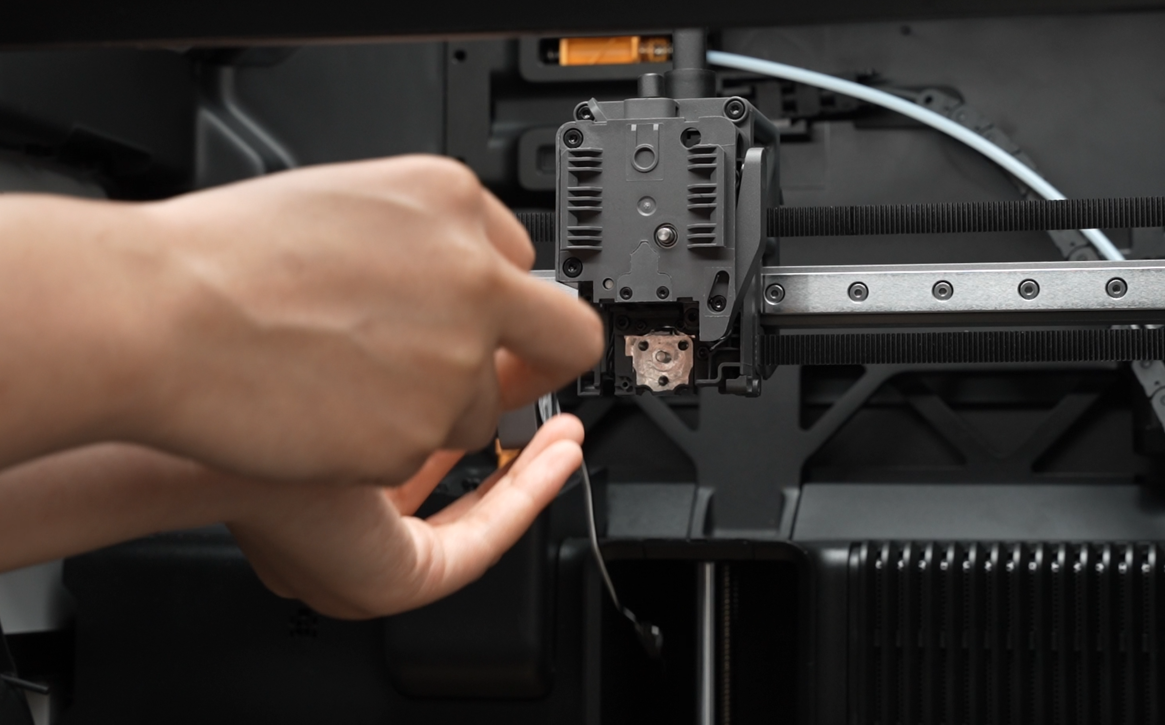

Consulte este tutorial para instalar el hotend (Haga clic aquí para saltar)
Paso 12: Instalar el tubo PTFE
Introducir el tubo PTFE y conectar el conector neumático.
Cómo verificar la finalización/éxito
Reiniciar la impresora y realizar la calibración para verificar advertencias de error. Si la impresora indica que se requiere tensar la correa, tensarla.
