En esta guía, explicaremos cómo reemplazar el ensamblaje de calentamiento del hotend del H2S.
Cuándo utilizar
Esta guía se utiliza cuando hay un problema con el ensamblaje de calentamiento del hotend.
Los problemas comunes que requieren reemplazar el ensamblaje de calentamiento del hotend H2S incluyen:
- El ensamblaje de calentamiento del hotend está envuelto en plástico debido a fallas en la impresión
- Calentador o termistor dañados
- Clips metálicos del hotend dañados
- Recomendado por el soporte técnico de Bambu Lab
Herramientas y materiales requeridos
- Nuevo ensamblaje de calentamiento del hotend
- Llave Allen H1.5/H2.0
- Pinzas de cabeza plana
- 25 minutos

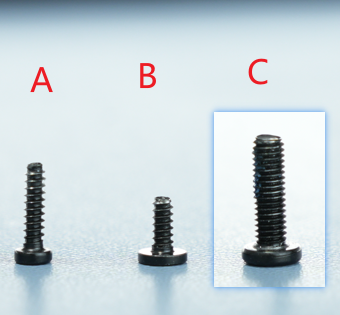

Lista de tornillos
- Tornillo A: 3 tornillos en total (compartidos con la cubierta trasera) para la parte trasera del ventilador de capa y la cubierta trasera del cabezal: BT2x6.5
- Tornillo B: 2 tornillos en total para los lados izquierdo y derecho del ventilador de capa: BT2x5
- Tornillo C: 3 tornillos en total para el ensamblaje de calentamiento del hotend: M3*10
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague la alimentación de la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el mantenimiento de los componentes electrónicos de la impresora y los cables del cabezal. Realizar estas operaciones con la impresora encendida puede causar un cortocircuito, resultando en daños en los equipos electrónicos y peligros para la seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar componentes como el hotend, exponiendo cables y componentes electrónicos. Si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida, puede ocurrir un cortocircuito. Esto dañará los componentes electrónicos de la impresora y causará otros problemas.
Por lo tanto, asegúrese de apagar la impresora y desconectar la fuente de alimentación antes de realizar cualquier mantenimiento para evitar cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando que el trabajo de mantenimiento se realice de manera segura y efectiva. Si tiene preguntas sobre esta guía, haga clic aquí para enviar un ticket, y responderemos rápidamente y proporcionaremos asistencia.
Retirar el ensamblaje de calentamiento del hotend
Paso 1: Aflojar el ventilador de capa

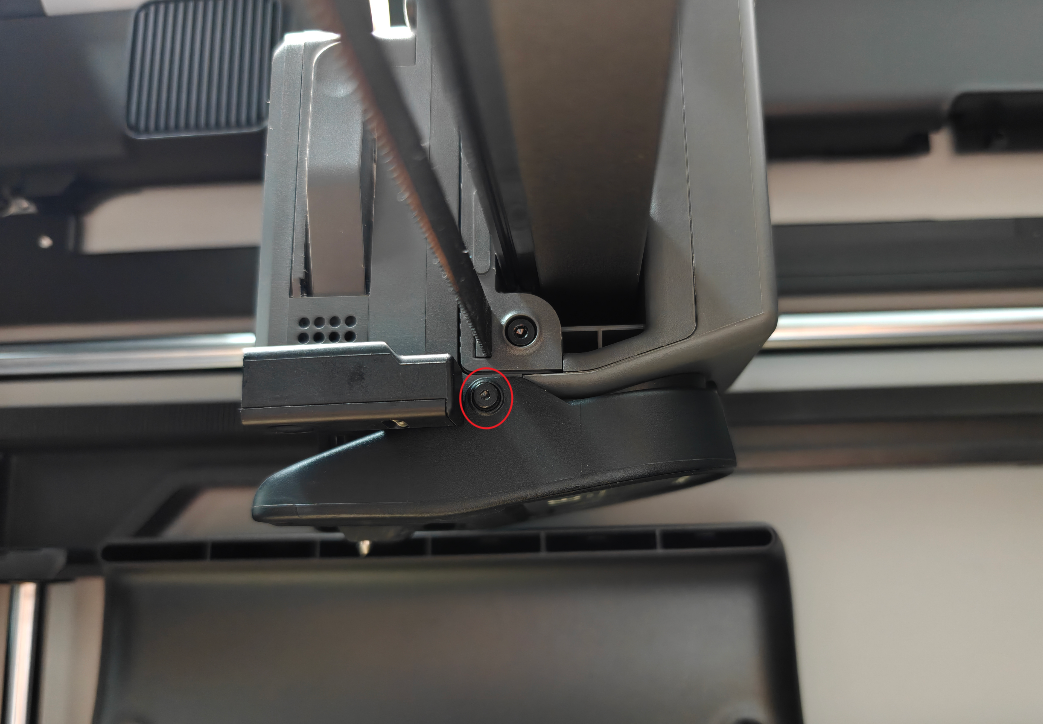

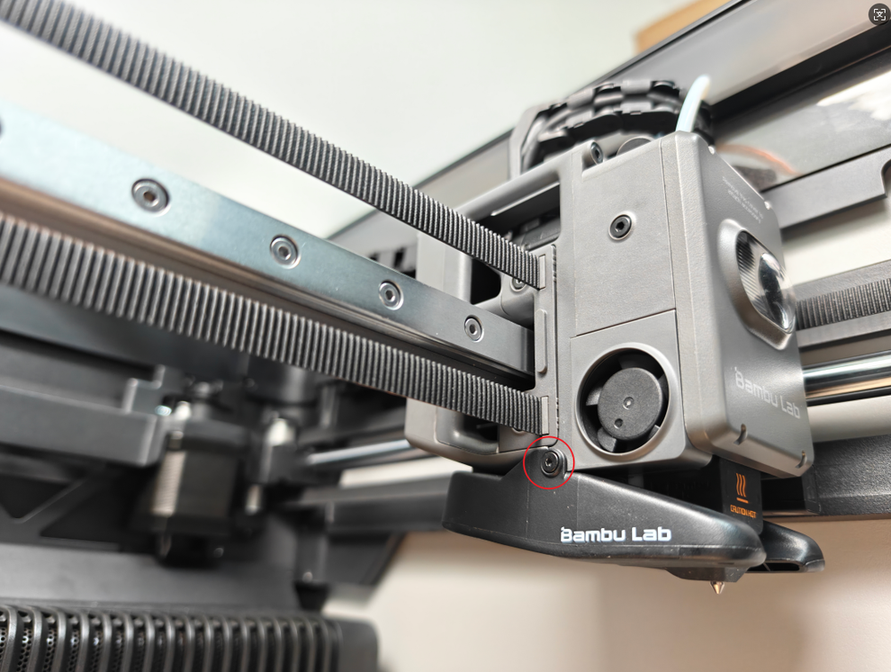

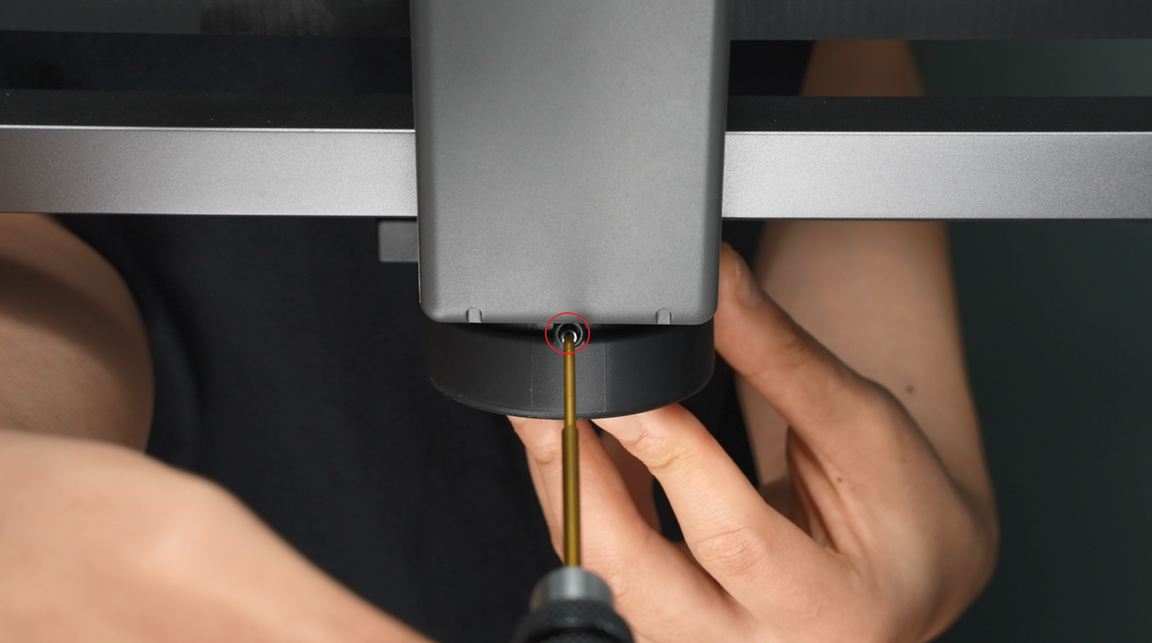

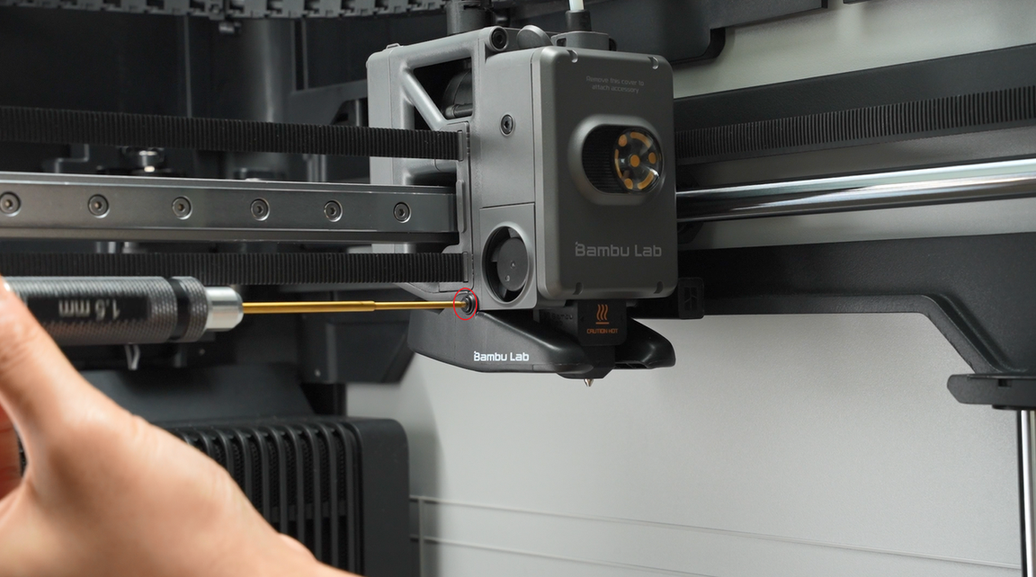

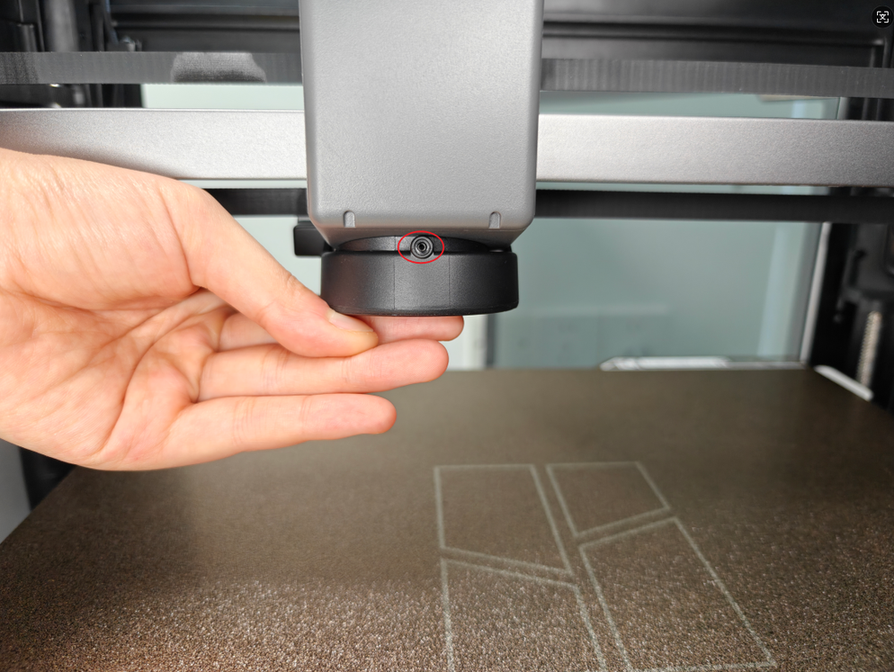

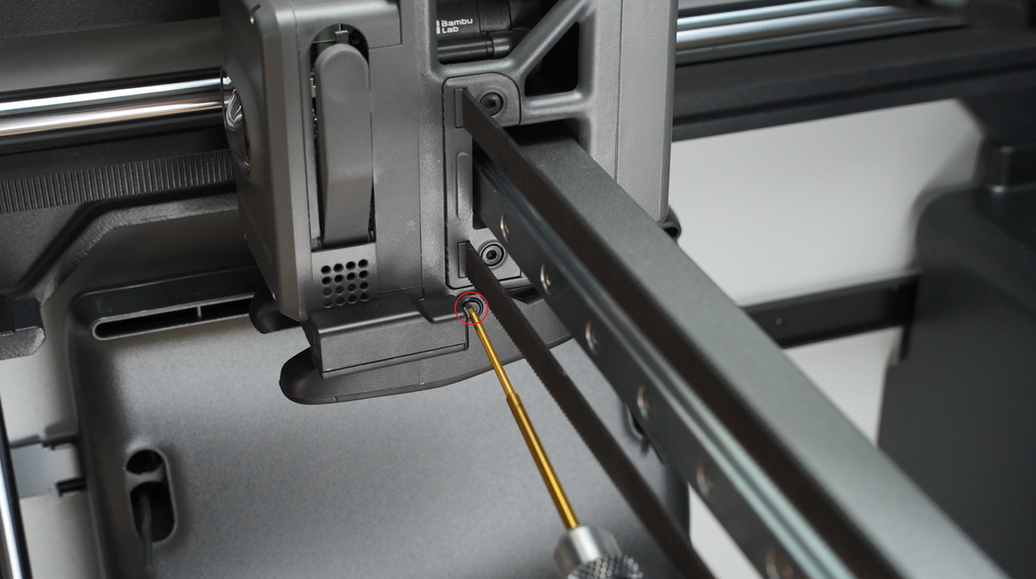

Desenrosque los 3 tornillos del ventilador de capa, entre los cuales el 1 tornillo de atrás está compartido con la cubierta trasera del cabezal.

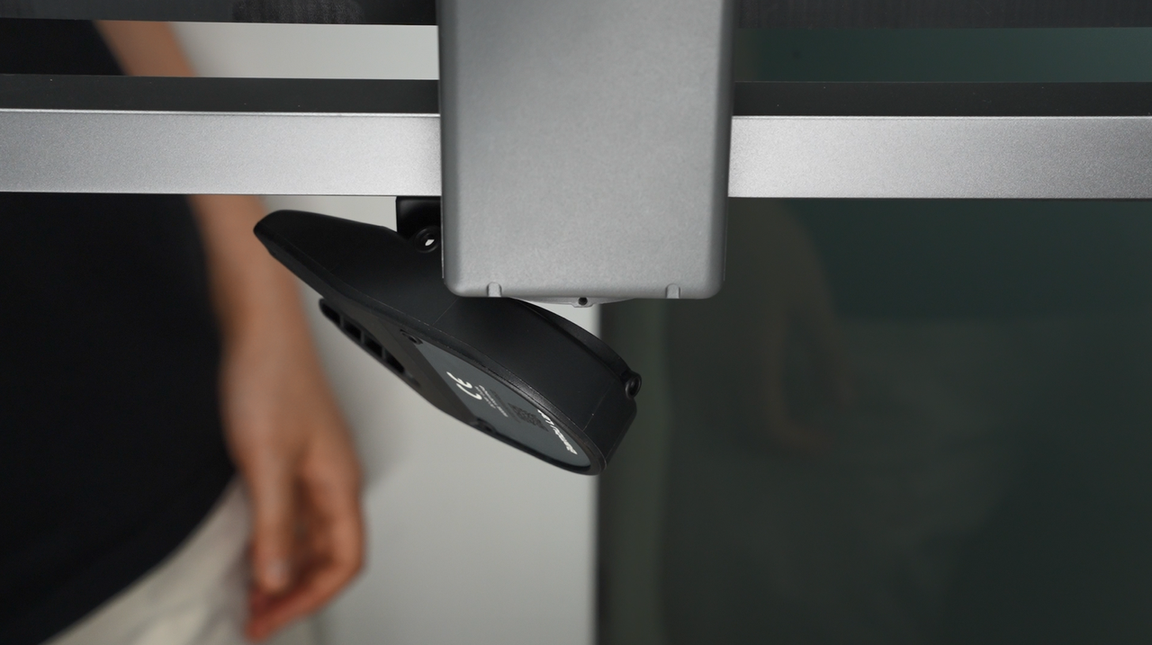

Después de aflojar los tornillos, el ventilador colgará naturalmente. No tire del ventilador para evitar dañar el conector.
Paso 2: Aflojar la cubierta trasera del cabezal

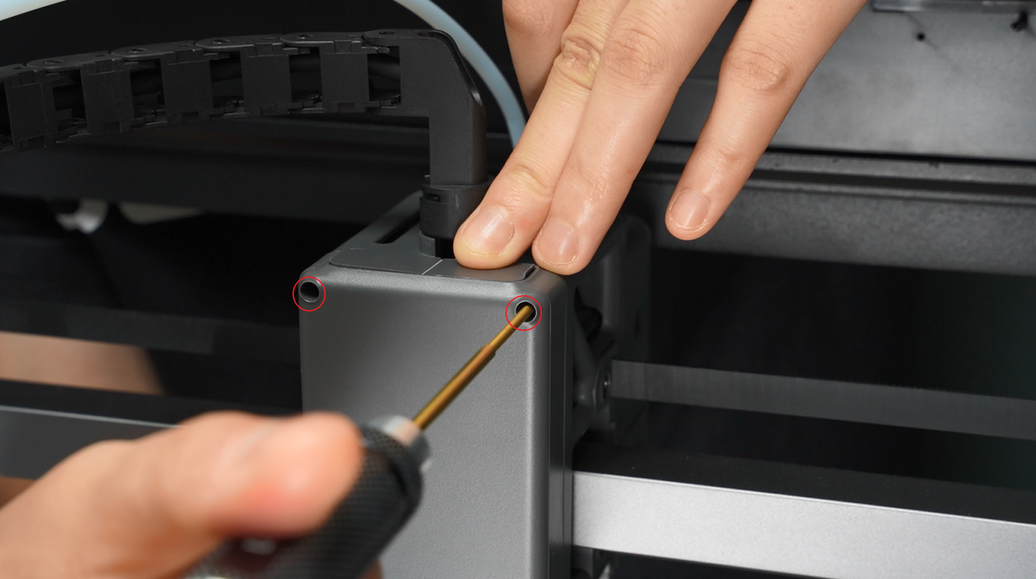

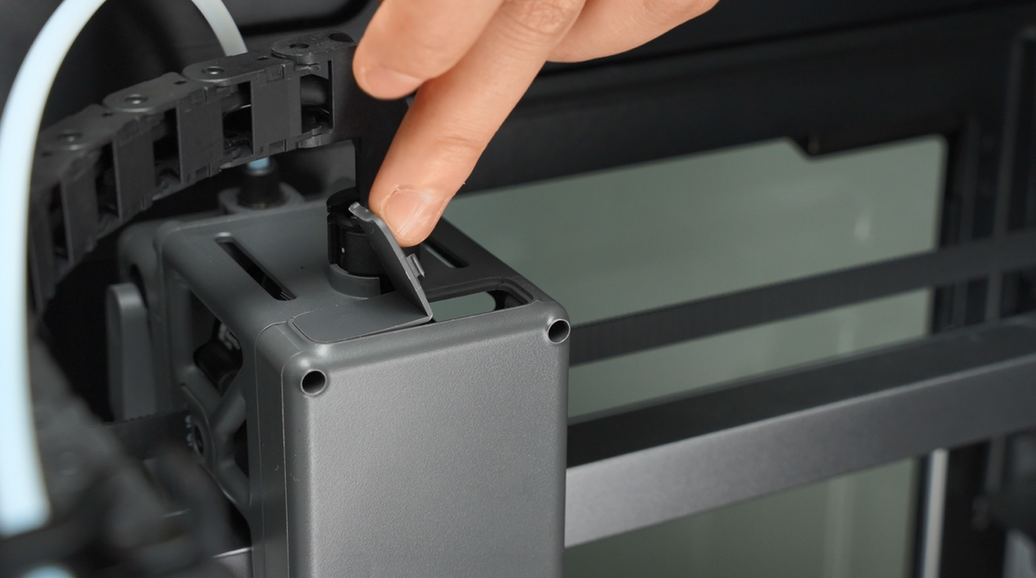

- Retire los 2 tornillos en la parte superior de la cubierta trasera del cabezal y abra la cubierta de la interfaz del módulo;

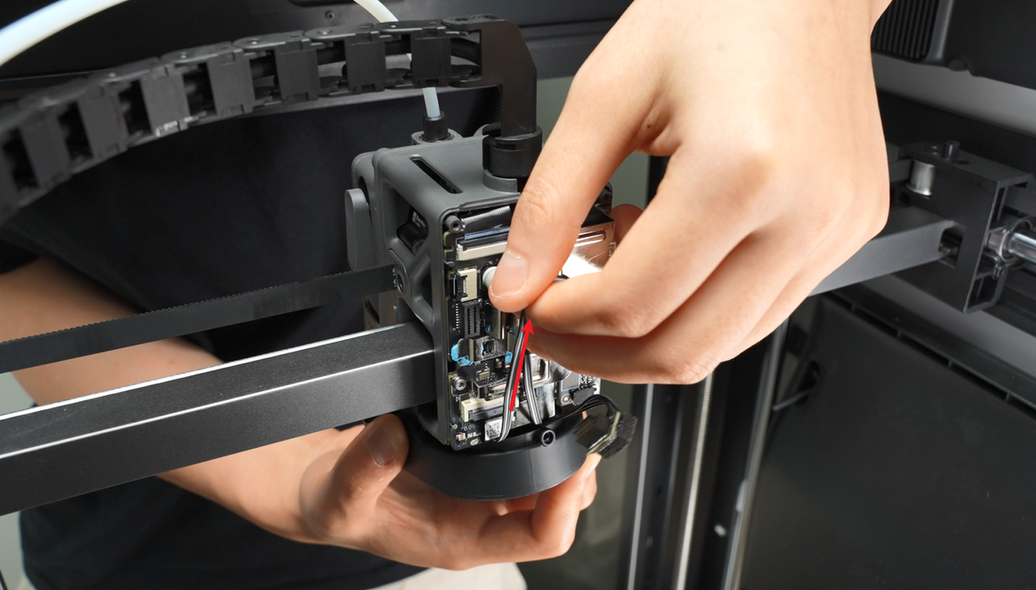

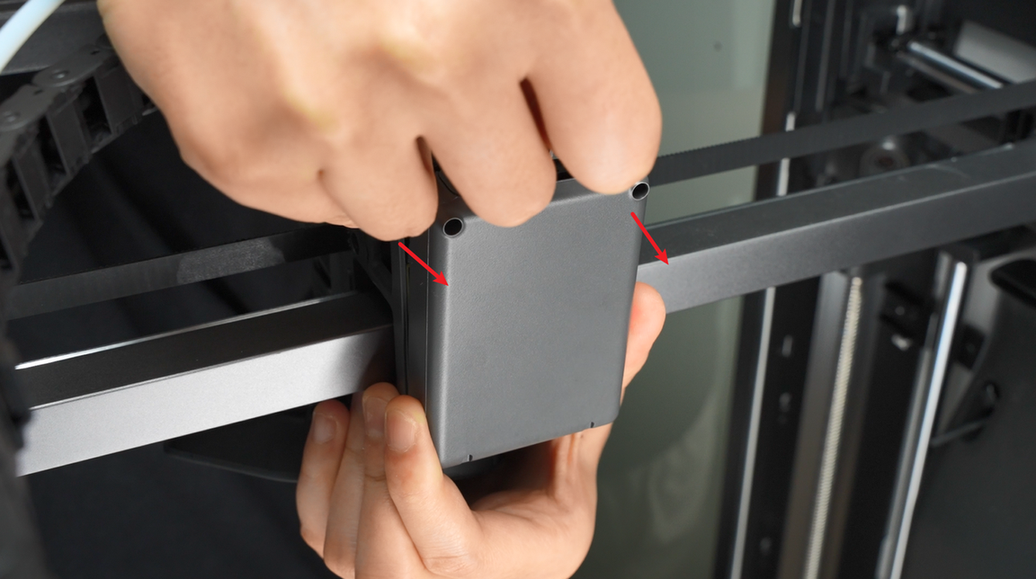

- Después de abrir la cubierta de interfaz, inserte los dedos y empuje suavemente la cubierta trasera del cabezal hacia atrás desde la pared interna.

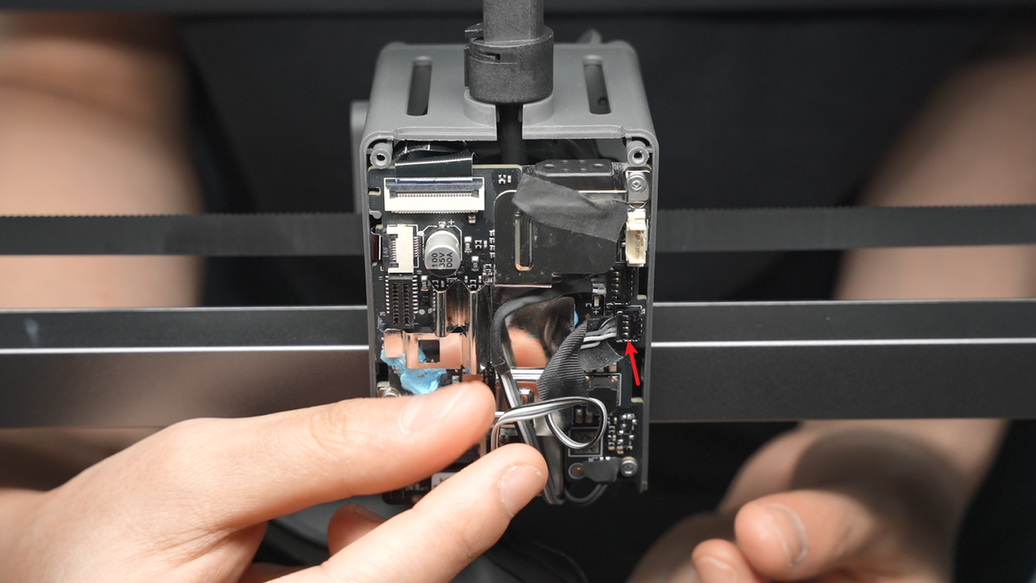

Paso 3: Desconectar el conector en la placa TH

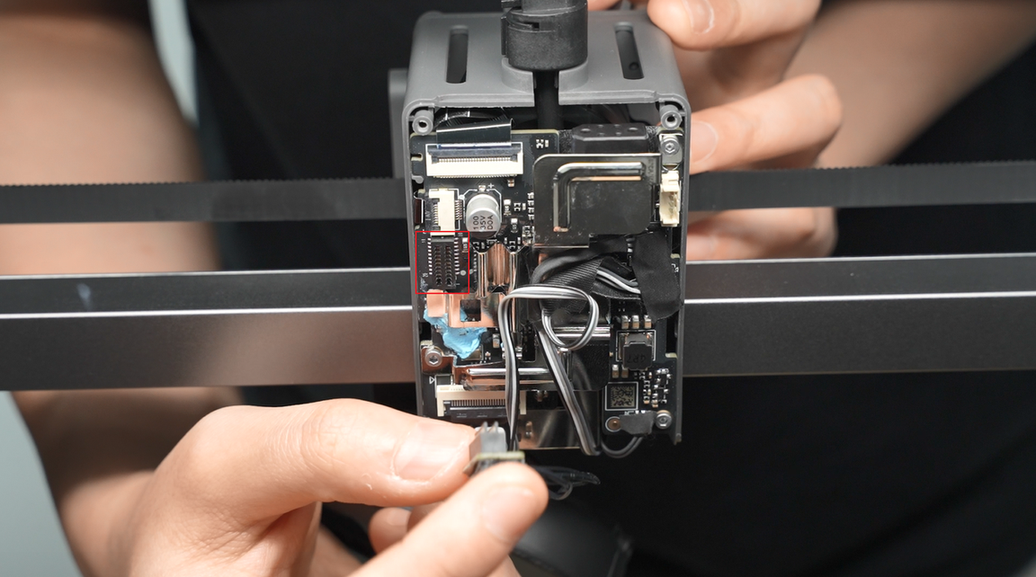

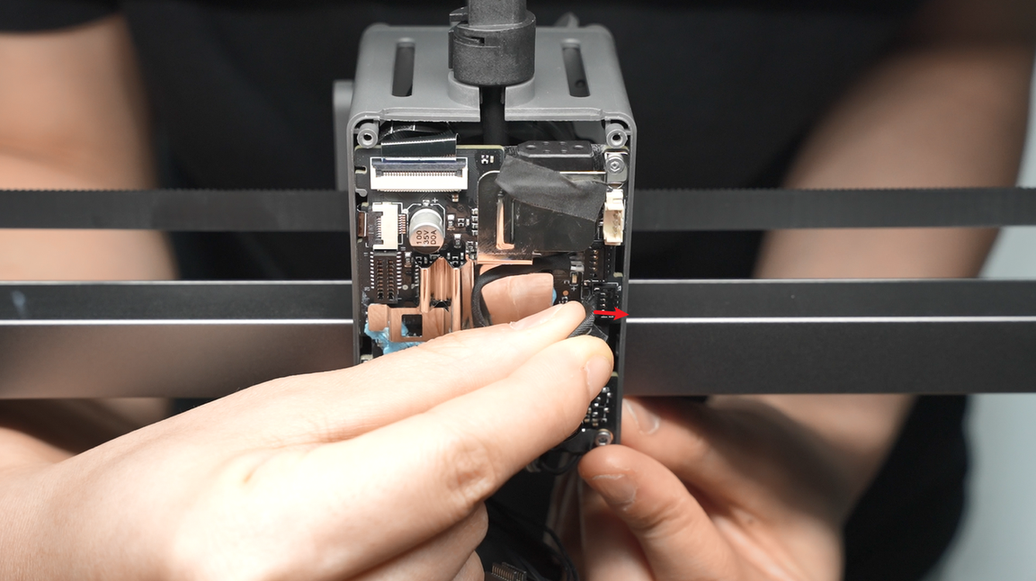

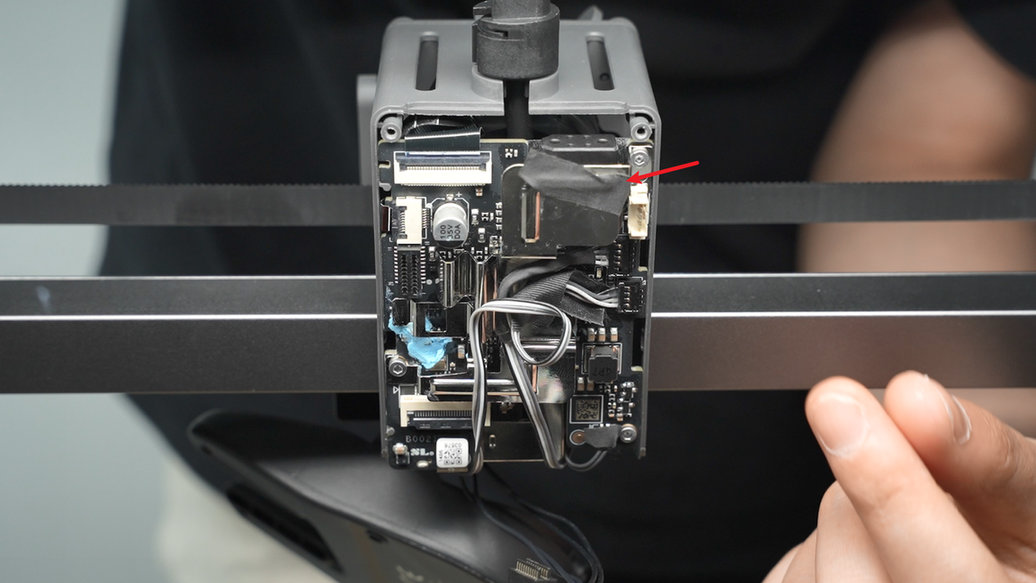

- Desconecte el conector del ensamblaje de calentamiento del hotend;
- Retire la cinta de acetato del conector del ventilador de capa;
Guarde la cinta, ya que la necesitará para volver a colocarla durante la instalación.

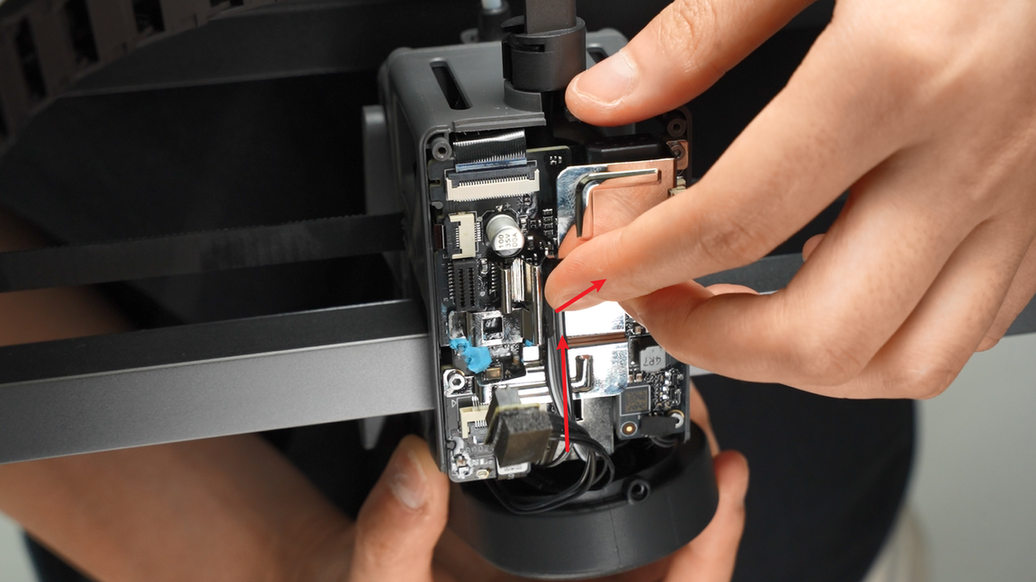

- Sostenga la raíz del conector y aplique fuerza en la dirección perpendicular a la placa de circuito impreso para desconectar el conector del ventilador de capa.
Paso 4: Retirar el hotend
Consulte esta guía para retirar el hotend.
Paso 5: Retirar el ensamblaje de calentamiento del hotend

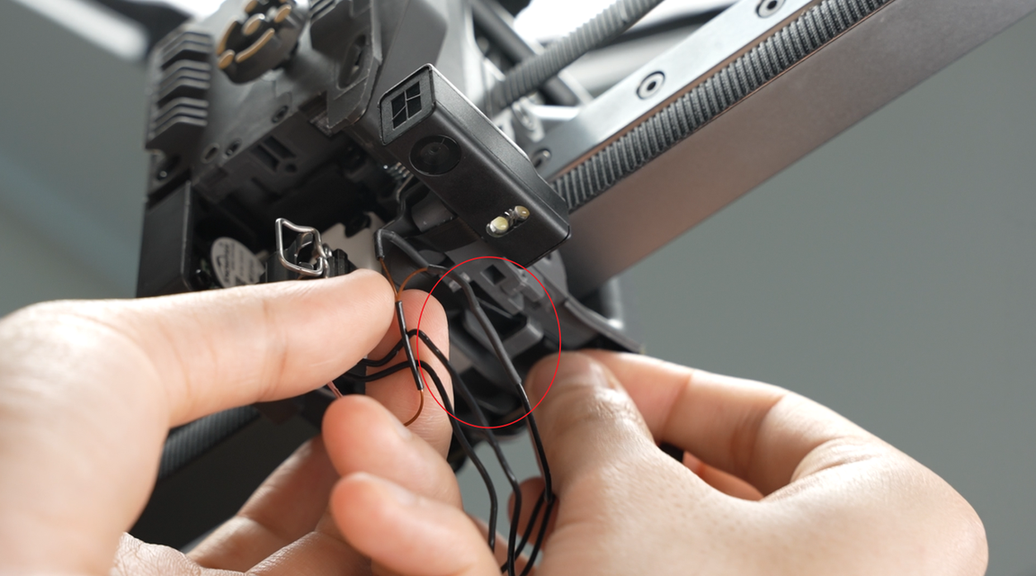

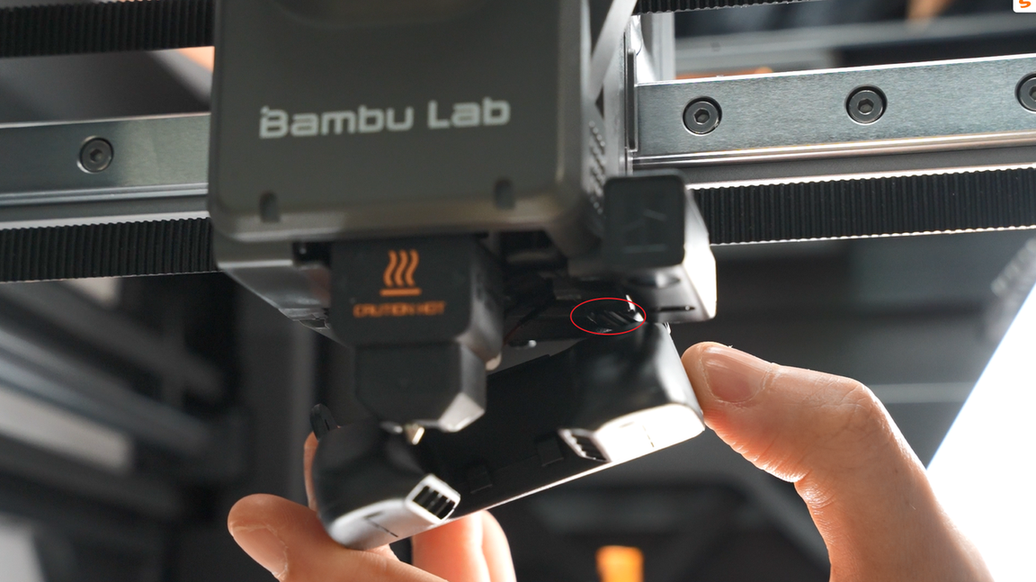

- Saque el cable del ventilador de capa y el cable de calentamiento del hotend del ranura de gestión de cables;

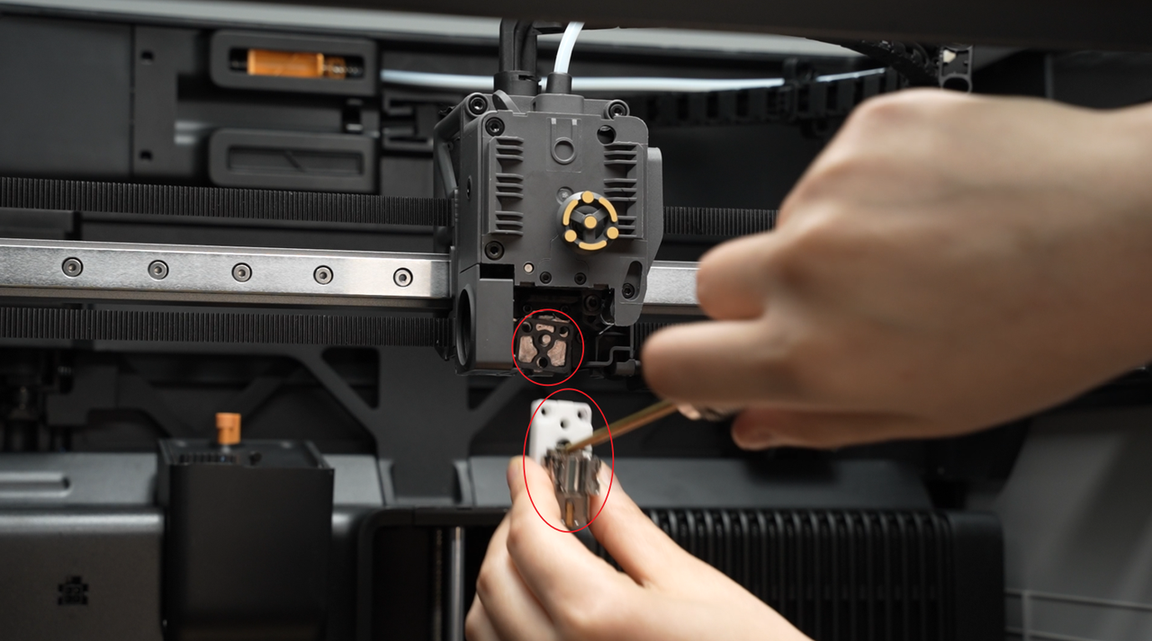

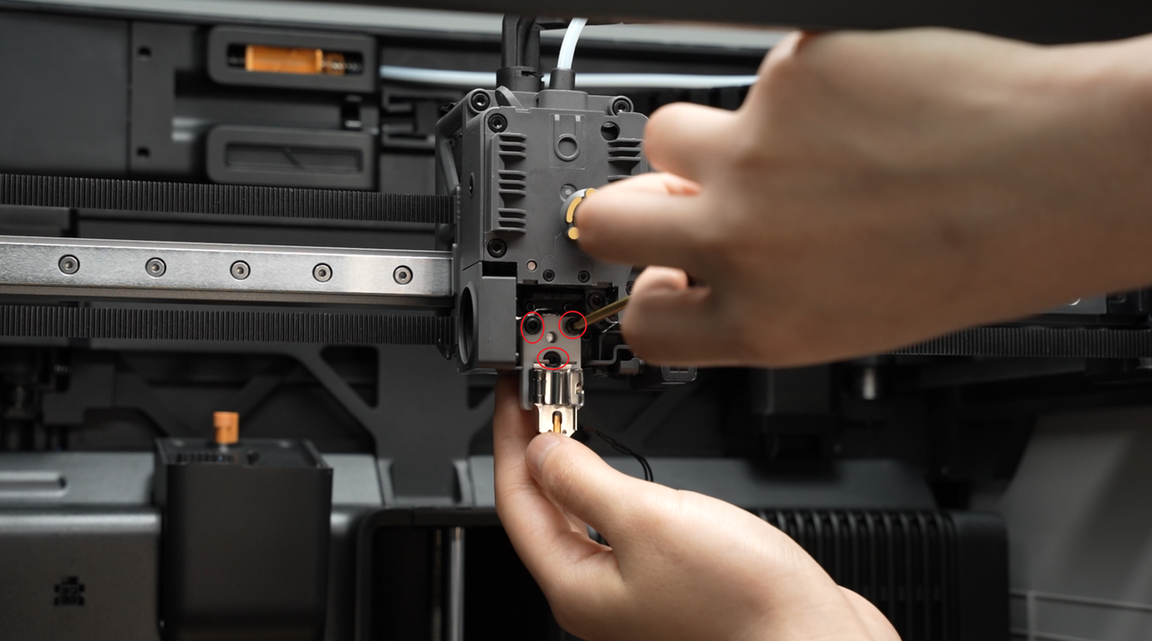

- Retire los 3 tornillos del ensamblaje de calentamiento del hotend y quite el ensamblaje de calentamiento del hotend y el protector térmico gris;
Instalar el ensamblaje de calentamiento del hotend

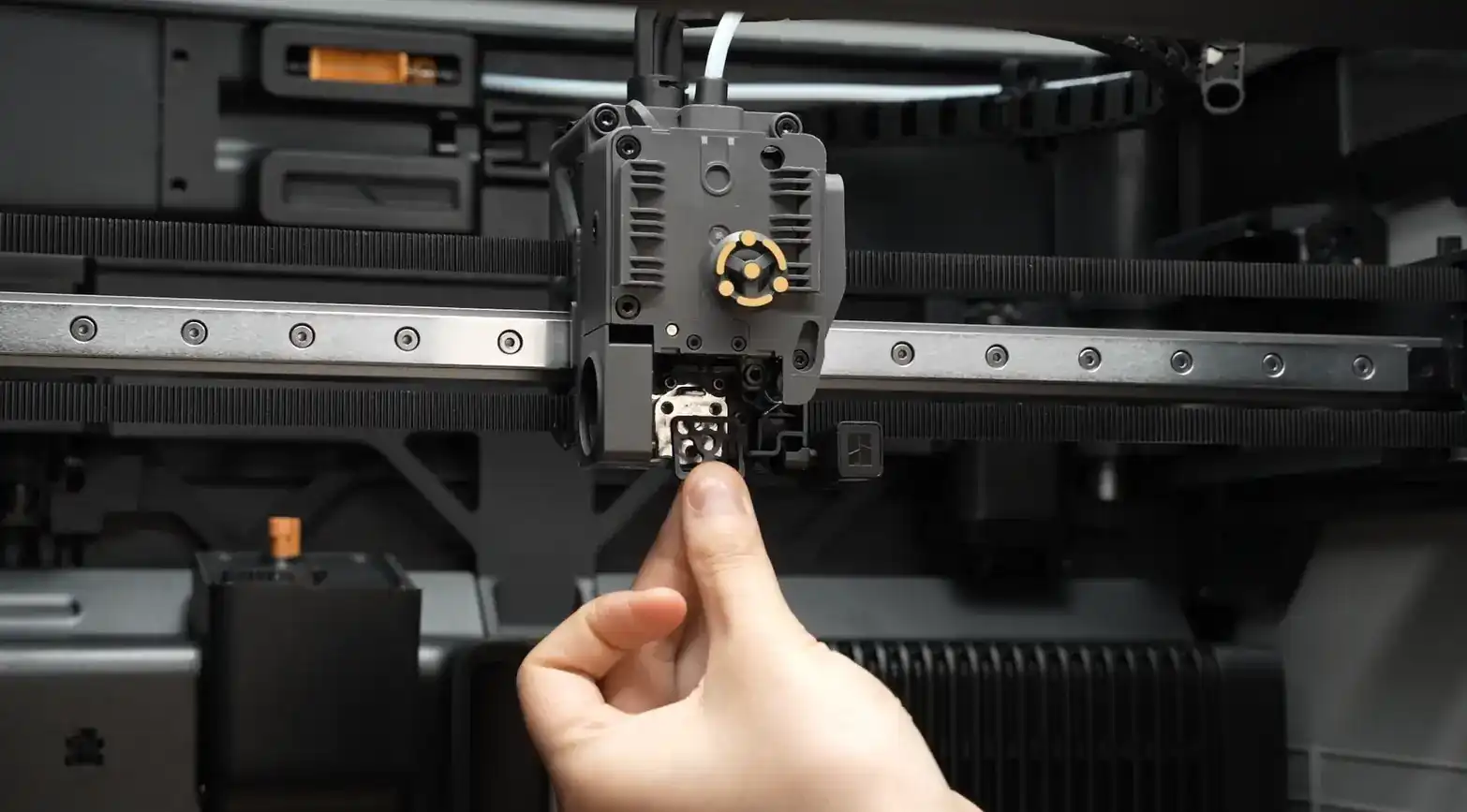

Paso 1: Instalar el nuevo ensamblaje de calentamiento del hotend
- Instale el protector térmico (muy importante, no omita este paso), alinee con los agujeros de los tornillos y el punto de posicionamiento central, e instale nuevamente el ensamblaje de calentamiento del hotend;
- Apriete los 3 tornillos de fijación;

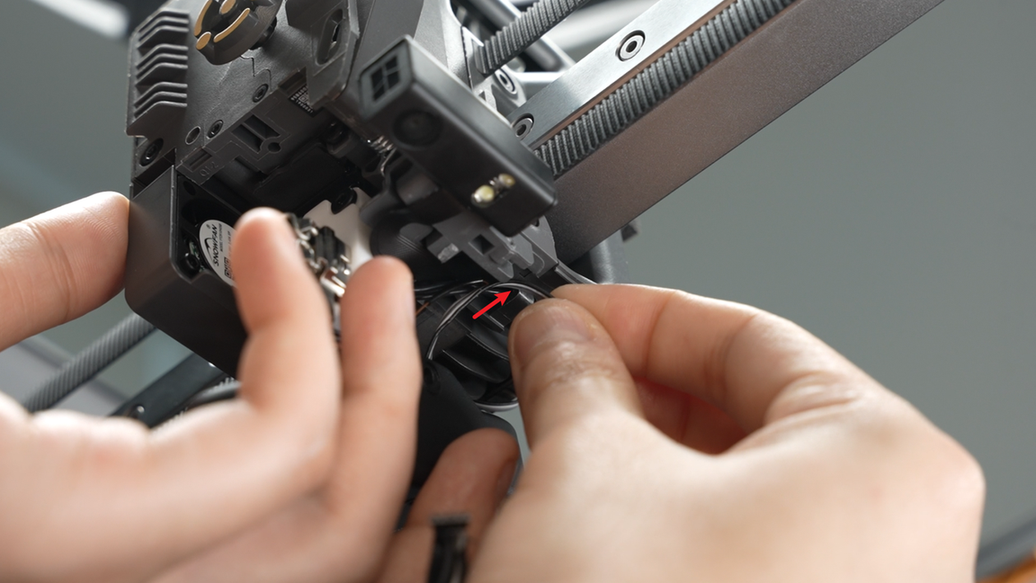

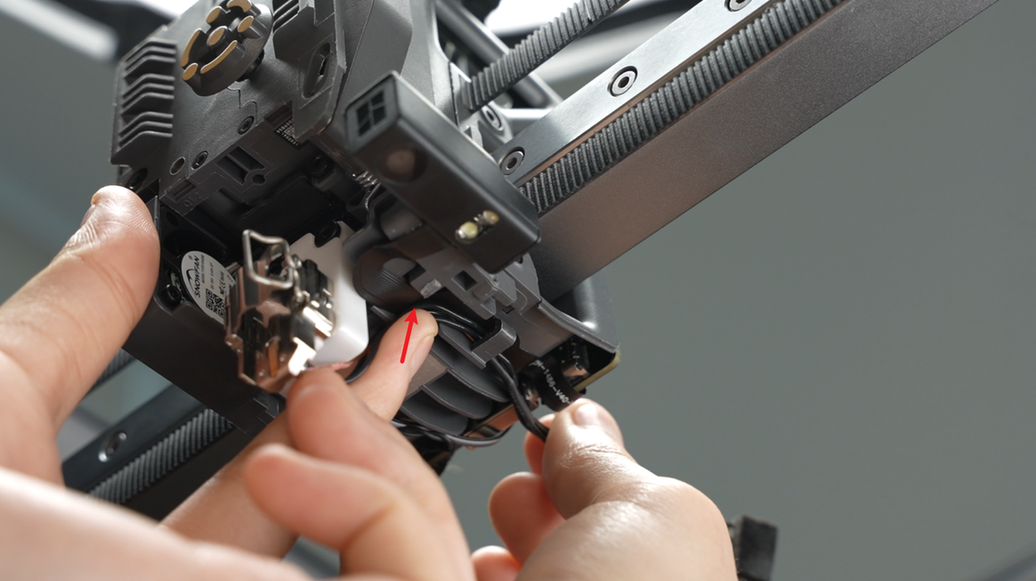

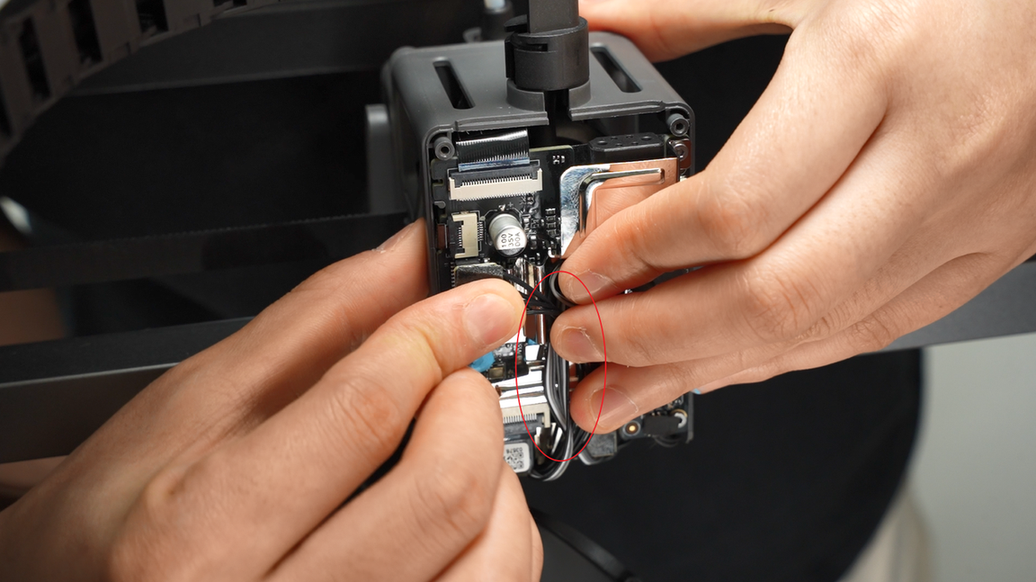

- Enganche el cable del nuevo ensamblaje de calentamiento del hotend en la ranura de gestión de cables. Después de enganchar el cable, presione el área indicada por la flecha como se muestra en el video.
Inserte el cable del ventilador de capa en el clip de cable;
Paso 2: Instalar el hotend
Consulte esta guía para instalar el hotend.
Paso 3: Conectar el conector en la placa TH

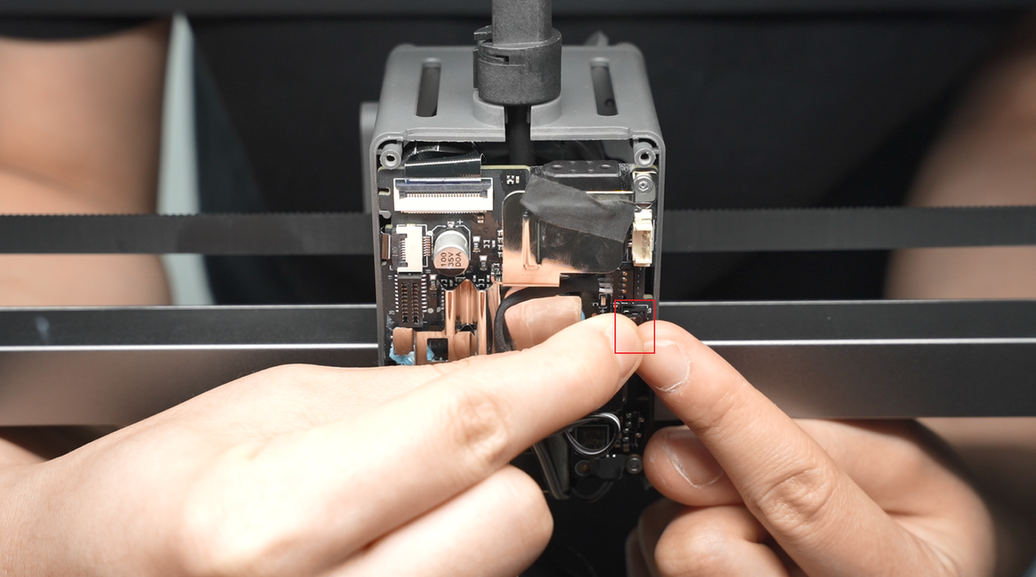

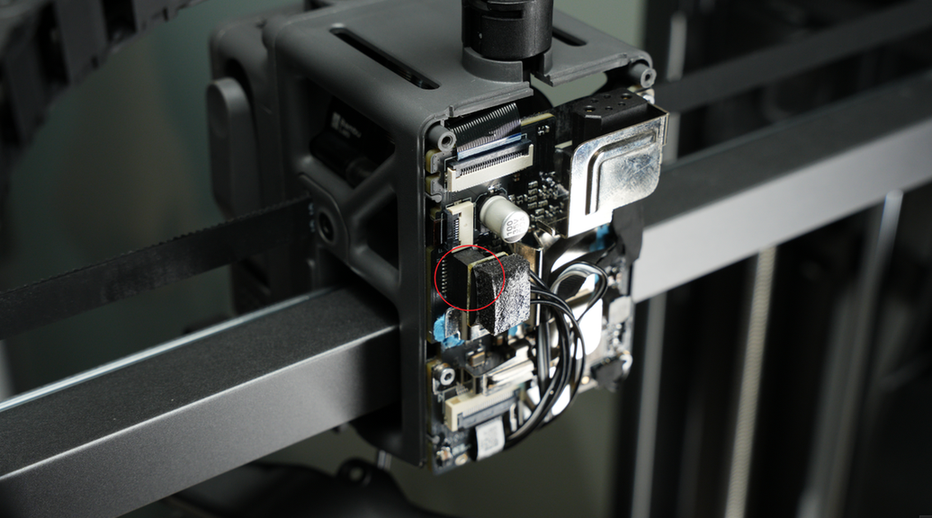

- Conecte el cable del ventilador, con el conector de la clavija orientado hacia el socket en la placa TH (los puntos de soldadura metálicos de la clavija enfrentan la parte posterior de la carcasa), alinee y presione la clavija;
- Vuelva a colocar la cinta de acetato;

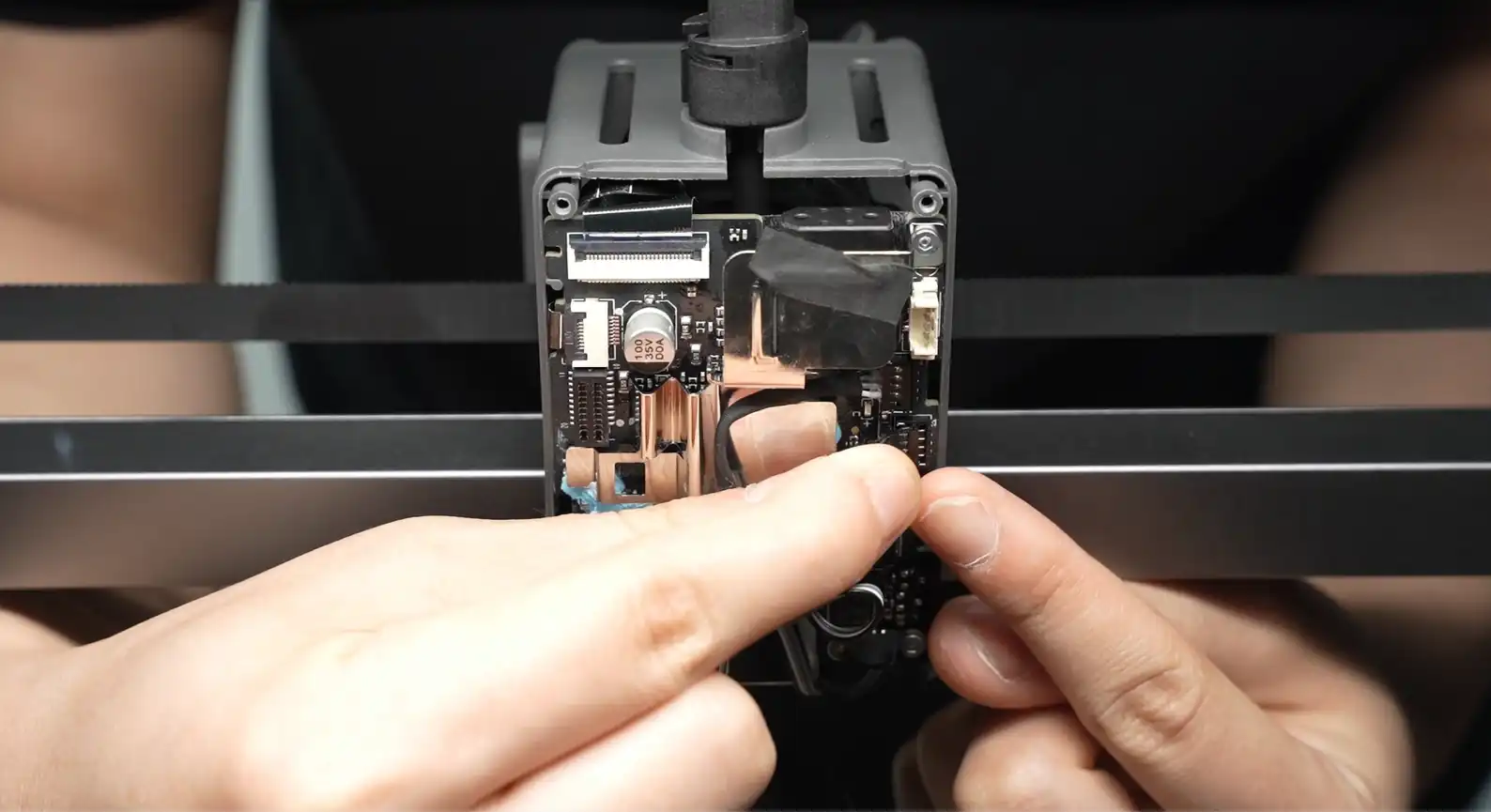

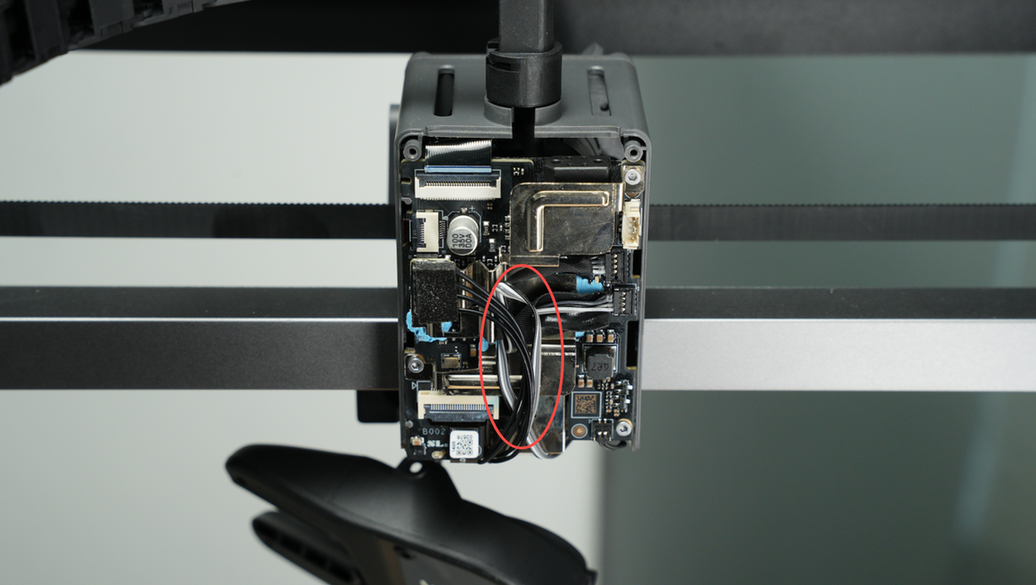

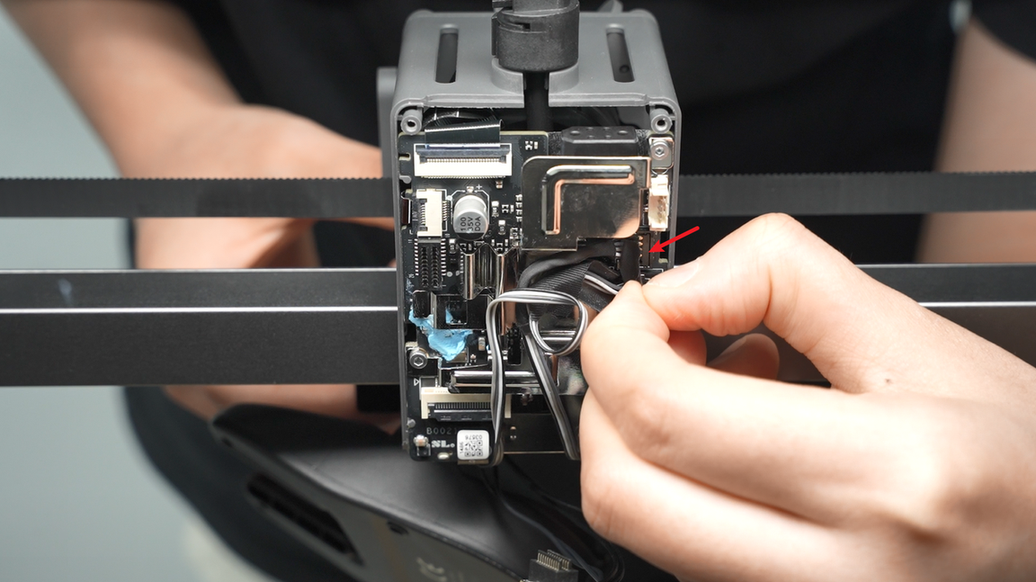

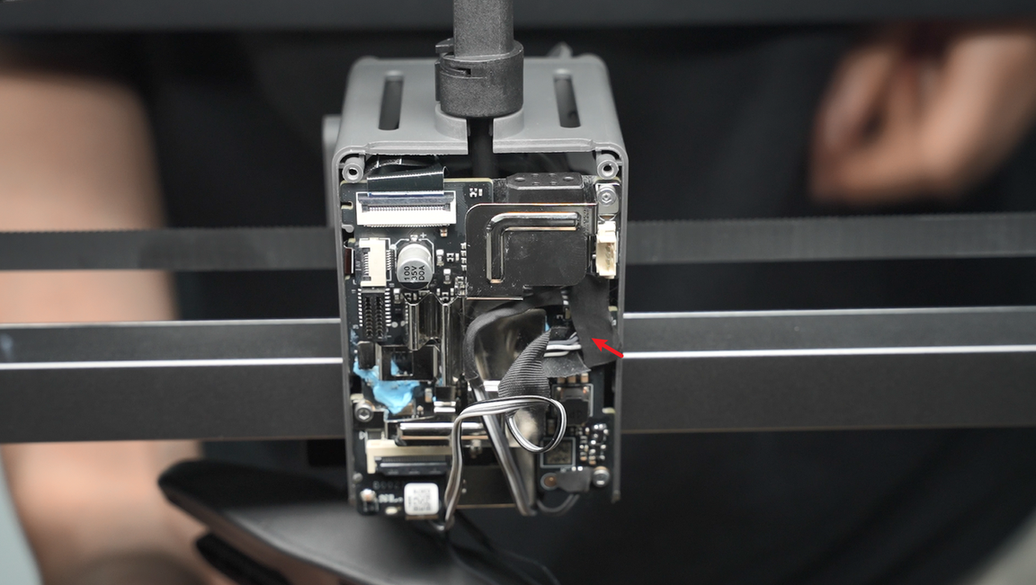

- Alinee previamente los agujeros de los tornillos del ventilador, organice el cable del ventilador en la placa TH, tire hacia arriba y doble el cable excedente para evitar que quede aplastado por la carcasa del ventilador o la cubierta trasera del cabezal, lo que podría causar fallos en el ventilador.
- Después de organizar los cables, inserte el conector del ensamblaje de calentamiento del hotend y use el conector y cable del ensamblaje de calentamiento del hotend para presionar el cable del ventilador de capa.
Al insertar el ensamblaje de calentamiento del hotend, asegúrese de que esté alineado con los agujeros y no esté desalineado.

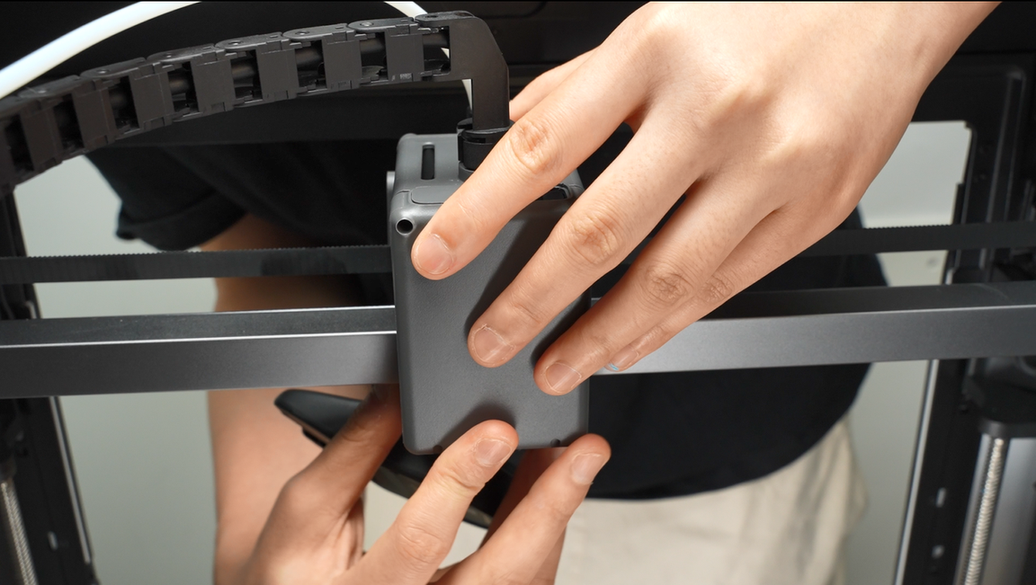

Paso 4: Instalar la cubierta trasera del cabezal

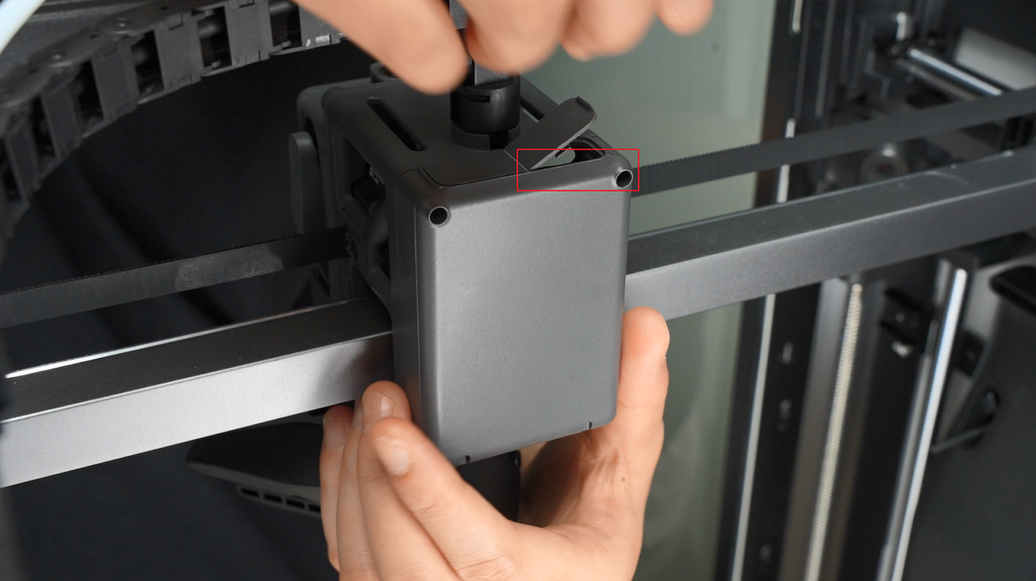

- Instale la cubierta trasera del cabezal;
- Después de la instalación, verifique que el cable del ventilador de capa esté en el surco dedicado para evitar que quede comprimido por el marco de la cubierta trasera;
- Bloquee los 2 tornillos de fijación de la cubierta trasera.

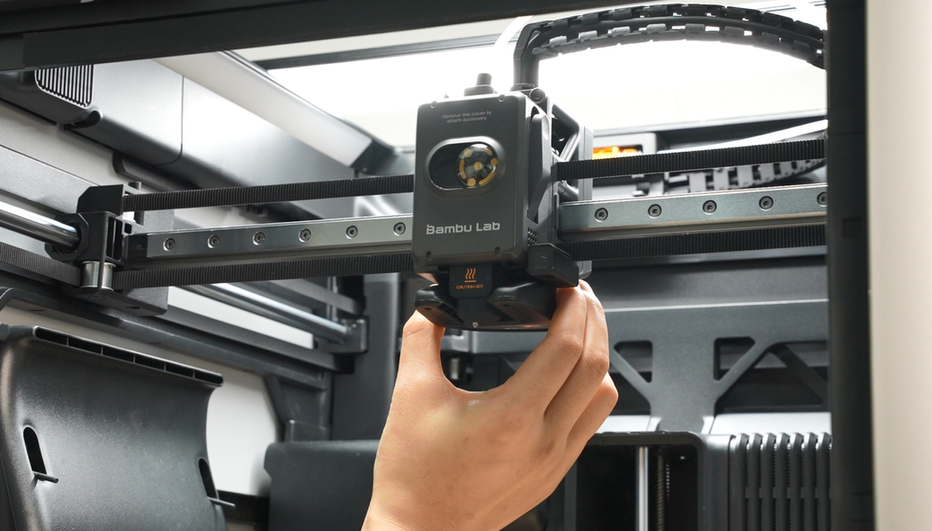

Paso 5: Instalar el ventilador de capa

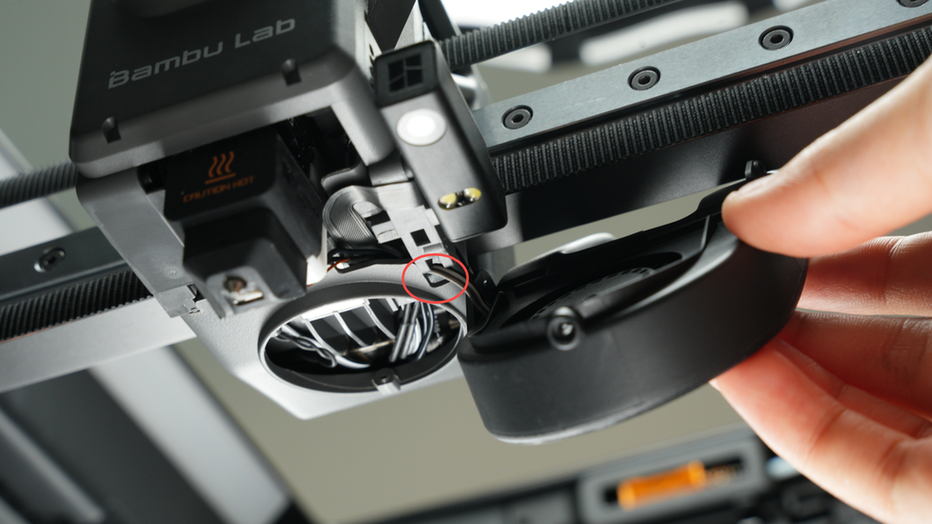

- Alinee con los agujeros de los tornillos e instale el ventilador de capa; al sujetar el ventilador, tenga cuidado de no presionar el cable del ventilador.
Si el cable es demasiado largo, regrese al paso 1 de la guía de instalación para doblar el cable excedente primero.
- Bloquee 3 tornillos para asegurar el ventilador de capa.
Confirmación de función
Para asegurar que todo funcione correctamente, establezca la temperatura del hotend en 100°C. Si la configuración es exitosa, la temperatura correspondiente se mostrará en la pantalla.
Calibración del equipo
Se recomienda realizar una calibración completa de la impresora después de esta operación.
Se recomienda fuertemente limpiar la placa PEI texturizada antes de usarla ya que la placa de impresión podría haberse contaminado durante este proceso.
Posibles problemas y soluciones
Si encuentra problemas durante la instalación del nuevo ensamblaje de calentamiento del hotend, verifique los siguientes problemas potenciales y soluciones:
La temperatura del hotend es 0°C
Verifique el conector del ensamblaje de calentamiento del hotend para asegurarse de que esté insertado correctamente. Consulte Paso 5 Conectar cables. Los pines del conector deben alinearse cuidadosamente con la placa TH.
Si el problema persiste, el cable del termistor podría estar dañado (cable blanco).
El hotend no calienta
Verifique el conector del ensamblaje de calentamiento del hotend para asegurarse de que esté insertado correctamente. Consulte Paso 5 Conectar cables. Los pines del conector deben alinearse cuidadosamente con la placa TH.
Si el problema persiste, el cable del calentador podría estar dañado (cable translúcido).
Problemas en la primera capa
Asegúrese de que los tornillos del ensamblaje del calentador del hotend estén apretados y de que la función de nivelación de la cama caliente esté habilitada antes de comenzar la impresión.
Consulte H2S Series First Layer Printing Quality Issues and Solutions para más problemas y soluciones relacionados.
Notas finales
Esperamos que esta guía brinde información útil para ayudarle a resolver el problema. Si tiene alguna pregunta sobre este documento, comuníquese con nuestro equipo de atención al cliente, y estaremos encantados de responder sus preguntas y brindarle asistencia. Haga clic aquí para acceder a Bambu AI, y haga clic aquí para presentar un ticket de servicio.
