Cama Caliente

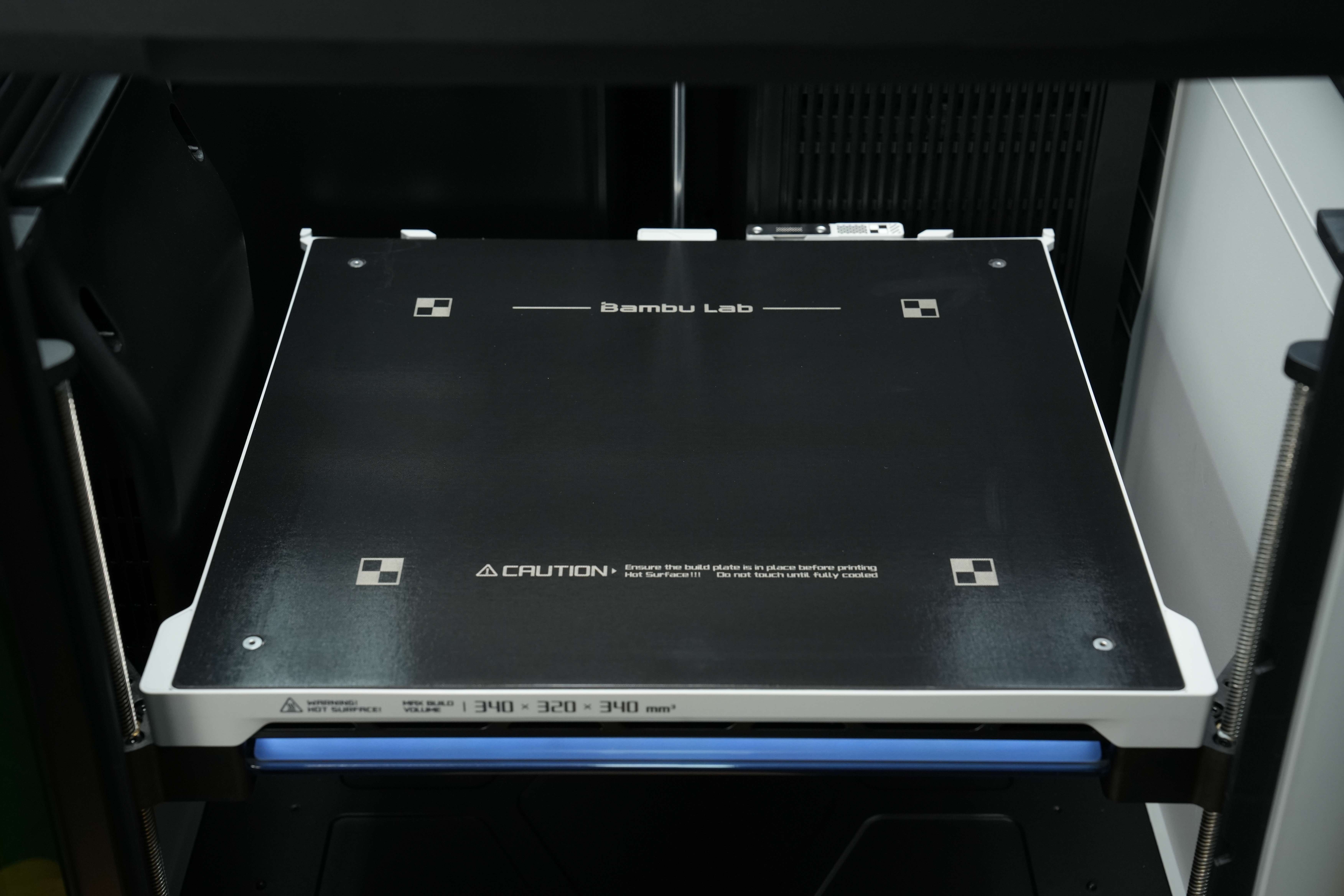

La cama caliente de la impresora está instalada dentro de la cámara de la impresora y puede moverse hacia arriba y hacia abajo a lo largo del eje Z. Se calienta según la temperatura establecida por el usuario para garantizar una adhesión adecuada del modelo a la placa de impresión y evitar deformaciones.
Las piezas de repuesto para la cama caliente incluyen lo siguiente:
-
Cama caliente (preinstalada con cable de estado H2S) * 1
-
Tornillos M3x8 (para fijar la cama caliente al deslizador del eje Z) * 6
-
Taps de silicona * 2
-
Tornillo STW3x5 (para fijar el cable de tierra de la cama caliente) * 1
Cuándo utilizar
-
La cama caliente no se calienta, y el diagnóstico confirma que está defectuosa.
-
Daño físico o deformación notable que afecta su funcionamiento.
-
Confirmación por parte del soporte técnico oficial de Bambu Lab de que se requiere reemplazar la cama caliente.
Herramientas y materiales necesarios
-
Unidad de cama caliente nueva
-
Llave Allen H2.0
-
Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o el diagnóstico, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la cama caliente
Algunas de las imágenes de este artículo utilizan la cama caliente H2D. Los métodos para desmontar y montar la cama caliente son los mismos para H2S y H2D. Por lo tanto, ignore este detalle menor. Las imágenes son únicamente con fines ilustrativos.

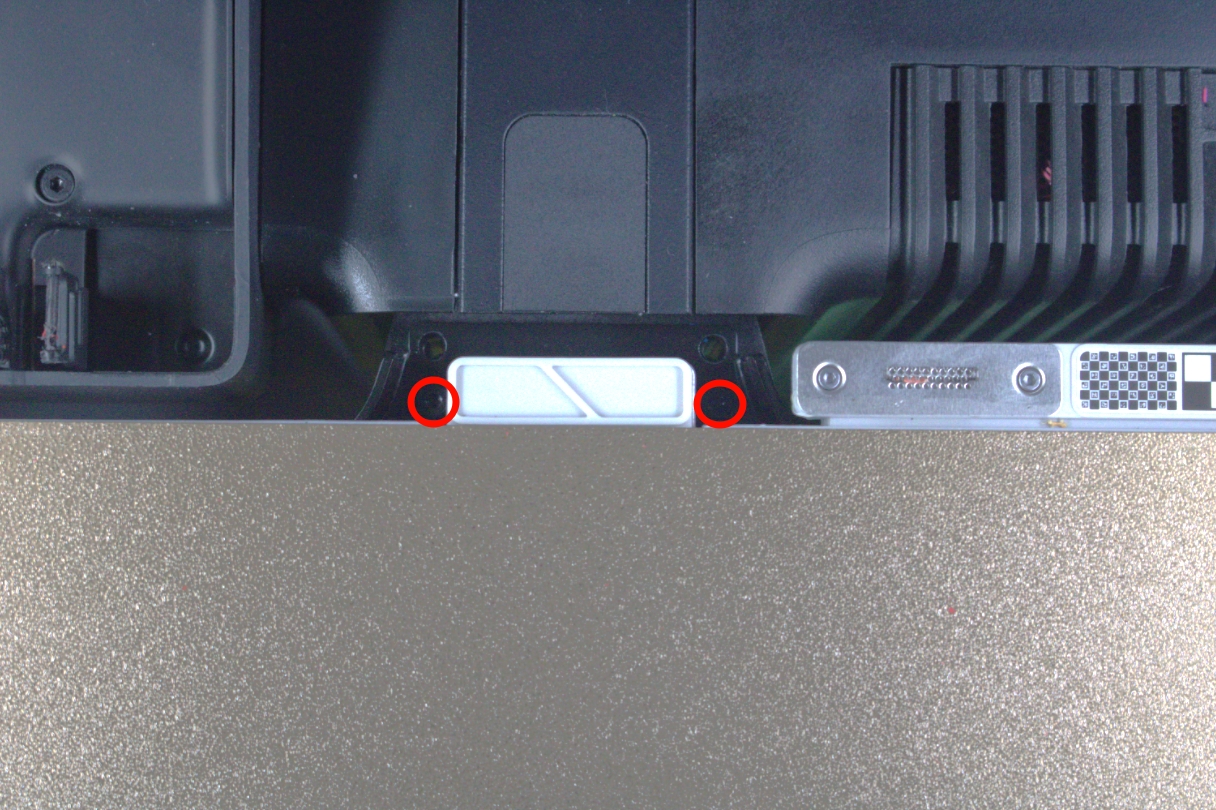

Paso 1: Retirar el indicador de estado y la bobina de calibración de desplazamiento de boquilla

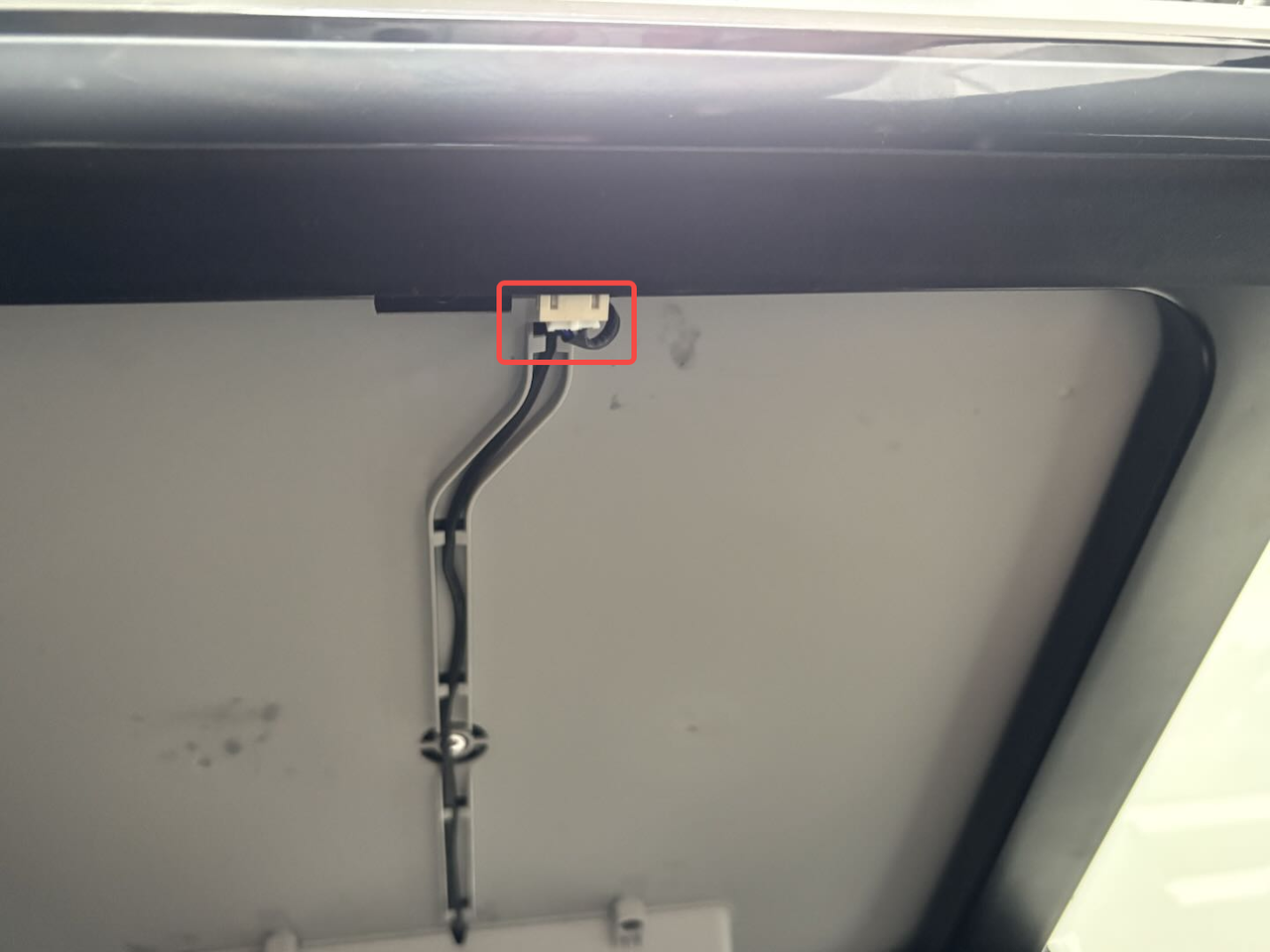

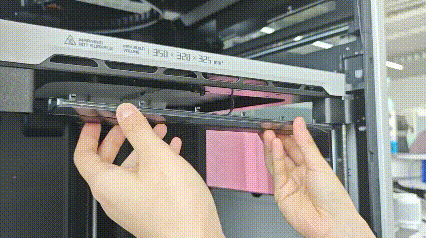

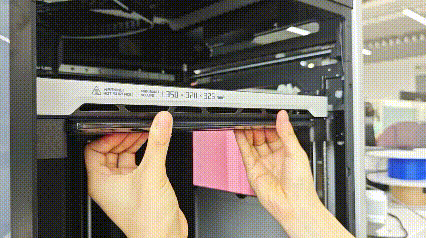

El indicador de estado está fijado a la cama caliente con clips. Primero, desconecte el conector del indicador de estado. Luego, sostenga el indicador de estado y empuje firmemente desde atrás para liberar el clip trasero. Una vez liberado el clip trasero, empuje el indicador de estado hacia atrás para liberar el clip delantero y retirelo.

Paso 2: Retirar el panel trasero, el conducto de purga y la cubierta de la placa AC
Consulte esta Wiki Reemplazar placa AC/placa AC para retirar en secuencia lo siguiente:
-
Panel trasero
-
Conducto de purga
-
Cubierta de la placa AC Dado que el reemplazo de la cama caliente no implica la placa AC, puede omitir los pasos relacionados con la retirada de la placa AC.
Paso 3: Desconectar el cable de la cama caliente

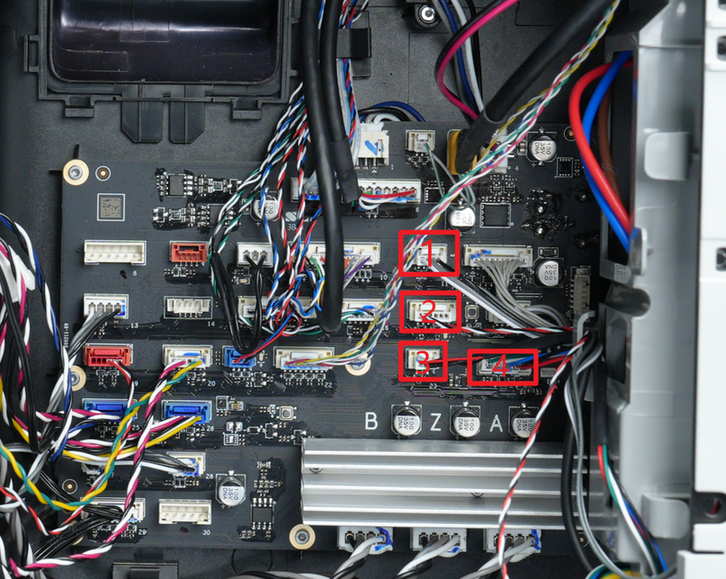

- Dado que los dos cables que conectan la cama caliente con la placa MC ya fueron retirados en el Paso 2, puede omitir este paso. Los dos cables son:
-
3: Conector del indicador de estado H2S
-
4: Cable de señal de cama caliente

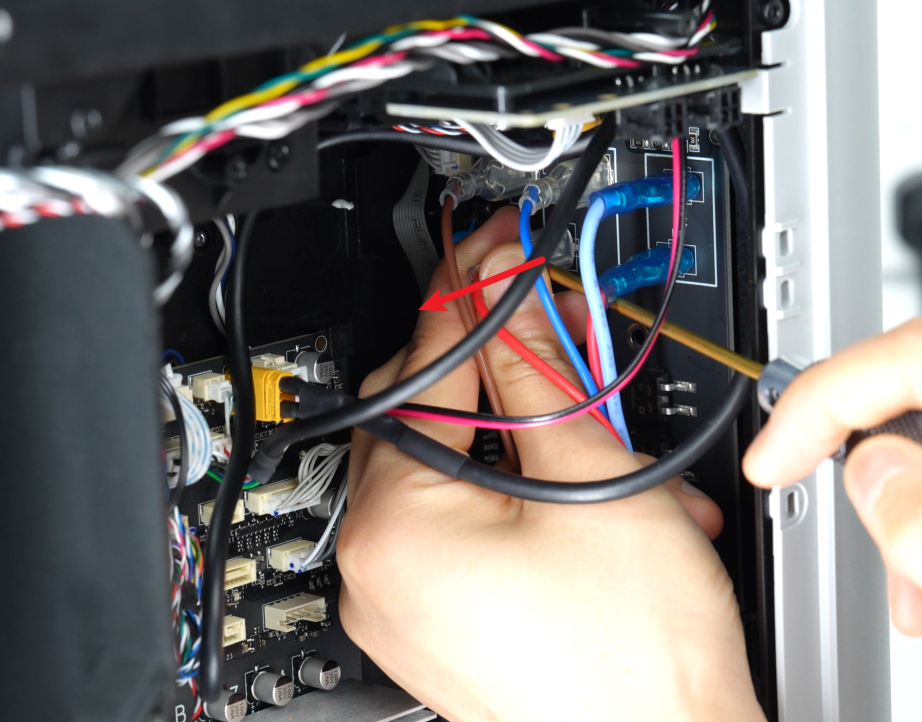

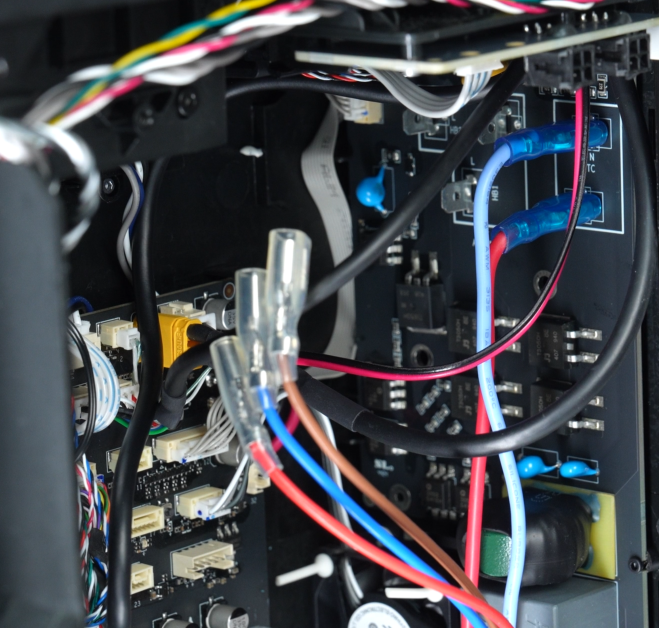

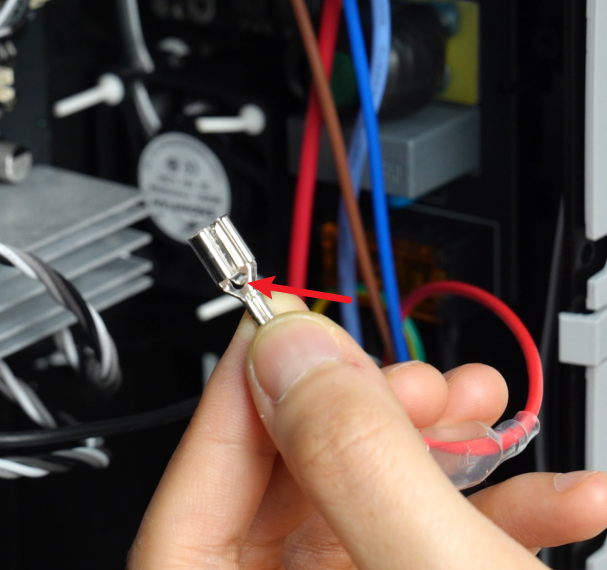

- Después de retirar los cables de alimentación del módulo de calentamiento, utilice pinzas para presionar el clip del conector del cable de alimentación de la cama caliente y retire los cables de alimentación. Retire los 3 cables de alimentación uno por uno.

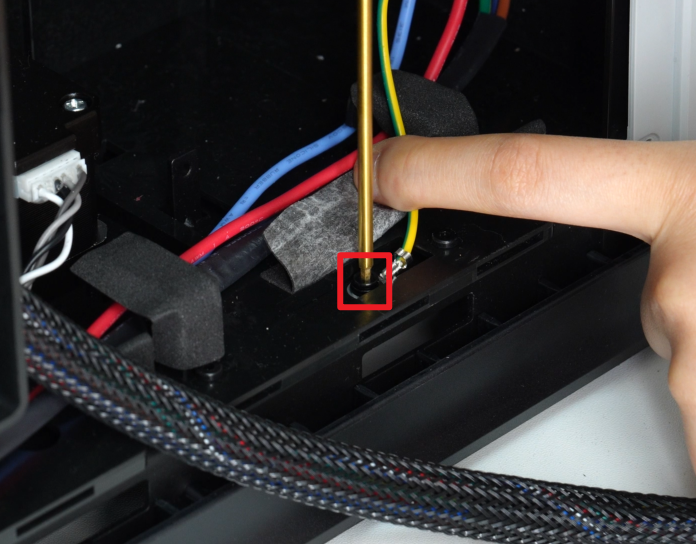

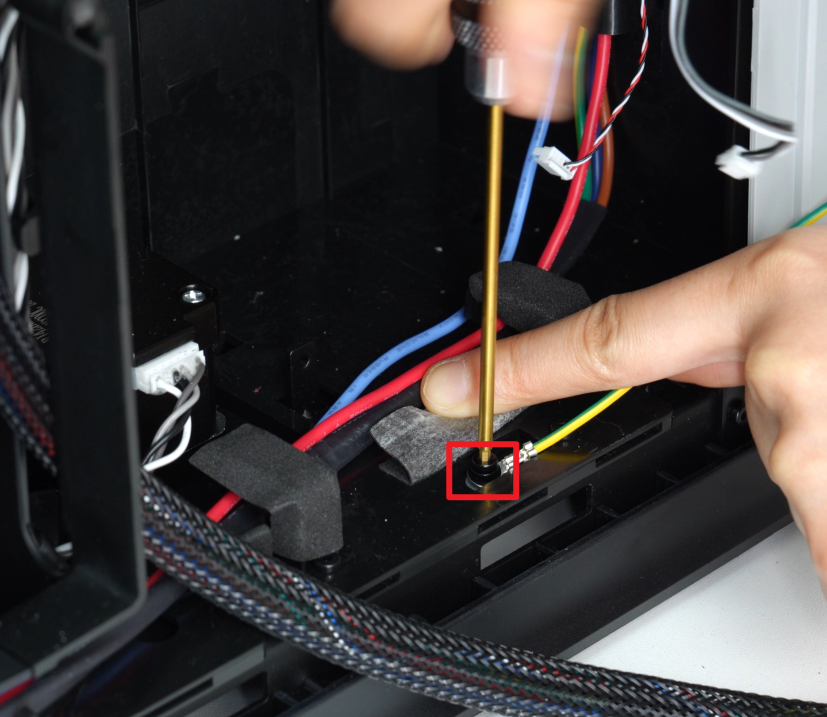

- Retire el cable de tierra de la cama caliente del clip y retire la espuma. Utilice una llave Allen H2.0 para aflojar el tornillo de fijación de tierra de la cama caliente (STW3x5) y libere el cable de tierra.

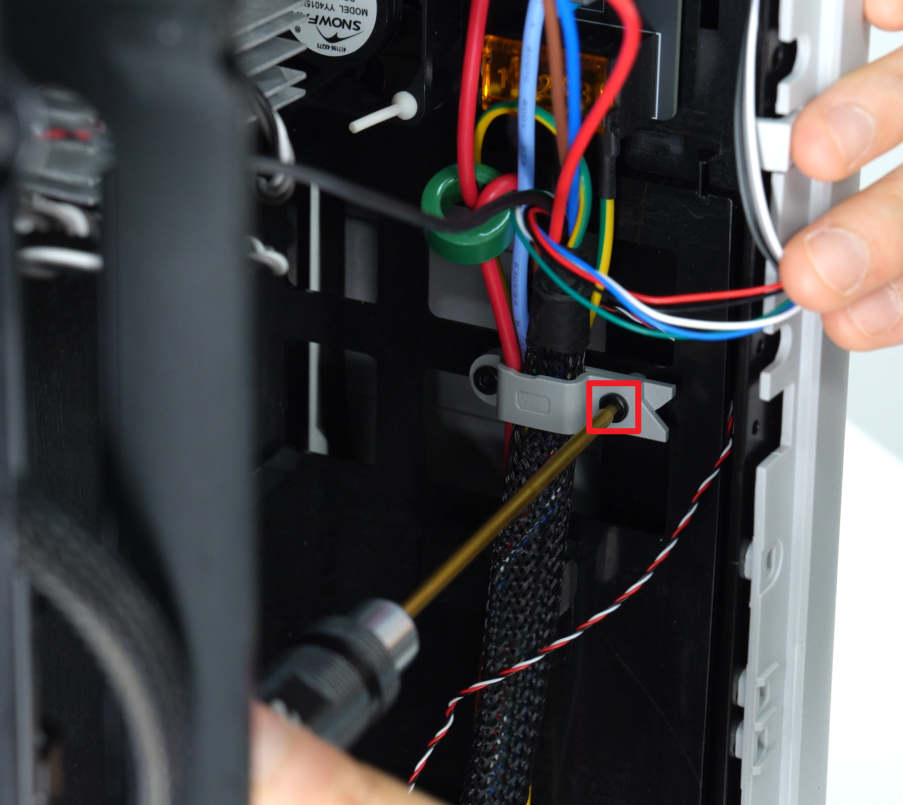

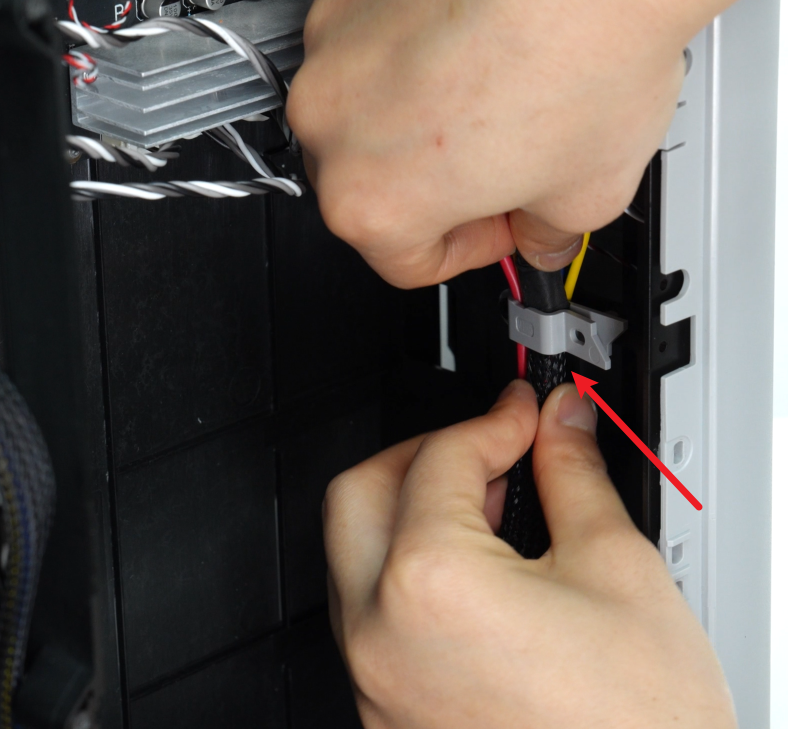

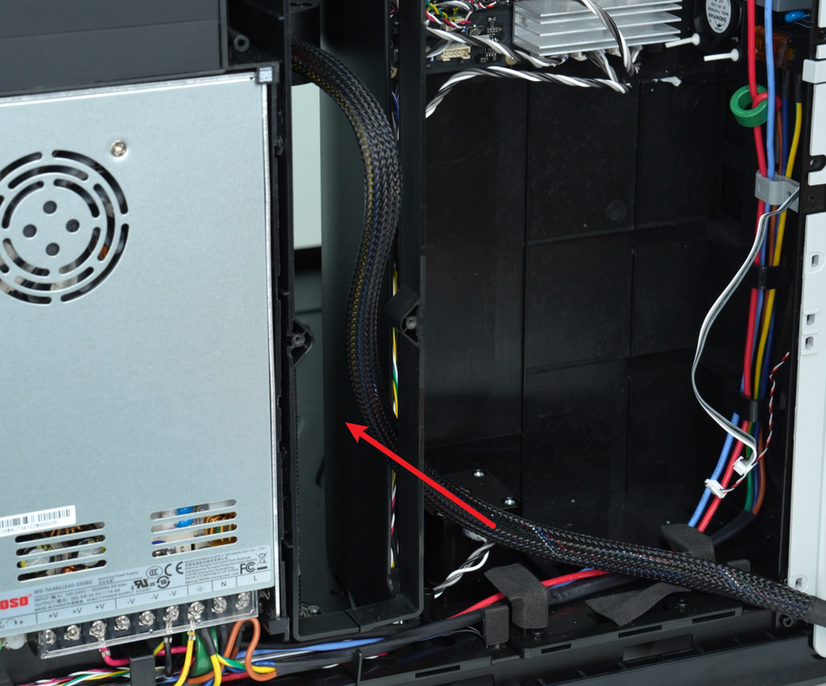

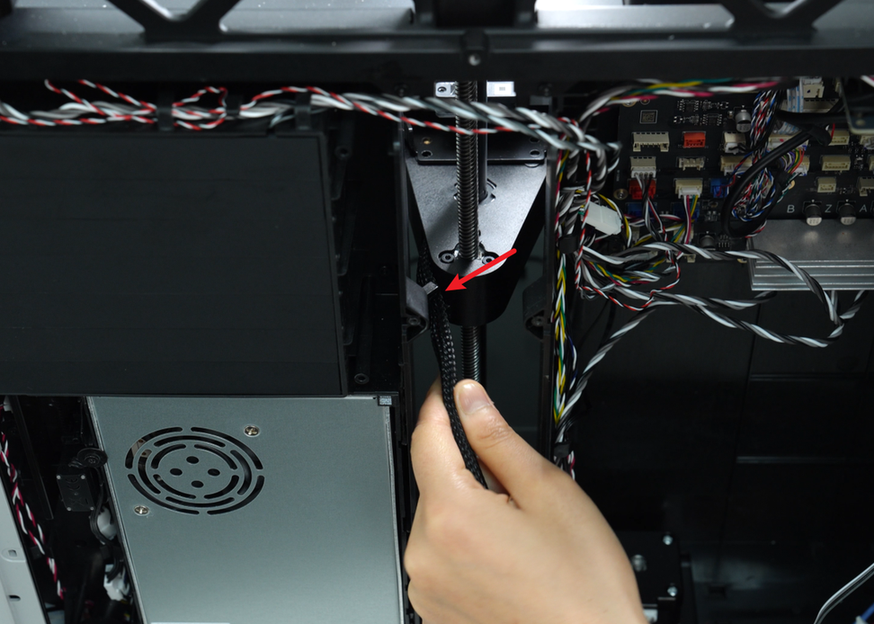

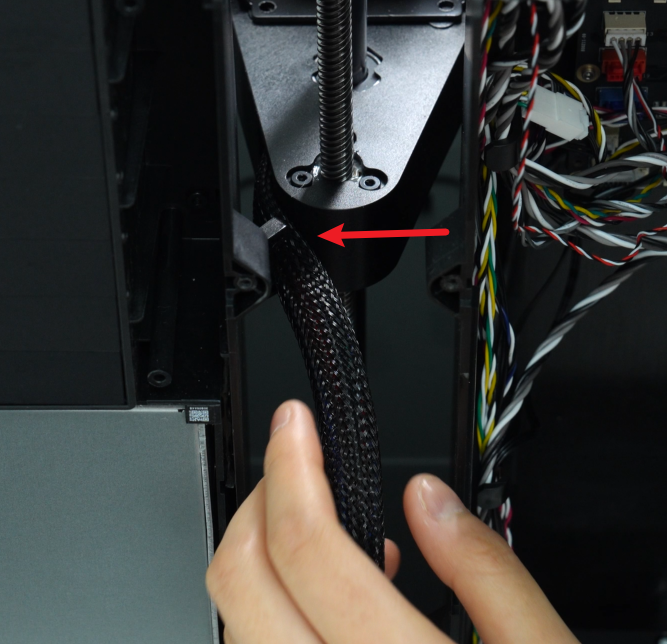

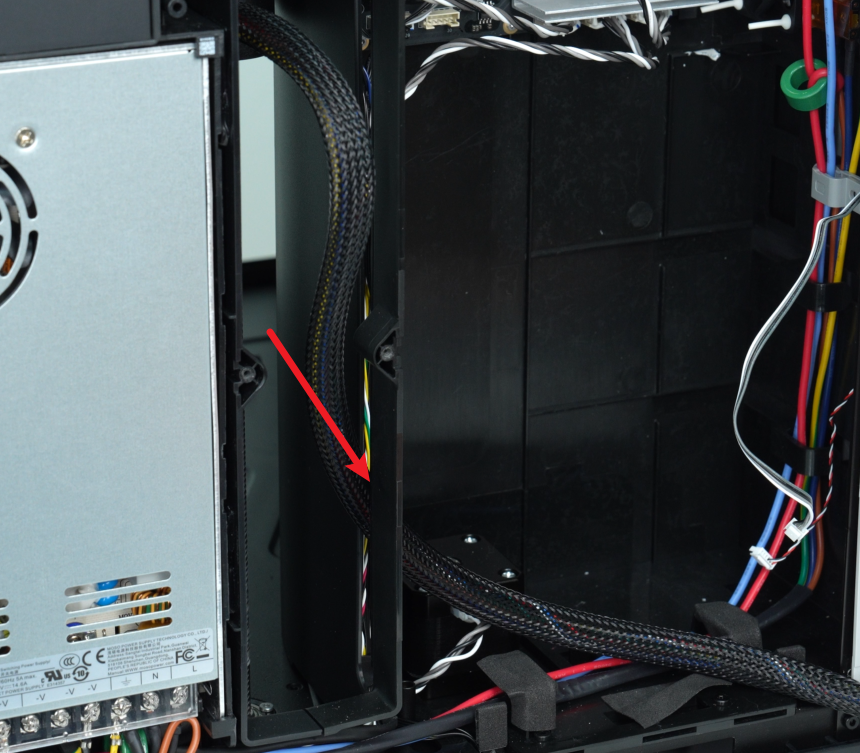

- Utilice una llave Allen H2.0 para aflojar el tornillo de fijación del clip del cable (BT3x12), abra el clip y extraiga los cables de la cama caliente. Luego, extraiga los cables de la brecha de la guía lateral y retirelos del clip detrás del deslizador del eje Z.




Paso 4: Retirar la cama caliente

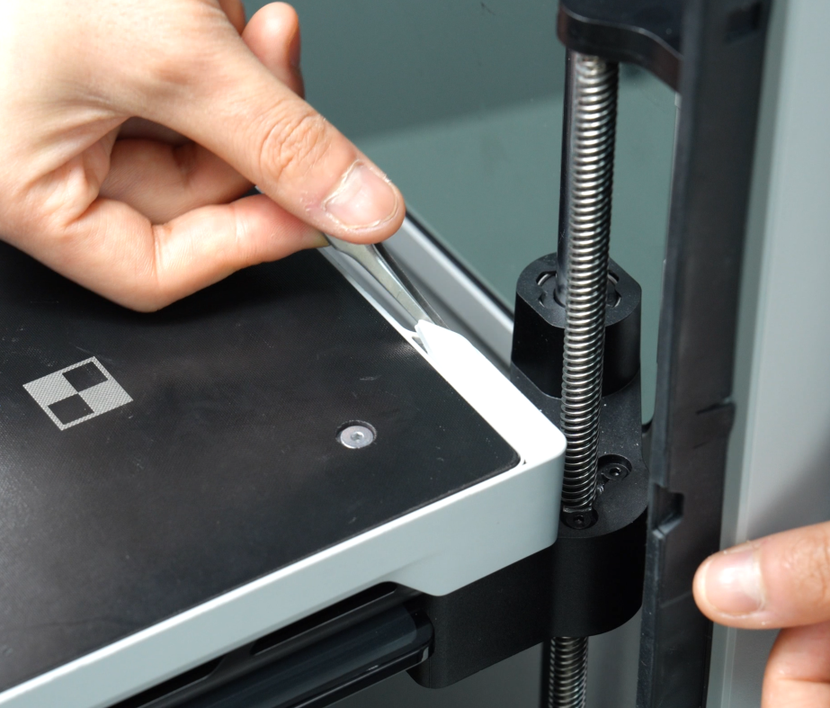

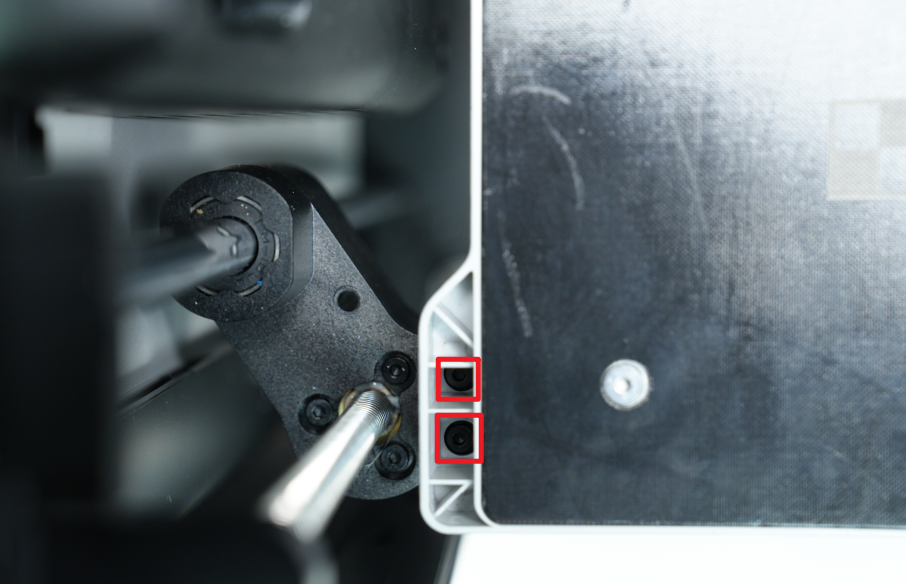

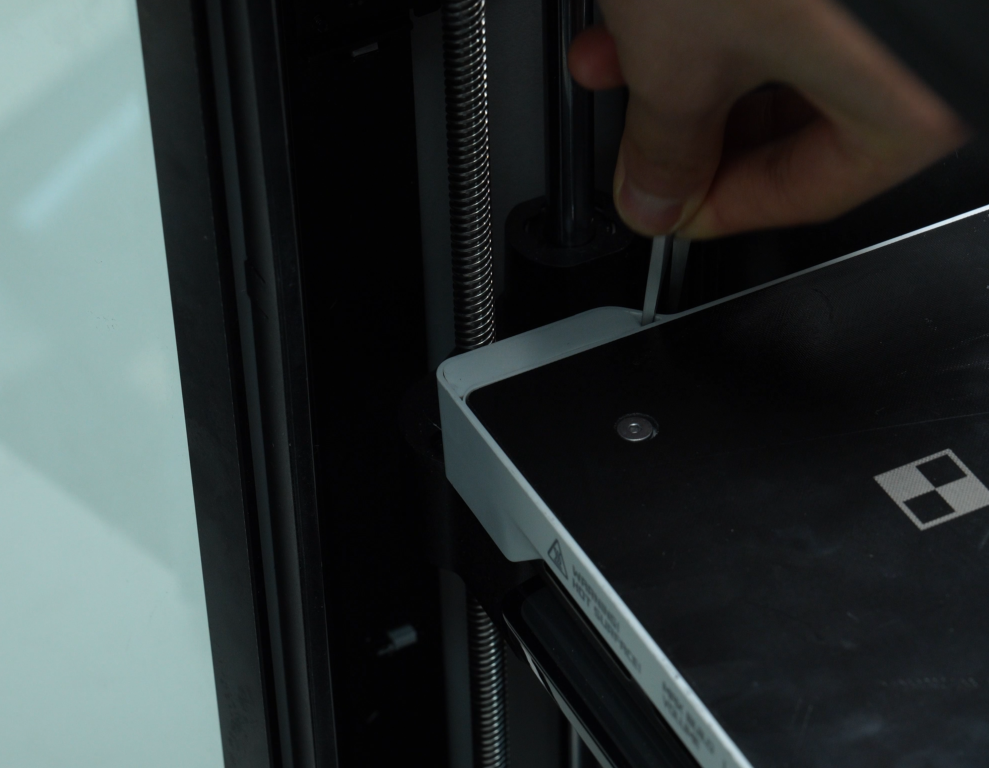

- Utilice una llave Allen H2.0 o pinzas para retirar los dos taps de silicona de los lados izquierdo y derecho de la cama caliente. Luego, utilice la llave Allen H2.0 para aflojar los 6 tornillos (M3x8) mostrados en las imágenes.

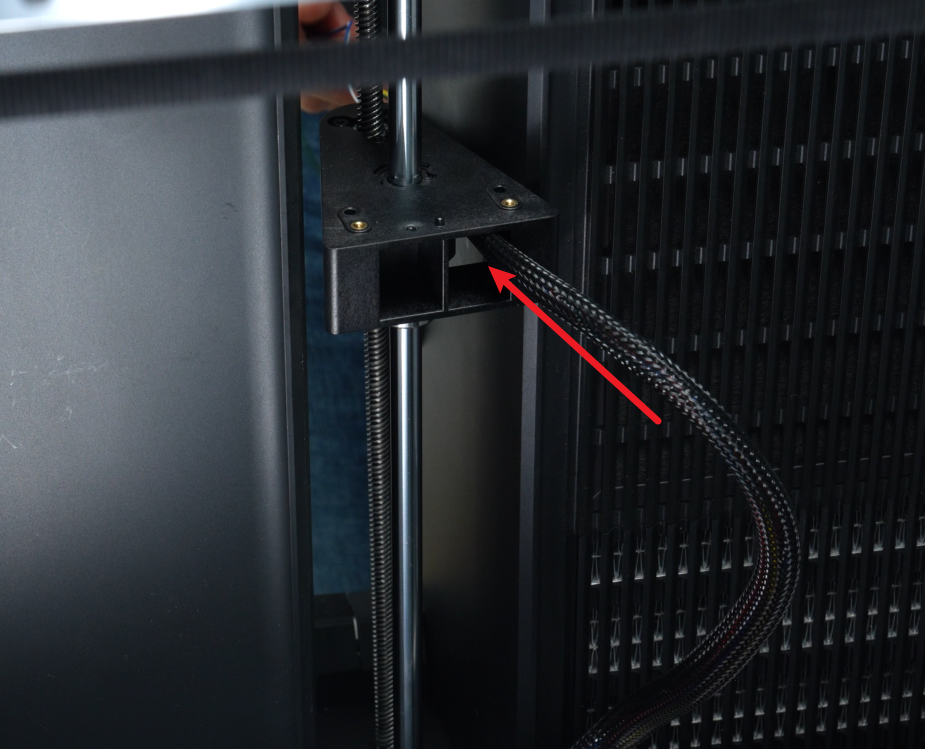

- Después de retirar todos los cables y aflojar los tornillos, levante ligeramente la cama caliente y extraiga los cables de la cama caliente del deslizador del eje Z. Retire los cables de las ligas de nailon uno por uno para evitar interferencias debido a la pequeña brecha del deslizador.


Instalar la cama caliente
Paso 1: Instalar la cama caliente

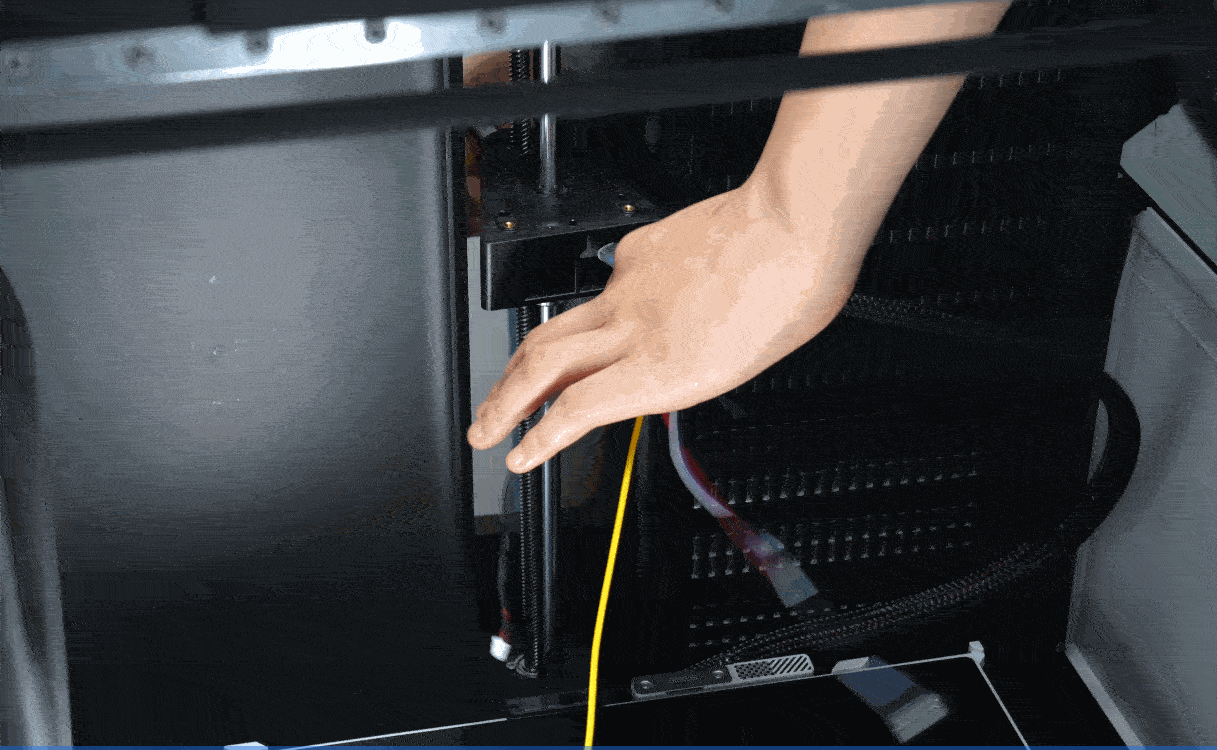

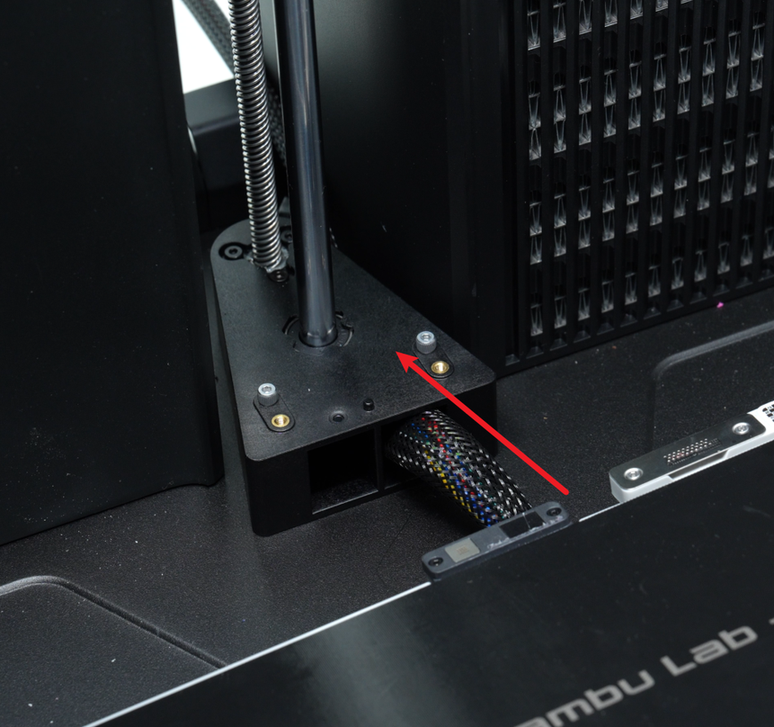

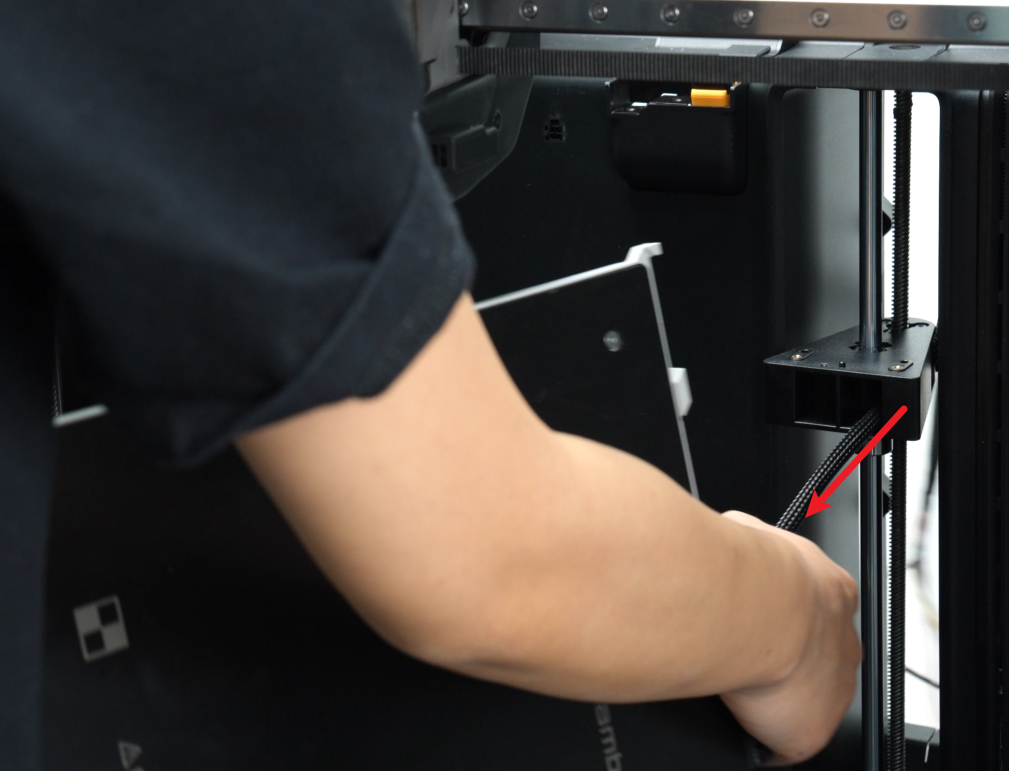

- Pase los cables de la cama caliente por los pequeños agujeros del deslizador del eje Z. Primero, pase los cables conectados a la placa AC, luego doble los cables restantes y páselos.
Primero, puede pasar el cable rojo.
Debido a la estrechez del agujero, es necesario retirar las cubiertas de silicona de los cables azul y marrón respectivamente, y luego pasarlos por el pequeño agujero uno por uno.

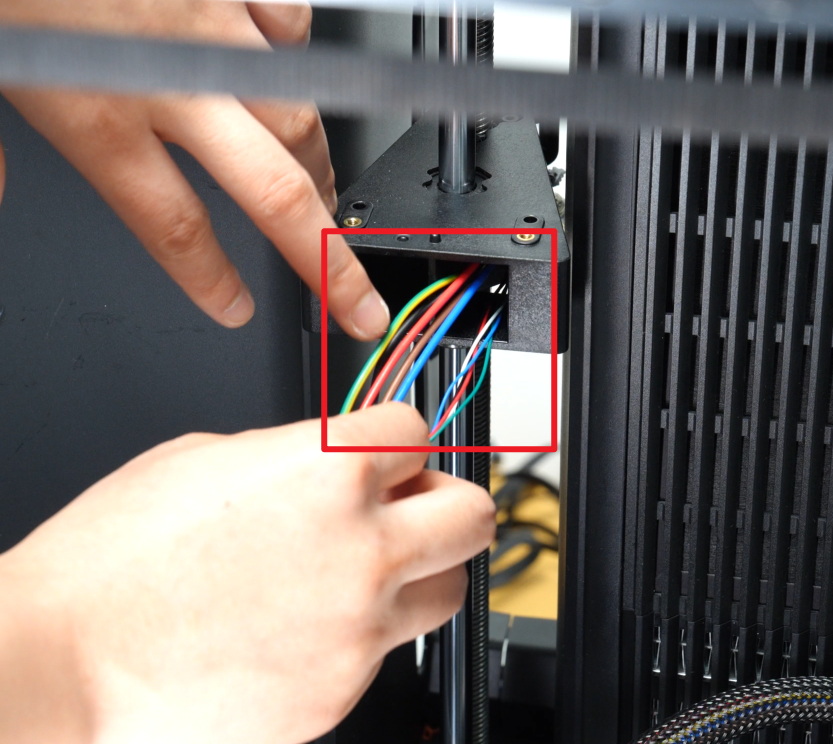

Después de pasar los cables rojo, azul y marrón, doble los cables restantes e introdúzcalos en el pequeño agujero, luego tire de ellos desde el otro extremo.

El estado final se muestra en la siguiente figura.

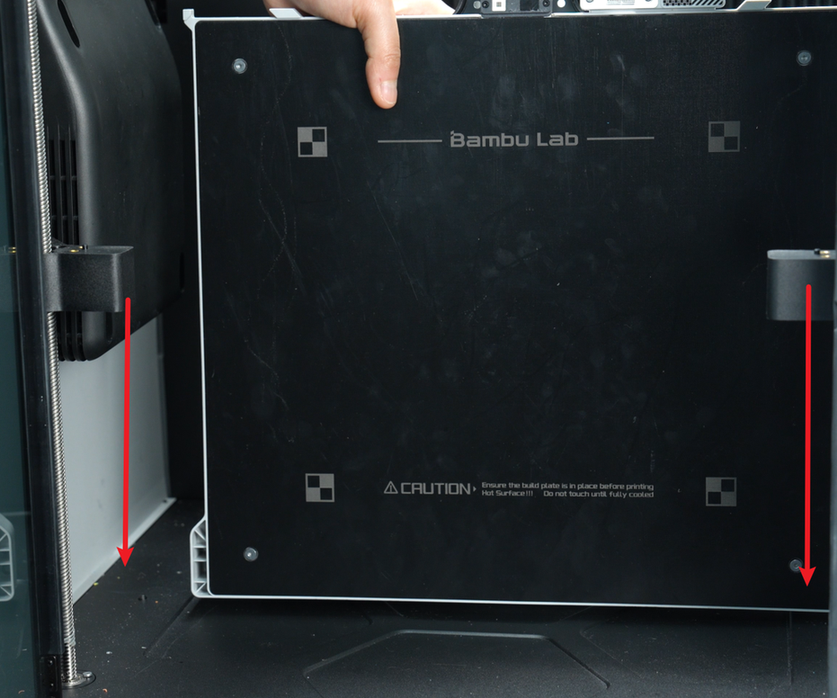

- Incline ligeramente o levante la impresora (por favor sostenga la impresora con firmeza para evitar que caiga y cause daños) y tire de la correa para bajar los 3 deslizadores del eje Z hasta la parte inferior. Mantenga la cama caliente vertical para evitar interferencias con los deslizadores.

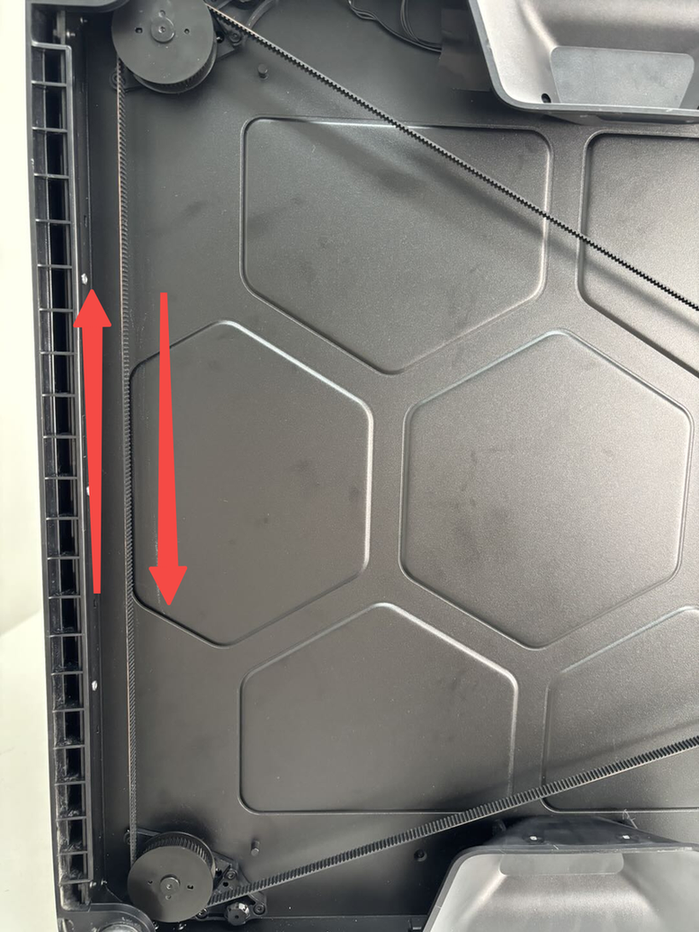

Nota: Tire de la correa hacia adelante y hacia atrás para confirmar la dirección descendente.

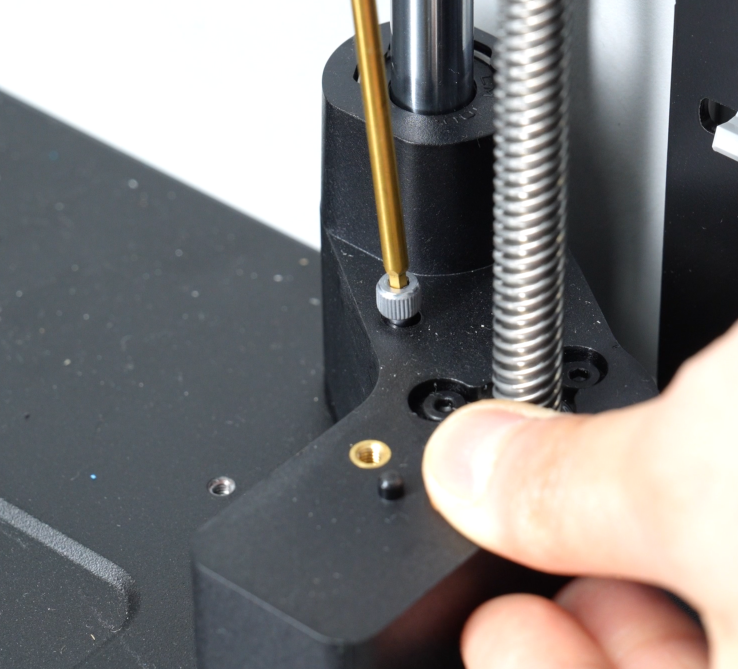

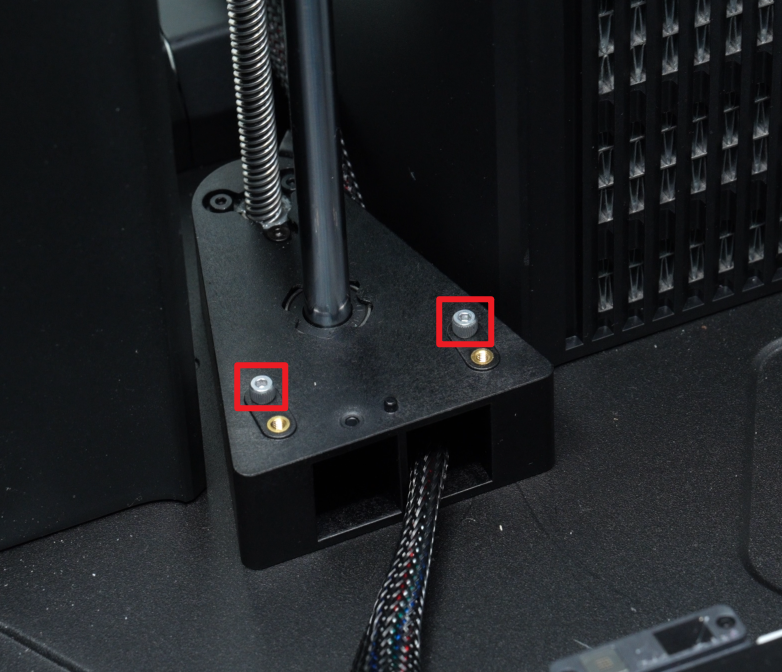

- Utilice una llave Allen H2.0 para apretar los cuatro tornillos de fijación del deslizador del eje Z (M3x35x8).

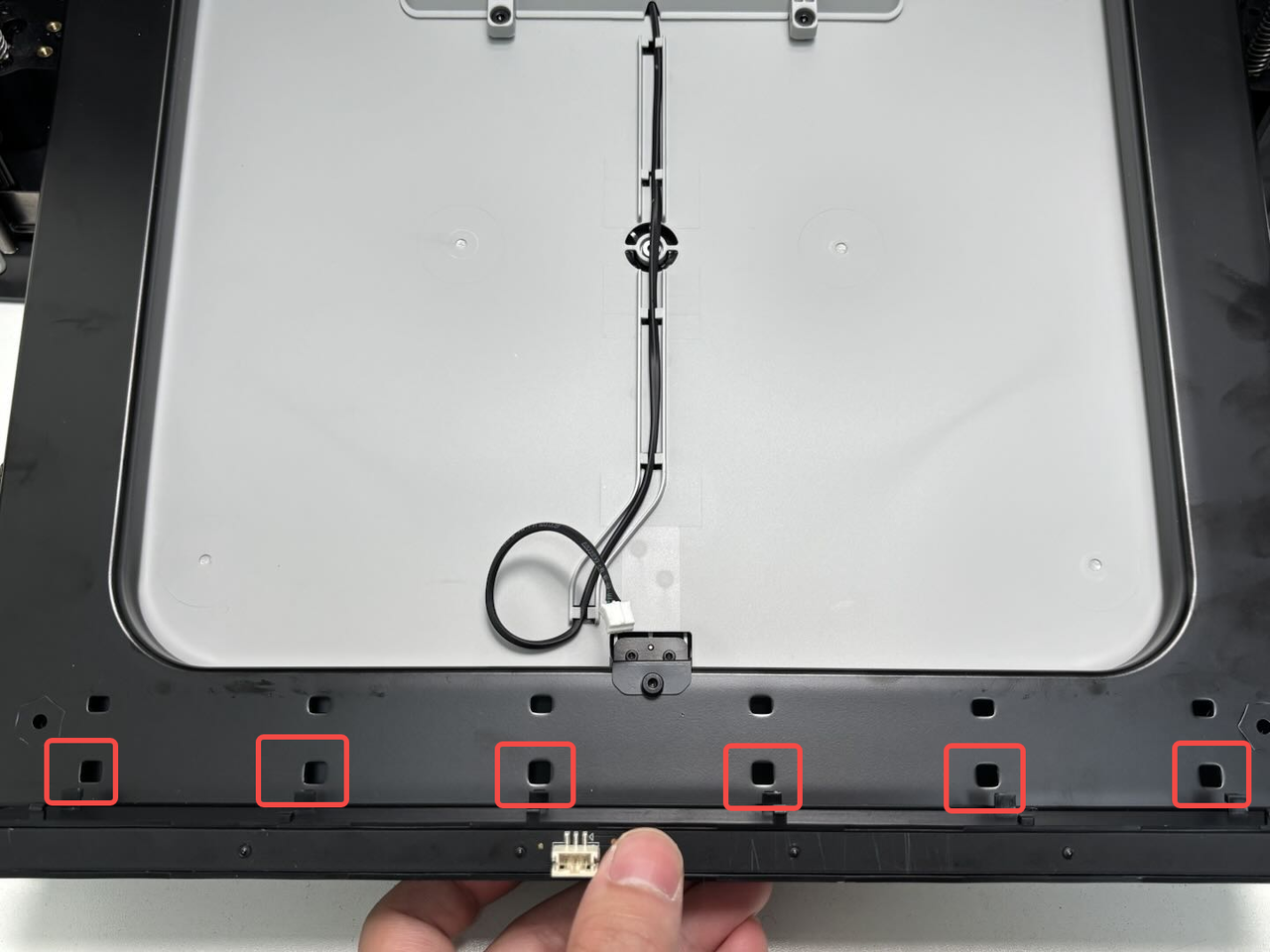

- Pase completamente los cables de la cama caliente por el deslizador del eje Z, alinee la cama caliente con los 3 deslizadores del eje Z y apriete los 6 tornillos de fijación (M3x8). Finalmente, reinstale los dos taps de silicona.



Paso 2: Conectar los cables de la cama caliente

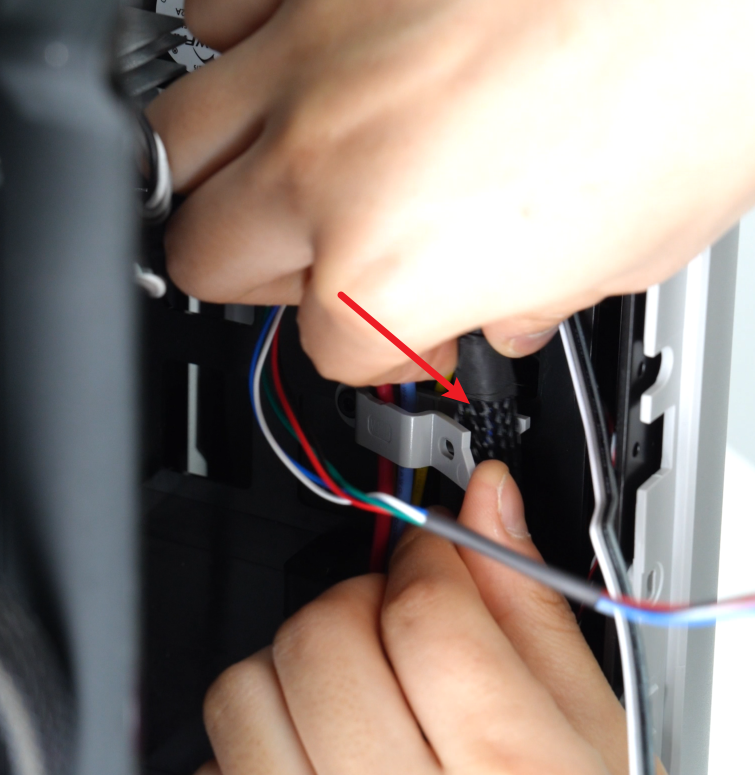

- Coloque los cables de la cama caliente en el clip de cables y utilice una llave Allen H2.0 para apretar el tornillo de fijación del clip (ST3x12).

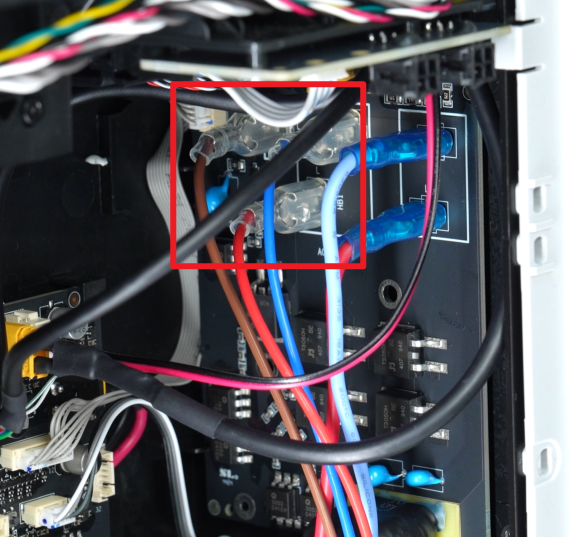

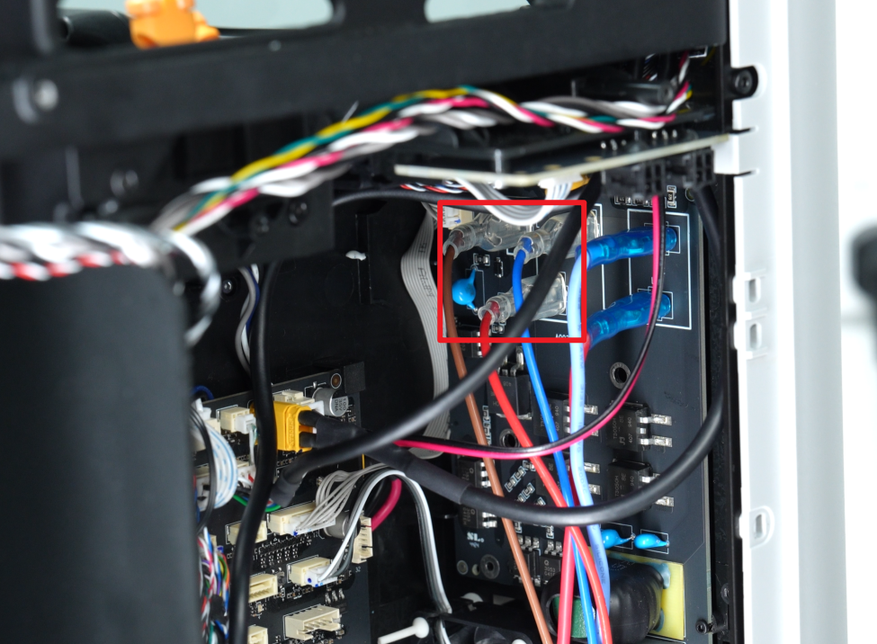

- Conecte los 3 cables de alimentación (marrón, azul y rojo) a la placa AC con el lado del clip hacia afuera.
Consulte la imagen para las conexiones correctas: arriba a la izquierda es marrón, arriba a la derecha es azul y abajo es rojo.

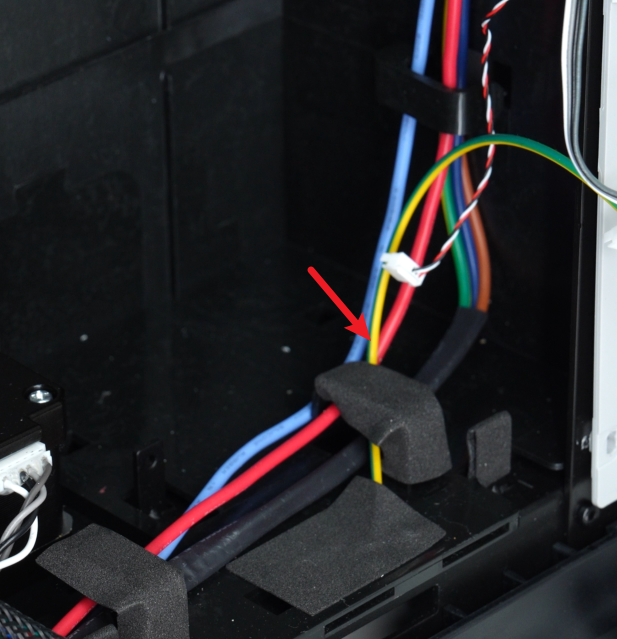

- Pase el cable de tierra por el agujero del tornillo, utilice una llave Allen H2.0 para fijar la cama caliente a la base de la impresora, asegure el cable de tierra en el clip de guía y reaplique la espuma.


- El cable de señal de cama caliente y el conector del indicador de estado se instalarán en el Paso 4.
Paso 3: Instalar la cubierta del cable de la placa AC, el conducto de purga y el panel trasero
Consulte esta Wiki para instalar en secuencia lo siguiente:
-
Cubierta de la placa AC
-
Conducto de purga
-
Panel trasero
Paso 4: Instalar el indicador de estado y la bobina de calibración de desplazamiento de boquilla
El indicador de estado tiene dos filas de clips. Alinee la fila frontal más larga de clips con los agujeros de la cama caliente, introdúzcalos e impúlselos hacia adelante para bloquearlos en su lugar. Luego, empuje el indicador de estado hacia arriba para bloquear los clips traseros y reconectar el conector.



Paso 5: Retirar los tornillos de fijación del deslizador del eje Z

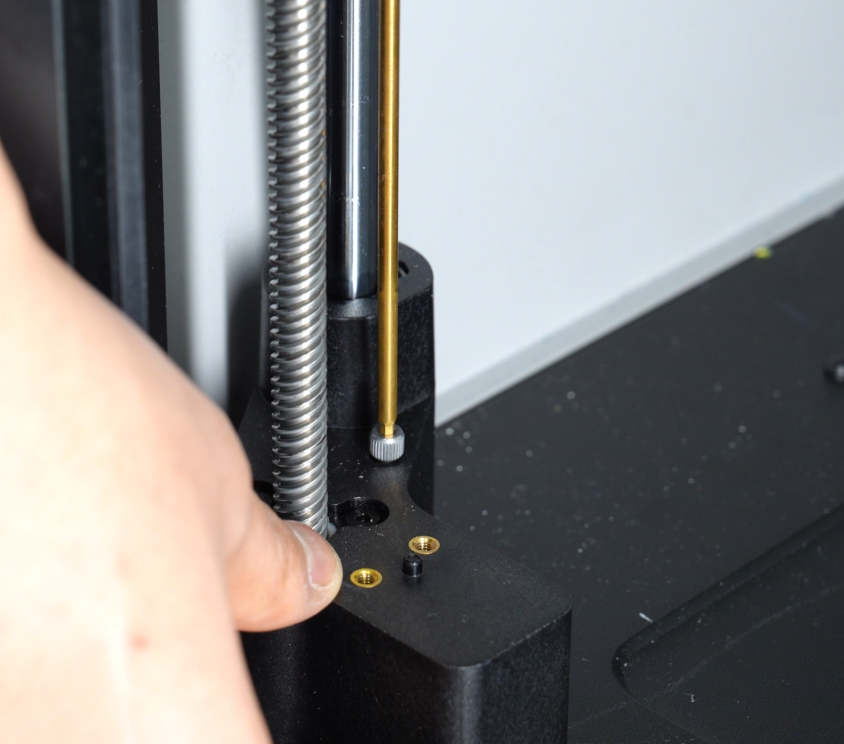

Use una llave Allen H2.0 para retirar los 4 tornillos de fijación del deslizador del eje Z (M3x35x8).



Paso 6: Nivelación de cama a alta temperatura

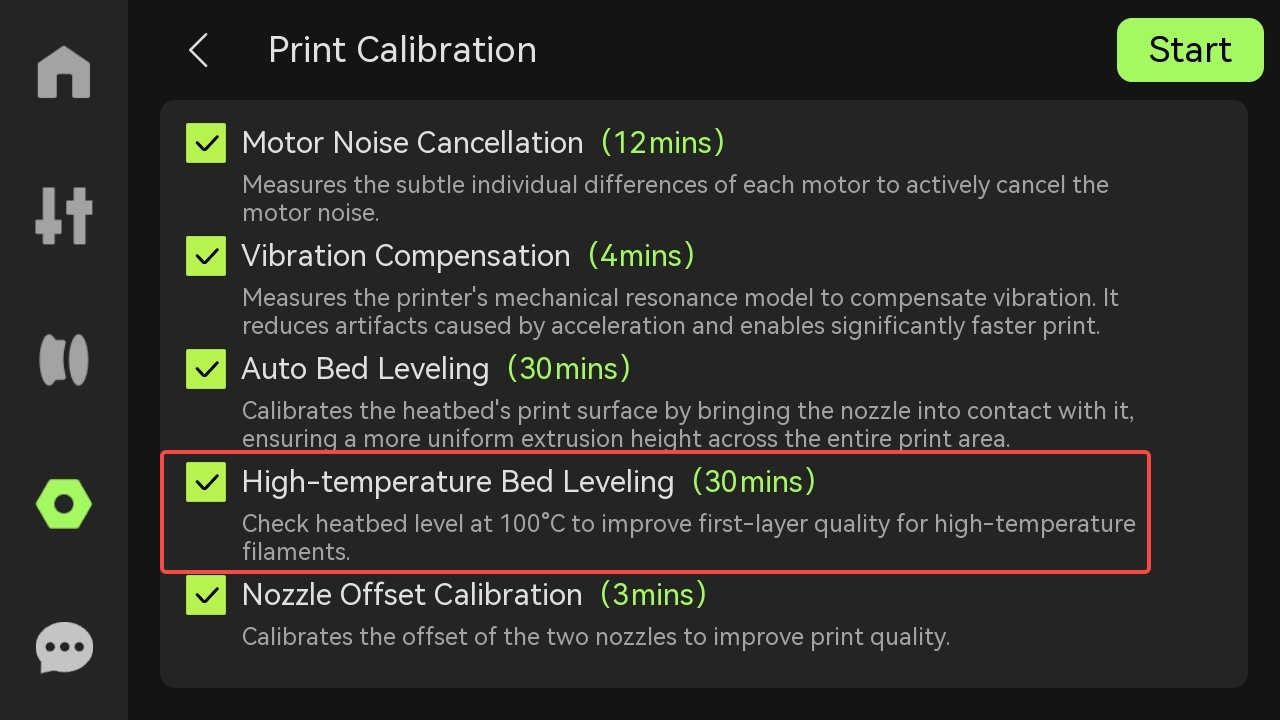

Después de reemplazar la cama caliente, es necesario realizar una nivelación de cama a alta temperatura para evitar operaciones anormales en la impresora. Presione en la pantalla "Configuración" > "Calibración" > "Calibración de impresión", marque "Nivelación de cama a alta temperatura" y inicie el proceso de calibración.

Verificar la funcionalidad
Conecte el cable de alimentación y encienda la impresora, inicie una impresión y confirme si la función de la cama caliente funciona correctamente.
Especificaciones y cantidades de tornillos
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la cama caliente H2S (se recomienda guardar los tornillos retirados adecuadamente para evitar pérdidas):
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
