Los diagramas de posición parcial de tornillos y animaciones de operación en los pasos de desmontaje 2-5 y pasos de instalación 1-4 de este artículo son únicamente para fines ilustrativos. Durante la operación real, la unidad del extrusor se desmonta por separado y se coloca sobre la mesa.
Motor del extrusor
El motor del extrusor está instalado en la parte trasera del extrusor y se utiliza para impulsar el extrusor y completar la extrusión del filamento.
Las piezas de repuesto del motor del extrusor incluyen lo siguiente:
-
Motor del extrusor 3513 * 1
-
Tornillos M2.5x8 - para fijar el motor del extrusor * 2
Cuándo reemplazar
- El motor del extrusor está dañado
Herramientas y materiales requeridos
-
Nuevo motor del extrusor
-
Destornillador hexagonal H2.0
-
Destornillador hexagonal H1.5

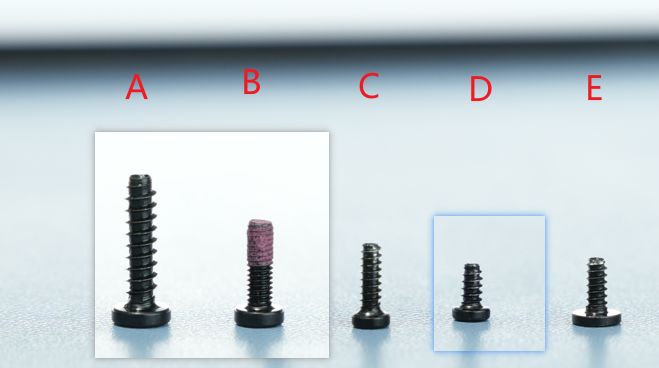

Lista de tornillos
-
Tornillo A: 2 tornillos en la parte superior de la unidad del extrusor: BT3x12
-
Tornillo B: 2 tornillos en la parte inferior de la unidad del extrusor: M2.5x5
-
Tornillo C: 3 tornillos en la parte trasera del ventilador de capa (acoplados con los tornillos de la cubierta trasera) y los tornillos de la cubierta trasera del cabezal: BT2x6.5; 2 tornillos de bobina de corriente eddy del mismo tamaño.
-
Tornillo D: 2 tornillos para el ventilador del hotend: BT2x4
-
Tornillo E: 2 tornillos en los lados izquierdo y derecho del ventilador de capa: BT2x5
-
Tornillos del motor del extrusor: no incluidos en la figura siguiente, 2 en total, tornillos M2.5x8 (mismo formato que el tornillo B, con longitud de rosca de 3 cm)
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y peligros para la seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Retirada del motor del extrusor 3513
Paso 1: Retirar la unidad del extrusor
Puede consultar esta Wiki para retirar la unidad del extrusor del cabezal y facilitar la posterior retirada del motor del extrusor: Reemplazar unidad del extrusor H2S
Paso 2: Aflojar la palanca del cortador de filamento

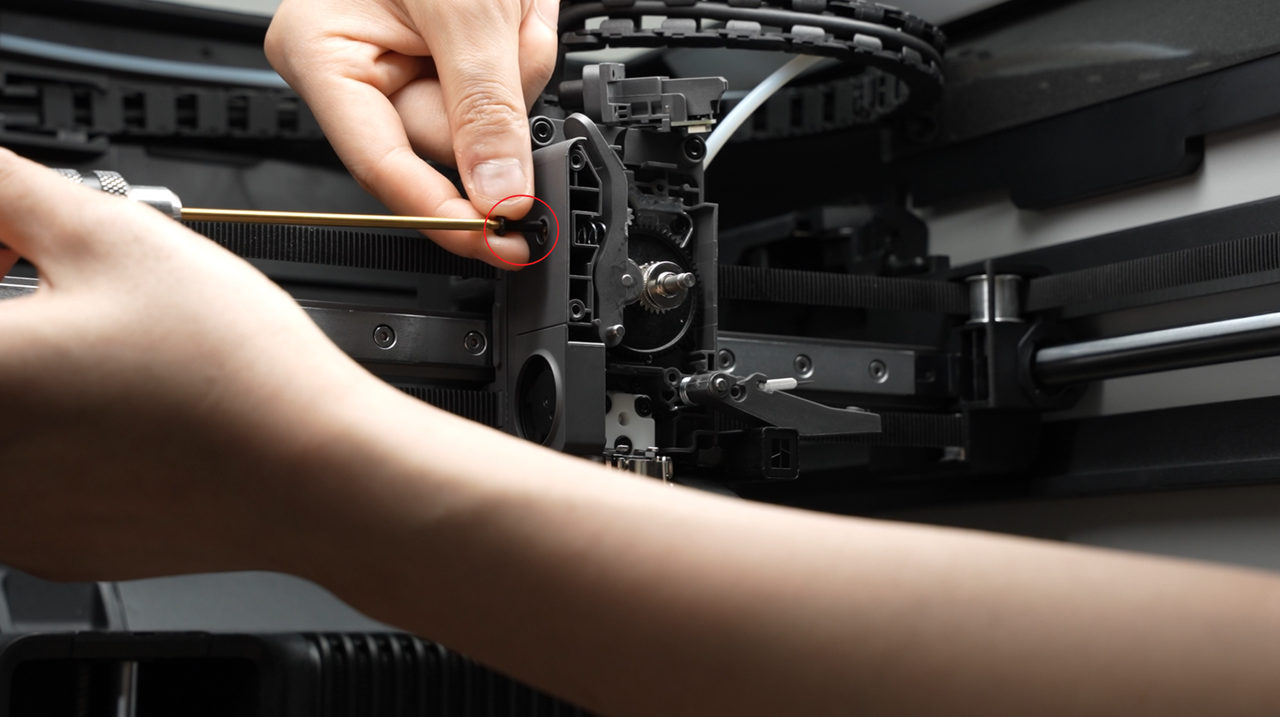

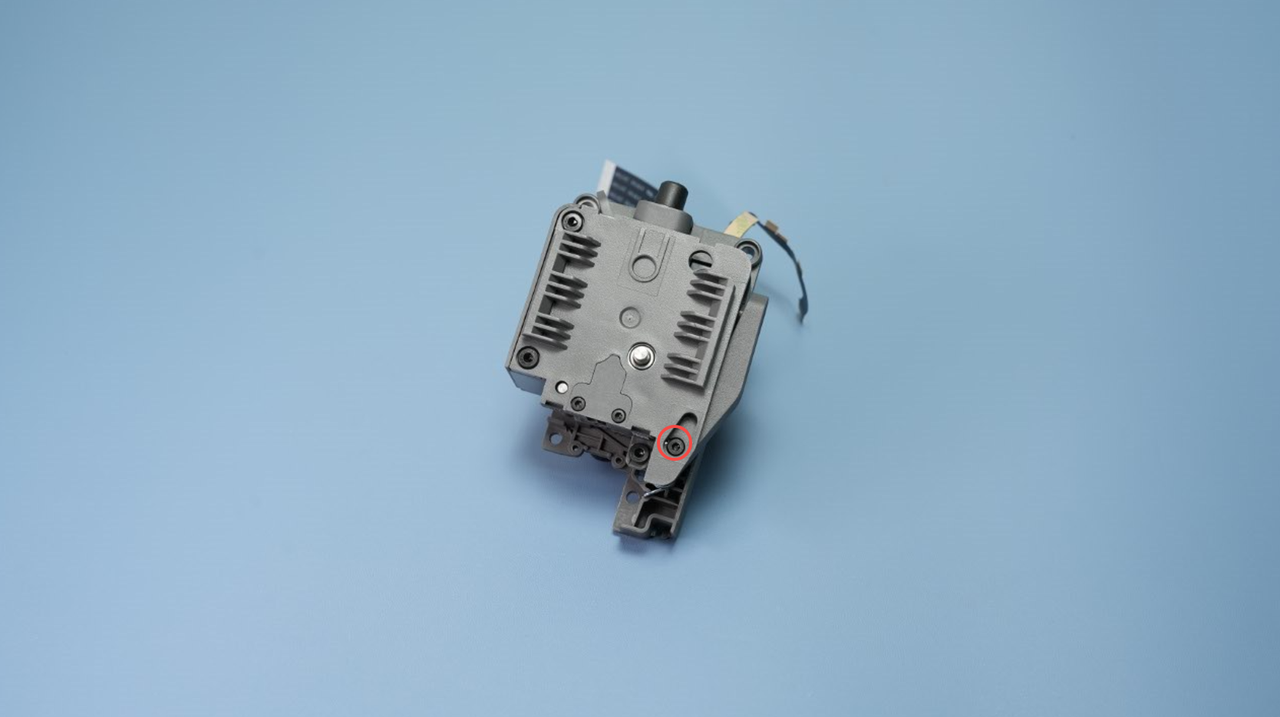

Coloque la unidad del extrusor sobre la mesa y use un destornillador hexagonal H2.0 para retirar un tornillo de fijación de la palanca del cortador de filamento.
Nota: Después de aflojar la palanca del cortador de filamento, maneje con cuidado para evitar cortes con la hoja.
Paso 3: Retirar el sensor de filamento del alimentador
Use un destornillador hexagonal H2.0 para retirar los 2 tornillos del sensor de filamento del alimentador.
Paso 4: Retirar la cubierta frontal del extrusor y la rueda del extrusor

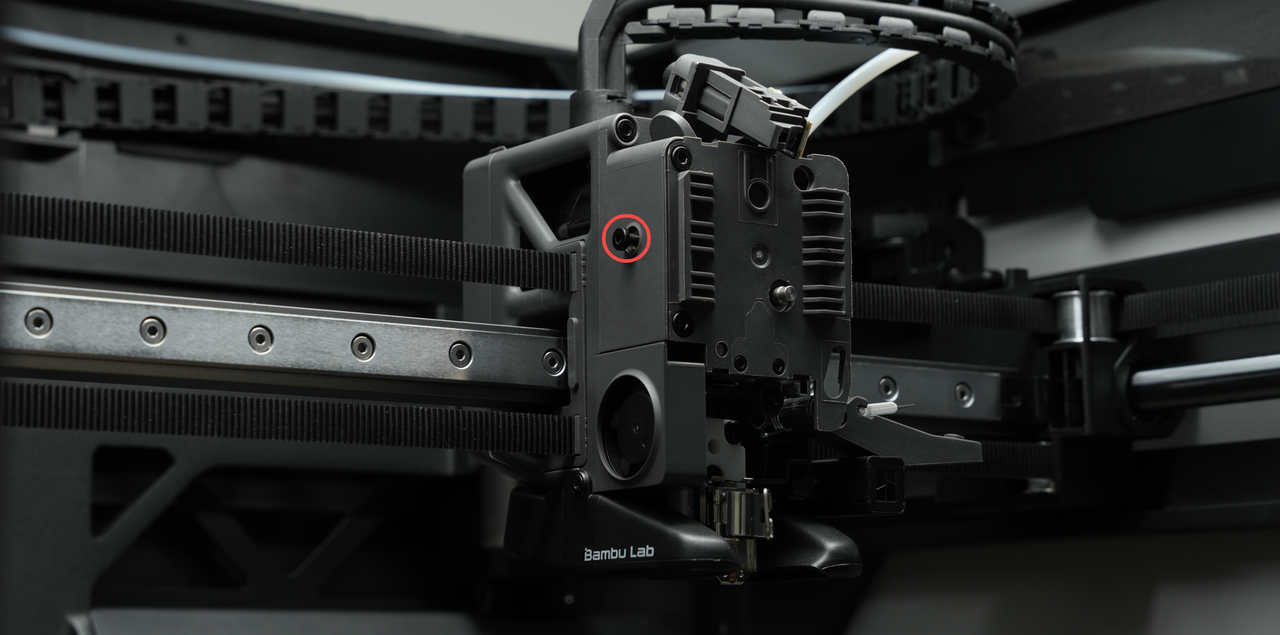

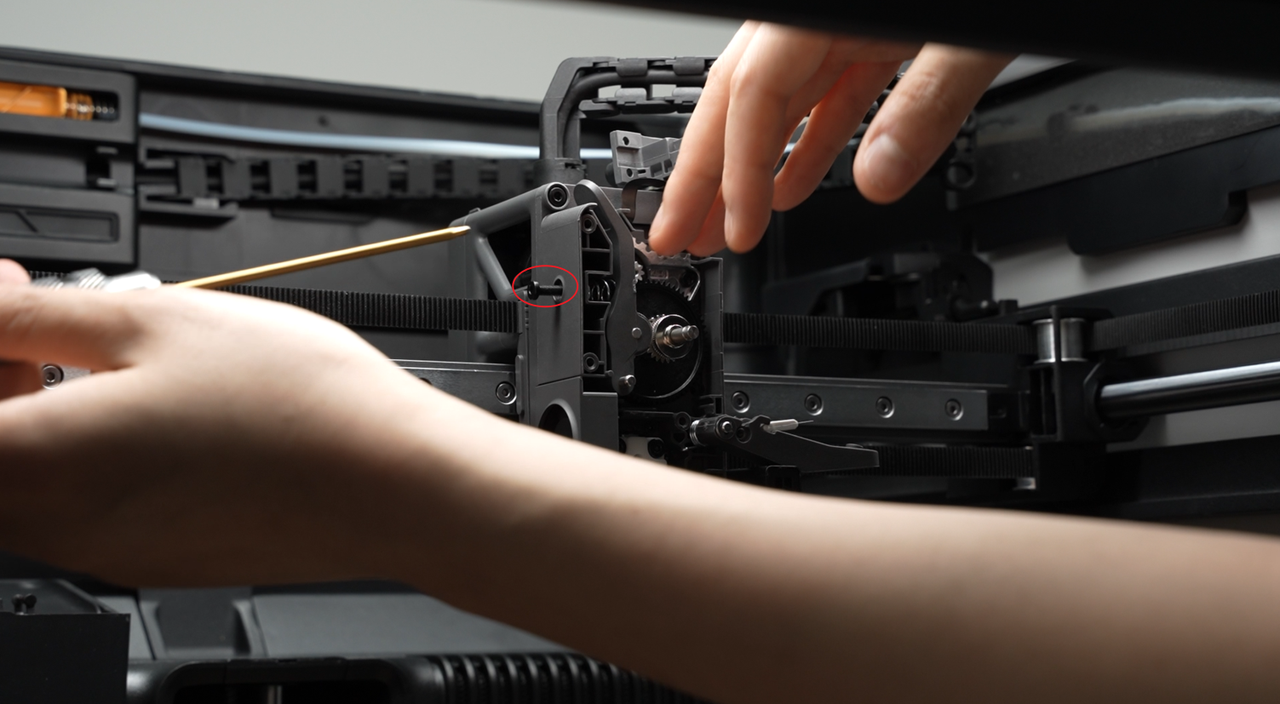

Use un destornillador hexagonal H2.0 para aflojar el tornillo de bloqueo de la barra de tensión lateral un giro;
Use un destornillador hexagonal H2.0 para retirar los 4 tornillos de la cubierta frontal y retire la cubierta frontal del extrusor.

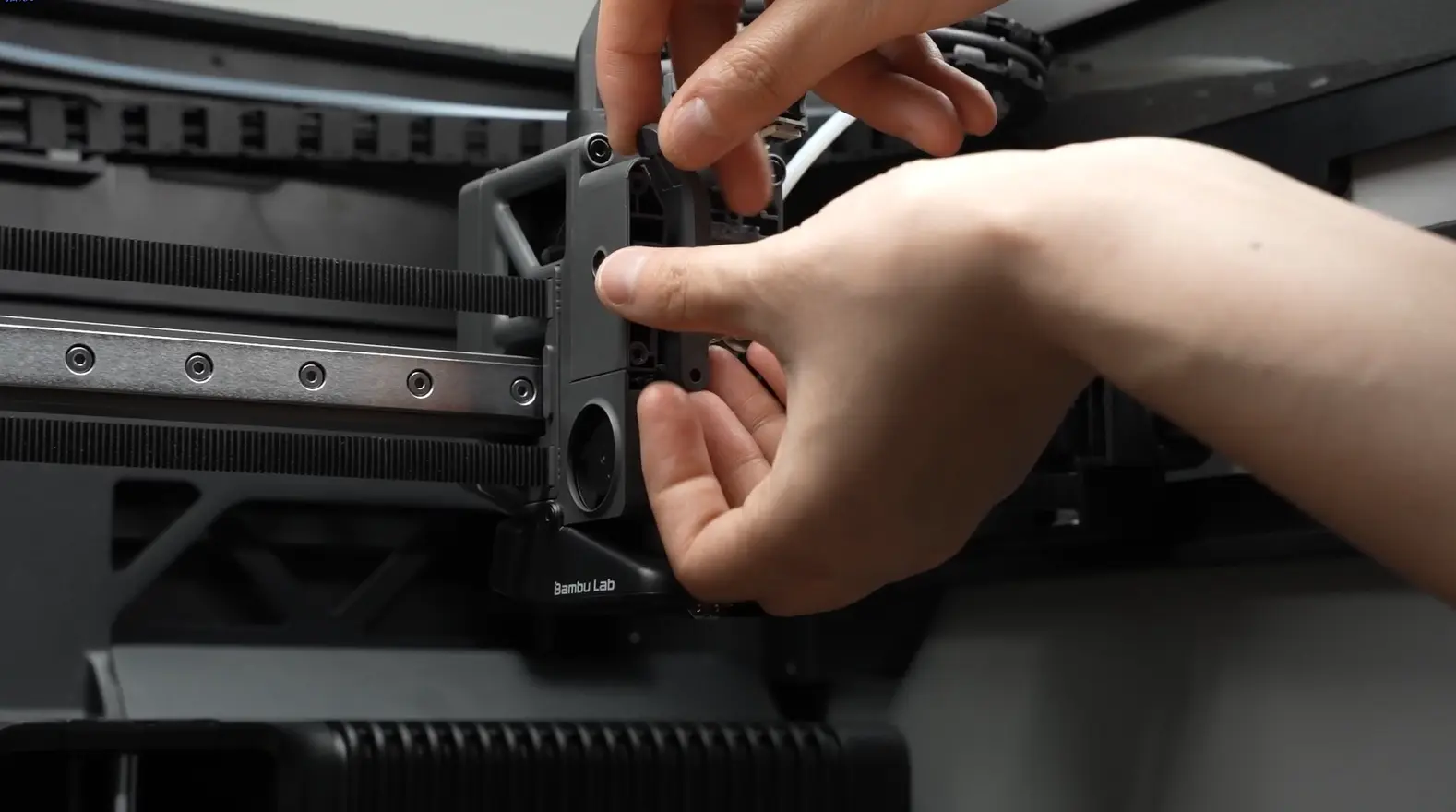

Use un destornillador hexagonal H2.0 para retirar el tornillo lateral. Al retirar el soporte, el resorte interno y la tapa final son propensos a caerse, por lo que retire con cuidado para evitar pérdidas.

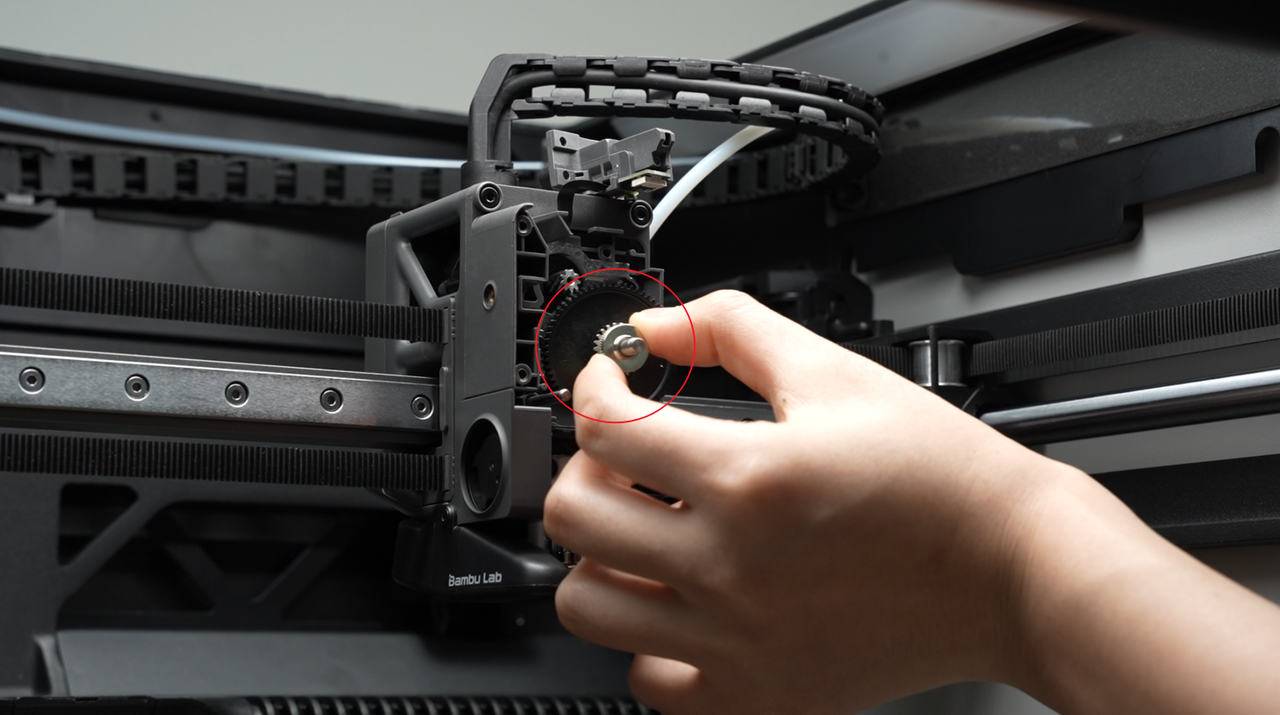

Agite hacia los lados para retirar directamente la rueda grande del extrusor.
Paso 5: Retirar los tornillos del motor del extrusor

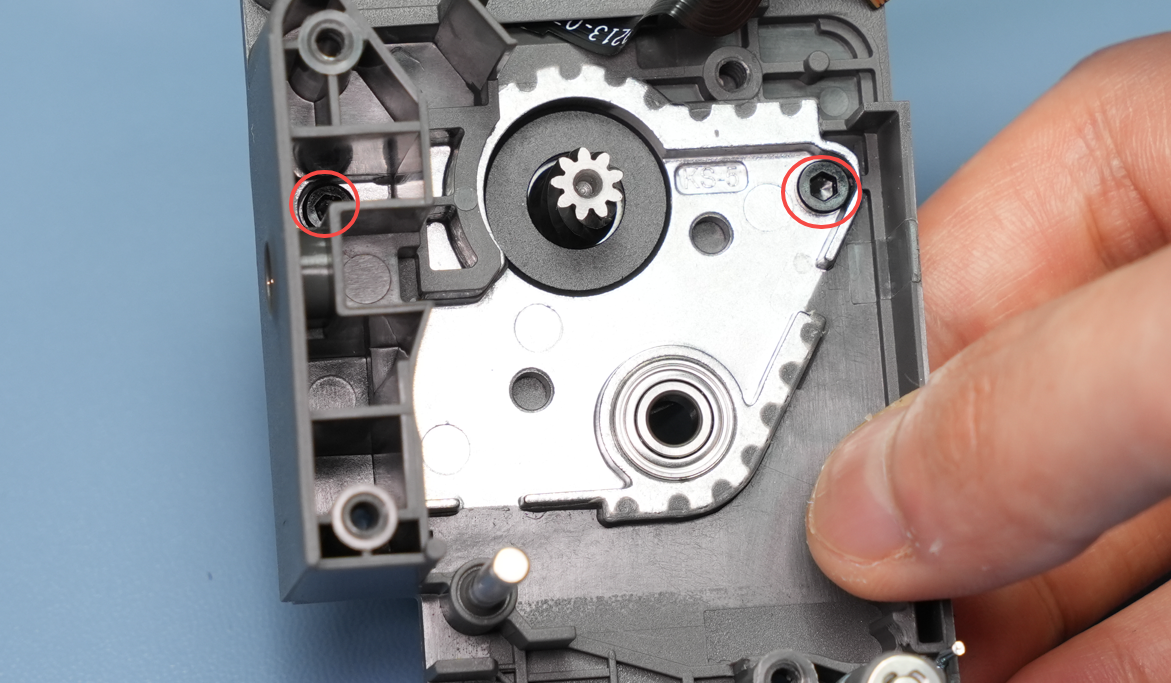

Retire los 2 tornillos del motor del extrusor y retire el motor del extrusor.
Instalación del motor del extrusor 3513
Paso 1: Instalar el motor del extrusor 3513
Alinee el nuevo motor del extrusor con los agujeros de la cubierta trasera del extrusor, luego use un destornillador hexagonal H2.0 para apretar los dos tornillos de fijación.
Paso 2: Instalar la cubierta frontal del extrusor y la rueda del extrusor

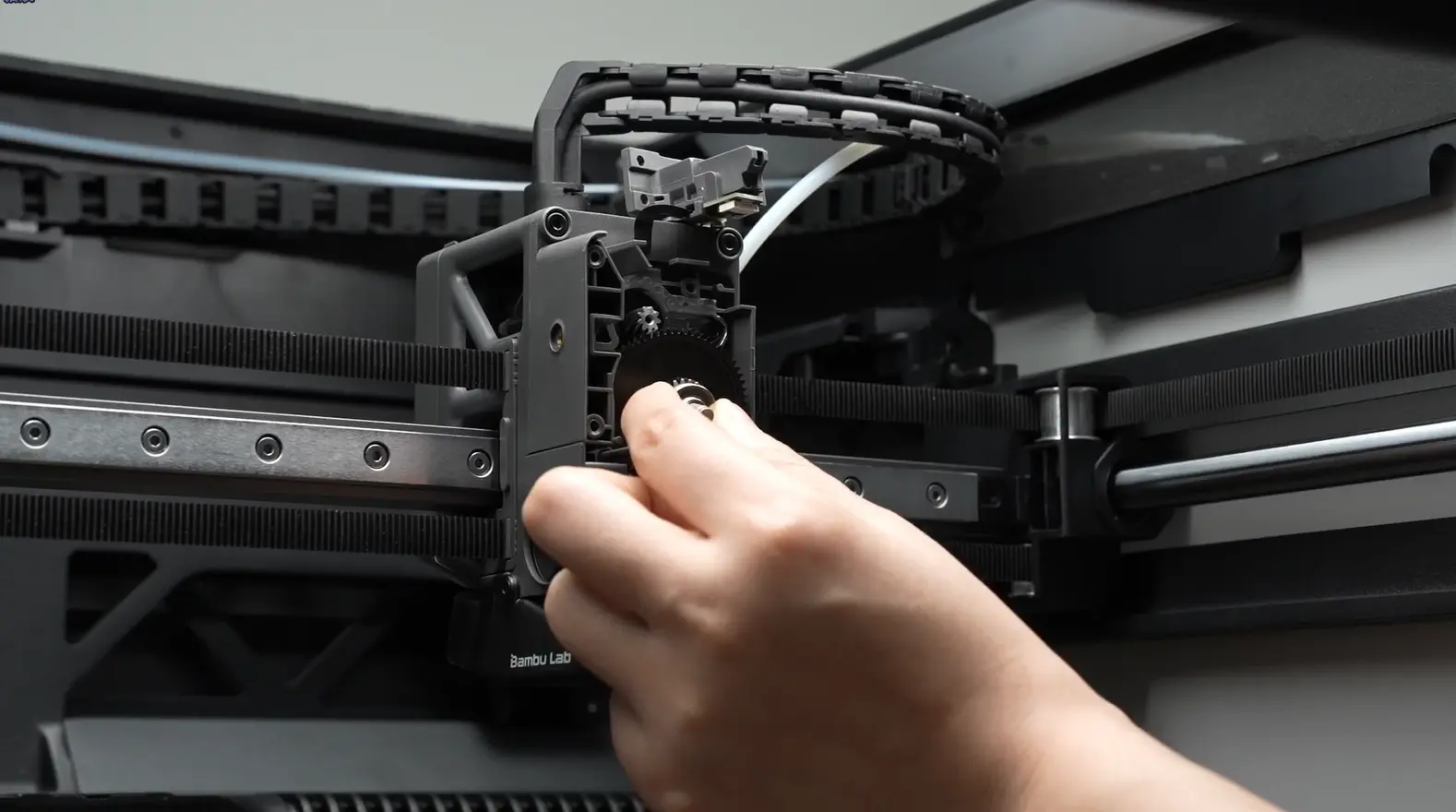

Instale la rueda del extrusor.

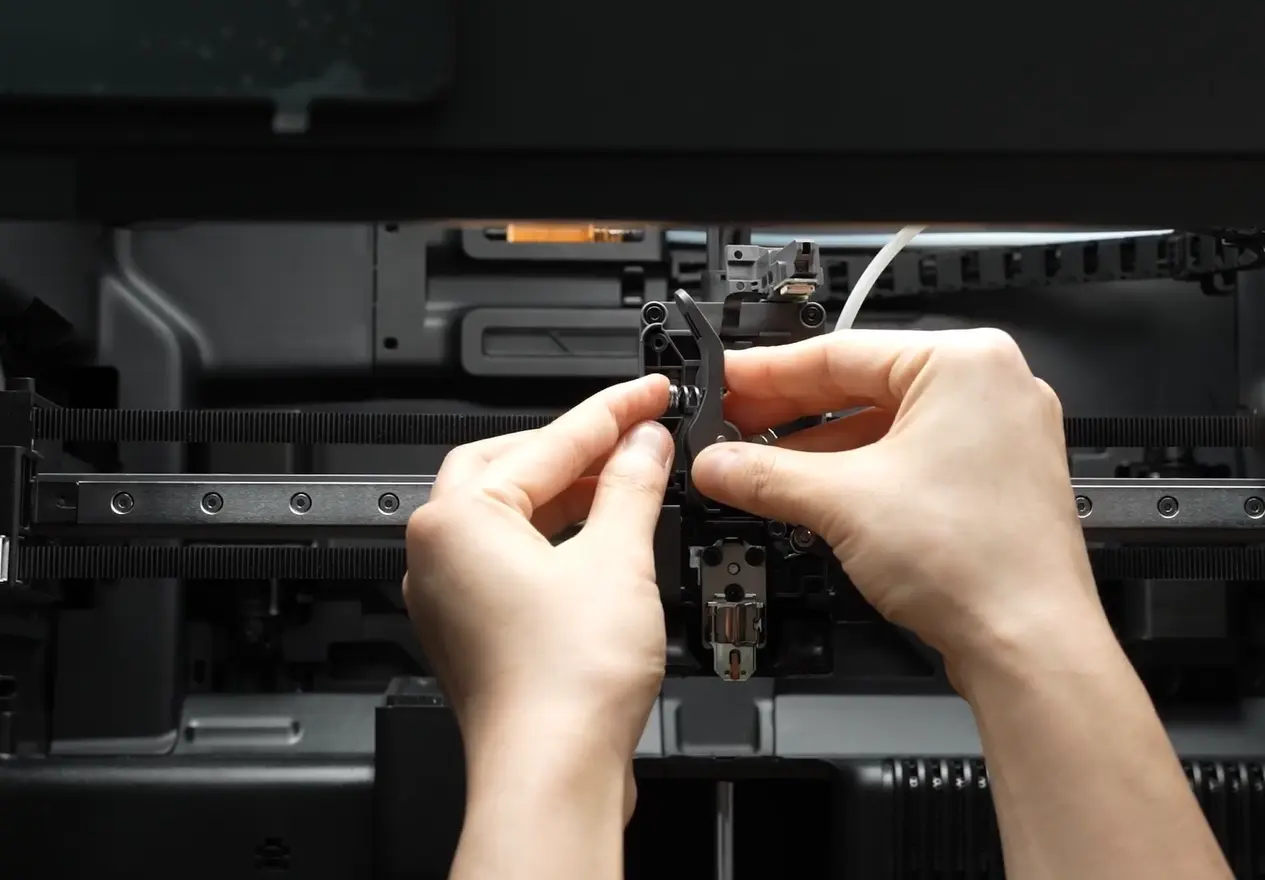

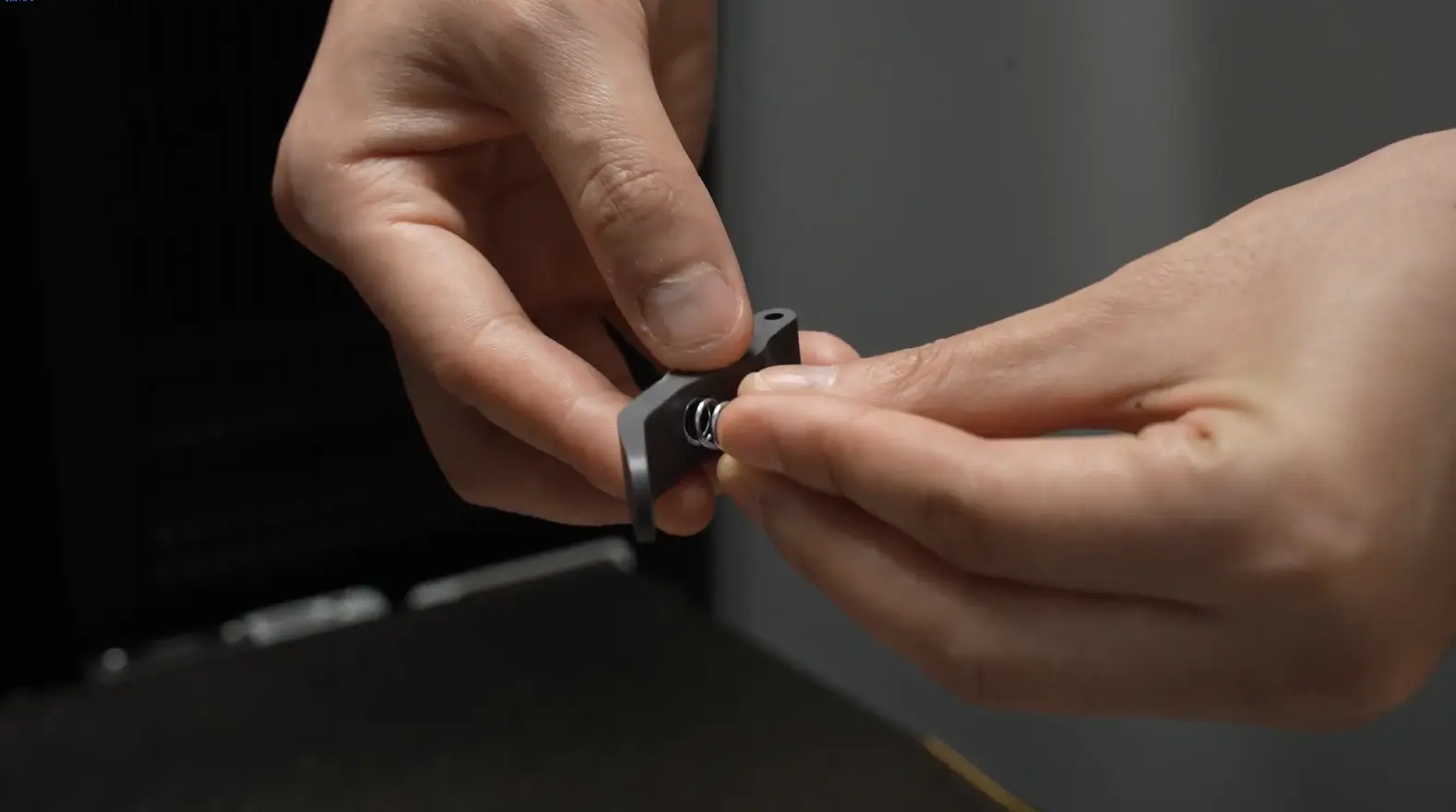

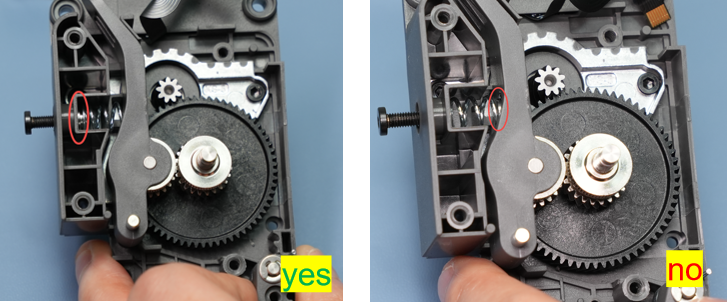

Instale el soporte de la rueda impulsada en el eje de rotación correspondiente. Ensamble el resorte y la tapa final en la dirección y posición correctas (consulte las demostraciones correcta e incorrecta a continuación), colóquelos en la posición correspondiente del soporte de la rueda impulsada, inserte el tornillo lateral para sujetarlo, pero no lo apriete por completo aún.
Recordatorio importante! Asegúrese de instalar correctamente el resorte y la tapa final, de lo contrario el extrusor no podrá sujetar el filamento, lo que provocará fallos en la impresión.
Bloquee provisionalmente el tornillo lateral, insertándolo 2-3 vueltas es suficiente, no lo apriete por completo, de lo contrario dificultará la instalación de la cubierta frontal.
Reinstale la cubierta frontal del extrusor e inserte los 4 tornillos de la cubierta frontal del extrusor.

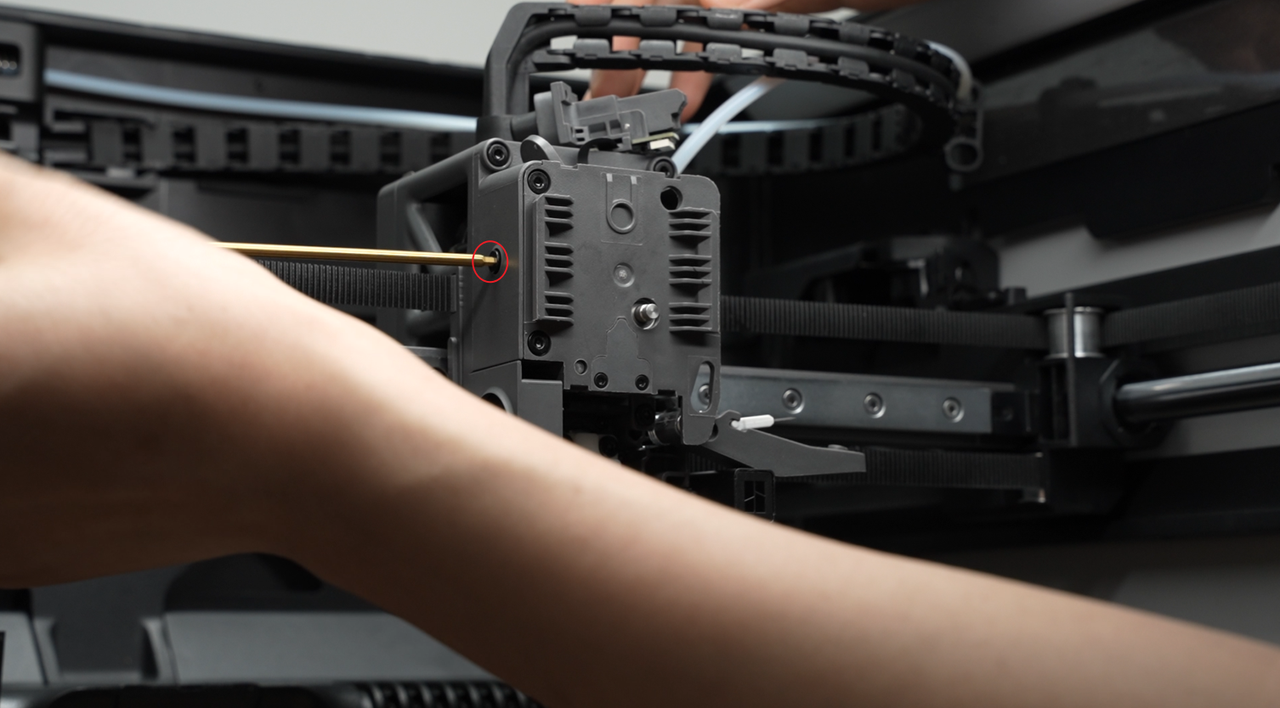

Apretar el tornillo lateral del extrusor;
Paso 3: Instalar el sensor de filamento del alimentador

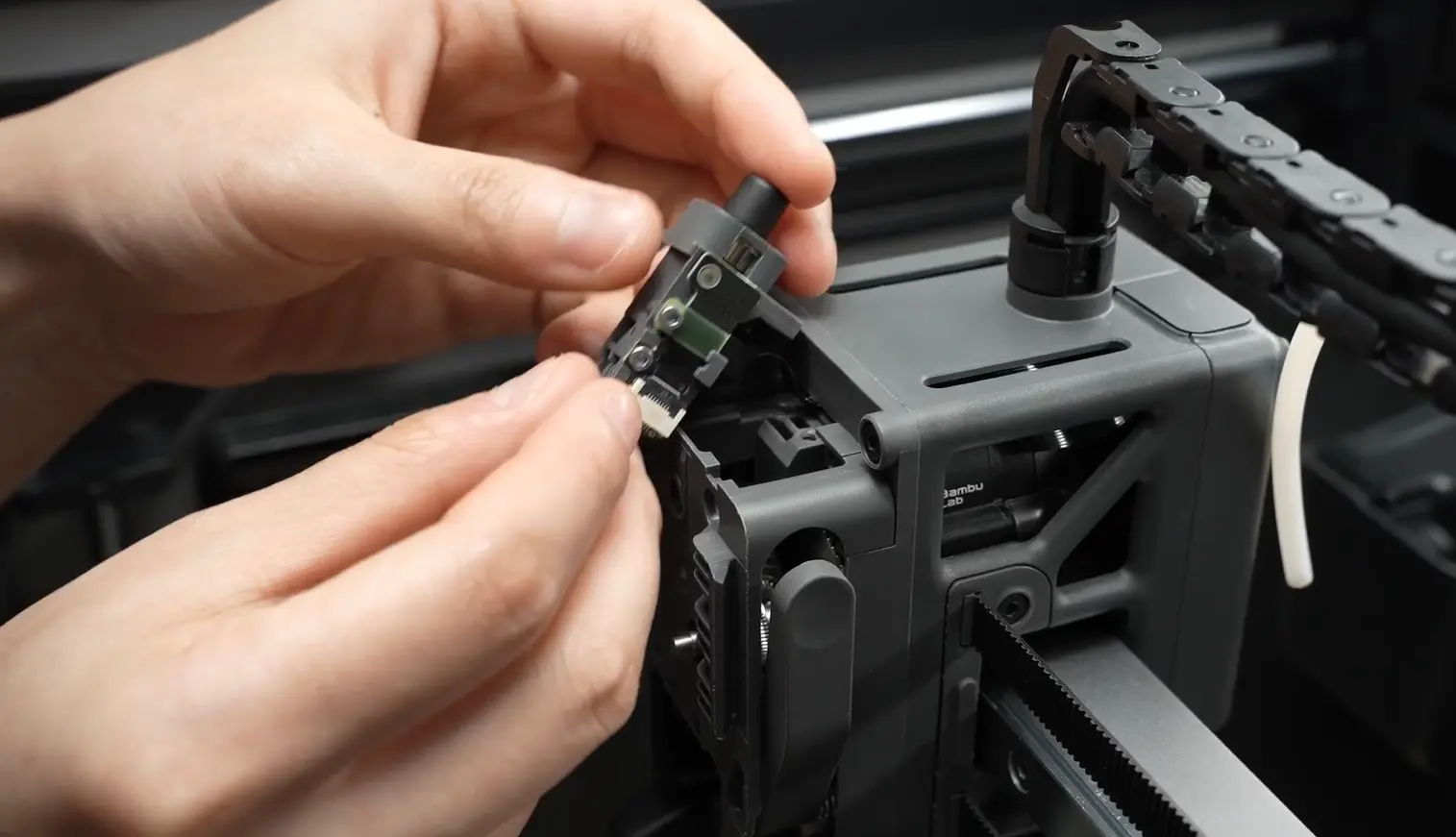

Instale la unidad de disco de filamento, asegurándose de que el cable FPC negro no esté doblado y esté colocado suavemente en la posición vacía. Luego inserte 2 tornillos para fijar el sensor de filamento del alimentador. Antes de insertar los tornillos, verifique desde arriba que el cable plano no presione los agujeros de los tornillos para evitar daños en el cable plano causados por los tornillos.
Paso 4: Instalar la palanca del cortador de filamento
Antes de fijar nuevamente el tornillo, sostenga firmemente la palanca del cortador de filamento y manténgala en posición. Al apretar el tornillo, tenga cuidado de no aplicar fuerza excesiva para evitar el desgaste de la rosca.
Paso 5: Instalar la unidad del extrusor

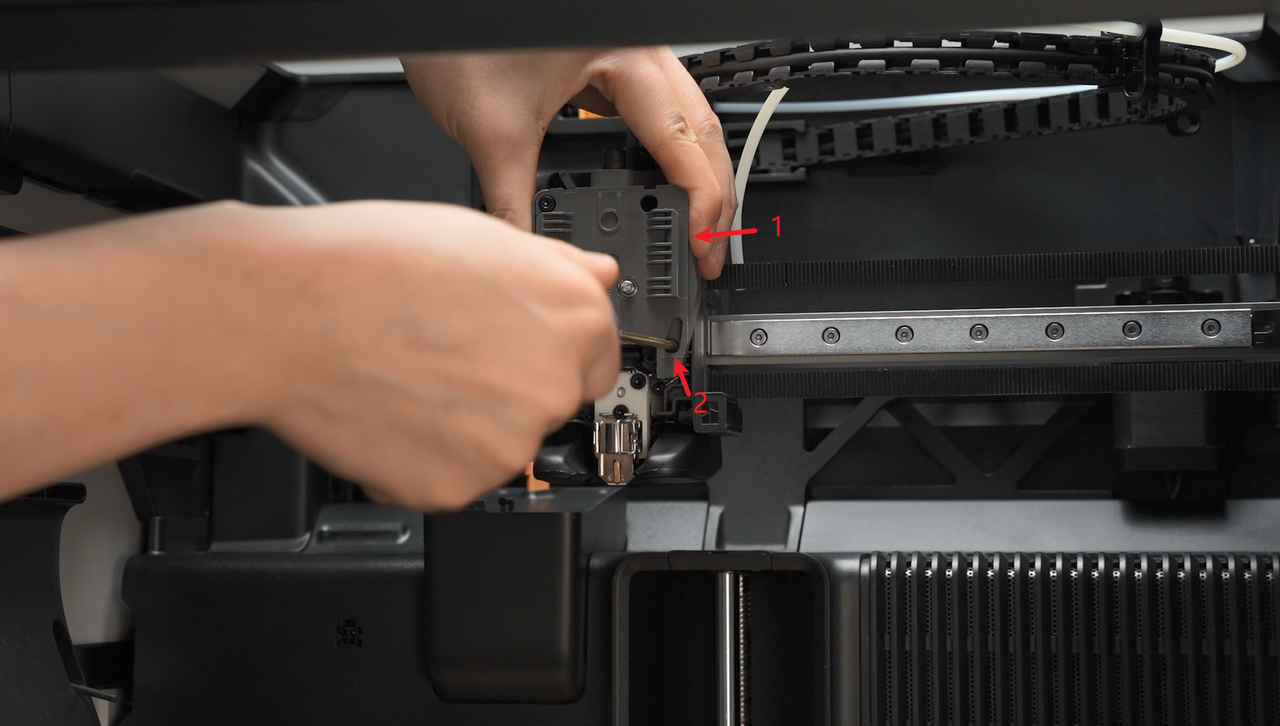

Puede consultar esta Wiki para reinstalar la unidad del extrusor en el cabezal:
Reemplazar unidad del extrusor H2S
Cómo verificar el éxito
-
Conecte la fuente de alimentación y encienda la impresora;
-

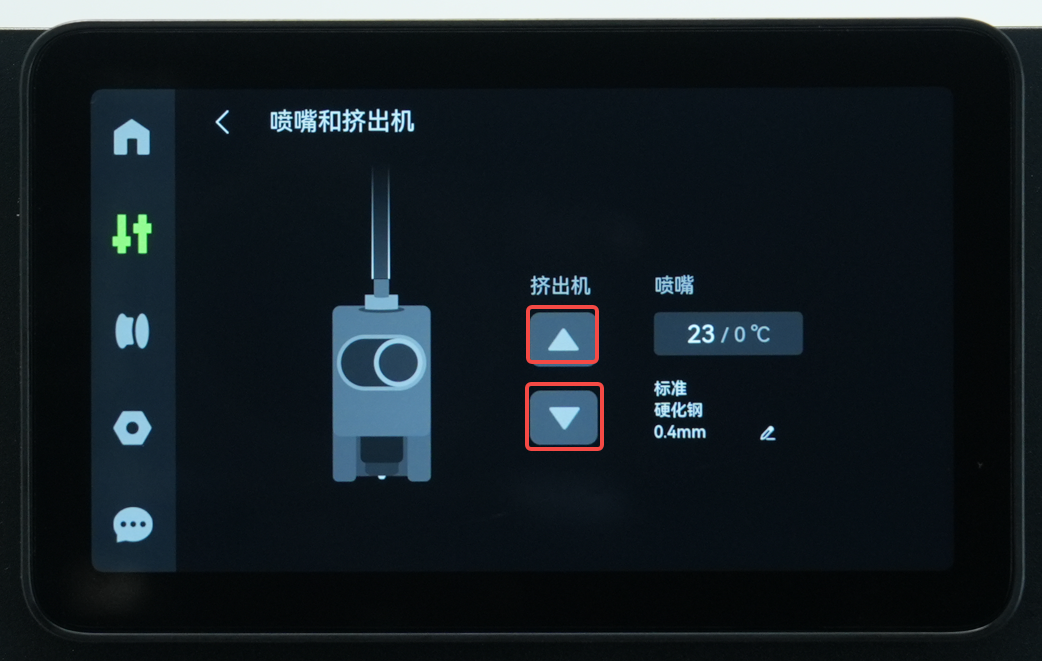

En la página de control, haga clic en el botón de extrusión del extrusor para confirmar que el motor pueda impulsar el extrusor normalmente;
