Precauciones
Es necesario tener especial cuidado al retirar el conjunto del extrusor para evitar dañar el cable de cinta.
Conjunto del extrusor
La bobina de corriente de eddy está instalada en el extrusor, por encima del hotend. Tras una instalación adecuada, la separación entre la bobina y el disipador de calor del hotend debe ser >=0.15mm && <=0.5mm.
Las piezas de repuesto incluyen lo siguiente:
- Conjunto del extrusor * 1
- M2.5x5 * 2
- BT3x12 * 2
- BT2x6.5 * 2
Enlace de compra (Tienda Oficial Bambu Lab): Unidad de extrusor para H2S
Cuándo reemplazar
- Componente del extrusor dañado;
- Motor del extrusor dañado
- Confirmación por parte del soporte técnico oficial de Bambu Lab de que el conjunto del extrusor debe reemplazarse.
Herramientas y materiales
Unidad de extrusor H2S
- Llave hexagonal H1.5
- Llave hexagonal H2.0
- 30 minutos

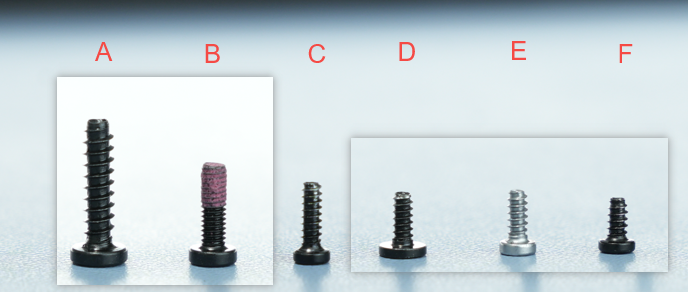

Lista de tornillos involucrados en el proceso de desmontaje y montaje
- Tornillo A: 2 tornillos por encima del conjunto del extrusor: BT3x12

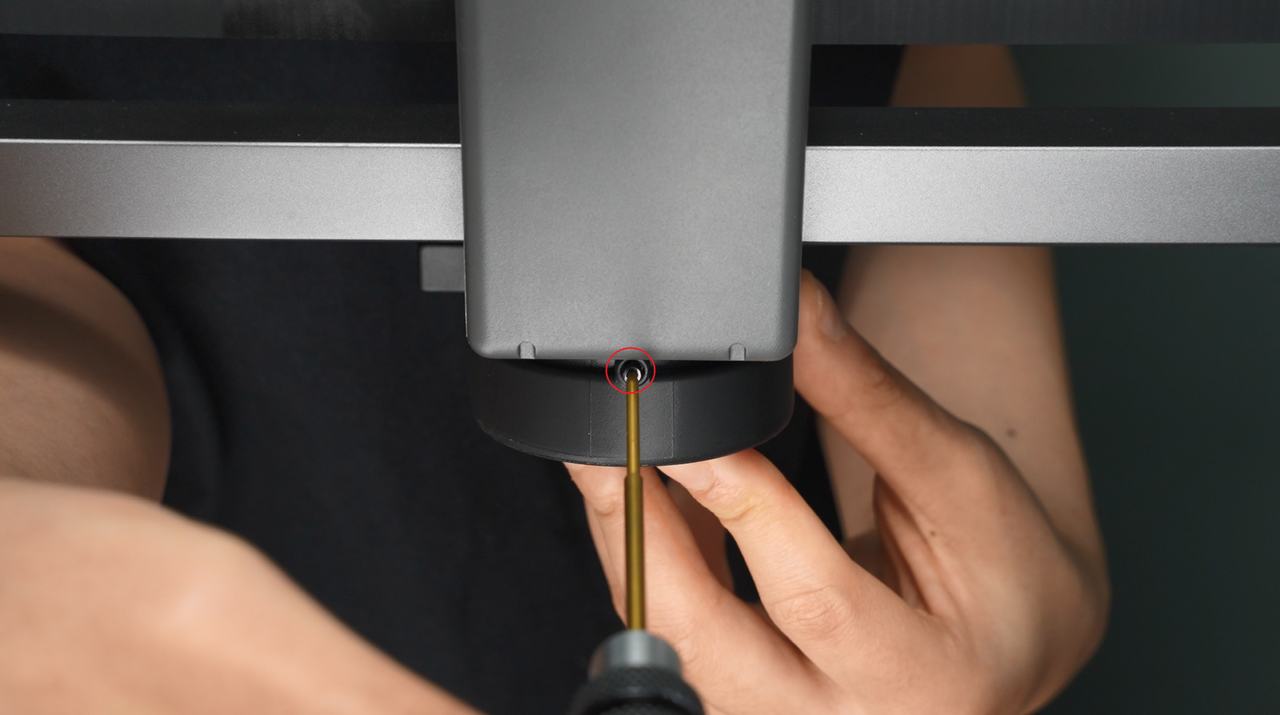

- Tornillo B: 2 tornillos por debajo del conjunto del extrusor: M2.5x5
- Tornillo C: Tornillos en la parte trasera del ventilador de capa (compartido con la cubierta trasera) y la cubierta trasera del cabezal, en total 3: BT2x6.5; los tornillos de la bobina de corriente de eddy son del mismo tamaño, 2 piezas. En total 5 piezas
- Tornillo D: Tornillos en los lados izquierdo y derecho del ventilador de capa, en total 2 piezas: BT2x5
- Tornillo E: Tornillo de la placa TH, en total 3 piezas: BT2x5
- Tornillo F: Tornillo del ventilador del hotend, en total 2 piezas: BT2x4
Advertencia de seguridad
Recordatorio importante!
Antes de realizar cualquier trabajo de mantenimiento, asegúrese de apagar la fuente de alimentación de la impresora , incluyendo el mantenimiento de los componentes electrónicos de la impresora y los cables del cabezal. Realizar estas operaciones con la impresora conectada puede causar un cortocircuito, dañar dispositivos electrónicos y representar un peligro de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar componentes como el hotend, exponiendo cables y componentes electrónicos. Si entran en contacto entre sí o con otros metales o componentes electrónicos mientras la impresora sigue conectada, puede ocurrir un cortocircuito. Esto dañará los componentes electrónicos de la impresora y causará otros problemas.
Por lo tanto, antes de realizar cualquier mantenimiento, asegúrese de apagar la impresora y desconectar la fuente de alimentación para evitar cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando que el mantenimiento se realice de manera segura y efectiva. Si tiene preguntas sobre esta guía, haga clic aquí para enviar un ticket y responderemos rápidamente con asistencia.
Retirar el conjunto del extrusor
Paso 1: Aflojar el ventilador de capa

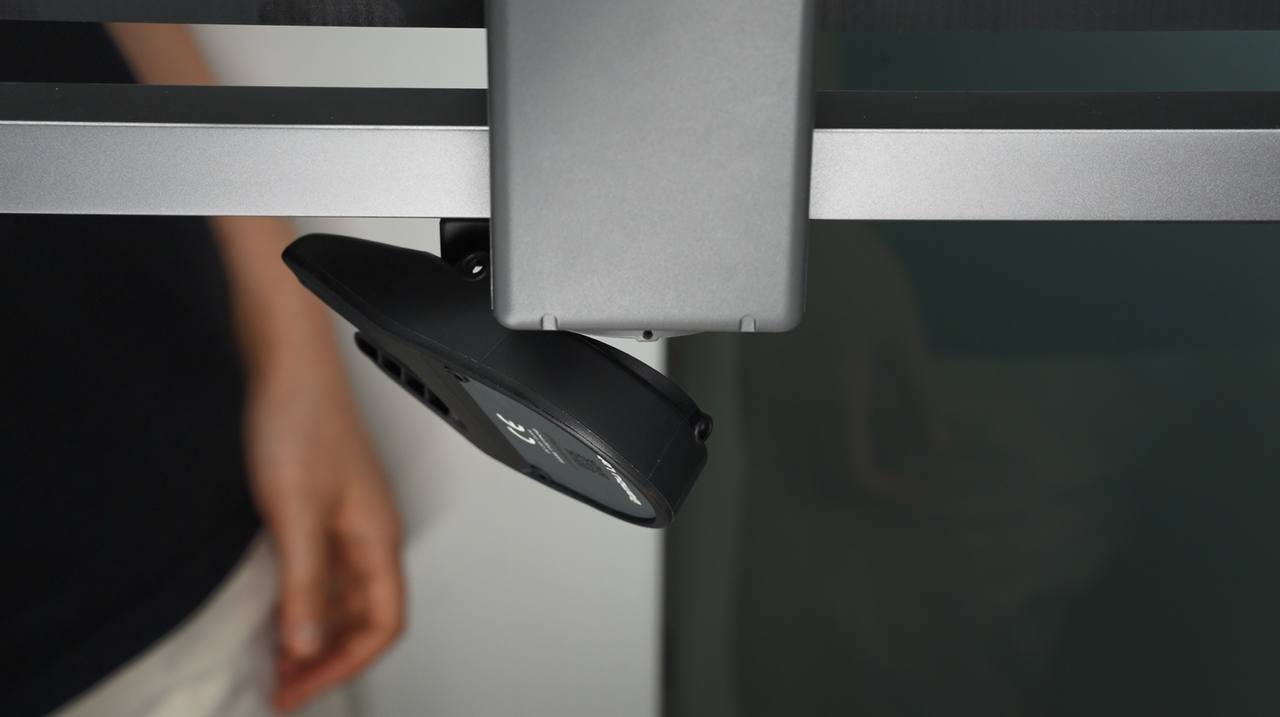

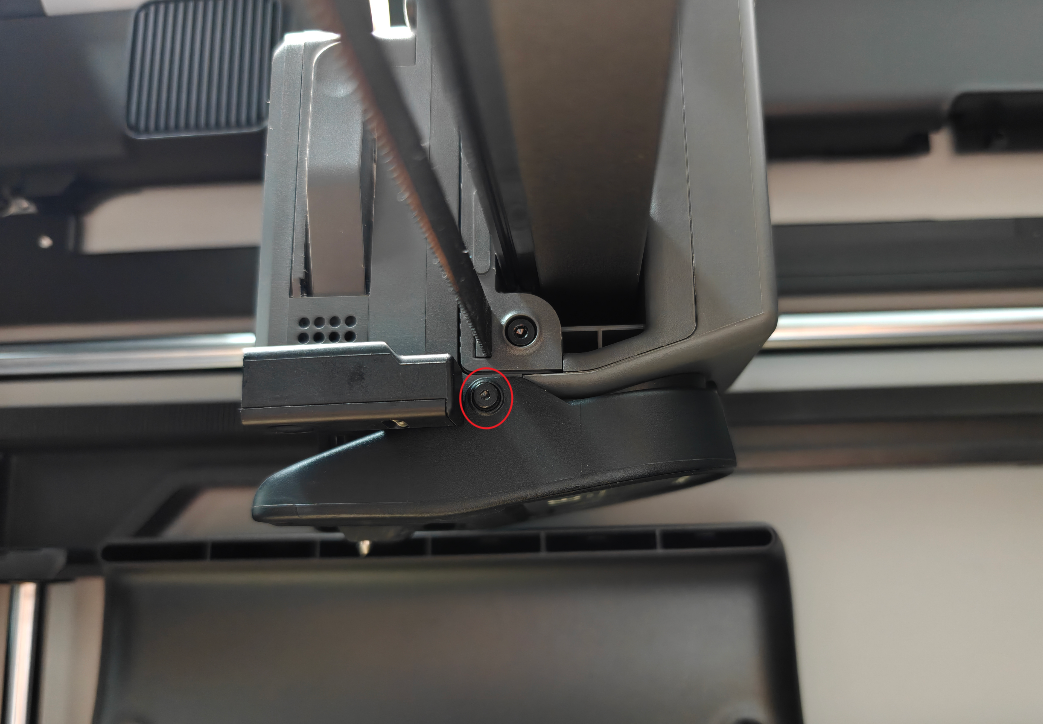

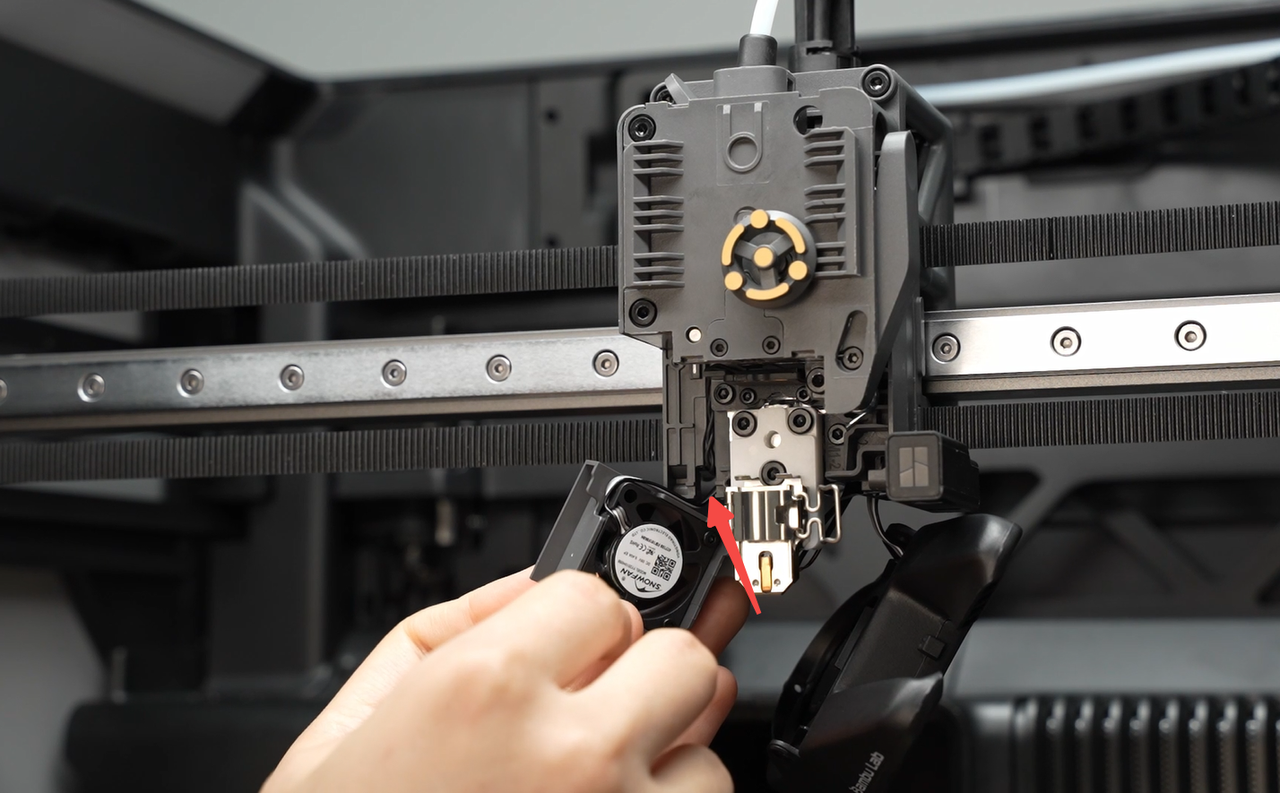

Desenrosque los 3 tornillos del ventilador de capa, con 1 tornillo en la parte trasera bloqueado con la cubierta trasera del cabezal.

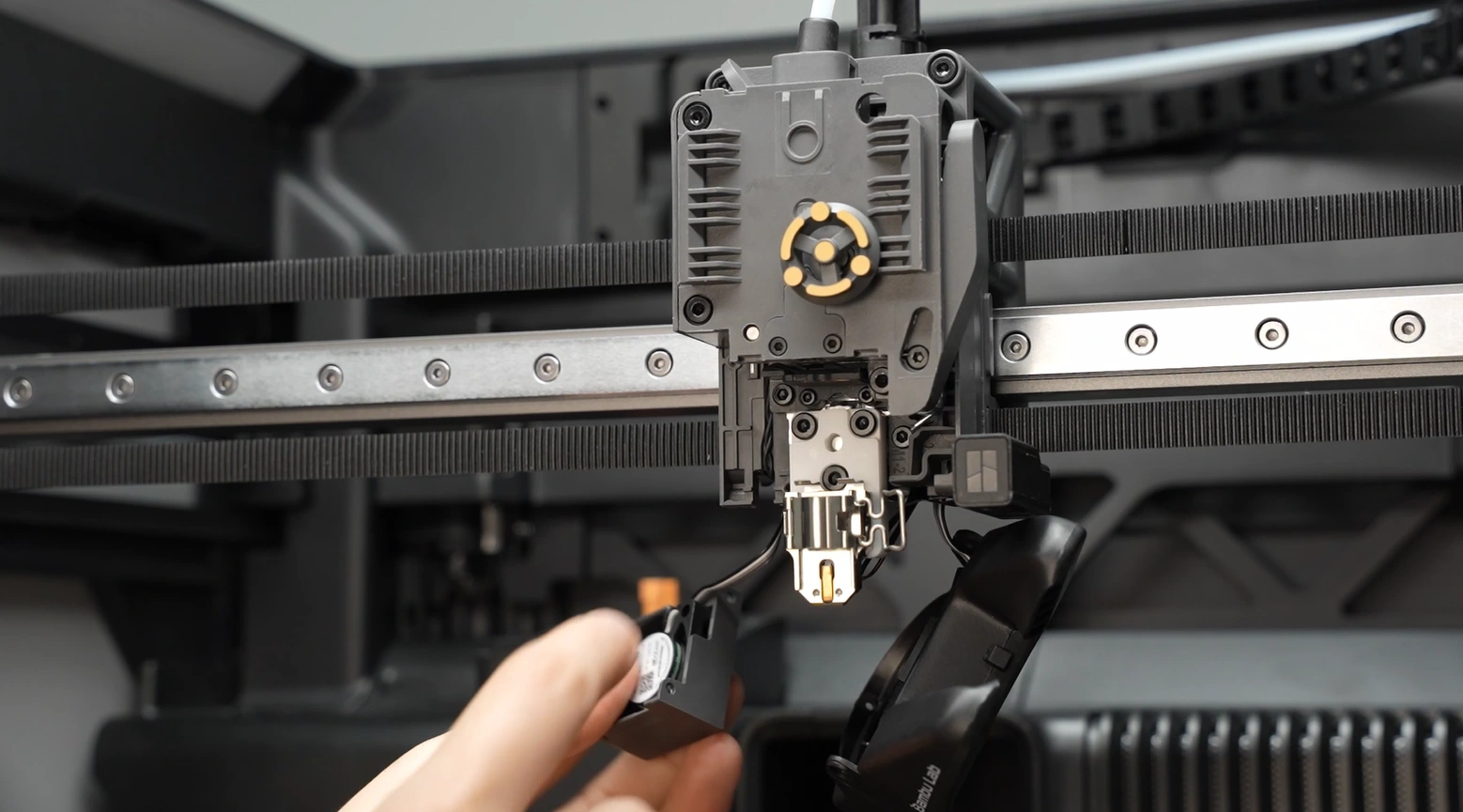

Al aflojar los tornillos, el ventilador caerá naturalmente. ¡No tire del ventilador para evitar dañar el conector!
Paso 2: Aflojar la cubierta trasera del cabezal

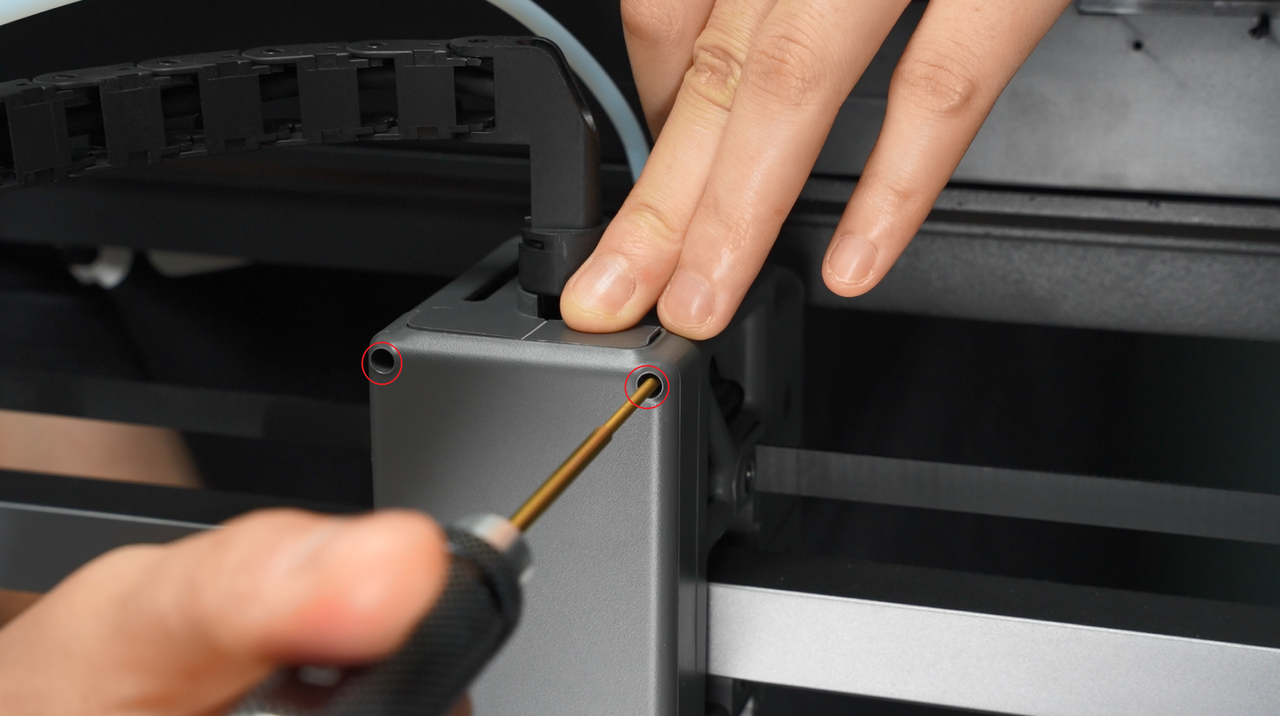

- Retire los 2 tornillos por encima de la cubierta trasera del cabezal y abra la cubierta de la interfaz del módulo;

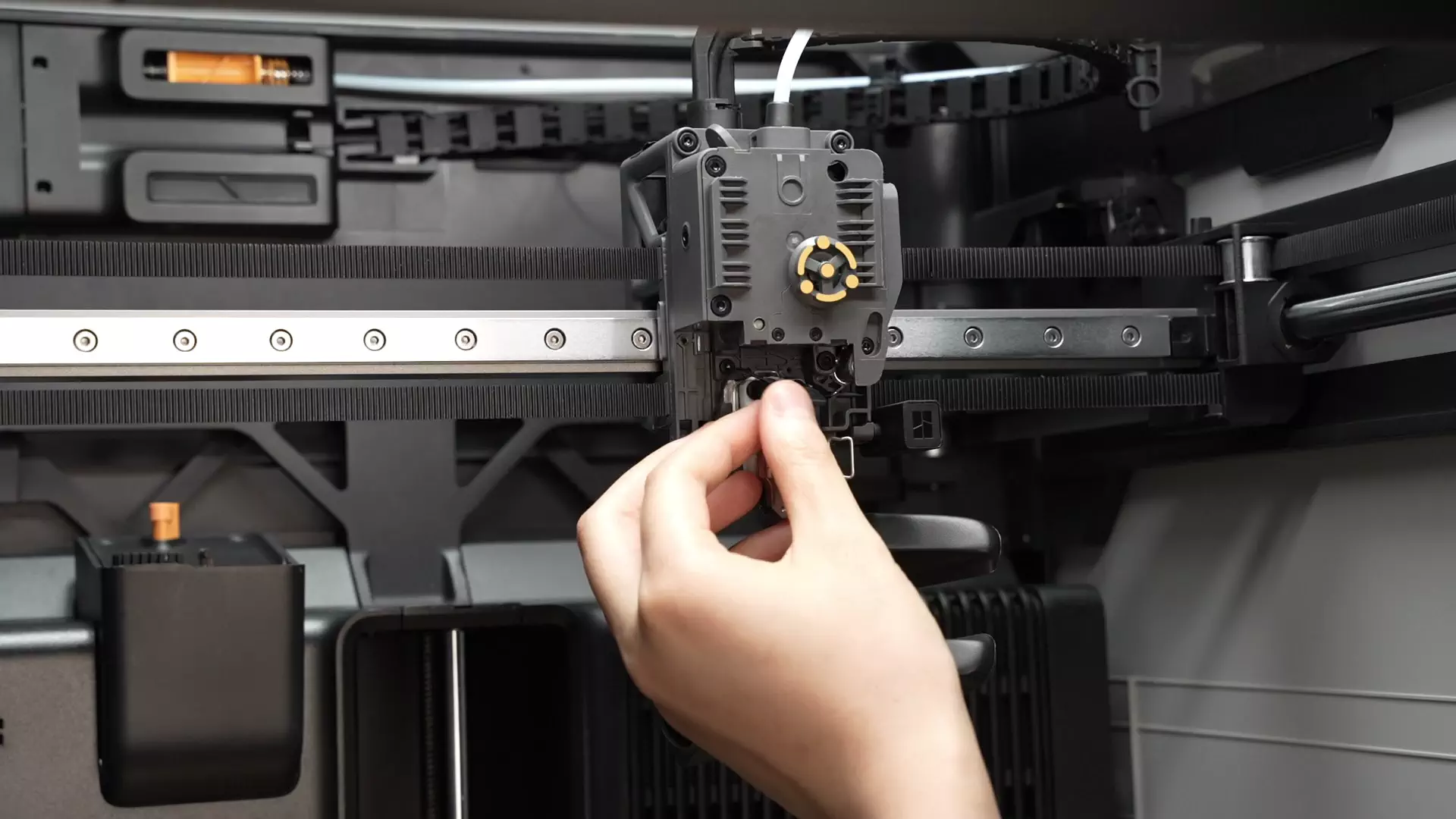

- Al abrir la cubierta de la interfaz, inserte el dedo, aplique fuerza suave desde la pared interior y empuje la cubierta trasera del cabezal hacia atrás.

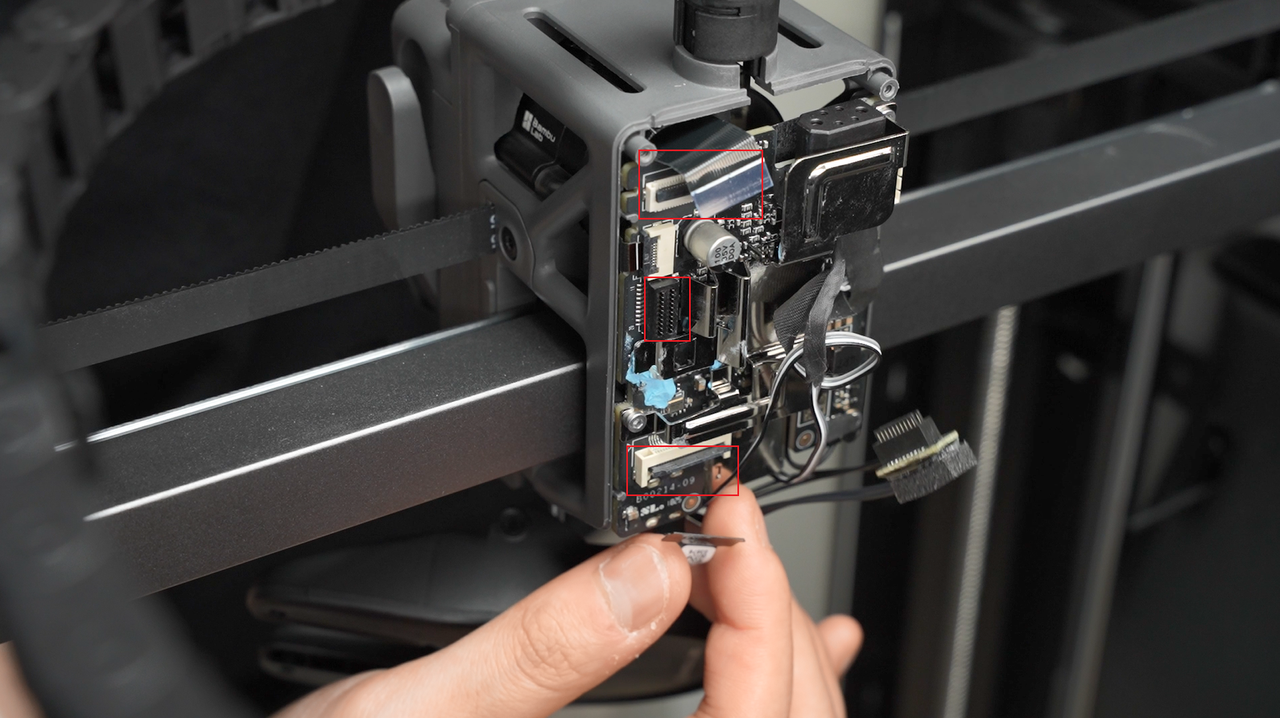

Paso 3: Desconectar el conector en la placa TH

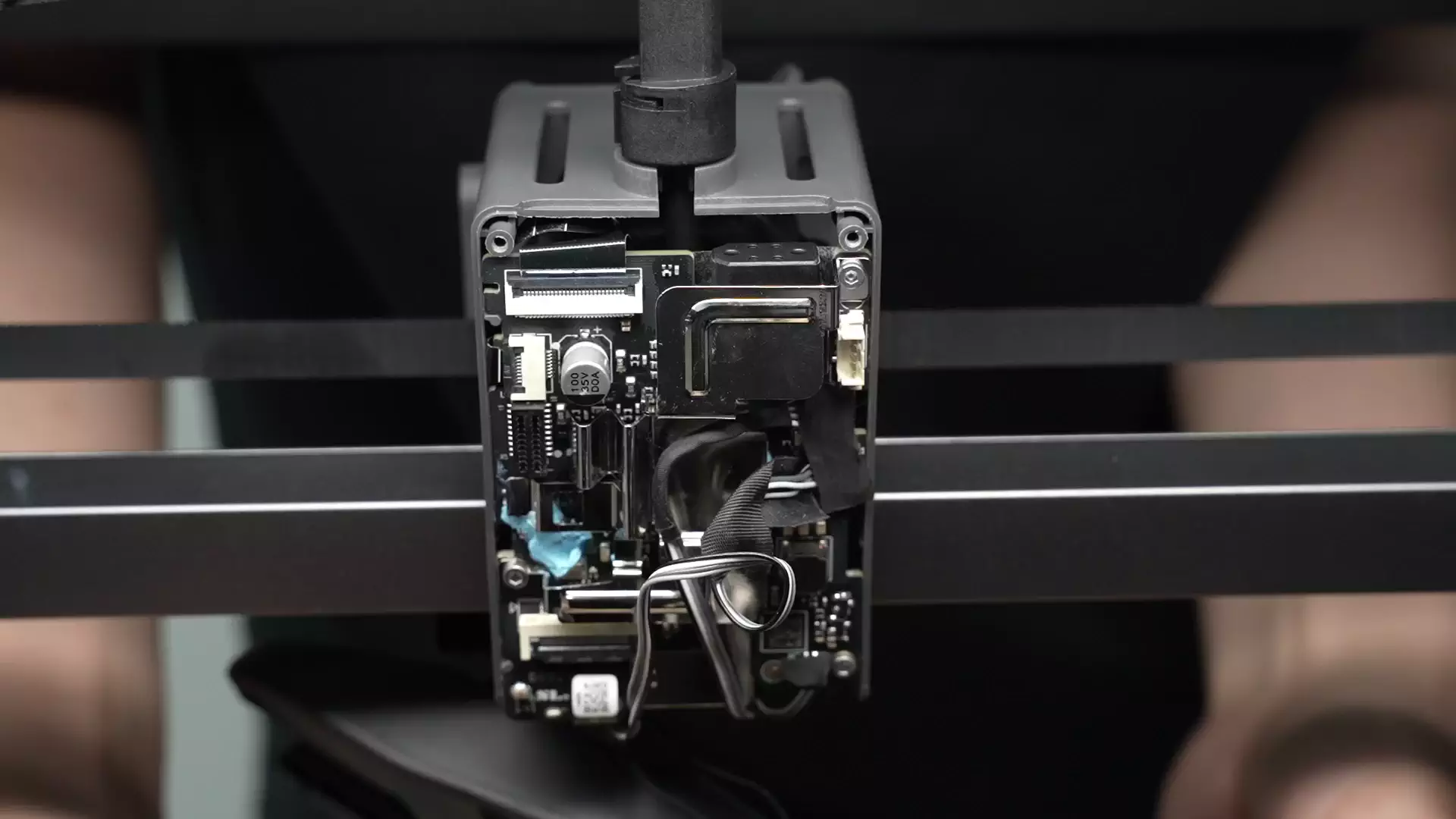

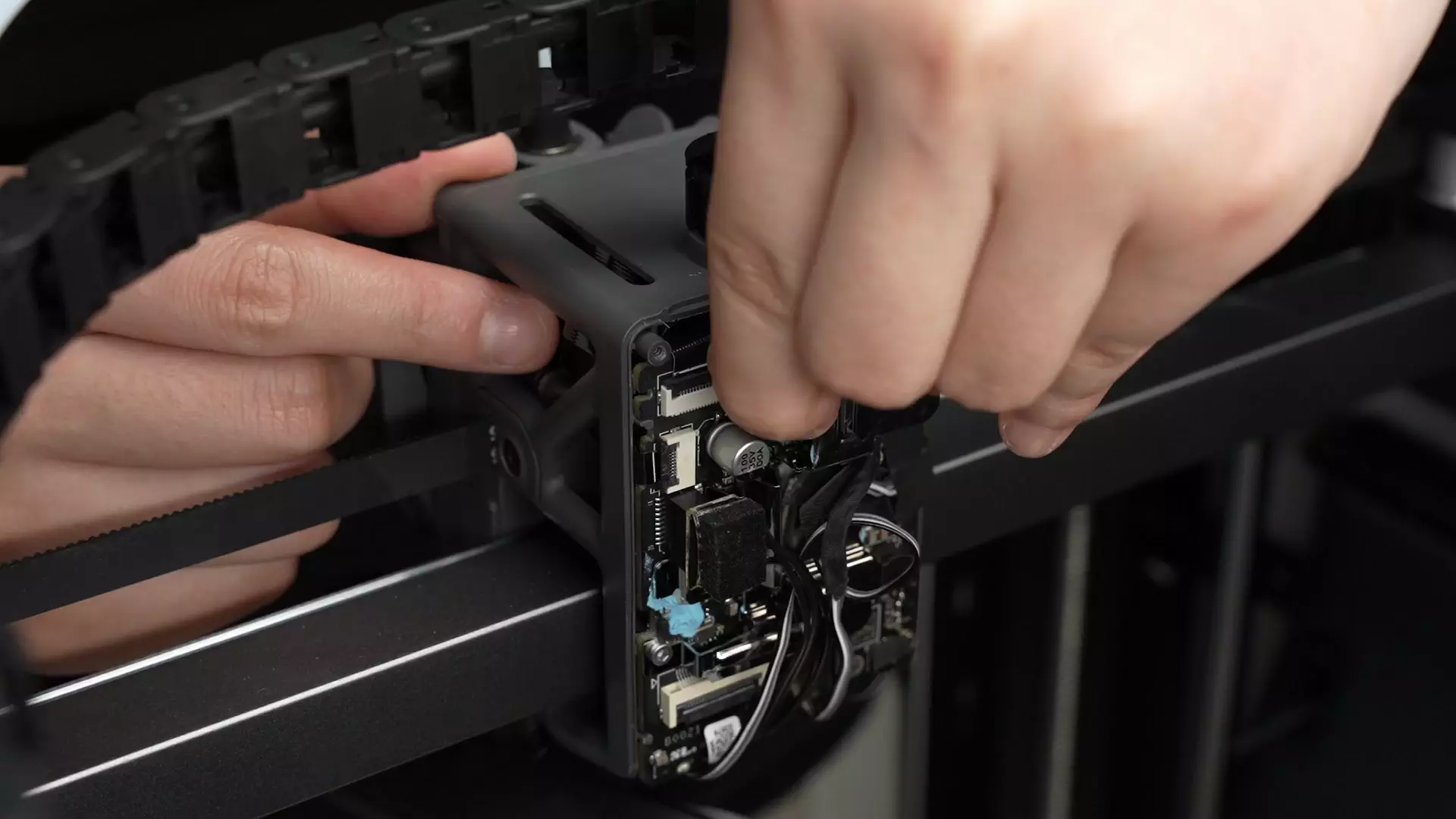

Desconecte en secuencia el conector del motor del extrusor, el cable de la unidad de calentamiento del hotend y el conector de la cámara del cabezal en la placa TH

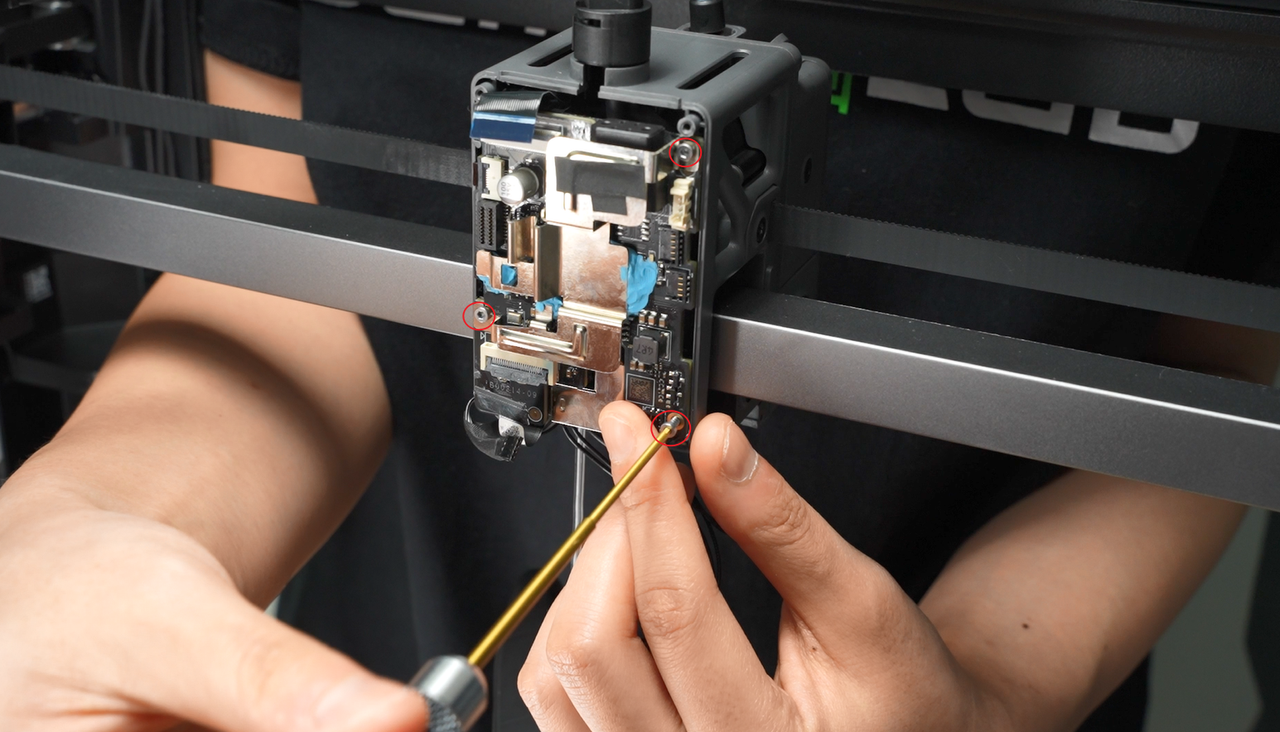

Desenrosque los 3 tornillos de la placa TH;

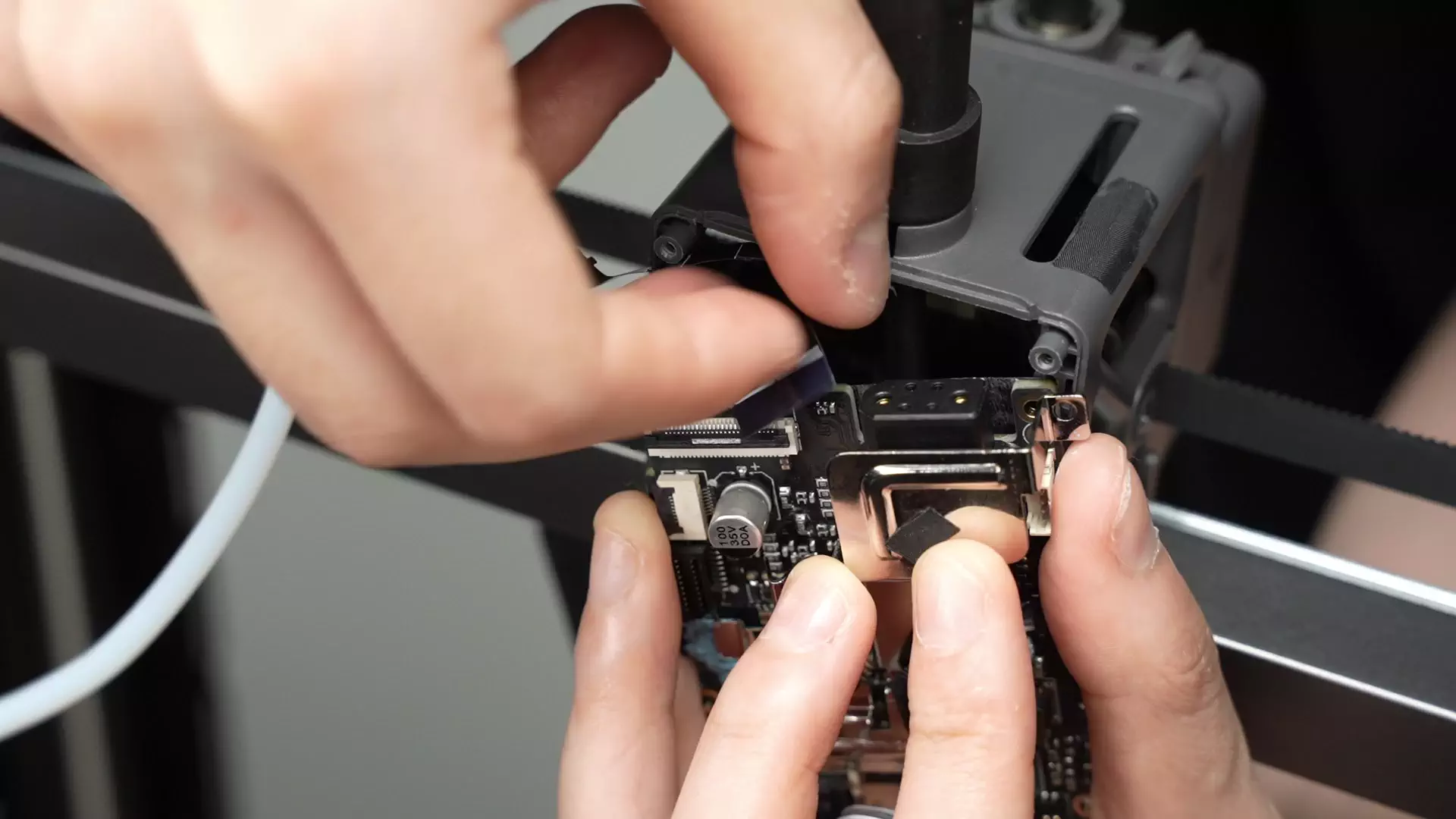

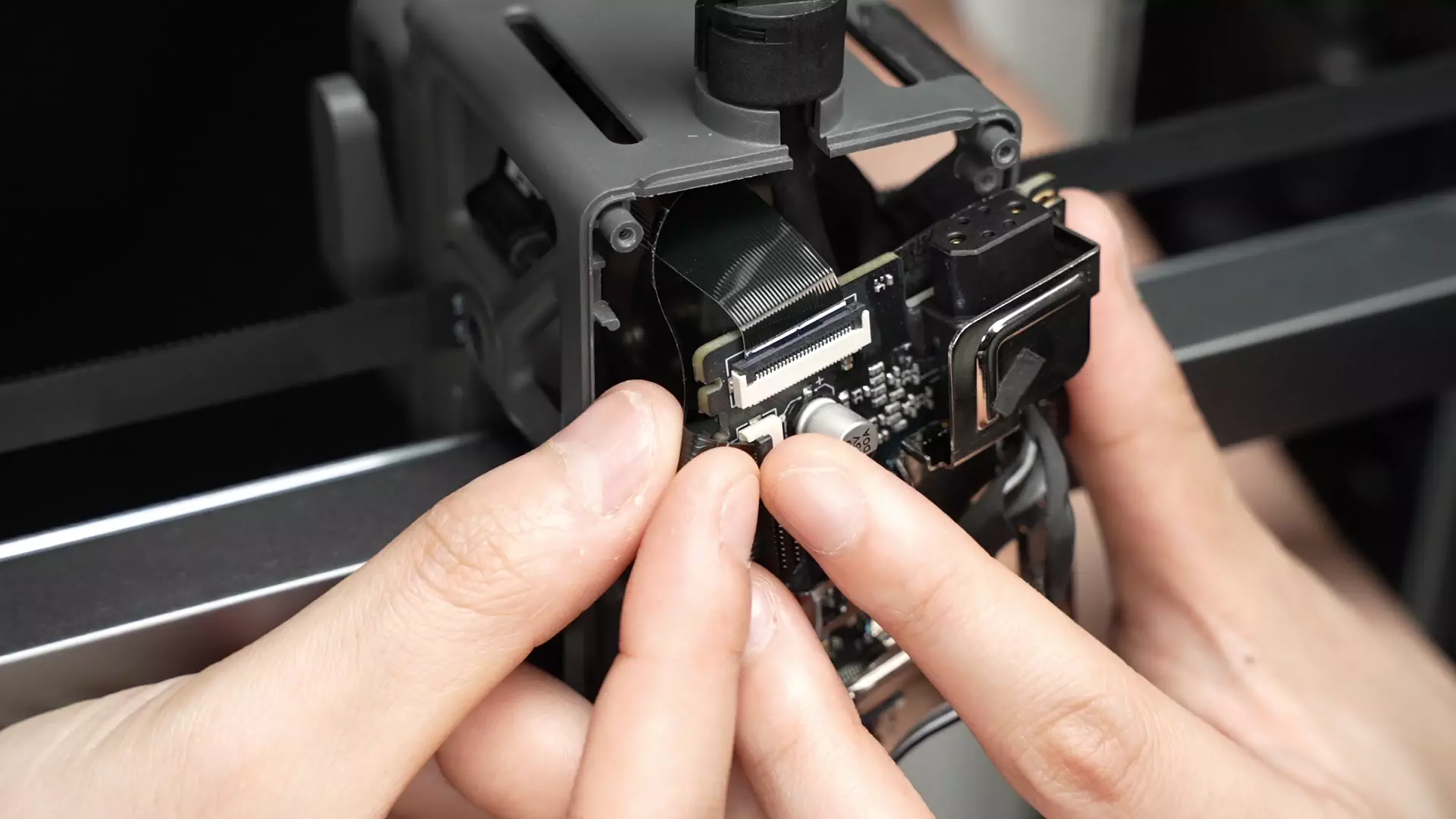

Mueva con cuidado la placa TH (con los dedos contra el disipador de calor para evitar que se caiga), cree suficiente espacio para desconectar el conector del sensor de filamento del extrusor y luego desconecte el conector.
Paso 4: Retirar el hotend
Consulte este tutorial para retirar el hotend (haga clic aquí para saltar)
Paso 5: Retirar el ventilador del hotend y la bobina de corriente de eddy
-
Tenga en cuenta: Este paso permite mantener conectados los conectores del ventilador del hotend y la bobina de corriente de eddy en la placa TH, y solo aflojar los tornillos del ventilador del hotend y la bobina de corriente de eddy para extraer los cables atrapados en el conjunto del extrusor.
-
Retire los dos tornillos del ventilador del hotend y retire el ventilador del hotend;
* Retire los dos tornillos de la bobina de corriente de eddy y evite el cable en la flecha
Paso 6: Retirar el conjunto del extrusor

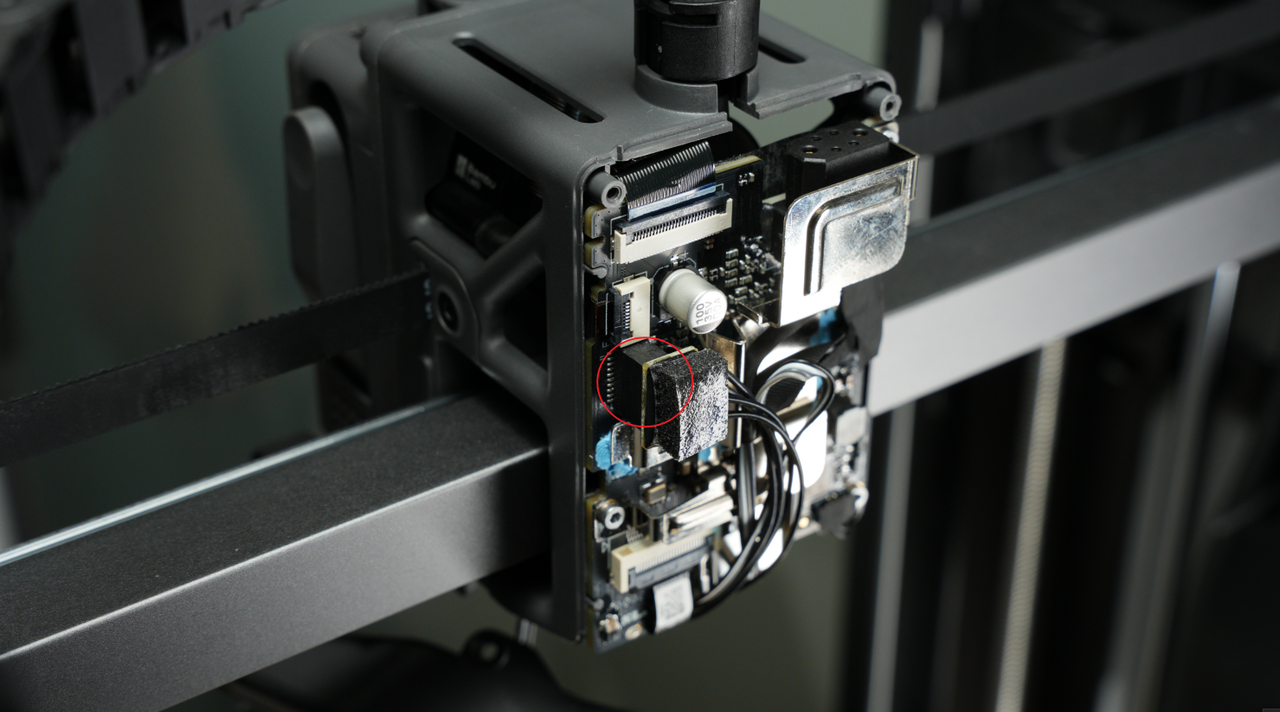

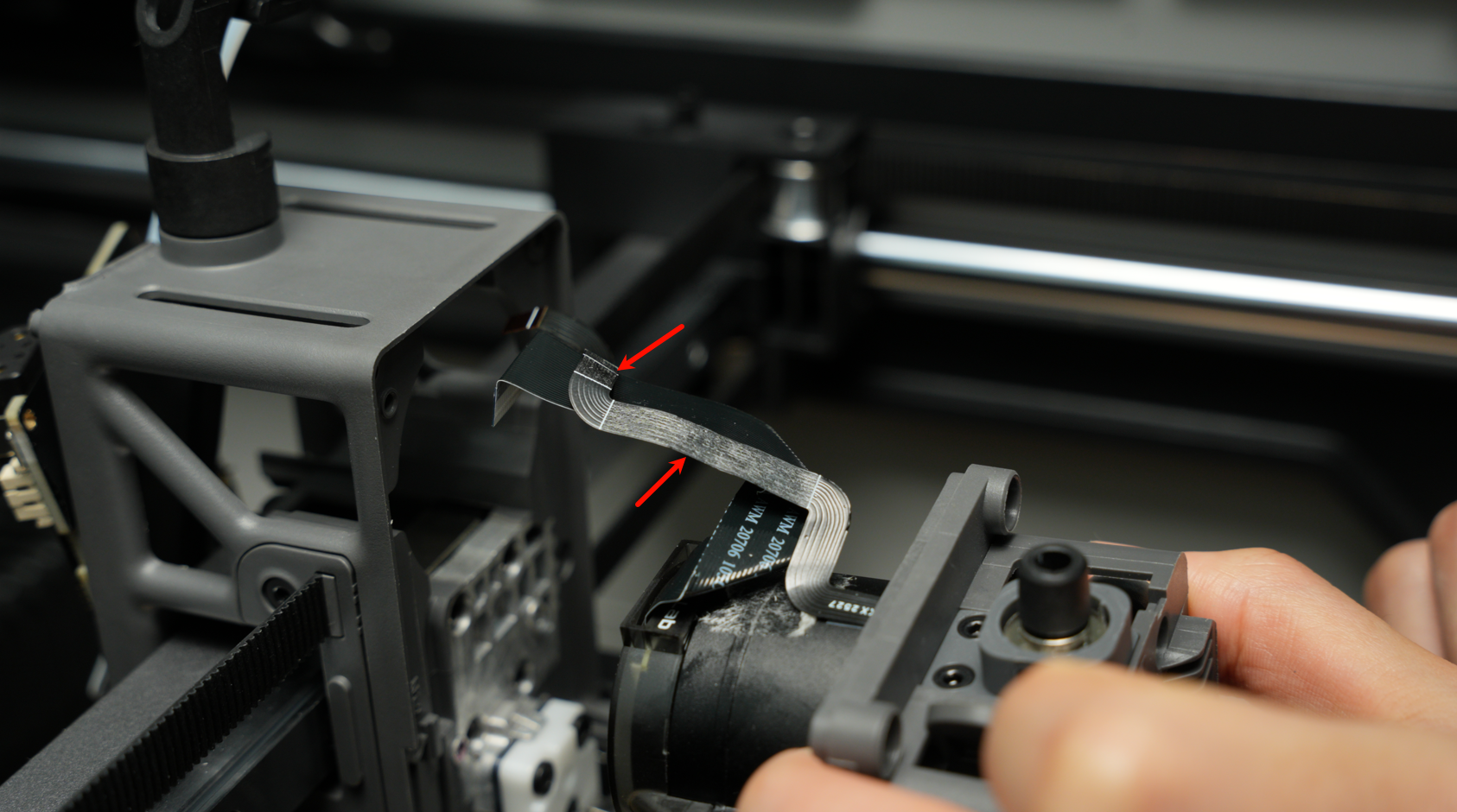

Debido a la cinta adhesiva del cable de cinta del sensor de filamento del extrusor y su curva de 90 grados, es necesario tener especial cuidado al retirar el conjunto del extrusor para evitar dañar el cable de cinta.

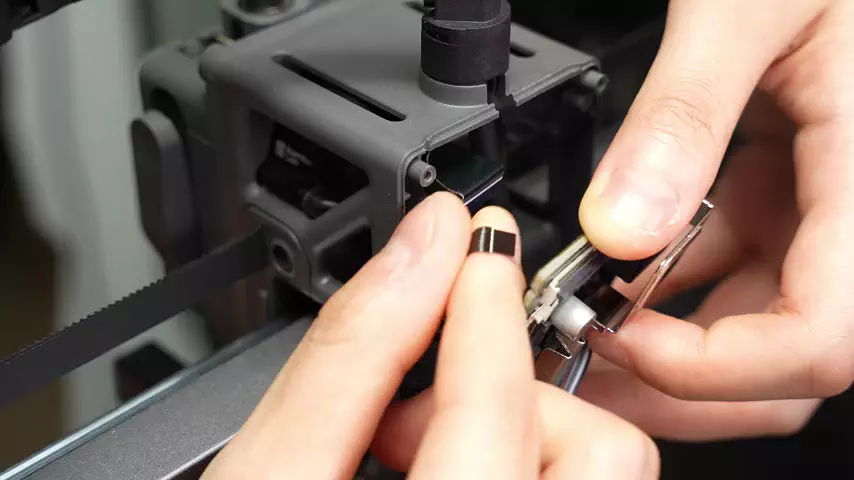

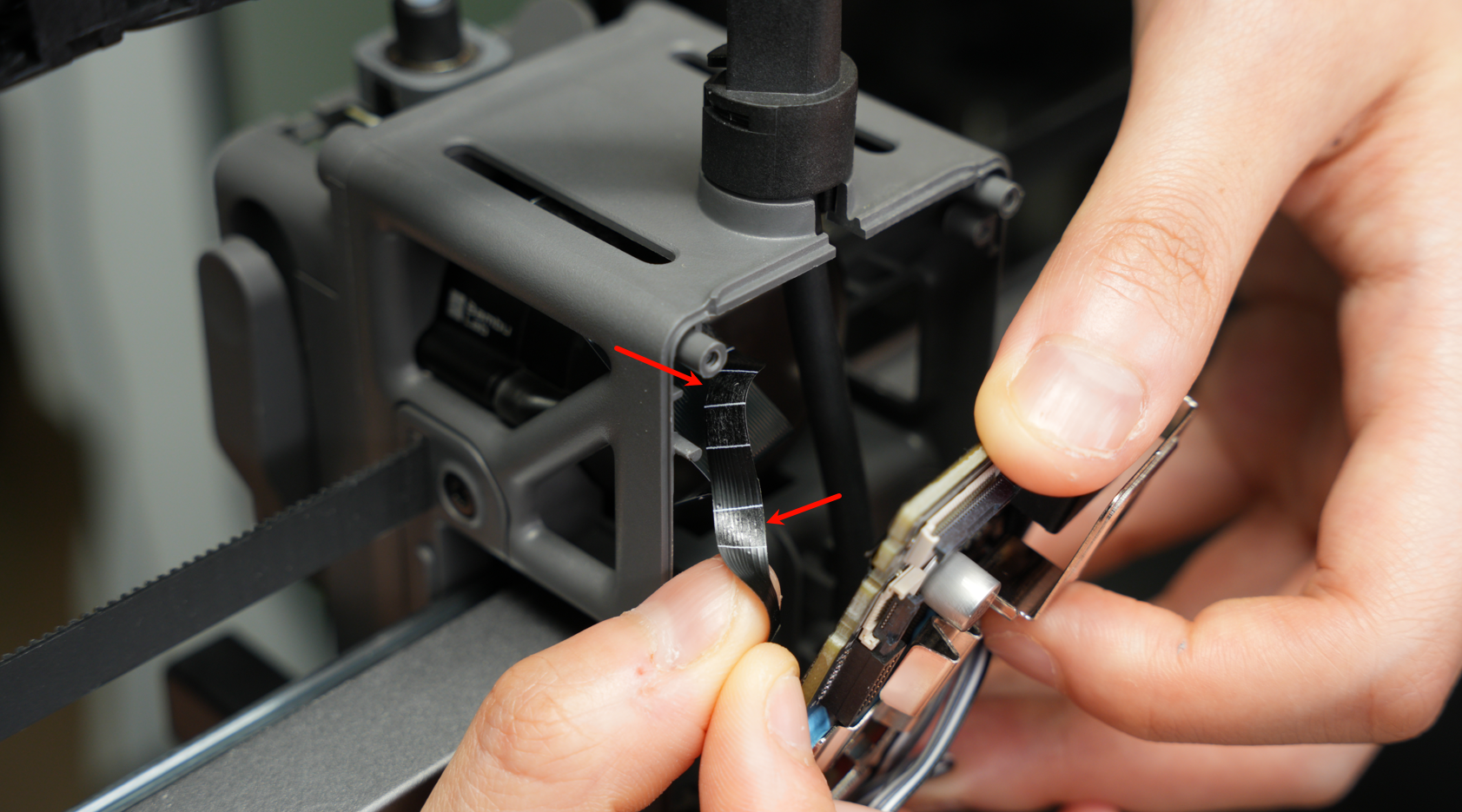

Retire la cinta adhesiva del cable de cinta en dirección opuesta al marco central.

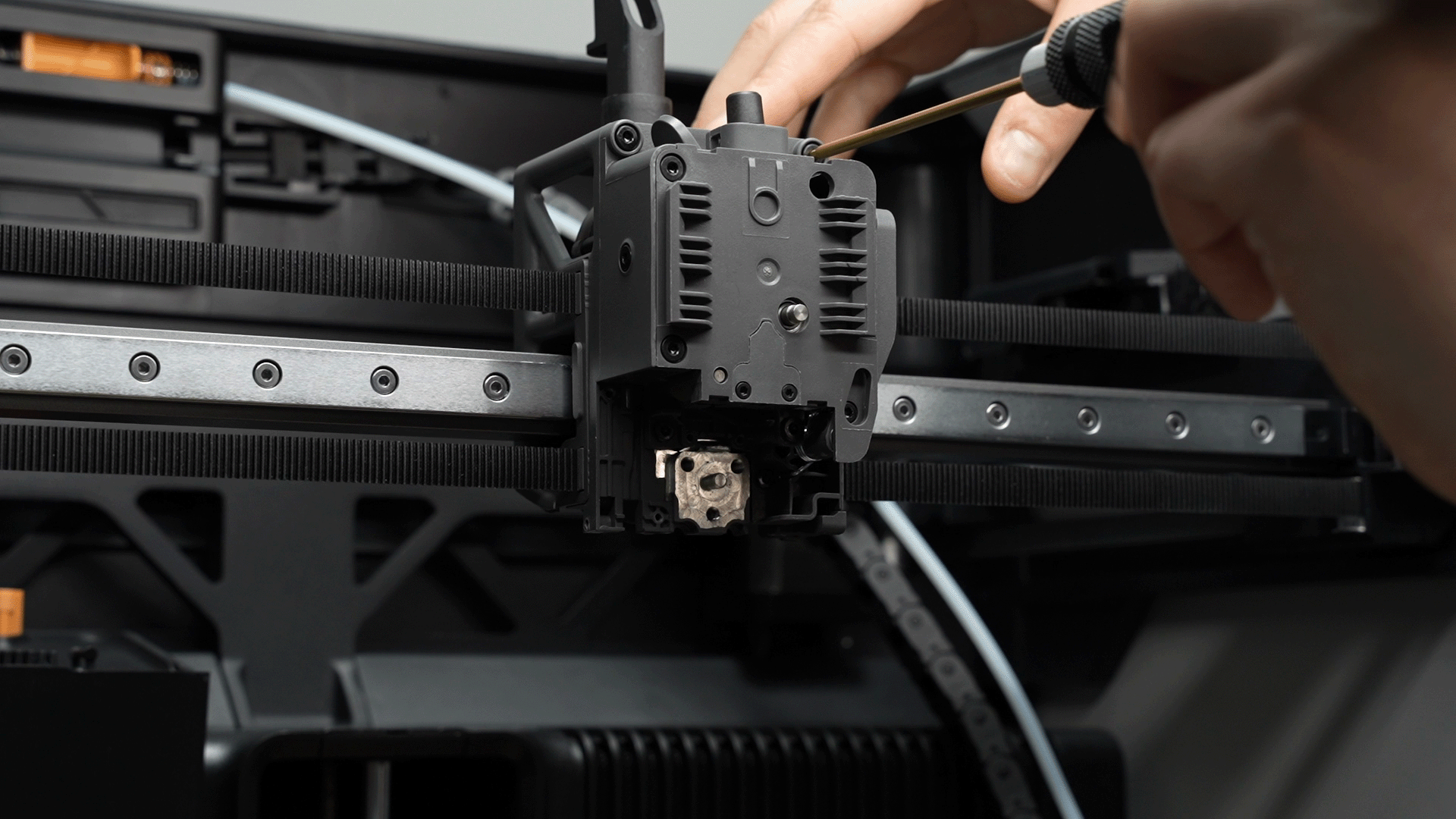

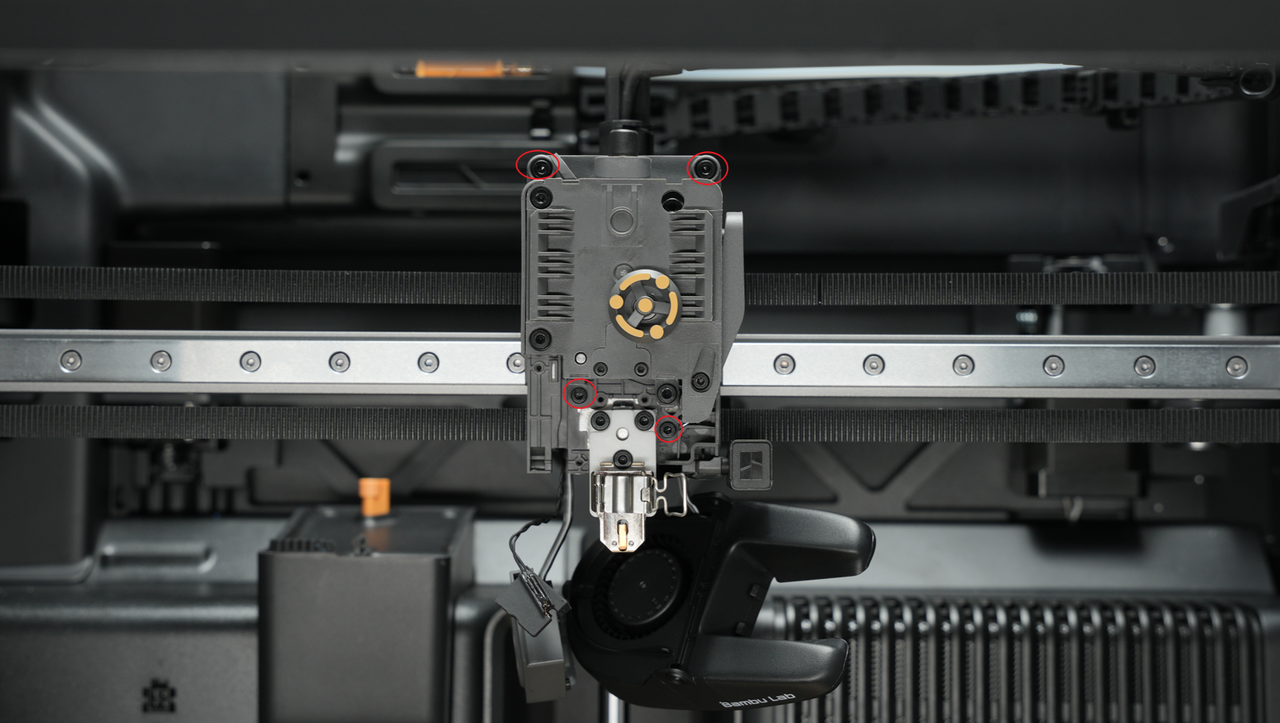

Retire los cuatro tornillos del extrusor mostrados en la ilustración

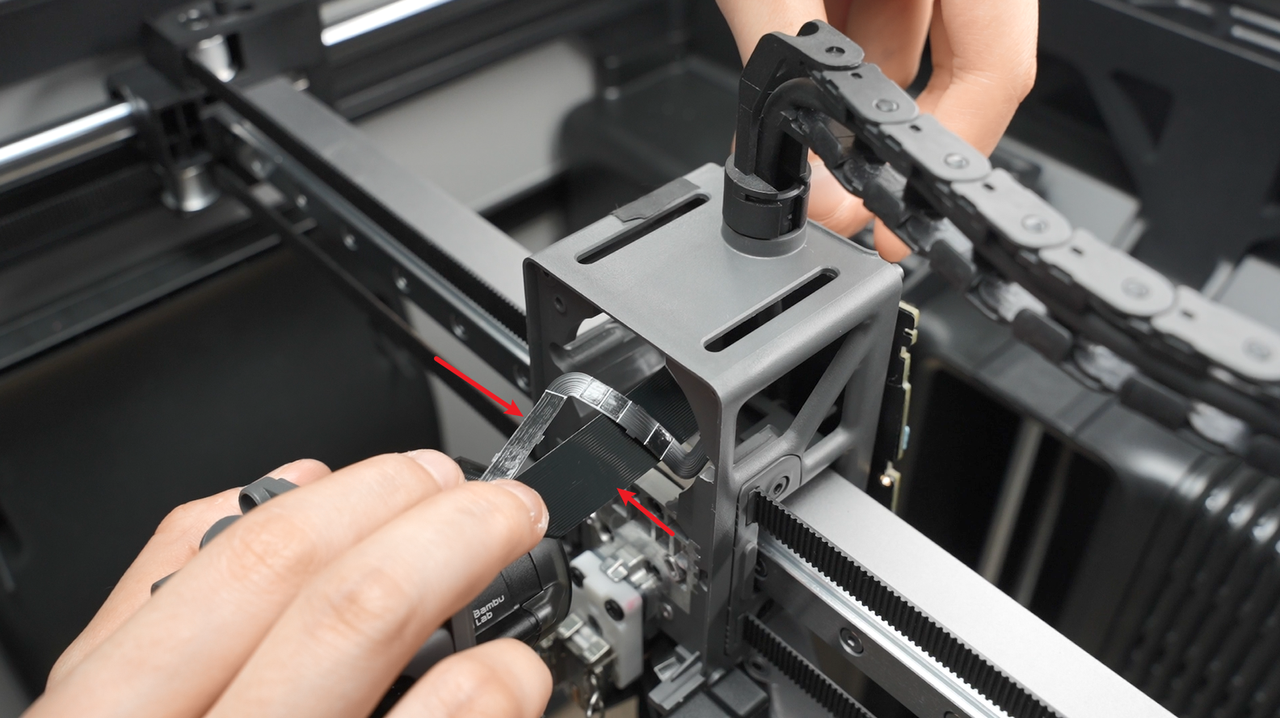

Si el cable del sensor de filamento del extrusor en la parte trasera está adherido al marco central de plástico, primero mueva el cable para separarlo del marco central. Si el cable del motor superior interfieren, use una herramienta de plástico para presionarlo hacia abajo.

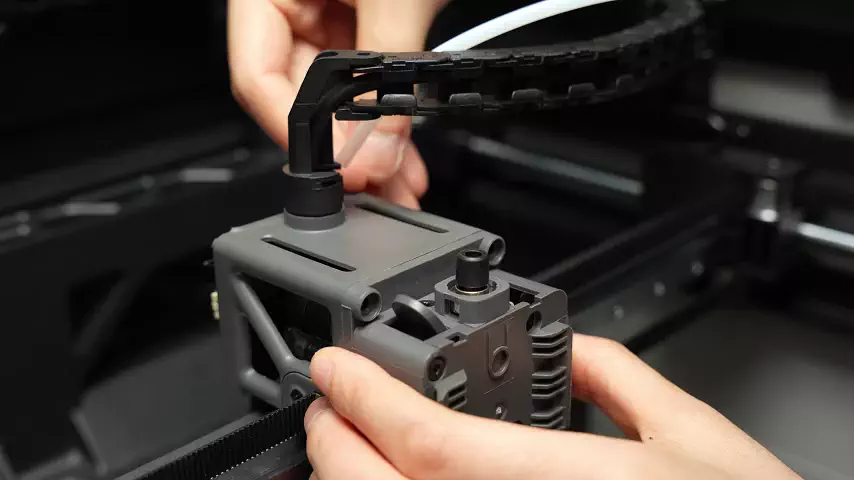

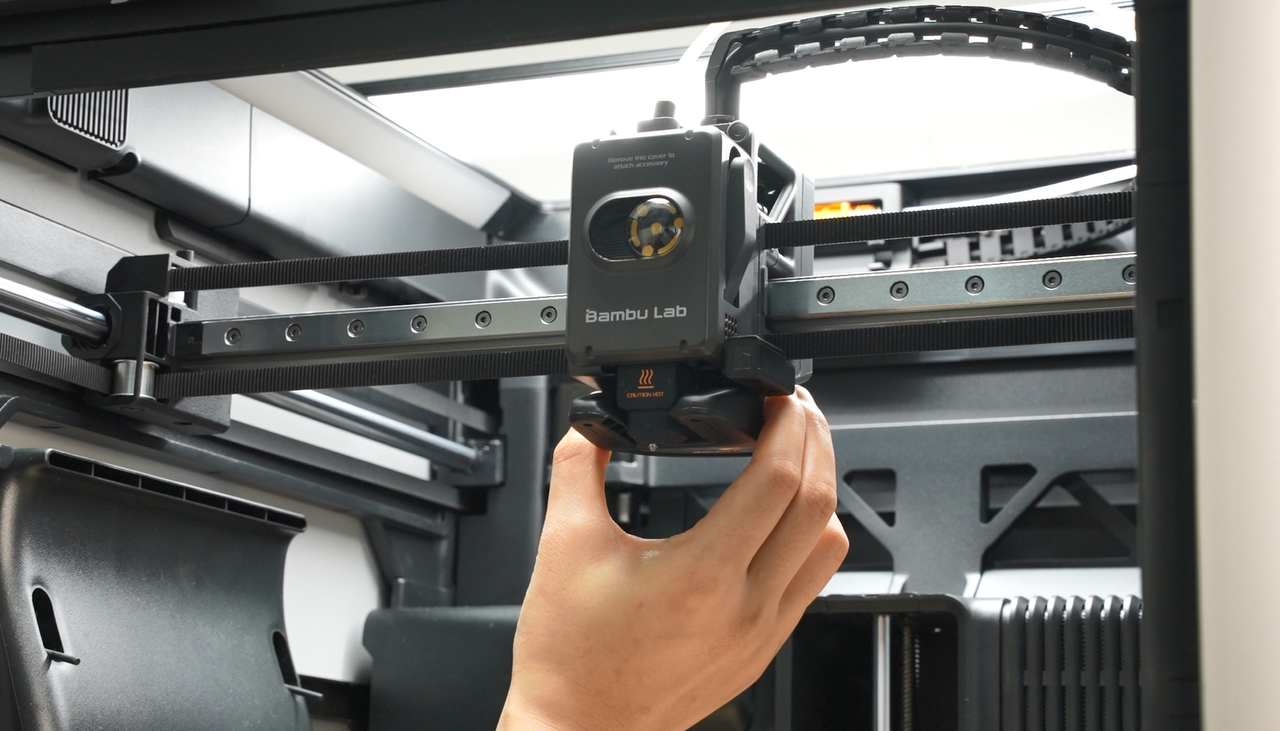

Agite el extrusor hacia los lados izquierdo y derecho, y extraiga el conjunto del extrusor desde la parte frontal.
Si el cable de cinta del sensor de filamento del extrusor o el cable del motor interfieren, presione suavemente con los dedos o una herramienta de plástico; no tire con fuerza.
Instalar el conjunto del extrusor
Paso 1: Instalar el nuevo conjunto del extrusor

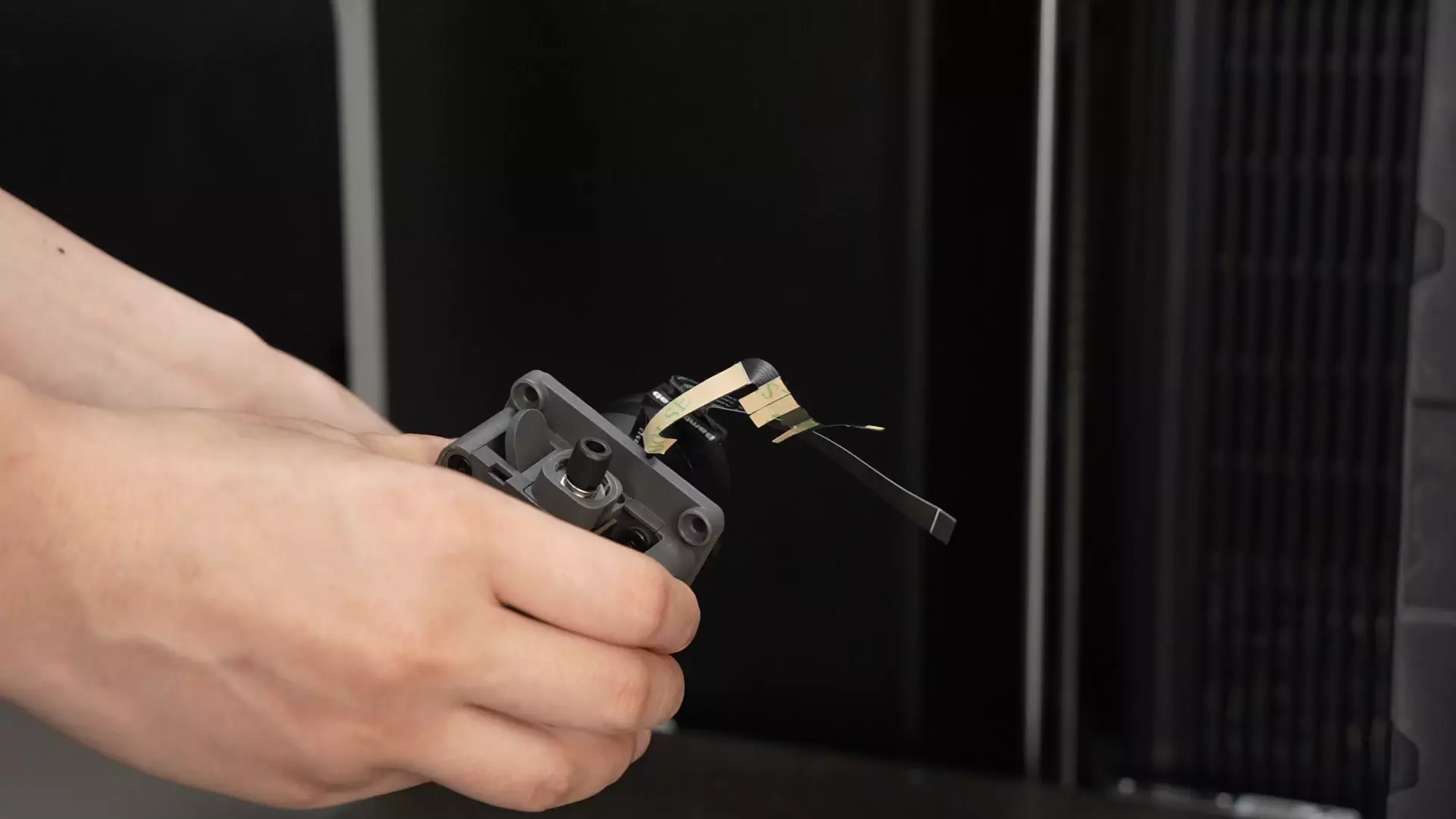

Como se muestra en la imagen animada, doble el cableado del nuevo conjunto del extrusor (también puede referirse a las marcas de doblez en el antiguo conjunto retirado), y retire la película protectora de la cinta adhesiva.

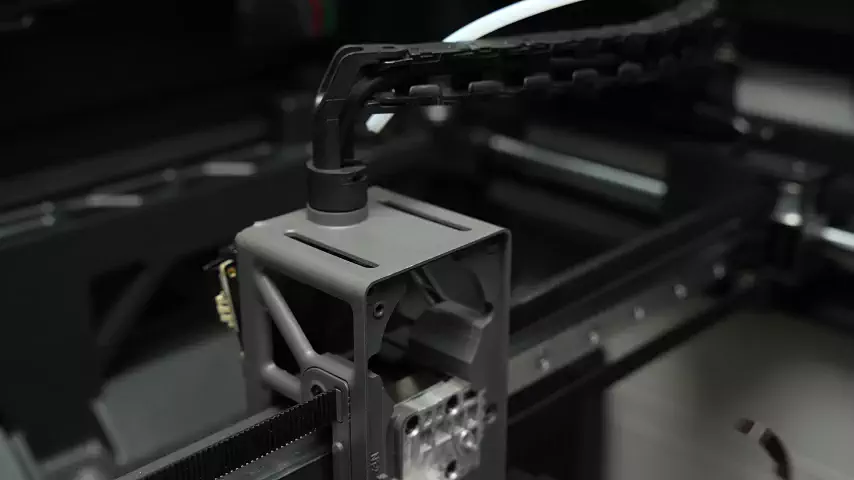

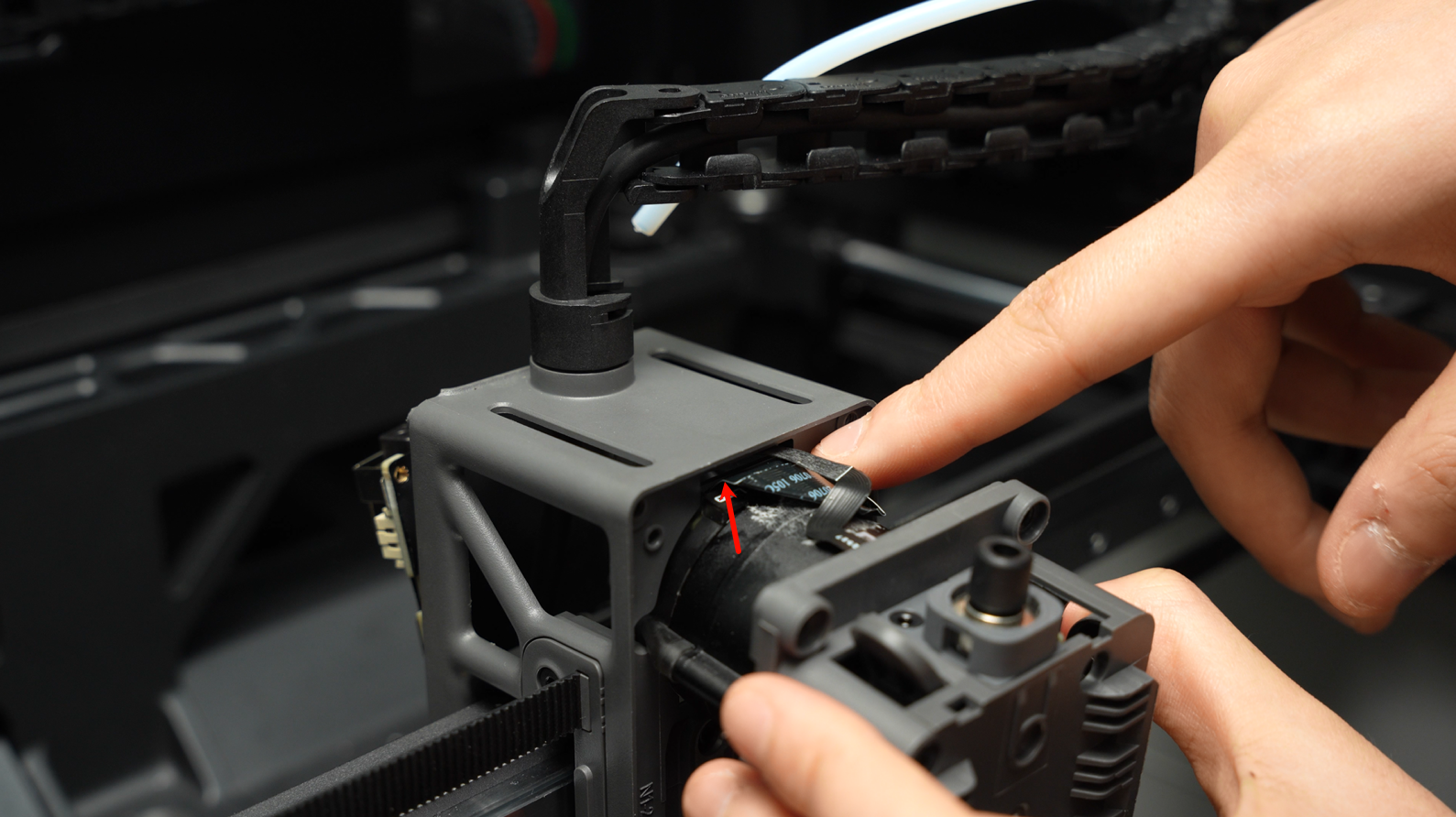

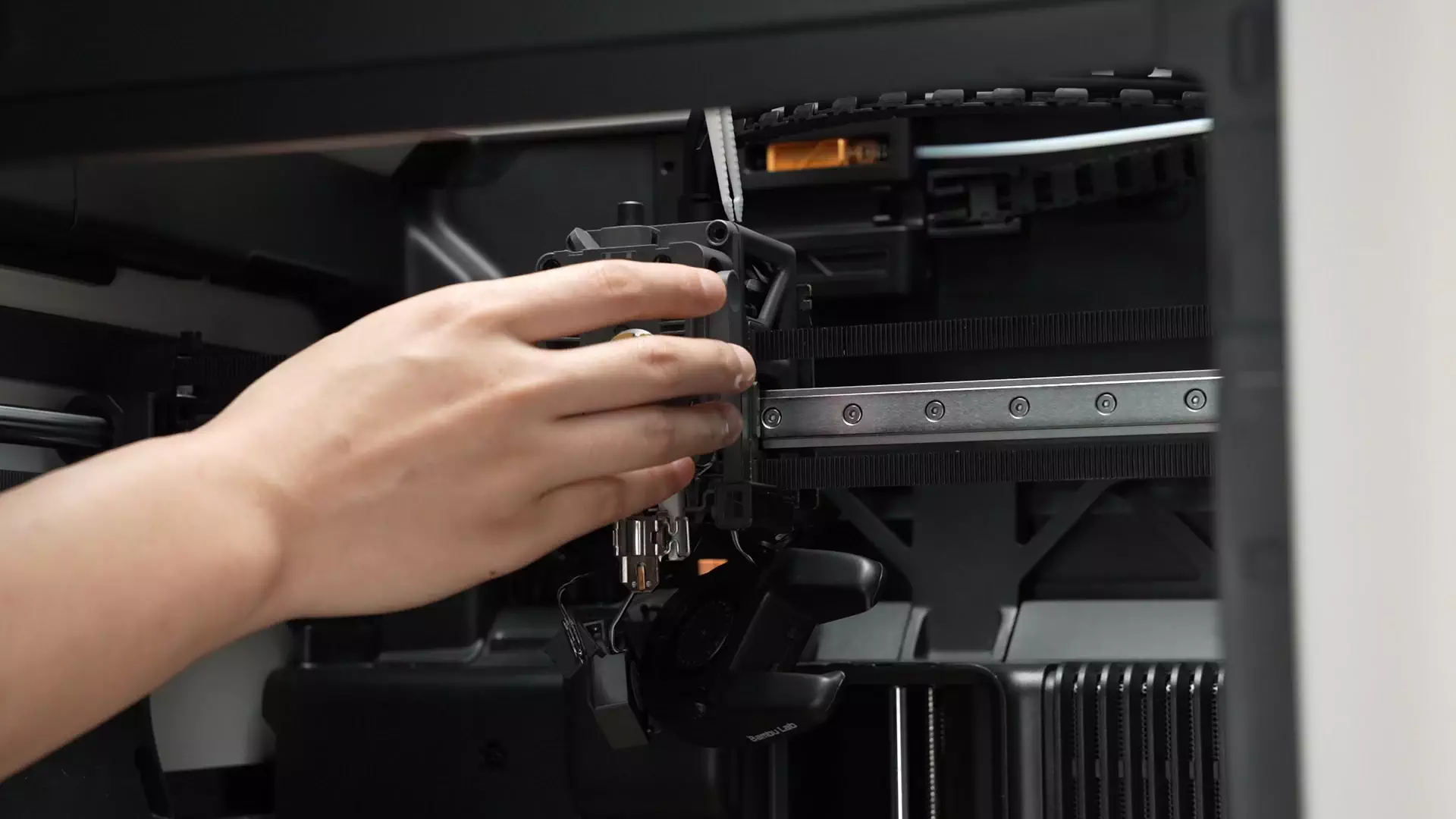

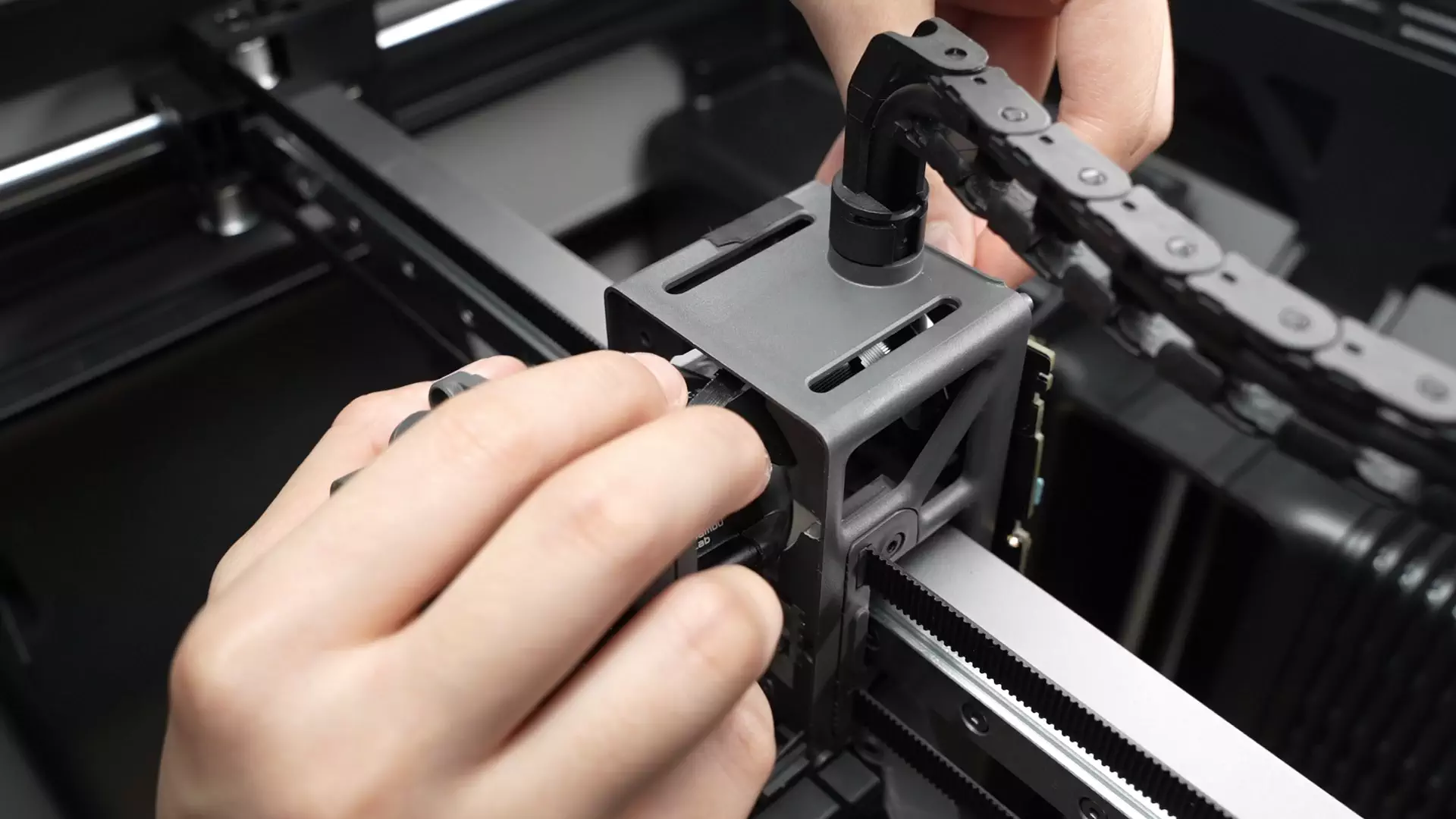

Con el cable del sensor de filamento del extrusor en la parte superior y el cable del motor del extrusor en la parte inferior, inserte el conjunto del extrusor en el marco central del cabezal.

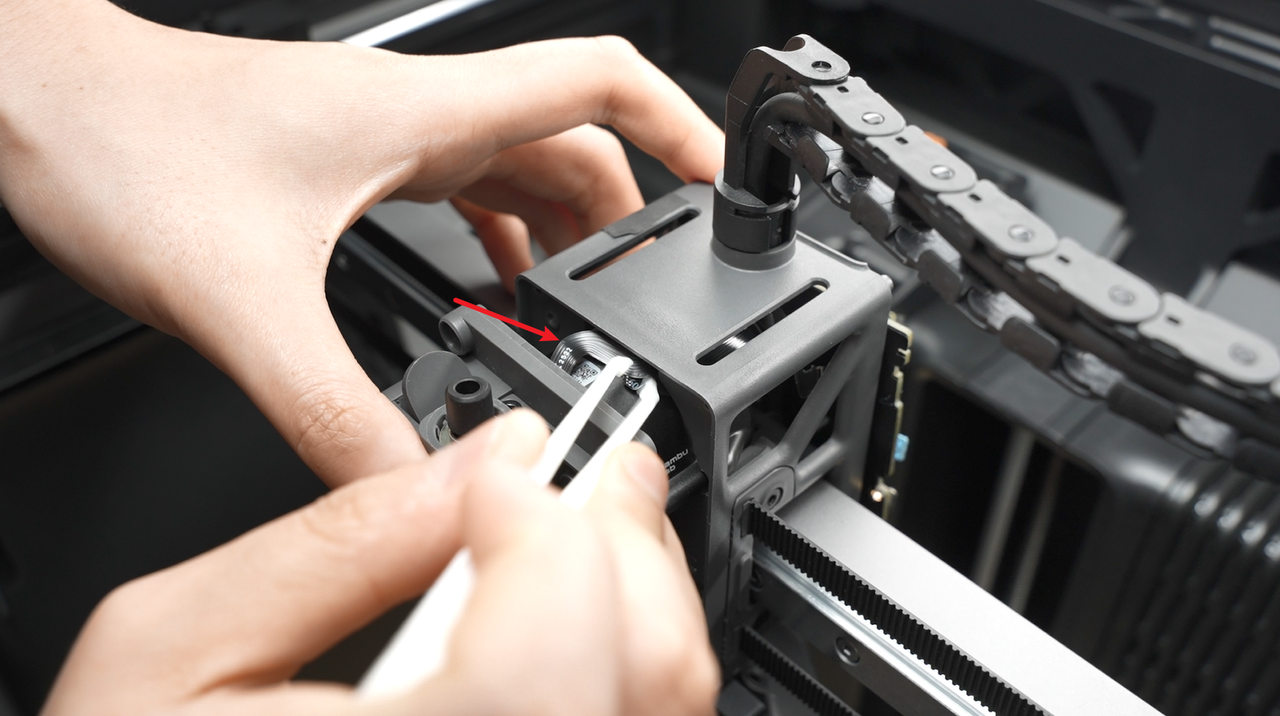

Si el cable se levanta aquí, use una herramienta de plástico para aplanarlo antes de continuar empujándolo hacia adelante para evitar dañar el cable.
4 tornillos que fijan el conjunto del extrusor
Paso 2: Instalar la bobina de corriente de eddy y el ventilador del hotend
Alinee los agujeros de los tornillos, asegúrese de que los arcos de los dos componentes estructurales coincidan entre sí, y fije los tornillos de la bobina de corriente de eddy. Al ajustar los tornillos, fije primero uno, luego apriete el otro, y finalmente apriete el primero nuevamente para garantizar que la bobina de corriente de eddy quede horizontal después de la instalación (importante).

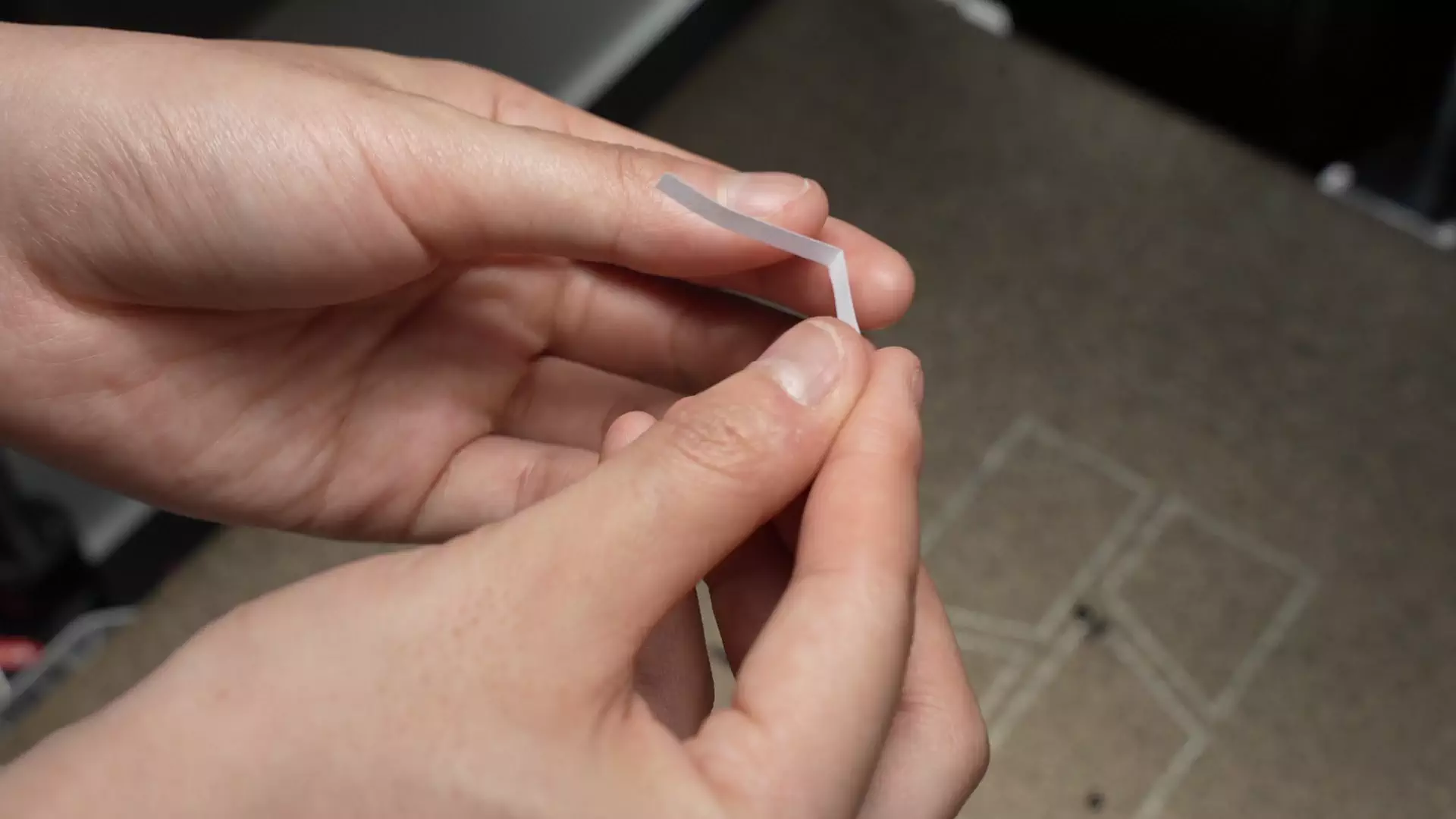

Calibrar la posición de instalación de la bobina de corriente de eddy (importante): Vuelva a instalar el hotend, doble una hoja de papel A4 del tamaño adecuado por la mitad, introdúzcala en el espacio entre el hotend y la bobina de corriente de eddy, y al tirar hacia atrás y adelante, debe sentir una cierta resistencia al deslizamiento, pero el papel debe moverse libremente. En este caso, la separación aproximada entre el hotend y la bobina de corriente de eddy es de 0.2-0.3mm.

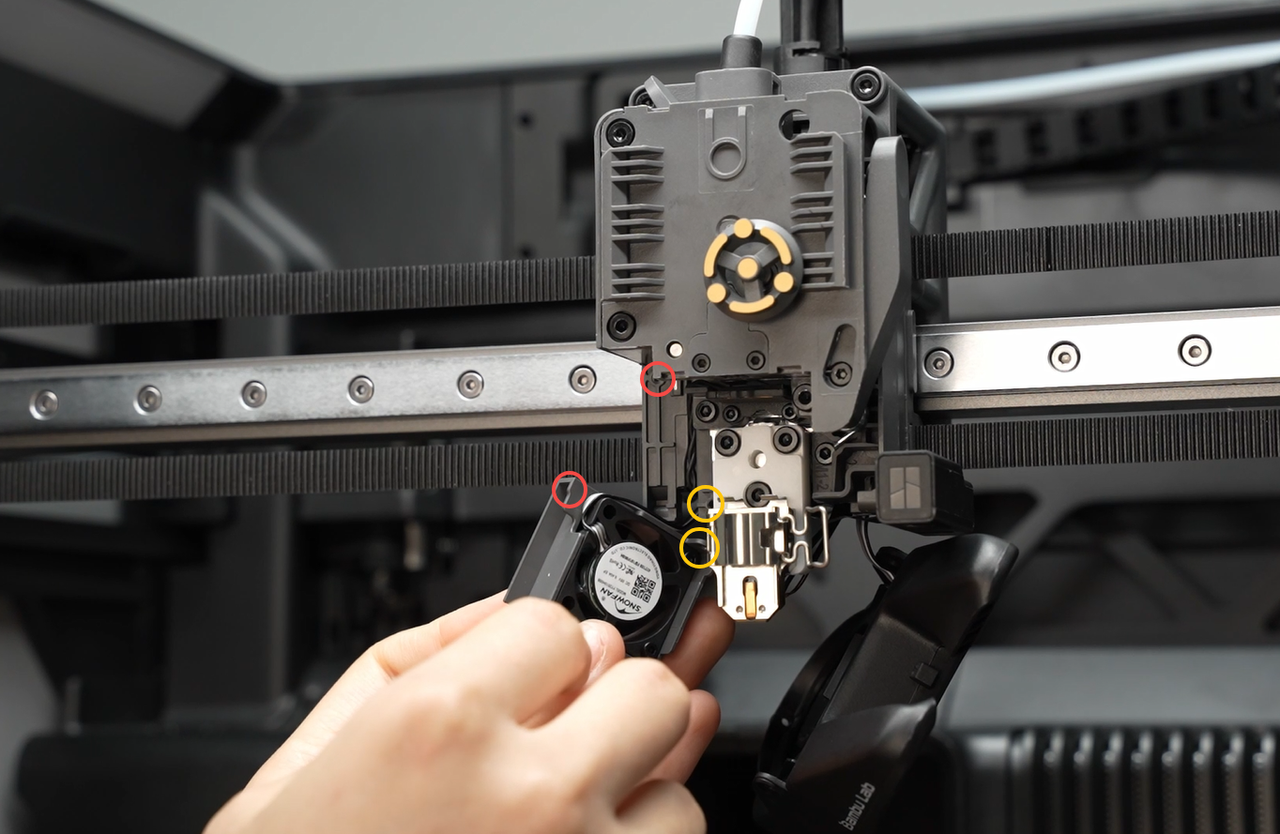

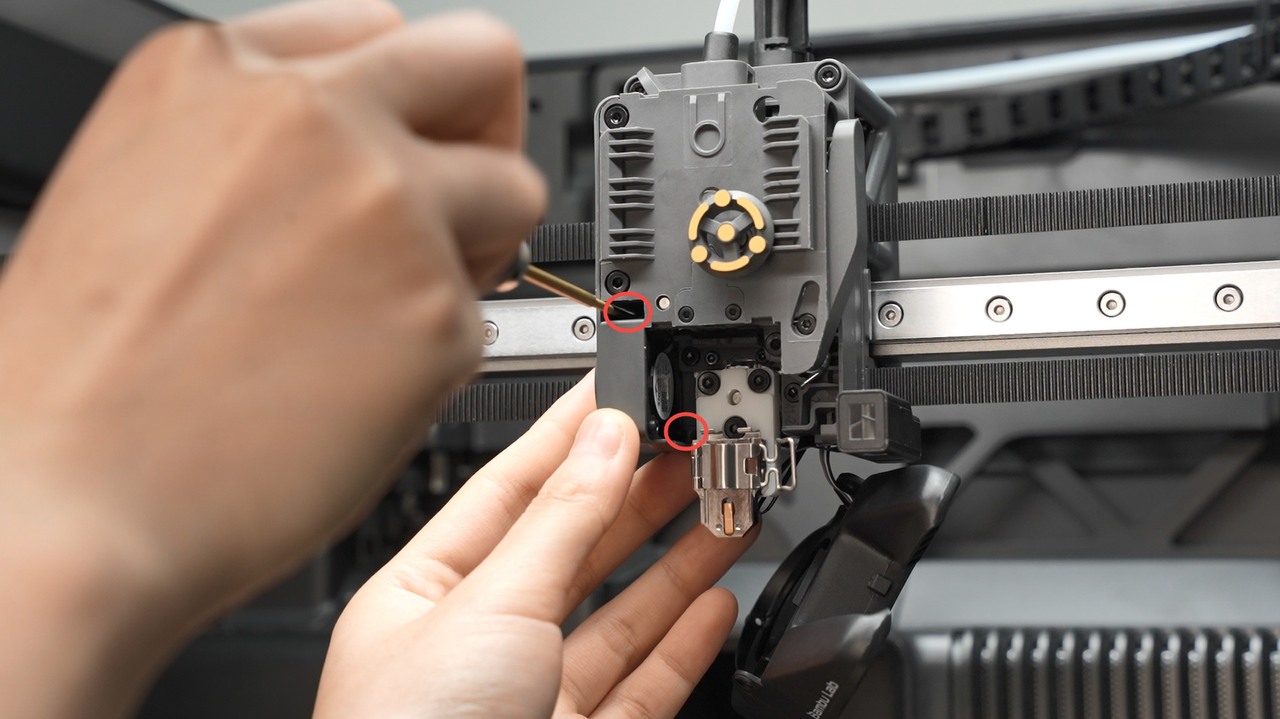

- Alinee el lado marcado del ventilador hacia el hotend y alineelo con los agujeros de los tornillos (consulte los círculos rojo y amarillo en la figura a continuación);
Doble el cable del ventilador en la ranura mostrada en el diagrama, luego instale el ventilador.
- Apriete los dos tornillos que fijan el ventilador.
Paso 3: Instalar el hotend
Consulta este tutorial para instalar el hotend (haga clic aquí para saltar)
Paso 4: Conectar el conector en la placa TH

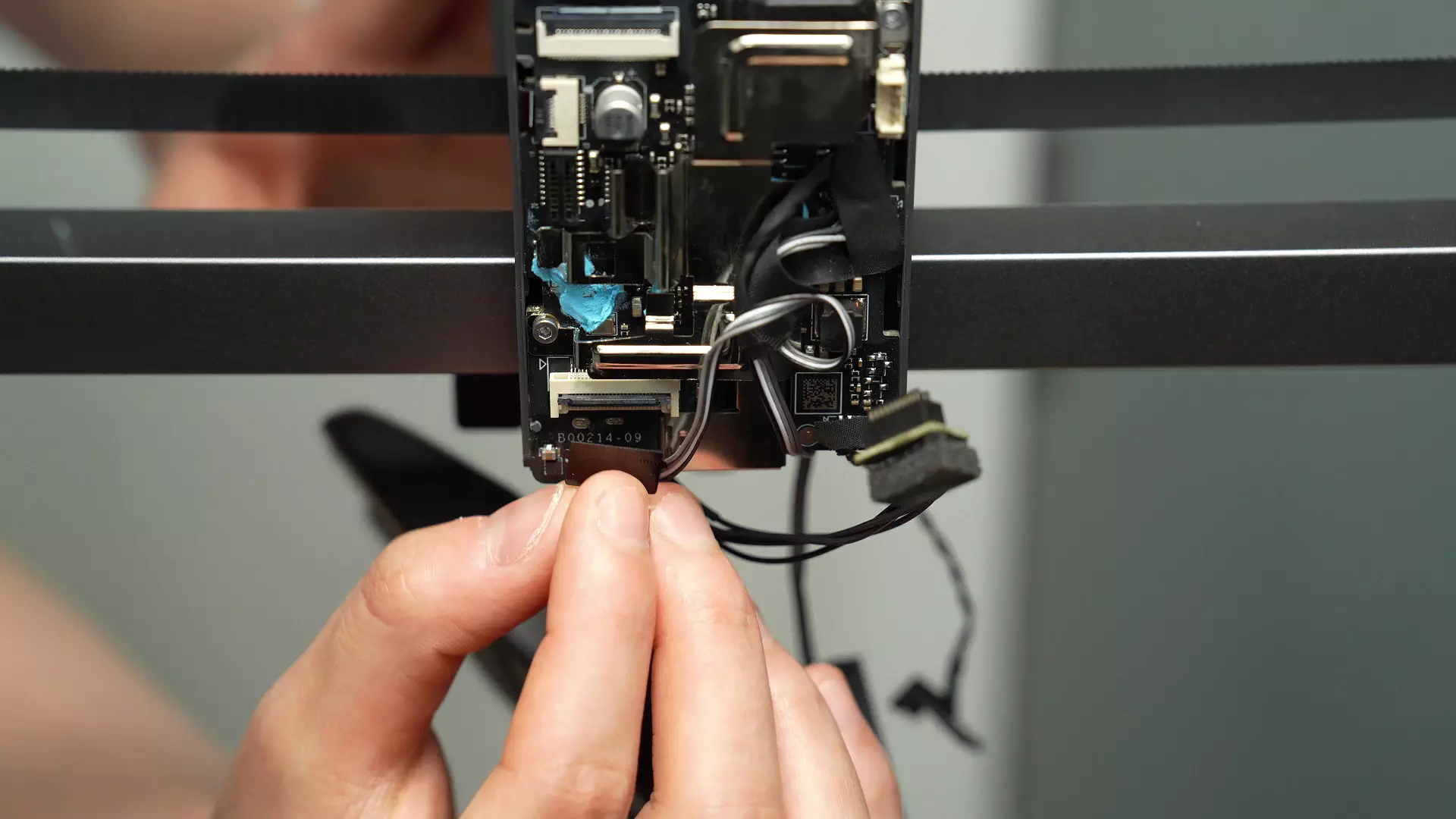

- Conectar el conector del motor del extrusor
- Conectar el conector del sensor de filamento del extrusor, presionar el cable contra el marco central de plástico para que se adhiera al marco central.
Volver a apretar los 3 tornillos de la placa TH.
Insertar el conector de la cámara del cabezal

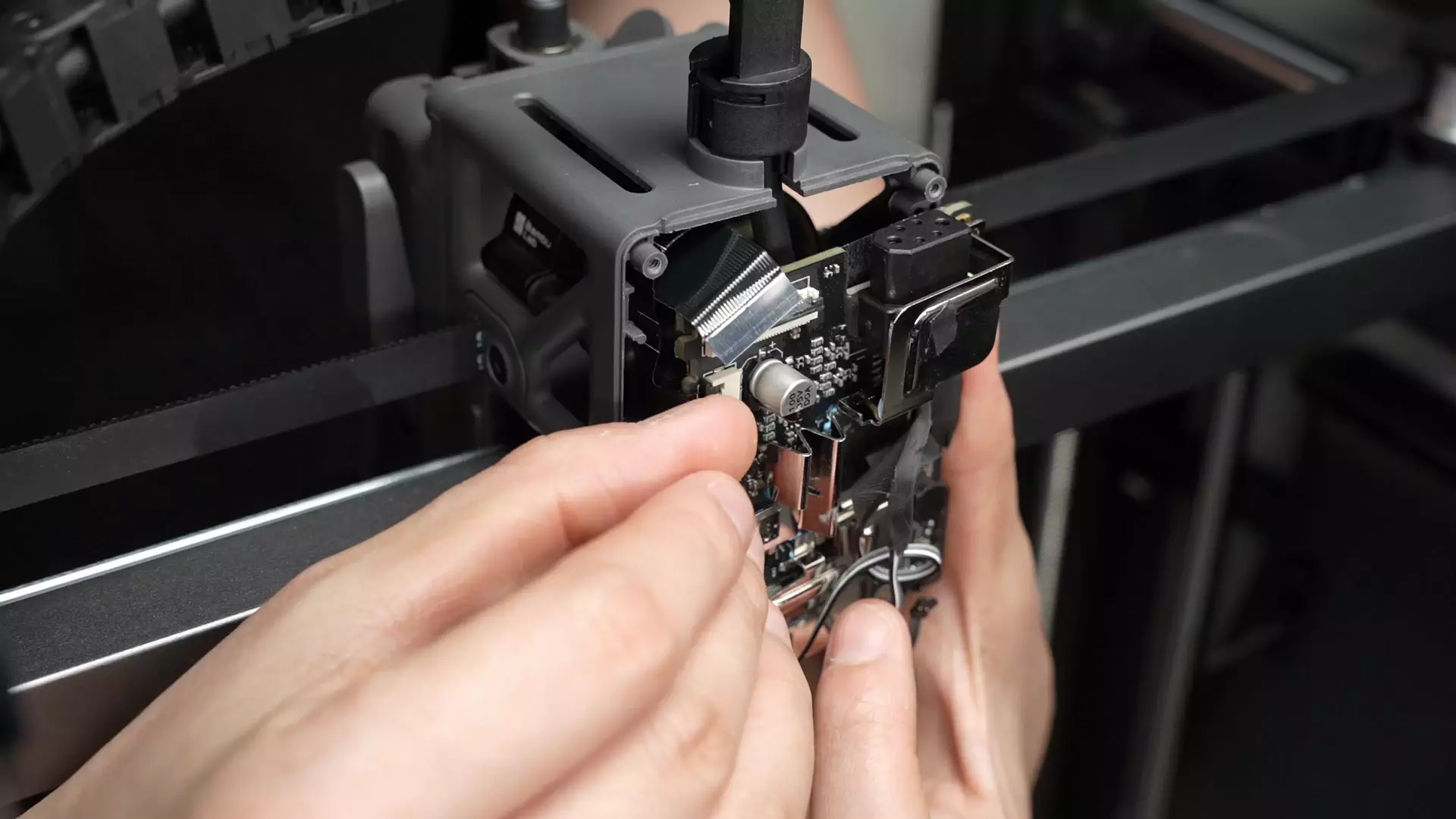

- Prealinear los agujeros de los tornillos del ventilador, organizar el cable del ventilador en la placa TH, tirar hacia arriba y doblar el cable sobrante para evitar que quede aplastado por la carcasa del ventilador o la cubierta trasera del cabezal, lo que podría causar un fallo en el ventilador.
Después de organizar los cables, insertar el conector del conjunto de calentamiento del hotend y usar el conector y los cables del conjunto de calentamiento del hotend para sujetar el cable del ventilador de enfriamiento del componente.
Al insertar el conjunto de calentamiento del hotend, asegurarse de alinear con los agujeros y evitar desalineación.
Paso 4: Instalar la cubierta trasera del cabezal

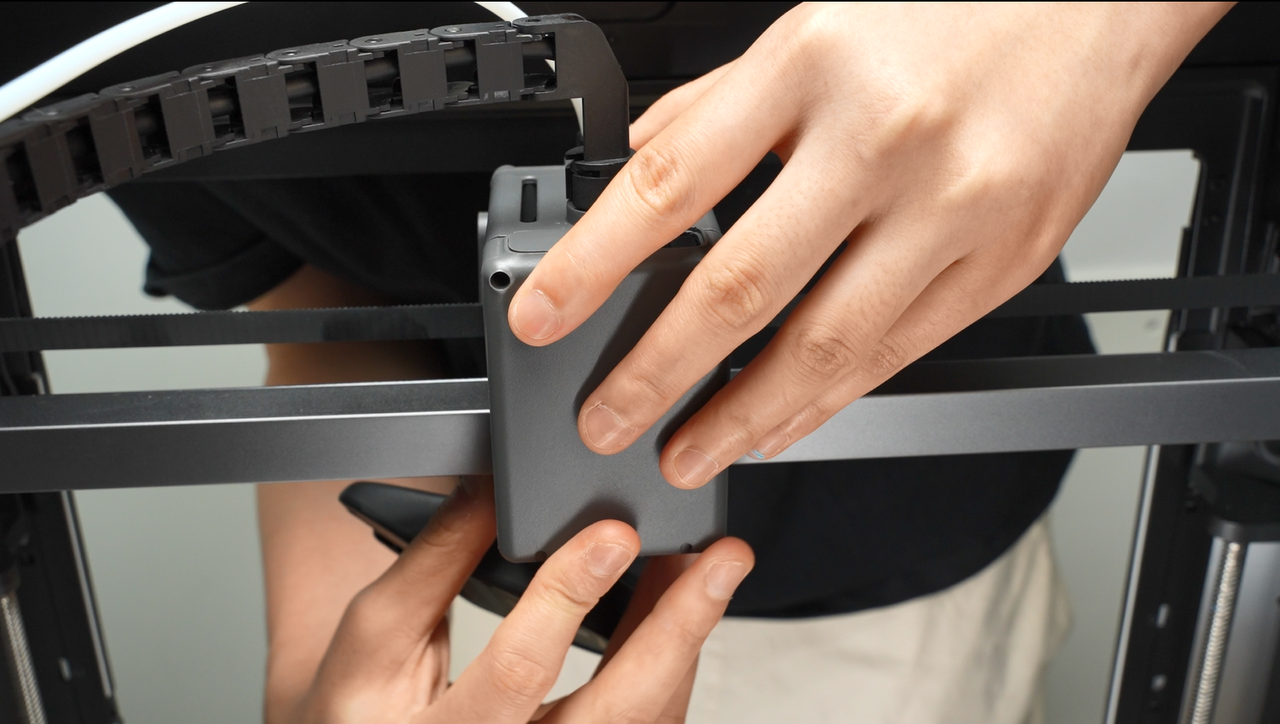

- Instalar la cubierta trasera del cabezal;
- Después de la instalación, prestar atención a verificar si el cable del ventilador de enfriamiento del componente se encuentra en la ranura dedicada para evitar que quede comprimido por el marco de la cubierta trasera;
- Fijar con 2 tornillos de sujeción de la cubierta trasera.
Paso 5: Instalar el ventilador de enfriamiento del componente
- Alinear con los agujeros de los tornillos e instalar el ventilador de enfriamiento del componente; al insertar el ventilador, tener cuidado de no presionar el cable del ventilador.
Si el cable es demasiado largo, es necesario volver al Paso 1 de la guía de instalación y doblar primero el cable sobrante.
- Fijar con 3 tornillos para asegurar el ventilador de enfriamiento del componente.
Verificación de funcionamiento
Para asegurar que todo funcione correctamente, encienda la impresora y realice operaciones de carga y descarga de filamento. Si todo funciona sin problemas, indica que el reemplazo fue exitoso.
Pasos de calibración después de la operación
Recomendamos realizar una calibración completa después de reemplazar la unidad del extrusor para garantizar el funcionamiento suave de la impresora.
Además, se recomienda altamente limpiar la cama de impresión PEI texturizada antes de imprimir, ya que la placa de impresión podría haberse contaminado durante el proceso de reemplazo de la unidad del extrusor.
Conclusión
Esperamos que esta guía le brinde información útil para resolver problemas. Para garantizar que opere de manera segura y efectiva, si tiene dudas o preguntas sobre algún paso de la guía, contacte al equipo de soporte al cliente antes de iniciar la operación. Siempre estamos felices de responder sus preguntas y brindar soporte. Haga clic aquí para contactar al soporte técnico en línea (horario de servicio 9:00-21:00)
