¿Por qué lo estoy haciendo?
Incluso un ligero aflojamiento en los cables de alimentación, interruptor o motor puede causar fallos en el purificador de humo, como falla en el arranque o flujo de aire anómalo. Este procedimiento tiene como objetivo:
-
Verificar la fiabilidad de las conexiones: Inspeccionar y asegurar que los conectores críticos estén completamente encajados.
-
Minimizar los costos de reparación: Descartar primero los problemas de alta probabilidad con un enfoque de bajo riesgo y bajo esfuerzo antes de decidir si proceder con una desmontaje más profundo.
Herramientas y materiales requeridos
- Destornillador H2.5
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Pasos de solución de problemas

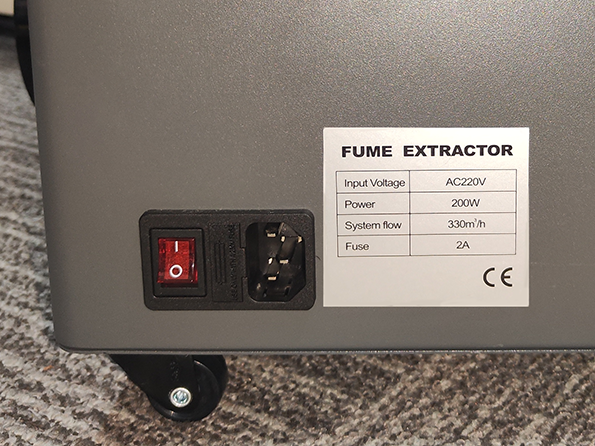

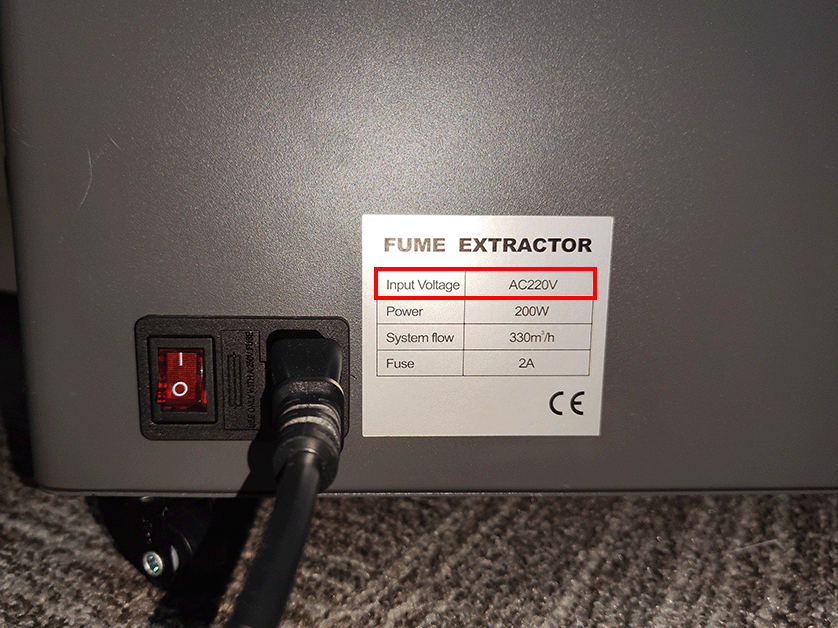

Paso 1. Verificar la etiqueta de clasificación de voltaje
Si el dispositivo está alimentado pero el indicador de alimentación no se enciende, podría deberse a una discrepancia en la clasificación de voltaje. Verifique la etiqueta cerca de la entrada AC y confirme que la clasificación de Voltaje de Entrada coincida con la red eléctrica local.
Paso 2. Apagar el dispositivo
Apague el purificador de humo y desconecte el cable de alimentación. Confirme que el dispositivo esté completamente apagado para evitar descargas eléctricas.
Paso 3. Invertir el dispositivo
Voltee cuidadosamente el purificador de humo para que la placa inferior quede hacia arriba, exponiendo completamente la estructura inferior.

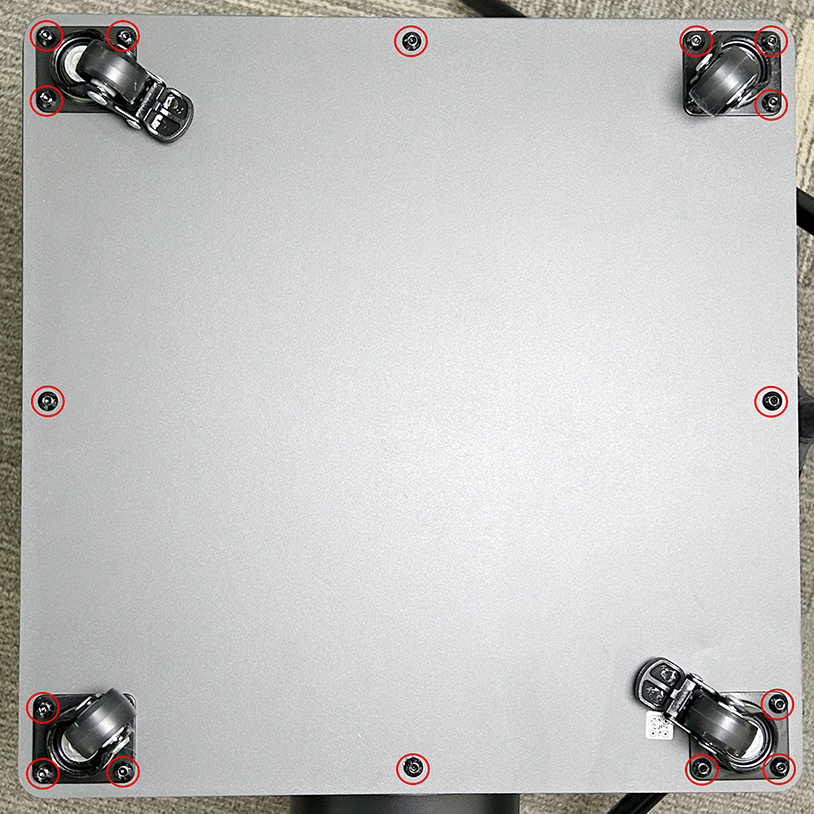

Paso 4. Retirar los tornillos de la placa inferior
Utilice el destornillador H2.5 para retirar los 16 tornillos de la placa inferior en las posiciones mostradas en la imagen.
Nota: Guarde los tornillos retirados organizadamente para evitar pérdidas.

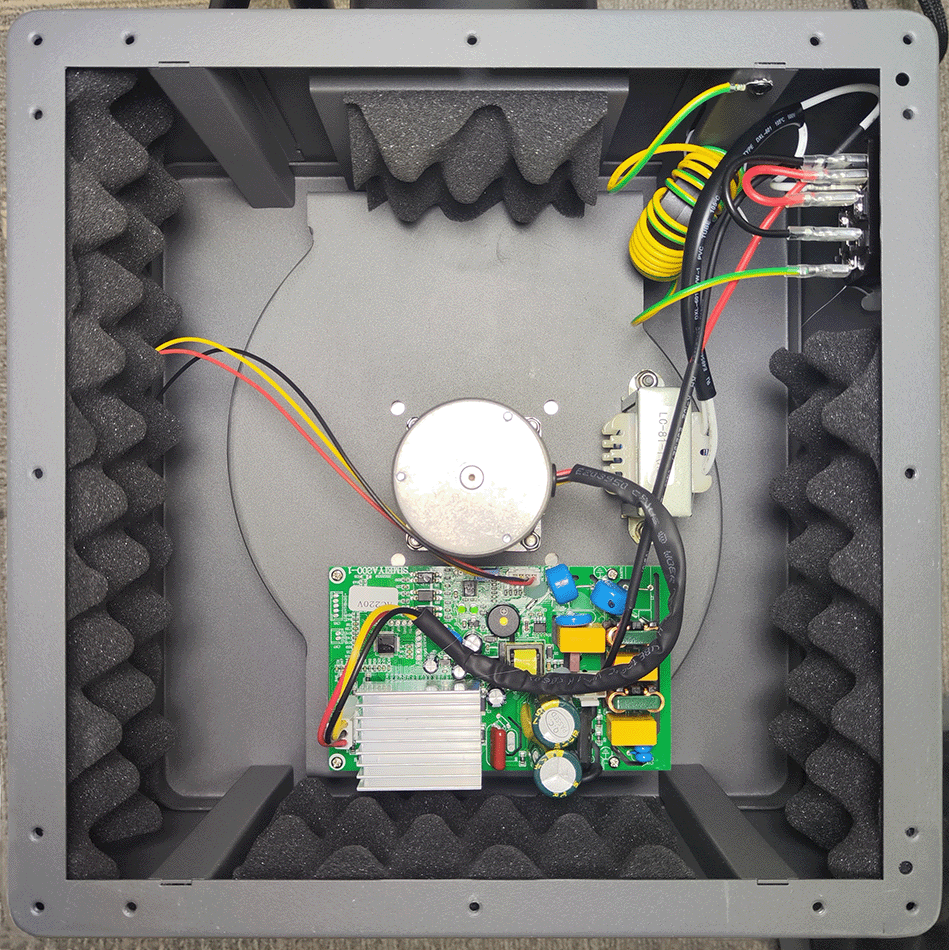

Paso 5. Levantar la placa inferior y exponer el interior
Después de retirar los tornillos, sostenga los bordes de la placa inferior con ambas manos y levántela suavemente hacia arriba; la PCB interna del dispositivo quedará completamente expuesta.

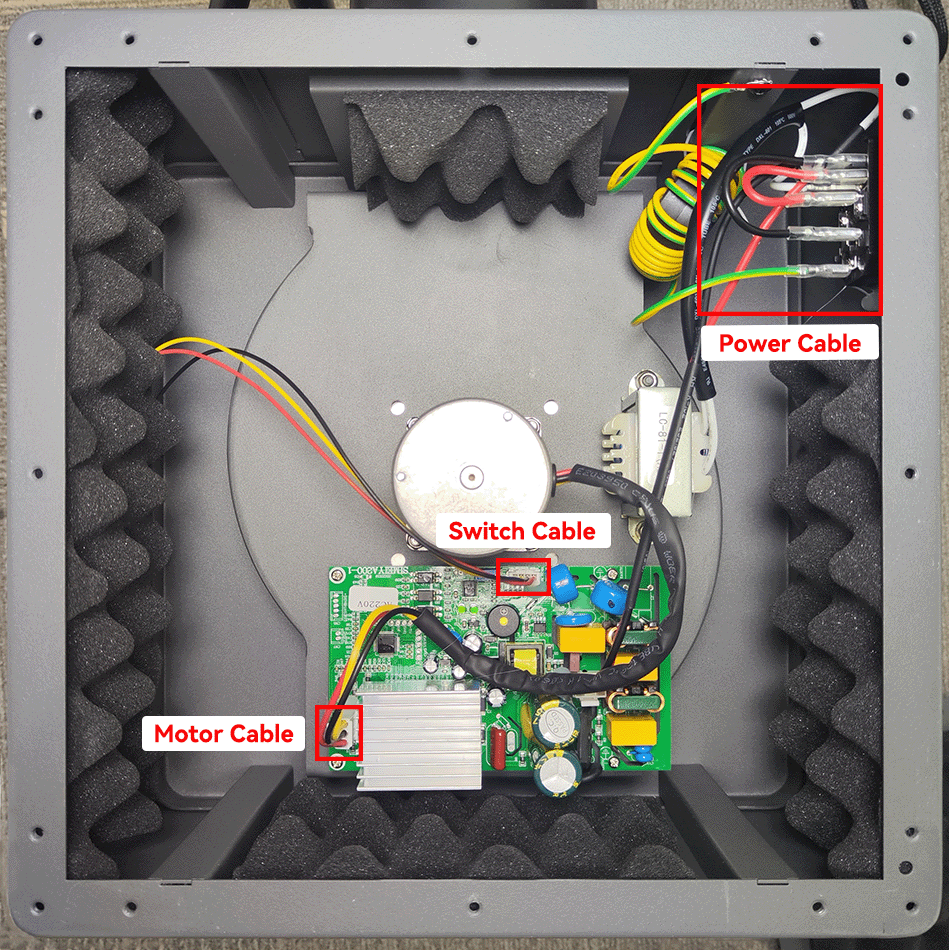

Paso 6. Inspeccionar conectores y mangueras de cables
Verifique secuencialmente que los cables de alimentación, interruptor y motor estén completamente insertados sin aflojamiento. Busque aislamiento dañado/descoloración/hilos expuestos. Si no se encuentran problemas, organice las mangueras y asegúrese de que ningún cable quede atrapado.
Paso 7. Volver a instalar la placa inferior
Coloque suavemente la placa inferior sobre el dispositivo. Mientras lo hace, confirme cuidadosamente que ningún cable quede presionado o enganchado para evitar introducir nuevas fallas por cables atrapados.
Paso 8. Instalar los tornillos
Para el rearmado, inserte primero cuatro tornillos en posiciones diagonales para "localizar" ligeramente la placa (no apriete completamente aún) y asegúrese de que la placa inferior quede alineada con el chasis principal. Luego, siguiendo una secuencia diagonal, apriete gradualmente los 12 tornillos restantes, así como los 4 tornillos de localización iniciales para evitar deformaciones por fuerzas desiguales.
Verificar la funcionalidad
Vuelva el dispositivo a su orientación normal y reconecte la alimentación. Verifique si el purificador de humo arranca y funciona normalmente (por ejemplo, niveles de flujo de aire/ruido). Si persisten anomalías, confirme nuevamente que todos los conectores estén completamente encajados y que ningún cable quede atrapado o suelto.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa. Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
