Placa de conexión del extrusor
La placa de conexión del extrusor se encuentra en la parte trasera del cabezal y está conectada a la placa TH mediante un cable FPC.

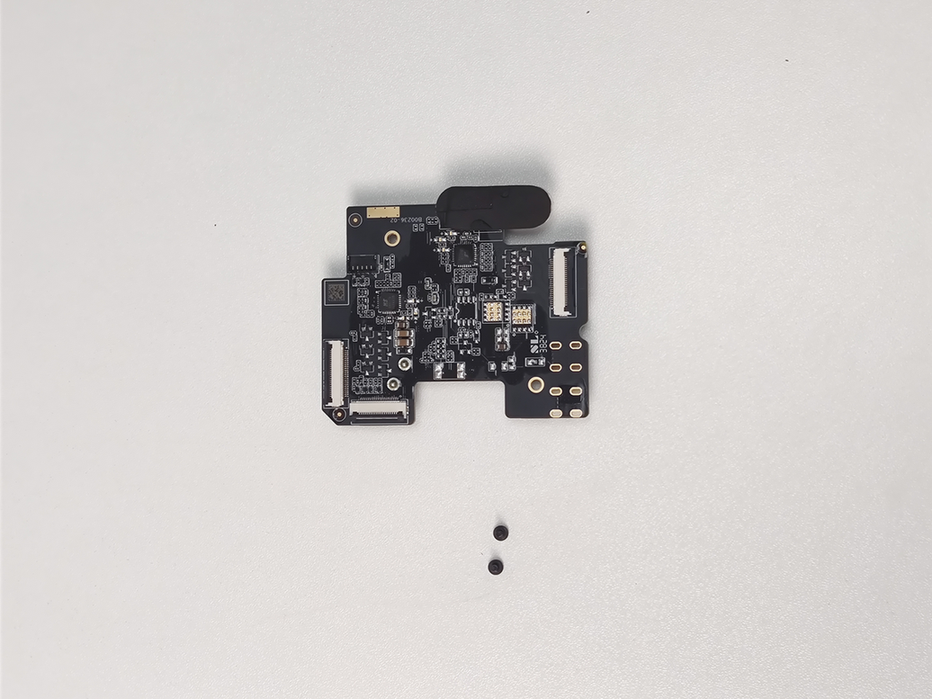

Los accesorios incluidos con la placa de conexión del extrusor son los siguientes:
- Placa de conexión del extrusor * 1
- Tornillos M1.6x4 - para fijar la placa de conexión del extrusor * 2
- Tapa de silicona conductora térmica * 1
Herramientas y materiales requeridos
- Placa de conexión del extrusor nueva
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que daña los componentes electrónicos y genera riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Retirando la placa de conexión del extrusor antigua
Paso 1: Retirar el ventilador de capa y el conducto
Puede consultar la Guía de reemplazo del ventilador de capa H2C o el video a continuación (primeros 1 minuto 40 segundos) para retirar el ventilador de capa y el conducto del ventilador de capa.
Paso 2: Retirar la placa de conexión del extrusor

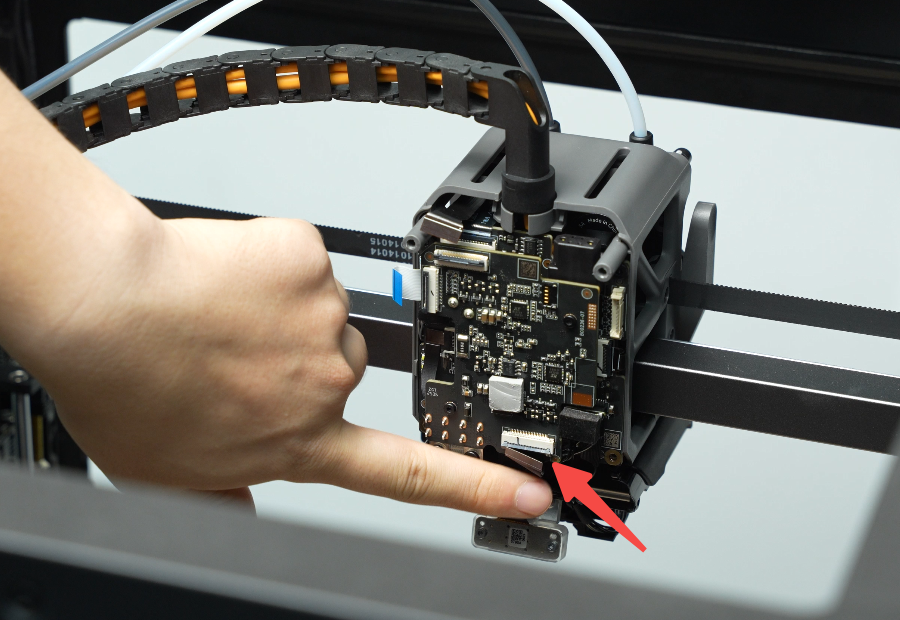

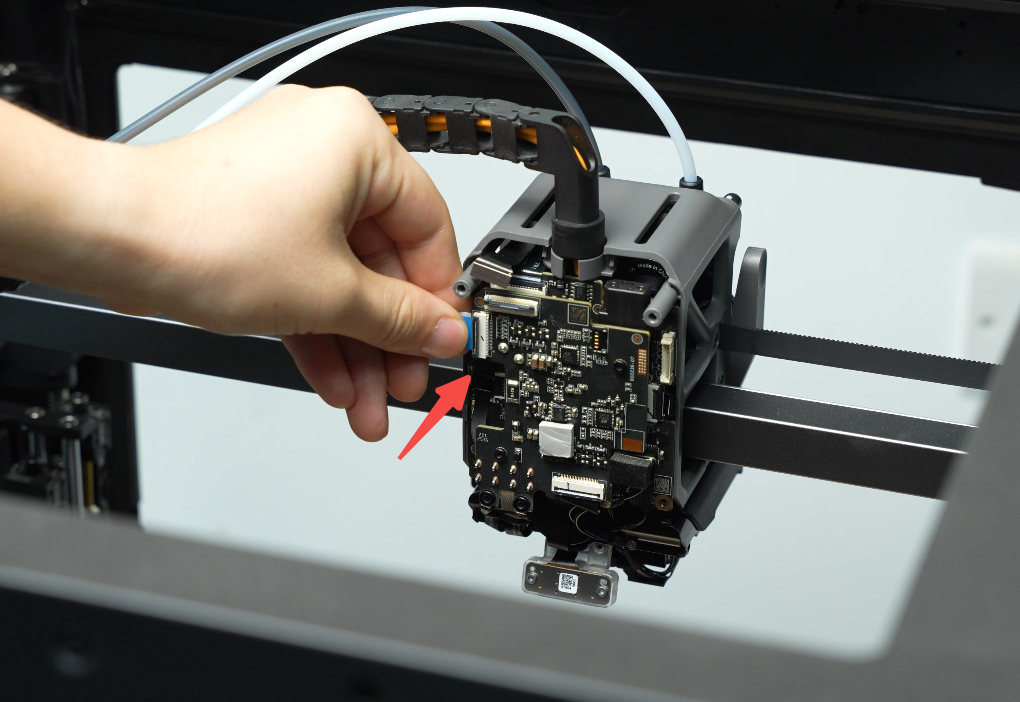

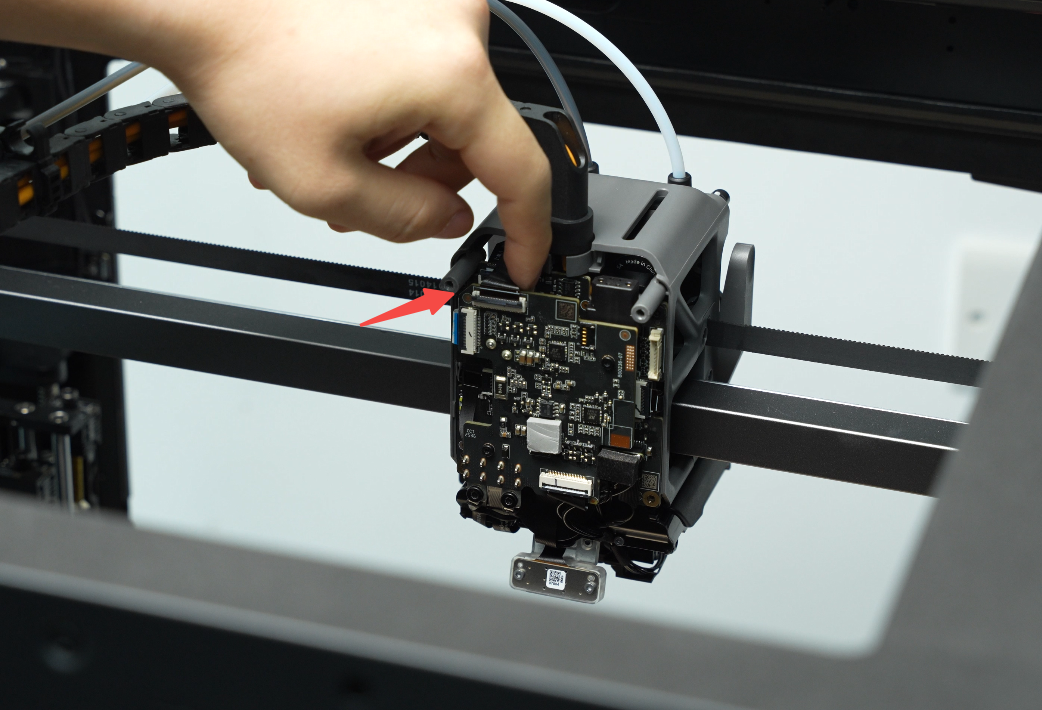

Desconecte el conector FPC del motor de conmutación 2004 (#1), el conector FPC de la interfaz de la placa TH (#2) y el conector FPC del motor de elevación 2004 (#3) de la placa de interfaz en secuencia.
Nota: Los conectores están sujetos con clips. Asegúrese de liberarlos antes de desconectar el cable FPC.

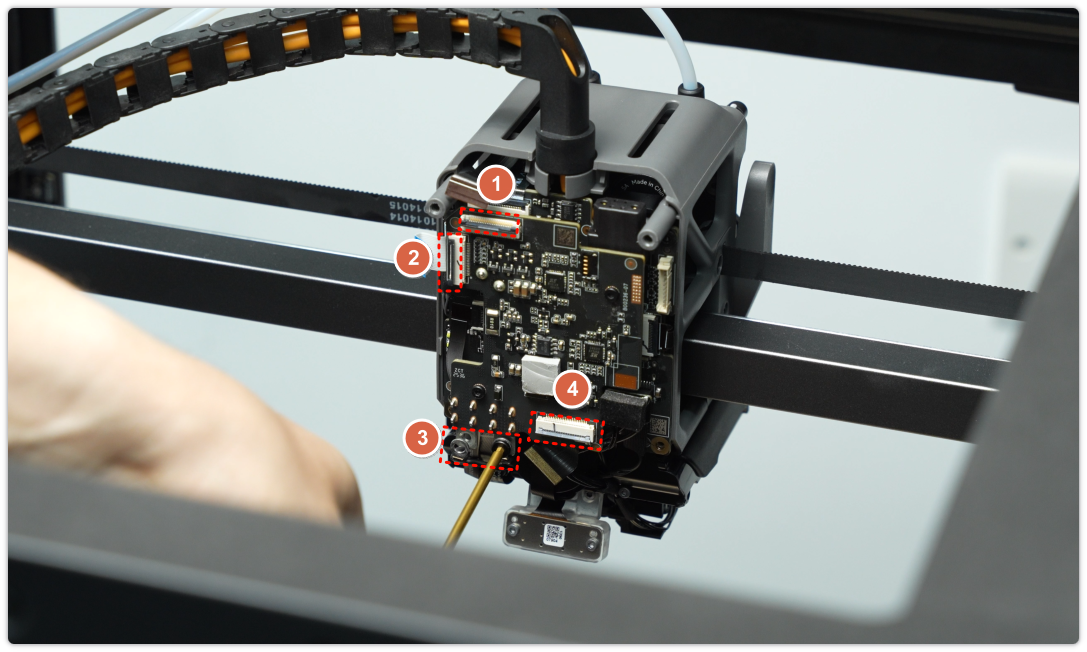

- Posición 1:
- Posición 2:
- Posición 3:
Después de desconectar los conectores uno por uno, use una llave hexagonal H1.5 para retirar los dos tornillos y liberar el cable de alimentación del elemento calentador.

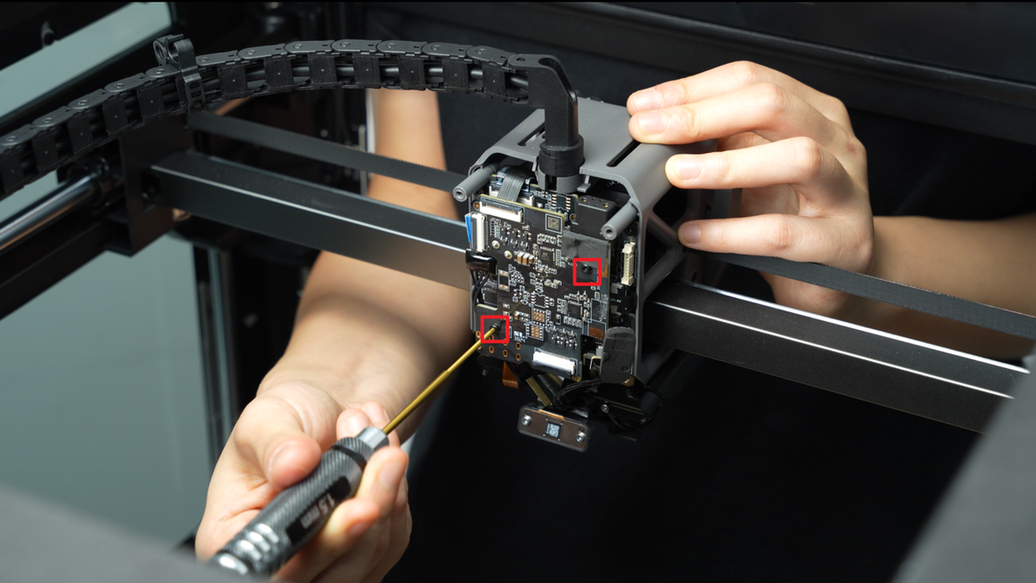

Retire los dos tornillos de fijación de la placa de conexión del extrusor (M1.6x4).

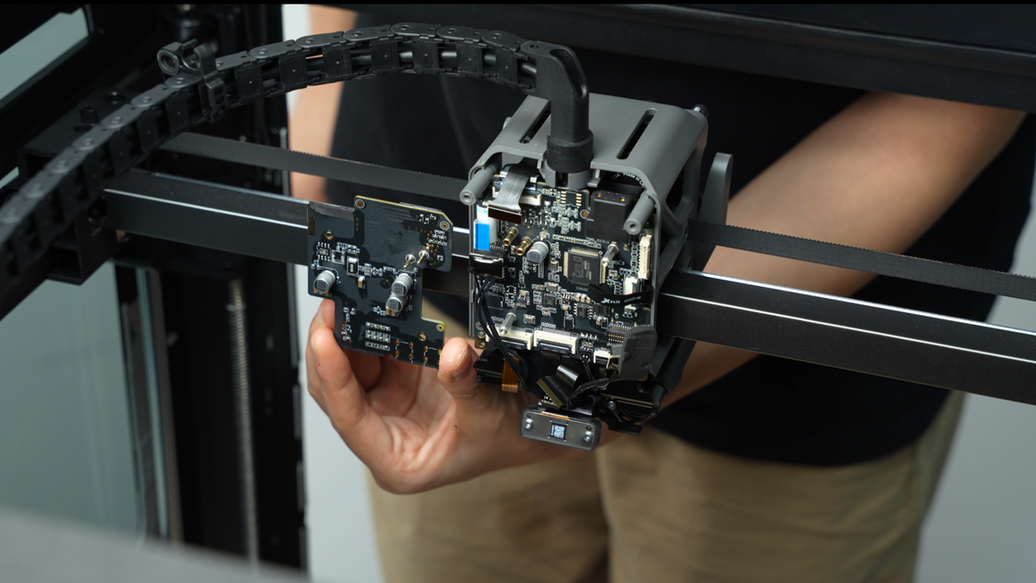

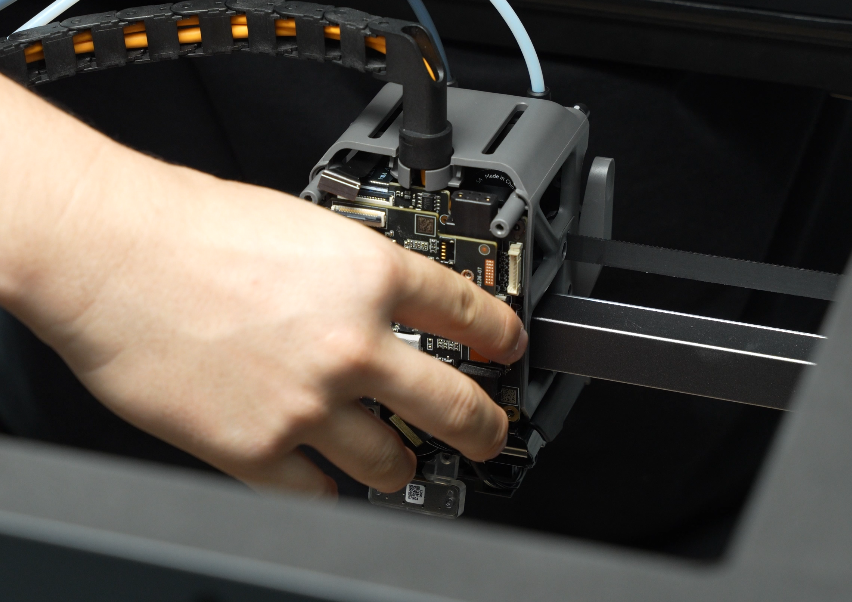

Mueva suavemente la placa de conexión del extrusor cerca del interruptor del conector del motor 2004, luego retirela con cuidado.
Instalando una nueva placa de conexión del extrusor
Paso 1: Instalar la placa de conexión del extrusor
- Alinee los pines de la placa de conexión del extrusor con las ranuras de la placa TH, luego monte la placa en su lugar.
- Apriete los dos tornillos de retención (M1.6×4) utilizando una llave hexagonal H1.5.
- Todos los conectores están sujetos con clips. Inserte cada cable de cinta en su conector de la placa de conexión del extrusor, luego bloquee los clips una vez que los cables estén completamente insertados.
Paso 2: Instalar el ventilador de capa y el conducto
Puede consultar los pasos de instalación en esta Wiki para instalar el ventilador de capa y el conducto del ventilador de capa: Guía de reemplazo del ventilador de capa H2C.
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora e inicie una impresión, luego verifique si la tarea de impresión se puede completar con éxito.
Si encuentra algún problema, primero vuelva a revisar sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si el problema persiste, póngase en contacto con el soporte técnico de Bambu Lab para obtener asistencia adicional.
Tornillos involucrados
Tipos y cantidades de tornillos requeridos para reemplazar la placa de conexión del extrusor H2C, la placa TH o el cable FPC (guarde los tornillos retirados para evitar perderlos):
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder instantáneamente preguntas comunes y brindar orientación operativa.
