Tensión de las correas
Una tensión adecuada de las correas es crucial para el sistema de movimiento coreXY. Correas flojas o una tensión insuficiente pueden causar muchos problemas de impresión, como círculos impresos como elipses.
Las correas y el gantry forman un sistema masa-resorte, donde la correa actúa como el resorte (k) y el gantry como la masa (m). La frecuencia natural del sistema es f = √(k/m). Las correas flojas reducen tanto k como f, afectando así la compensación de vibraciones.
El H2C monitorea la tensión de las correas utilizando esta ecuación f = √(k/m). Durante la calibración, el motor genera vibraciones a diferentes frecuencias y busca resonancia, que ocurre cuando la frecuencia de entrada coincide con la frecuencia natural. Llamamos a este proceso un barrido de frecuencia, que produce ruido audible mientras el tono aumenta.
Cuando cambia la frecuencia natural del H2C, es necesario ajustar la tensión de las correas. Esto se puede hacer con un ajuste sencillo.
Pasos para ajustar la tensión de las correas
Recordatorio importante: Desconecte la impresora de la fuente de alimentación antes de continuar.
Ajuste de tensión de las correas coreXY
Paso 1. Preparar la máquina
Antes de ajustar las correas, apague la impresora y retire la cubierta de vidrio superior.
Paso 2. Aflojar las correas
Utilice una llave hexagonal H2.0 para aflojar ligeramente (solo 1–2 vueltas, no retire los tornillos) los cuatro tornillos de ajuste para liberar las correas XY.
Paso 3. Asegurar que las correas estén completamente encajadas

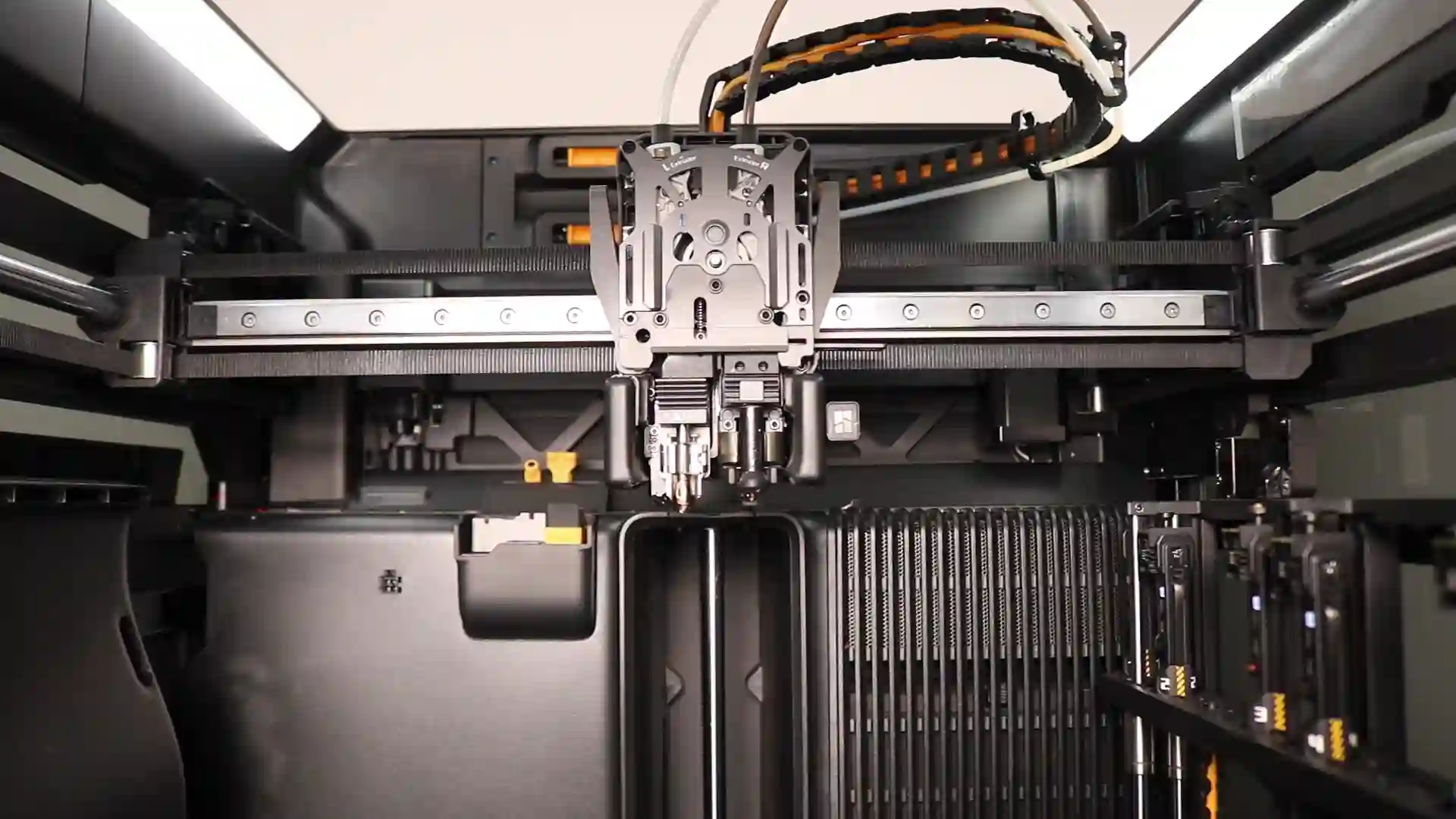

Mueva manualmente el cabezal hacia adelante y atrás en las direcciones XY lo más ampliamente posible, 3–5 veces. Finalmente, acople el cabezal en el centro trasero.
Paso 4. Ajustar la tensión de las correas
Una vez completado, apriete nuevamente los cuatro tornillos en la parte trasera para fijar los ajustadores en su lugar y completar el ajuste.
Nota: No apriete excesivamente los tornillos para evitar dañar los hilos.
Ajuste de tensión de la correa del eje Z
Paso 1. Preparar la máquina
Retire la cubierta de vidrio superior, incline la impresora y utilice un destornillador H2.0 para aflojar el tornillo de ajuste. (No retire este tornillo.)
Paso 2. Ajustar la correa
Tire de la correa del eje Z hacia adelante y atrás 3–5 veces a mano para confirmar que el movimiento sea suave, luego utilice una llave Allen H2.0 para apretar el tornillo de fijación del deslizador de ajuste del eje Z (M3x6).
Paso 3. Instalar la cubierta de vidrio superior
Coloque la impresora sobre una superficie estable e instale la cubierta de vidrio superior.
La impresora es bastante pesada, se recomienda que dos personas operen juntas para evitar daños o lesiones.
Ajuste de tensión de la correa del soporte del hotend por inducción
Paso 1. Retirar la cubierta protectora

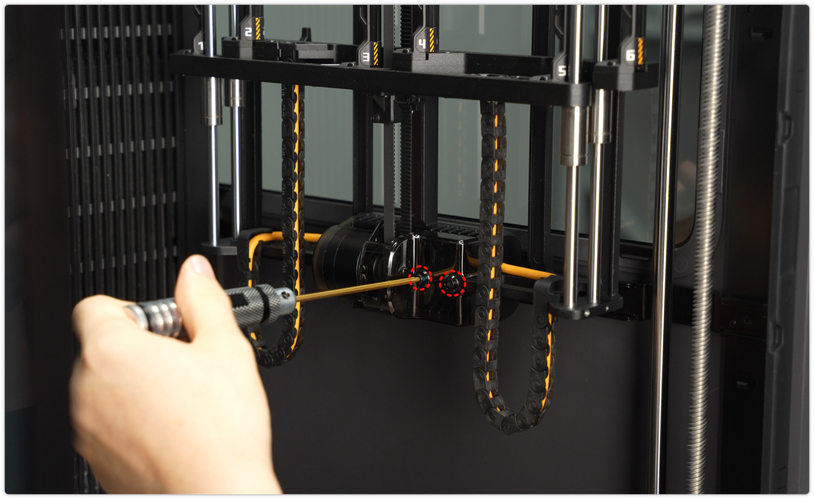

Utilice un destornillador H2.0 para desenroscar los dos tornillos de retención y retirar la cubierta protectora.
Paso 2. Aflojar el motor

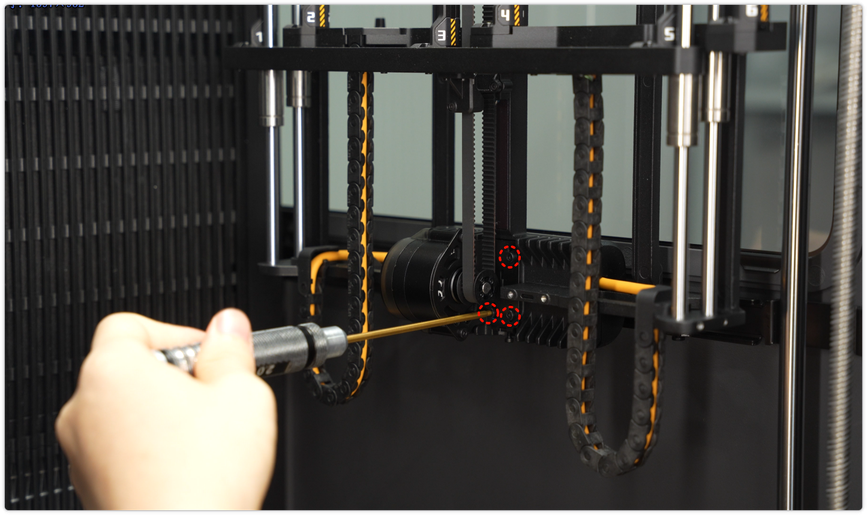

Localice los tres tornillos de fijación del motor y afloje con un destornillador H2.0.
Nota: Solo afloje los tornillos, no los retire por completo para evitar que el motor se caiga.
Paso 3. Asegurar que la correa esté completamente encajada

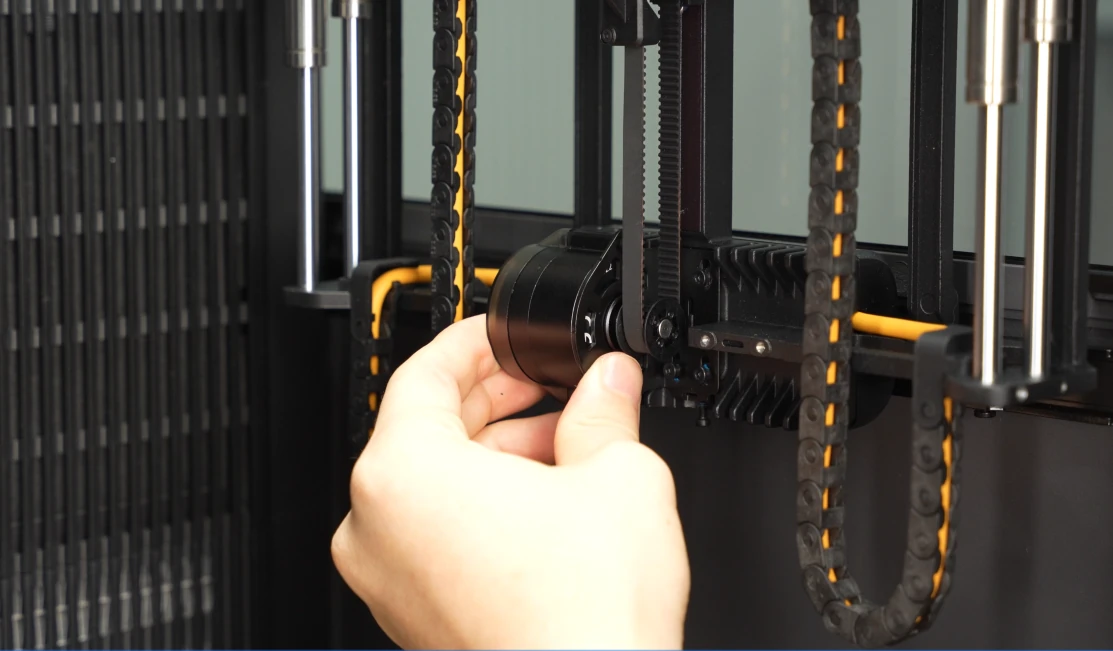

Después de aflojar los tornillos, sacuda suavemente el motor para asegurar que se mueva libremente, dejando espacio para ajustes posteriores.
Paso 4. Ajustar la tensión de la correa
A continuación, ajuste el tornillo de tensión inferior. Mientras aprieta el tornillo, debe presionar suavemente y continuamente la correa para juzgar la tensión al tacto, asegurando que sea uniforme y moderada.
Una tensión excesiva de la correa puede acelerar el desgaste de los componentes.
Paso 5. Evaluar la tensión de la correa

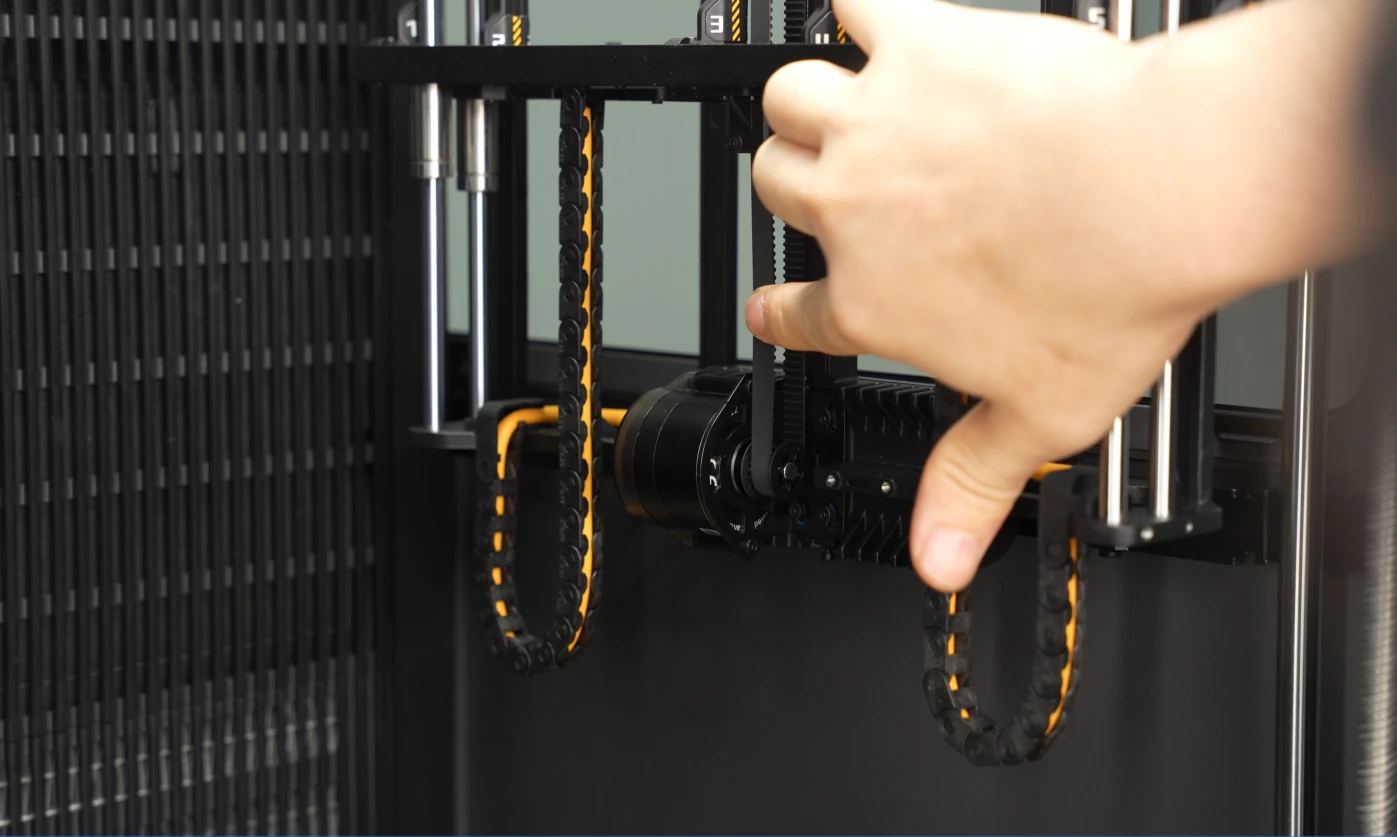

Después de completar el ajuste, presione suavemente la correa. Si puede sentir claramente que la correa está tensa sin holgura ni rebote, está lista.

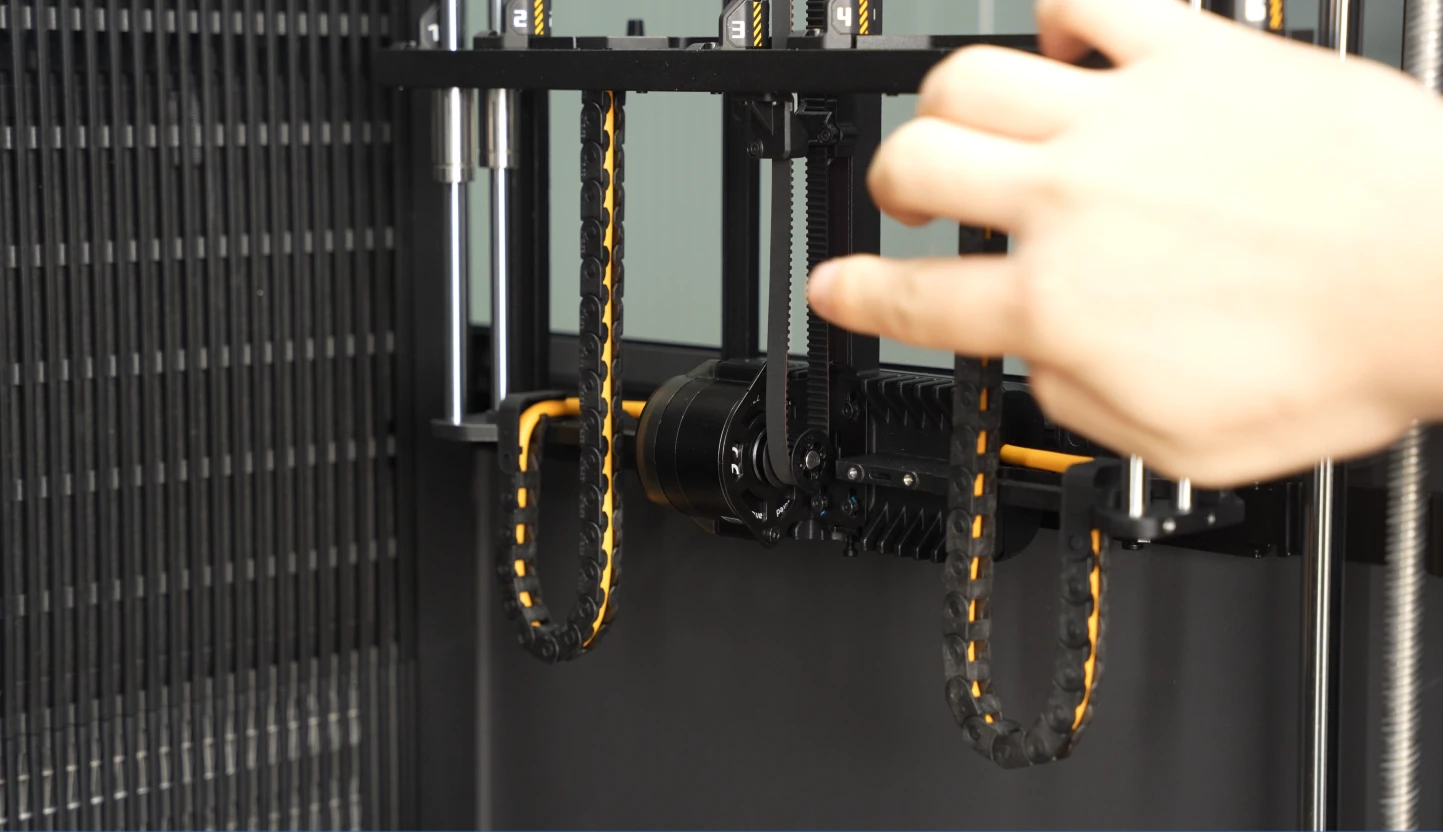

Como se muestra en la imagen a continuación, si la correa aún siente floja y no está tensa al presionar, indica una tensión insuficiente y es necesario ajustar nuevamente el tornillo de tensión.
Paso 6. Fijar el motor en su posición
Apretar los tres tornillos de fijación del motor para asegurar su posición.
Paso 7. Reinstalar la cubierta protectora
Reinstale la cubierta protectora, alinee con los agujeros de montaje y apriete los dos tornillos de retención para completar la operación de ajuste.
Calibrar la máquina
Después de completar la operación de ajuste de tensión de las correas, es necesario recalibrar la identificación de la frecuencia de resonancia para registrar las nuevas características de resonancia del equipo.
En la pantalla, toque “Calibración - Calibración de impresión”, marque solo Compensación de vibraciones y complete la calibración.
El H2C también puede calibrarse a través de la pantalla de la máquina o Bambu Studio.
