Tornillos de goma
Modelos de impresoras aplicables
H2D
¿Cuándo utilizar?
Durante el transporte o mantenimiento, impactos accidentales pueden desplazar los tornillos de goma; puede consultar esta guía para manejar dichas situaciones.
Herramientas y materiales necesarios
- Tornillos de goma
- Llave Allen H2.0
- Pinzas (opcional)
- 10 minutos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Pasos de operación
Retirar el ventilador auxiliar de capa
Utilice una llave Allen H2.0 para retirar los dos tornillos de fijación (BT3x16) en la parte inferior del ventilador auxiliar de capa.

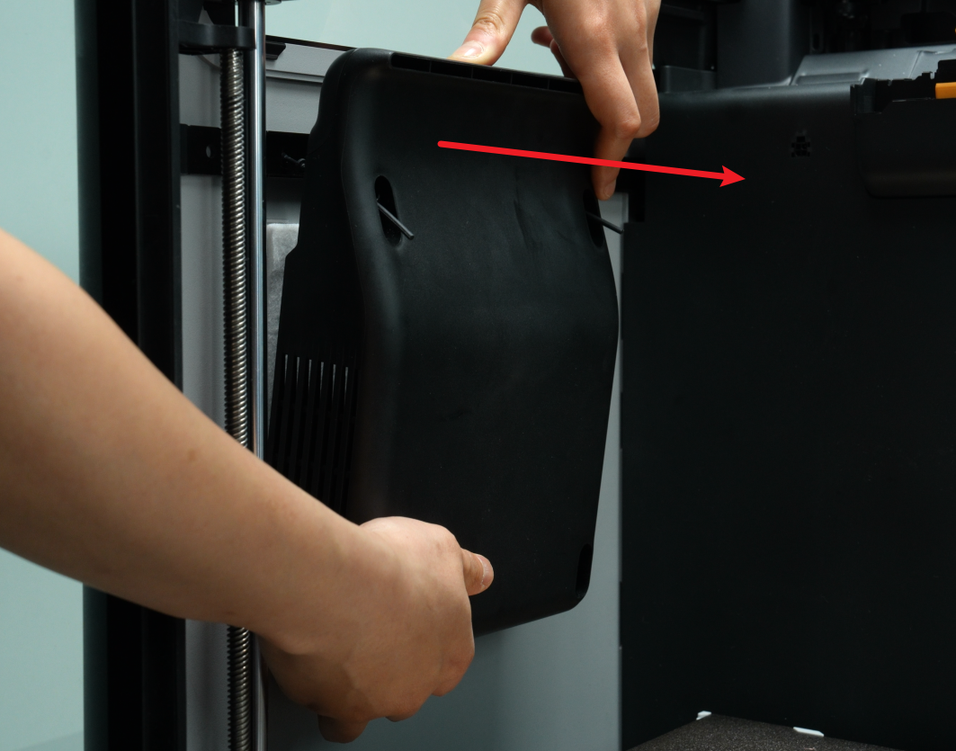

Si los tornillos de goma no están completamente retirados, sostenga el ventilador auxiliar de capa y extraiga lentamente el ventilador.
Instalar los tornillos de goma
Para garantizar un espacio entre las placas laterales y la viga que facilite la instalación de los tornillos de goma, después de retirar el ventilador, debe retirar los tornillos de fijación de la viga central y placas laterales, e instalar los tornillos de goma en los dos agujeros mostrados en la figura siguiente.
-

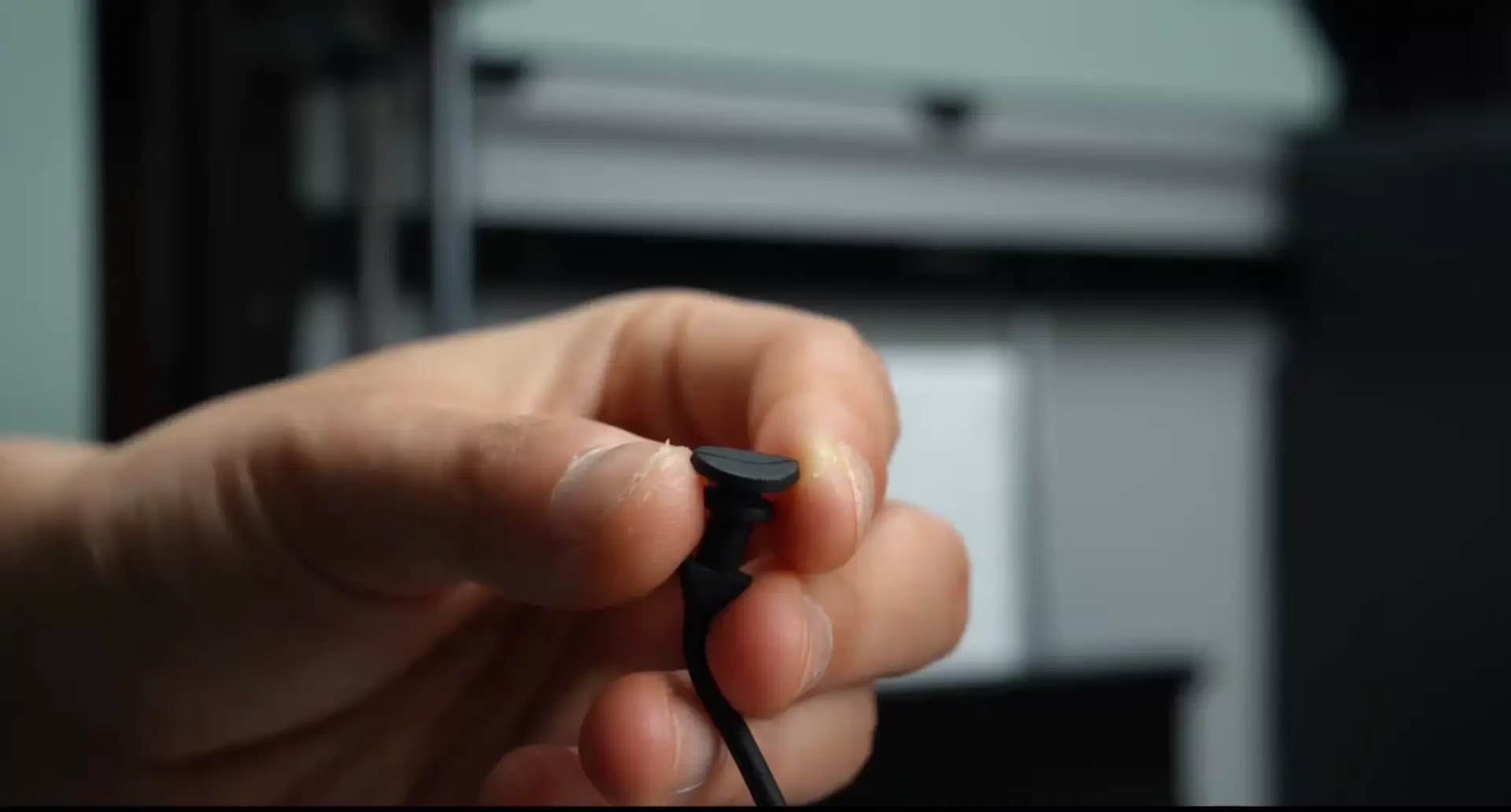

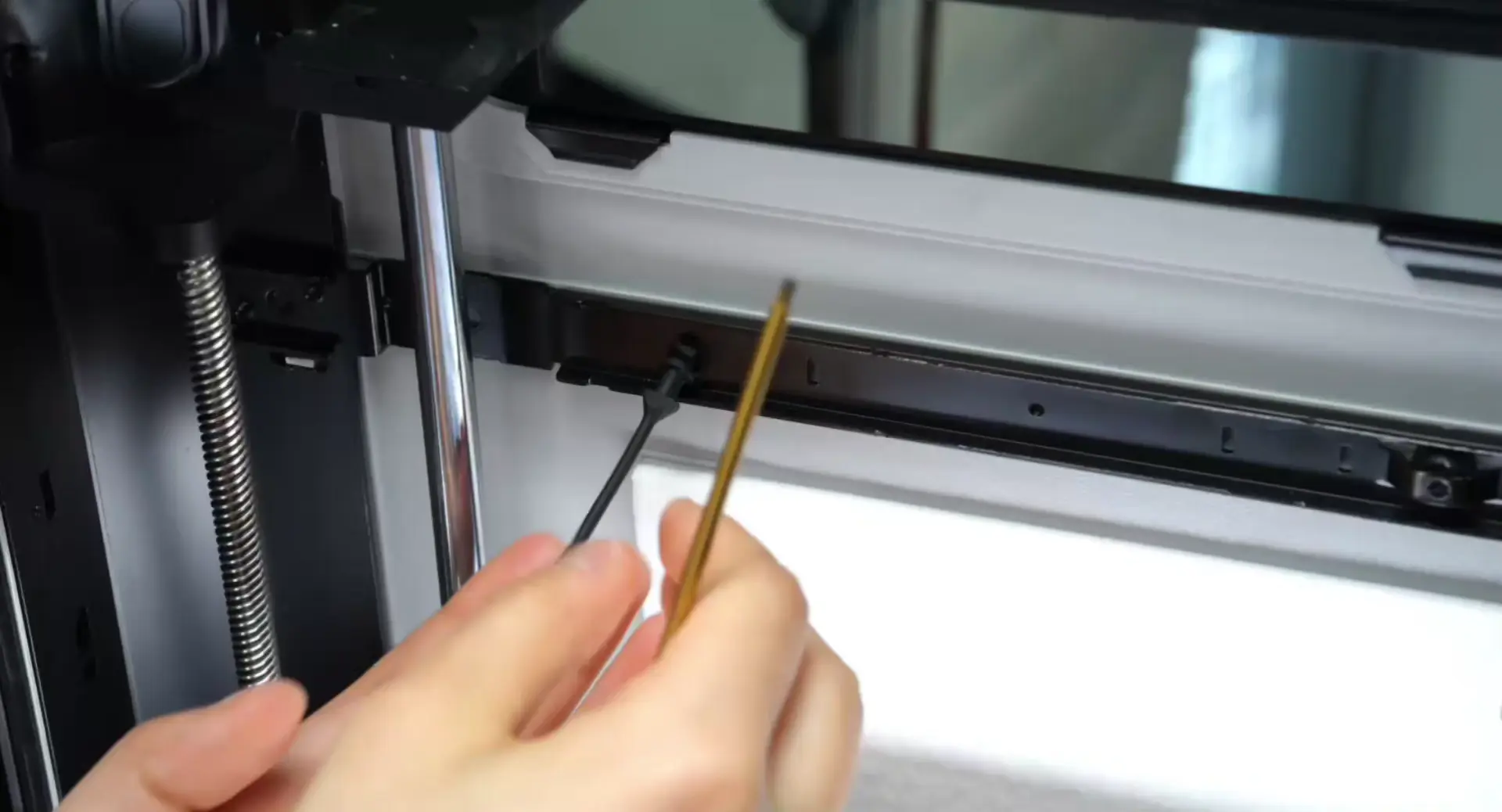

Primero, doblar el tornillo de goma por la mitad desde el centro, empujar suavemente la placa lateral hacia atrás e insertarlo en el agujero redondo. En este momento, debe presionar hacia adentro y girar lentamente.
-

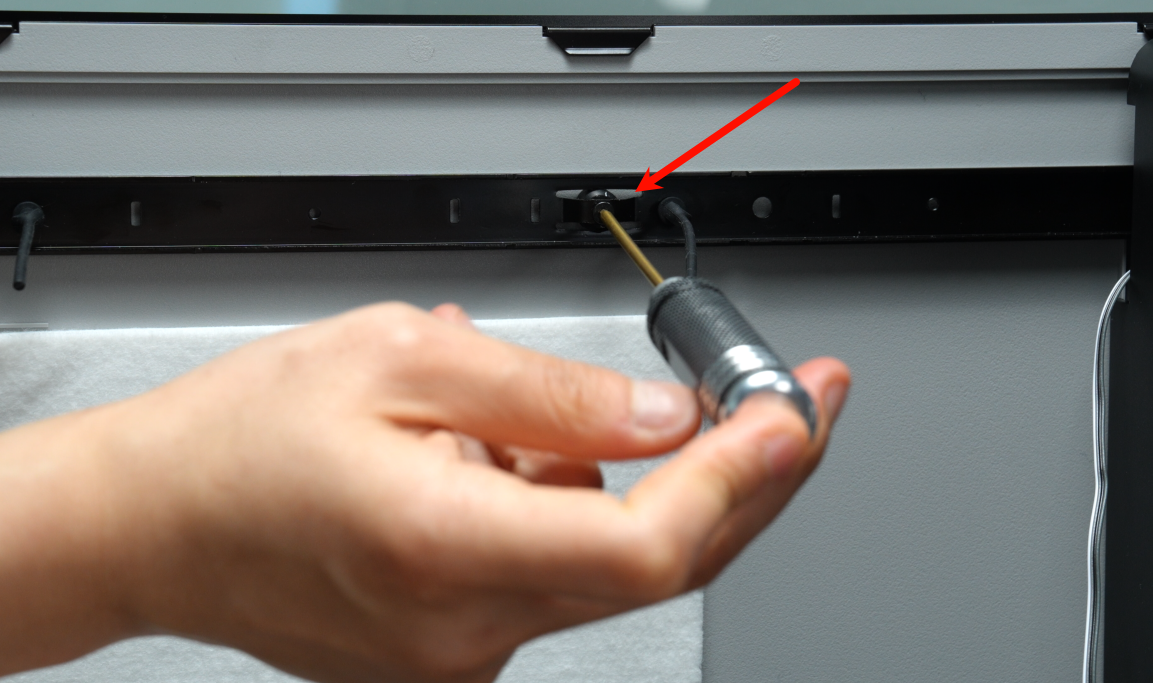

Una vez que el tornillo de goma ha ingresado parcialmente, puede utilizar una llave Allen para ayudar a presionarlo.
-
Apretar los tornillos de fijación entre la viga y la placa lateral.
Instalar el ventilador auxiliar de capa
Primero, alinear los agujeros en la parte inferior del ventilador y fijar los dos tornillos en la parte inferior.

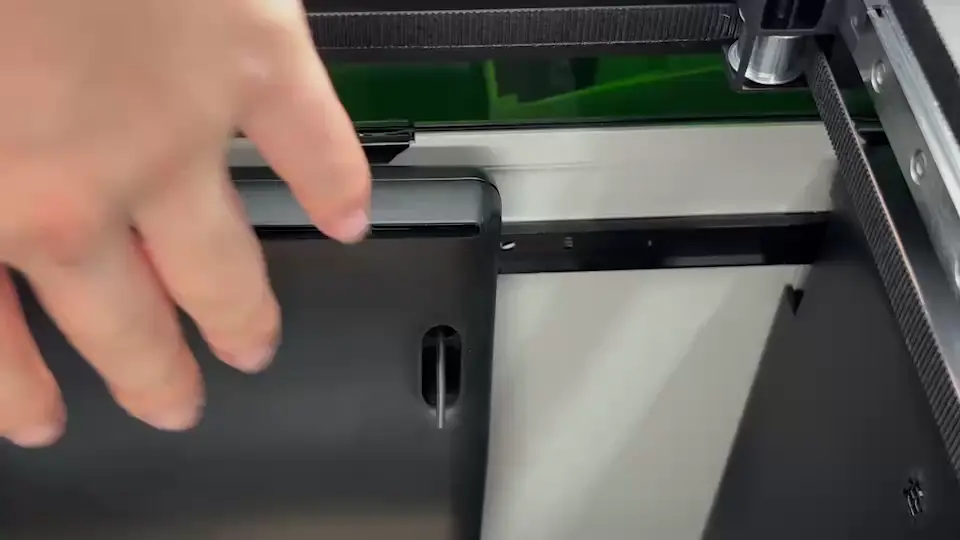

Alinear el tornillo de goma con el agujero en la parte superior del ventilador e insertarlo, luego jalar el tornillo de goma hacia atrás para fijar el ventilador.
Nota: Al instalar el ventilador, pueden ocurrir dos situaciones.

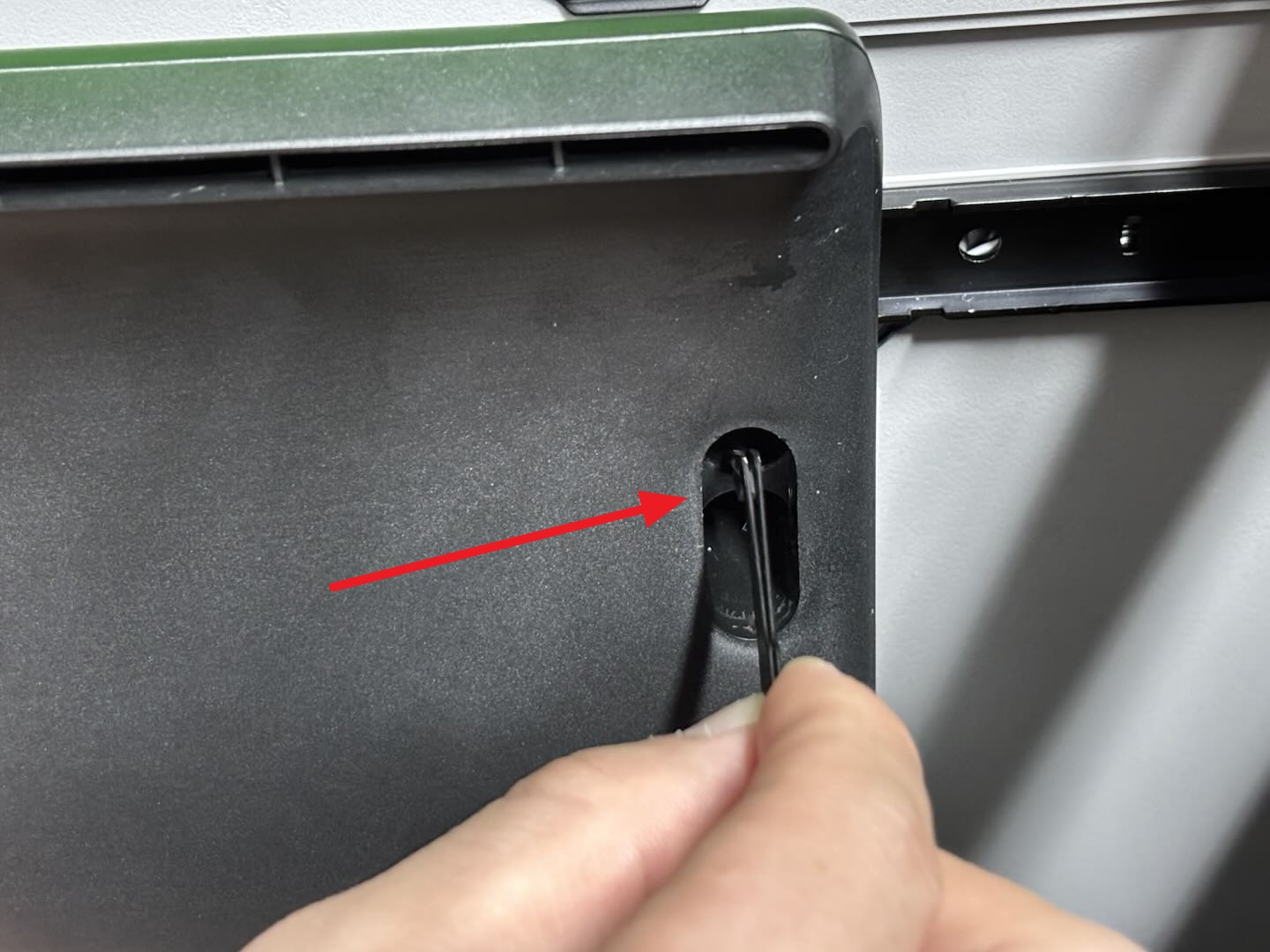

- Si es difícil extraerlo, puede ser necesario usar pinzas para ayudar a jalar los tornillos de goma.

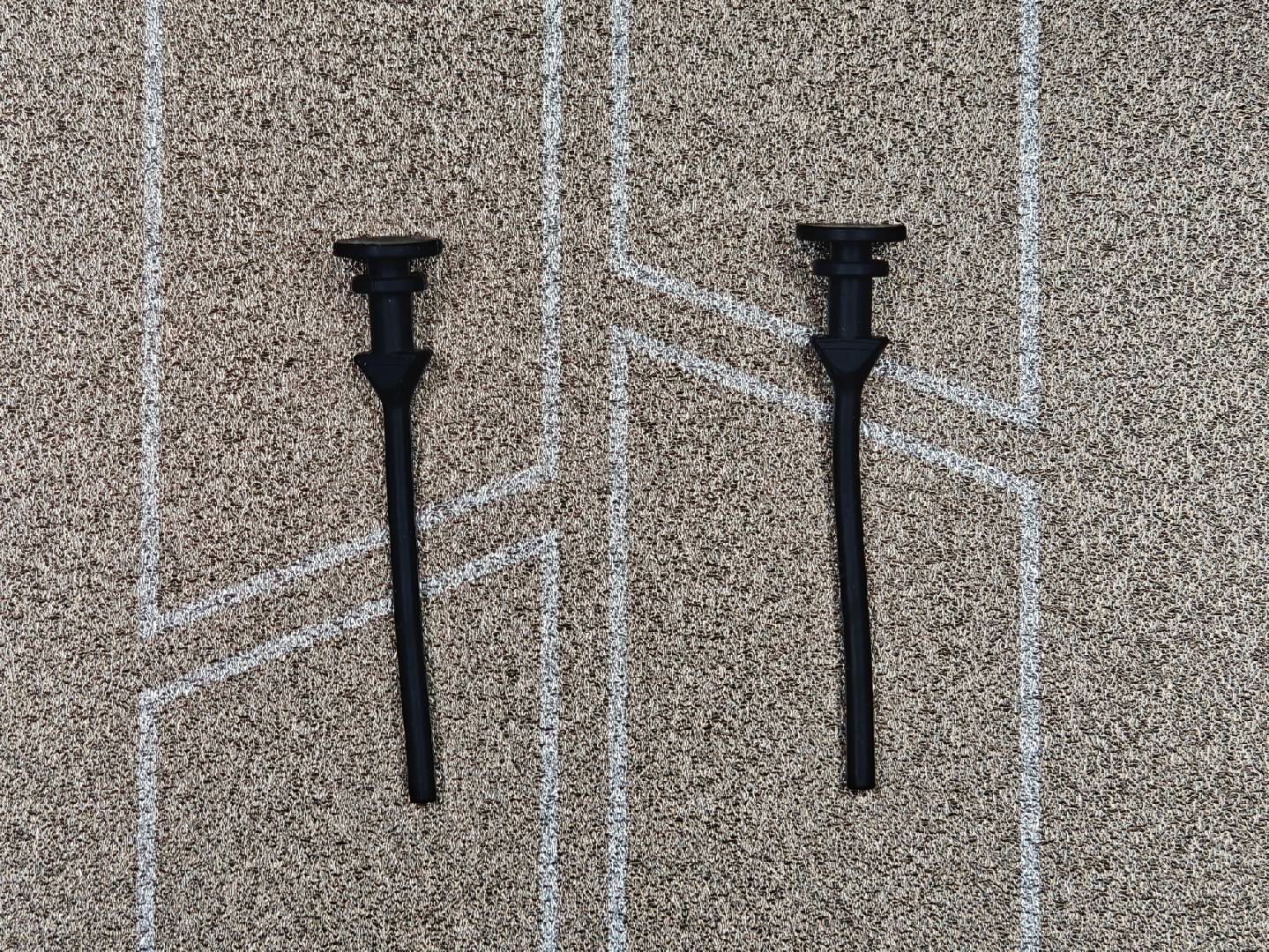

2. Si los tornillos de goma son demasiado cortos para pasar directamente, o si no hay pinzas u otros herramientas disponibles, los tornillos de goma deben reemplazarse.

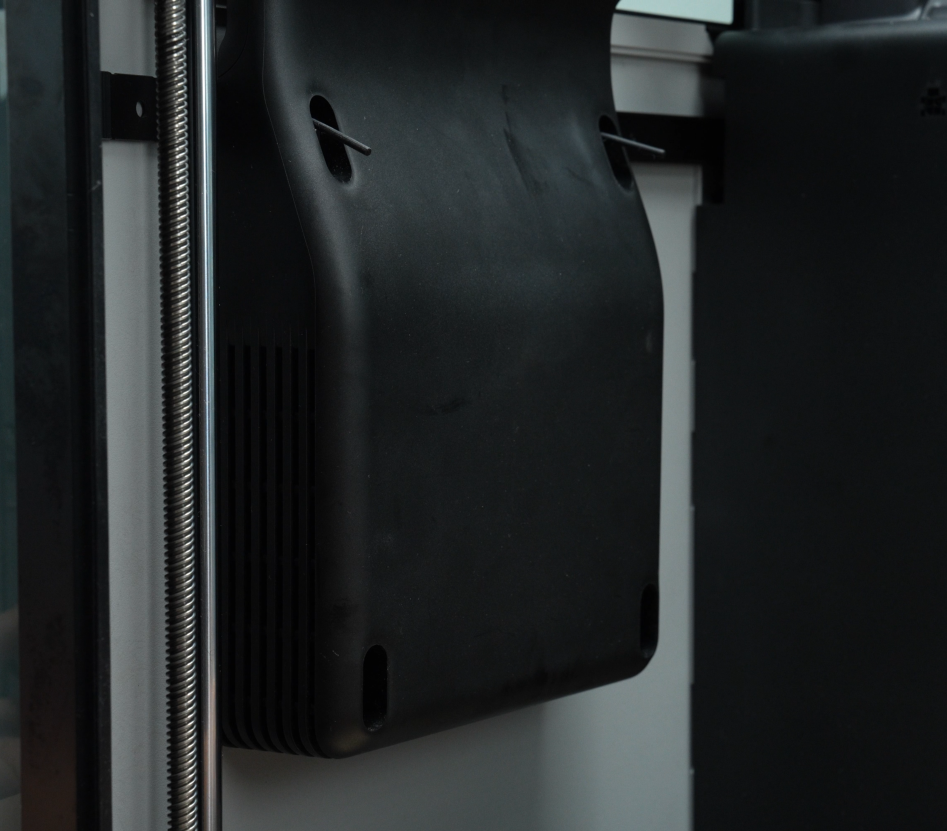

La imagen siguiente muestra el estado en que el ventilador auxiliar de capa está instalado correctamente.
