Descripción del problema
Durante el proceso de cambio de extrusor, el motor de elevación impulsa el movimiento vertical del hotend izquierdo y el cambio del bloqueador de flujo a través de una caja de engranajes. Datos anómalos del sensor hall de posición del motor de elevación del cabezal pueden causar una falla en el cambio, lo que pausará la tarea de impresión hasta completar el diagnóstico.
Las causas posibles de este problema incluyen:
-
Conexión floja del conector del sensor hall.
-
Sensor hall defectuoso.

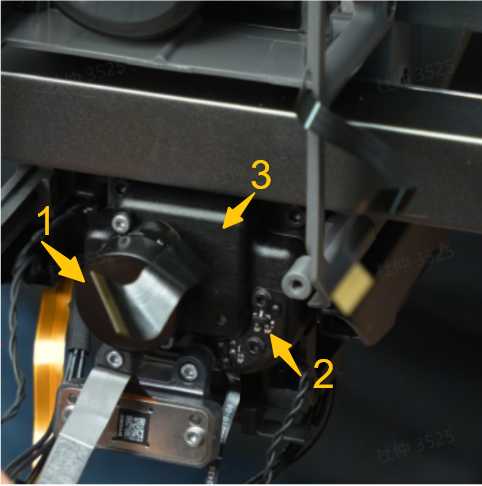

1 – Motor de elevación del cabezal, 2 – Sensor hall de posición del motor de elevación del cabezal (incluyendo sensor de efecto hall y conector), 3 – Caja de engranajes
Diagnóstico
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas

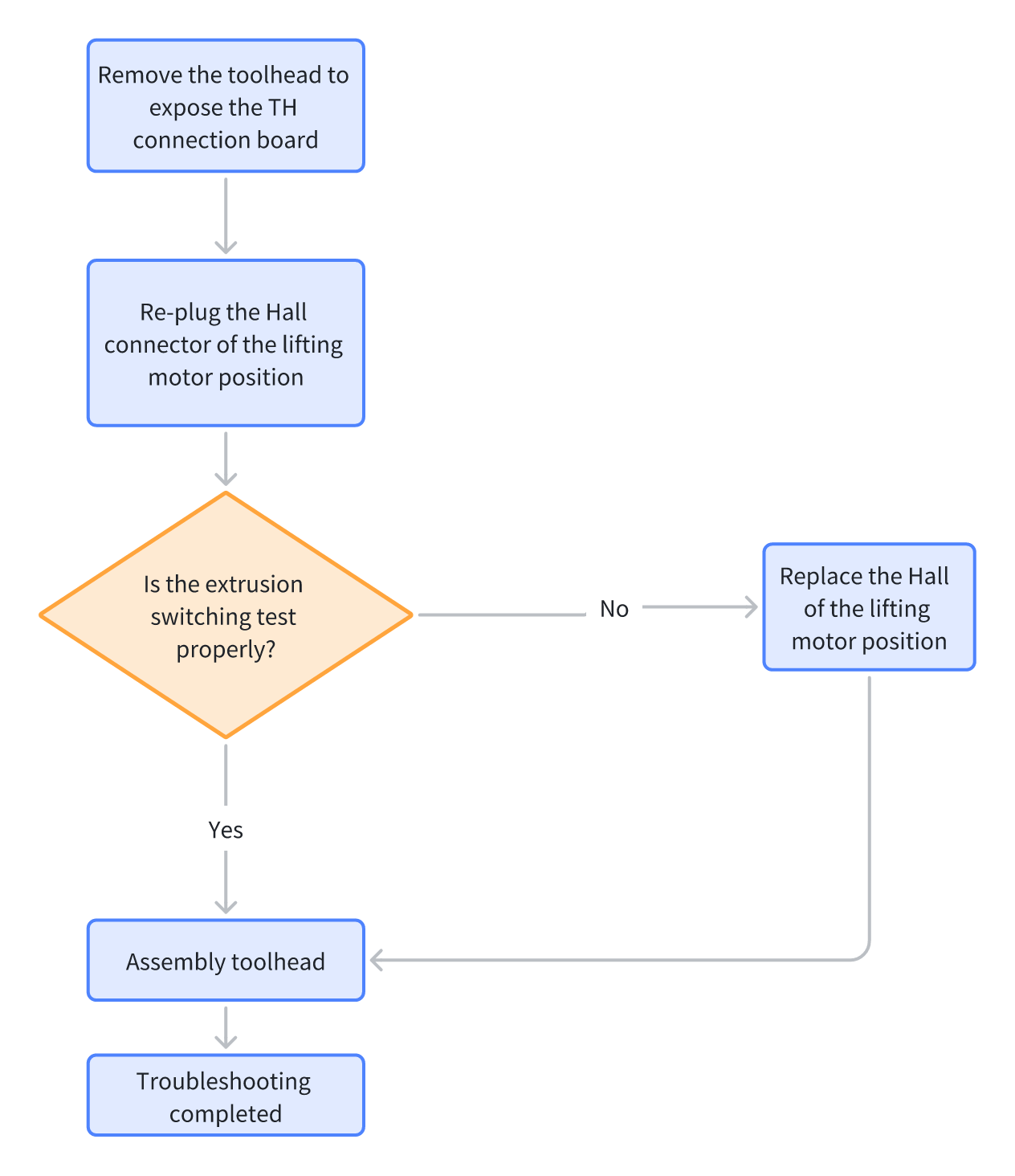

Proceso de aislamiento de fallas
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Desmontar el cabezal para exponer la placa de conexión TH
Consulte los Pasos 1 a 4 en la Wiki Desmontar el cabezal H2D para exponer la placa de conexión TH.
Paso 2. Reconectar el conector del sensor hall de posición del motor de elevación del cabezal

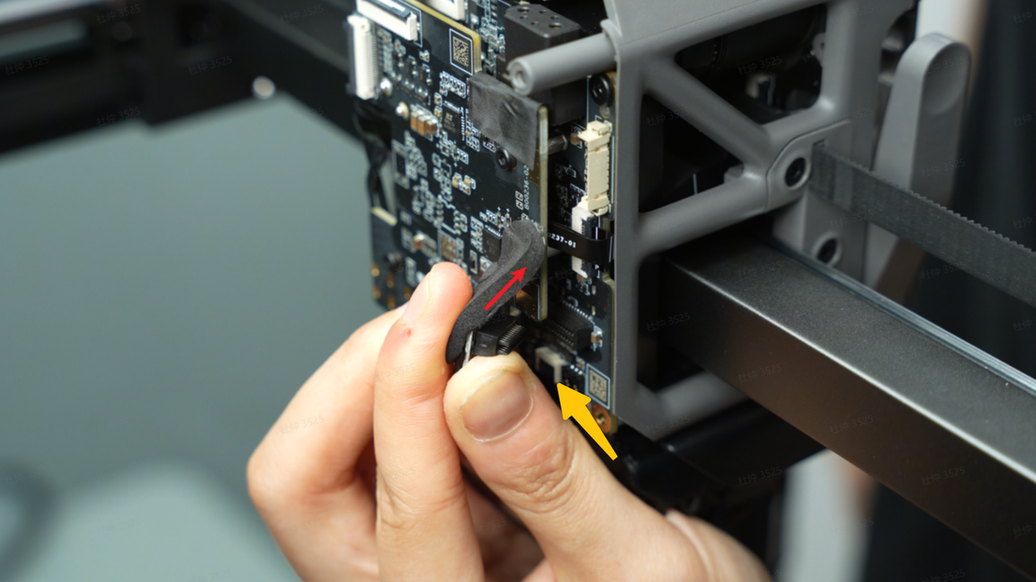

Como se muestra en la imagen a continuación, retire la cubierta de espuma del conector del componente de calentamiento del hotend izquierdo y reconecte el conector del sensor hall. Vuelva a instalar todos los conectores previamente desconectados.
Paso 3. Intentar nuevamente el cambio de extrusor en la pantalla

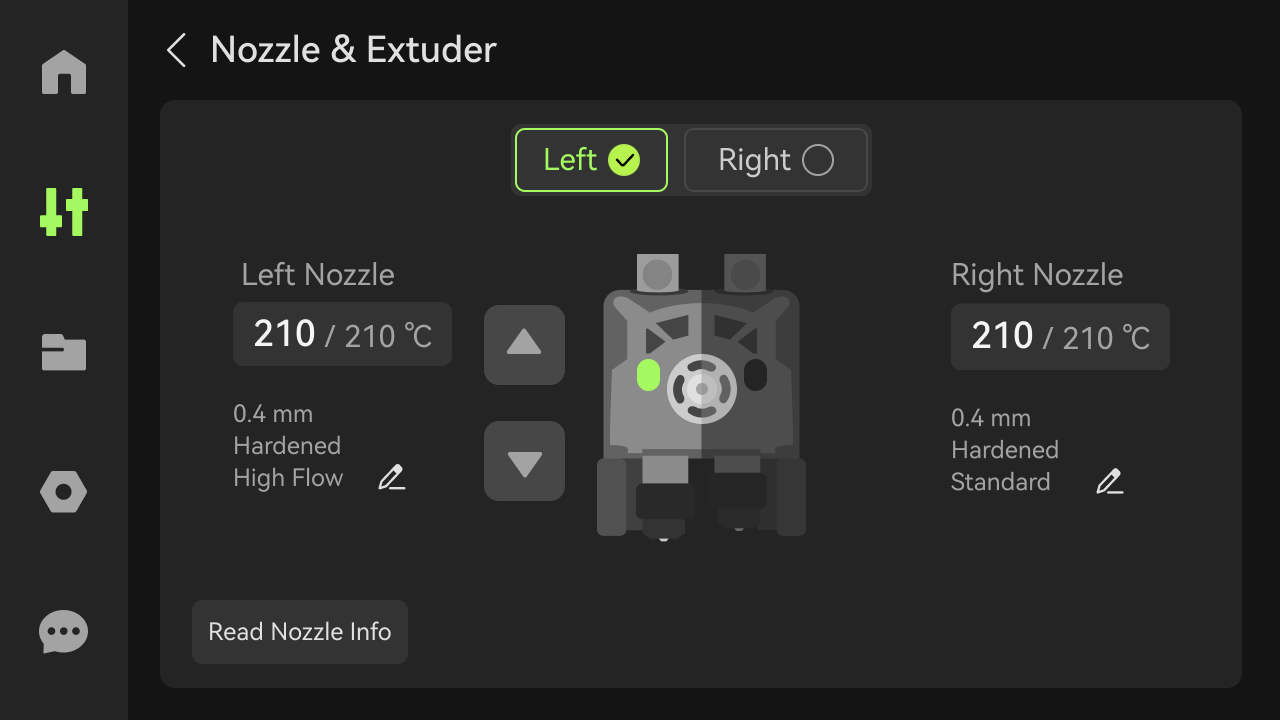

Vaya al módulo Boquilla y Extrusor en la pantalla, haga clic en el extrusor izquierdo o derecho y verifique si aún aparece la alerta HMS durante el cambio.
Si no aparece la alerta HMS, finalice el diagnóstico. Si el cambio sigue fallando, proceda al Paso 4.
Paso 4. Reemplazar el sensor hall de posición del motor de elevación del cabezal

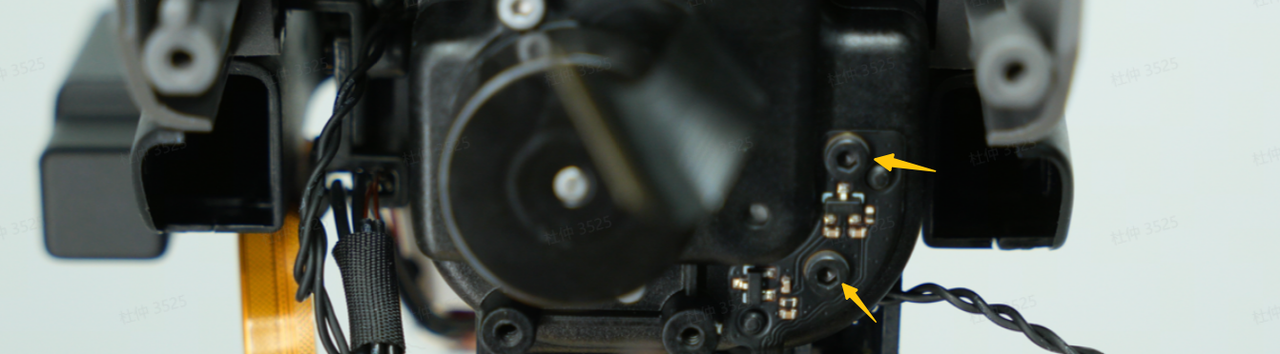

Consulte los Pasos 5 a 10 en la Wiki Desmontar el cabezal H2D para exponer la placa del sensor de efecto hall. Retire e instale los tornillos como se muestra en la imagen a continuación para reemplazar el sensor hall de posición del motor de elevación del cabezal.
Nota: Si se reemplaza el sensor hall de posición del motor de elevación del cabezal, realice la calibración de cambio de cabezal después de volver a montar el cabezal.
Paso 5. Montar y probar el módulo del cabezal
-
Consulte los Pasos 27 a 34 en la Wiki Desmontar el cabezal H2D para montar el cabezal.
-
Consulte el Paso 3 para verificar si el proceso de elevación ha vuelto a funcionar normalmente.
-
Si es normal, consulte los Pasos 35 a 37 en la Wiki Desmontar el cabezal H2D para instalar los componentes restantes del cabezal.
Si las soluciones anteriores no resuelven el problema, presente un ticket y cargue los archivos de registro de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
