Descripción del fallo:
La boca de ventilación está controlada por un electroimán, que abre o cierra la boca de ventilación invirtiendo la dirección de la corriente. Un sensor Hall integrado monitorea continuamente la posición de la boca de ventilación. Cuando el AMS HT o el AMS 2 Pro envía un comando para abrir/cerrar, pero el sensor no detecta que la boca de ventilación ha alcanzado su posición esperada, el sistema activará una notificación de fallo.
- Impacto:
-
La boca de ventilación no puede abrirse o cerrarse adecuadamente
-
La circulación de aire dentro del AMS podría verse comprometida
-
El calentamiento y eliminación de humedad durante el secado podrían verse afectados
-
El efecto de sellado podría reducirse cuando el sistema no está en modo de secado
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
AMS 2 Pro
Reconectar el cable de la boca de ventilación
Paso 1 – Retirar el tubo PTFE en la parte trasera del AMS 2 Pro

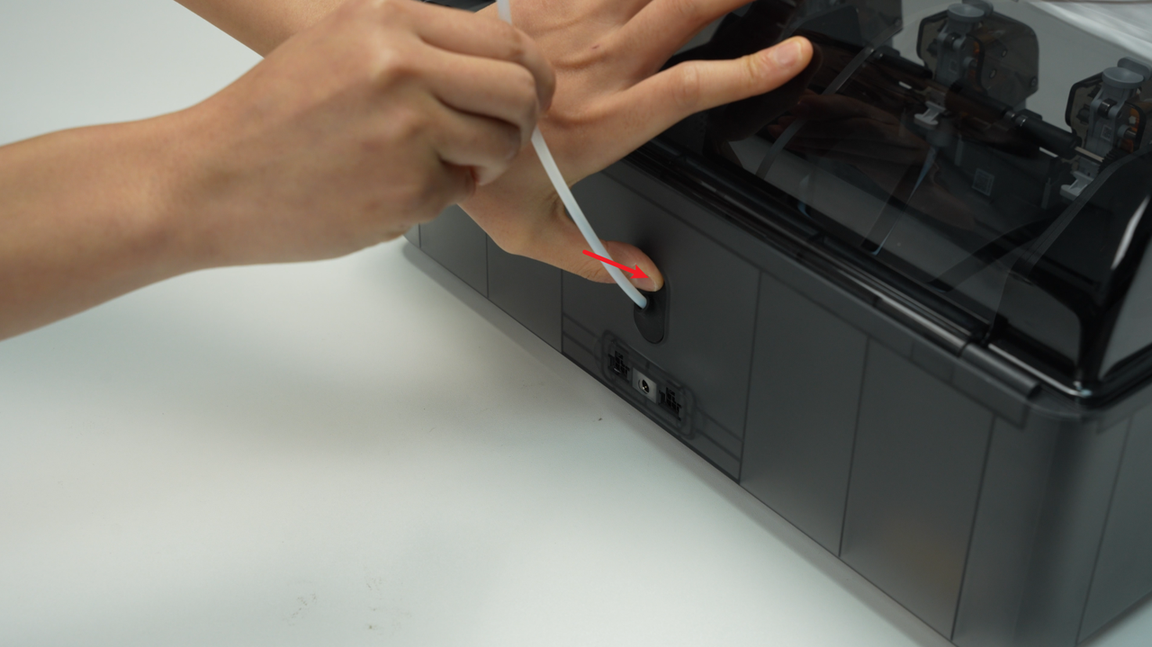

Presionar el botón de liberación del tubo PTFE en la parte trasera del AMS para desbloquear el acoplamiento, luego extraer el tubo PTFE.
Paso 2 – Extraer el botón de liberación del tubo PTFE

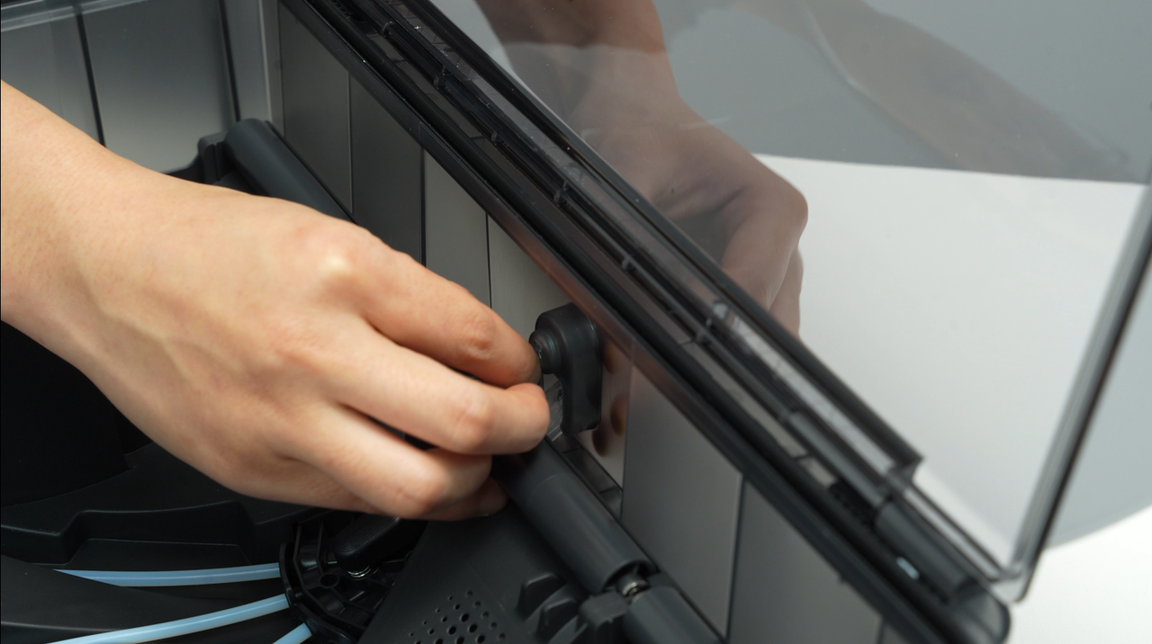

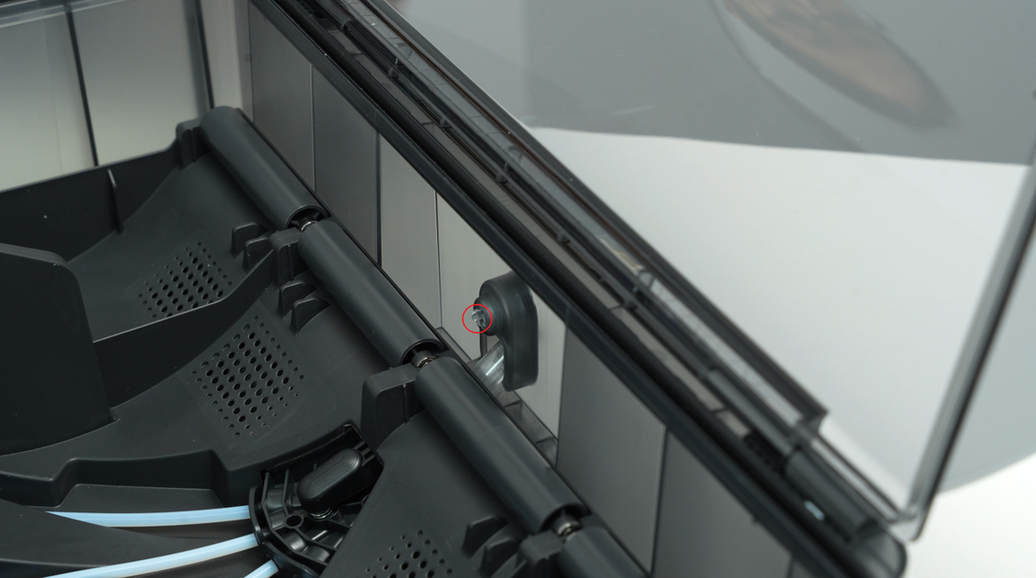

Apretar el clip desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, luego extraer el botón de liberación del tubo PTFE de la parte trasera del AMS 2 Pro.
Al apretar el cierre, usar la otra mano para sostener el botón de liberación del tubo PTFE desde la parte trasera del AMS 2 Pro para evitar que el muelle salga y se pierda.
Paso 3 – Retirar el conjunto de la estructura principal del AMS 2 Pro

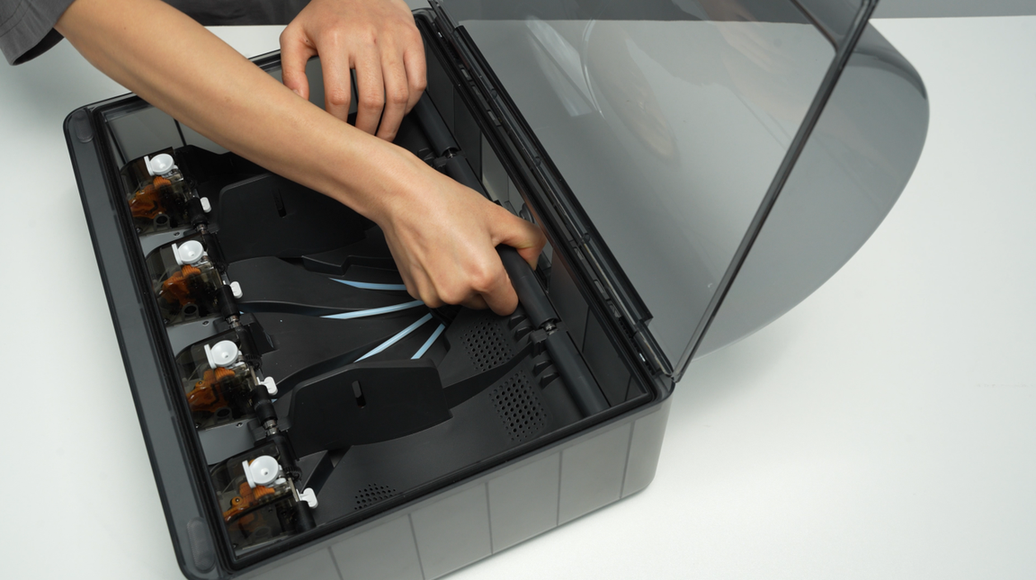

Retirar el conjunto de manguito de soporte accionado de los dos agujeros centrales para exponer los dos agujeros de tornillo. Al retirar el manguito de soporte, tener cuidado con los rodamientos en ambos extremos para evitar perderlos.

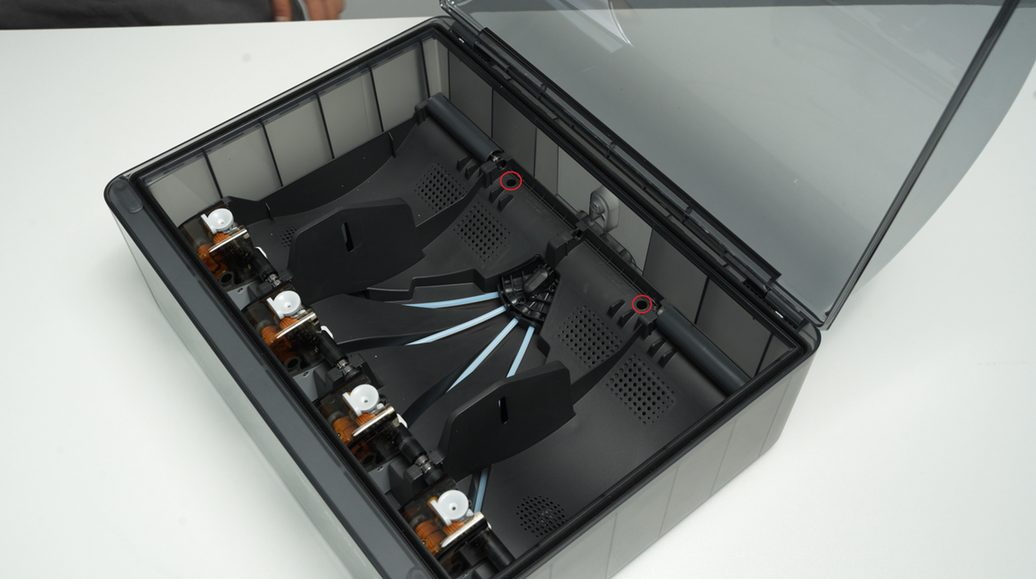

Retirar los dos tornillos A que fijan la estructura principal del AMS 2 Pro.

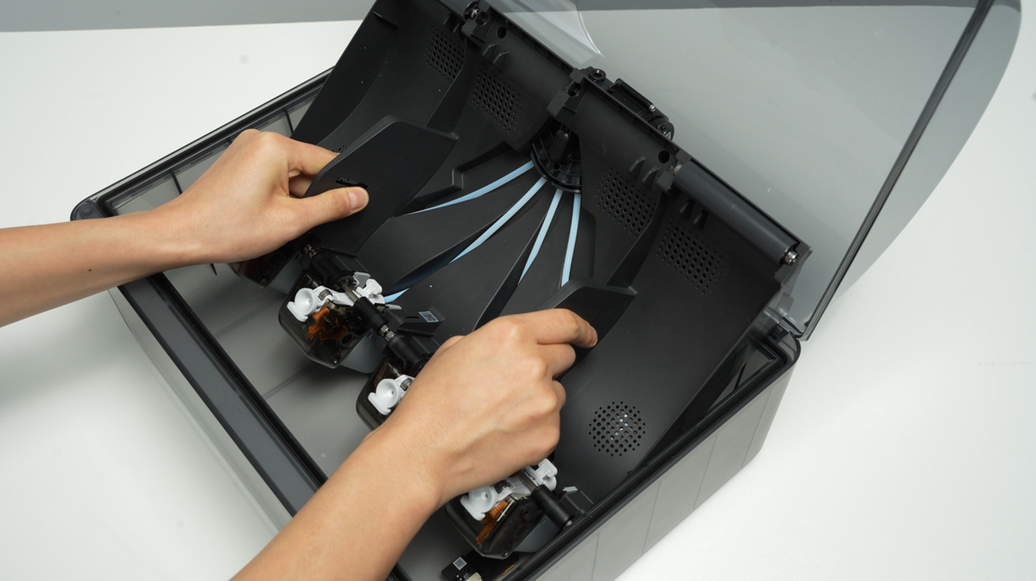

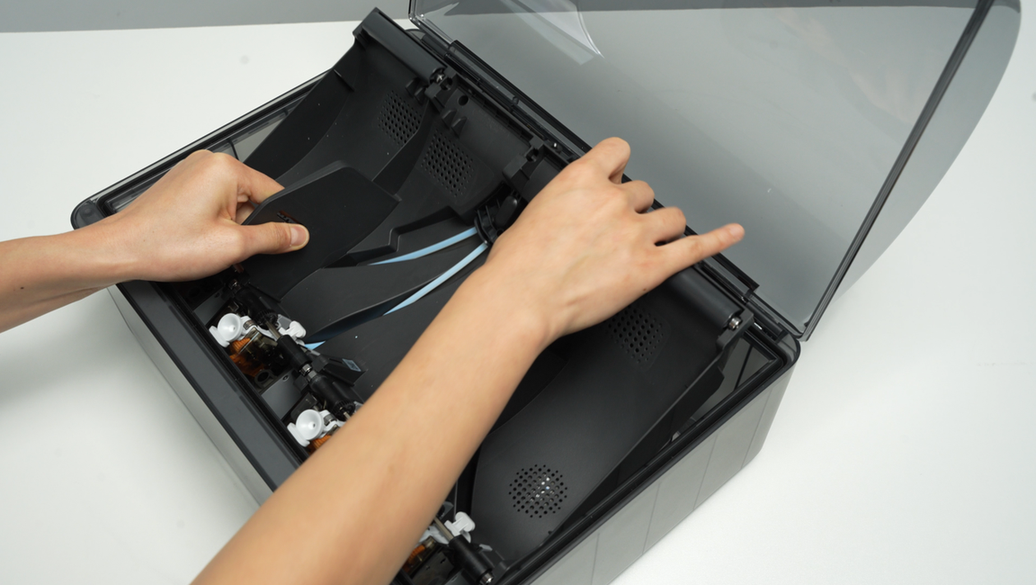

Levantar completamente la parte trasera de la estructura principal y colocarla verticalmente sobre la cubierta inferior del AMS 2 Pro. Tenga en cuenta que hay cables conectados, por lo que evitar operaciones bruscas. Al levantar, se recomienda levantar primero la parte frontal de la estructura principal, luego empujarla hacia adelante para hacer espacio para la parte trasera de la estructura.

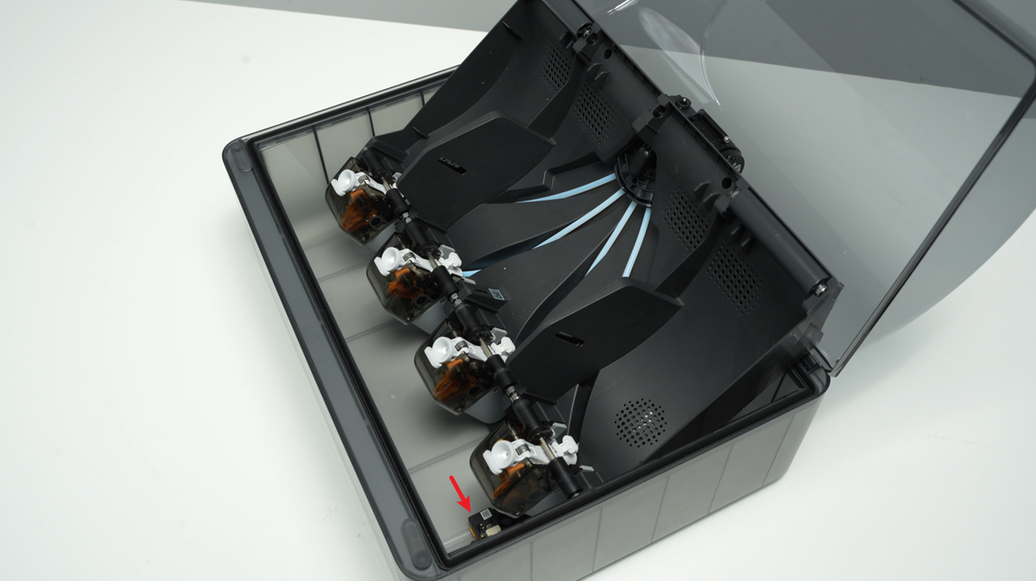

Al colocar la estructura principal del AMS 2 Pro verticalmente, evitar los componentes electrónicos de la boca de ventilación para prevenir que se aplasten.

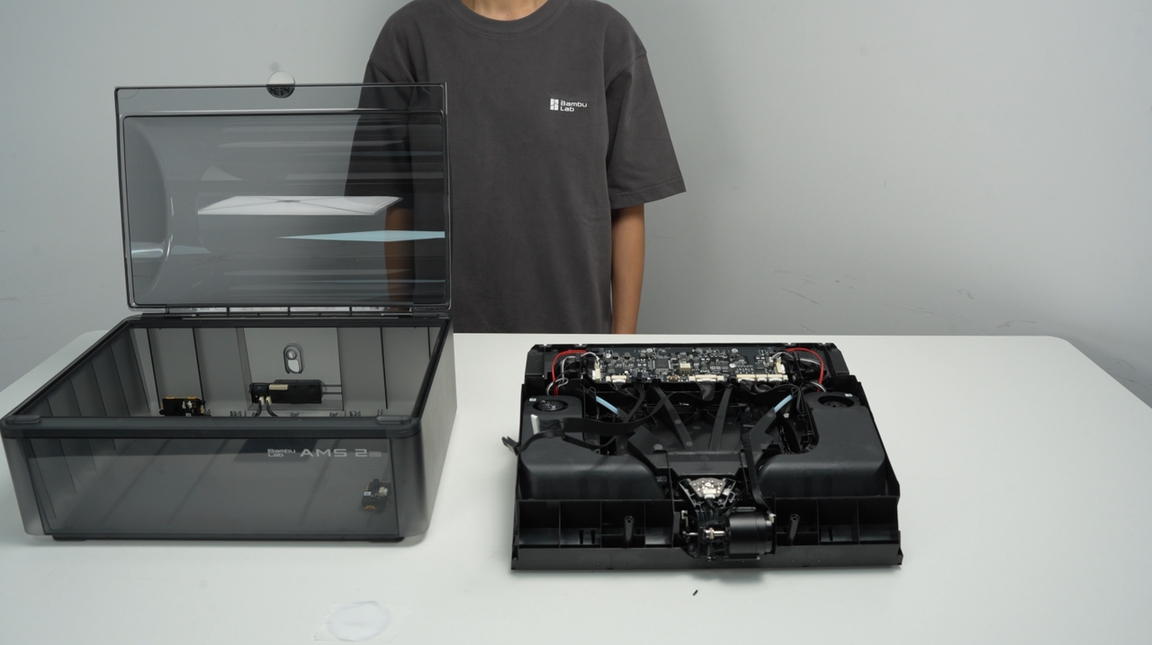

Desbloquear el cierre, desconectar el cable de señal y el cable de alimentación en la placa de alimentación del AMS 2 Pro, y extraer el conjunto de la estructura principal del AMS 2 Pro como un todo.
Paso 4 – Reconectar el cable de la boca de ventilación

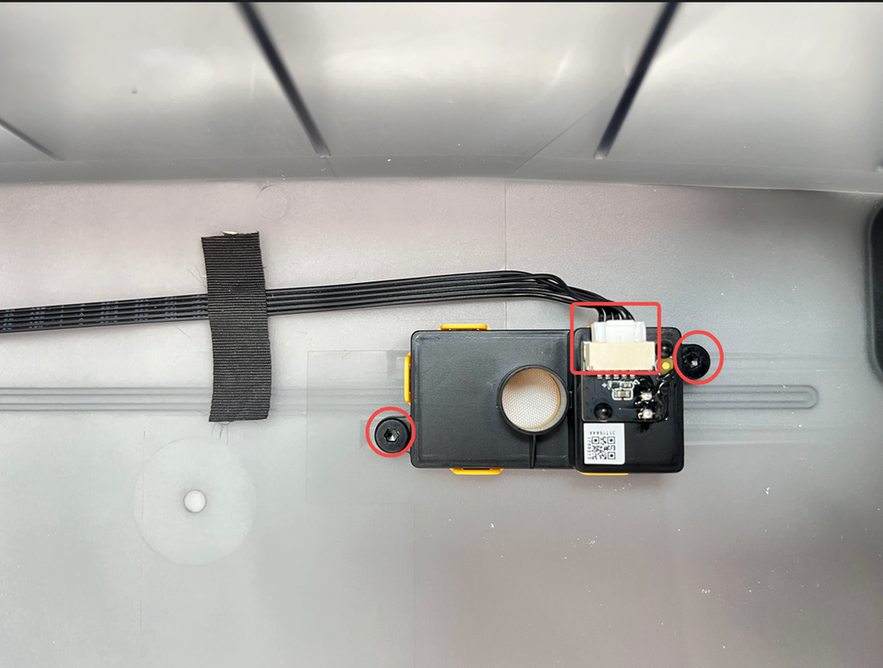

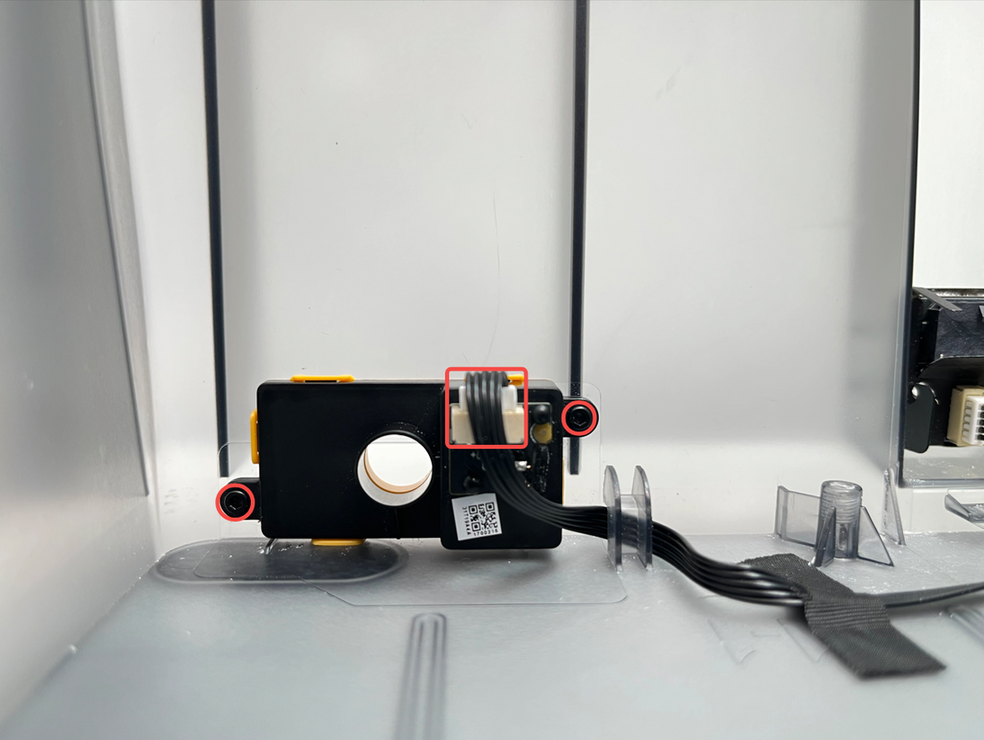

La boca de ventilación de entrada se encuentra en la pared lateral; la boca de ventilación de salida está en la parte inferior. Reconectar el conector en la boca de ventilación correspondiente según el problema.
Si el problema persiste después de reconectar el cable, proceder a reemplazar el conjunto de la boca de ventilación.
Dado que los cables rara vez fallan, comenzar reemplazando la boca de ventilación misma al reemplazar el conjunto de la boca de ventilación. Solo reemplazar el cable si el problema persiste.
Reemplazar el conjunto de la boca de ventilación
Paso 1 – Instalar la entrada de aire o la boca de ventilación del AMS 2 Pro
Después de alinear los agujeros de tornillo, empujar en la dirección de los agujeros de tornillo para presionar la boca de ventilación en el agujero correspondiente, ajustar los dos tornillos B o C de la boca de ventilación, y conectar de nuevo la boca de ventilación.
Al instalar, prestar atención a la dirección de la boca de ventilación. Si la dirección de instalación es incorrecta, la boca de ventilación no podrá sujetarse en su lugar. No presionarla con violencia. La dirección de apertura del conector de la entrada de aire debe estar hacia arriba, y la dirección de apertura del conector de la boca de ventilación debe estar hacia la derecha.
Paso 2 – Instalar el conjunto de la estructura principal y el conjunto de manguito de soporte accionado
Instalar el conjunto de la estructura principal del AMS 2 Pro en la cubierta inferior y conectar los cables de señal y alimentación a la placa de alimentación del AMS 2 Pro.
Alinear las pestañas de la cubierta inferior con las ranuras de la estructura central, luego insertar e instalar.
Después de instalar la estructura principal del AMS 2 Pro, ajustar los dos tornillos para asegurarla.

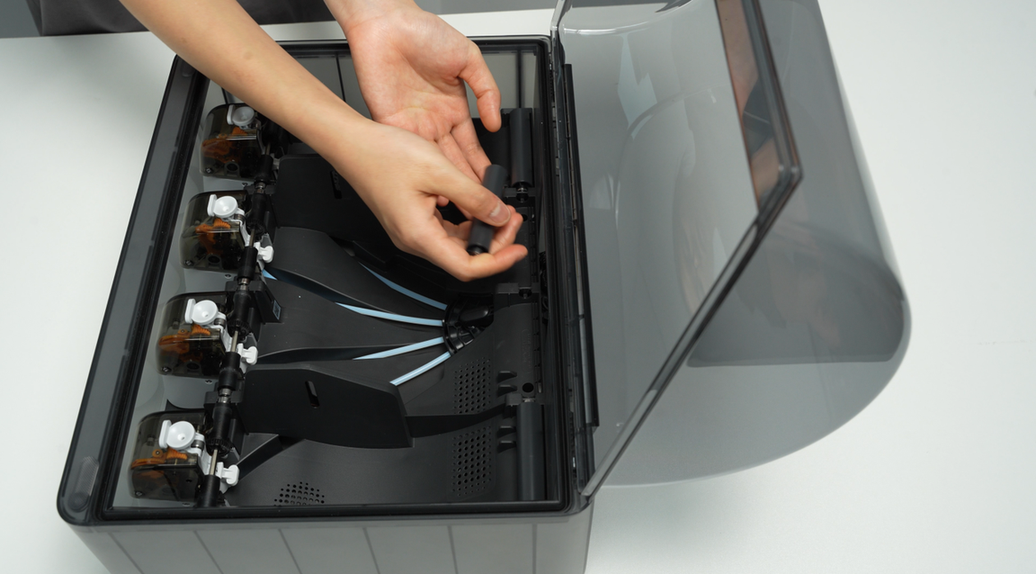

Instalar los dos conjuntos de manguito de soporte accionado central, asegurándose de que los rodamientos en ambos extremos de todos los ejes de soporte estén presionados en su lugar.
Paso 3 – Instalar el botón de liberación del tubo PTFE
Presionar el botón de liberación del tubo PTFE de nuevo en la carcasa en la siguiente dirección, insertar el cierre en la ranura correspondiente suavemente y mantener la carcasa de silicona negra incrustada plana.
Paso 4 – Conectar el tubo PTFE
Verificar que el soporte de silicona del tubo PTFE esté alineado con el agujero de filamento de la unidad de hub de filamento, y empujar el tubo PTFE desde la parte trasera del AMS 2 Pro. Después de la instalación, tirar del tubo PTFE para confirmar que está fijado.
AMS HT
Reconectar el cable de la boca de ventilación
Paso 1 – Retirar el tubo PTFE de la parte trasera del AMS HT
Presionar el botón de liberación del tubo PTFE en la parte trasera del AMS HT para desbloquear el conector, luego extraer el tubo PTFE.
Paso 2 – Retirar la estructura principal del AMS HT
Primero, retirar el Manguito de soporte accionado y el Manguito de soporte activo de la ranura de material. Tener cuidado con los rodamientos en ambos extremos al retirar los manguitos de soporte.
Retirar los dos tornillos inferiores (BT3×8).
Levantar el conjunto de la estructura principal lentamente hacia arriba.
Después de abrir la brecha, levantar el conjunto de la estructura principal. Nota: Los cables están conectados—evitar operaciones bruscas.
Desbloquear el cierre del conector y desconectar el cable de pantalla frontal.
A continuación, desconectar los cables de señal y alimentación de la placa de alimentación del AMS HT.
Retirar el cable de toma de alimentación a la placa principal. Presionar el cierre de liberación y extraer el conector, luego extraer el conjunto de la estructura principal del AMS HT como un todo.
Paso 3 – Reconectar los cables de la boca de ventilación

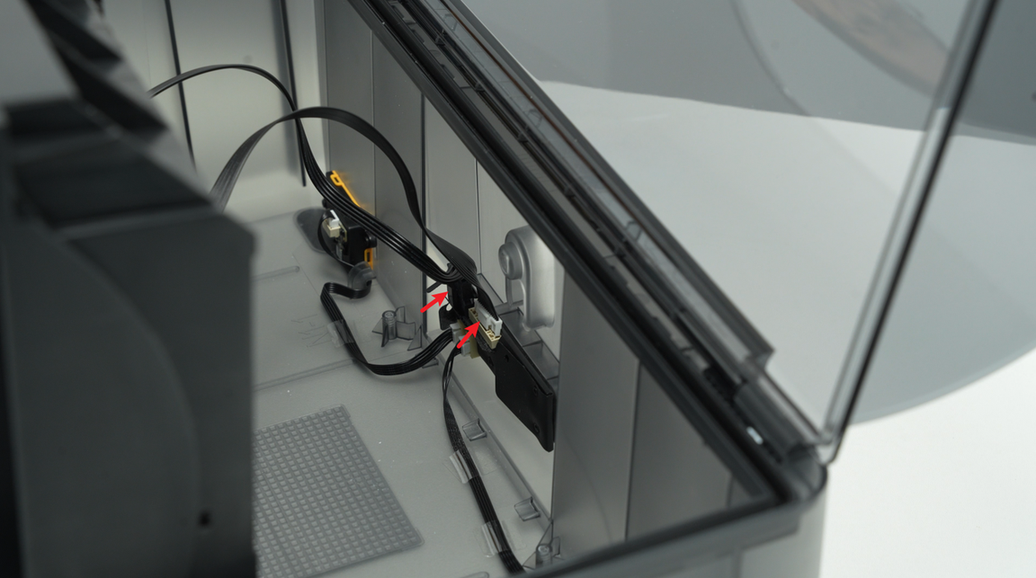

Reconectar los dos cables conectados al conjunto de la boca de ventilación de entrada y salida (ver imagen a continuación).
Si reconectar los cables de la boca de ventilación no resuelve el problema, reemplazar el conjunto de la boca de ventilación. Dado que los fallos en los cables son raros, es posible reemplazar solo el conjunto de la boca de ventilación sin reemplazar los cables. Si el problema persiste después de reemplazar el conjunto de la boca de ventilación, proceder a reemplazar los cables.
Reemplazar el conjunto de la boca de ventilación
Paso 1 – Instalar la unidad de entrada de aire
Nota: Distinguir entre cables cortos y largos. Los cables cortos se conectan en la parte trasera, y los cables largos se conectan en la parte inferior. Fijar cada unidad con dos tornillos (BT2×4).
Paso 2 – Instalar la estructura principal del AMS HT
Conectar los dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conectar el cable de enchufe de alimentación a la placa principal y reinstalar el manguito de aislamiento.
Nota: La polaridad no es relevante aquí.
Conectar el cable de la pantalla frontal y asegurarlo en el canal.
Enganchar los cables sobresalientes con los dedos e instalar el marco principal en la cubierta inferior.
Asegurar que el marco principal esté completamente asentado y fijarlo con dos tornillos inferiores (BT3×8).
Paso 3 - Instalar los Ejes de Soporte Activo y Accionado
Presionar el Eje de Soporte Activo en la ranura frontal hasta que haga clic. Alinear el engranaje negro con el engranaje amarillo dentro del marco principal.
Presionar el Eje de Soporte Accionado en el marco principal hasta que haga clic.
Nota: Después de la instalación, girar manualmente los ejes para asegurar un movimiento suave.
Paso 4 - Insertar el Tubo PTFE en la Parte Trasera del AMS HT
Insertar el tubo PTFE en la parte trasera del AMS HT. Tirar suavemente para confirmar que está asegurado.
