Descripción del problema
HMS_0700_4000_0002_0001: Se perdió la señal de posición del buffer de filamento: es posible que el cable o el sensor de posición estén defectuosos.
Al utilizar AMS, el buffer (o hub de AMS) se conecta entre el AMS y la impresora.
Cuenta con dos deslizadores, dos resortes y cuatro sensores Hall. Cuando el AMS empuja el filamento hacia el extrusor, el deslizador avanzará debido a la presión del filamento. Luego, el primer sensor Hall en la entrada detectará si el filamento entra en el buffer, y el sensor Hall situado sobre el segundo deslizador podrá detectar el desplazamiento y posición del deslizador, enviando la señal de vuelta al AMS y a la impresora. Si se pierde la señal del buffer, el AMS no podrá cargar el filamento de forma suave.
Solución de problemas
Verificar el cable de 6 pines
Verificar que el cable esté en buen contacto con la cola del AMS y que no se pueda extraer fácilmente a mano. Se recomienda utilizar el nuevo cable de 6 pines. Las diferencias entre los cables son las siguientes:
Verificar y reconectar el cable de 6 pines

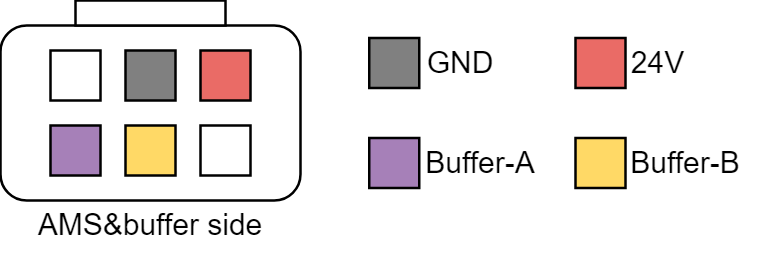

Verificar si los pines del cable de 6 pines están abiertos (como se muestra en el diagrama de 4 pines a continuación):
Intentar reconectar el cable de 6 pines:
Verificar la conexión interna del AMS
Si el problema persiste, consulte los siguientes pasos para verificar si el cable de señal del AMS está suelto:
- Presionar el botón de liberación del tubo PTFE desde la parte trasera del AMS para desbloquear el conector y extraer el tubo;
- Después de presionar el enganche desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, extraer el botón de liberación del tubo PTFE desde la parte trasera;
Al presionar el enganche, usar la otra mano para sostener el botón de liberación del tubo PTFE desde la parte trasera del AMS para evitar que el resorte salga y se pierda.

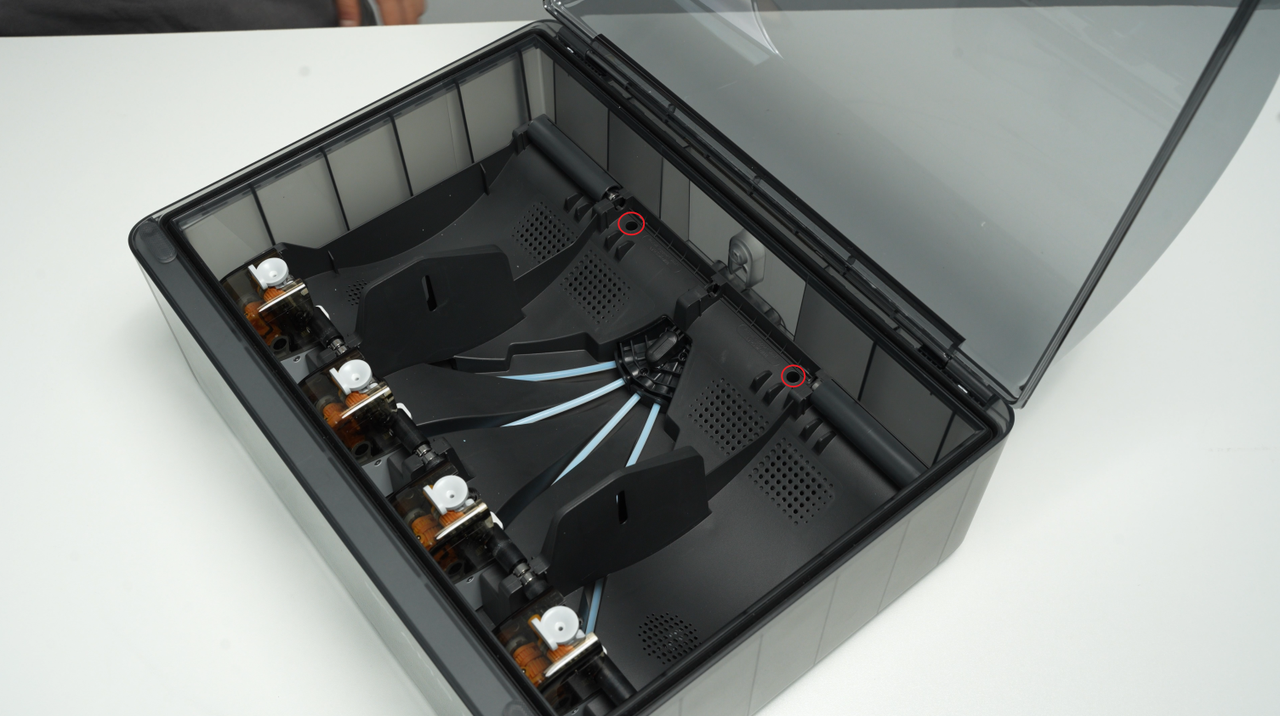

- Retirar el conjunto de soporte impulsado de los dos huecos centrales para exponer los dos agujeros de tornillo. Al retirar el soporte de rodamiento, tener cuidado con los rodamientos en ambos extremos para evitar perderlos.
- Retirar los dos tornillos A que fijan el marco principal del AMS.

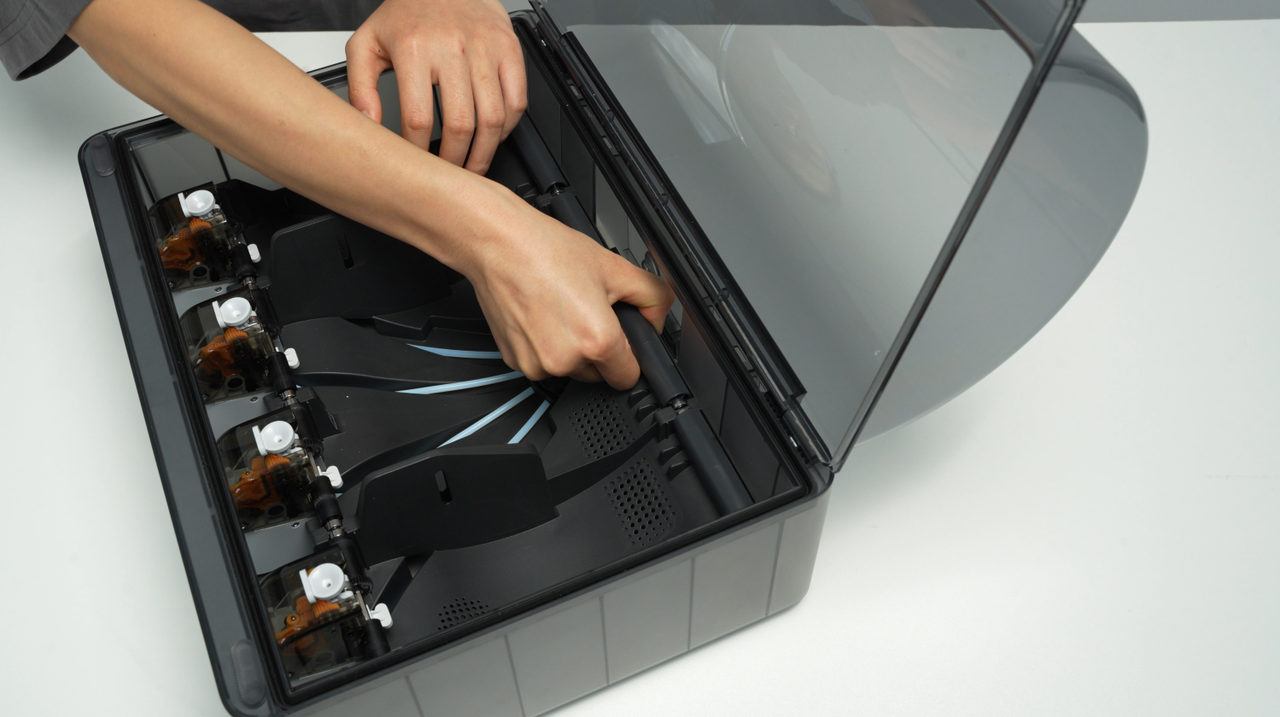

- Levantar completamente la parte trasera del marco principal y colocarlo verticalmente sobre la cubierta inferior del AMS. Tenga en cuenta que hay cables conectados, por lo que no operar con violencia. Al levantar, se recomienda levantar primero la parte frontal del marco principal y luego empujarlo hacia adelante para hacer espacio para la parte trasera del marco. Al colocar el marco principal del AMS verticalmente, evitar los componentes electrónicos del ventilador para prevenir que se aplasten.

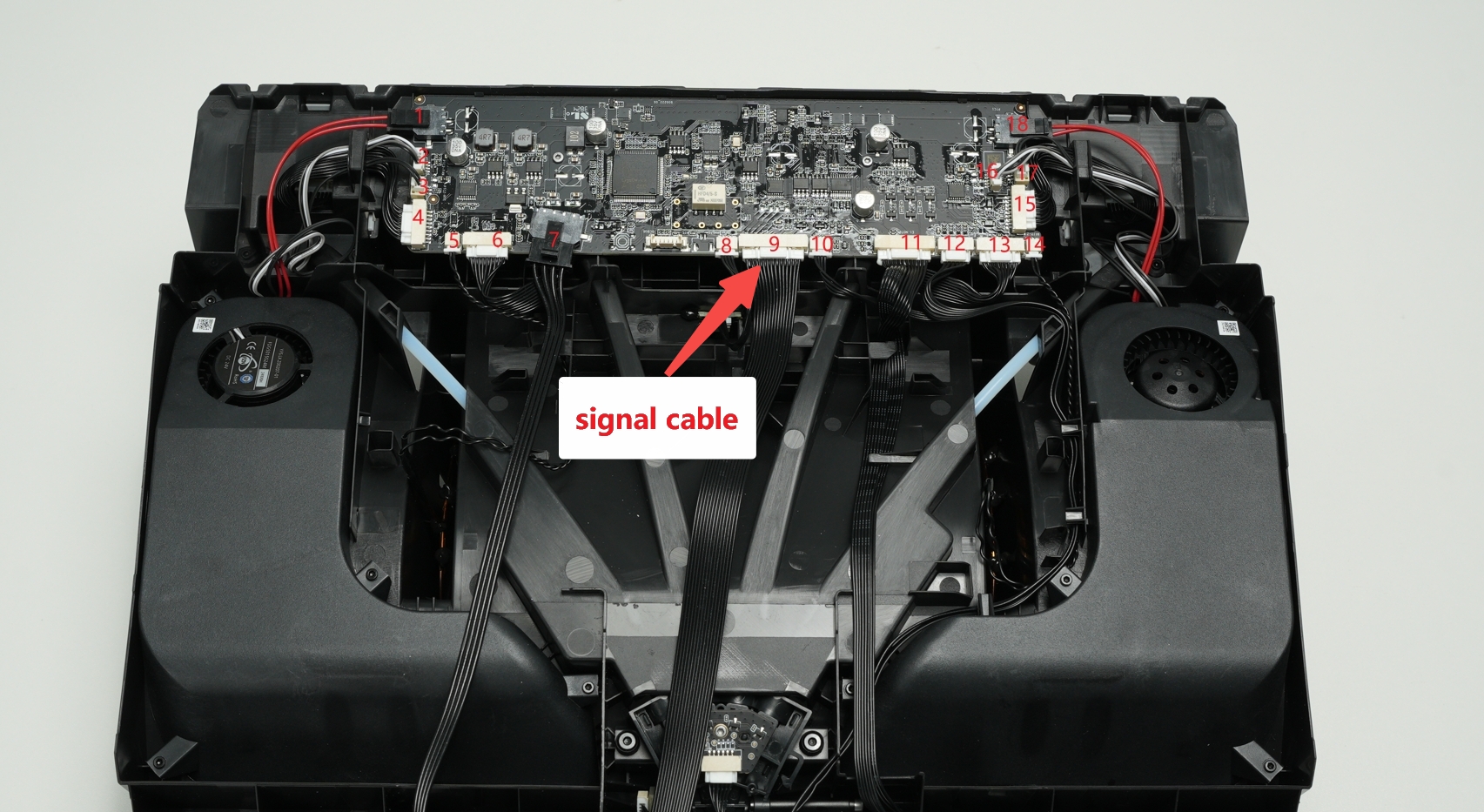

- Verificar si el cable de señal está insertado correctamente. Si no lo está, insertarlo firmemente. Luego, desconectar el cable de señal y el cable de alimentación y extraer el marco principal.
- Verificar si el cable de señal de la placa principal está firmemente conectado. Si no lo está, conectarlo nuevamente.
Medir voltaje y resistencia

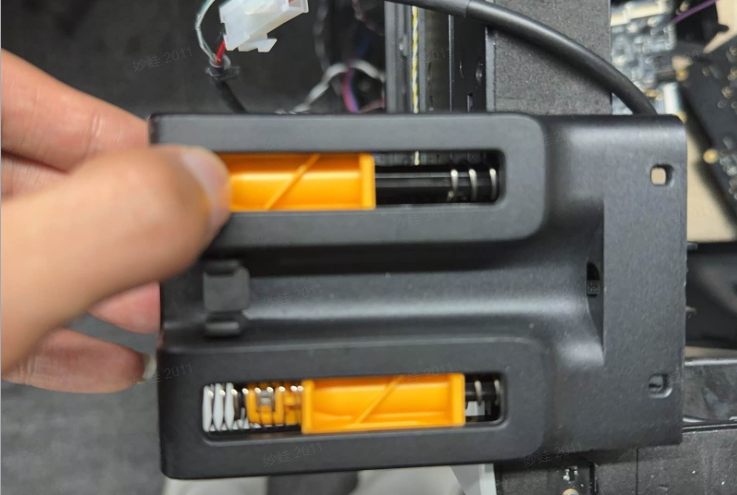

- Si tiene un multímetro, descargar el filamento al AMS, identificar el canal a medir (H2D, la boquilla derecha es el acoplador superior, la boquilla izquierda es el acoplador inferior superior), y verificar que el deslizador del buffer del AMS esté a la izquierda, como se muestra a continuación:

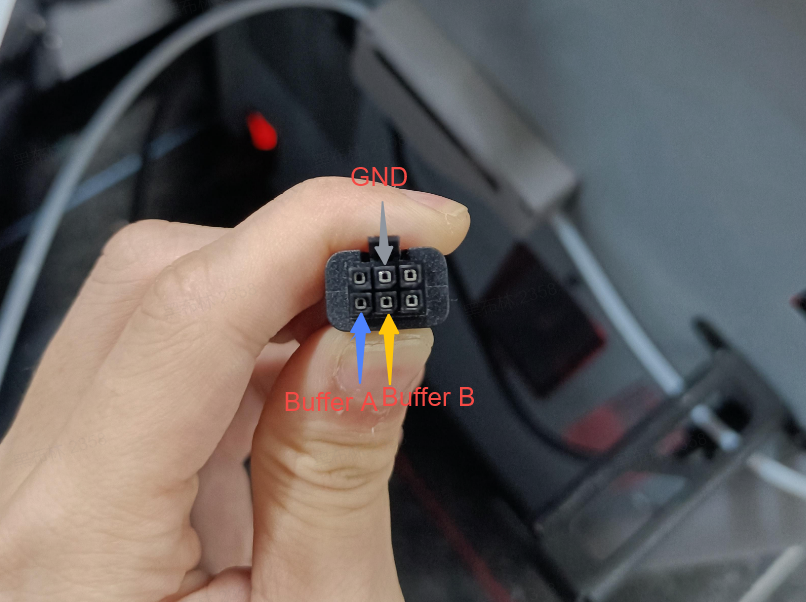

Luego medir el voltaje entre los pines del cable de 6 pines (desconectado del AMS).
El voltaje normal debe ser el siguiente. Asegúrese de que el deslizador del buffer esté de vuelta a la izquierda, de lo contrario el valor de voltaje será diferente.
La suma de los dos voltajes es 3.0~3.3V (puede deslizar el deslizador para medir el voltaje en diferentes posiciones y sumarlos dentro de este rango).
- Si el voltaje medido está dentro del rango normal, el problema podría estar en el lado del AMS. Mida la resistencia del cable de 6 pines (conectado al AMS). El valor de resistencia normal es el siguiente:

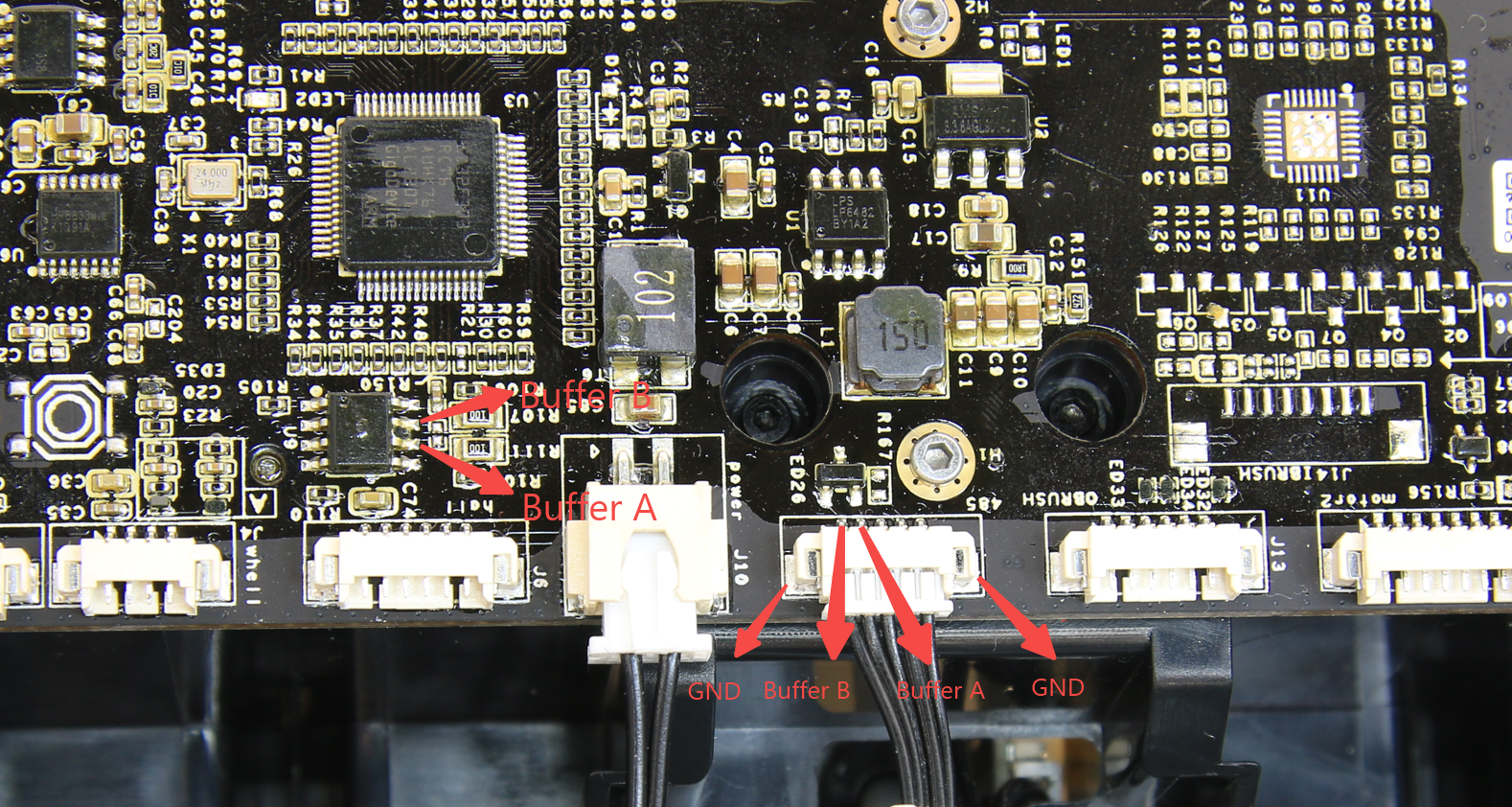

Si el valor de resistencia medido es anómalo, desmonte el AMS y mida la resistencia de los buffers A y B a tierra en la placa principal del AMS. El rango normal es 4~6KΩ. Si el valor de resistencia es anómalo, la placa principal del AMS está defectuosa.
AMS 2 Pro
AMS original
