Descripción del Fallo
Cuando los usuarios instalan el módulo de láser de grabado en el cabezal, el estado de sujeción del láser puede variar, lo que provoca desviaciones potenciales en la posición del punto focal del haz láser en comparación con las calibraciones previas. Para garantizar una posición precisa de grabado/corte durante la imagen, debe realizarse la Calibración XY del Punto Focal del Láser de Grabado.
El problema se manifiesta como un error HMS, específicamente "Calibración XY del Punto Focal del Láser de Grabado Fallida". Las causas posibles incluyen:
-
Daño en el módulo láser – El láser no emite correctamente o está significativamente desalineado.
-
Contaminación o daño en la etiqueta térmica – La etiqueta de calibración sensible al calor está sucia o rasgada.
-
Plataforma de homing del láser sucia – La plataforma de calibración del láser tiene residuos o suciedad.
-
Plataforma de homing instalada incorrectamente o invertida – La plataforma no está colocada correctamente o está montada boca abajo.
-
Temperatura de la cámara fuera de rango – La etiqueta de calibración requiere una temperatura ambiente de 20–30°C (68–86°F).
Solución de Problemas
Herramientas y Materiales
Paños de limpieza
Procedimiento de Aislamiento del Fallo
- Inspeccionar la etiqueta térmica – Asegurarse de que esté limpia e intacta.

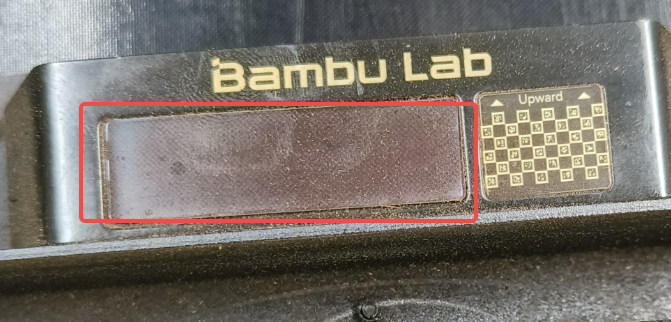

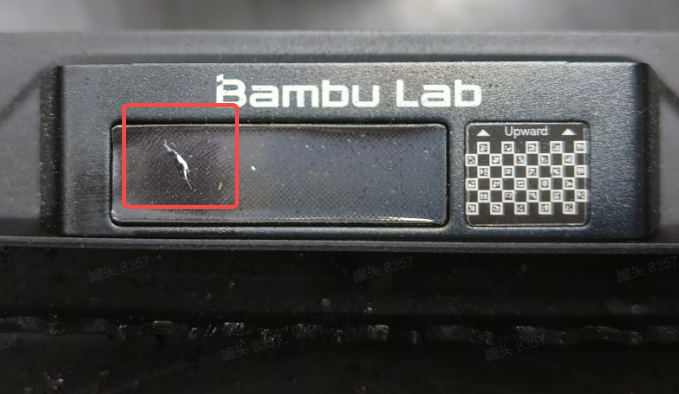

Ejemplos de contaminación/daños:
-

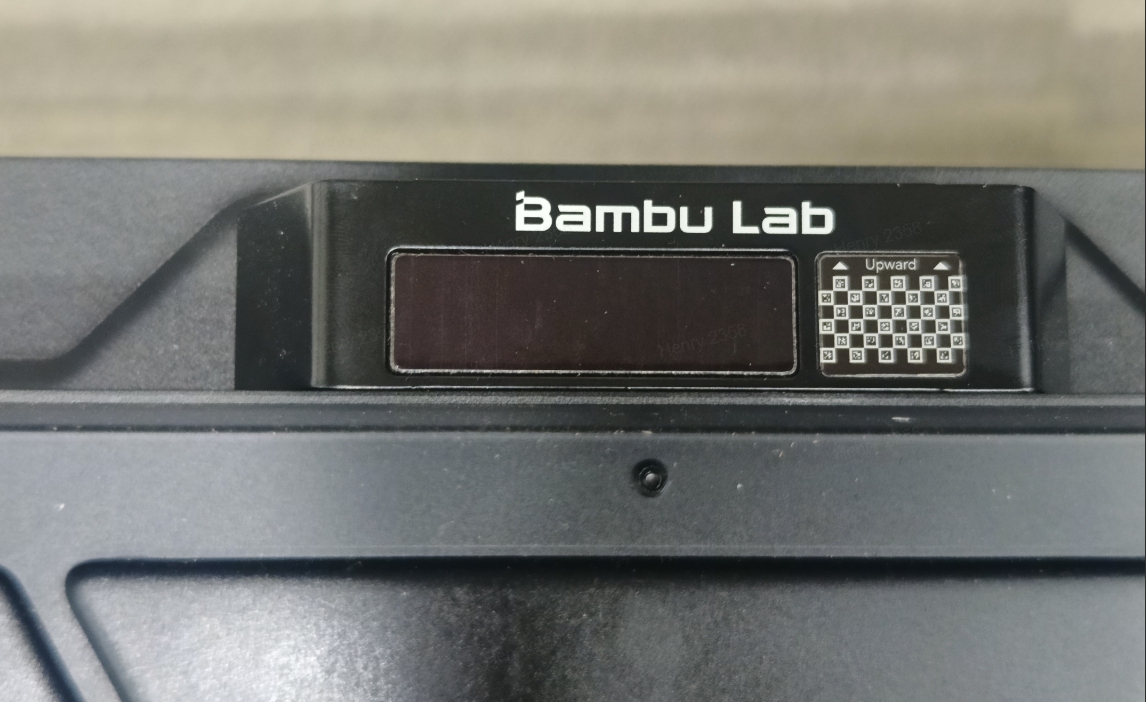

Limpiar la plataforma de homing – Secarla completamente con un paño humedecido y dejar secar.
-

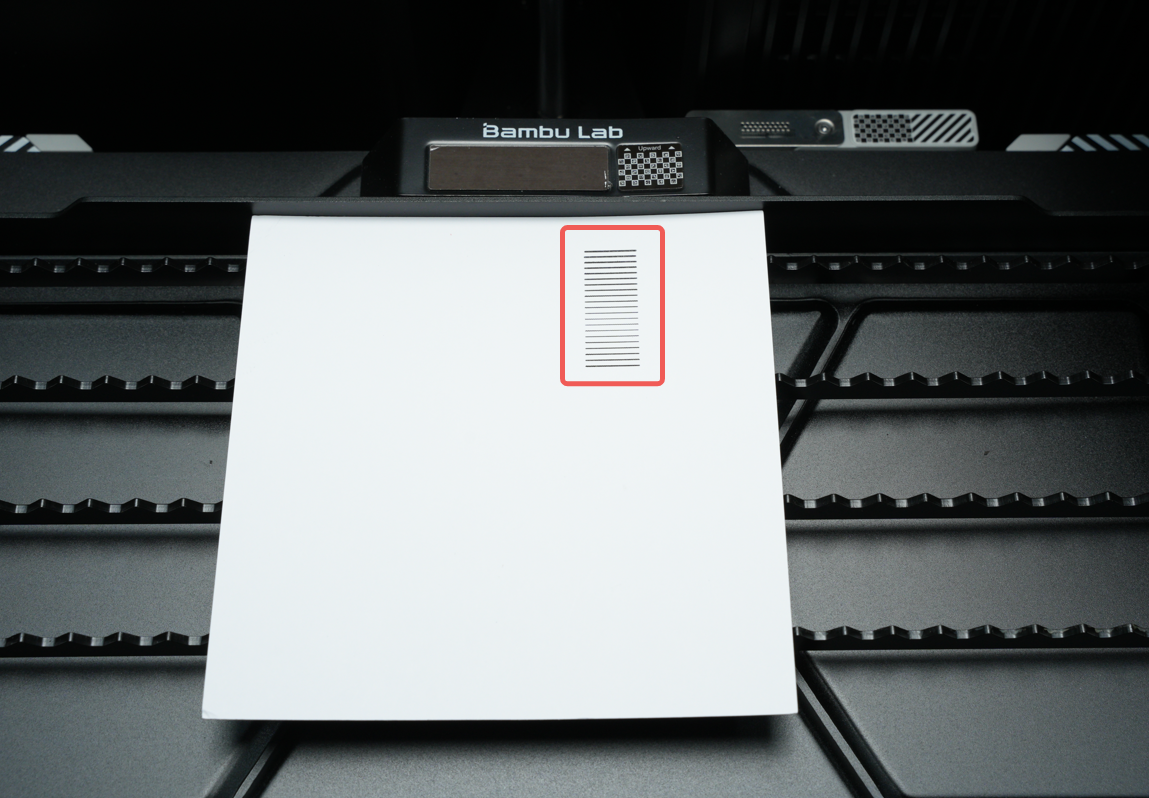

Realizar la instalación inicial del módulo láser (no ejecute la calibración de montaje), luego observar si aparecen marcas de quema en la tarjeta de calibración y verificar cualquier anomalía.
-
Si las marcas de quema en el papel de calibración son claramente visibles (sin informar "Focal Z Calibration Failed") pero la calibración XY del punto focal aún falla, espere a que la impresora se enfríe a 20–30°C (68–86°F) antes de iniciar la calibración de montaje del láser.
-
Si las líneas quemadas en el papel de calibración son intermitentes o no aparecen, reemplace el módulo láser y repita la prueba para verificar si funciona correctamente. Si otros módulos láser funcionan normalmente, el módulo original podría estar dañado.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
