Descripción del problema

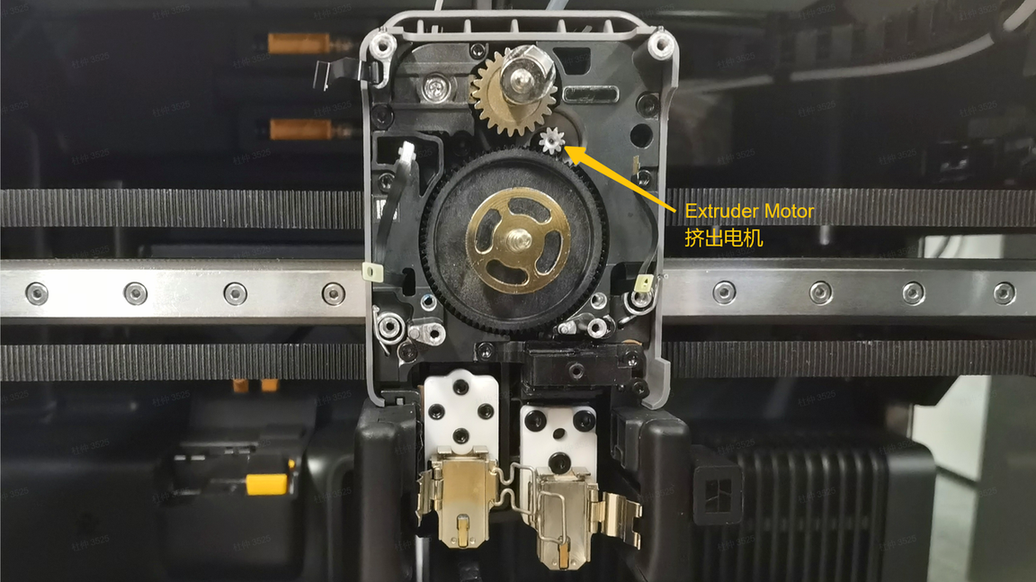

El motor servo del extrusor se encuentra en el centro del cabezal y se utiliza para accionar la rueda del extrusor. Después de encender la impresora, el motor servo del extrusor realiza una autoprueba. Si se detecta un circuito abierto en el motor, el problema debe resolverse antes de poder comenzar la impresión.

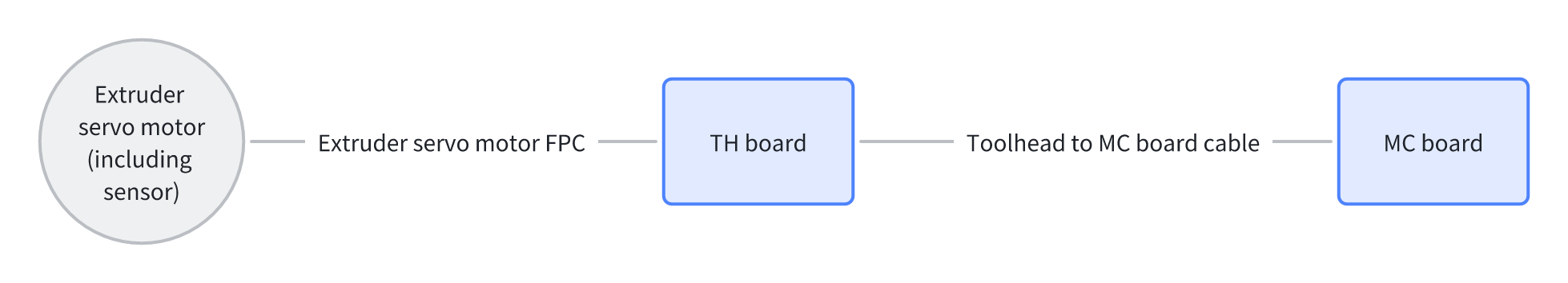

Las causas posibles de este problema incluyen:
-
Fallo del motor servo del extrusor
-
Conexión incorrecta del FPC del motor servo del extrusor
-
Anomalía en el controlador de la placa TH
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas

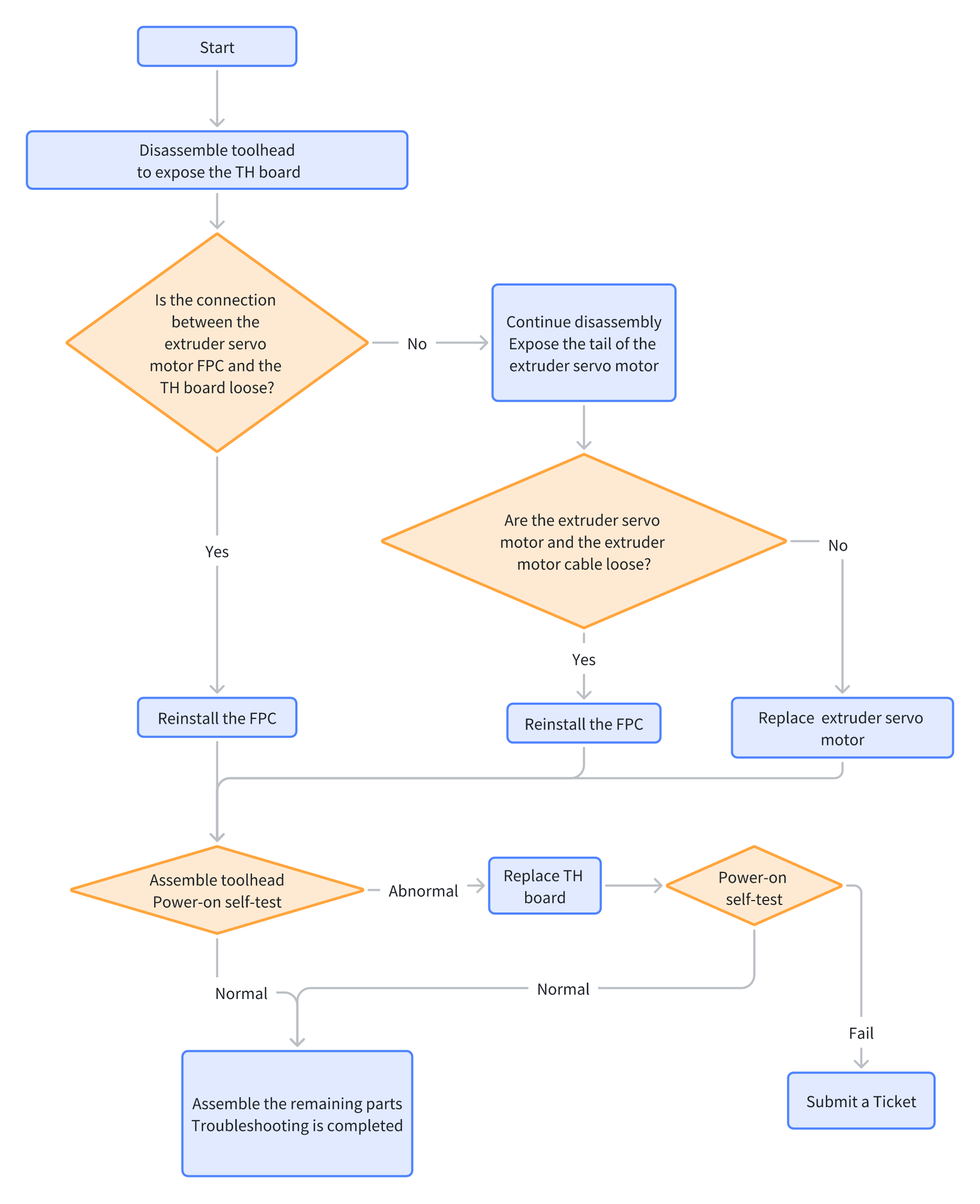

Proceso de aislamiento del fallo
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Desmontar el cabezal para exponer la placa de conexión TH y verificar el estado de conexión del FPC del motor servo del extrusor con la placa TH.
- Consulte los Pasos 1–4 de la Wiki Cómo desmontar y montar el cabezal H2D para exponer la placa de conexión TH.
1-FPC del motor de conmutación del extrusor 2-FPC del motor servo del extrusor
-
Desconecte el FPC del motor de conmutación del extrusor.
-
Desconecte el FPC del motor servo del extrusor y reconecte el FPC del motor de conmutación del extrusor.
-
Si está suelto, reinstálelo para asegurar una conexión segura, luego proceda al Paso 4 para el montaje.
-
Si la conexión es normal, proceda al Paso 2.
-
Paso 2. Verificar el estado de conexión entre el motor servo del extrusor y su FPC
- Consulte los Pasos 1–9 de la Wiki Cómo desmontar y montar el cabezal H2D para desmontar adicionalmente la placa de conexión TH, la placa TH y el ventilador del hotend, exponiendo el motor servo del extrusor.
-
Abra la cubierta trasera del motor servo del extrusor y verifique si los cables del motor están sueltos.
-
Si están sueltos, reinstálelos para asegurar una conexión segura, luego cierre la cubierta trasera y proceda al Paso 4 para el montaje.
-
Si no están sueltos, proceda al Paso 3.
Paso 3. Reemplazar el motor servo del extrusor
Desenrosque los dos tornillos y reemplace el motor servo del extrusor.
Paso 4. Montar parcialmente el cabezal
Consulte la Wiki Cómo desmontar y montar el cabezal H2D para montar el cabezal. El conducto del ventilador de capa y el hotend pueden instalarse después de la prueba.
Paso 5. Prueba de encendido
Encienda la impresora para realizar una autoprueba. Si no aparece ninguna alerta relevante, el problema se ha resuelto y proceda al Paso 7.
Si el problema persiste después de reemplazar el motor servo del extrusor, proceda al Paso 6.
Paso 6. Reemplazar la placa TH
Consulte los Pasos 1 y 8 de la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
Encienda para probar. Si no aparece ninguna alerta relevante, el problema se ha resuelto y proceda al Paso 7.
Paso 7. Desmontar los componentes restantes del cabezal
Consulte los Pasos 35–37 de la Wiki Cómo desmontar y montar el cabezal H2D para montar el conducto del ventilador de capa, el hotend, etc.
Si las soluciones anteriores no resuelven el problema, envíe un ticket y cargue los archivos de registro de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
