Descripción del problema

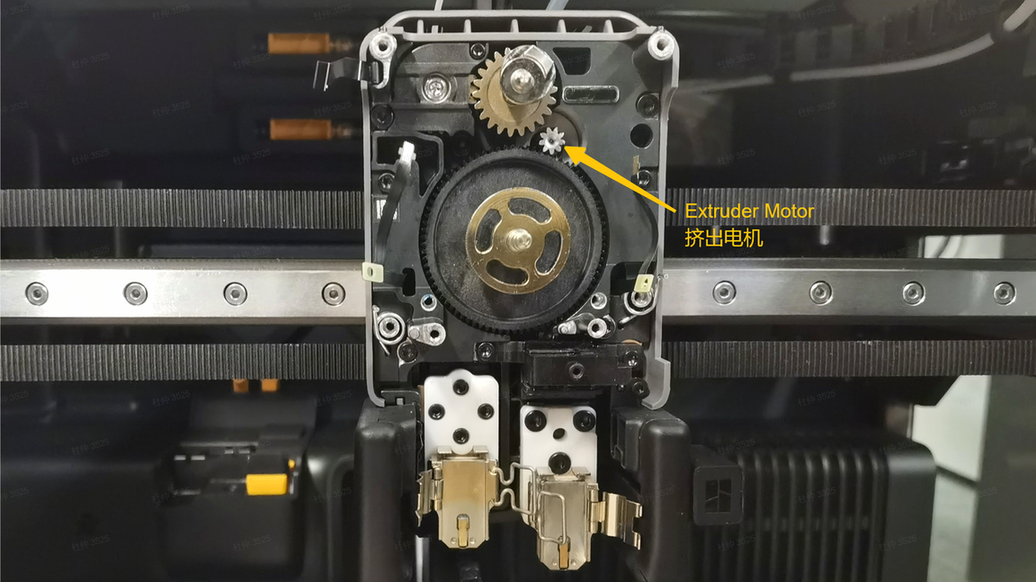

El motor servo de extrusor se encuentra en el centro del cabezal y se utiliza para accionar la rueda de extrusión. Tras encender la impresora, el motor servo de extrusor realiza una autoprueba. Si se detecta un circuito abierto en el motor, el problema debe resolverse antes de poder comenzar la impresión.
Las causas posibles incluyen:
-
Cortocircuito en el motor
-
Conductor de la placa TH anómalo
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Llave Allen H1.5

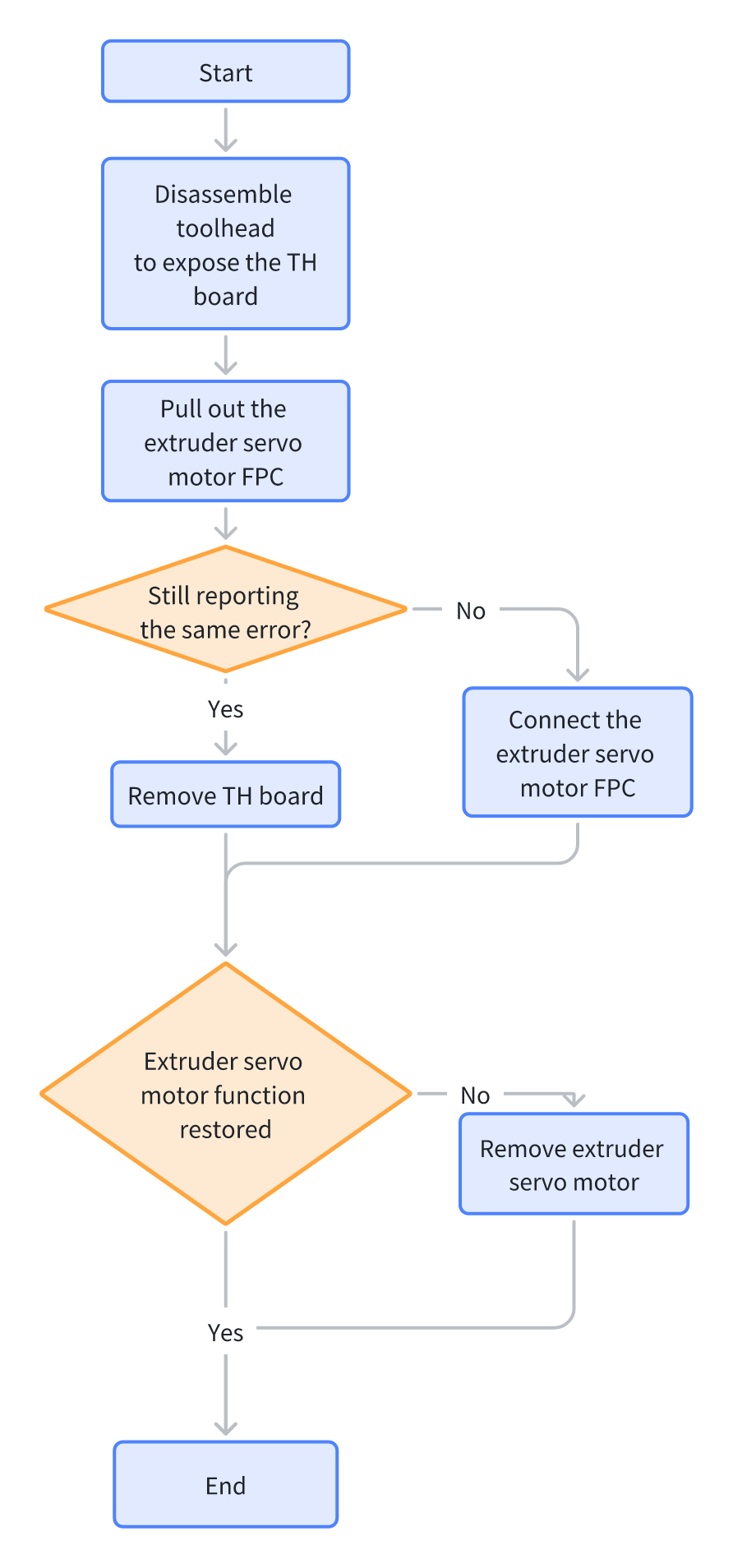

Proceso de aislamiento de fallas
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Desmontar el cabezal para exponer la placa de conexión TH y desconectar el FPC del motor servo de extrusor.
- Consulte los pasos 1~4 en la Wiki: https://wiki.bambulab.com/en/h2/maintenance/disassemble-and-install-h2d-toolhead para exponer la placa de conexión TH.

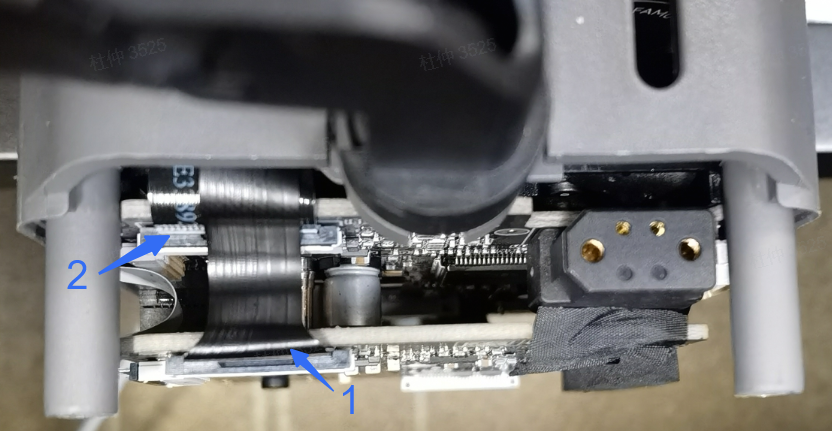

1-FPC del motor de conmutación de extrusor 2-FPC del motor servo de extrusor
-
Desconecte el FPC del motor de conmutación de extrusor.
-
Desconecte el FPC del motor servo de extrusor y reconecte el FPC del motor de conmutación de extrusor.
Paso 2. Verificar si otras funcionalidades relacionadas con el cabezal funcionan correctamente
-
Encienda la impresora.
-
Verifique si la pantalla sigue mostrando el mismo mensaje de error: "El motor servo de extrusor presenta un cortocircuito. Podría haber fallado."
-
Si es sí, la placa TH está defectuosa. Proceda al Paso 3 para reemplazar la placa TH.
-
Si no se muestra el mensaje de error, apague la impresora, vuelva a conectar el FPC del motor servo de extrusor y proceda al Paso 4 para realizar pruebas.
-
Paso 3. Reemplazar la placa TH
-
Consulte los pasos 1~8 en la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
-
Vuelva a montar parcialmente el cabezal (no es necesario instalar el ventilador de capa, el conducto ni el hotend).
-
Proceda al Paso 4.
Paso 4. Prueba de encendido
Encienda la impresora y realice una autoprueba. Si no aparecen alertas relacionadas, la solución fue exitosa.
Si persiste la alerta de cortocircuito en el motor servo de extrusor, proceda al Paso 5 para reemplazar el motor servo de extrusor.
Paso 5. Reemplazar el motor servo de extrusor
Consulte los pasos 1~10 en la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar el motor servo de extrusor.
Paso 6. Volver a montar el cabezal y probar
Encienda nuevamente la impresora y realice una prueba. Si no se muestran alertas, la solución ha finalizado.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
