¿Cuándo utilizarlo?

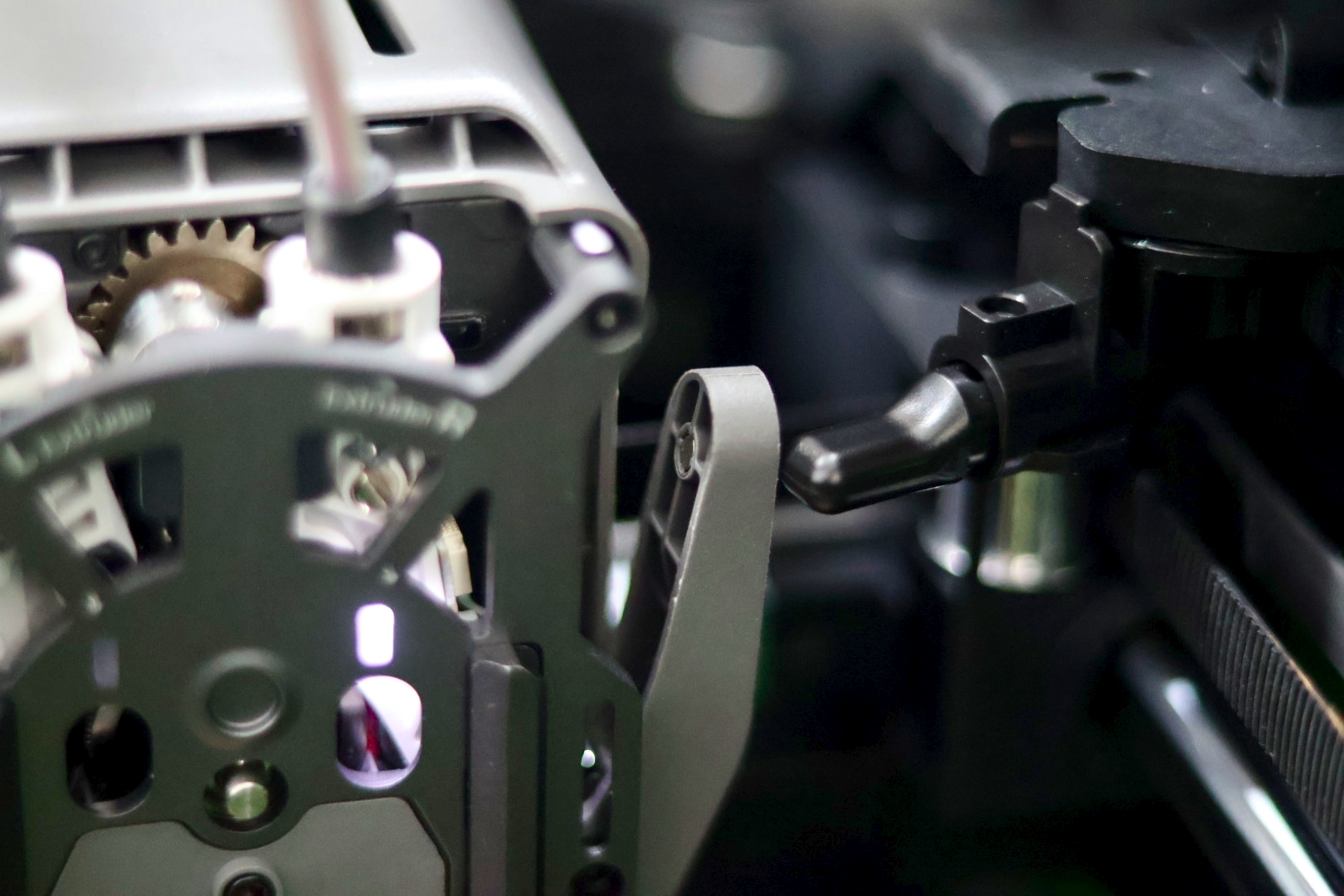

Cuando ocurre una desviación durante el proceso de cambio y corte de filamento de la impresora, puede deberse a un salto de dientes en el engranaje dentro del conjunto de parada de corte de filamento. En este caso, es necesario abrir el conjunto de parada de corte de filamento para ajustarlo.
Si salto de dientes ocurre en la parada de corte de filamento durante el uso inicial, puede deberse a un impacto accidental durante el desempaque. Consulte la guía de reparación rápida a continuación para resolver el problema.
Guía de reparación rápida

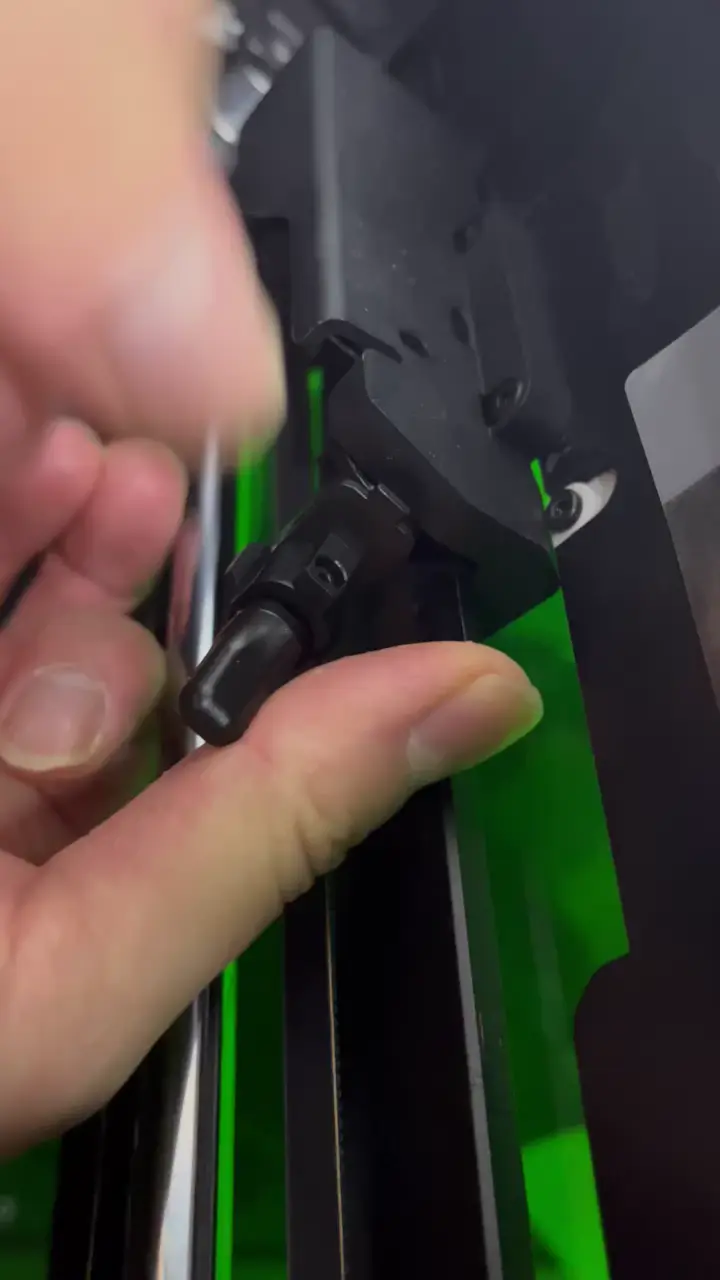

Mientras presiona la rampa hacia atrás, desplace la varilla de corte hacia la parte trasera de la carcasa de la máquina.
Si no se puede reparar el bloque de parada de corte de filamento con este método, se recomienda seguir los pasos a continuación para retirar el bloque de parada de corte de filamento para su reparación.
Herramientas y materiales necesarios
Llave hexagonal H2.0
Asistente de instalación para parada de corte de filamento H2D (Opcional, solo para impresora H2D)
El modelo de reparación de parada de corte de filamento H2S se cargará pronto en el sitio web Makerworld. Manténgase atento.
10 minutos
Si necesita imprimir una herramienta auxiliar con antelación, asegúrese de distinguir entre las versiones izquierda y derecha.
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Guía en video
La instalación del tornillo de engranaje circular mostrada en el video aplica únicamente a H2D. Para H2S, siga las instrucciones de la guía paso a paso que se publicará próximamente.
Guía de operación
Retirar la parada de corte de filamento

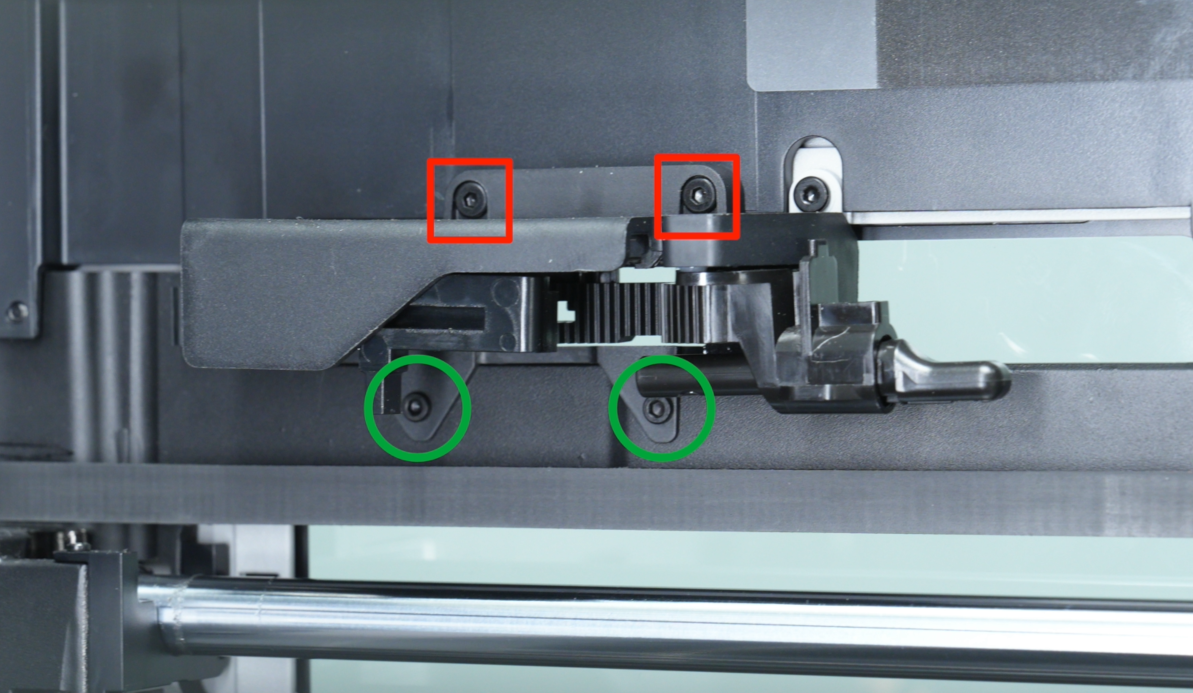

Utilice una llave hexagonal H2.0 para retirar los cuatro tornillos de fijación. Los tornillos rojos son BT2.68 y los verdes son M2.55.

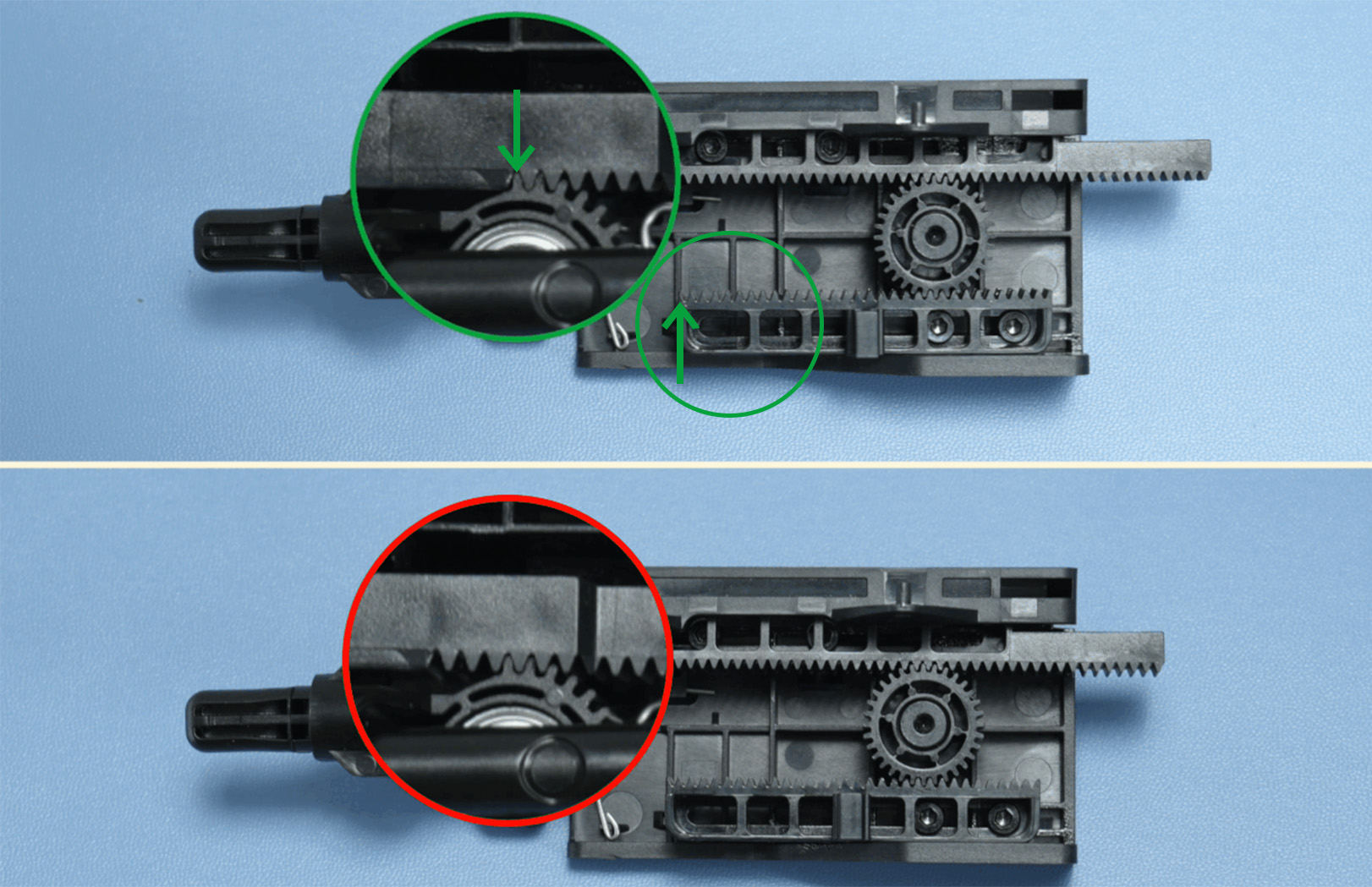

El área verde muestra la posición correcta de las rampas superior e inferior, mientras que el área roja indica que la posición del engranaje necesita readjustarse.
Ajustar la posición del engranaje (Alineación de agujeros de instalación: H2D Izquierda vs H2S Derecha):
H2D: alinear el engranaje con el agujero del lado izquierdo.
H2S: alinear el engranaje con el agujero del lado derecho.

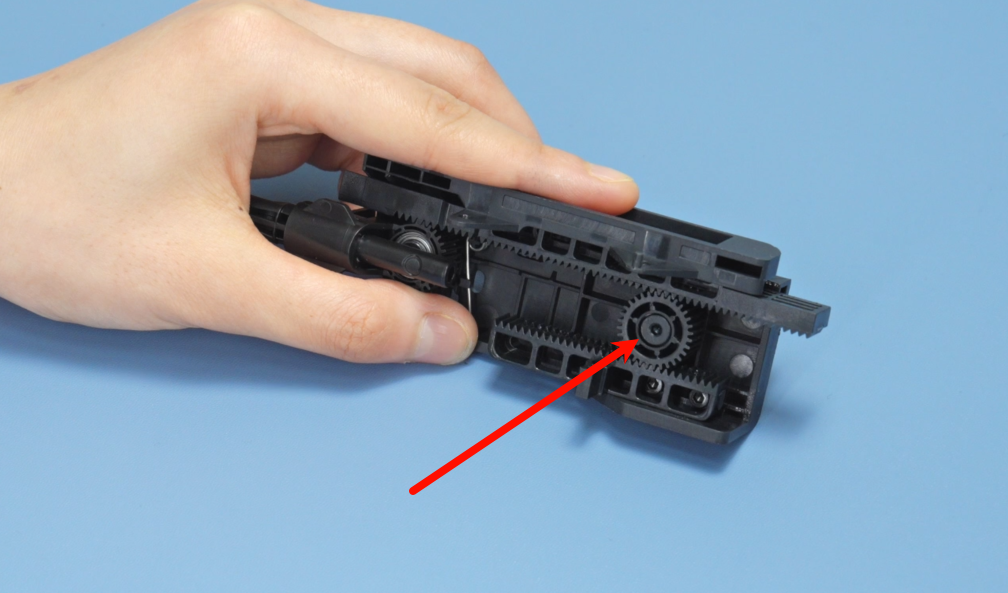

Utilice una llave hexagonal H2.0 para retirar el tornillo de fijación del engranaje del lado derecho, luego retire el engranaje.

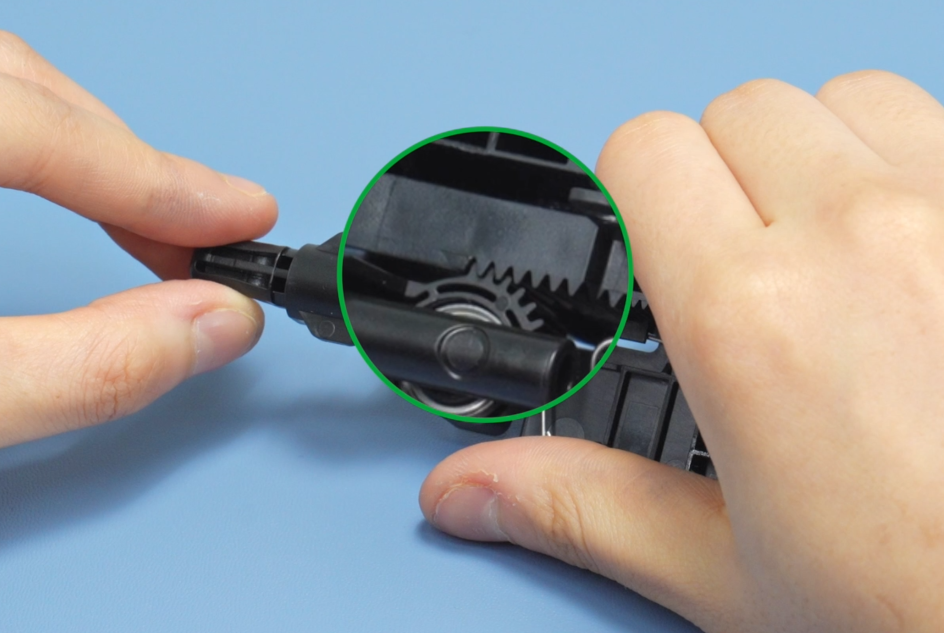

A continuación, presione la rampa hacia abajo mientras gira el conjunto de parada de corte de filamento hacia abajo.

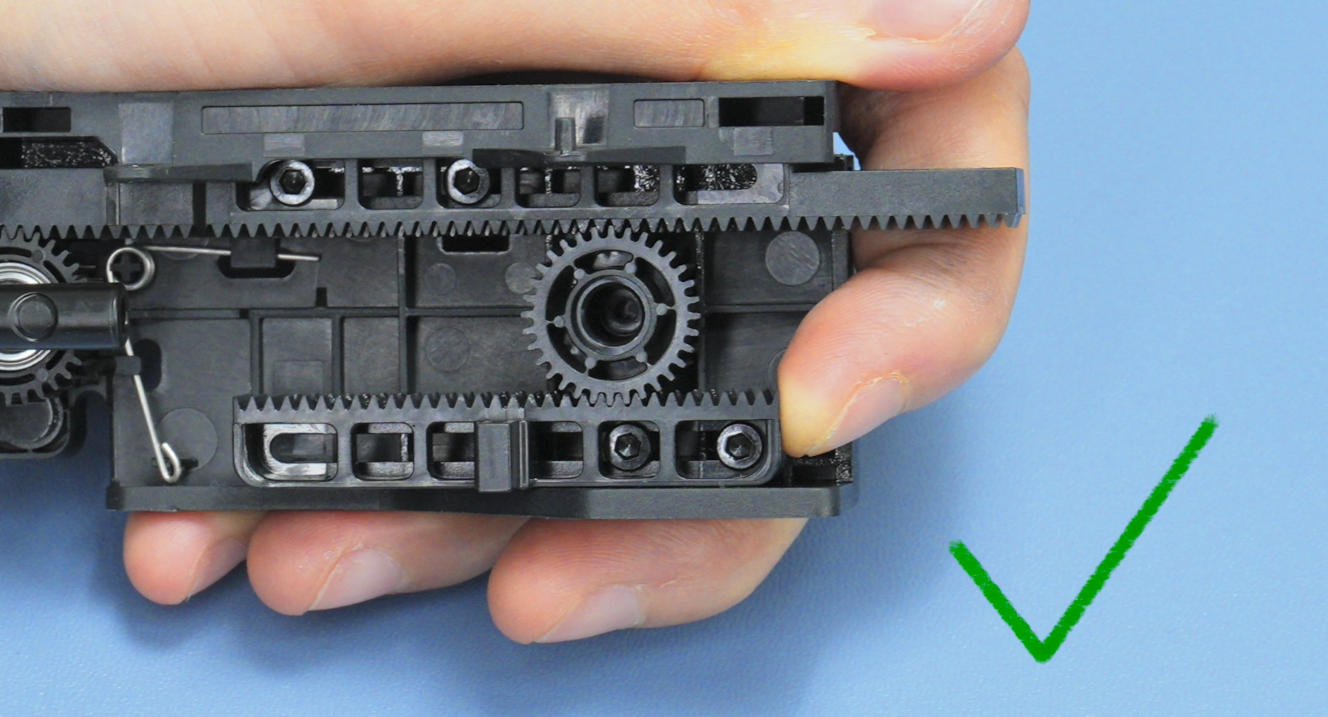

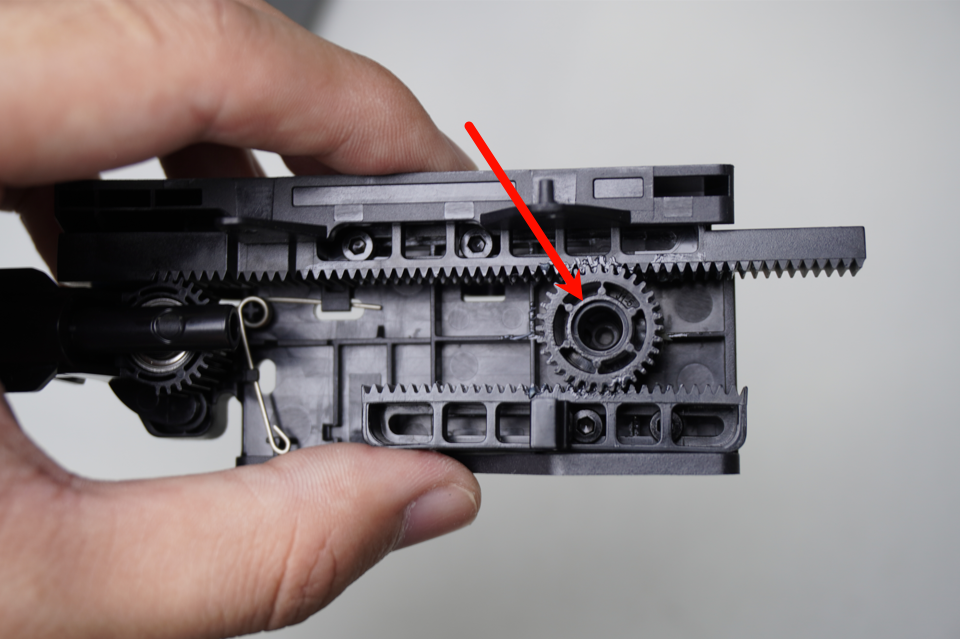

El diagrama siguiente muestra el estado de alineación correcto de los engranajes.

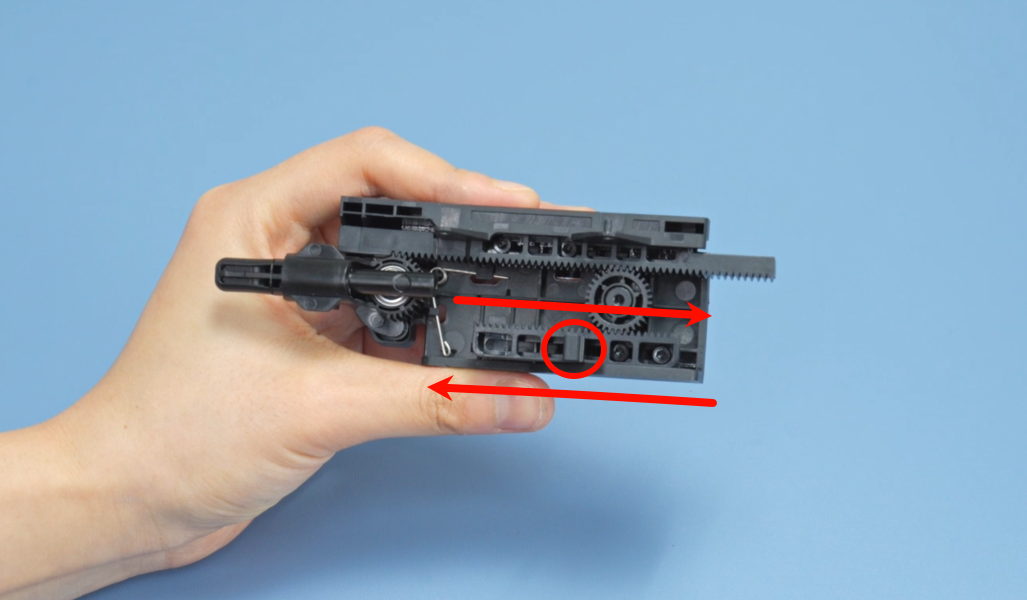

Después de ajustar los engranajes, empuje la rampa inferior todo lo hacia la izquierda y manténgala fija. Luego, instale los engranajes y apriete los tornillos para asegurarlos.
Instalación del engranaje circular H2D
Nota: Al ajustar el engranaje circular, las posiciones de los agujeros de montaje difieren entre H2D y H2S.

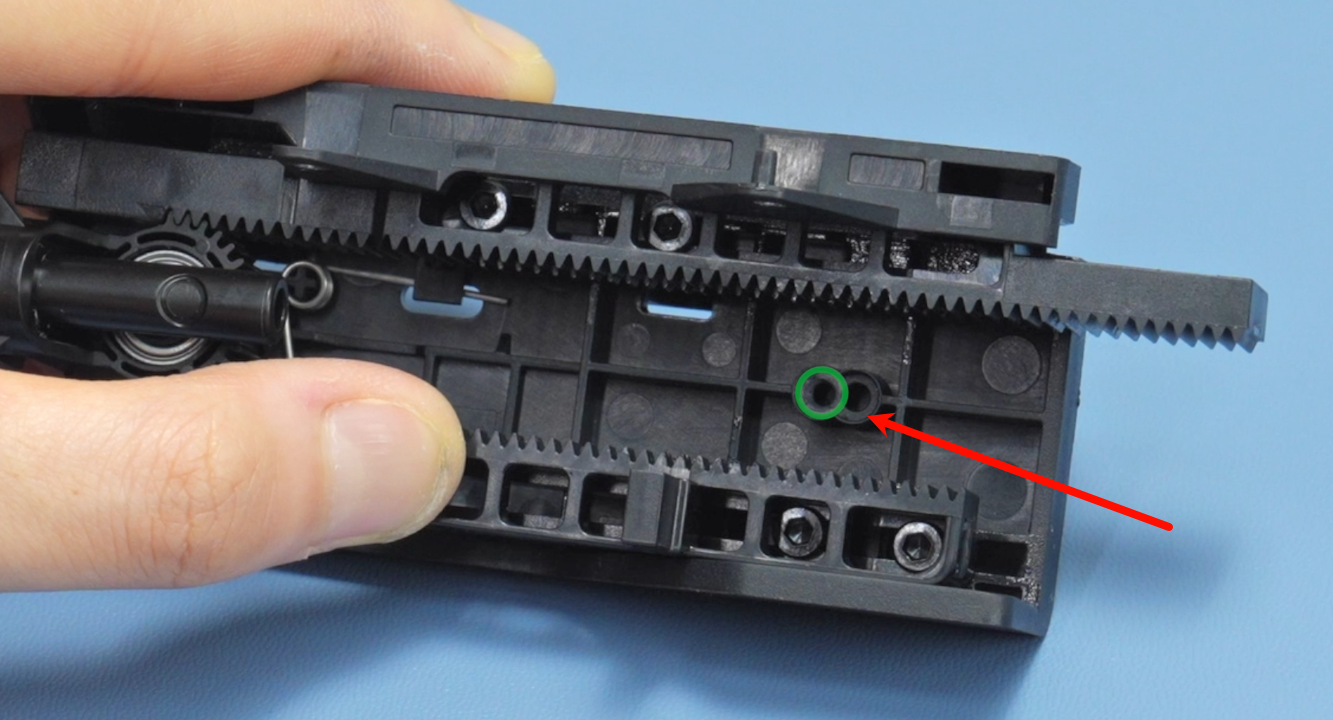

- Localice el agujero de montaje circular izquierdo.

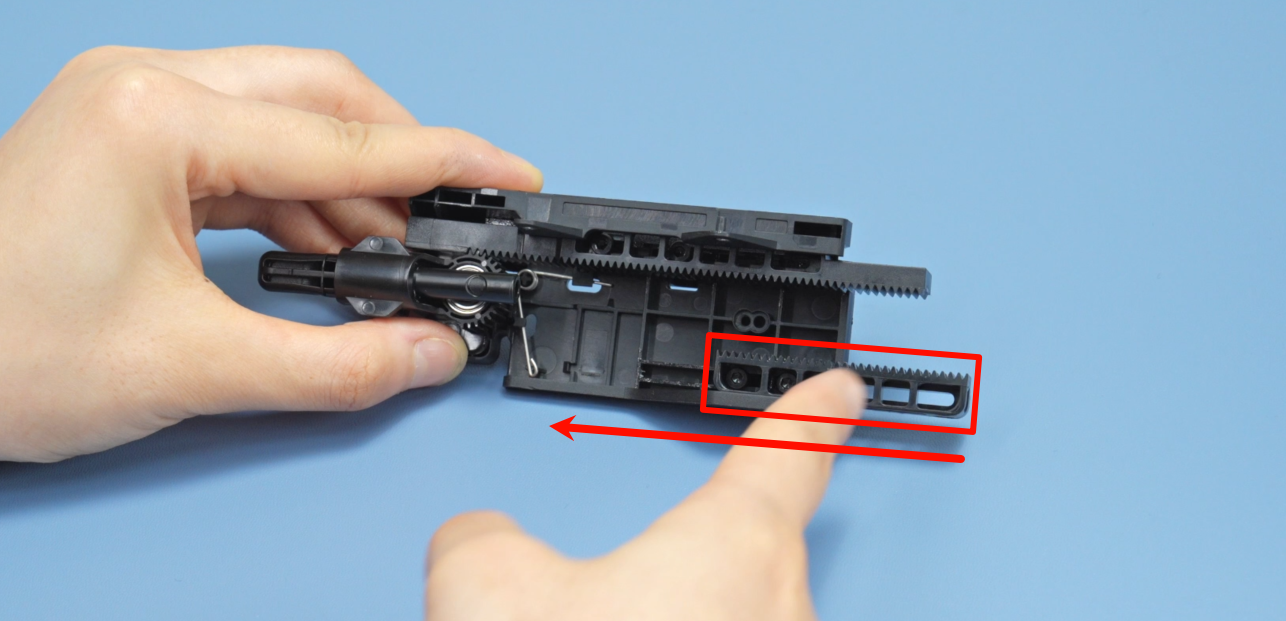

- Deslice la rampa inferior hasta su posición límite más a la izquierda:
- Alinee el agujero izquierdo con el centro del engranaje circular y coloque el engranaje entre las rampas:

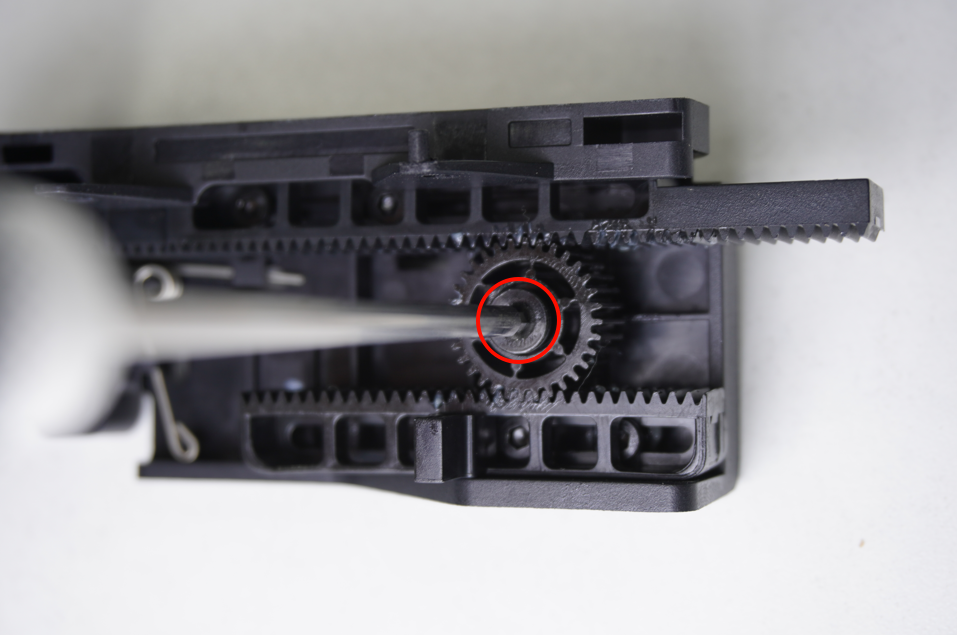

- Apriete el tornillo de fijación:
Instalación del tornillo de engranaje circular H2S

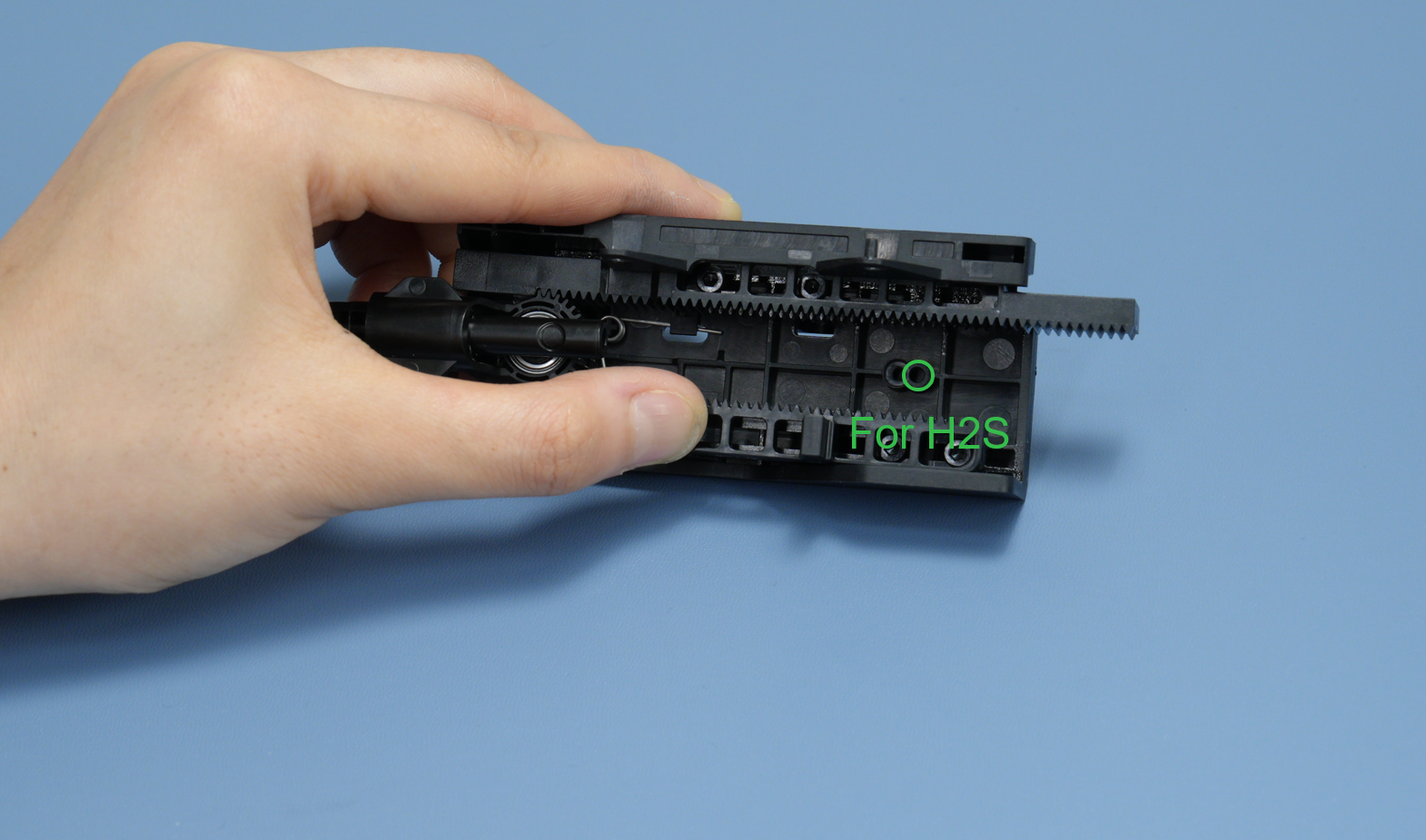

- Localice el agujero de montaje circular derecho.

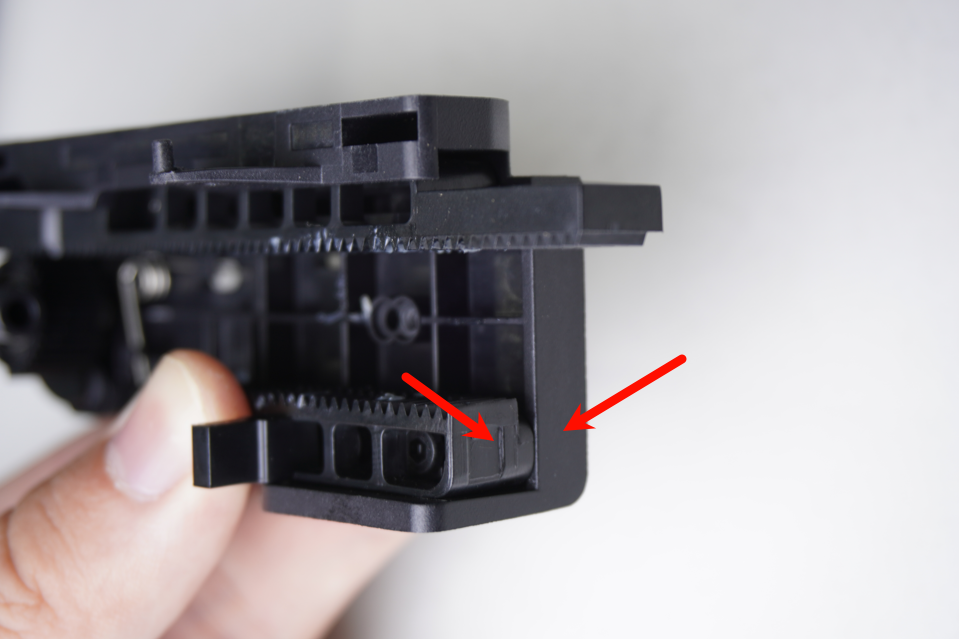

- Deslice la rampa inferior para que su borde derecho esté alineado con la carcasa:
- Alinee el agujero derecho con el centro del engranaje circular y coloque el engranaje entre las rampas:
- Apriete el tornillo de fijación:

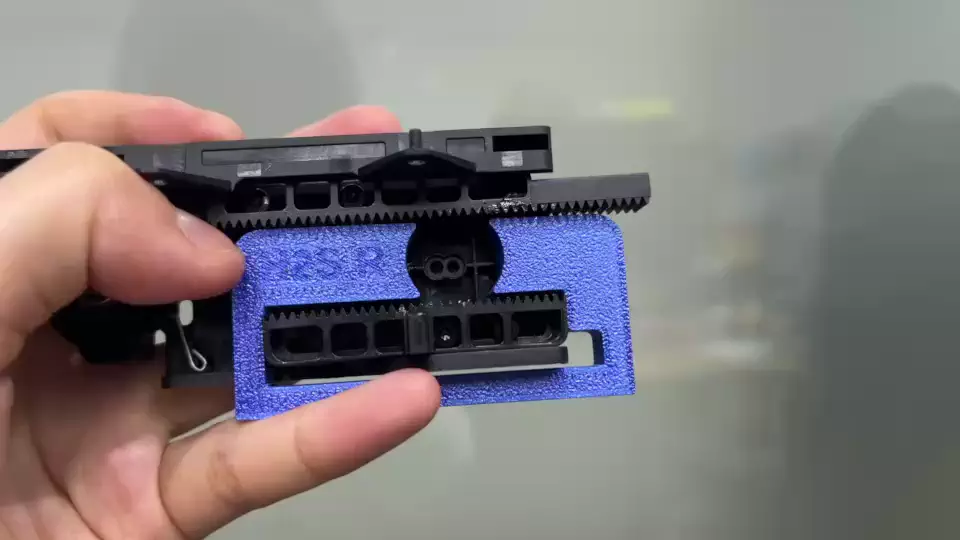

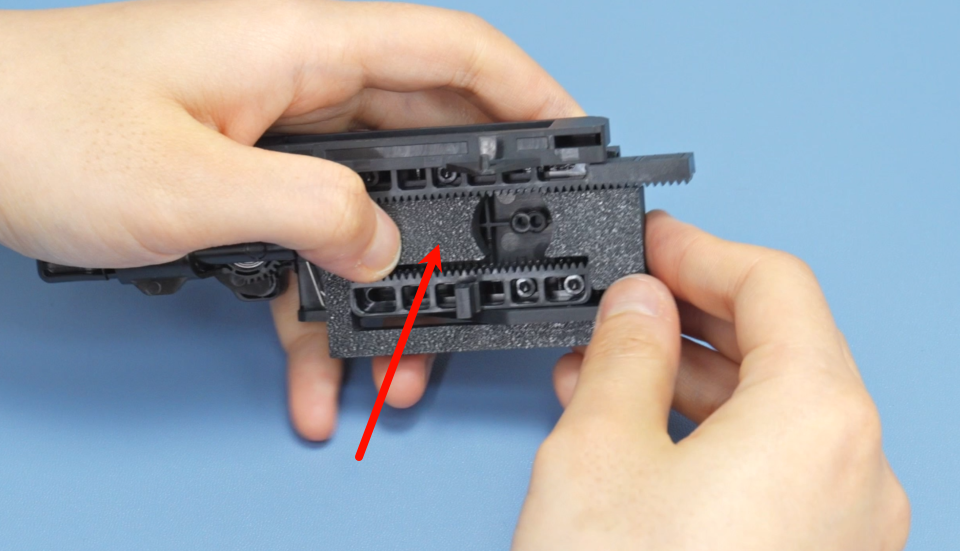

Si tiene un asistente de impresión, puede insertar el soporte en la parada de corte de filamento para ayudar con la instalación de engranajes y tornillos. Asegúrese de que, una vez insertado correctamente, los topes de posicionamiento izquierdo y derecho lo bloqueen sin movimiento en ningún lado.
H2D Asistente de instalación para parada de corte de filamento (Solo para H2D)

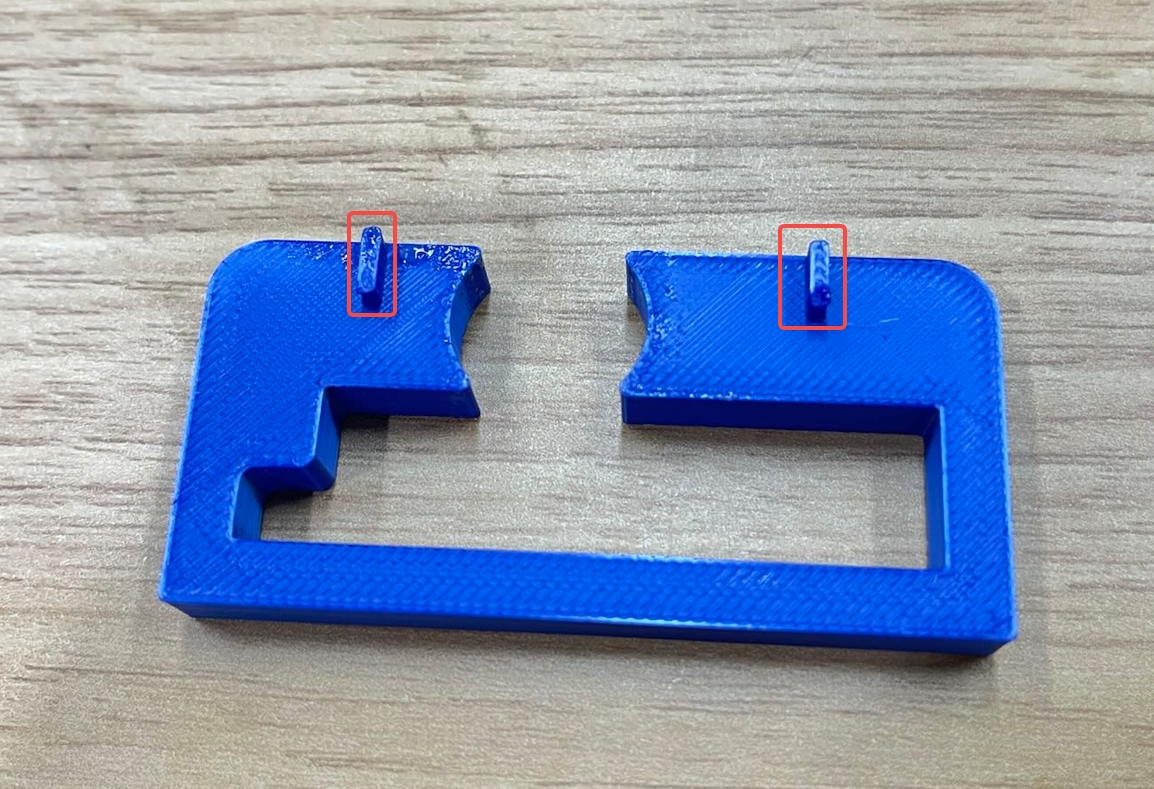

H2S Asistente de instalación para parada de corte de filamento (Solo para H2S)
Después de la instalación, mueva la rampa inferior para verificar si la varilla de oscilación regresa a su posición original y se mueve suavemente.
Si el movimiento de la rampa está atascado o lento, utilice una llave hexagonal H2.0 para aflojar ligeramente los dos tornillos correspondientes a la rampa, específicamente los dos tornillos de fijación para la rampa superior y los dos para la rampa inferior.

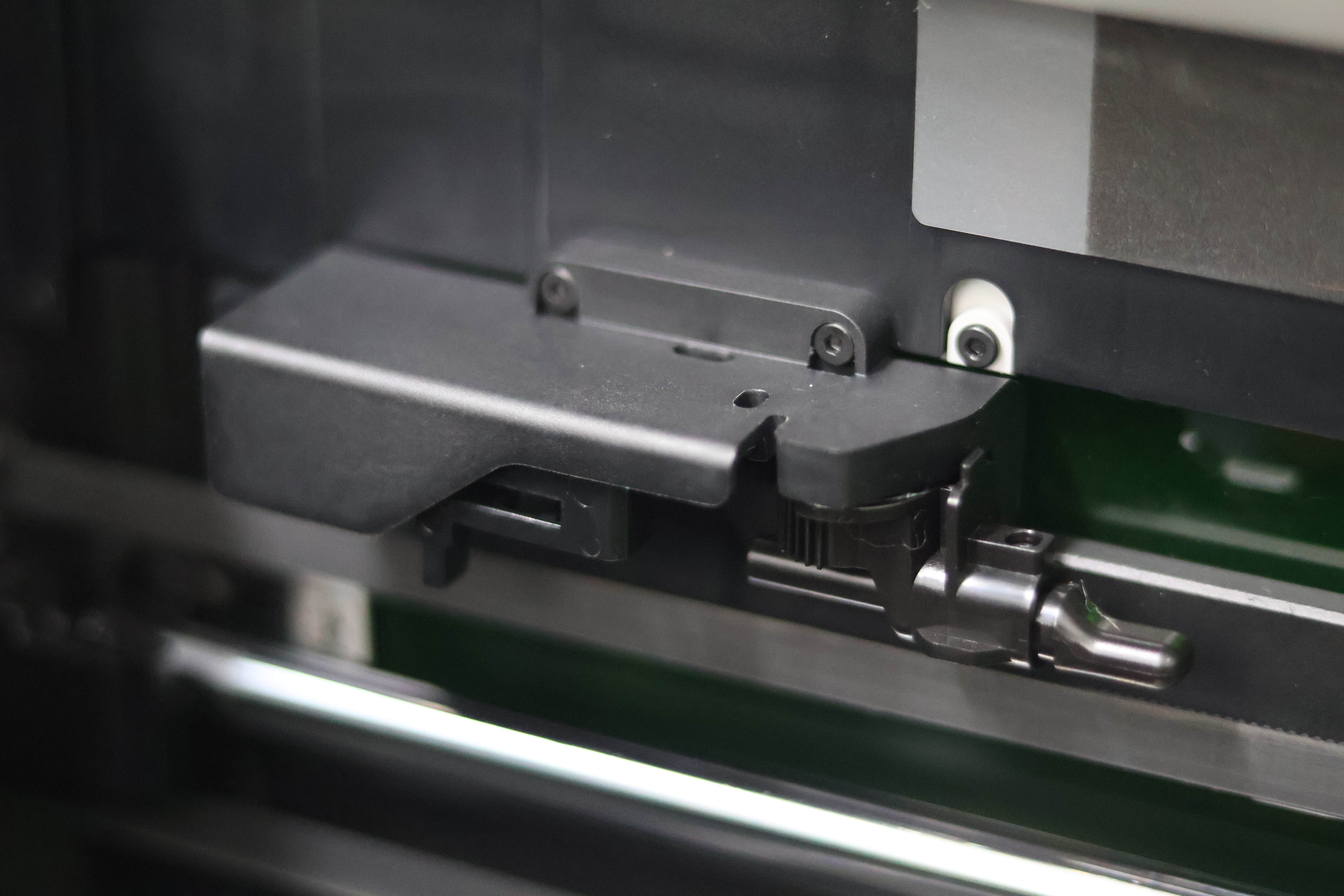

Antes de instalar la parada de corte de filamento, mueva el eje X hacia adelante (cerca de la puerta de vidrio frontal).
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
