Flujo de Trabajo de Producción Multiproceso

Arquitectura de Software y Flujo de Trabajo Principal

Bambu Suite adopta una arquitectura de tres interfaces de Diseño → Preparación → Monitoreo de Producción, caracterizada por un flujo de trabajo estandarizado:

1. Interfaz de Diseño: Creación completa de patrones y configuración de procesos. Muestra el efecto de "ensamblado" multicapa general del proyecto 2D.

2. Interfaz de Preparación: Agrupación inteligente y adaptación de materiales.

3. Interfaz de Monitoreo: Seguimiento en tiempo real del progreso del procesamiento.

Bambu Suite admite técnicas de procesamiento como grabado láser, corte láser, corte básico, dibujo y impresión-entonces-corte. Permite utilizar múltiples técnicas de procesamiento en diversos materiales dentro de un solo proyecto, mientras habilita combinaciones de múltiples procesos en una sola tarea (consulte más La componibilidad de diferentes tipos de procesos procesados en la misma placa). Los usuarios no necesitan dividir tareas por proceso o módulo de herramienta. Cuando se requieren cambios en el módulo de herramienta durante la producción, la máquina pausará automáticamente y solicitará al usuario que cambie el módulo de herramienta. Tras el cambio, los usuarios pueden reanudar la tarea y proceder directamente al siguiente proceso.

Ejemplo de Aplicación Típico: Producción de Tarjeta de Felicitación 3D

La fabricación de la tarjeta de felicitación 3D utiliza varios métodos de procesamiento diferentes, incluidos lápices, grabado láser y corte con cuchilla.

1. Diseño

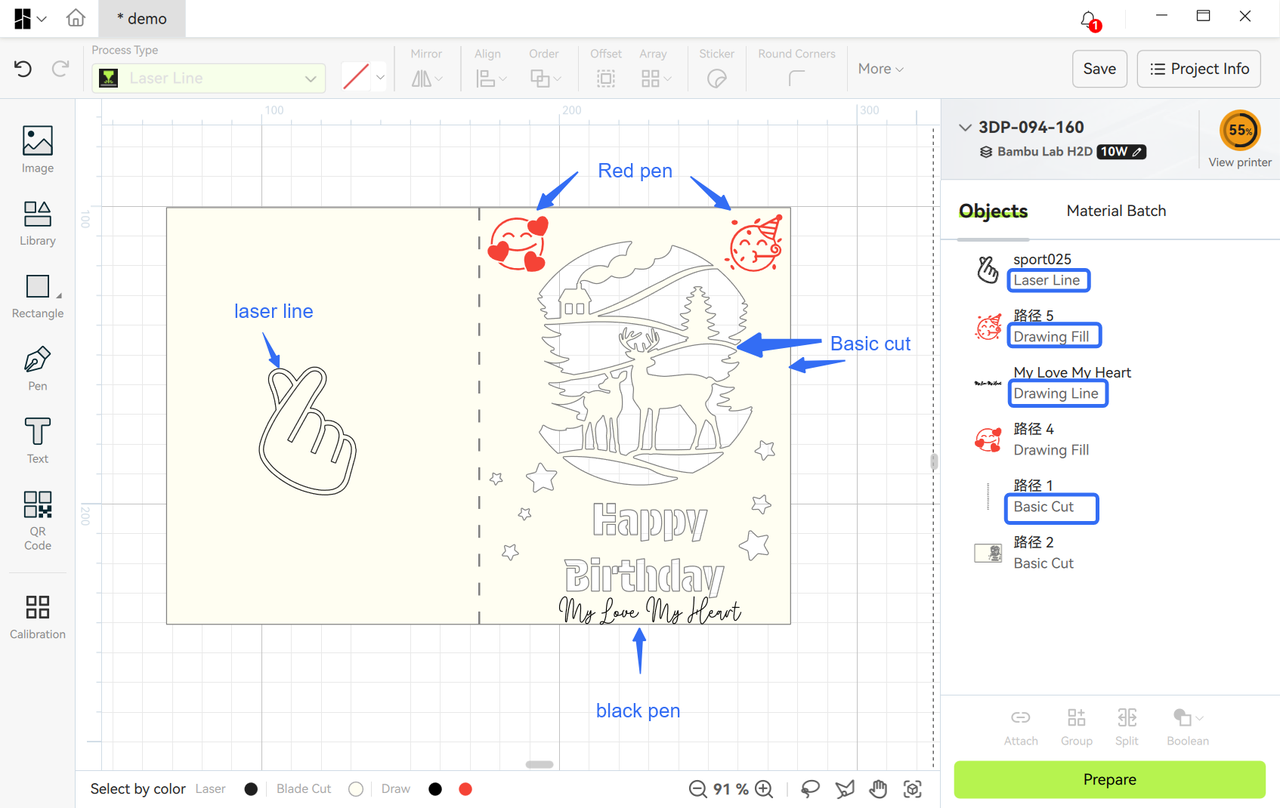

   • Establecer técnicas de procesamiento para los patrones de la tarjeta, como grabado láser, dibujo de dos colores (rojo y negro) y corte básico.

   • Mover los patrones para completar el diseño de la tarjeta. Luego, (¡Importante!) vincular esos patrones mediante "Adjuntar". De este modo, se fabricarán en las mismas piezas de material.

• Preparación

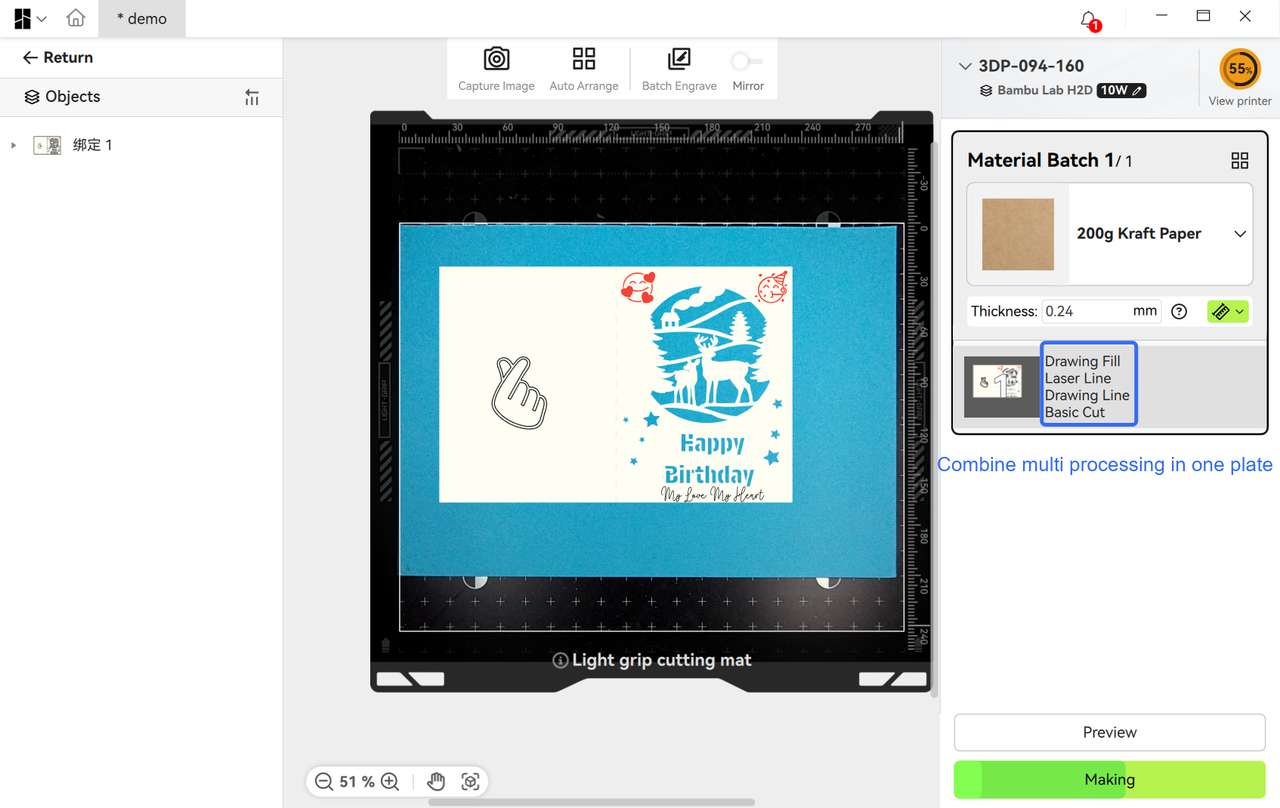

  • Elegir Papel Kraft para hacer la tarjeta. Solo utilizamos un material y una plataforma. Por lo tanto, todo el procesamiento se realizará en una sola placa.

  • Debido a que necesitamos múltiples tipos de procesos, esperamos que la máquina pause después de cada procesamiento para permitirnos cambiar las herramientas.

• Producción

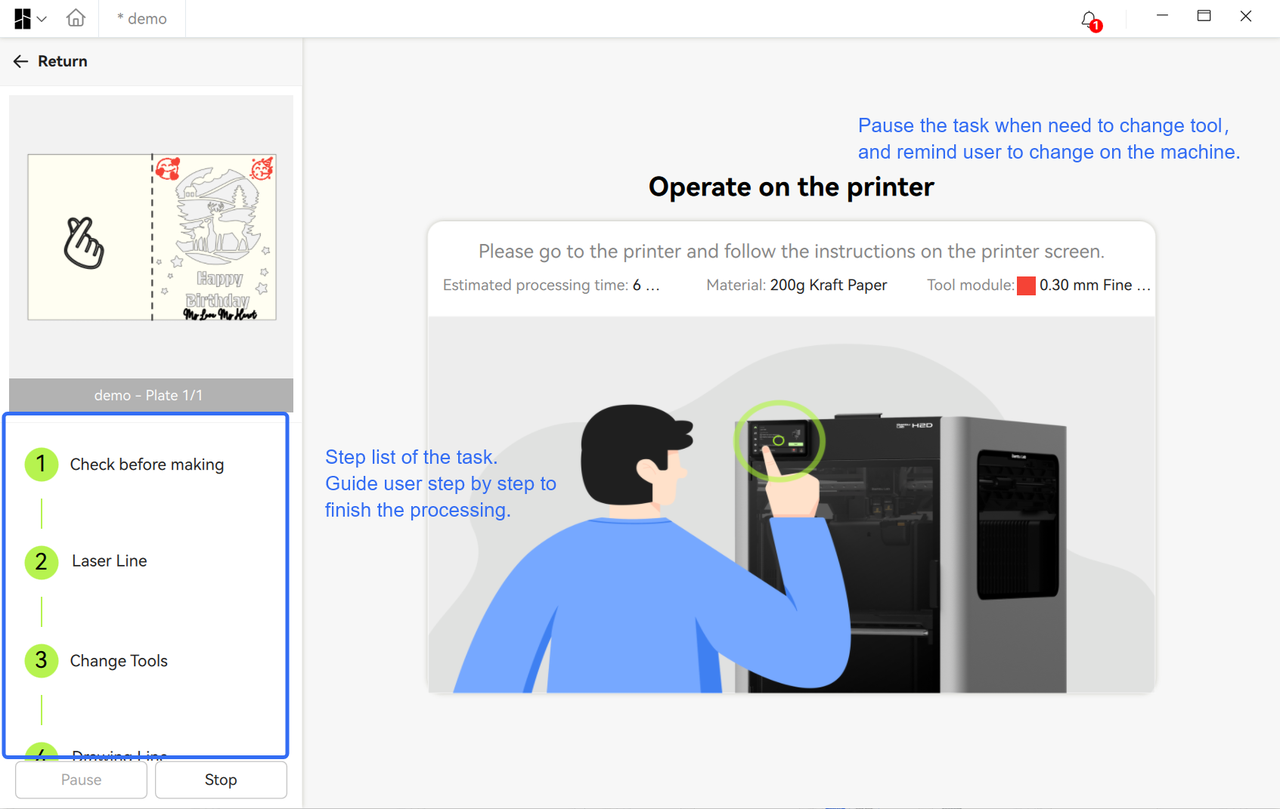

  • Seguir las instrucciones en pantalla o en Bambu Suite, que indicarán qué cabezal debe instalarse. Entre diferentes procesos, la máquina pausará y mostrará avisos de cambio de cabezal (módulo láser → módulo de corte y pincel → cambiar a cabezal cortador).

  • Los usuarios siguen las instrucciones para cambiar herramientas y reanudar la tarea, completando todos los procesos manteniendo la precisión de posicionamiento de los patrones durante todo el proceso.

Características Clave del Flujo de Trabajo de Combinación de Múltiples Procesos:

1. Efecto visual de ensamblado. El lienzo de diseño muestra el efecto completo de "ensamblado" de múltiples patrones y capas de procesos;

2. Agrupación inteligente de materiales. Agrupa automáticamente por tipo de material en múltiples placas de procesamiento, admitiendo procesamiento continuo mixto de múltiples procesos (por ejemplo, grabado + corte + pintura) dentro de una sola placa, eliminando la necesidad de dividir múltiples tareas de procesamiento y simplificando flujos de trabajo de proyectos complejos;

3. Garantiza precisión de posicionamiento. La combinación de múltiples procesos asegura la precisión relativa de posicionamiento entre los patrones de diferentes procesos, eliminando la necesidad para los usuarios de dividir en múltiples procesos y alinear manualmente;

4. Guía integral. Guía paso a paso durante la producción conduce a los usuarios a través de los cambios de módulo de herramienta durante el procesamiento, reduciendo la probabilidad de errores.

Explicación detallada de los flujos de trabajo de las interfaces de software

Interfaz de Diseño

Funciones Principales

La interfaz de diseño de Bambu Suite utiliza una disposición de lienzo integrado para mostrar visualmente el efecto de superposición multicapa de los proyectos. Después de completar el corte básico (por ejemplo, el contorno de la tarjeta), los usuarios pueden continuar agregando grabados o dibujos en la tarjeta. Las funciones principales incluyen:

1. Edición de patrones: Soporta ajustar relaciones de capas y configuraciones de técnica de procesamiento.

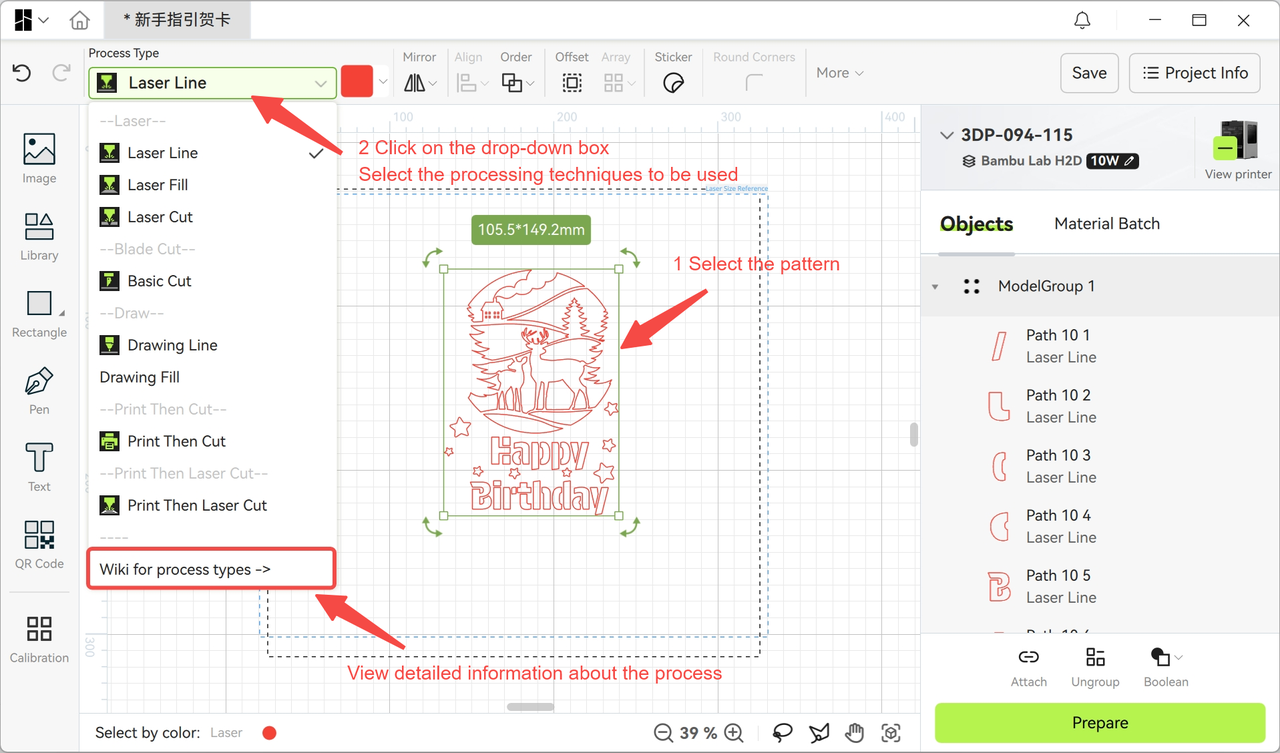

2. Selección de proceso: Proporciona diversas técnicas incluyendo grabado láser (línea/relleno), corte láser, dibujo con pincel y corte básico. Haga clic en la wiki de introducción del proceso en el menú desplegable para ver descripciones detalladas, escenarios aplicables y efectos de producción para cada técnica (consulte "Introducción a Tipos de Procesos 2D (Definitiva)").

3. Vista previa en tiempo real: Los efectos de renderizado coinciden estrechamente con los resultados finales del procesamiento (WYSIWYG), permitiendo a los usuarios visualizar intuitivamente el efecto general de "ensamblado multicapa" de todos los patrones.

Herramientas de Diseño

La página de diseño ofrece herramientas ricas para crear y editar patrones directamente en el proyecto:

• Herramientas de creación: Importación de imagen, dibujo de formas (rectángulo/círculo/arco), pincel libre, herramienta de texto, generador de código QR, etc.;

• Herramientas de edición: Establecer coordenadas de patrón, ajustar ángulos de patrón, establecer esquinas redondeadas, escalar tamaños de patrón, volteo espejo;

• Herramientas de pegatina: Agregar atributos de borde de pegatina a patrones y establecer capas de corte de pegatina, facilitando la producción de pegatinas de dibujos animados.

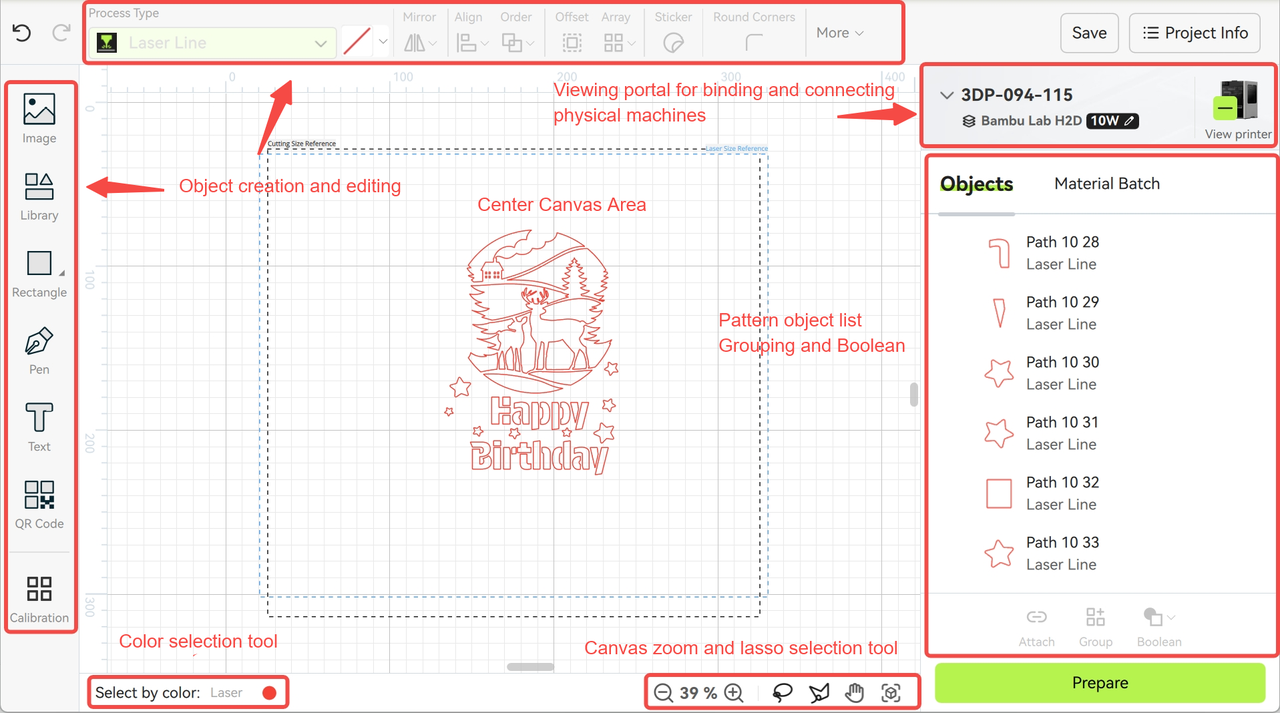

Disposición de la Interfaz

La disposición de la interfaz de diseño es la siguiente:

• Superior derecha: Conexión de dispositivo y portal de visualización para vincular y conectar máquinas físicas;

• Inferior central derecha: Lista de todos los objetos de patrón en el proyecto, con herramientas comunes de combinación de objetos y Booleanas. Haga clic en las etiquetas de grupo de material para establecer materiales de procesamiento para diferentes patrones;

• Inferior: Selección de color, zoom de lienzo y herramientas de selección de lasso para ajustar el tamaño del lienzo y seleccionar objetos de patrón deseados.

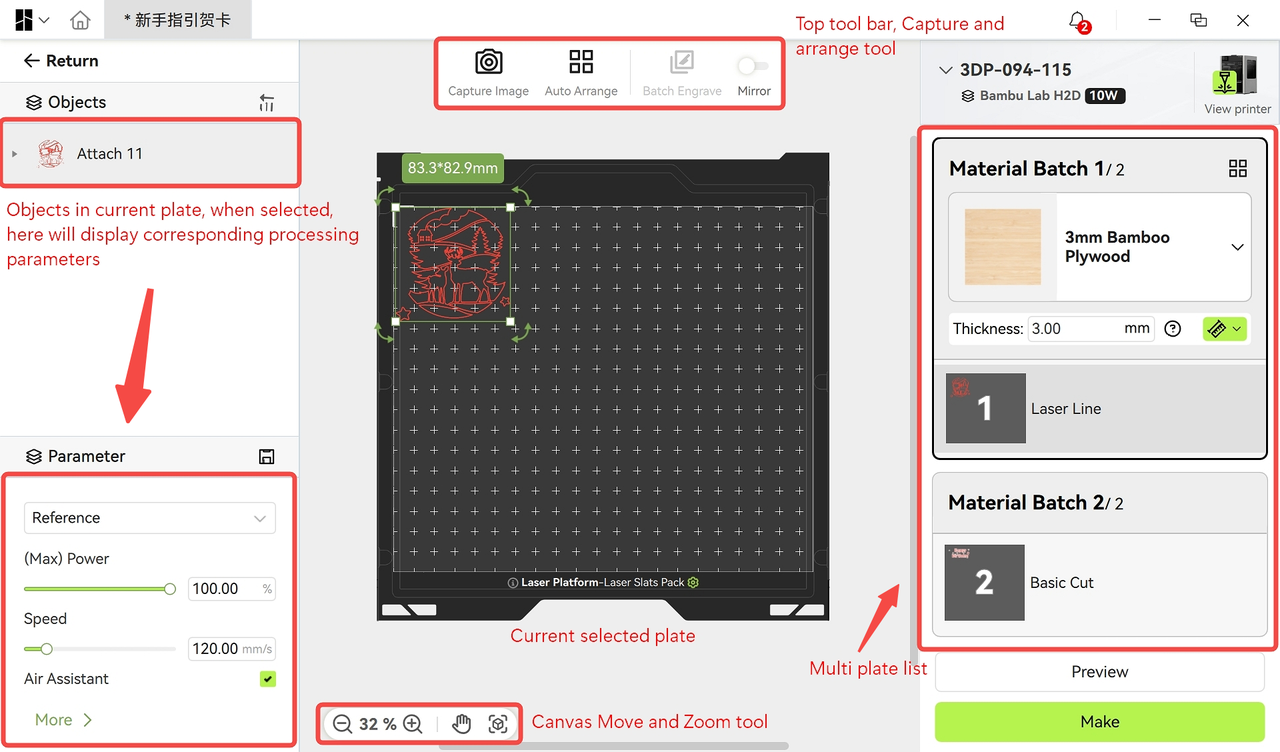

Interfaz de Preparación

Accesible mediante el botón "Preparar Producción" en la interfaz de diseño, las funciones principales incluyen:

1. Vista previa y agrupación inteligente:

   • Agrupa y organiza automáticamente los patrones según técnicas de procesamiento, estado de vinculación y agrupación, y tamaño de placa;

   • Visualice los patrones en cada placa mediante la lista de placas (grupos de material) en el lateral derecho, y asigne materiales de procesamiento a cada grupo;

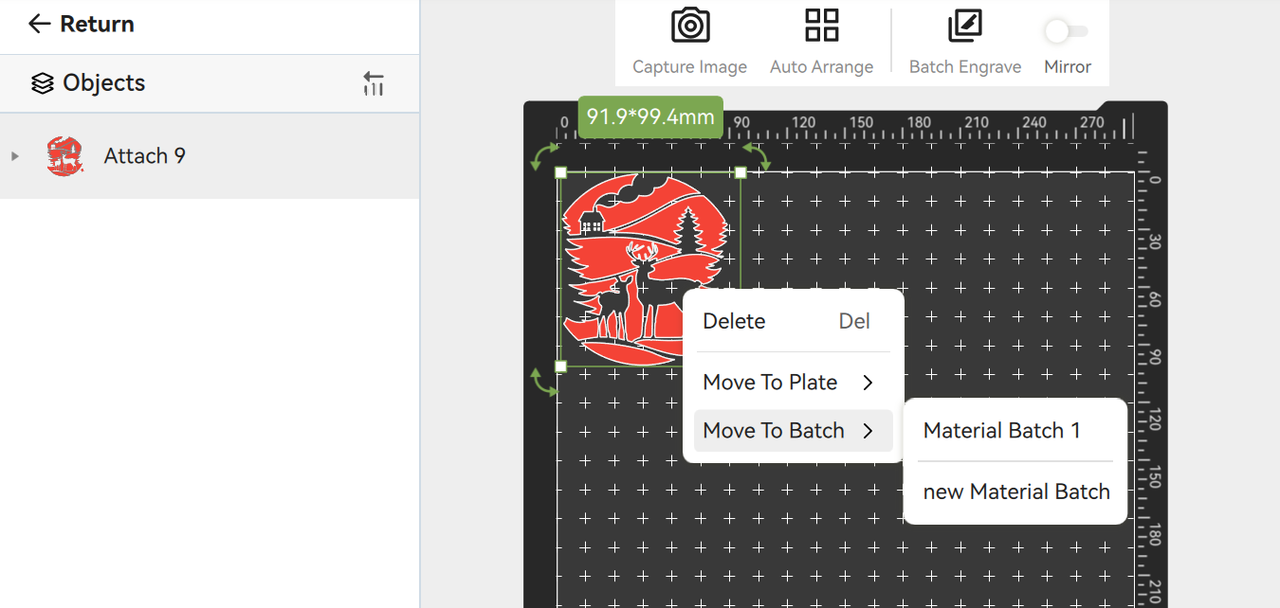

   • Soporta ajustes manuales de agrupación mediante opciones de clic derecho "Mover a Placa" o "Mover a Grupo".





2. Acomodación de materiales:

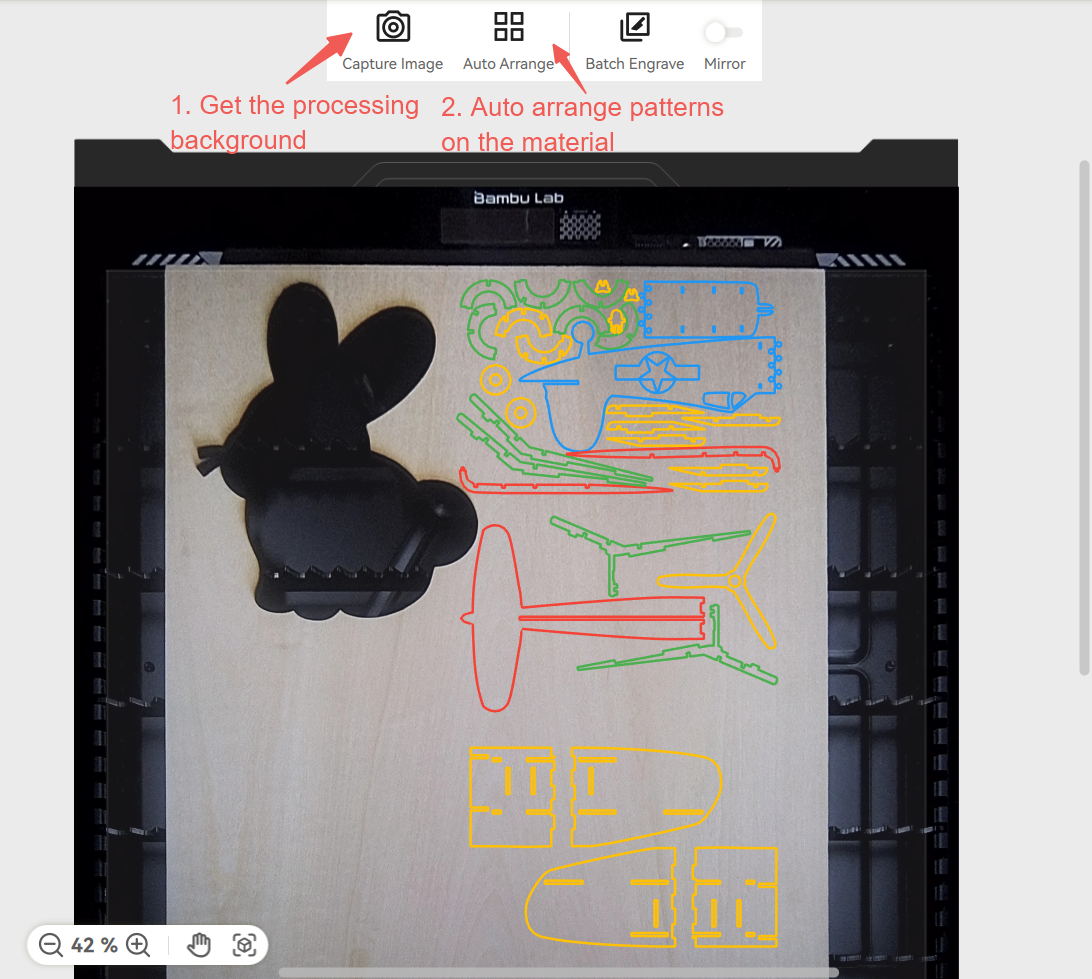

   • Haga clic en el botón "Capturar Imagen" para obtener una vista de la superficie de procesamiento y verificar el posicionamiento de los patrones;

   • Mueva manualmente los patrones o haga clic en "Acomodar Automáticamente" para reconocimiento y posicionamiento automático del contorno del material.



3. Preparación de Producción:

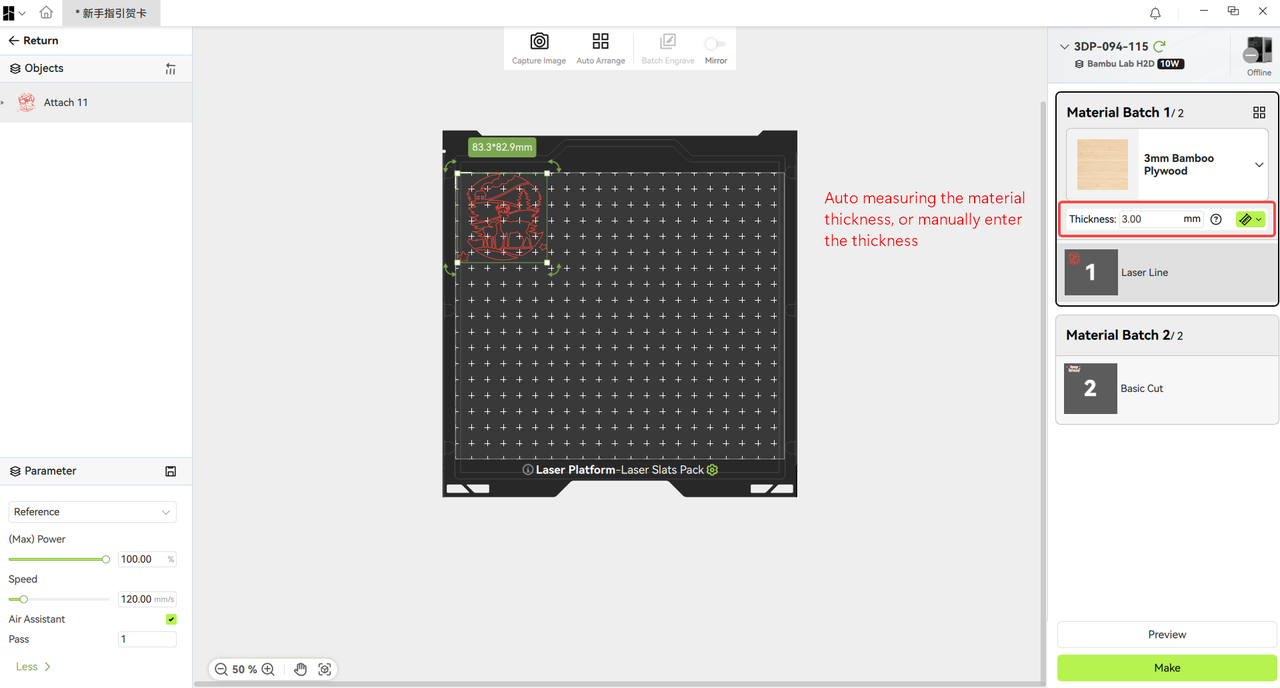

   • El procesamiento láser requiere enfoque preciso en superficies de material para calidad. El software proporciona medición de espesor para asegurar el enfoque. Para materiales reflectantes, mida y ingrese manualmente el espesor;

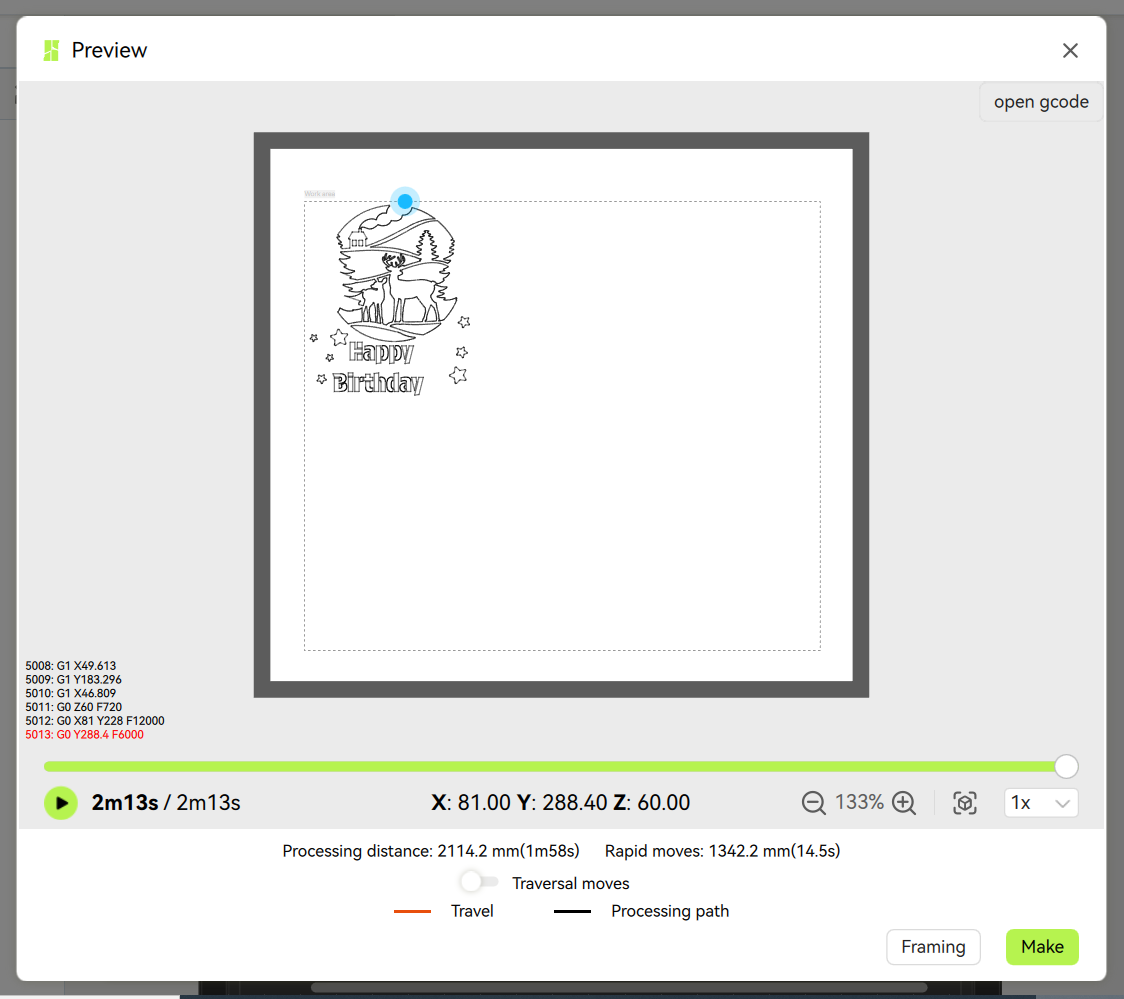

   • Haga clic en el botón de vista previa para ver las rutas de procesamiento y duración. Arrastre la barra de progreso o haga clic en reproducir para simular el proceso;

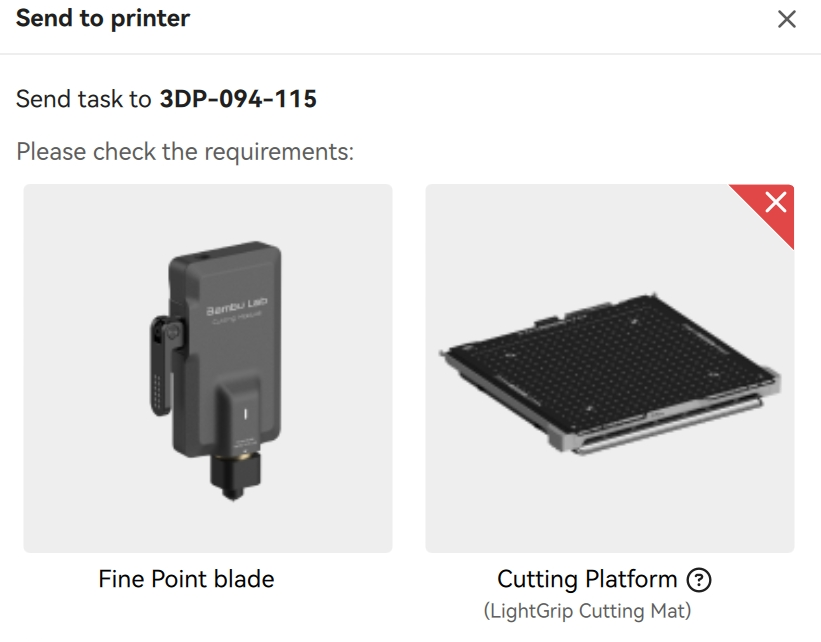

   • Haga clic en "Hacer" para solicitar selección de cabezal y plataforma. Tras confirmación, haga clic en "Aceptar" para iniciar el procesamiento.

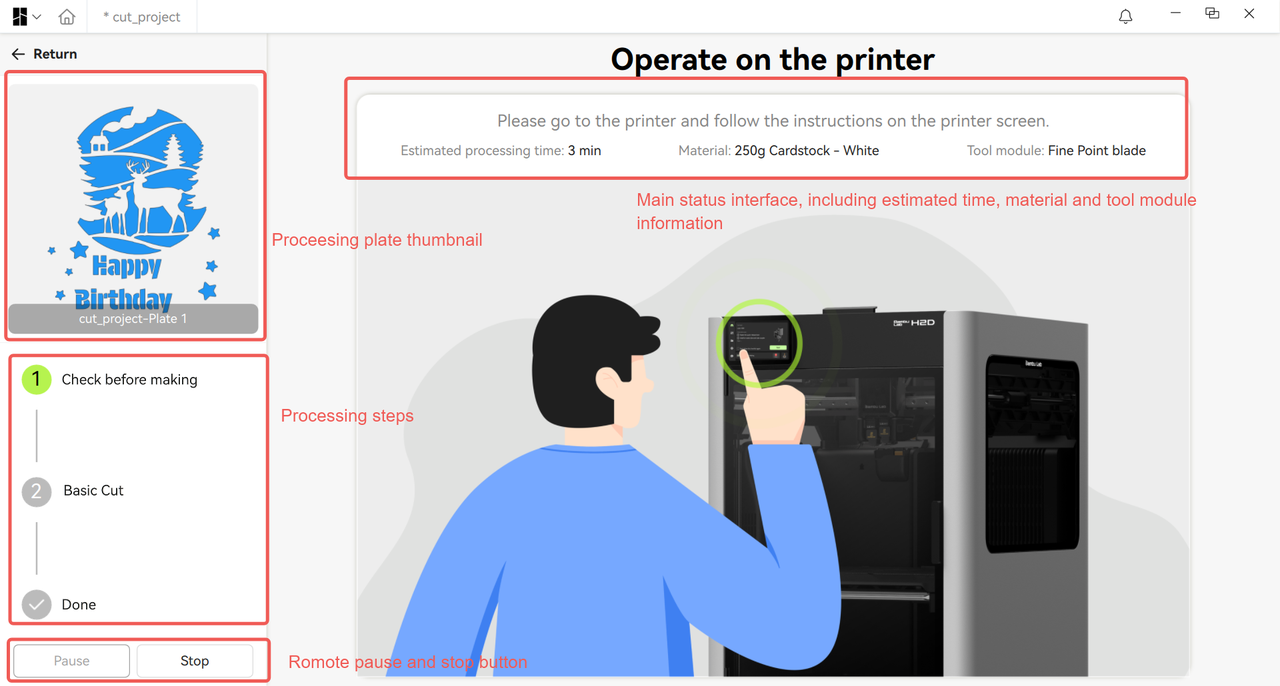

Interfaz de Monitoreo de Producción

1. Iniciación y confirmación de tarea: Tras el envío exitoso, el software cambia automáticamente a la interfaz de monitoreo, solicitando al usuario preparar materiales, cabezales y plataformas en la máquina.

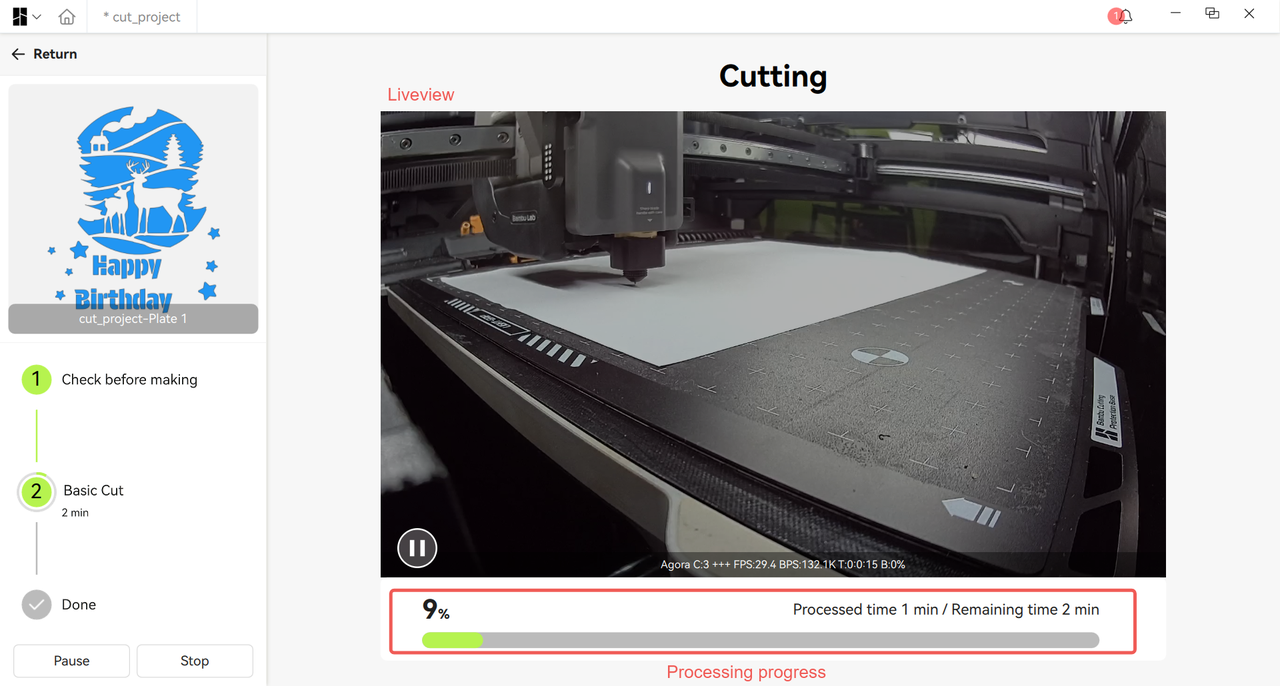

• Monitoreo en tiempo real: Tras confirmación, inicie el procesamiento mediante indicaciones en pantalla. Visualice transmisiones de cámara en vivo durante el procesamiento. Utilice botones de pausa/abortar según sea necesario.

• Post-procesamiento: Para proyectos de múltiples placas, ensamble los patrones tras finalizar. Guarde guías de ensamblaje y descripciones de proyecto en archivos de proyecto para compartir en el futuro.
