Antecedentes
Los parámetros de procesamiento son opciones de configuración clave en Bambu Suite para generar trayectorias de herramienta. Al utilizar parámetros adecuados, puede mejorar significativamente la calidad del procesamiento y lograr los resultados deseados. Diferentes materiales y procesos (por ejemplo, grabado de línea láser, corte de línea láser) requieren configuraciones de parámetros únicas. Bambu Suite optimiza previamente los parámetros para materiales compatibles, asegurando que los usuarios puedan comenzar rápidamente y lograr resultados ideales.

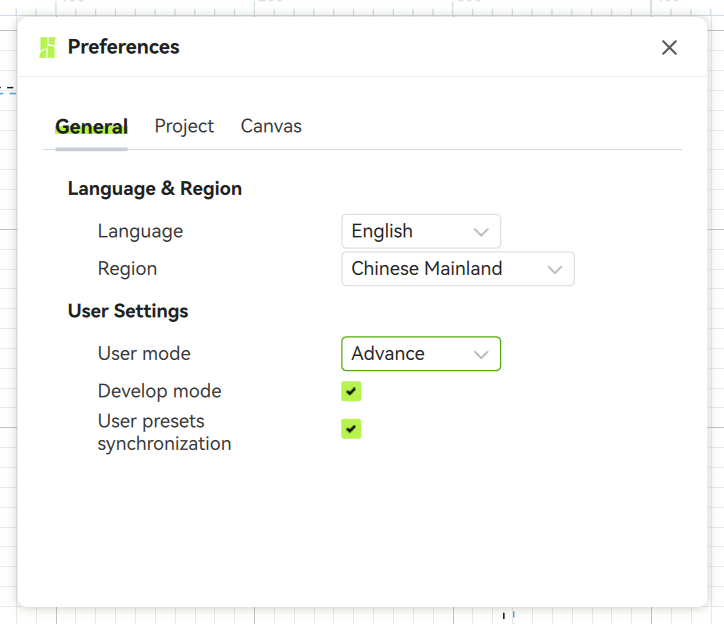

Esta guía explica cómo afectan los parámetros de procesamiento a los resultados y ayuda a elegir la configuración adecuada para optimizar la calidad o ajustar efectos. Para facilitar su uso, los parámetros se categorizan en tres niveles: Básico, Avanzado y Desarrollador. Ajuste estos niveles mediante Menú > Preferencias > Configuración de usuario. También abordaremos las aplicaciones y configuración de parámetros para Procesamiento láser, Corte Básico y Procesos de Dibujo.
Parámetros de Procesamiento Láser
[(Potencia) Máxima]
La potencia máxima de salida láser, establecida como porcentaje. Por ejemplo, un láser de 10W a 50% de potencia produce 5W.
[Velocidad]
La velocidad de movimiento del cabezal durante el grabado de línea láser, en mm/s. La potencia láser y la velocidad determinan conjuntamente los resultados del procesamiento. Diferentes combinaciones producen efectos como se muestra a continuación.
[Aceleración]
Controla la aceleración del cabezal. Una aceleración más baja reduce el ruido y vibraciones, pero aumenta el tiempo de procesamiento.
[Pasada]
Establece cuántas veces se repite una trayectoria. Utilice múltiples pasadas para materiales más gruesos y lograr cortes completos.
[Asistente de Aire & Velocidad de Aire]
Activa el asistente de aire y establece su velocidad (100% = velocidad máxima). El asistente de aire elimina el polvo durante el corte, mejorando la claridad superficial y la precisión del grabado.

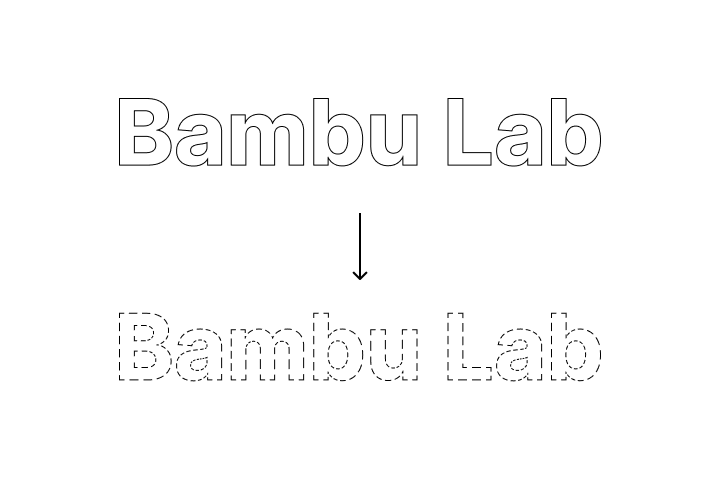

[Modo de Perforación, Corte de Perforación, Salto de Perforación]
Utilizado para crear efectos de línea discontinua. Corte de Perforación establece la longitud de los trazos, mientras que Salto de Perforación establece el espacio entre ellos.
[Desplazamiento Z]
Ajusta el desplazamiento vertical del objeto de procesamiento. Por defecto es 0 y generalmente no requiere cambios.
[Entrada & Salida]
Añade líneas extendidas al inicio y final de una trayectoria en dirección tangente. Establecer correctamente estas longitudes minimiza problemas de procesamiento causados por cambios bruscos de velocidad.
Parámetros de Escaneo Láser
[Escaneo Doble]
Controla la dirección de emisión láser durante el escaneo.
-
Desactivado: El láser emite solo durante el escaneo hacia adelante (sin emisión durante el retorno al inicio).
-
Activado: El láser emite en ambas direcciones (adelante y atrás), reduciendo significativamente el tiempo de procesamiento.

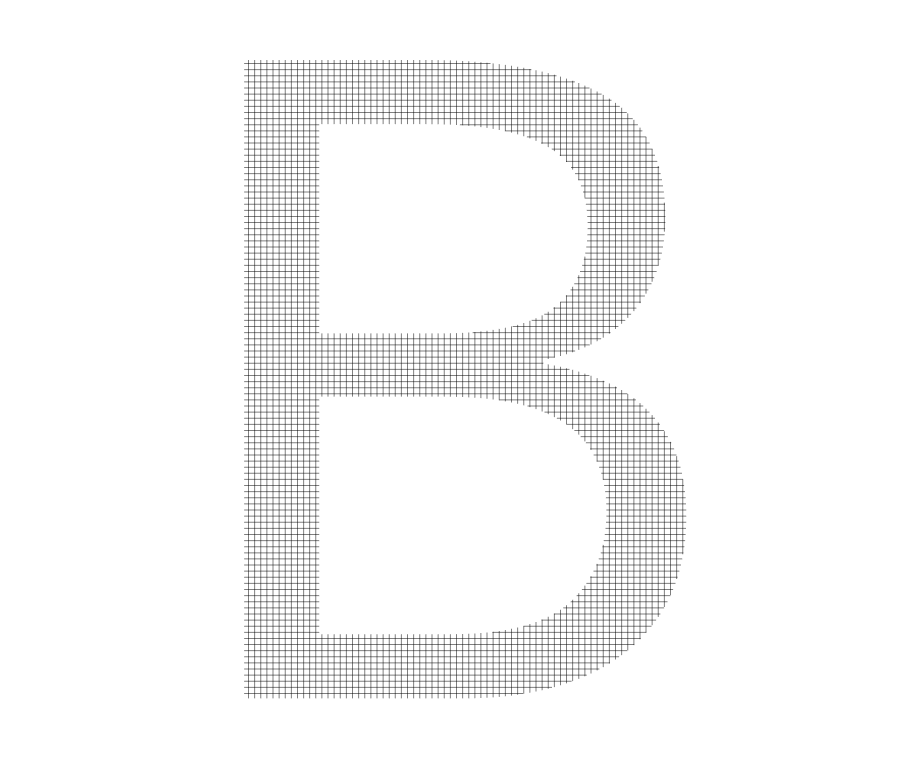

[Escaneo Cruzado]
Escanea a lo largo de los ejes X e Y para mejorar la uniformidad del grabado. Ideal para tareas que requieren alta consistencia. Vea los resultados de ejemplo a continuación.

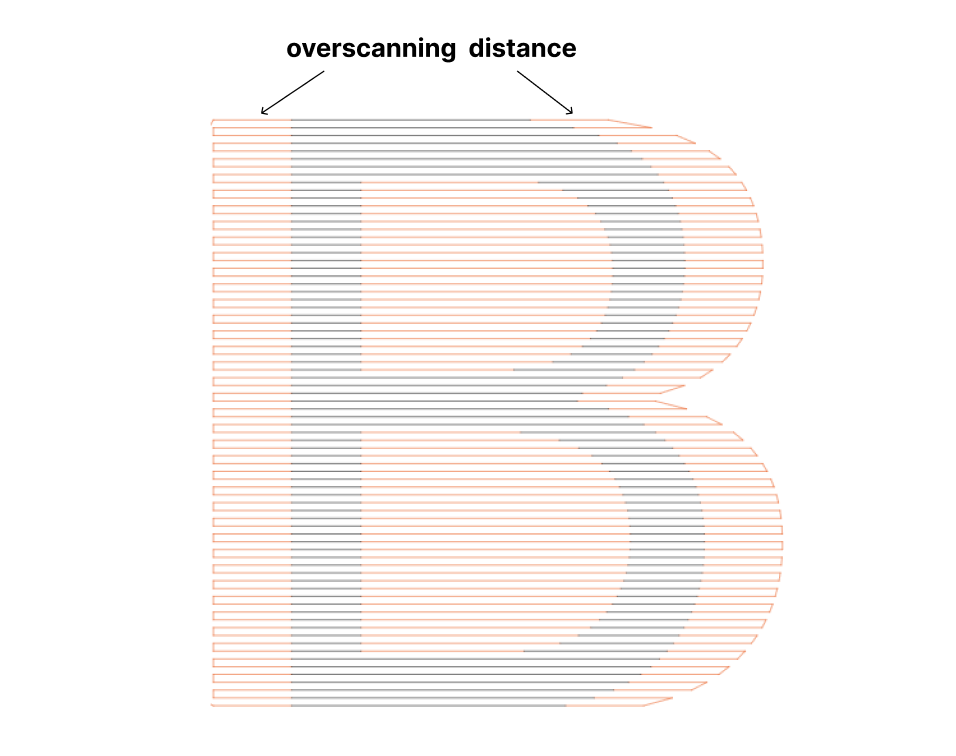

[Distancia de Sobrescaneo]
Añade líneas no emisoras al inicio/final de cada fila de escaneo. Reduce el grabado irregular causado por cambios bruscos en la dirección de velocidad.
[Intervalo de Escaneo]
Establece la distancia entre líneas de escaneo adyacentes, generalmente coincidiendo con el tamaño del punto láser.
-
Nota:
-
Demasiado pequeño: Líneas superpuestas oscurecen áreas grabadas.
-
Demasiado grande: Líneas separadas sobrealcanzan áreas.
-
Ideal: Líneas en contacto sin superposición.
-

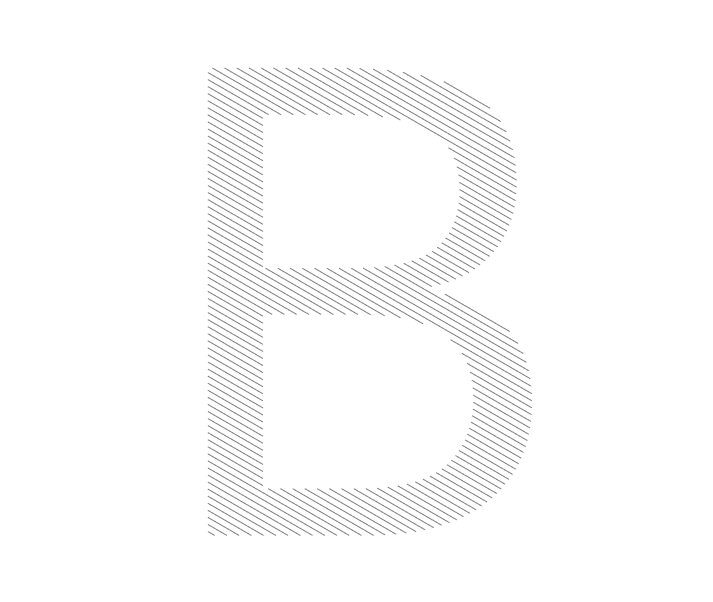

[Ángulo de Escaneo]
Establece el ángulo entre las líneas de escaneo y el eje X (en sentido horario). Ajuste según propiedades del material y efectos deseados.
[Corrección de Puntos]
Compensa el impacto del tamaño del punto láser en la precisión del grabado. Active para tareas de alta precisión.
[Potencia Mínima]
Aplica solo al grabado de imagen láser. Establece la potencia mínima requerida para un grabado visible. Los píxeles cercanos al blanco se asignan a este valor.
[Modo de Imagen]
-
Escala de grises: Convierte imágenes a escala de grises, mapeando valores de píxeles a niveles de potencia entre mínimo/máximo.
-
Umbral: Binaria imágenes, utilizando solo potencia mínima/máxima.
-
Stucki/Jarvis/Bayer/Halftone/Atkinson/Floyd/Sierra: Simula escala de grises continua con niveles limitados, preservando detalles.
[Imagen Invertida]
Invierte áreas clara/oscura de la imagen cuando está activada.
[Mapeo de Potencia en Escala de Grises]
Optimiza automáticamente el grabado en escala de grises usando datos de calibración. Active para tareas de alta precisión en escala de grises.
[Gamma de Imagen]
Ajusta las curvas de mapeo de píxeles a potencia. Afecta brillo/contraste solo en modo escala de grises.
[Habilitar Clahe, Límite Clahe, Tamaño Clahe]
Mejora el contraste mediante ecualización de histograma (solo modo escala de grises).
-
Límite Clahe: Valores más altos aumentan el contraste.
-
Tamaño Clahe: Valores más grandes aplican ajustes de manera más global.
[Habilitar Enfoque Inferior, Enfoque Inferior]
Desplaza ligeramente el enfoque láser por debajo de la superficie del material para mejorar la capacidad de corte en materiales más gruesos.

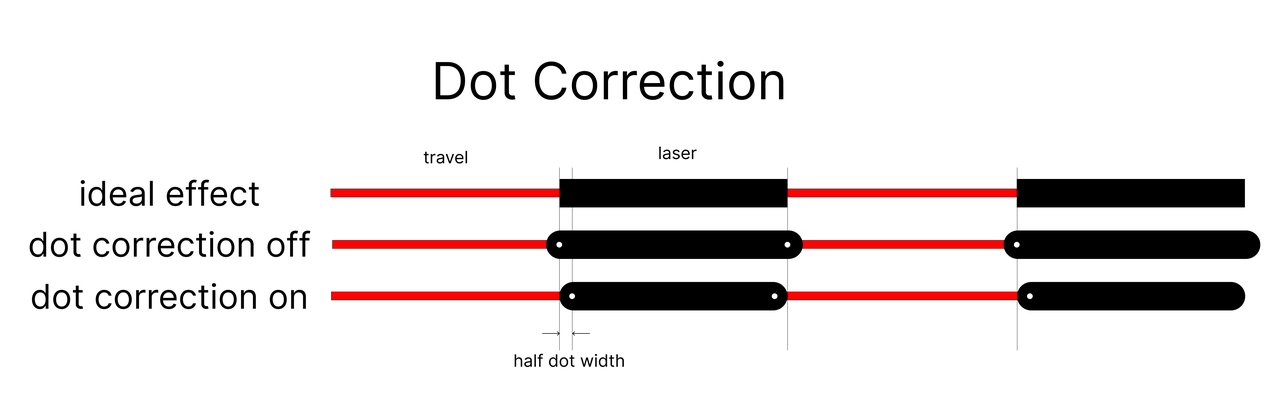

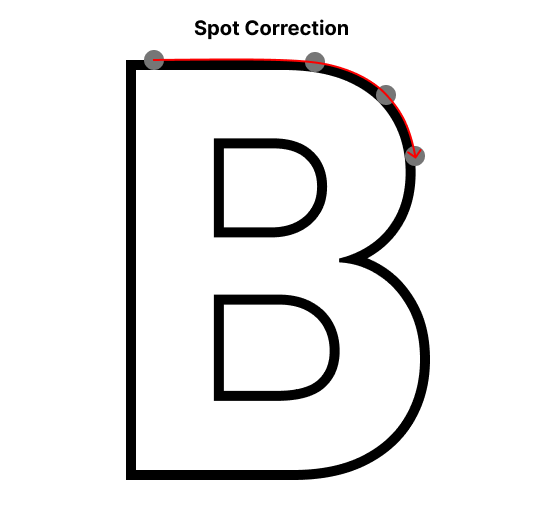

[Corrección de Punto]
Desplaza las trayectorias de corte por la mitad del tamaño del punto para compensar errores de precisión. Vea el diagrama a continuación.
[Desplazamiento de Corte]
Establece el desplazamiento de trayectoria (generalmente la mitad del tamaño del punto), similar a la Corrección de Punto.
[Sobrecorte]
Extiende el corte más allá de trayectorias cerradas para asegurar la penetración completa del material.

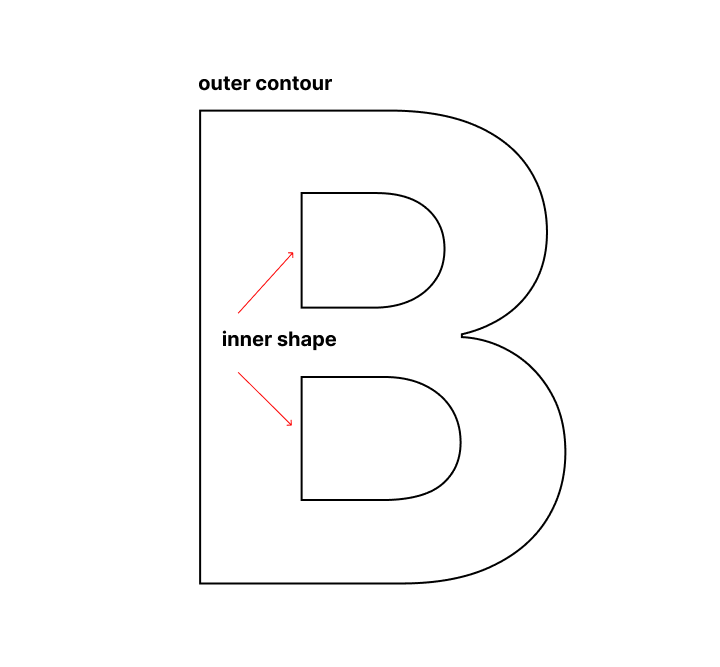

[Forma Interna Primero]
Prioriza las formas internas por defecto. Evita que partes externas cortadas interfieran con el grabado interno.
[Tiempo y Potencia de Pausa Inicio/Final]
Pausa en puntos inicial/final de trayectoria con potencia especificada para asegurar cortes completos, evitando cortes parciales por movimiento brusco del láser.
Parámetros de Corte Básico
[Presión]
Establece la presión descendente durante el corte, medida en gF (1gF = fuerza ejercida por un objeto de 1g bajo gravedad estándar).
[Pasada]
Establece el número de veces que se repite la trayectoria de corte. Para materiales más gruesos o duros, pueden necesitarse múltiples pasadas para lograr cortes completos.
[Forma Interna Primero]
Prioriza el corte de formas internas por defecto. Si se cortan primero las formas externas, el material suelto puede desplazarse durante el corte de formas internas, causando defectos o fallas. Activar esto evita dichos problemas.
[Presión de Corte Total]
Establece la presión requerida para cortar completamente materiales. Comúnmente usado para materiales multicapa, como hojas de etiquetas.
[Radio de Giro]
Establece el radio para giros de cuchilla, coincidiendo generalmente con el desplazamiento de la punta de la cuchilla. Por lo general, no se requiere ajuste.
[Presión de Giro]
Establece la presión durante los giros de cuchilla, generalmente menor que la presión de corte normal.

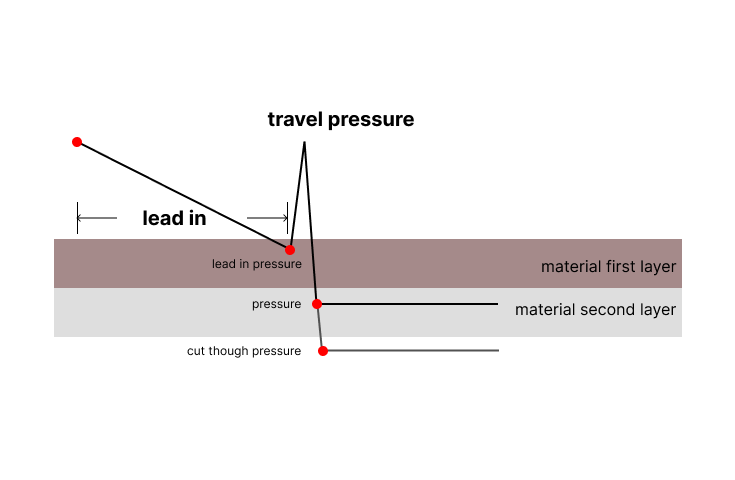

[Presión de Entrada]
Establece la presión cuando la cuchilla alcanza el punto inicial de la trayectoria de corte. El proceso de entrada aumenta gradualmente la presión:
-
Inicio: Sin presión durante el desplazamiento.
-
Entrada: La presión aumenta a lo largo de la trayectoria de entrada (trayectoria previa al corte). En el punto inicial, la presión alcanza la Presión de Entrada establecida, y la cuchilla se alinea con la dirección de corte.

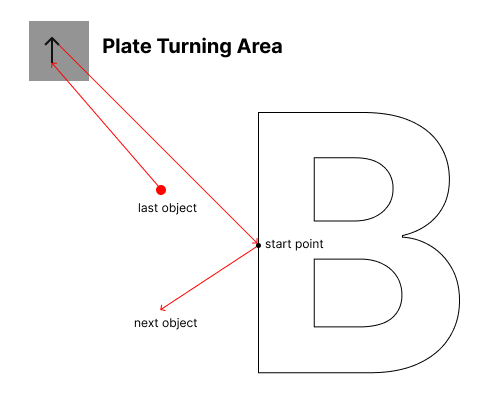

[Giro de Placa, Presión de Giro de Placa, Entrada de Placa]
Giro de Placa: Ajusta la dirección de la cuchilla en la placa de corte en lugar de la superficie del material para evitar marcas. Mejora la calidad del corte pero aumenta el tiempo de procesamiento.
-
Presión de Giro de Placa: Presión aplicada durante el ajuste de dirección del cabezal en la placa de corte.
-
Entrada de Placa: Distancia que recorre el cabezal en la placa durante el ajuste de dirección.
[Sobrecorte]
Extiende el corte más allá de trayectorias cerradas para asegurar la penetración completa del material.
[Habilitar Entrada Gradual, Entrada Gradual]
Añade un segmento de trayectoria previa al punto inicial. La cuchilla aumenta gradualmente la presión y ajusta la dirección mientras se mueve a lo largo de esta trayectoria. Esto reduce defectos de corte causados por cambios bruscos de dirección y mejora la calidad del procesamiento.
[Entrada, Salida, Entrada/Salida]
Entrada
-
Propósito: La cuchilla "retrocede una corta distancia" antes de cortar para alinear su dirección con la trayectoria de procesamiento.
-
Proceso:
-
Comienza el corte desde el lado opuesto del punto inicial de la trayectoria.
-
Si la dirección actual coincide con la anterior, use la distancia más corta Entrada/Salida.
-
Si las direcciones difieren significativamente, use la distancia más larga Entrada para un ajuste más suave.
-
Salida
-
Propósito: La cuchilla "recorre una distancia adicional" después de cortar para evitar desgarraduras o rebabas por paradas bruscas.
-
Proceso: Después de completar la trayectoria, la cuchilla continúa moviéndose en la dirección original por la distancia Salida antes de levantarse.
Entrada/Salida
-
Propósito: Conecta suavemente trayectorias con direcciones similares, minimizando ajustes repetidos del cabezal.
-
Caso de uso: Cuando trayectorias adyacentes comparten la misma o direcciones similares, Entrada/Salida asegura transiciones sin problemas sin ajustes importantes.
[Compensación Z X, Compensación Z Y]
Ajusta la compensación Z para los ejes X e Y para lograr resultados de corte consistentes con la misma presión.
[Tamaño de Área Pequeña]
Establece un umbral de tamaño; los objetos más pequeños que este en longitud y ancho se ignoran. Mejora la eficiencia evitando cortes deficientes en objetos pequeños por límites de precisión.
Parámetros de Dibujo
[Dirección de Dibujo]
Establece la dirección de la trayectoria de dibujo:
-
Sin Límite de Dirección de Dibujo: Selecciona automáticamente la trayectoria más cercana.
-
Dirección de Dibujo de Escritura: Dibuja trayectorias de arriba a abajo y de izquierda a derecha.
[Tipo de Finalización de Dibujo]
Soporta dos tipos de finalización:
-
Tipo de Finalización Normal: Levanta el lápiz después de completar formas cerradas.
-
Tipo de Finalización Afilada: Levanta el lápiz temprano al final de formas cerradas, creando un ángulo afilado para reducir manchas de tinta en el punto inicial (ideal para plumas de acuarela).
