La cama H2D tiene 350 mm, pero solo puedo imprimir un modelo de 320 mm? No exactamente, entendamos por qué.
Límite del área imprimible
La H2D permite impresión dual de materiales de verdad, lo que amplía considerablemente la flexibilidad de diseño. Sin embargo, no proporciona acceso a todo el ancho de la placa de impresión. Como se explica en la documentación de la H2D, el cabezal dual de boquillas tiene límites específicos en el área imprimible. Para conocer más sobre las áreas imprimibles de la H2D, consulte la página dedicada de la Wiki aquí. La boquilla izquierda puede imprimir hasta 325 mm, y la boquilla derecha también hasta 325 mm. La ilustración siguiente muestra cómo se dividen estas áreas:
Si observamos la posición del cabezal en la placa de impresión, podemos visualizar fácilmente estas áreas:
Cómo imprimir un objeto de 350 mm
Si necesita imprimir un modelo que alcance el ancho completo de 350 mm, existe un pequeño truco que permite a la H2D imprimir un objeto de ancho completo al usar un solo material. Aunque hay algunas limitaciones, profundicemos.
El modelo se extiende tanto en el área "Solo boquilla izquierda" como en "Solo boquilla derecha". Ninguna boquilla puede moverse a la zona restringida de la otra boquilla. Sin embargo, puede imprimir la mayor parte del modelo con la boquilla derecha, y la pequeña sección que cae en el área exclusiva izquierda se puede imprimir con la boquilla izquierda, y viceversa.
Preparación de la máquina
Para que este método funcione, ambas boquillas deben usar el mismo material. Si el modelo se imprime en PLA, cargue PLA en ambas boquillas. Se recomienda usar la misma marca y color para evitar problemas de unión. Si se usan materiales o colores diferentes, la unión entre las dos secciones impresas podría volverse un punto débil.

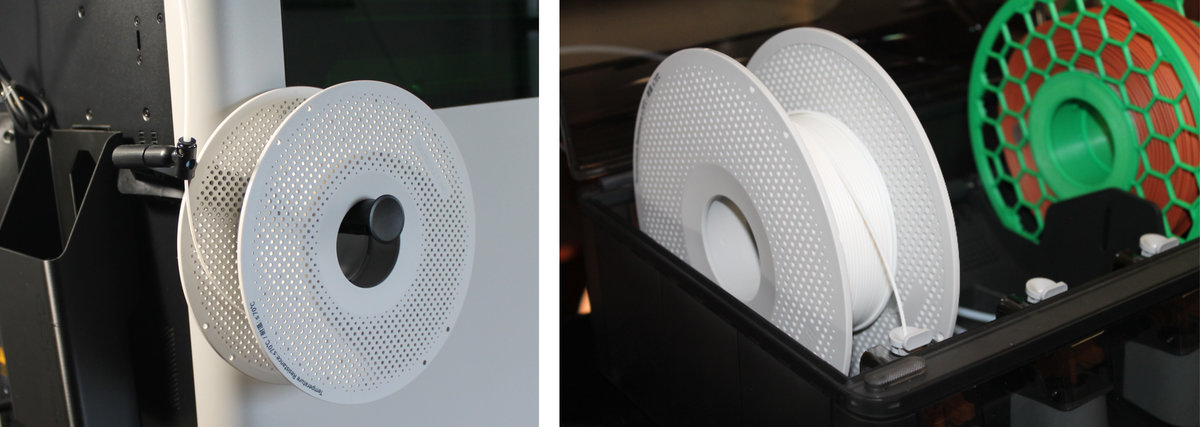

Cargue el mismo material en ambas boquillas. En este ejemplo, la boquilla izquierda usa el soporte de carrete externo, y la boquilla derecha usa el AMS 2 PRO. Cargue el mismo tipo y color de filamento en ambos slots.

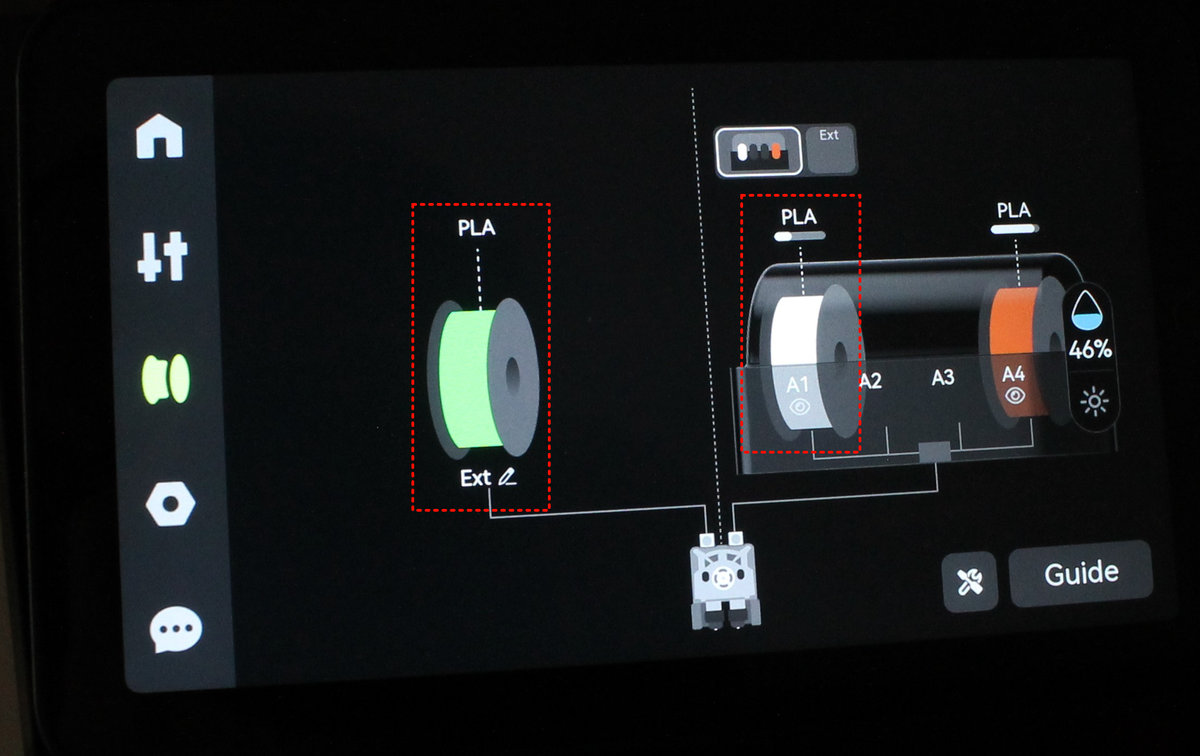

En la pantalla táctil, haga clic en el carrete de filamento externo (1), luego en Editar (2), y establezca la marca, tipo y color del filamento para cada boquilla. Elija un color de visualización diferente (3) al color real del filamento. En este ejemplo usaremos verde.
Esto le ayudará a identificar cada sección del modelo más tarde en Bambu Studio. No afecta la calidad de impresión ni el color final de la pieza.
Los pasos restantes se completan en Bambu Studio.
Preparación en Bambu Studio

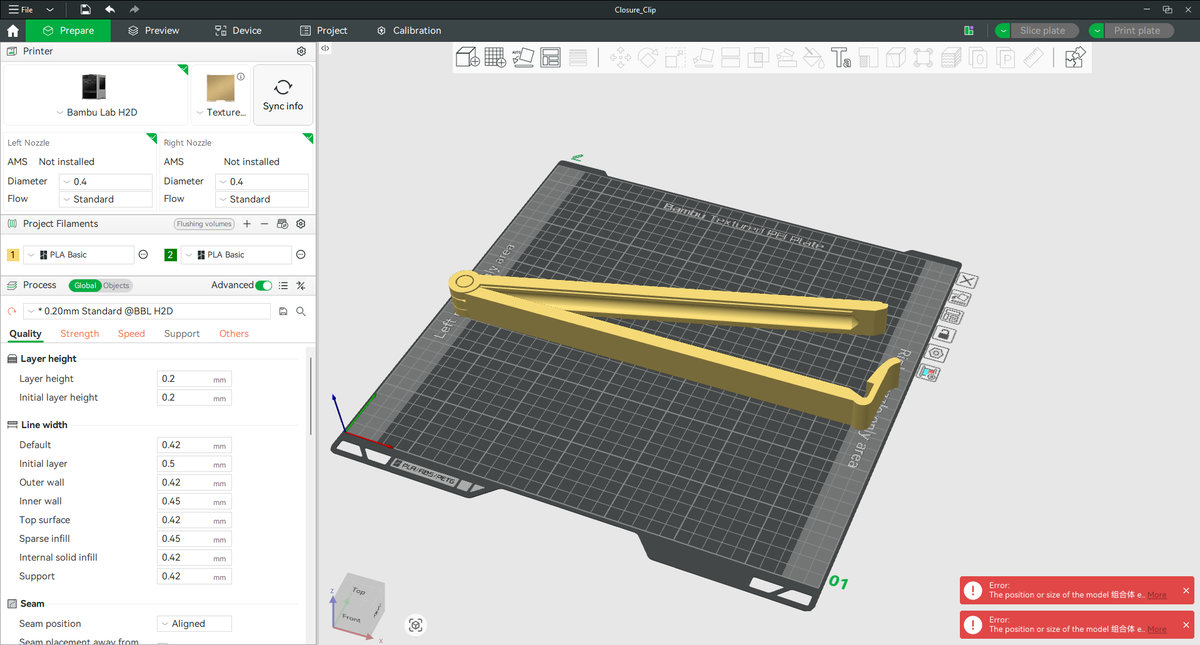

Importe su modelo y ajuste su orientación según sea necesario. Utilizaremos los Clip de cierre de bolsa de mail.iou para este ejemplo.

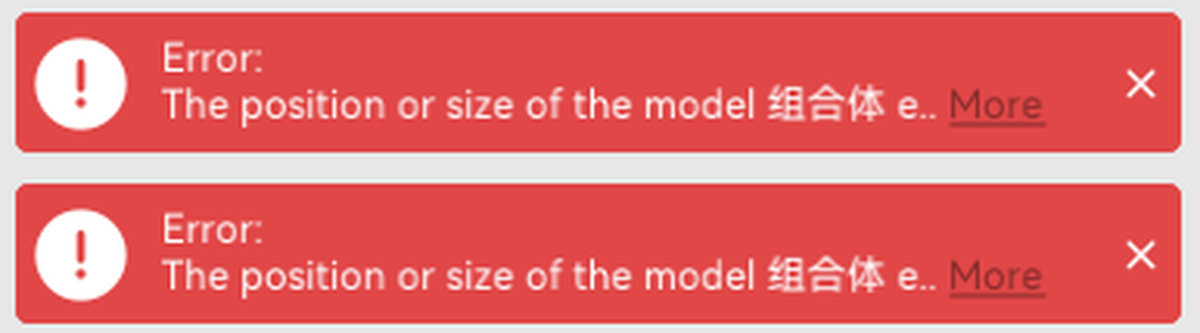

En este punto, Bambu Studio podría mostrar un mensaje de error. Esto es esperado y puede ignorarse.

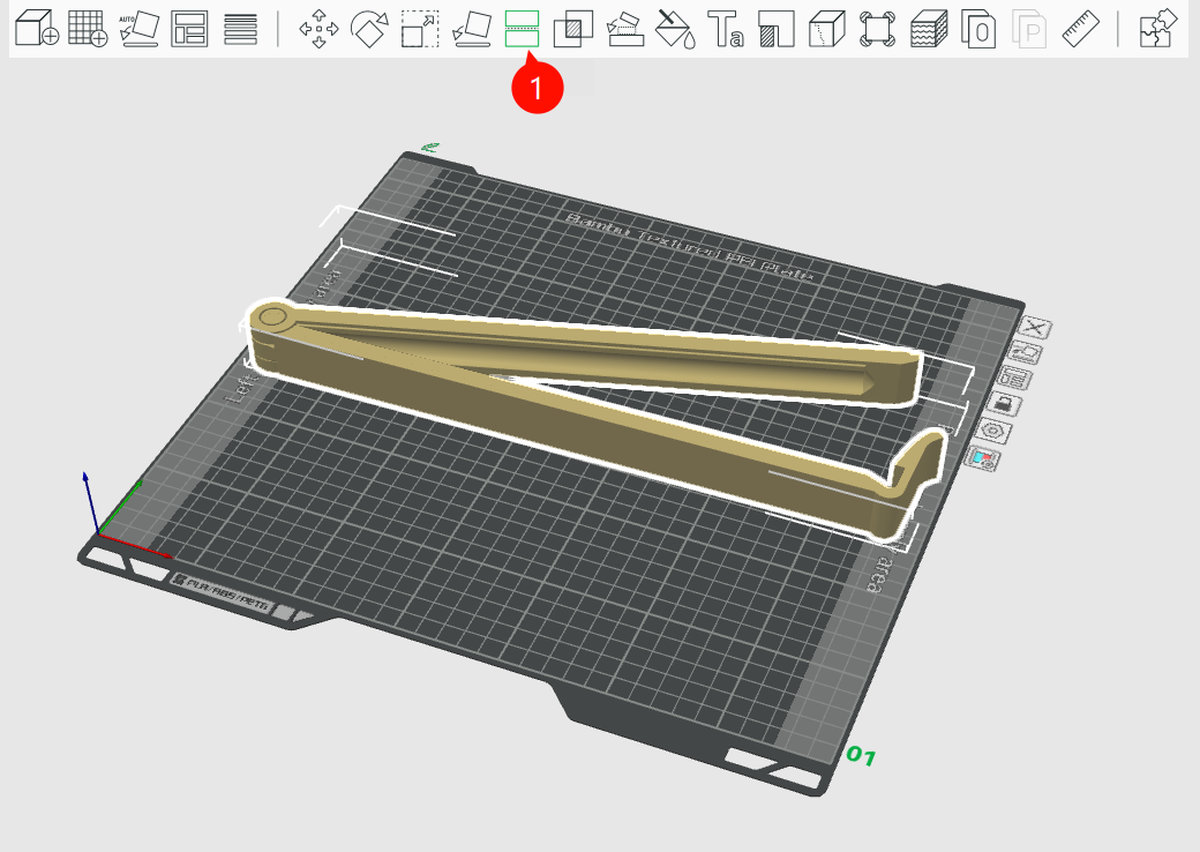

El modelo debe dividirse para que una sección se imprima con la boquilla derecha y la otra con la boquilla izquierda. Para dividir el modelo, navegue al menú superior y seleccione "Cortar" (1).

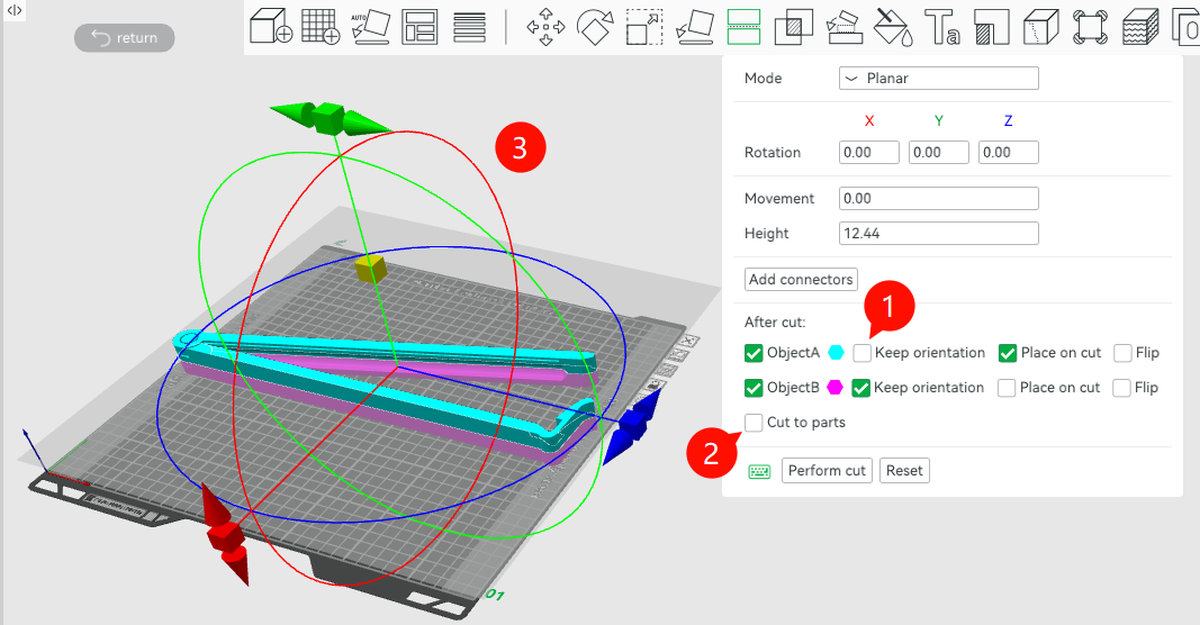

Una vez que aparezcan las opciones de corte, asegúrese de que tanto el Objeto A como el Objeto B tengan seleccionada la opción "Mantener orientación" (1), luego marque la casilla "Cortar en partes" (2). Ahora puede posicionar el plano de corte usando los controles de eje (3).

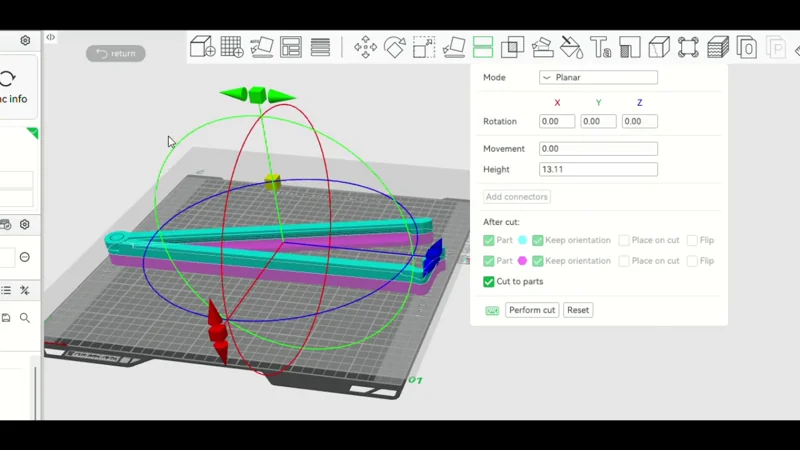

Puede rotar el plano en cualquier eje, usando los dial de ángulo (4), simplemente haga clic y arrastre. Una vez establecido el ángulo, puede arrastrar los pequeños cuadrados para moverlo en cada eje (5).

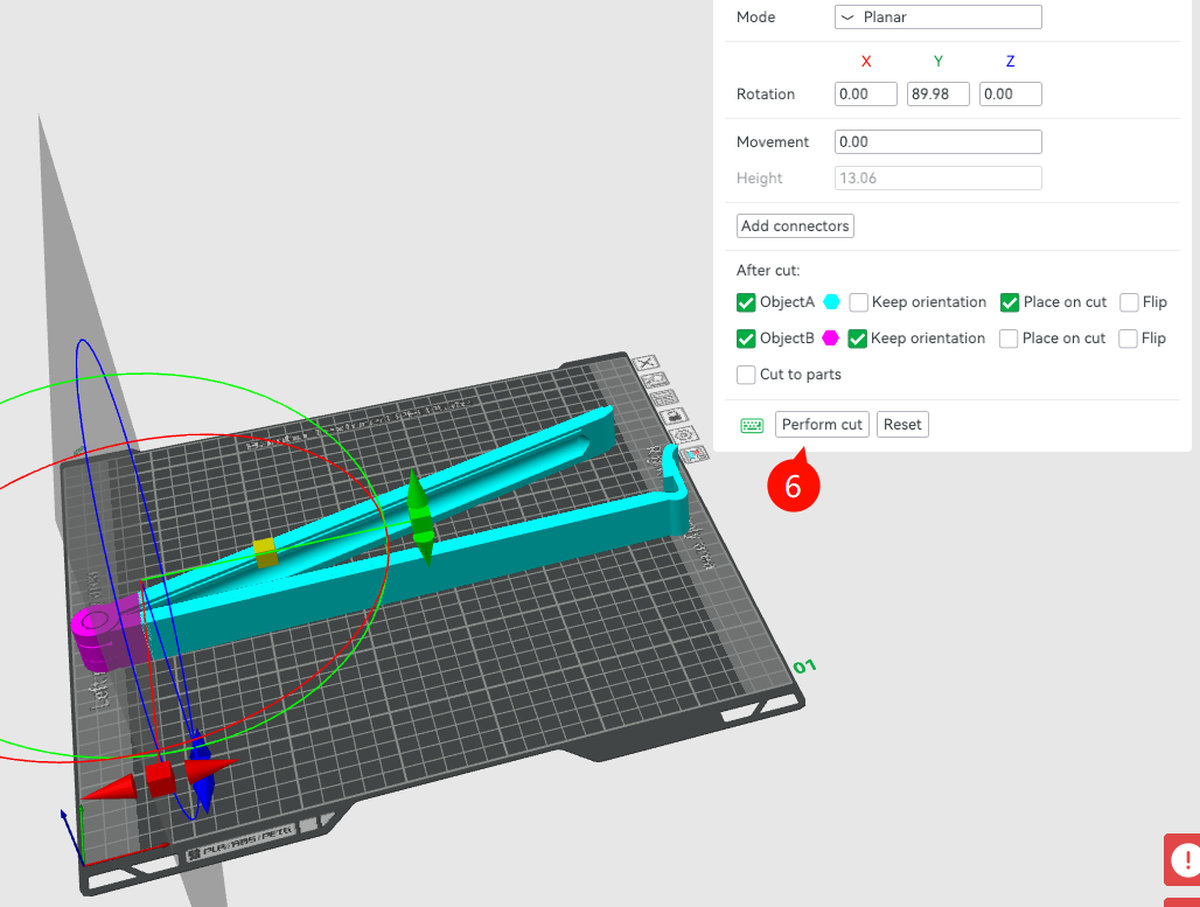

Por último, una vez que el plano esté configurado como se espera, haga clic en "Realizar corte" (6).
Con estos comandos puede colocar el plano de corte en la ubicación deseada.
Puede elegir cualquier ubicación para la división. Tenga en cuenta que la posición de la división puede afectar significativamente la apariencia final y el tiempo total de impresión. A continuación se muestran dos ejemplos que ilustran este efecto. Aunque no es muy significativo en este modelo, su impacto variará según el modelo.
En este ejemplo, el modelo debe segmentarse en partes separadas para que ninguna parte aparezca simultáneamente en ambas áreas restringidas. Si esta condición no se cumple, el modelo no se puede imprimir. La siguiente imagen muestra un ejemplo de segmentación válido.

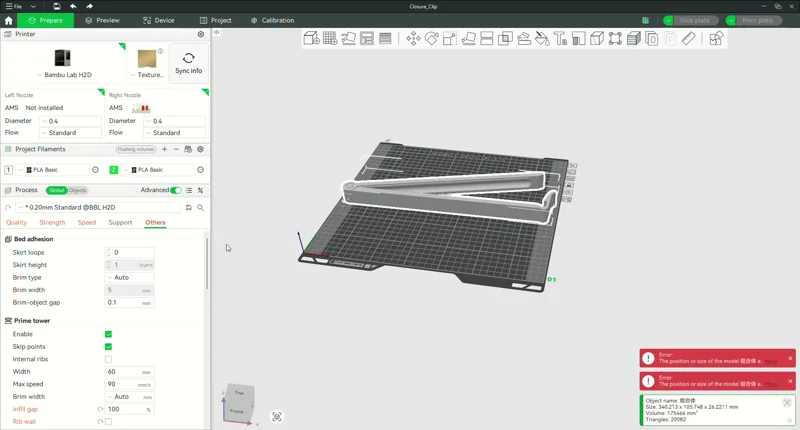

Ahora que el modelo está dividido, puede asignar el material para las boquillas izquierda y derecha a cada sección. Abra el panel de Objetos y confirme que el modelo ya está dividido en dos partes.
Asigne el filamento verde (usado en este ejemplo) a la sección impresa por la boquilla izquierda. Aunque el filamento aparece verde en Bambu Studio, representa el PLA blanco cargado en el Soporte de Carrete Externo. Como resultado, la mitad izquierda del modelo se mostrará como verde en la vista previa.
Ahora el modelo está listo para imprimir, envíelo a la máquina y espere a que cobre vida.
Impresión del modelo
Notará que el cabezal cambia automáticamente entre las boquillas izquierda y derecha según la configuración definida en Bambu Studio. En este ejemplo, la boquilla izquierda se usa para alcanzar el área más izquierda de la placa de impresión, según lo especificado en la asignación de filamento del modelo.
Este proceso tomará más tiempo que imprimir con una sola boquilla, ya que el sistema debe cambiar de boquilla en cada capa. Sin embargo, permite utilizar efectivamente el ancho completo de la placa de impresión.

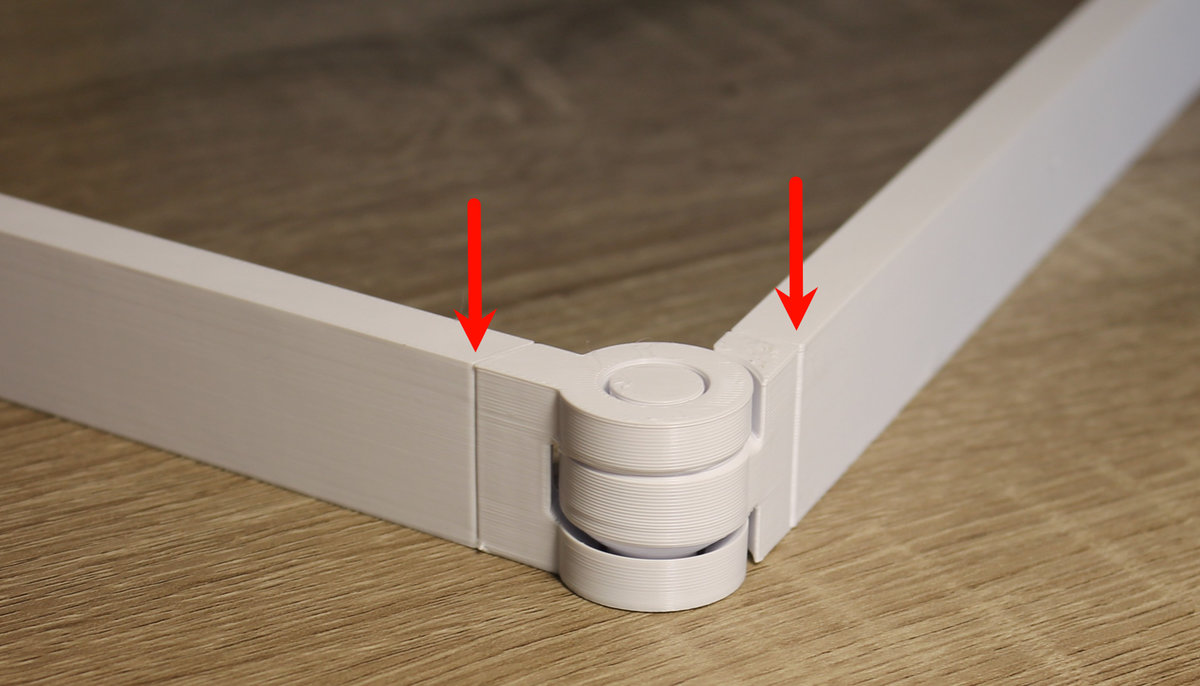

El plano de corte siempre será visible. Aparecerá una línea de costura vertical donde se unen las dos mitades del modelo, y estará presente en las superficies laterales y superiores. Sin embargo, esta unión suele ser fuerte y no suele crear un punto débil en el modelo.

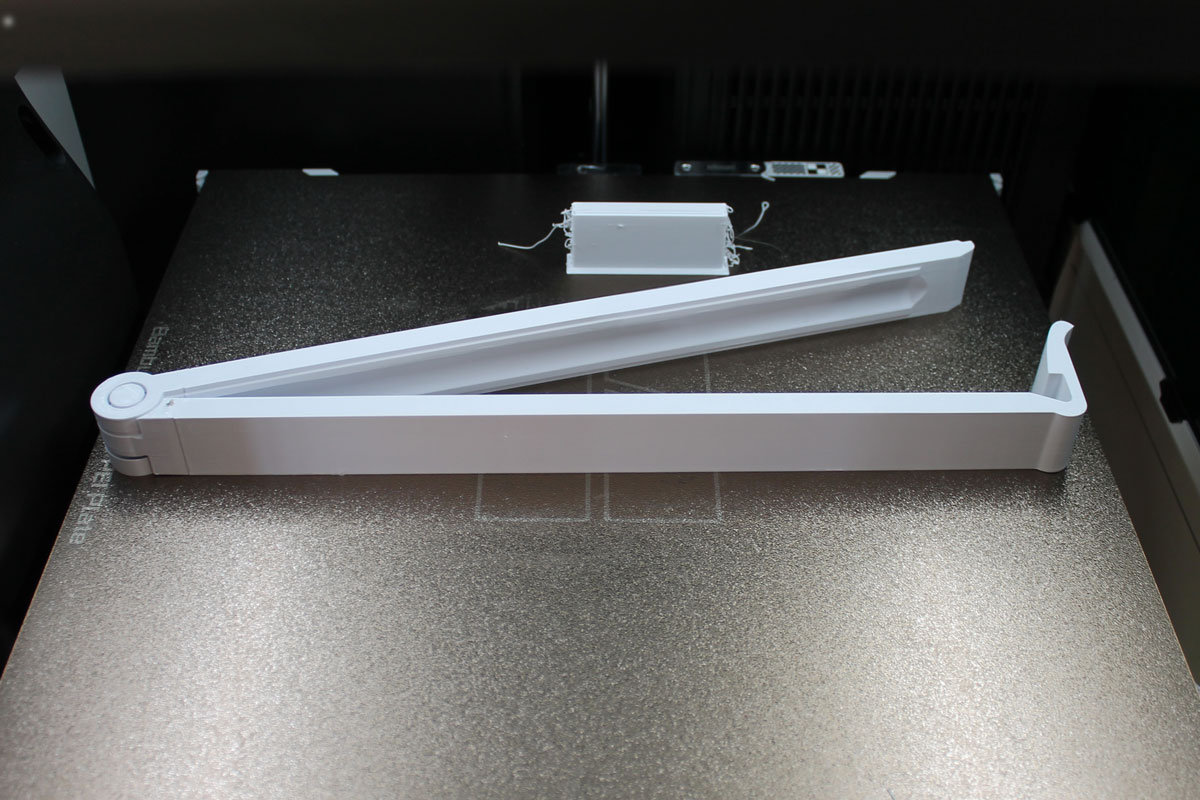

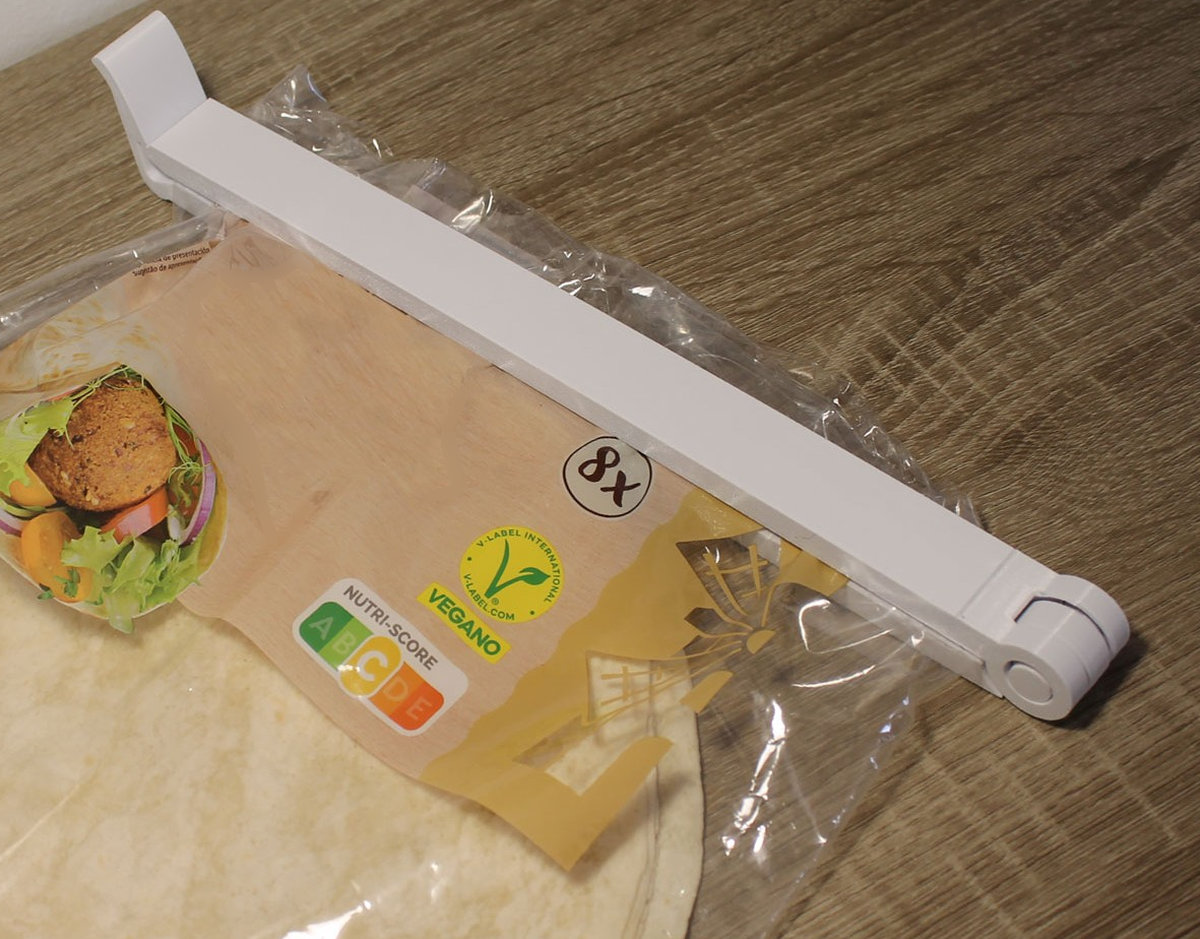

Con este pequeño truco podemos imprimir modelos grandes, manteniendo nuestras tortillas frescas ¡o lo que permita tu imaginación!
Limitaciones

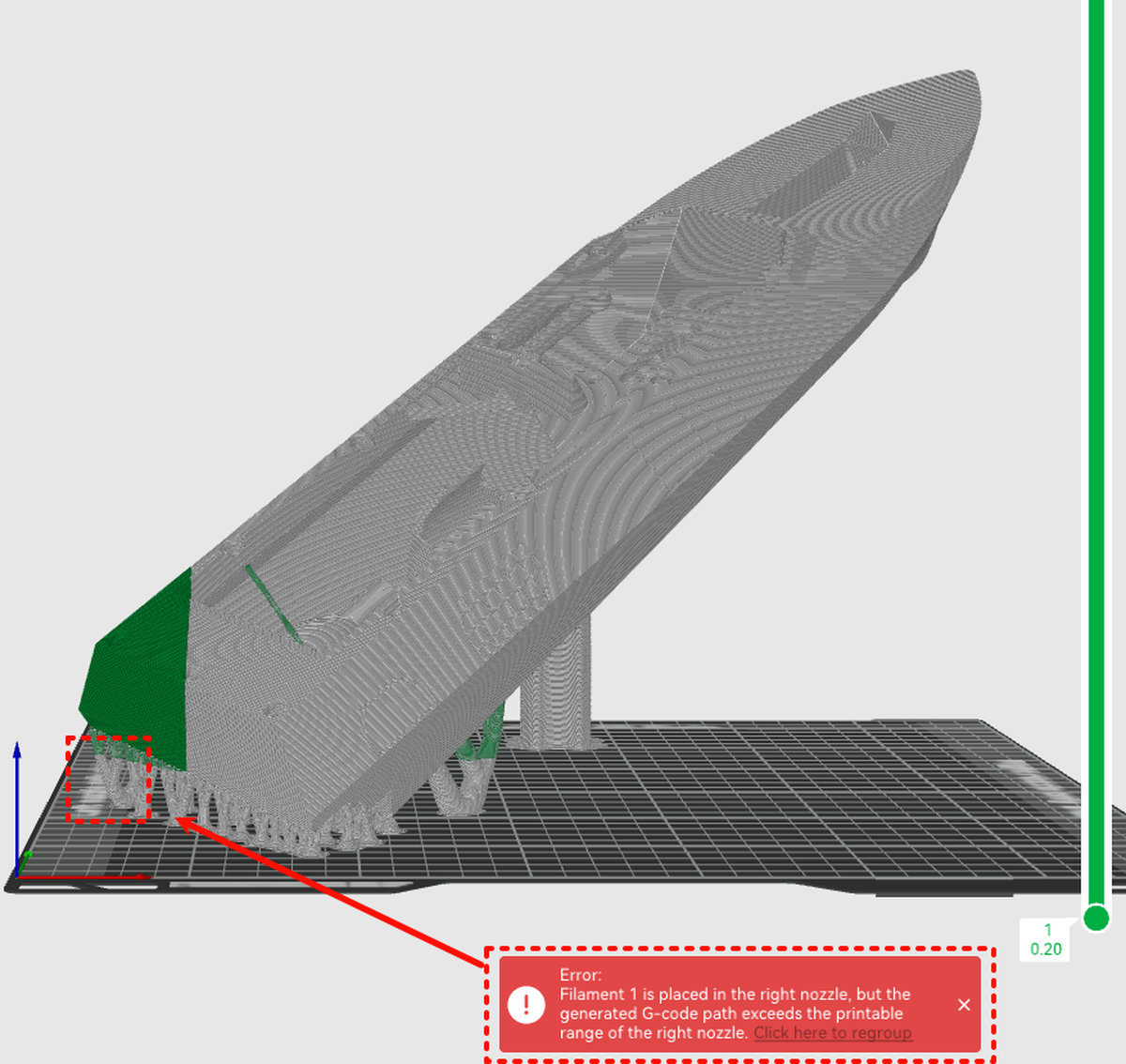

Existen algunas limitaciones al usar este truco, especialmente con soportes y modelos multicolor. Los modelos que requieren soportes en áreas restringidas pueden ser más desafiantes. Las estructuras de soporte no están influenciadas por los planos de corte, y Bambu Studio no permite asignar boquillas o materiales específicos a secciones individuales del sistema de soporte. Todos los soportes siguen los mismos parámetros, por lo que no se pueden crear excepciones para las zonas restringidas. Esto no impide usar este método con modelos que requieren soportes. Sin embargo, los modelos que colocan soportes tanto en el área "solo izquierda" como en "solo derecha" no se pueden imprimir con este enfoque. Si el modelo usa soportes solo en el área compartida "ambas boquillas" o solo dentro de una zona restringida, aún puede aplicar esta técnica y completar la impresión con éxito.
Modelo: Cyberbrick RC Visby-Class - Maker's Supply only by DjangoCashflow

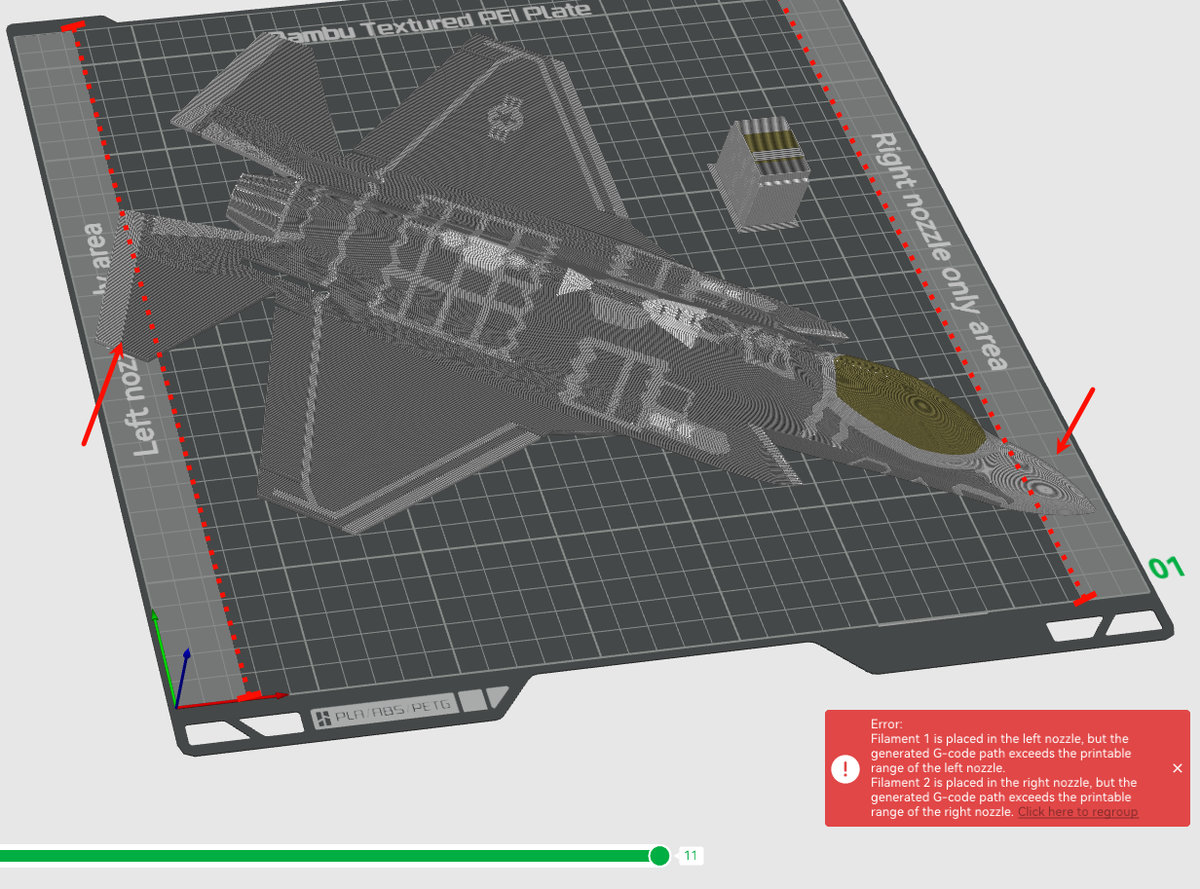

Los modelos multicolor son muy difíciles de imprimir con este método. Esto se debe a que el mismo material o color no puede usarse en ambas áreas restringidas a menos que cada boquilla esté alimentada por su propio dispositivo AMS, es decir, necesite un AMS por boquilla. En ese caso, puede cargar tipos y colores de filamento coincidentes en cada AMS y luego gestionar cuidadosamente los planos de corte y las asignaciones de color.
Si bien este enfoque puede funcionar, requiere planificación precisa y puede resultar complejo de configurar. Es posible, pero las impresiones multicolor son una clara limitación de esta técnica.
Modelo: F-35 Lightning II Plane Kit Card by pbbence1994
