Nota: Las coordenadas (x, y) en el diagrama representan coordenadas, no área. La diferencia entre las dos coordenadas X equivale al rango impresionable en la dirección X. La diferencia entre las dos coordenadas Y equivale al rango impresionable en la dirección Y.
H2D
Impresión 3D
-
Boquilla izquierda: El área impresionable máxima en dirección horizontal es de 325x320mm²; la altura impresionable máxima es de 320mm; el volumen impresionable máximo es de 325x320x320mm³;
-
Boquilla derecha: El área impresionable máxima en dirección horizontal es de 325x320mm²; la altura impresionable máxima es de 325mm; el volumen impresionable máximo es de 325x320x325mm³;
-
Área impresionable común para boquillas izquierda y derecha: 300x320mm²; la altura impresionable máxima es de 320mm; el volumen impresionable máximo es de 300x320x320mm³;
-
Impresora: El área impresionable máxima en dirección horizontal es de 325x320mm²; la altura impresionable máxima es de 325mm; el volumen impresionable máximo es de 325x320x325mm³.
Módulo láser
-
Módulo láser de 10W: El área de procesamiento máxima es de 310x270mm²; la altura de procesamiento máxima es de 280mm; el volumen impresionable máximo es de 310x270x280mm³;
-
Módulo láser de 40W: El área de procesamiento máxima es de 310x250mm²; la altura de procesamiento máxima es de 265mm; el volumen impresionable máximo es de 310x250x265mm³.
Módulo de corte/dibujo
Módulo de corte: El área de procesamiento máxima es de X300xY285mm²;
Módulo de dibujo: El área de procesamiento máxima es de X300xY255mm².
Más el área total de la base de protección para corte:
H2S
Impresión 3D

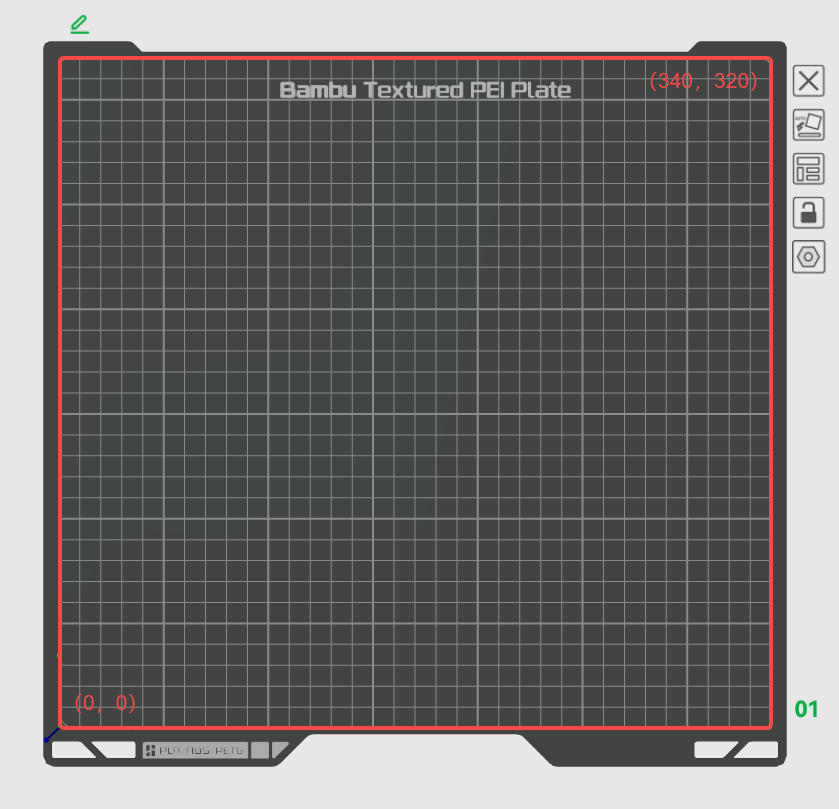

El área impresionable máxima en dirección horizontal es de X340xY320mm², y la altura máxima en la dirección Z es de 340mm; el volumen impresionable máximo es de X340xY320xZ340mm³.
Módulo láser
Nota: El H2S solo admite el módulo láser de 10W. Un módulo láser de 40W instalado en el cabezal del H2S interferirá con el conducto de aire y la cadena de cables. Además, el módulo láser de 40W es más ancho que el cabezal del H2S, lo que provoca colisión con el módulo láser durante el homing en XY. Por lo tanto, no se puede instalar un módulo láser de 40W en el H2S.

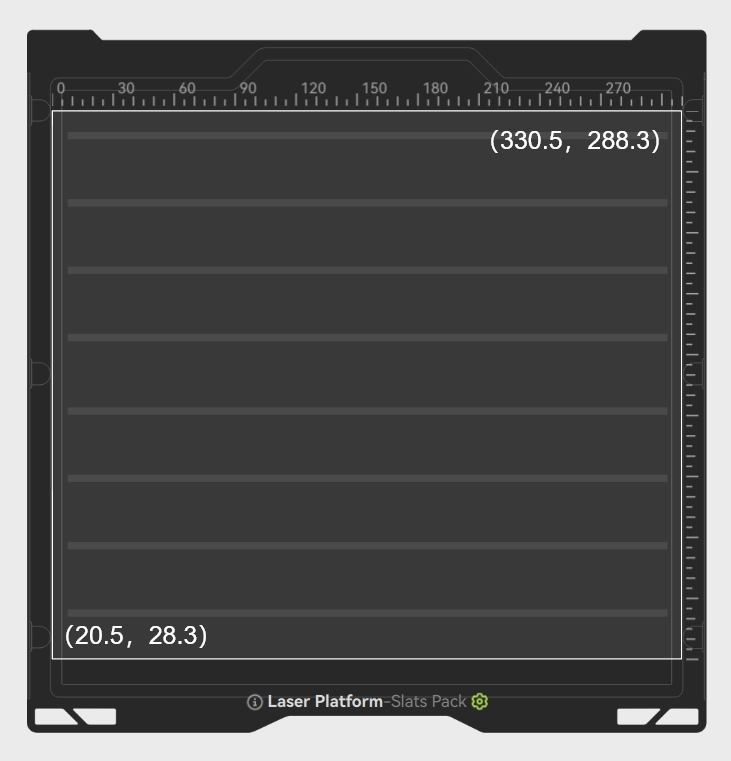

- Módulo láser de 10W: El área de procesamiento máxima es de 310x260mm².
Módulo de corte/dibujo

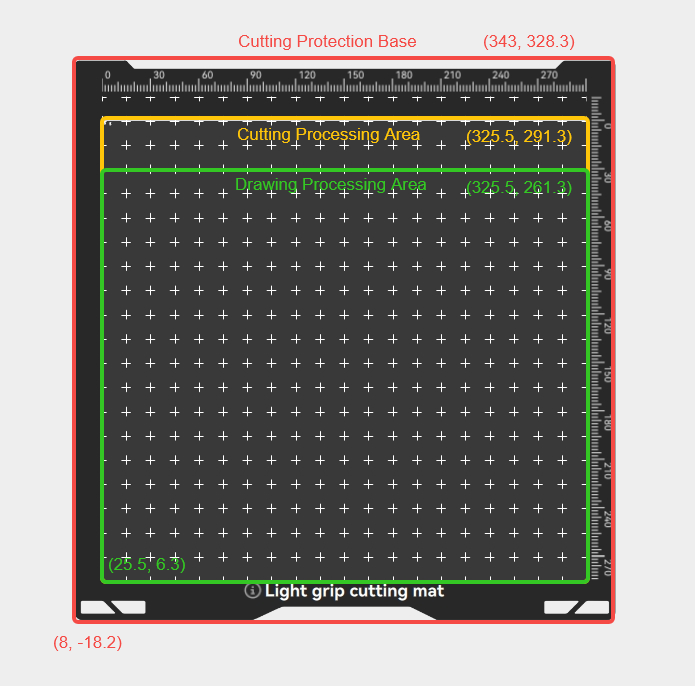

- Módulo de corte: El área de procesamiento máxima es de X297.5xY300mm²;
Para evitar el tope del cortador de filamento, el rango de corte del H2S en la dirección X se reduce ligeramente.
- Módulo de dibujo: El área de procesamiento máxima es de X300xY255mm².
H2C
Impresión 3D
Para la impresora H2C, el área de impresión horizontal completa es de 330x320mm², siendo el área impresionable de la boquilla izquierda de 325x320mm² y el área impresionable de la boquilla derecha de 305x320mm².
-
Impresora: El área impresionable máxima en dirección horizontal es de 330x320mm²; la altura impresionable máxima es de 325mm; el volumen impresionable máximo es de 325x320x325mm³.
-
Boquilla izquierda: El área impresionable máxima en dirección horizontal es de 325x320mm²; la altura impresionable máxima es de 325mm; el volumen impresionable máximo es de 325x320x320mm³;
-
Boquilla derecha: El área impresionable máxima en dirección horizontal es de 305x320mm²; la altura impresionable máxima es de 325mm; el volumen impresionable máximo es de 305x320x325mm³;
-
Área impresionable común para boquillas izquierda y derecha: 300x320mm²; la altura impresionable máxima es de 325mm; el volumen impresionable máximo es de 300x320x325mm³;
En la vista previa de la placa de impresión de Bambu Studio, hay dos áreas grises claras en cada lado. El área izquierda está etiquetada como "Área exclusiva de boquilla izquierda", mientras que el área derecha, "Área impresionable exclusiva de boquilla derecha", no está etiquetada debido a su tamaño más pequeño. Estas dos áreas indican que si un modelo se coloca dentro de estas áreas, solo se puede utilizar la boquilla izquierda o derecha correspondiente para la impresión. El área central es el área compartida para ambas boquillas, como se muestra en la imagen de ejemplo.
Módulo láser
-
Módulo láser de 10W: El área de procesamiento máxima es de 310x270mm²; la altura de procesamiento máxima es de 280mm; el volumen impresionable máximo es de 310x270x280mm³;
-
Módulo láser de 40W: El área de procesamiento máxima es de 310x250mm²; la altura de procesamiento máxima es de 265mm; el volumen impresionable máximo es de 310x250x265mm³.
Módulo de corte/dibujo
Módulo de corte: El área de procesamiento máxima es de X300xY285mm²;
Módulo de dibujo: El área de procesamiento máxima es de X300xY255mm².
Más el área total de la base de protección para corte:
