Reemplazar la Unidad de cama caliente H2D

Cama Caliente

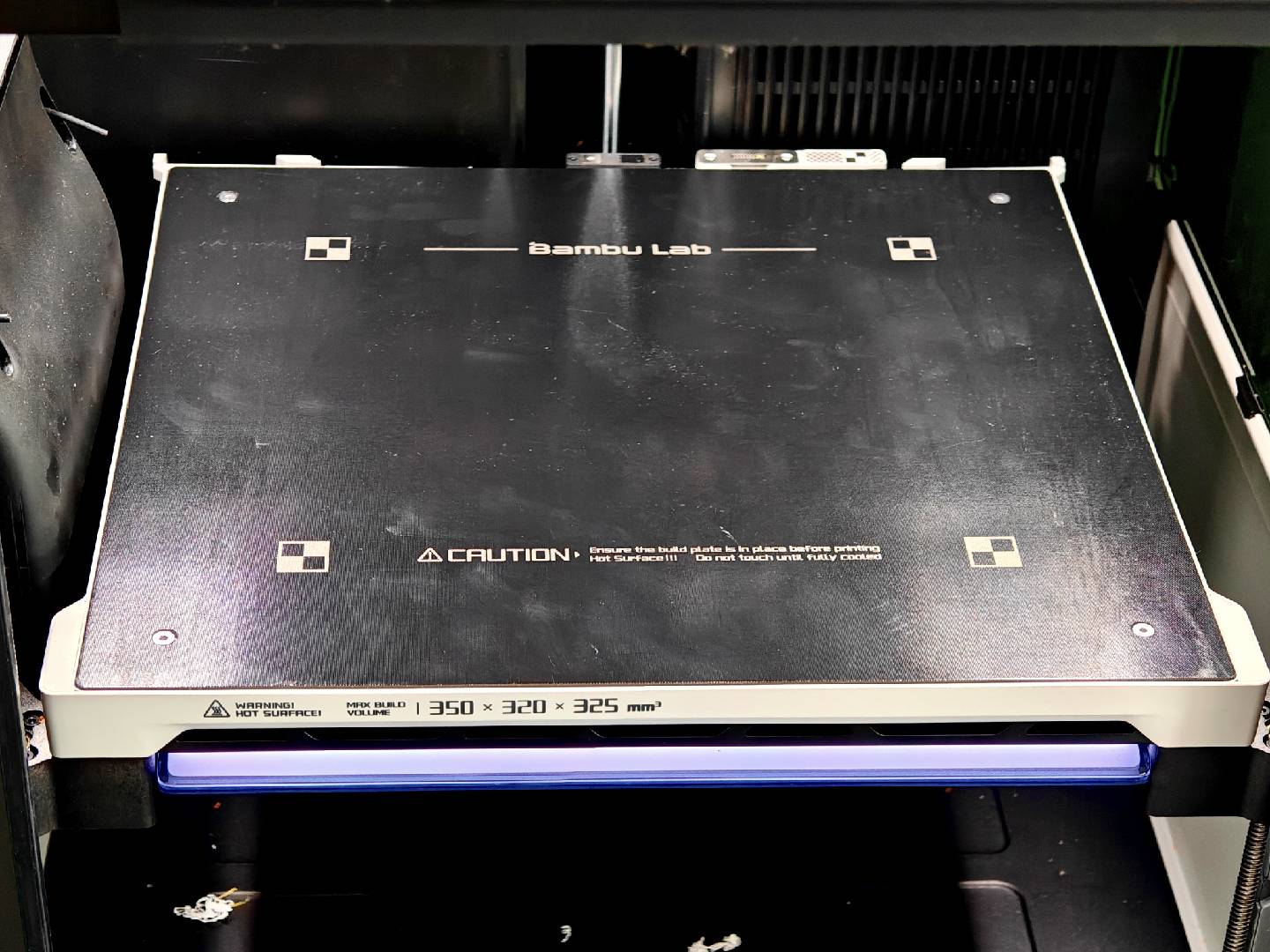

La cama caliente de la impresora está instalada dentro de la cámara de la impresora y puede moverse hacia arriba y hacia abajo a lo largo del eje Z. Se calienta según la temperatura establecida por el usuario para garantizar una adhesión adecuada del modelo a la placa de impresión y evitar deformaciones.

Las piezas de repuesto para la cama caliente incluyen lo siguiente:

1. Cama caliente (preinstalada con luz indicadora de estado H2D y conector para sensor de calibración de desplazamiento de boquilla) * 1

2. Tornillos M3x8 (para fijar la cama caliente al deslizador del eje Z) * 6

3. Tornillos M2x5 (para fijar el sensor de calibración de desplazamiento de boquilla a la cama caliente) * 2

4. Taps de silicona * 2

5. Tornillo STW3x5 (para fijar el cable de tierra de la cama caliente) * 1

Cuándo utilizar

• La cama caliente no se calienta, y el diagnóstico confirma que está defectuosa.

• Daño físico o deformación notable que afecta su funcionamiento.

• Confirmación por parte del soporte técnico oficial de Bambu Lab de que se requiere reemplazar la cama caliente.

Herramientas y materiales necesarios

• Unidad nueva de cama caliente

• Llave Allen H2.0

• Llave Allen H1.5

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o el diagnóstico, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.

Retirar la cama caliente

Paso 1: Retirar el indicador de estado y el sensor de calibración de desplazamiento de boquilla

1. El indicador de estado está fijado a la cama caliente con clips. Primero, desconecte el conector del indicador de estado. Luego, sostenga el indicador de estado y empuje firmemente desde atrás para liberar la pestaña trasera. Una vez liberada la pestaña trasera, empuje el indicador de estado hacia atrás para liberar la pestaña frontal y retirelo.

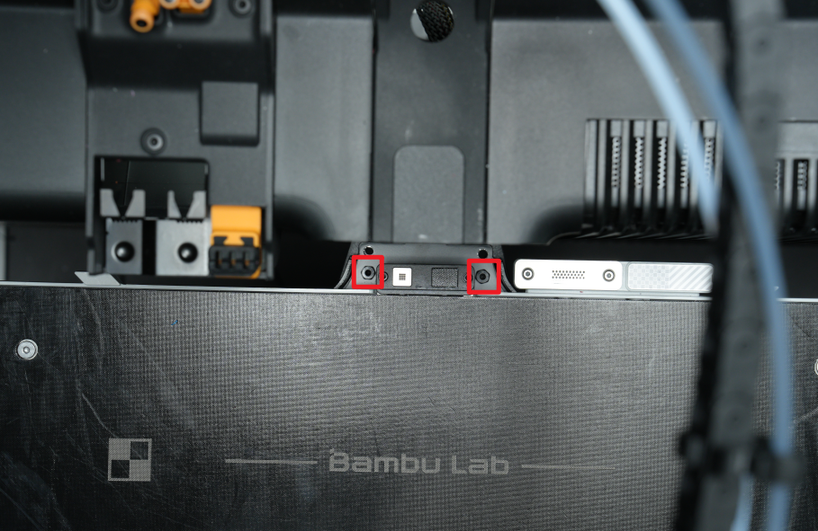

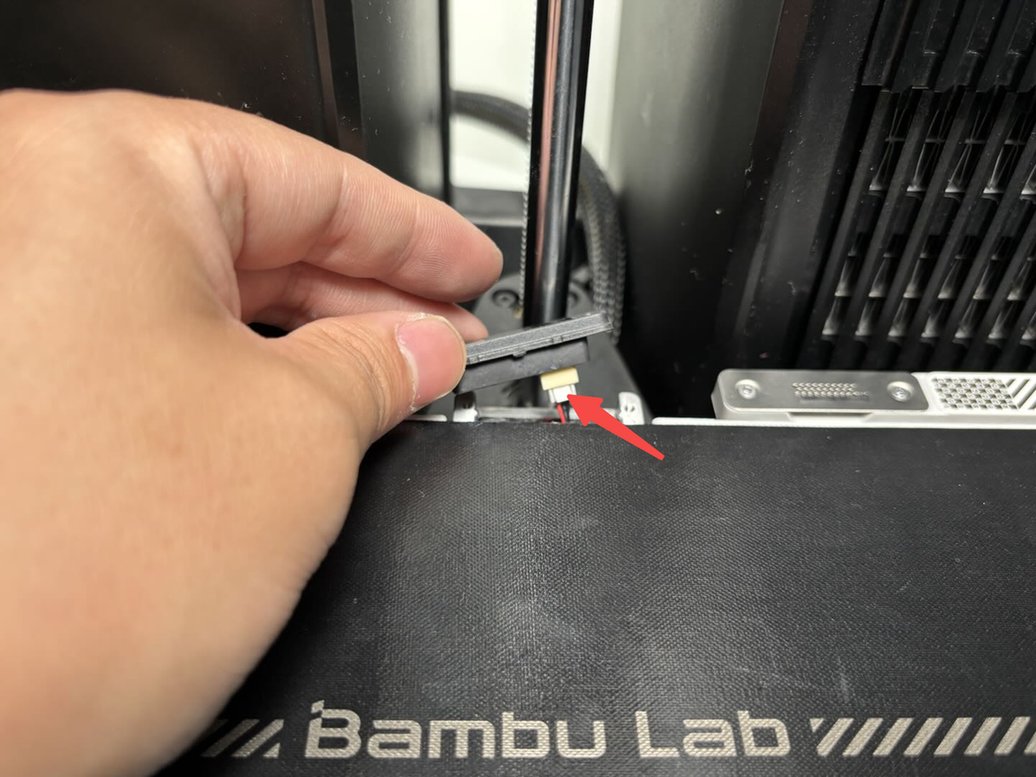

2. Use una llave Allen H1.5 para retirar los dos tornillos de fijación (M2x5) que sujetan el sensor de calibración de desplazamiento de boquilla. Levante el sensor de calibración hacia arriba y desconecte su conector.

Paso 2: Retirar el panel trasero, el conducto de purga y la cubierta de la placa AC

Consulte esta wiki Reemplazar placa AC/Placa AC para retirar en secuencia lo siguiente:

1. Panel trasero

2. Conducto de purga

3. Cubierta de la placa AC Dado que el reemplazo de la cama caliente no implica la placa AC, puede omitir los pasos relacionados con la retirada de la placa AC.

Paso 3: Desconectar el cable de la cama caliente

1. Dado que los dos cables que conectan la cama caliente con la placa MC ya fueron retirados en el Paso 2, puede omitir este paso. Los dos cables son:

• 3: Conector de indicador de estado H2D

• 4: Cable de señal de cama caliente

2. Después de retirar los cables de alimentación del módulo de calentamiento, use pinzas para presionar el clip del conector del cable de alimentación de la cama caliente y retire los cables de alimentación. Retire los 3 cables de alimentación uno por uno.

3. Retire el cable de tierra de la cama caliente del clip y retire la espuma. Use una llave Allen H2.0 para aflojar el tornillo de fijación de tierra de la cama caliente (STW3x5) y libere el cable de tierra.

4. Use una llave Allen H2.0 para aflojar el tornillo de fijación del clip del cable (BT3x12), abra el clip y extraiga los cables de la cama caliente. Luego, extraiga los cables de la brecha de la guía lateral y retirelos del clip detrás del deslizador del eje Z.

Paso 4: Retirar la cama caliente

1. Use una llave Allen H2.0 o pinzas para retirar las dos tapas de silicona ubicadas en los lados izquierdo y derecho de la cama caliente. Luego, use la llave Allen H2.0 para aflojar los 6 tornillos (M3x8) mostrados en las imágenes.

2. Después de retirar todos los cables y aflojar los tornillos, levante ligeramente la cama caliente y extraiga los cables de la cama desde el deslizador del eje Z. Retire los cables de las tiras de nailon uno por uno para evitar interferencias debido a la pequeña brecha del deslizador.

Instalar la cama caliente

Paso 1: Instalar la cama caliente

1. Pase los cables de la cama caliente a través de los pequeños agujeros del deslizador del eje Z. Primero, pase los cables conectados a la placa AC, luego doble los cables restantes y páselos a través.

Primero, puede pasar el cable rojo.

Debido a la estrechez del agujero, es necesario retirar las cubiertas de silicona de los cables azul y marrón respectivamente, y luego pasarlos a través del pequeño agujero uno por uno.

Después de pasar los cables rojo, azul y marrón, doble los cables restantes e introdúzcalos en el pequeño agujero, luego jalelos desde el otro extremo.

El estado final se muestra en la siguiente figura.

2. Incline ligeramente o levante la impresora (por favor sostenga la impresora con firmeza para evitar que caiga y cause daños) y tire manualmente de la correa para bajar los 3 deslizadores del eje Z hasta la parte inferior. Mantenga la cama caliente vertical para evitar interferencias con los deslizadores.

Nota: Tire de la correa hacia adelante y hacia atrás para confirmar la dirección hacia abajo.

Baje gradualmente los deslizadores Z hasta alcanzar su posición más baja.

3. Use una llave Allen H2.0 para apretar los dos tornillos de fijación del deslizador del eje Z (M3x35x8) presentes en los deslizadores izquierdo y derecho del eje Z.

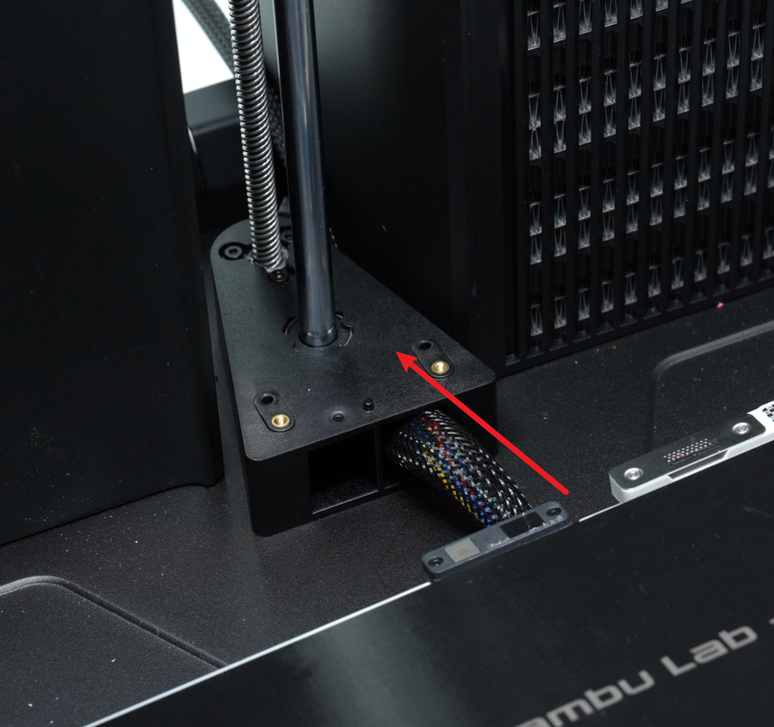

4. Pase completamente los cables de la cama caliente a través del deslizador del eje Z, alinee la cama caliente con los 3 deslizadores del eje Z y apriete los 6 tornillos de fijación (M3x8).

5. Vuelva a instalar las cubiertas de silicona en los deslizadores frontales del eje Z.

Paso 2: Retirar los tornillos de fijación del deslizador del eje Z y levantar la cama

1. Use una llave Allen H2.0 para retirar los 4 tornillos de fijación del deslizador del eje Z (M3x35x8).

2. Incline ligeramente o levante la impresora (por favor sostenga la impresora con firmeza para evitar que caiga y cause daños) y tire manualmente de la correa para levantar los 3 deslizadores del eje Z hasta la mitad de la máquina. Mantenga la cama caliente vertical para evitar interferencias con los deslizadores.

Nota: Tire de la correa hacia adelante y hacia atrás para confirmar la dirección hacia arriba.

Paso 3: Conectar los cables de la cama caliente

1. Coloque los cables de la cama caliente en el clip de cables y use una llave Allen H2.0 para apretar el tornillo de fijación del clip (ST3x12).

2. Conecte los 3 cables de alimentación (marrón, azul y rojo) a la placa AC con el lado del clip hacia afuera.

Consulte la imagen para las conexiones correctas: arriba a la izquierda es marrón, arriba a la derecha es azul y abajo es rojo.

3. Pase el alambre de tierra a través del agujero del tornillo, utilice una llave Allen H2.0 para fijar la cama caliente a la base de la impresora, asegure el alambre de tierra en el clip de sujeción y vuelva a aplicar la espuma.

4. El cable de señal de la cama caliente y el conector del indicador de estado se instalarán en el Paso 4.

Paso 4: Instalar la cubierta del cable de la placa AC, el conducto de purga y el panel trasero

Consulte esta Wiki para instalar los siguientes elementos en secuencia:

1. Cubierta de la placa AC
2. Conducto de purga
3. Panel trasero

Reemplazar placa AC/placa AC

Paso 5: Instalar el indicador de estado y la bobina de calibración de desplazamiento de boquilla

1. El indicador de estado tiene dos filas de clips. Alinee la fila frontal más larga de clips con los agujeros de la cama caliente, introdúzcalos y tire hacia adelante para bloquearlos en su lugar. Luego, empuje el indicador de estado hacia arriba para bloquear los clips traseros y reconectar el conector.

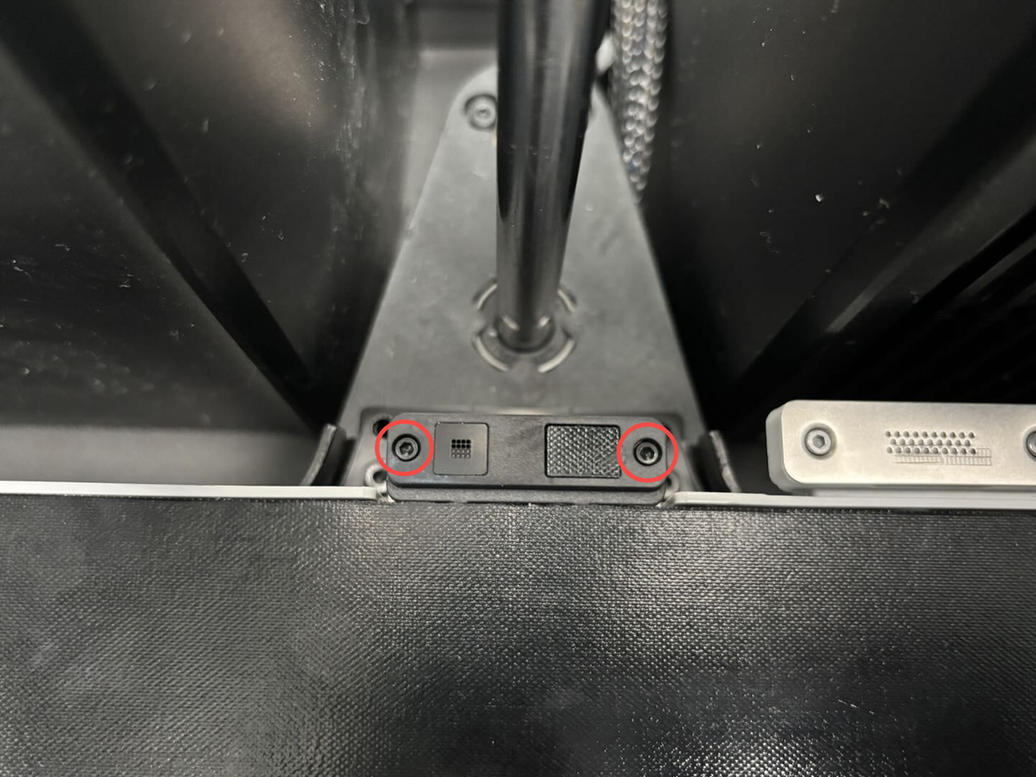

2. Asegúrese de que la bobina de calibración de desplazamiento de boquilla esté conectada al conector de la cama caliente y utilice una llave Allen H1.5 para apretar los 2 tornillos de fijación (M2x5).

Paso 6: Nivelación de cama a alta temperatura

Después de reemplazar la cama caliente, es necesario realizar una nivelación de cama a alta temperatura para evitar operaciones anormales en la impresora. Toque en la pantalla "Configuración" > "Calibración" > "Calibración de impresión", marque "Nivelación de cama a alta temperatura" y inicie el proceso de calibración.

Verificar la funcionalidad

Conecte el cable de alimentación y encienda la impresora, inicie una impresión y confirme si la función de la cama caliente funciona correctamente.

Especificaciones y cantidades de tornillos

Especificaciones y cantidades de tornillos involucrados en el reemplazo de la cama caliente H2D (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
