Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Tensión de correa XY y polea de seguimiento
El tensión de correa XY y la polea de seguimiento están montadas en la parte trasera de la impresora y se fijan al tensión de correa XY con un único tornillo.
Las piezas de repuesto para el tensión de correa XY y la polea de seguimiento incluyen lo siguiente:
-

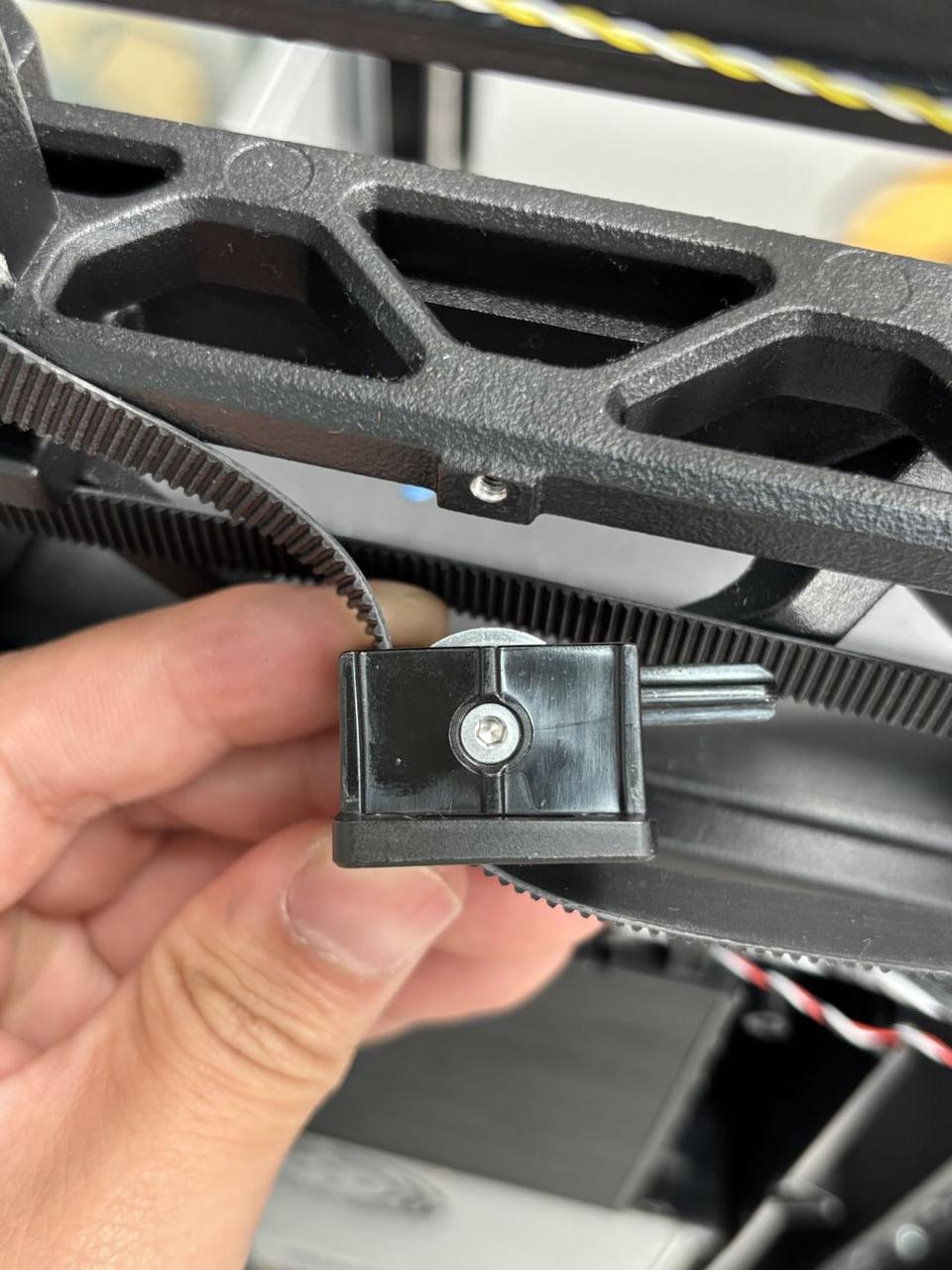

Polea de seguimiento * 1
-
Arandela de grafito - Para montar poleas de seguimiento en la estructura solamente * 2
-
Polea de seguimiento regular - Para montar poleas de seguimiento en la estructura solamente * 1
-
Eje de polea de seguimiento - Para montar poleas de seguimiento en la estructura solamente * 1
Cuándo utilizar
-
La correa roza el borde de la polea de seguimiento, causando ruido anormal.
-
La polea de seguimiento está dañada.
Especificaciones y cantidades de tornillos involucrados en el reemplazo del tensión de correa XY y la polea de seguimiento del H2D (se recomienda guardar adecuadamente los tornillos retirados para evitar su pérdida):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daño electrónico y peligros de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder de manera oportuna y brindar la asistencia necesaria.
Reemplazar el tensión de correa XY y la polea de seguimiento
Paso 1: Retire el panel trasero
Consulte la siguiente Wiki para instrucciones sobre cómo retirar el panel trasero:

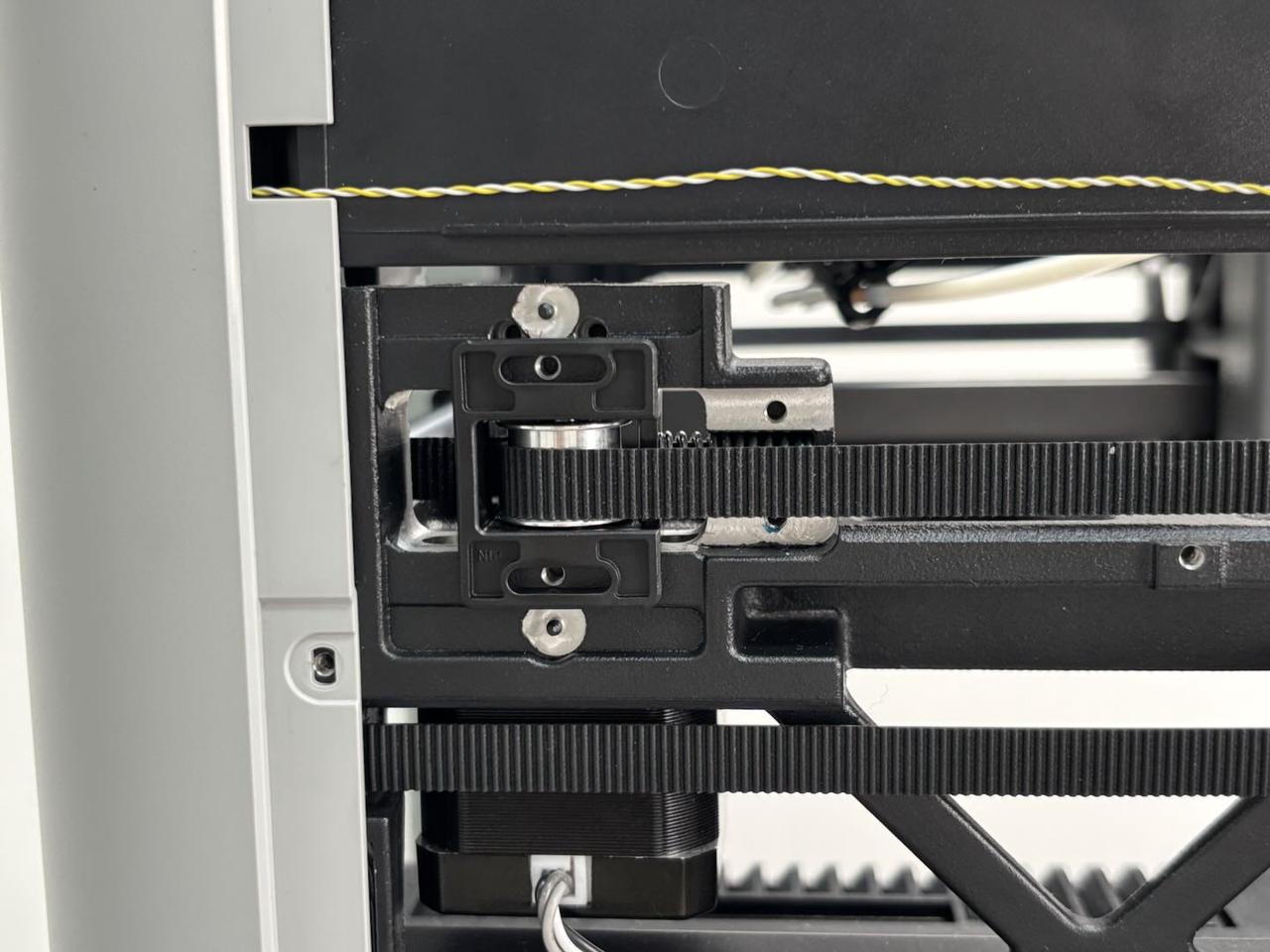

Paso 2: Retire la placa de presión del tensioner

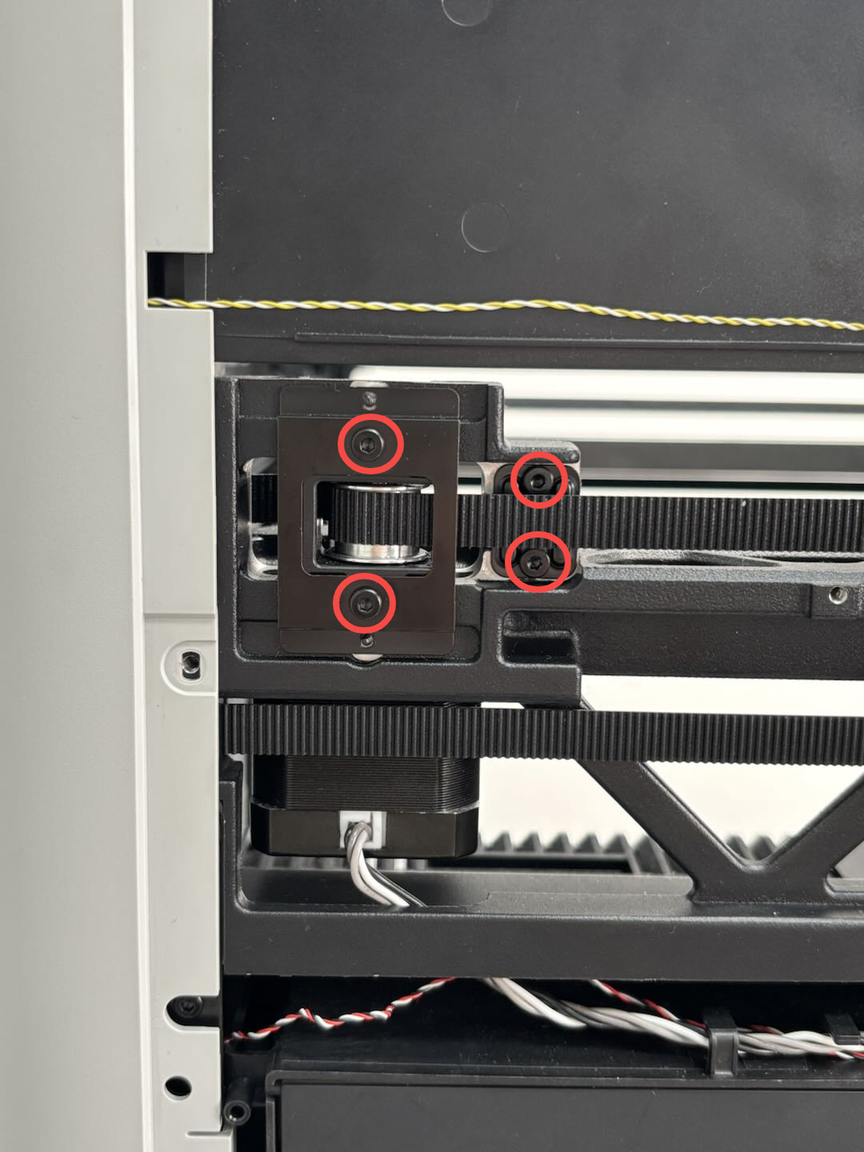

Utilice una llave Allen H2.0 para retirar 2 tornillos (M3x6) que fijan la placa de presión del tensioner y 2 tornillos (M3x6) que fijan el soporte del tensioner.
Hay 2 poleas de seguimiento del tensioner en la parte trasera (una en cada lado). Reemplace solo la polea de seguimiento que requiere reemplazo.
Paso 3: Retire el tensión de correa XY

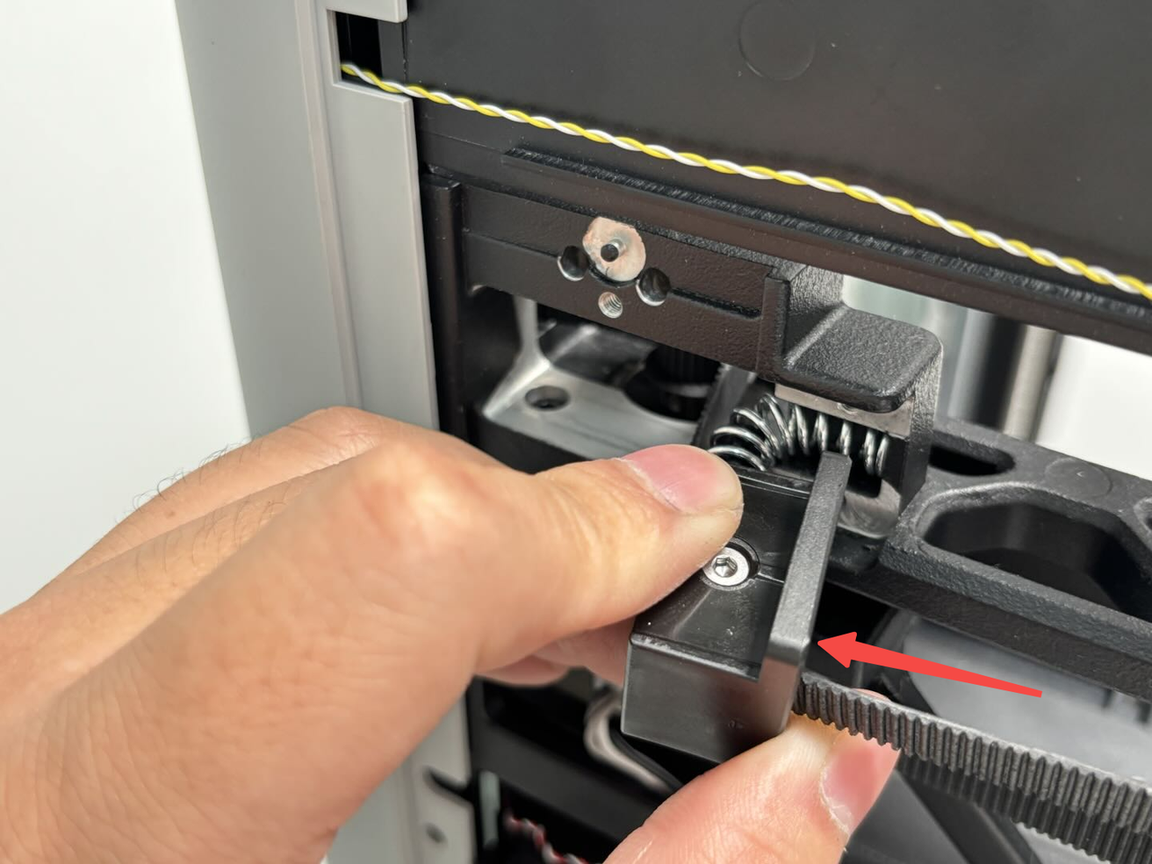

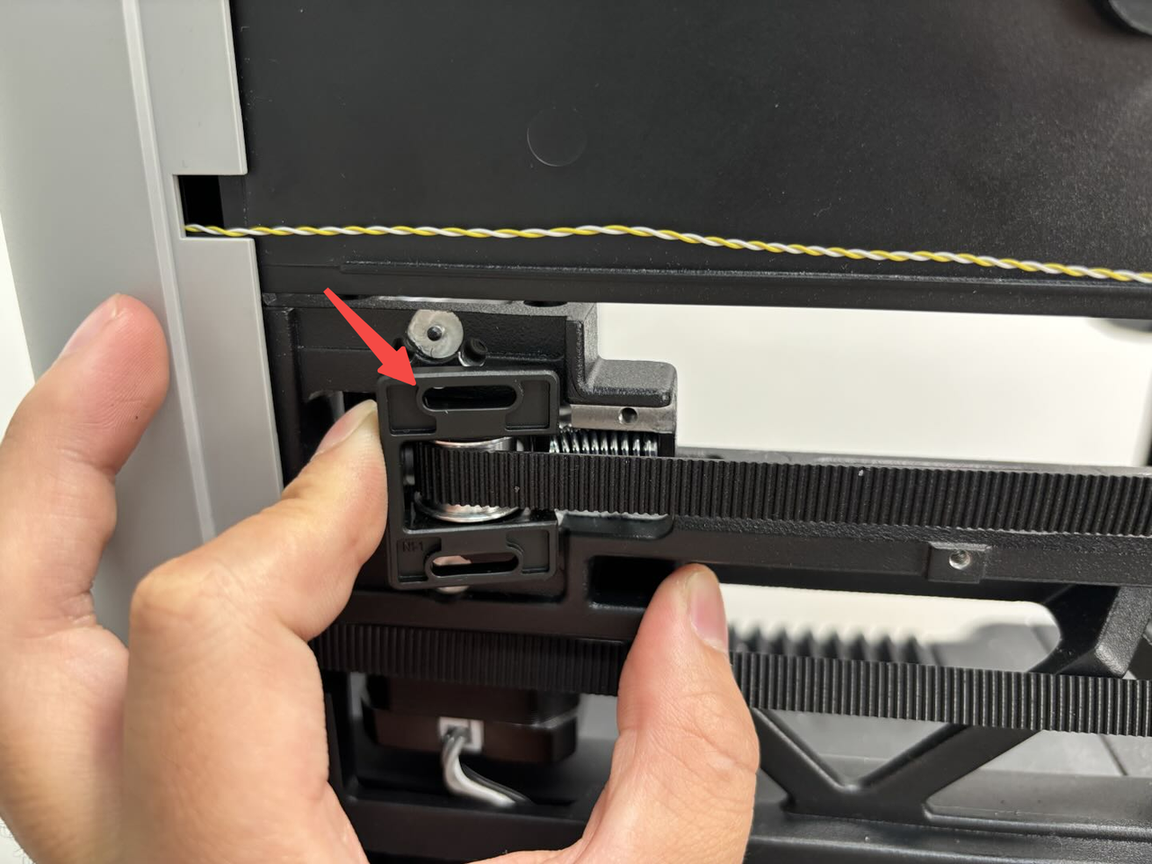

Utilice los dedos para empujar el lado izquierdo del tensión de correa XY e inclinarlo hacia afuera para retirarlo. Si el tensión está atascado, evite usar fuerza excesiva para prevenir daños.
Se requiere cierta fuerza para este paso.
Paso 4: Retire el tensión de correa XY y la polea de seguimiento

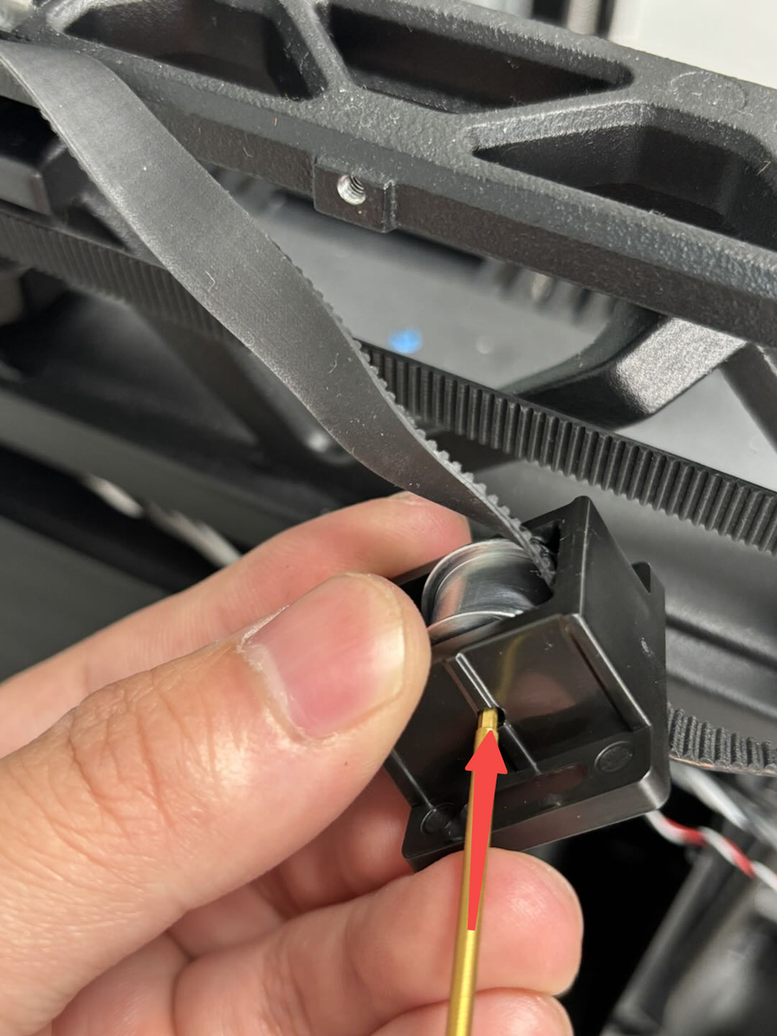

Utilice una llave Allen H2.0 para aflojar el eje de la polea de seguimiento, luego retire el eje. Puede levantar el eje mientras lo afloja usando la llave Allen. Si aún no se puede retirar, empuje la polea de seguimiento hacia arriba desde la parte inferior del tensión.
Instalar el tensión de correa XY y la polea de seguimiento
Paso 1: Instalar el tensión de correa XY y la polea de seguimiento

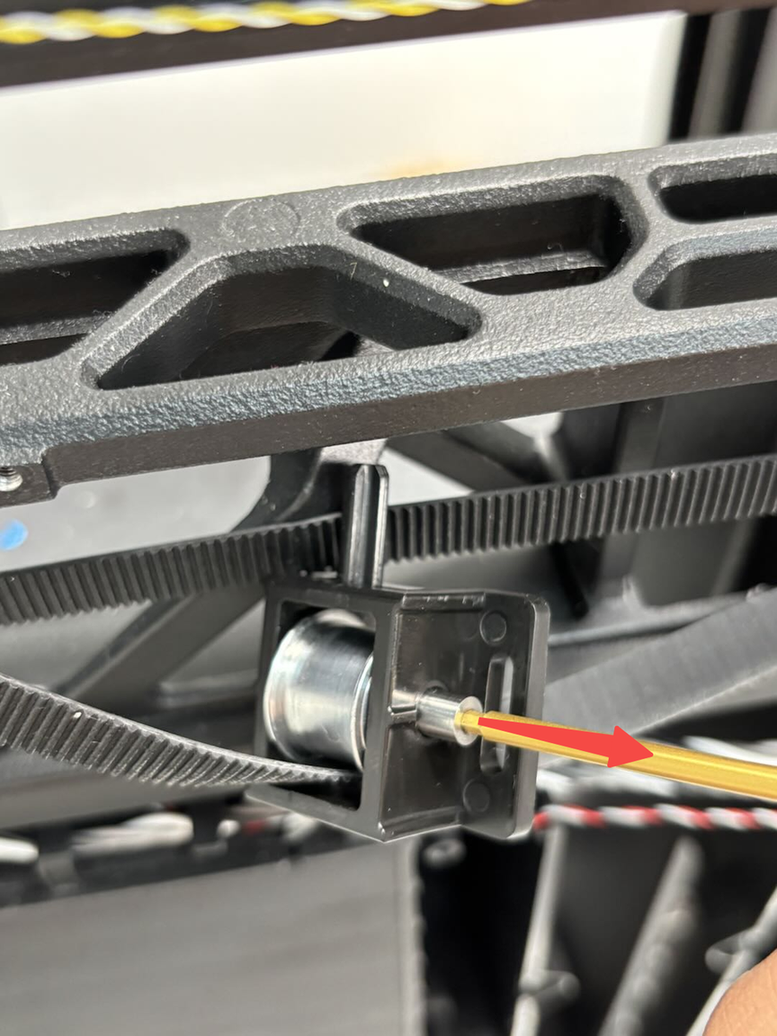

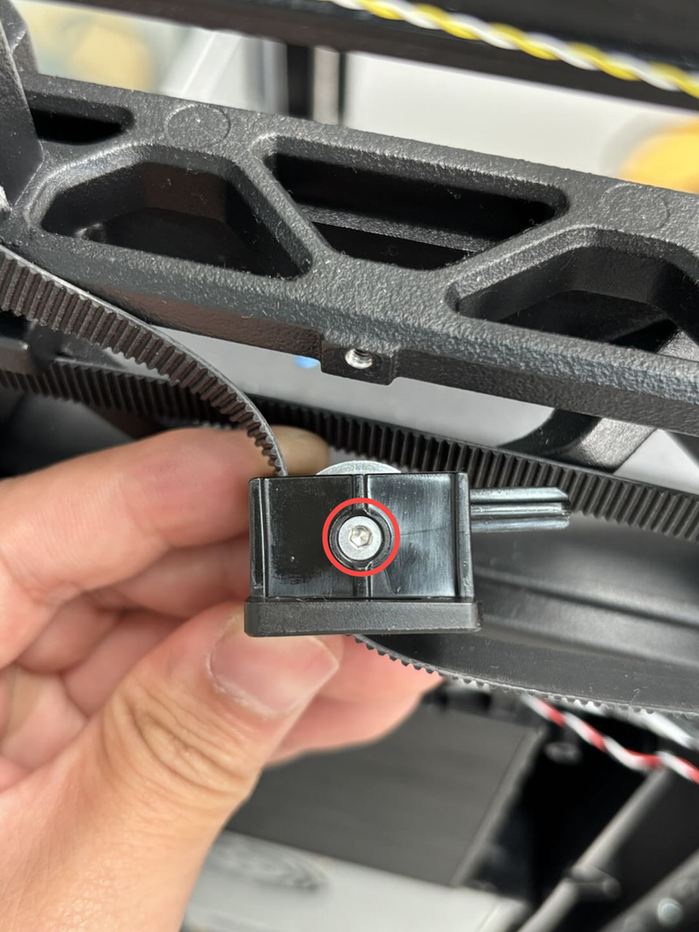

Coloque el nuevo tensión de correa XY y la polea de seguimiento en el tensión de correa XY, inserte el eje de la polea de seguimiento y apriételo utilizando una llave Allen H2.0.
Paso 2: Instalar el tensión de correa XY en la impresora

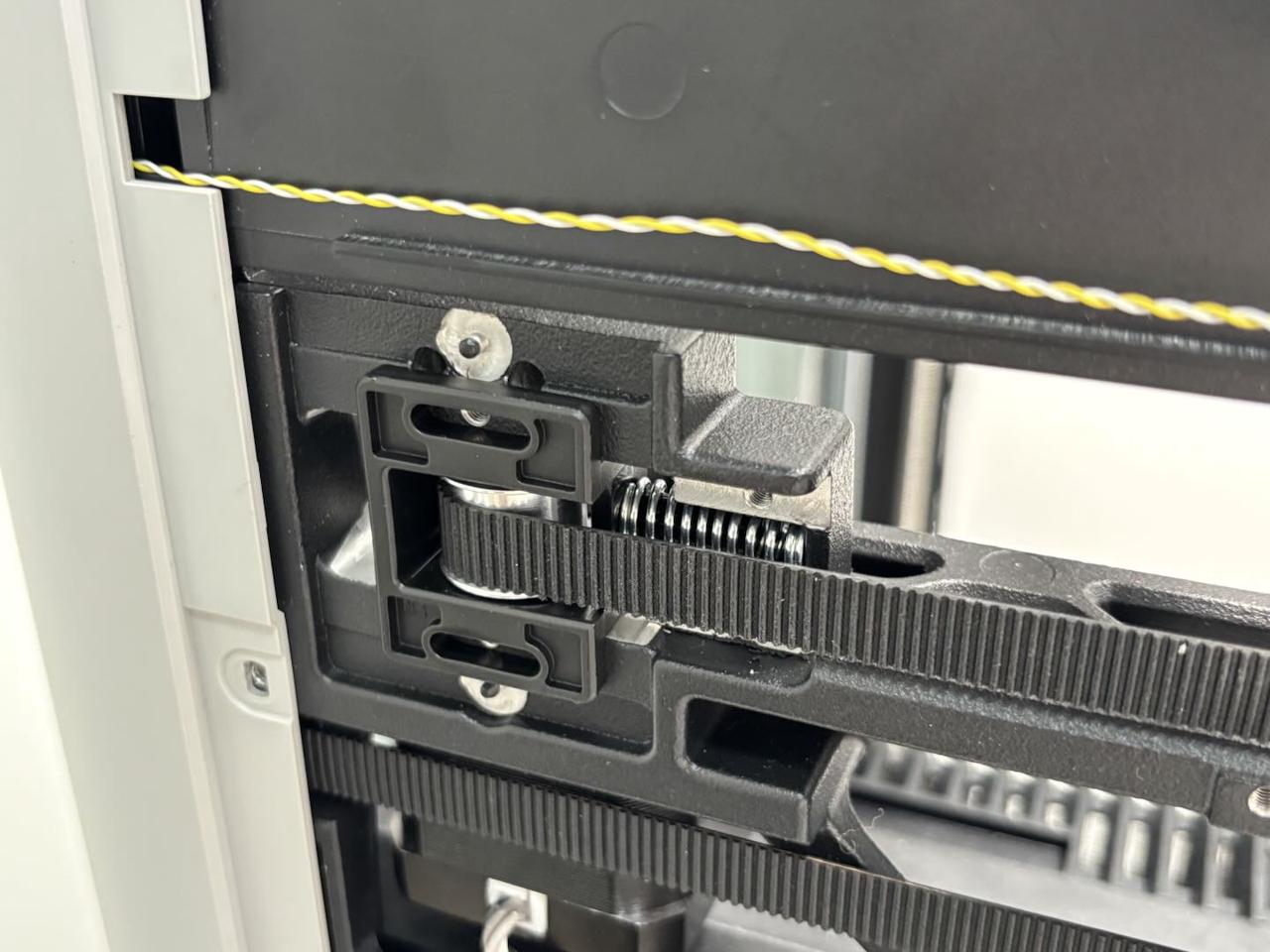

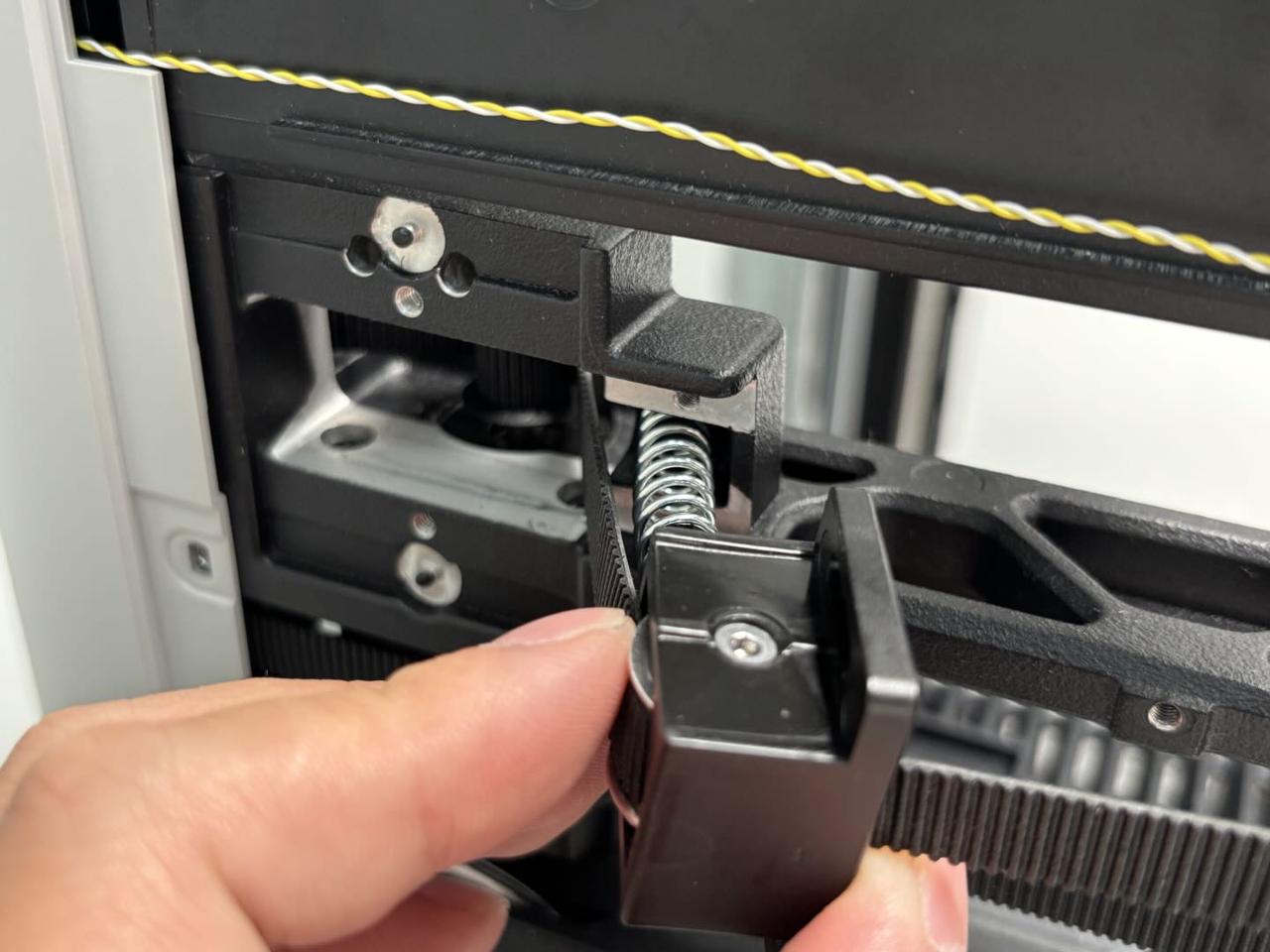

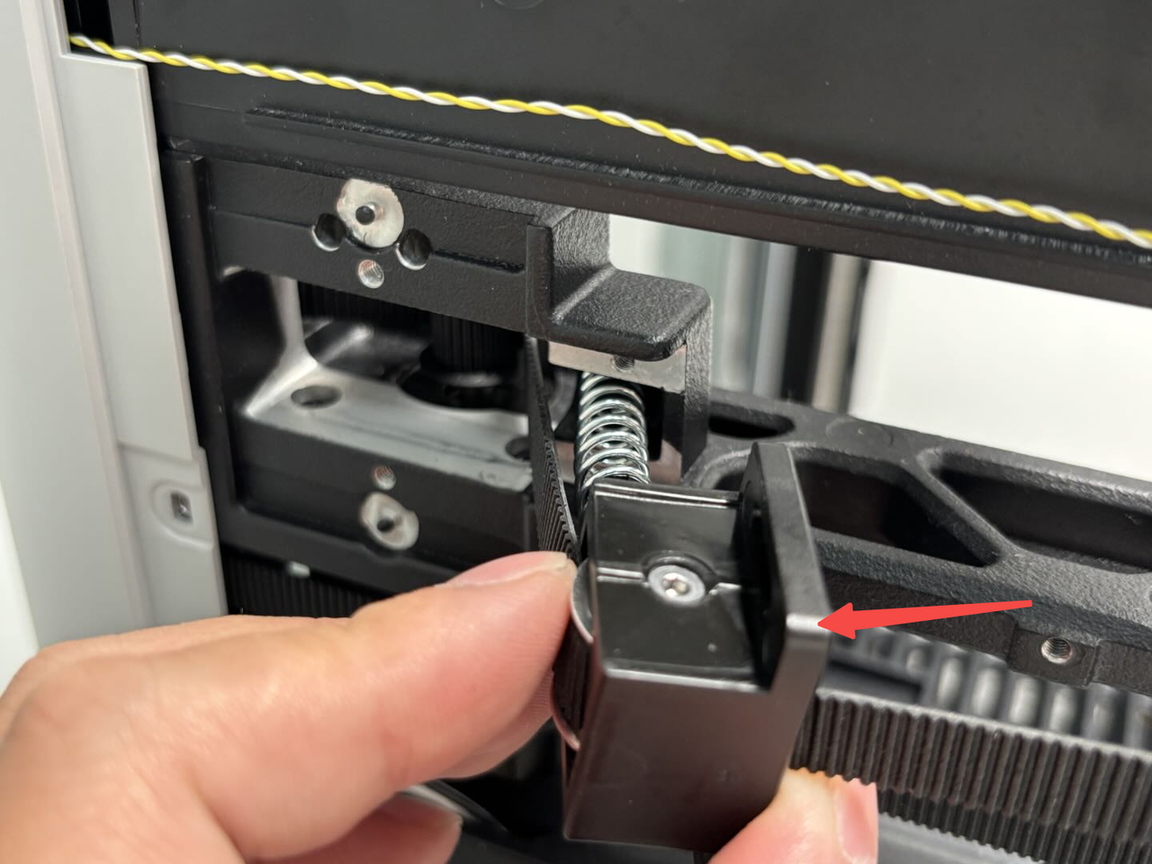

Inserte el resorte en el eje del soporte del tensioner, luego inserte verticalmente el resorte en la estructura de la impresora. Empuje el tensión hacia la izquierda con fuerza para asegurarlo en la impresora.
Paso 3: Instalar el soporte del tensioner y la placa de presión
Después de alinear la placa de presión del tensioner con los agujeros de tornillo, utilice una llave Allen H2.0 para apretar los 2 tornillos de fijación de la placa de presión (M3x6) y los 2 tornillos de fijación del soporte del tensioner (M3x6).
Paso 4: Instalar el panel trasero
Consulte la siguiente Wiki para instrucciones sobre cómo instalar el panel trasero de la impresora:
Verifique la funcionalidad
El cabezal se mueve normalmente, la polea de seguimiento del tensioner gira sin ruido anormal y no hay mensaje de error que indique frecuencia de resonancia baja/anormal de la correa.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
