Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y H2C.
Placa de puerto USB

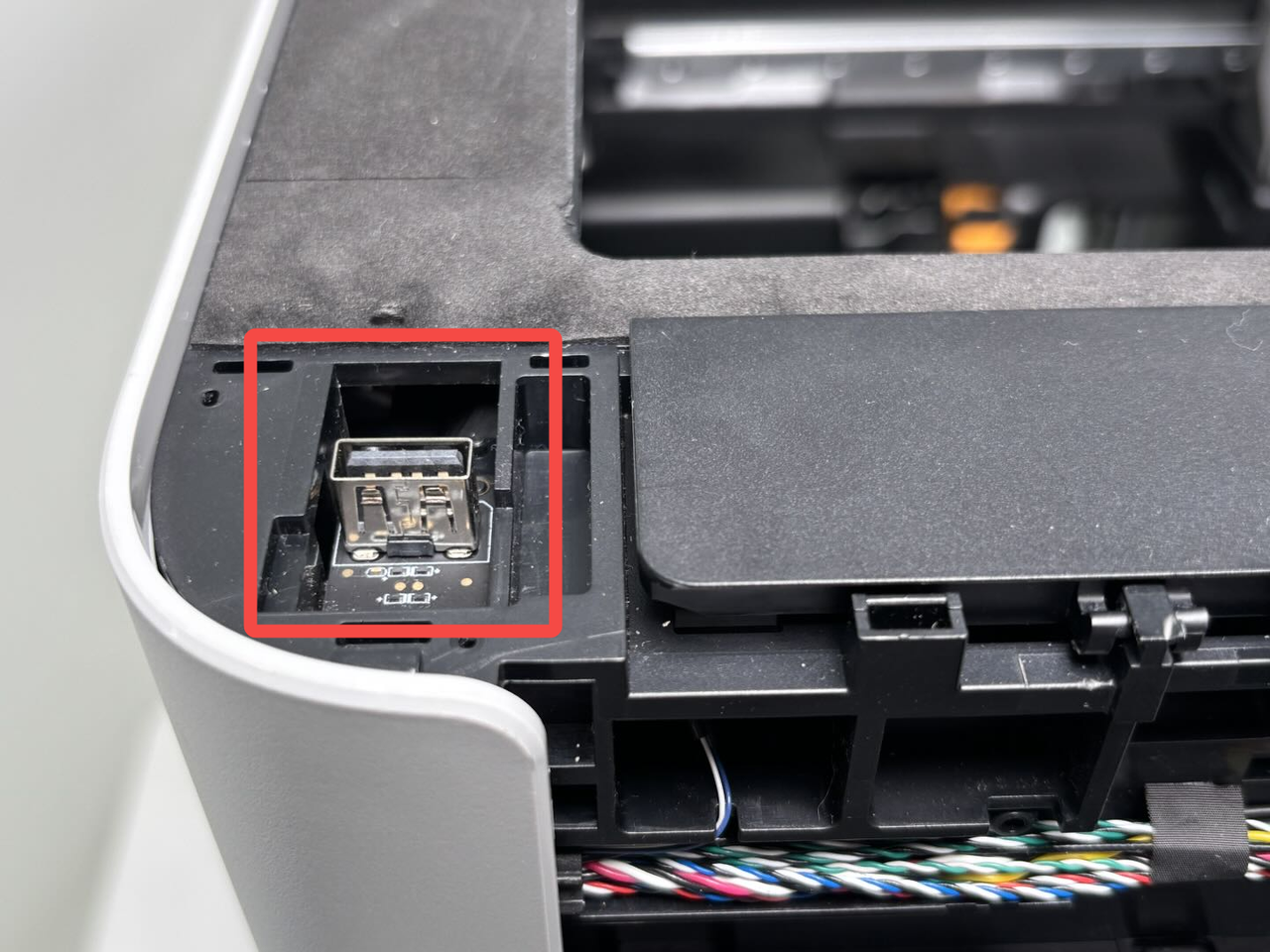

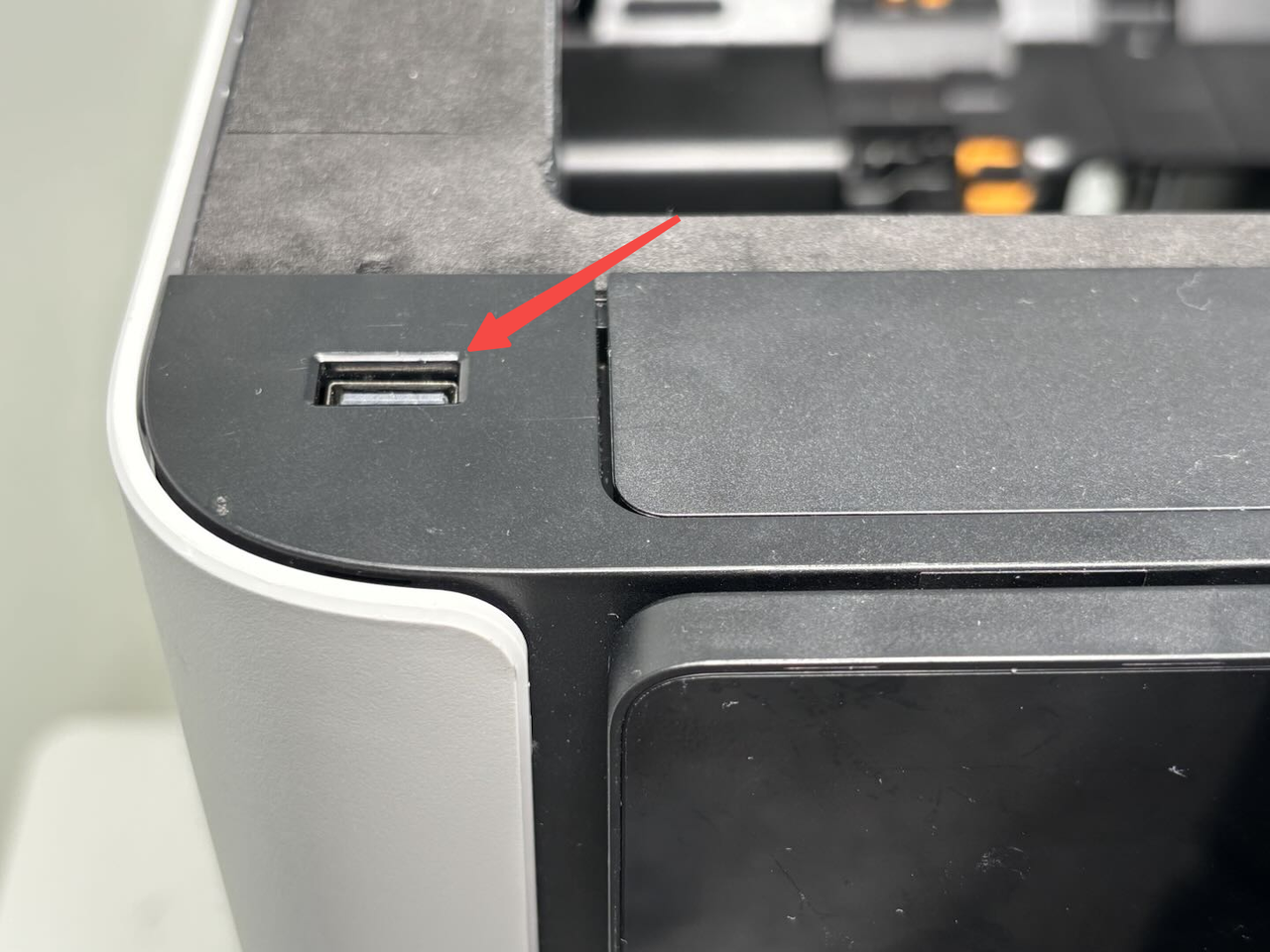

La placa de puerto USB está instalada en la parte superior de la impresora.

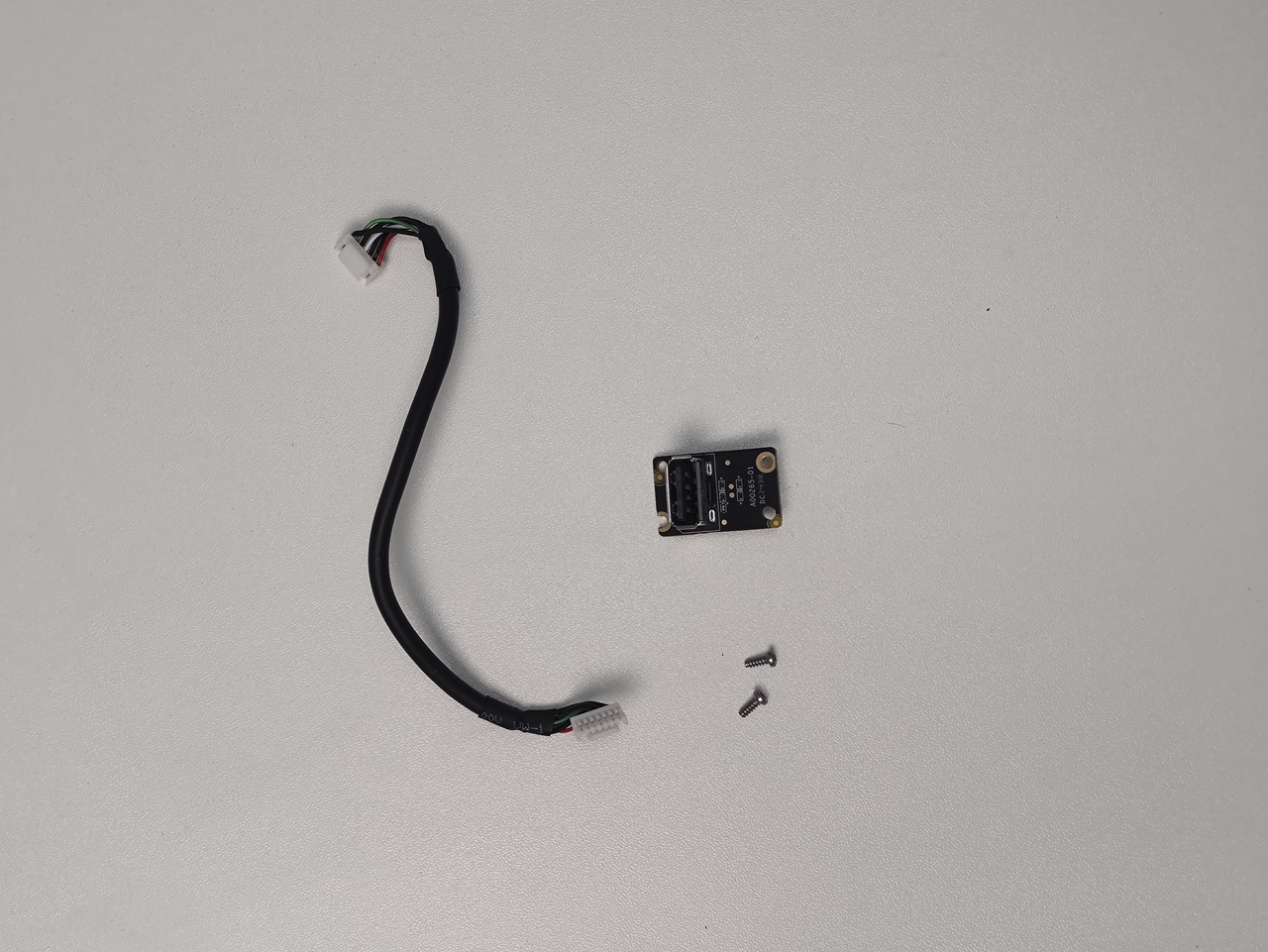

Las piezas de repuesto de la placa de puerto USB incluyen lo siguiente:
-
Placa de puerto USB * 1
-
Conector de placa de puerto USB * 1 (no es necesario reemplazar el cable si no está dañado)
-
Tornillos BT2x5 - utilizados para fijar la placa de puerto USB * 2
Cuándo utilizar
-
Cuando la interfaz USB esté dañada o anormal, debe reemplazarse;
-
Cuando el cable de la placa de puerto USB esté dañado, debe reemplazarse.
Herramientas y materiales necesarios
-
Nueva placa de puerto USB
-
Llave Allen H1.5
Especificaciones y cantidad de tornillos involucrados en el reemplazo de la placa de puerto USB/H2D del conector de placa de puerto USB (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):
Nota: Si solo se reemplaza la placa de puerto USB, solo es necesario remover los tornillos de fijación de la tapa frontal y la placa de puerto USB.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Reemplazar la placa de puerto USB
Retirar la placa de puerto USB
Paso 1: Retirar la tapa frontal

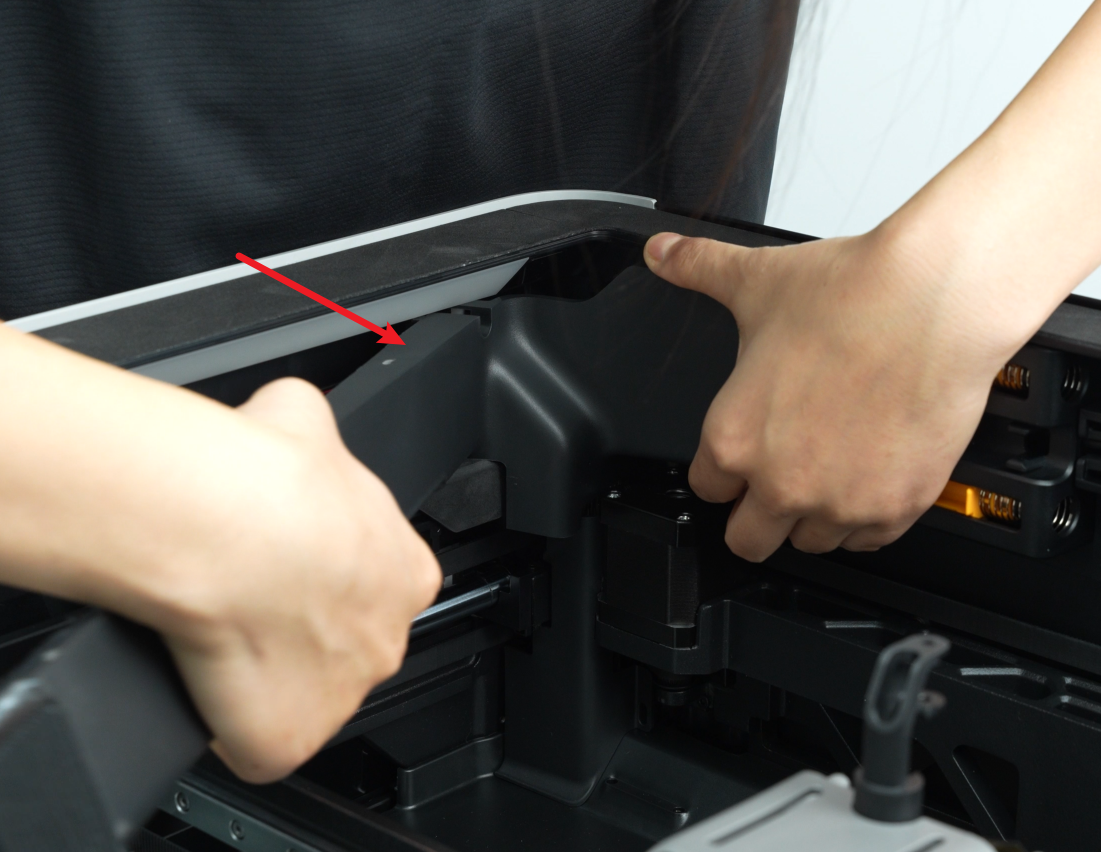

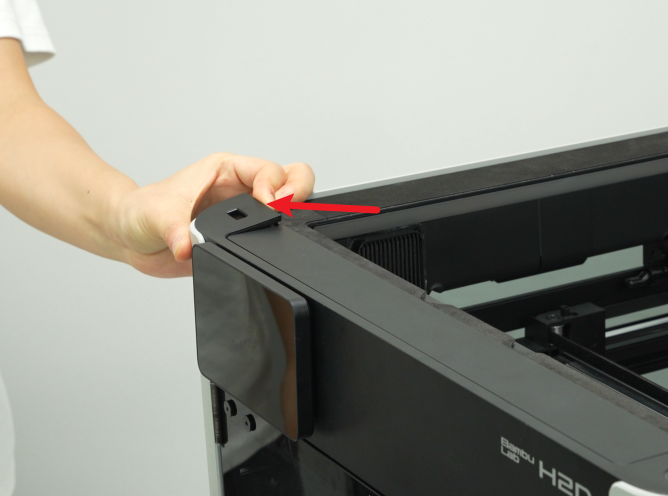

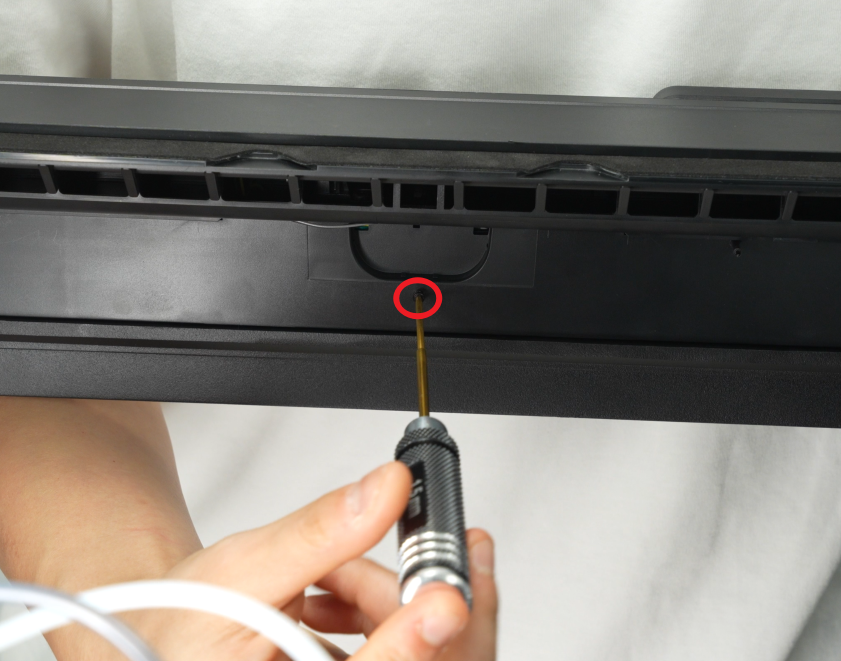

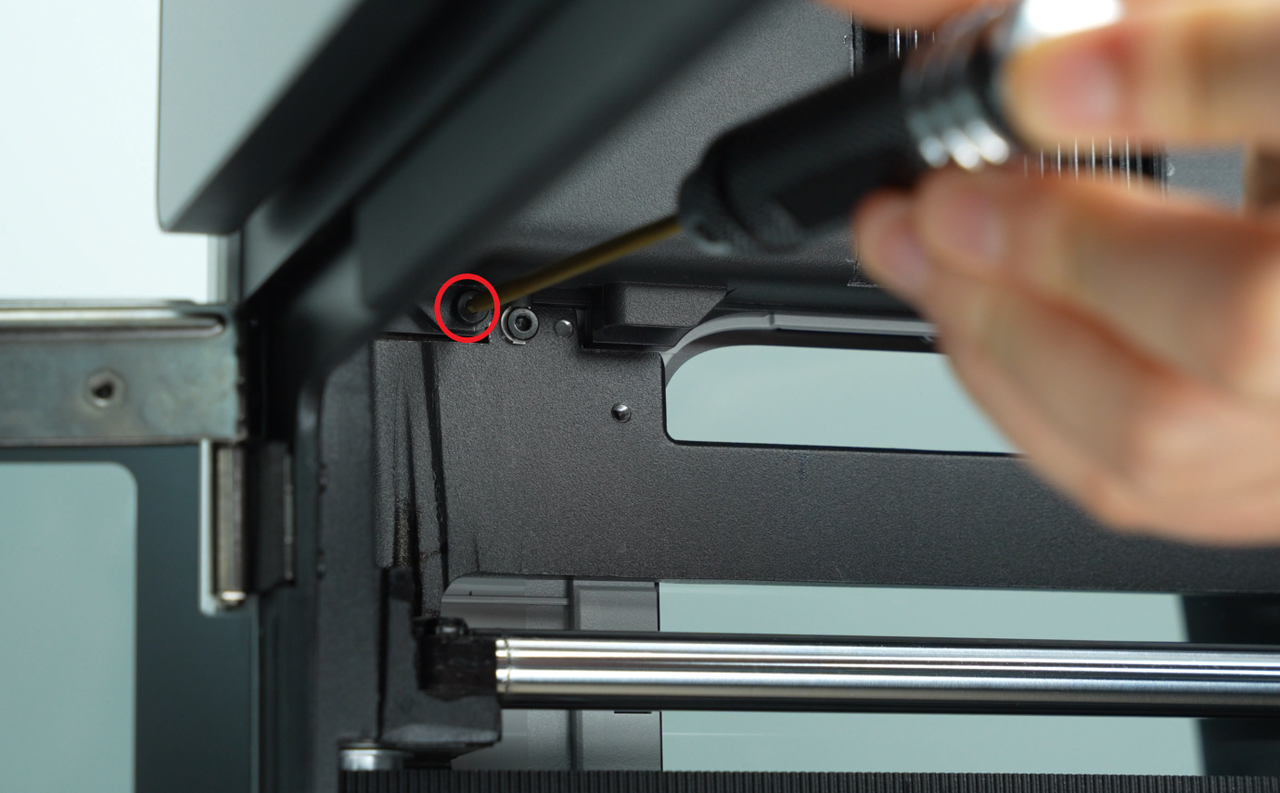

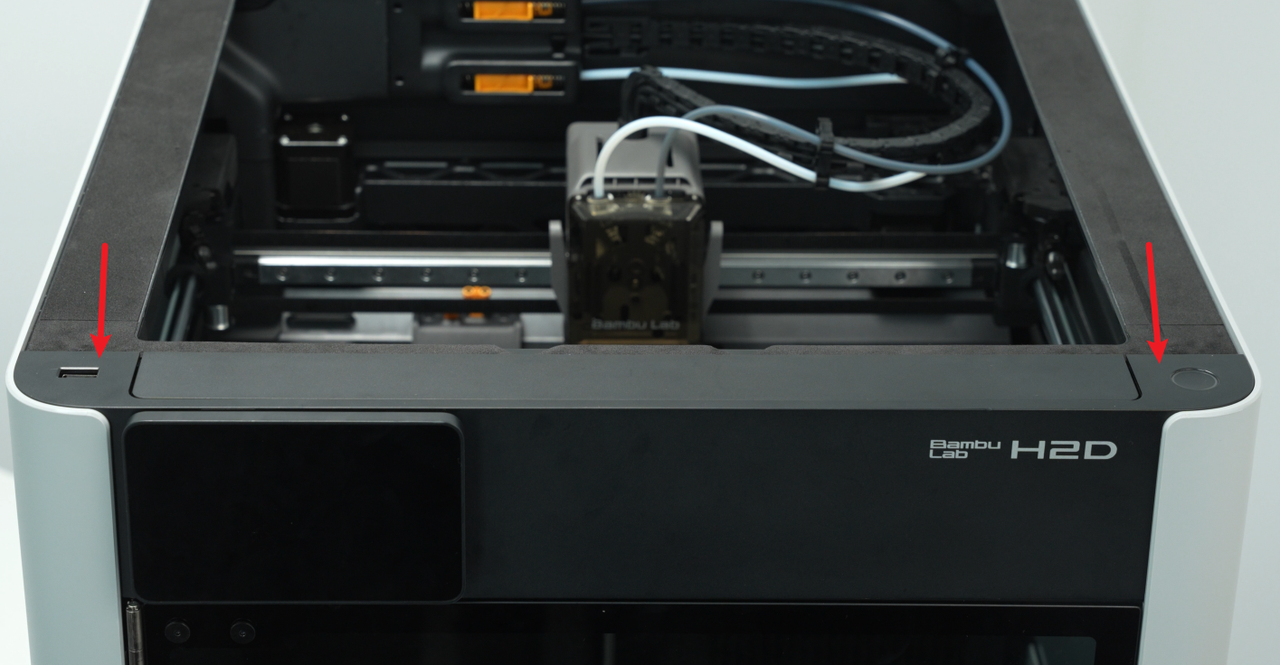

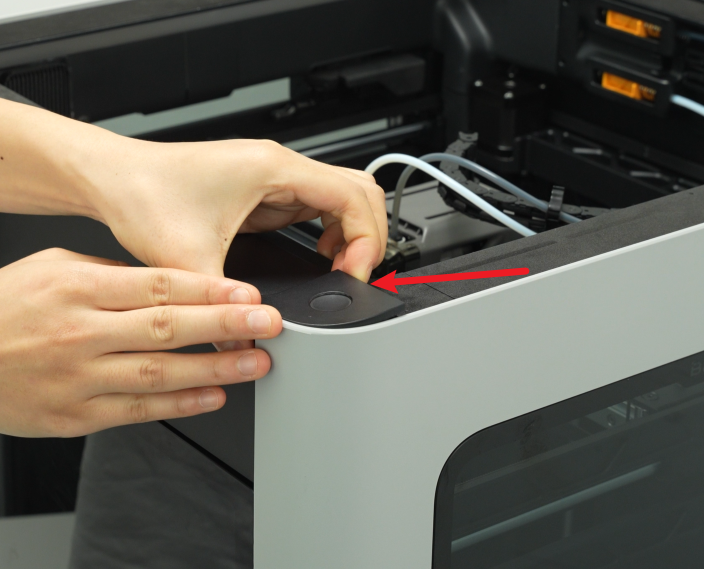

- Utilice una llave Allen H1.5 para retirar un tornillo de fijación (BT2×12), luego sostenga el enganche en el lado izquierdo de la tapa frontal con la mano, desenganche el lado superior izquierdo de la tapa frontal y luego abra el lado superior derecho:

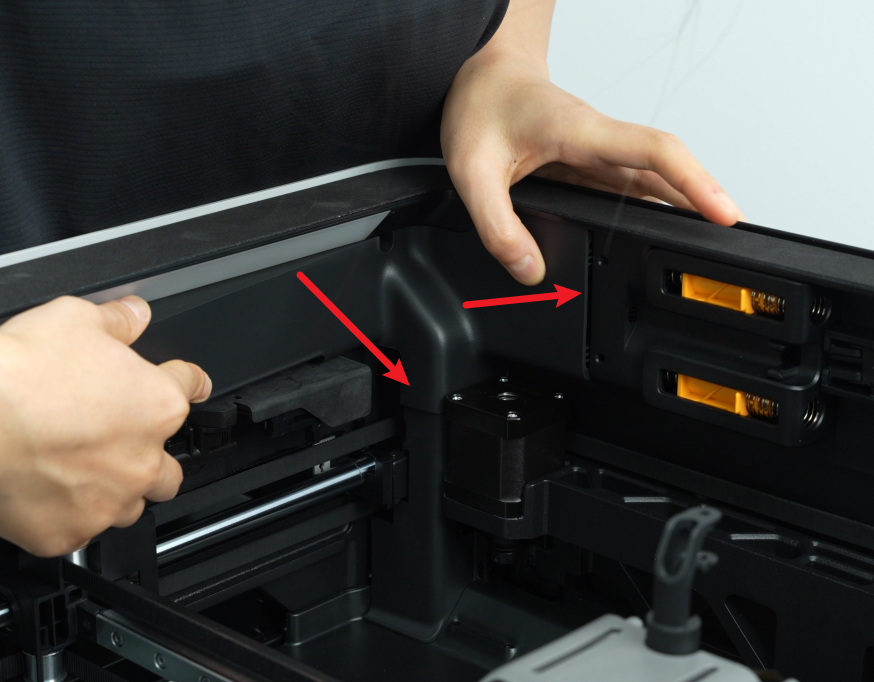

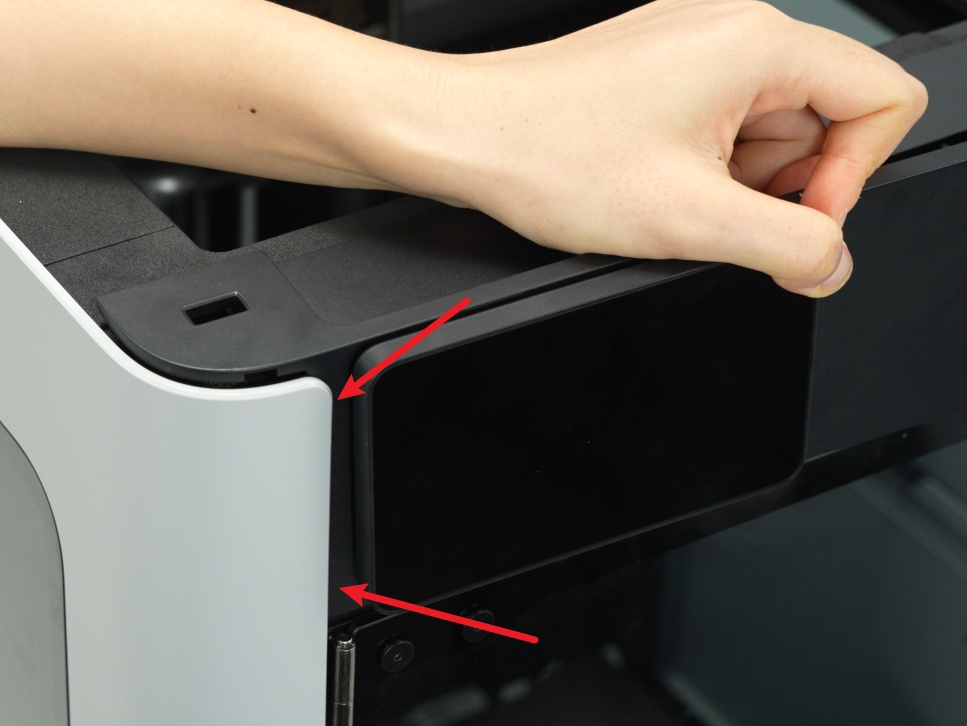

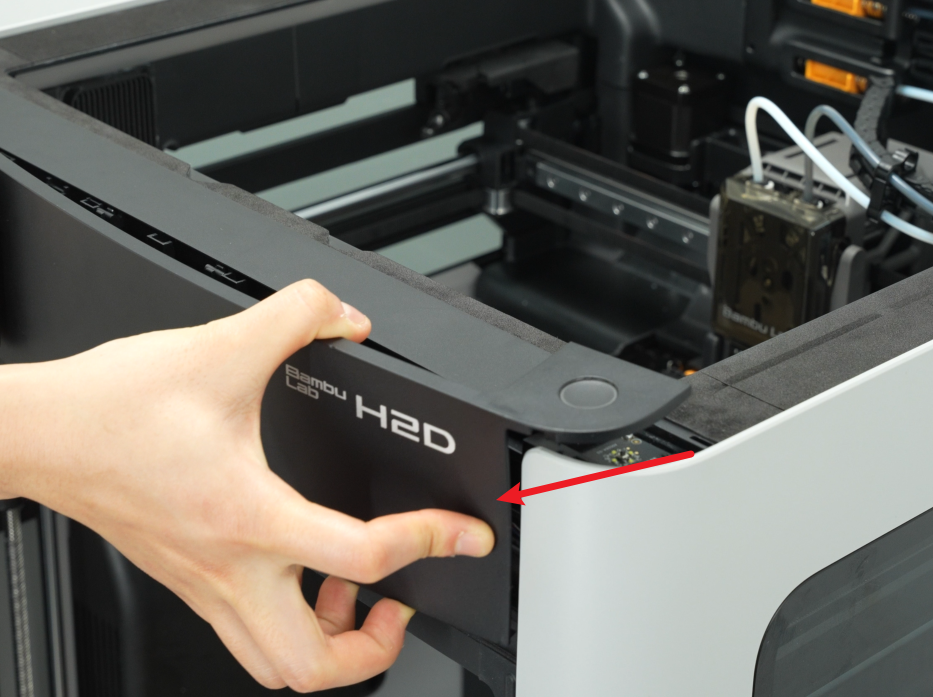

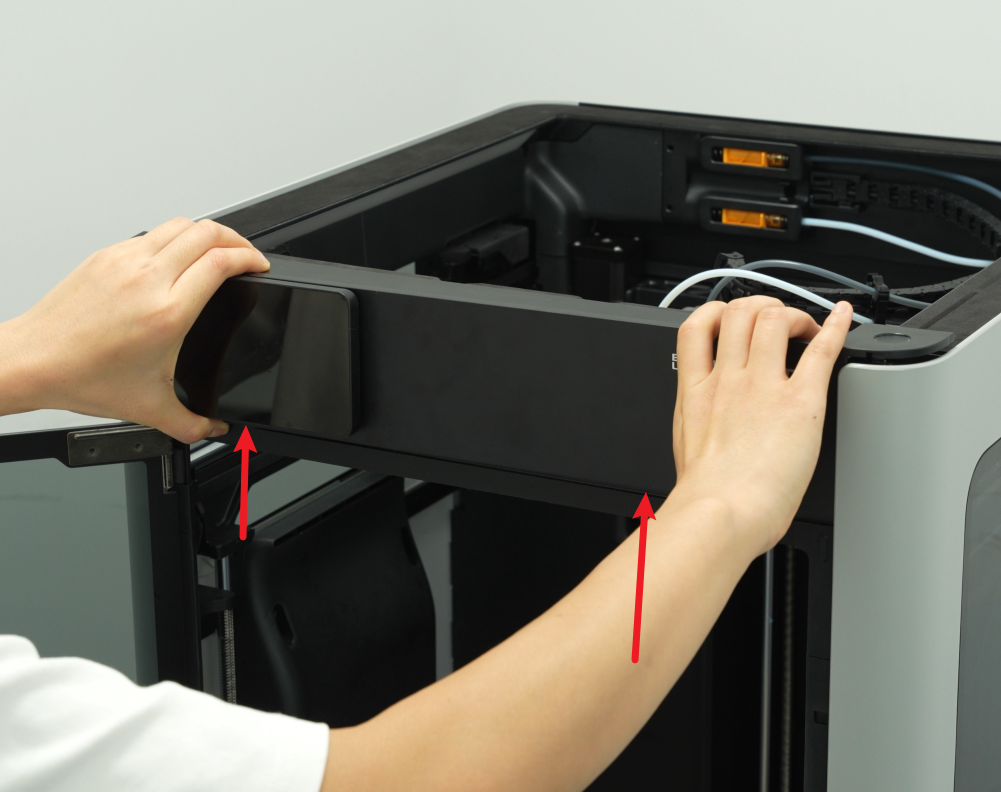

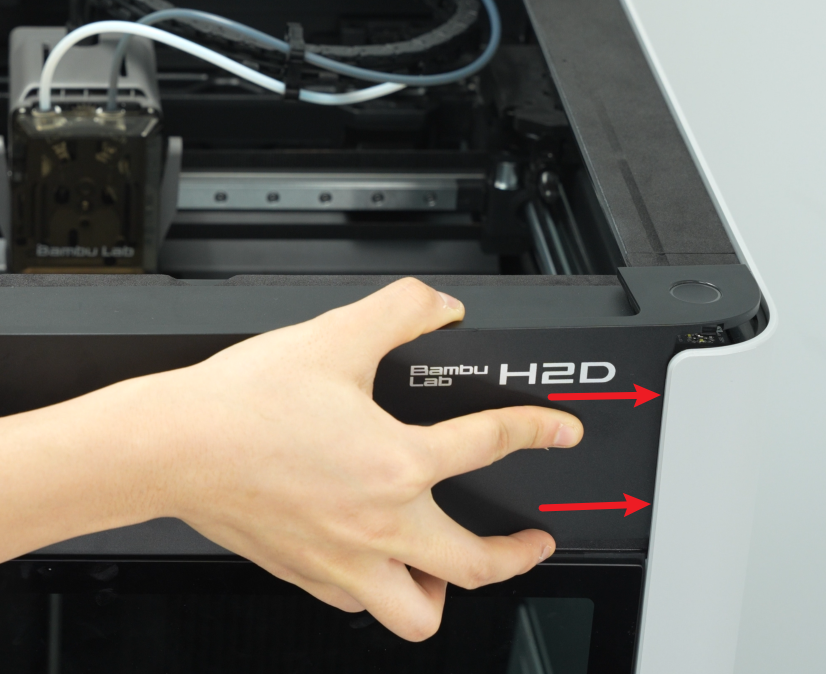

- Luego coloque los pulgares en la parte inferior de la tapa frontal y empuje hacia arriba para liberar el cardán de la tapa frontal. Luego sostenga el lado derecho de la tapa frontal para doblarla ligeramente y saque el lado derecho de la tapa frontal desde debajo del panel lateral derecho.
¡Extraiga con cuidado para evitar dañar el FPC de pantalla!

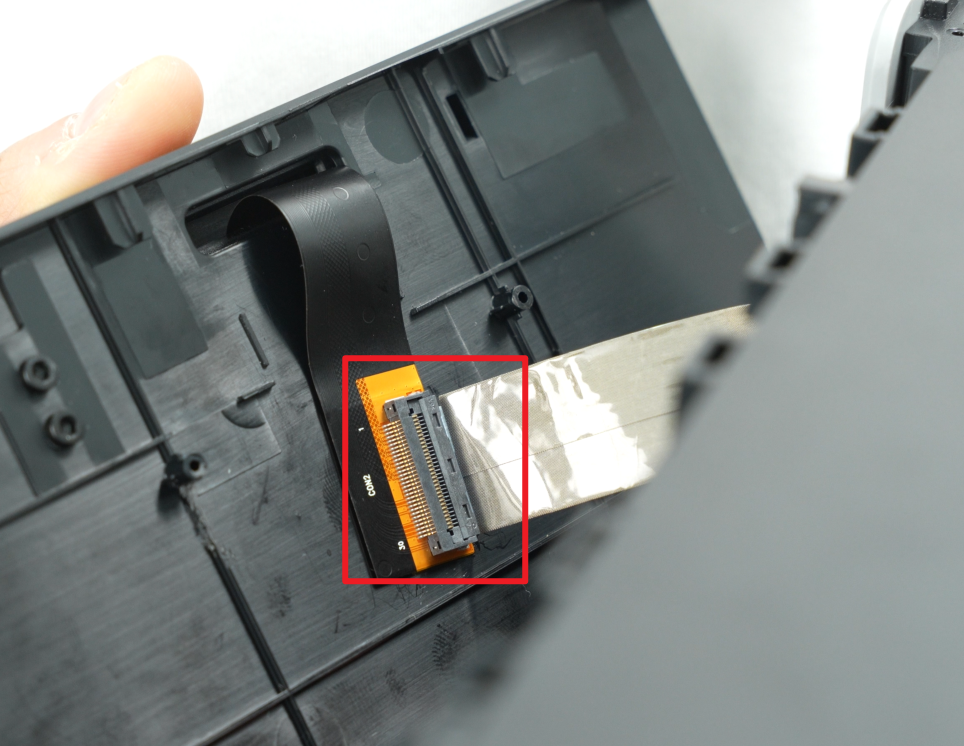

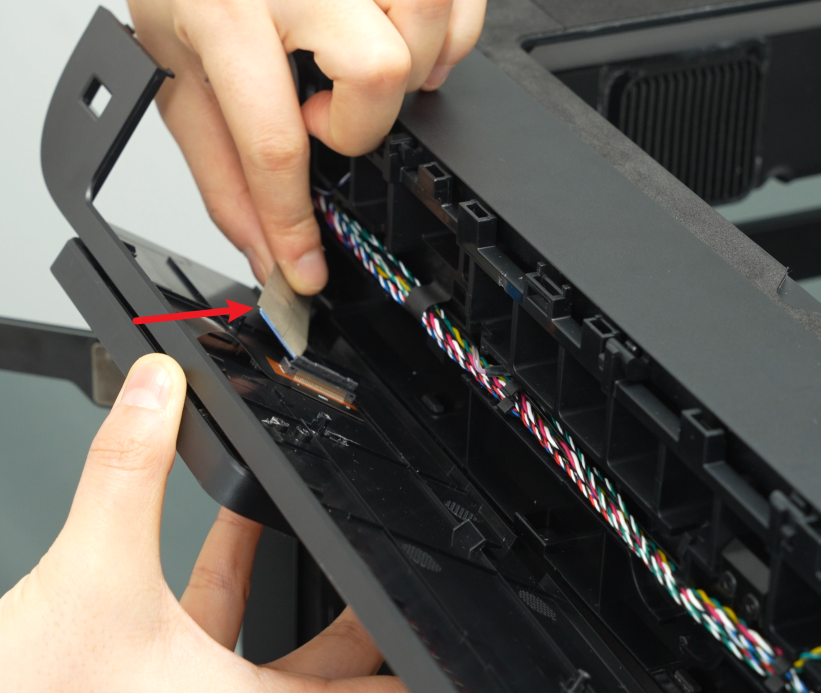

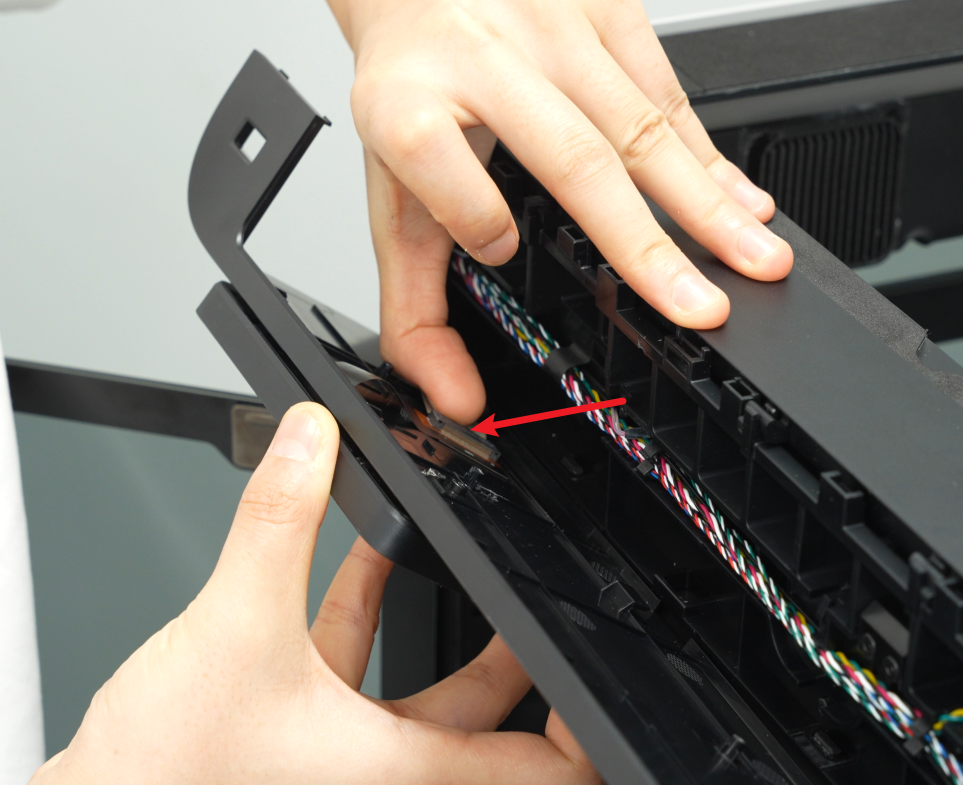

- Después de sacar el lado derecho de la tapa frontal de la impresora, gire cuidadosamente la tapa frontal para exponer la interfaz entre la pantalla y el FPC de pantalla. Afloje el enganche del cable de pantalla hacia arriba y luego retire el cable de pantalla del enganche.
Si tiene preguntas sobre el proceso de retirar la tapa frontal, puede consultar esta Wiki: Reemplazar tapa frontal H2D
Paso 2: Retirar la placa de puerto USB

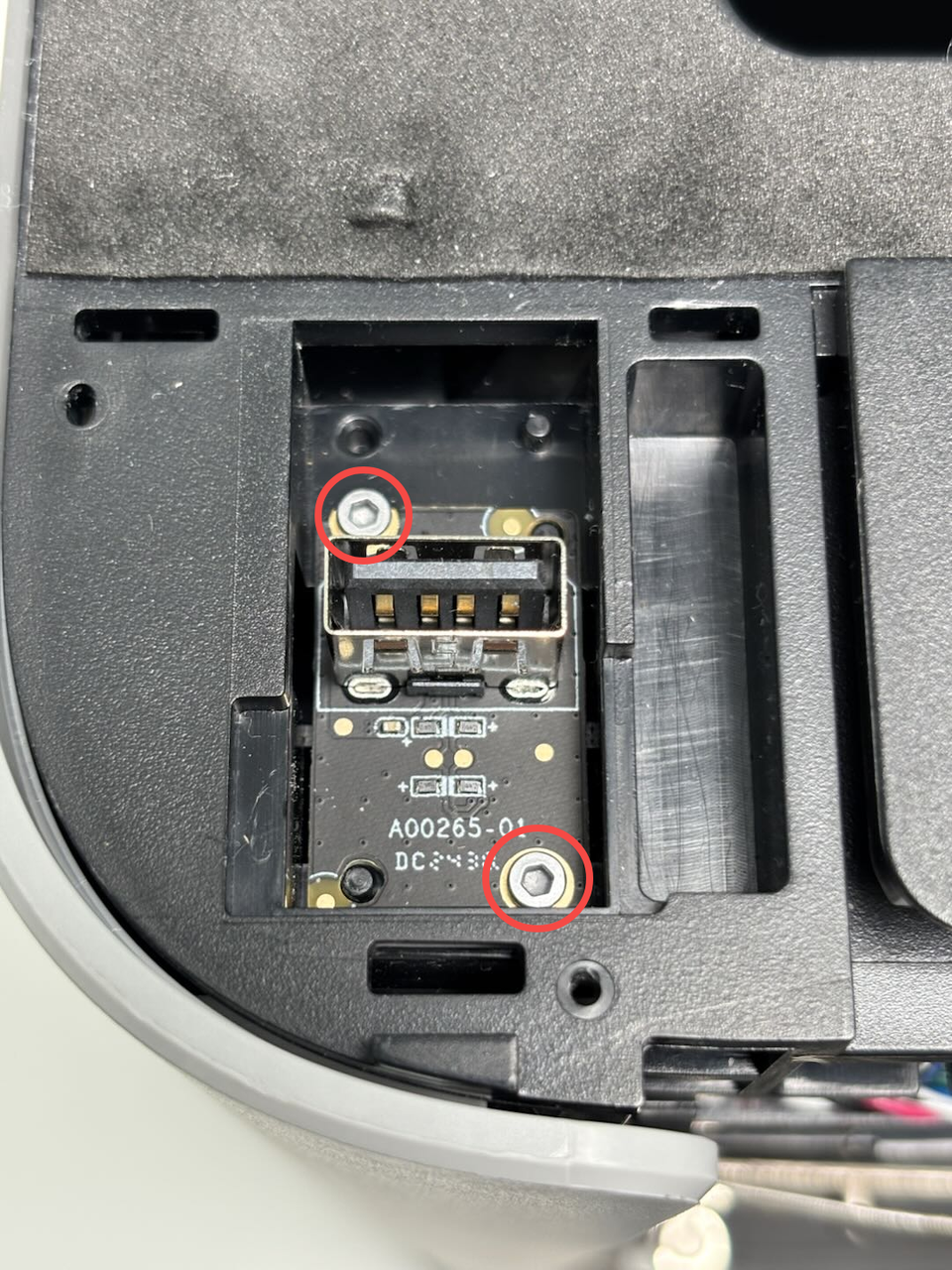

- Utilice una llave Allen H1.5 para aflojar los dos tornillos de fijación (BT2x5);

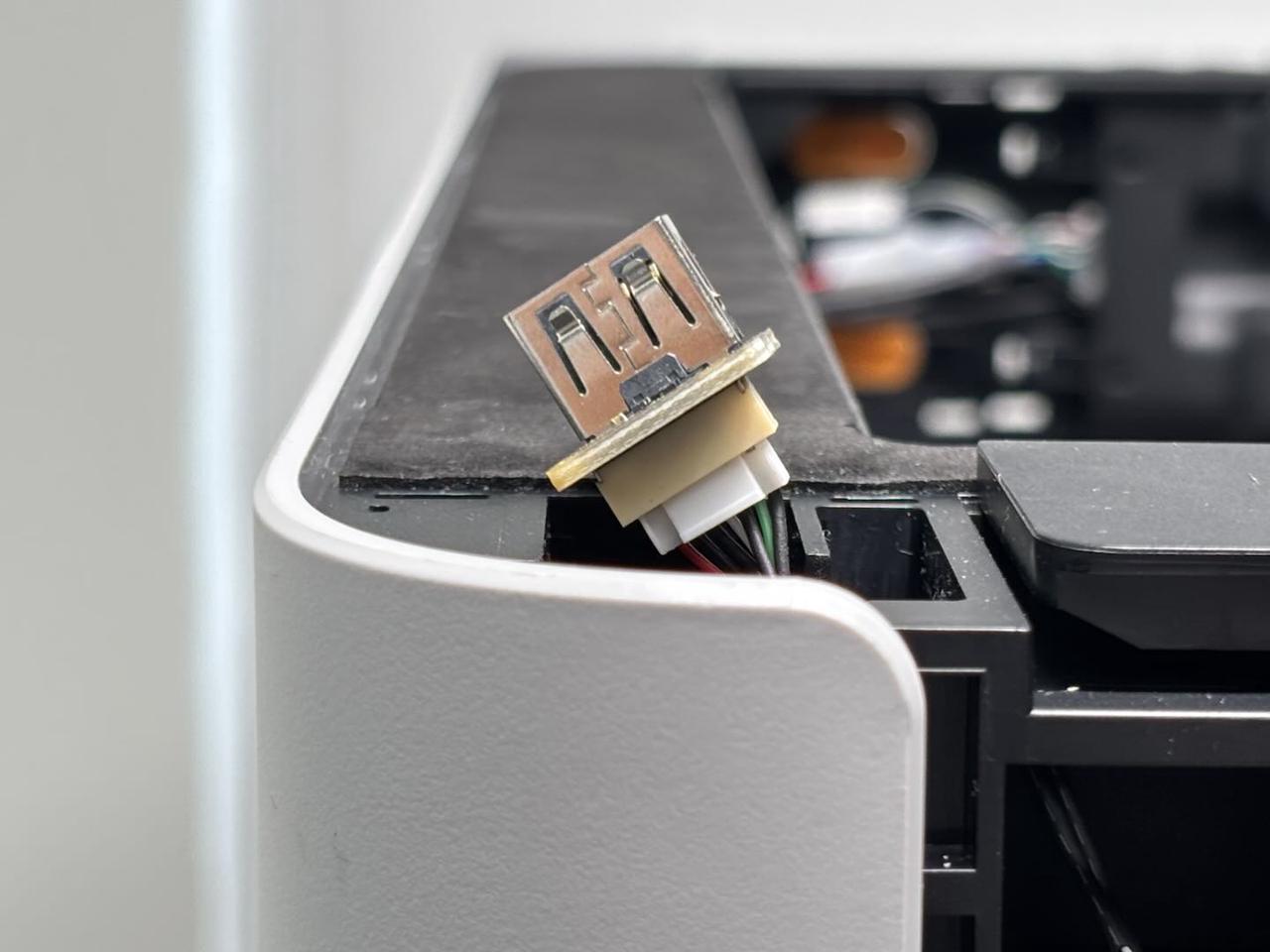

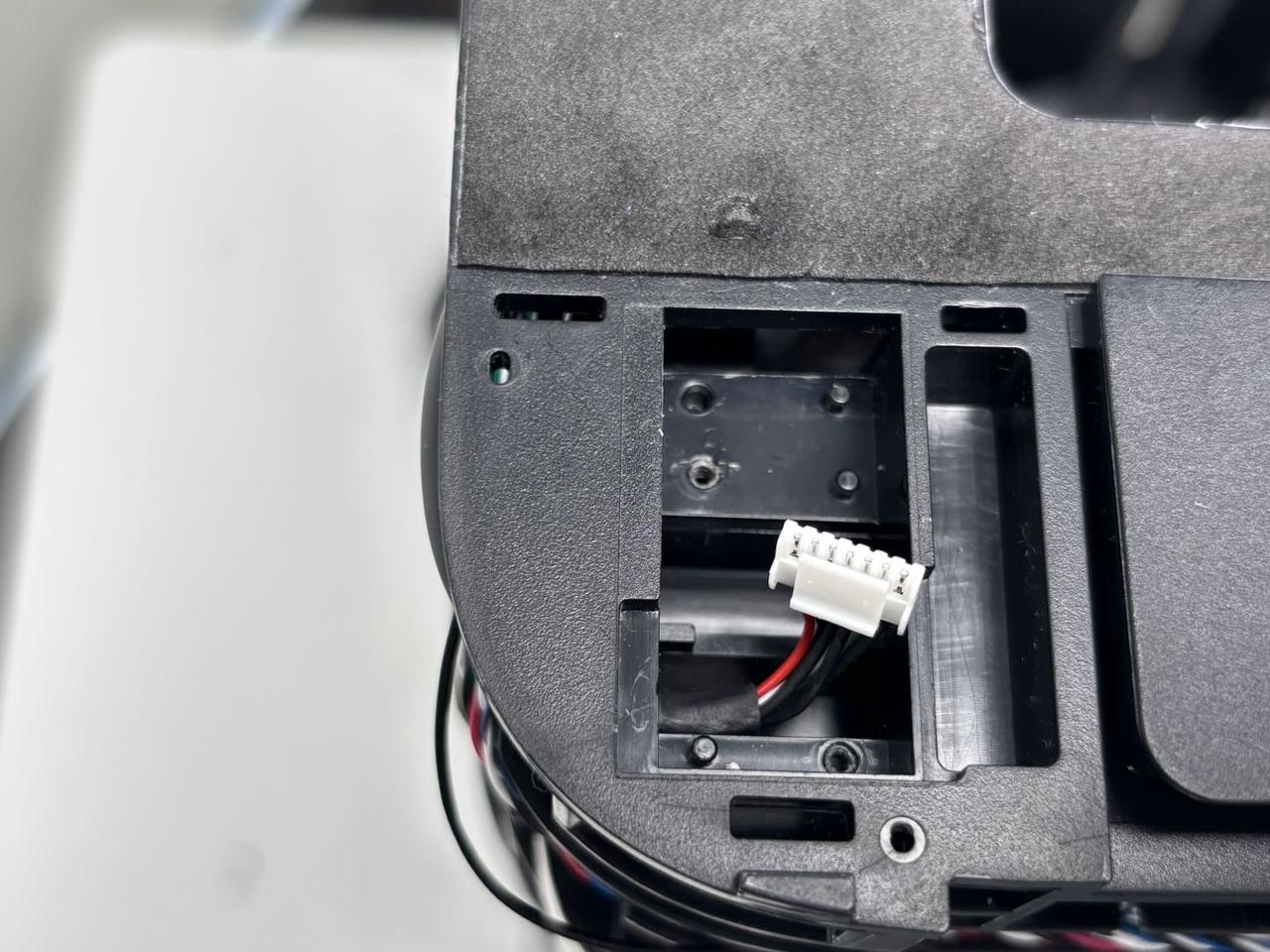

- Saque ligeramente la placa de puerto USB del marco superior, presione el enganche del conector (como indica la flecha) y desconecte el conector en la parte posterior de la placa de puerto USB.
Instalar la placa de puerto USB
Paso 1: Instalar la placa de puerto USB
- Conecte la nueva placa de puerto USB al cable;
- Reemplace la placa de puerto USB y apriete los dos tornillos de fijación (BT2x5) utilizando una llave Allen H1.5.
Paso 2: Instalar la tapa frontal

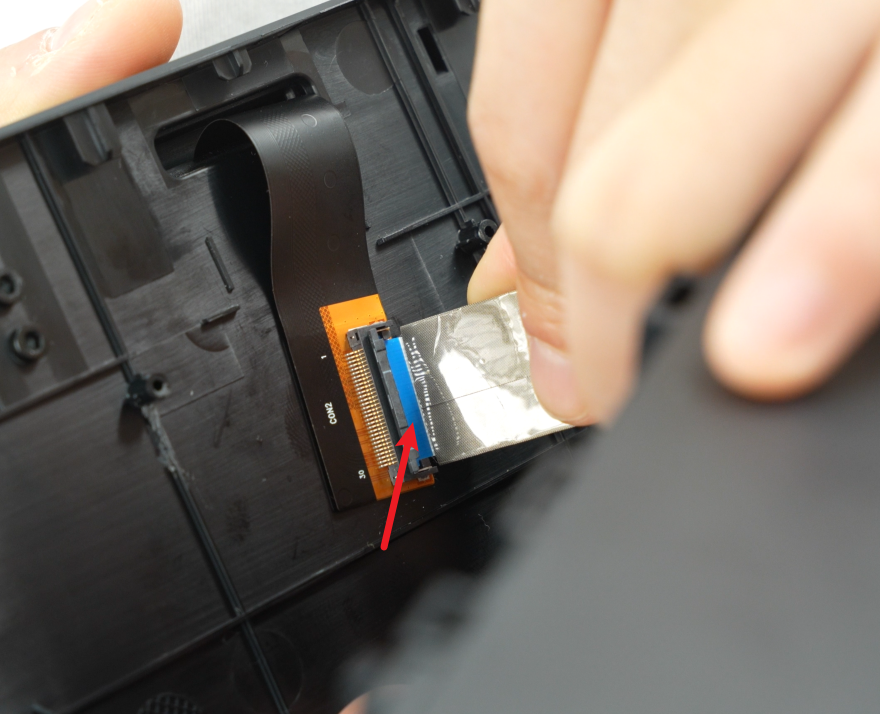

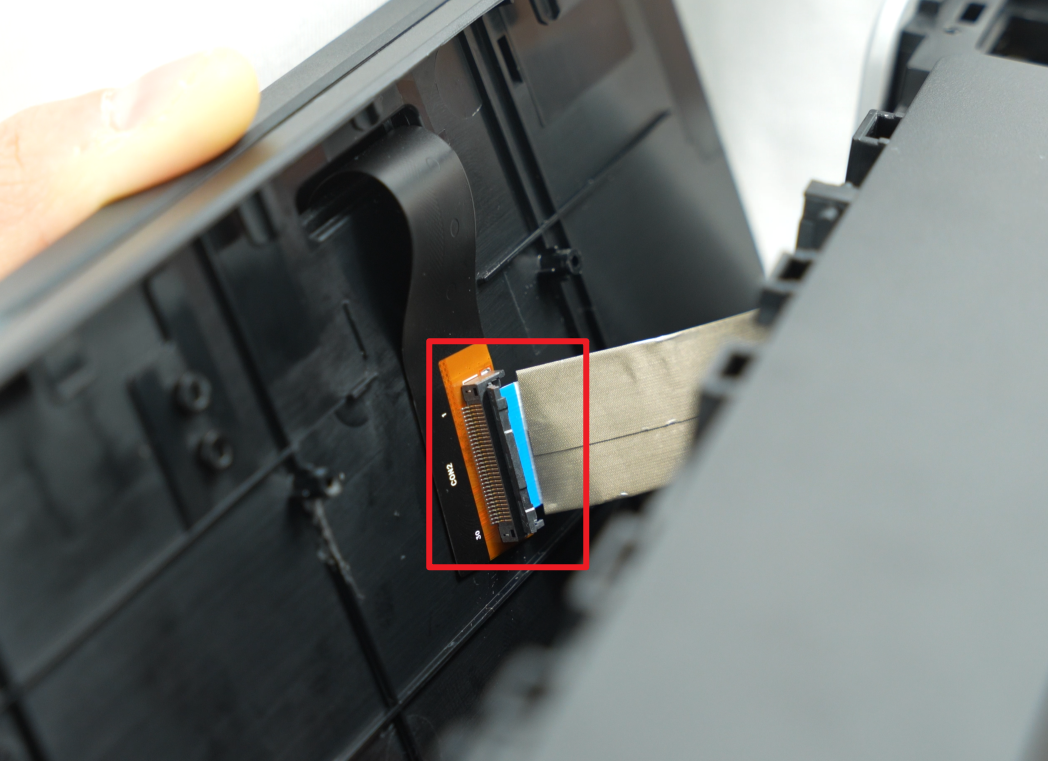

- Primero, acerque el lado izquierdo de la tapa frontal al lado izquierdo de la impresora, inserte el FPC de pantalla en el conector y luego fije el enganche negro;

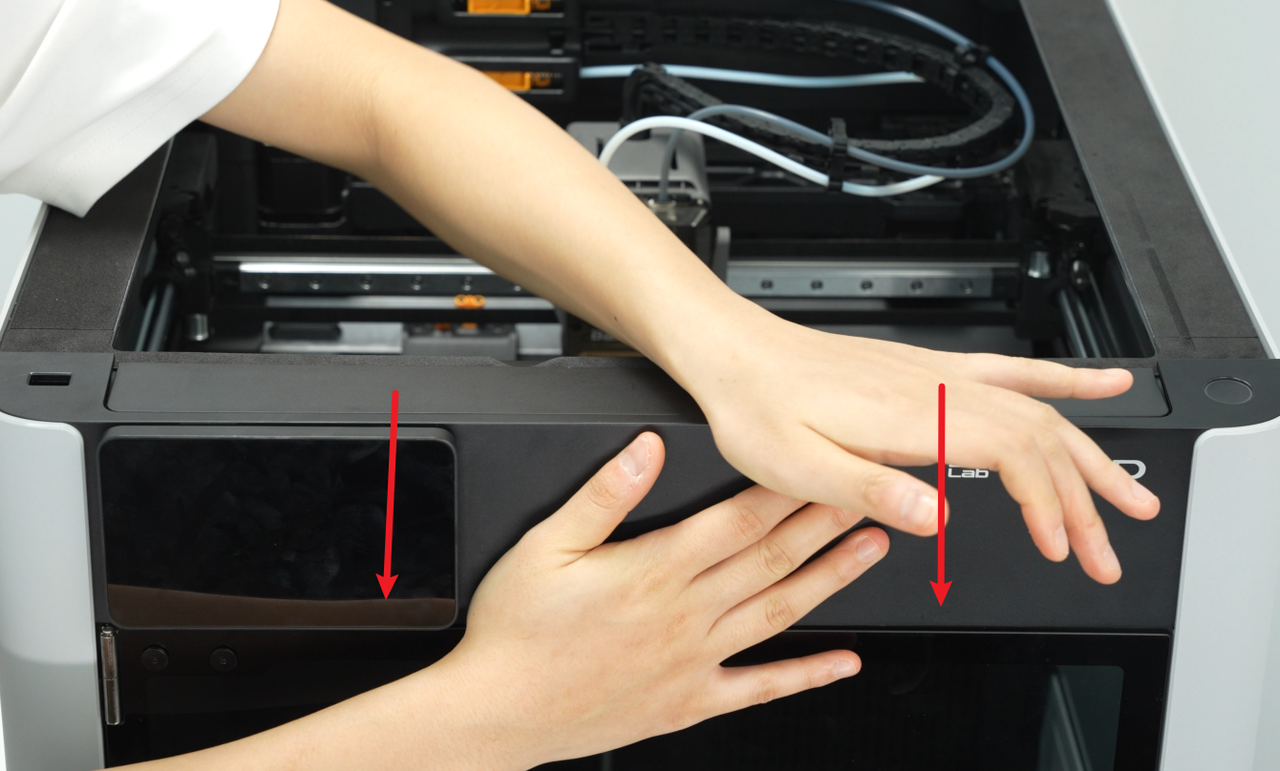

- Luego sostenga el lado derecho de la tapa frontal y doblela ligeramente, inserte el lado derecho de la tapa frontal en la impresora y luego presione la tapa frontal hacia abajo para asegurar que todos los enganches estén en su lugar.
- Finalmente, utilice una llave Allen H1.5 para apretar un tornillo de fijación (BT2x12).
Reemplazar el conector de placa de puerto USB
Si el cable no muestra daños visibles, no es necesario reemplazarlo.
Retirar el conector de placa de puerto USB
Paso 1: Retirar la tapa frontal
Puede consultar esta Wiki para retirar la tapa frontal. Para facilitar la instalación posterior, no es necesario retirar la pantalla de la tapa frontal.
Paso 2: Retirar la cubierta de la placa AP

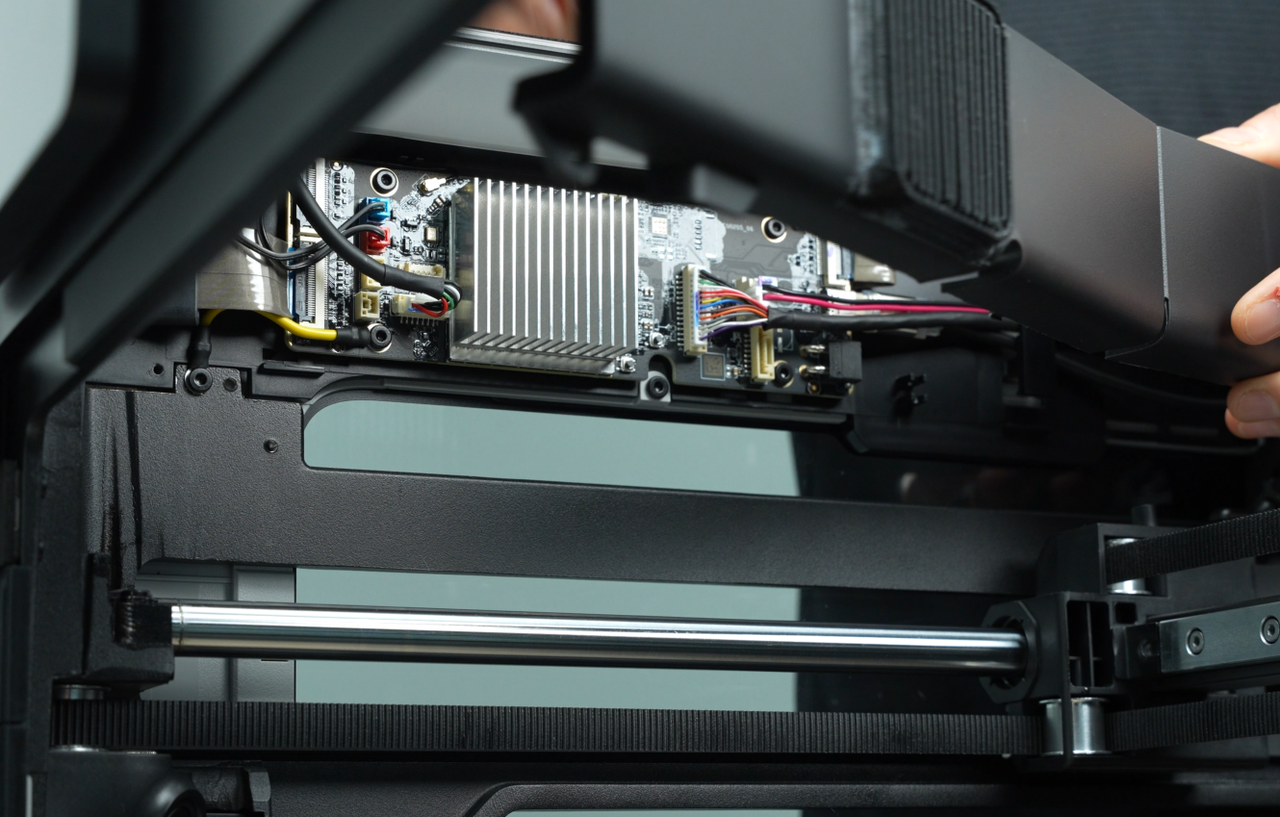

Utilice una llave Allen H2.0 para retirar un tornillo de fijación (BT2.6x8) y luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.
Paso 3: Retirar el panel lateral izquierdo
Puede consultar esta Wiki para retirar el panel lateral izquierdo: Reemplazar panel lateral izquierdo/derecho H2D
Paso 4: Retirar el conector de placa de puerto USB
- Utilice una llave Allen H1.5 para aflojar los dos tornillos de fijación (BT2x5), luego saque ligeramente la placa de puerto USB, presione el enganche del conector (como indica la flecha) y desconecte la placa de puerto USB del cable;

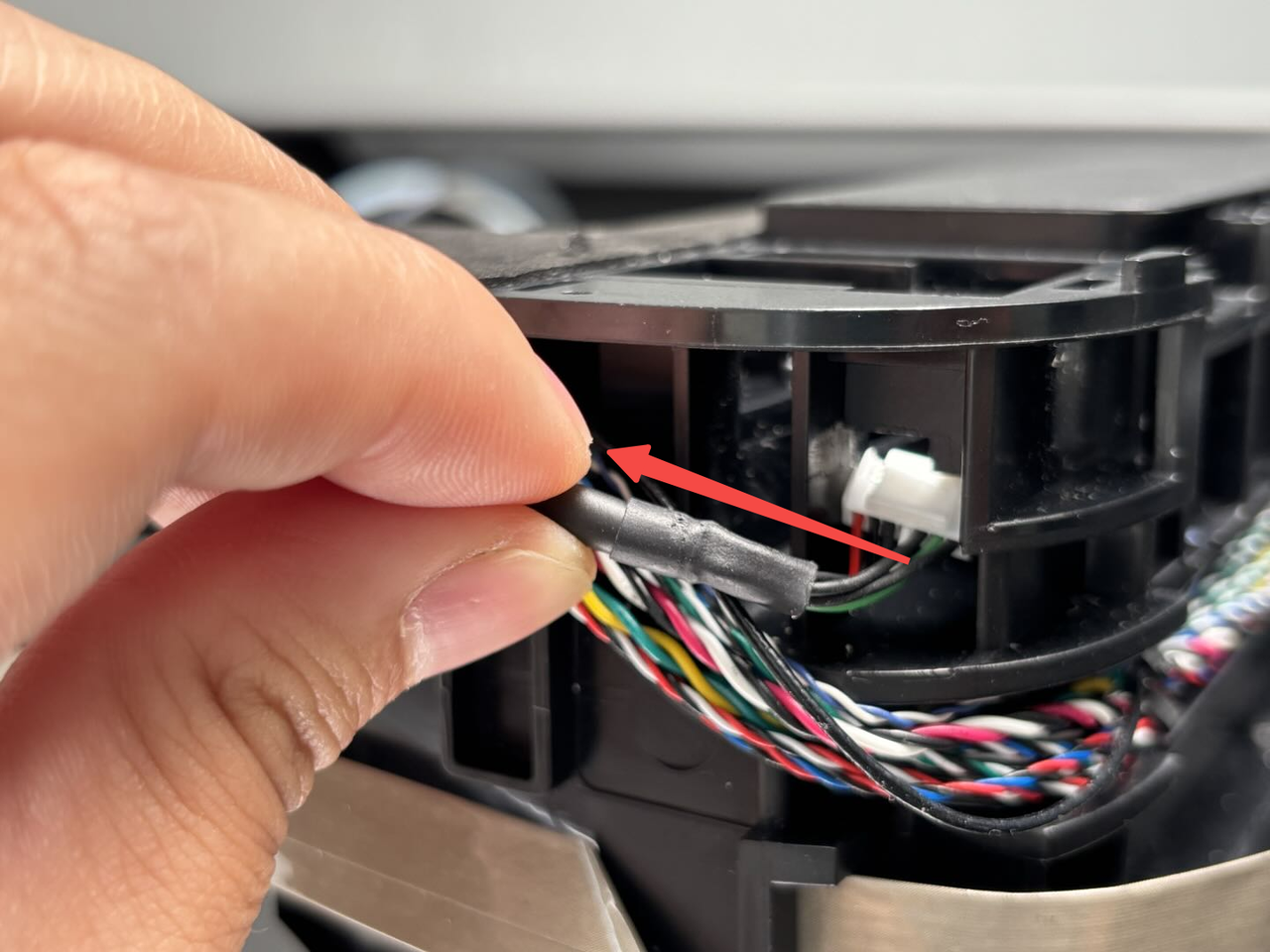

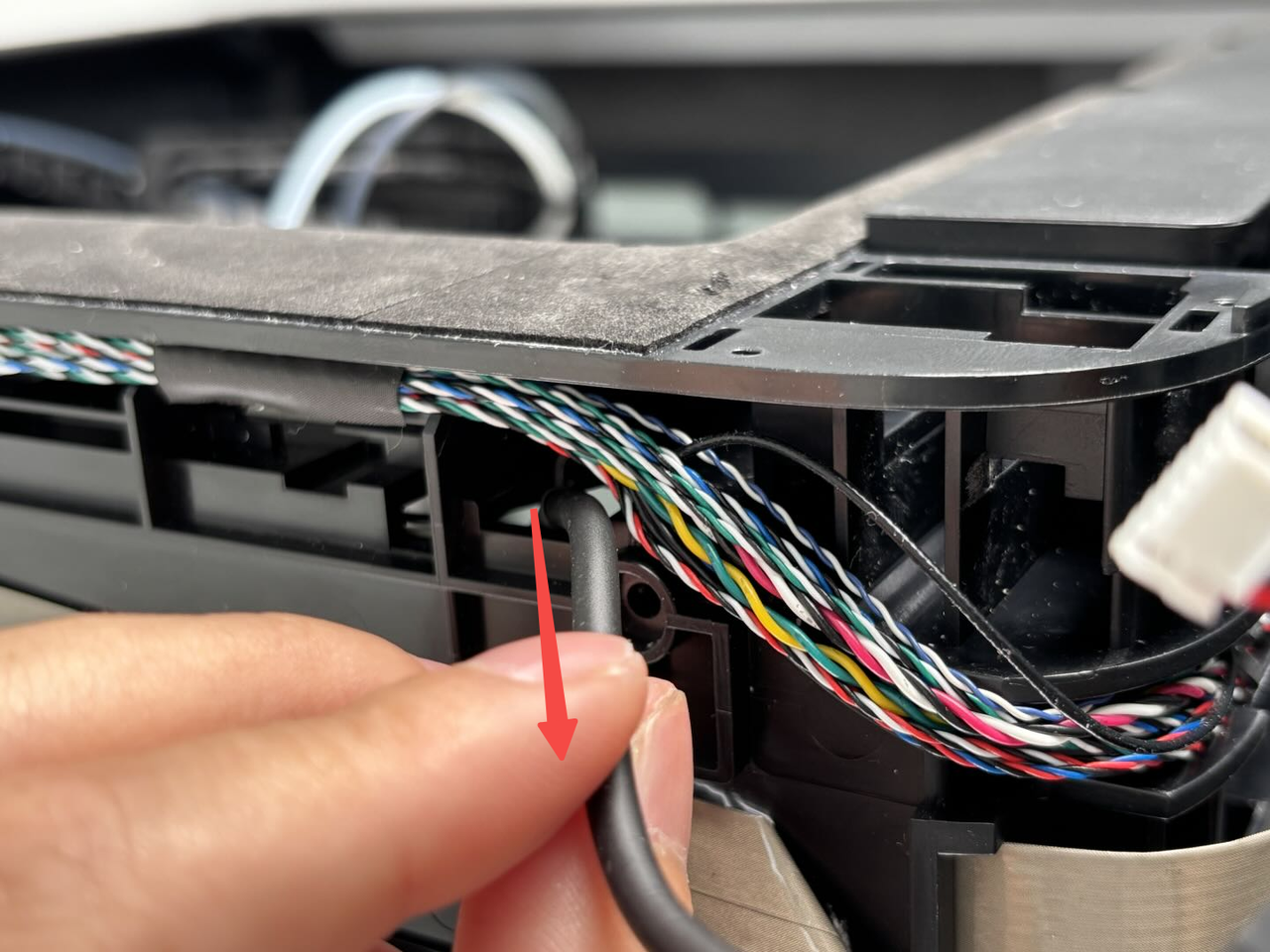

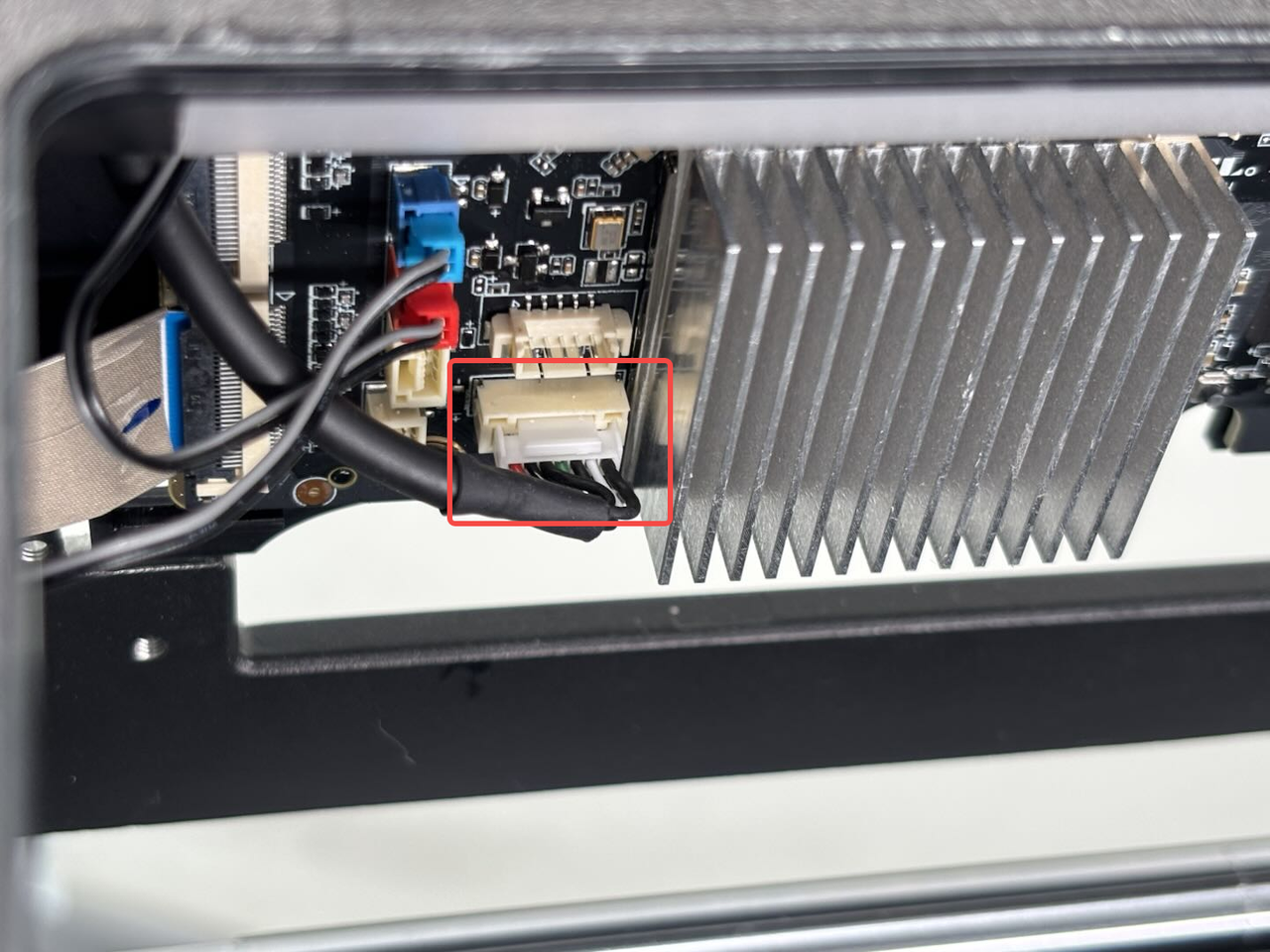

- Luego presione el enganche del conector de cable de placa de puerto USB en un lado de la placa AP (como indica la flecha), separe el cable de la placa AP y luego saque el conector del marco superior.
Instalar el conector de placa de puerto USB
Paso 1: Instalar el conector de placa de puerto USB

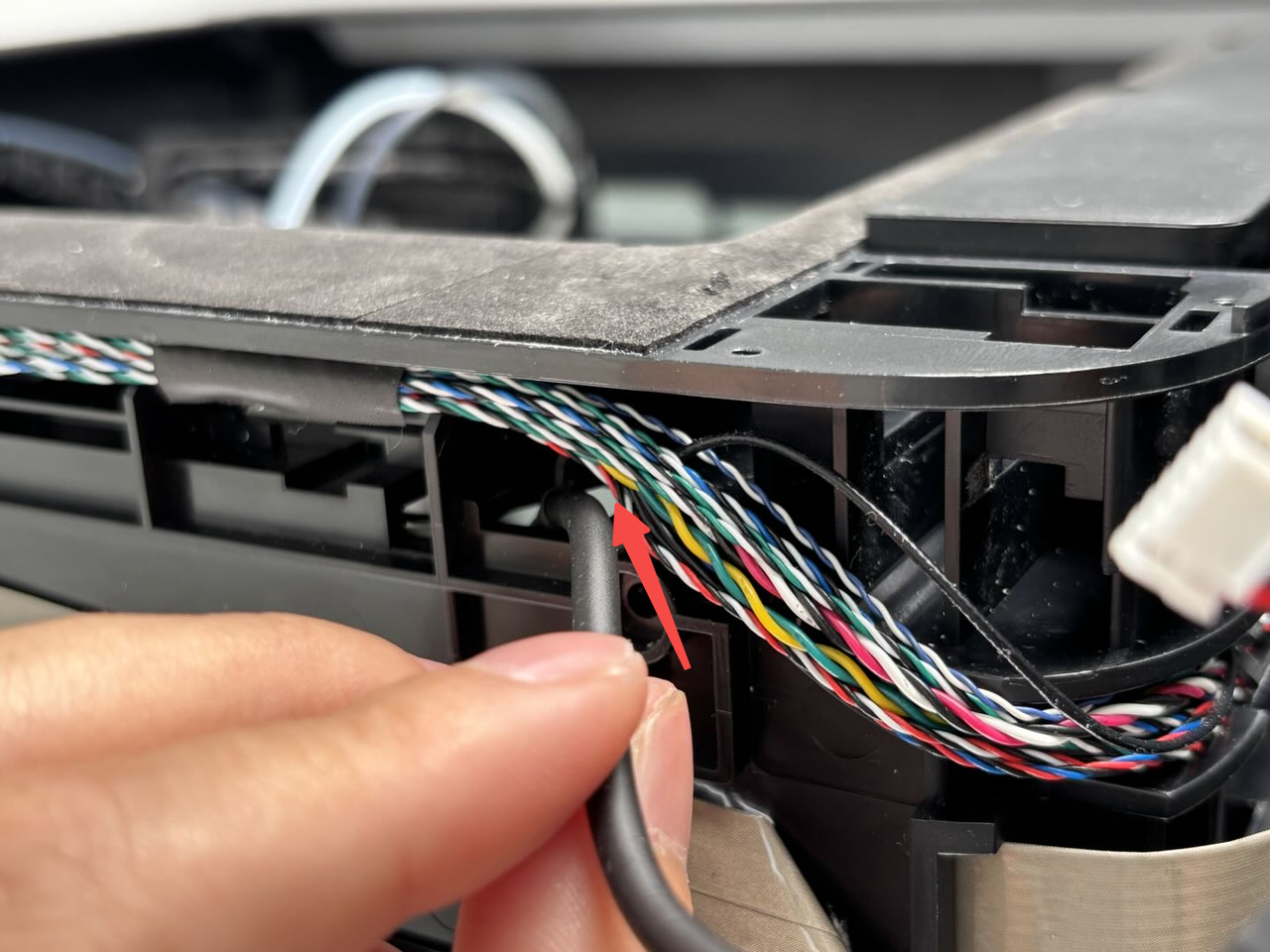

- Pase un extremo del conector de placa de puerto USB a través del pequeño agujero del marco superior y conéctelo a la placa AP;

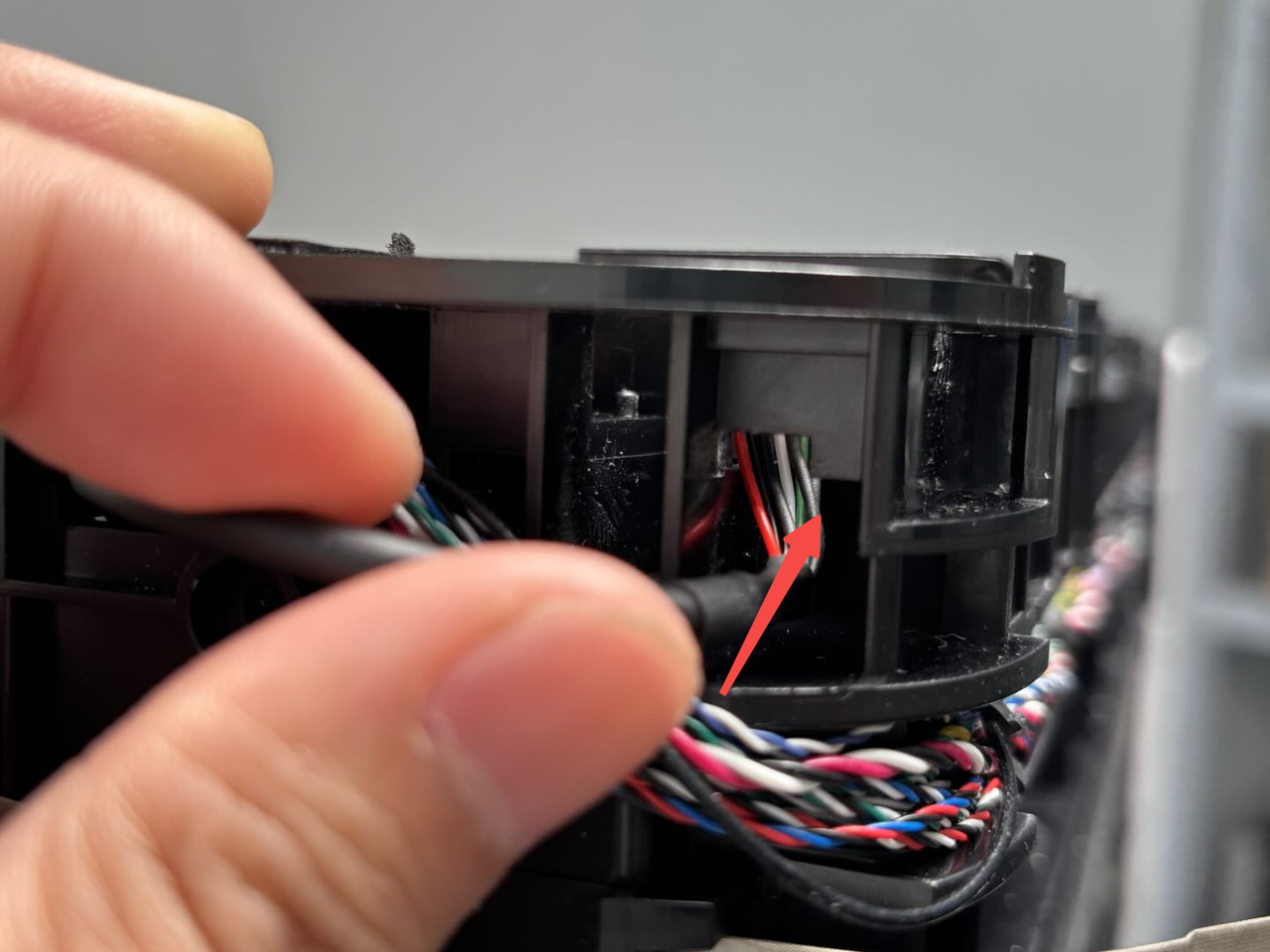

- Pase los otros cables a través de los pequeños agujeros en el lado exterior del marco superior y luego conecte los cables a la placa de puerto USB. Alinee la placa de puerto USB con los agujeros de tornillo y apriete los dos tornillos de fijación con una llave Allen H1.5.
Paso 2: Instalar el panel lateral izquierdo
Puede consultar esta Wiki para instalar el panel lateral izquierdo: Reemplazar panel lateral izquierdo/derecho H2D
Paso 3: Instalar la tapa de la placa AP
Primero, encaje la tapa de la placa AP desde el lado cercano a la parte trasera de la impresora, presione ambas flechas en su posición, alineado con el lado derecho del buffer de filamento y la parte inferior con la tapa de cable, y luego ajuste un tornillo de fijación (BT2.6x8) utilizando una llave Allen H2.0.
Paso 4: Instalar la tapa frontal
Puede consultar esta Wiki para instalar la tapa frontal.
Verificar la funcionalidad
Encienda la alimentación de la impresora, inserte la unidad flash USB en el puerto USB y verifique si la impresora detecta normalmente la unidad flash USB.
