Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Tapas frontal

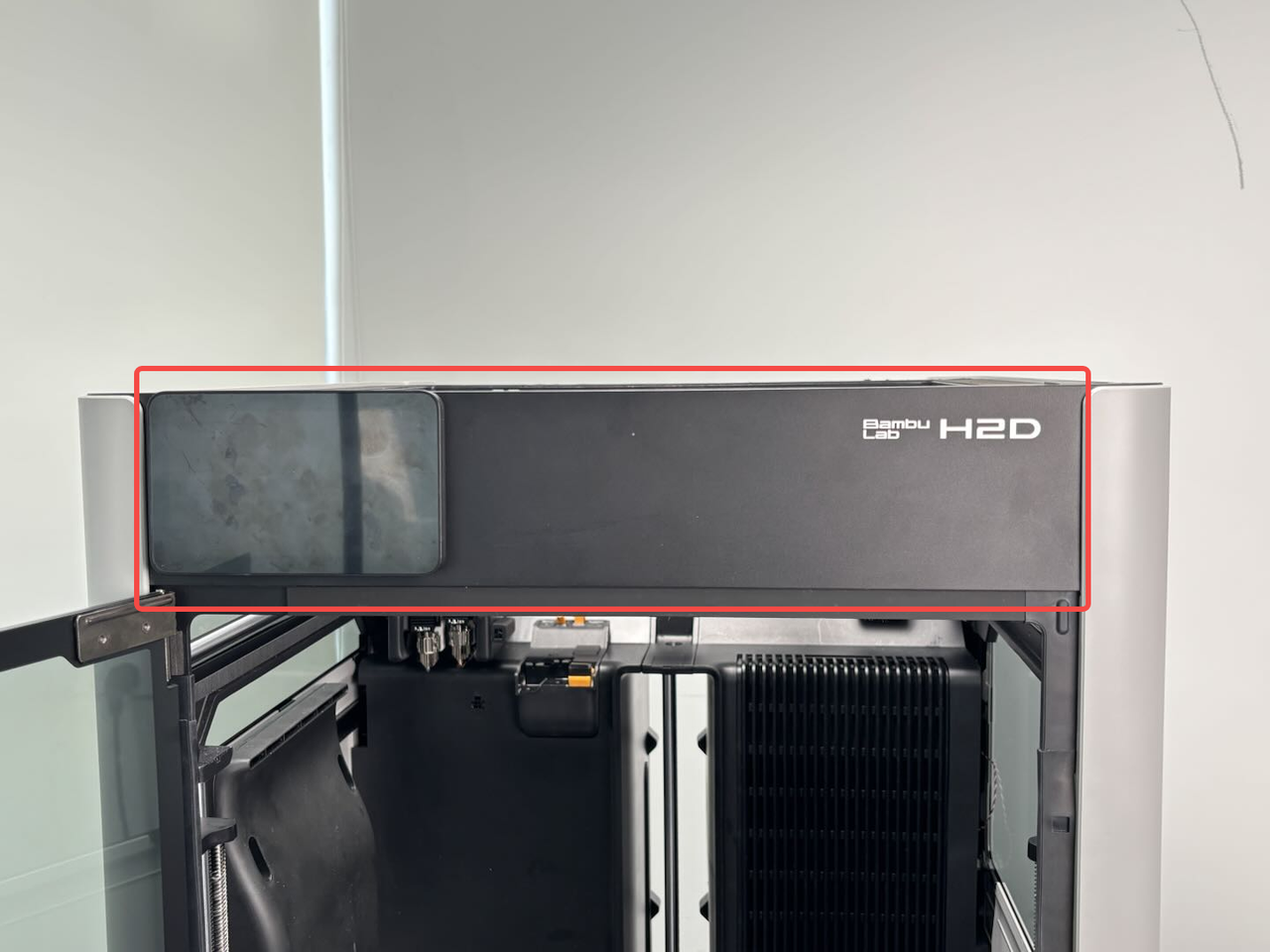

La tapa frontal se instala por encima de la puerta de vidrio frontal en la parte delantera de la impresora.
Las piezas de repuesto para la tapa frontal incluyen lo siguiente:
- Tapas frontal (sin bisagras) * 1
- Tornillo BT2x12 - utilizado para fijar la tapa frontal * 1
Cuándo utilizar
- La tapa frontal está dañada.
Herramientas y materiales necesarios
- Tapas frontal nueva
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la tapa frontal del H2D (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Guía en video
Retirar la tapa frontal
Paso 1: Retirar la tapa frontal
- Utilice una llave Allen H1.5 para retirar un tornillo de fijación (BT2×12), luego sostenga la hebilla en el lado izquierdo de la tapa frontal con la mano, desenganche el lado superior izquierdo de la tapa frontal y luego abra el lado superior derecho:
- Luego coloque los pulgares en la parte inferior de la tapa frontal y empuje hacia arriba para liberar la hebilla de la tapa frontal. Luego sostenga el lado derecho de la tapa frontal para doblarla ligeramente y retire el lado derecho de la tapa frontal desde debajo del panel derecho.
¡Retire con cuidado para evitar dañar la pantalla FPC!
- Después de retirar el lado derecho de la tapa frontal de la impresora, gire cuidadosamente la tapa frontal para exponer la interfaz entre la pantalla y la pantalla FPC. Afloje la hebilla del cable de la pantalla hacia arriba y luego retire el cable de la pantalla de la hebilla.
Paso 2: Retirar la pantalla
- Coloque la tapa frontal sobre la mesa, utilice una llave Allen H2.0 para retirar los dos tornillos de fijación de la bisagra de la pantalla (M2.5x4) y luego retire la pantalla FPC de la tapa frontal (puede usar pinzas para ayudar a retirarla);
- Sostenga la tapa frontal, inclínela hacia arriba, retire los pines de la pantalla de la tapa frontal y retire la pantalla.
Instalar la tapa frontal
Paso 1: Instalar la pantalla
- Primero, haga pasar la pantalla FPC por el pequeño agujero de la tapa frontal. Alinee los pines de la pantalla con los pequeños agujeros de la tapa frontal e introdúzcalos.
- Fije la tapa frontal a la pantalla alinear los agujeros de tornillo. Apriete los dos tornillos de fijación (M2.5x4) utilizando la llave Allen H2.0. Finalmente, adhiera la FPC a la tapa frontal.
Si la adhesión original es insuficiente, utilice cinta adhesiva de doble cara.
Paso 2: Instalar la tapa frontal
- Coloque el lado izquierdo de la tapa frontal cerca del lado izquierdo de la impresora. Introduzca la pantalla FPC en el conector y fije la hebilla negra.
- Sostenga el lado derecho de la tapa frontal y doblela suavemente, luego introdúzcala en la impresora. Presione la tapa frontal hacia abajo para asegurar que todas las trabas estén fijas.
- Finalmente, utilice la llave Allen H1.5 para apretar un tornillo de fijación (BT2x12).
Verificar la funcionalidad
Verifique que todas las trabas de la tapa frontal estén en su lugar y que los tornillos estén apretados para asegurar que la tapa no tiemble.
Luego encienda la impresora. Si la pantalla LCD se enciende y muestra una imagen normal, y la función táctil responde normalmente, el reemplazo está completo.
Dado que implica desmontar la pantalla, recomendamos verificar si la función de la pantalla funciona correctamente después de la instalación.
De lo contrario, verifique nuevamente el cable de conexión e inténtelo de nuevo. Si aún no funciona, póngase en contacto con el soporte técnico de Bambu Lab para obtener ayuda adicional.
