Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Cable USB-C
El cable USB-C se utiliza para conectar la placa TH y la placa AP.
Las piezas de repuesto para el cable USB-C incluyen:
- Cable USB-C * 1
Cuándo usarlo
-
El cable USB-C está dañado.
-
El soporte técnico oficial de Bambu Lab confirma la necesidad de reemplazo.
Herramientas y materiales necesarios
-
Cable USB-C nuevo
-
Llave Allen H2.0
-
Llave Allen H1.5
Especificaciones y cantidades de tornillos involucrados en el reemplazo del cable USB-C del H2D (se recomienda guardar los tornillos retirados para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el cable USB-C
Paso 1: Retirar la placa TH

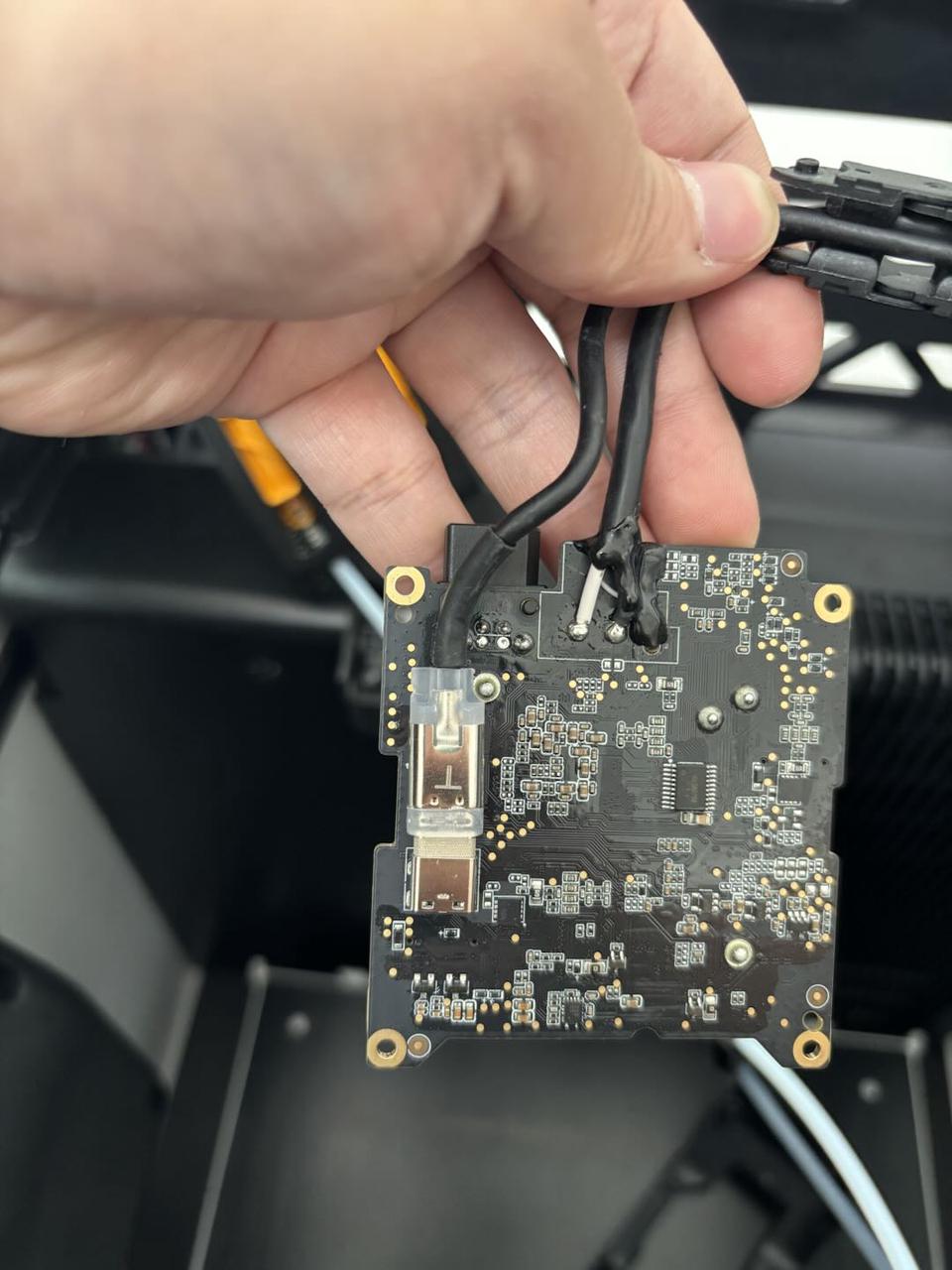

Dado que el cable USB-C está conectado en la parte trasera de la placa TH, primero debe aflojar la placa TH antes de desconectar el cable USB-C. Consulte la siguiente Wiki para retirar la placa TH hasta el paso en que se desconecta el cable USB-C:
Reemplazar placa de conexión del extrusor/TH/ cable FPC
Paso 2: Retirar la cubierta de la placa AP

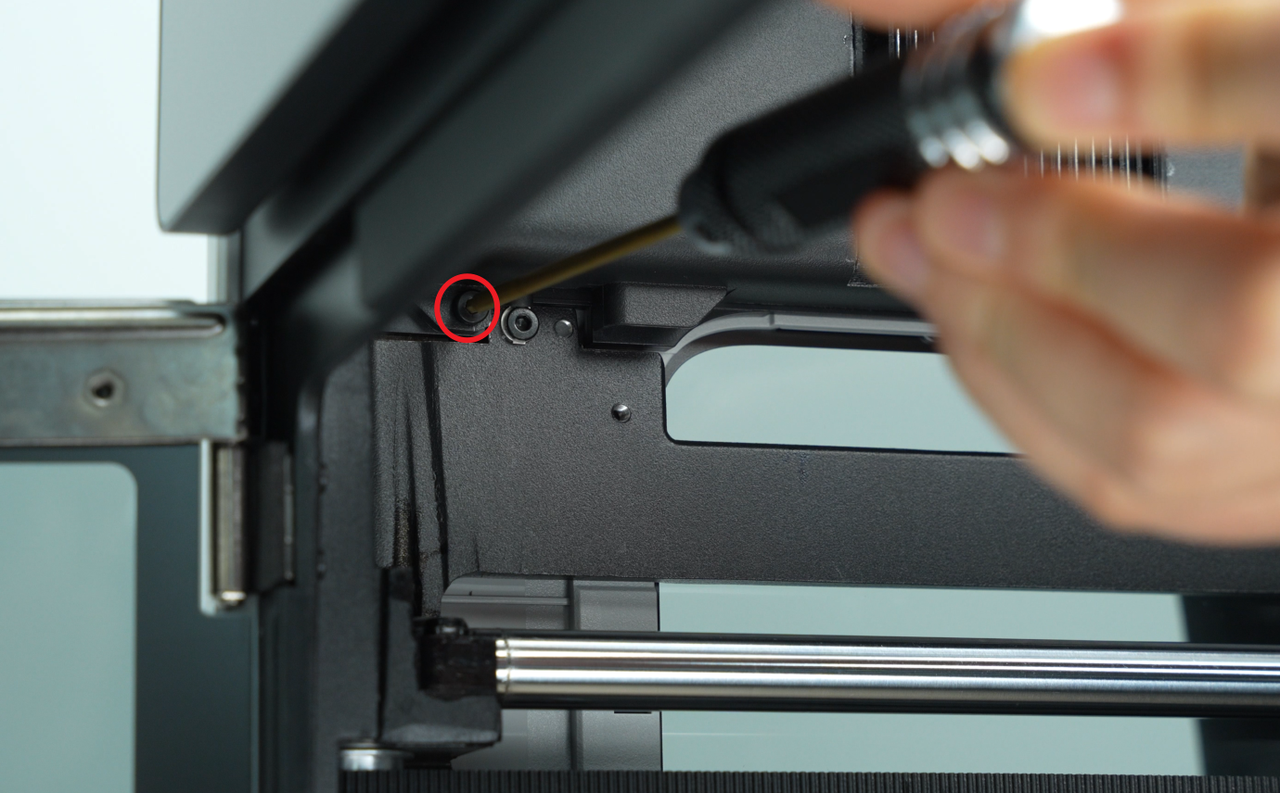

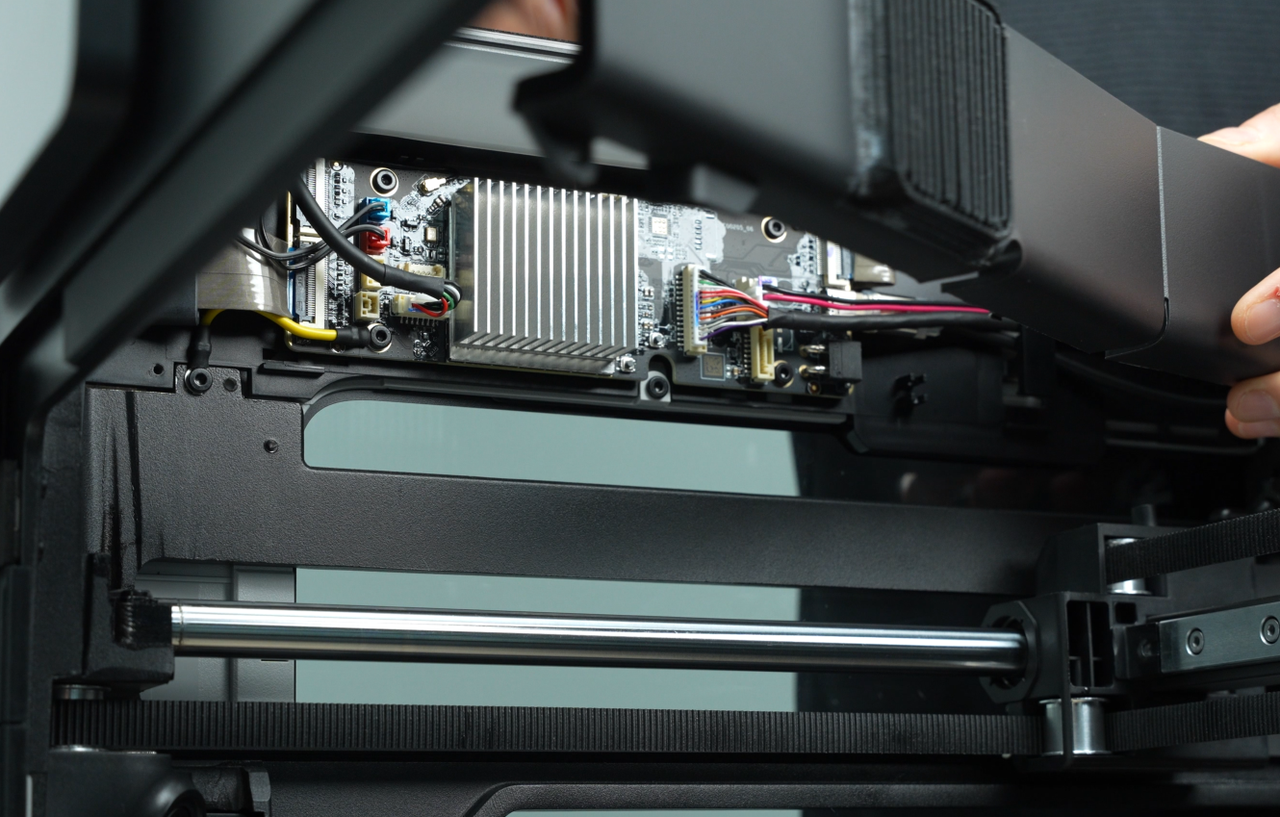

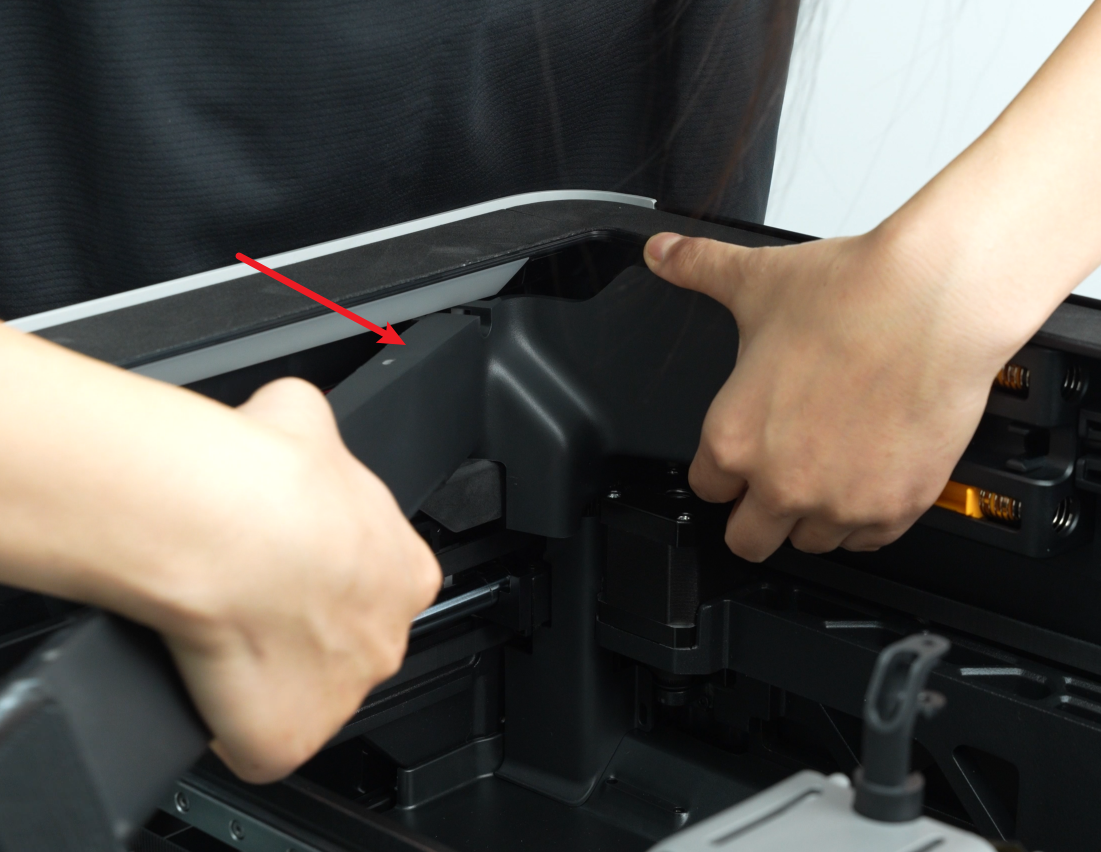

Utilice una llave Allen H2.0 para retirar un tornillo de fijación (BT2.6x8). Retire la cubierta de la placa AP desde el lado más cercano a la puerta frontal.
Paso 3: Retirar el buffer de filamento

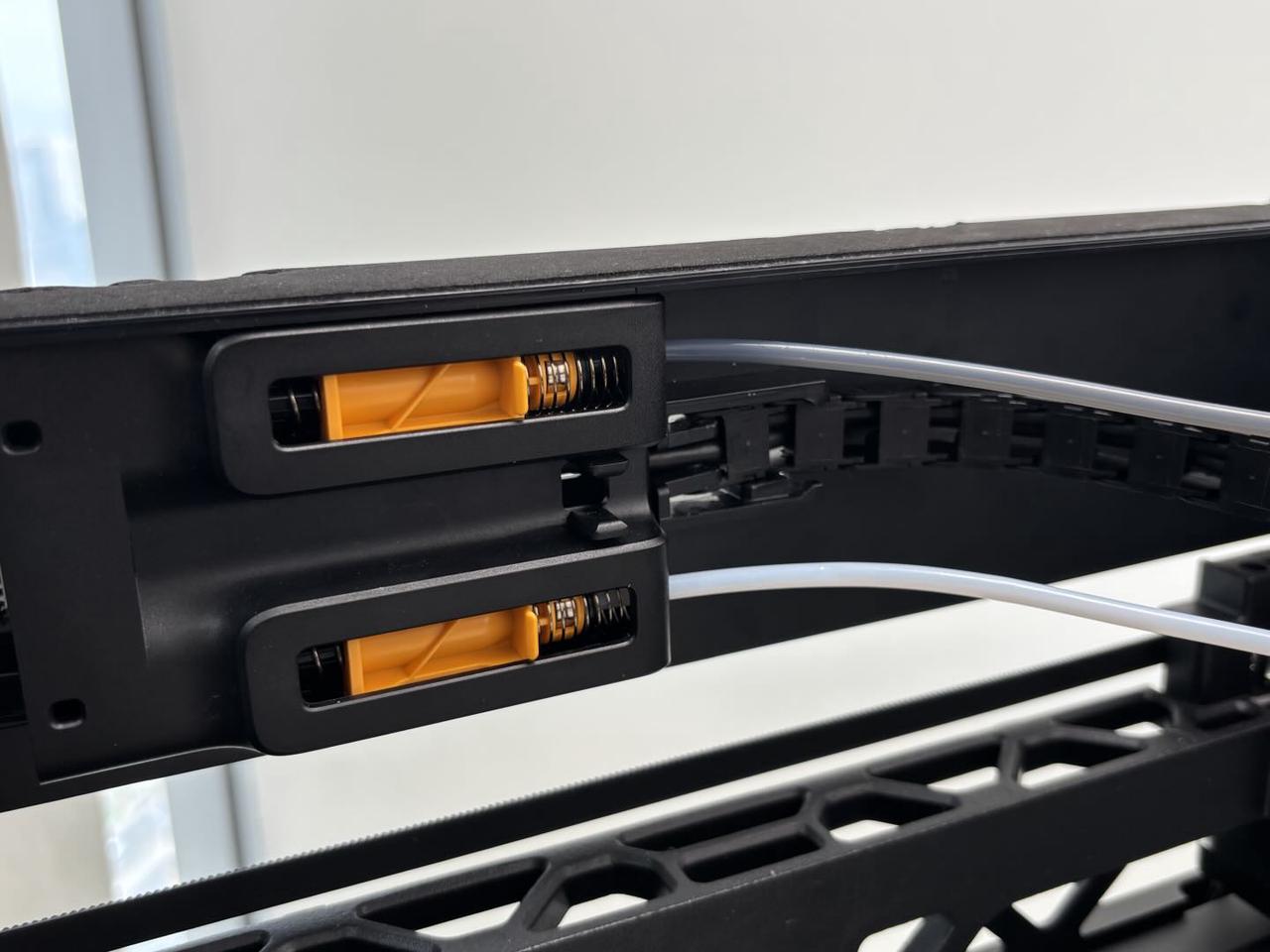

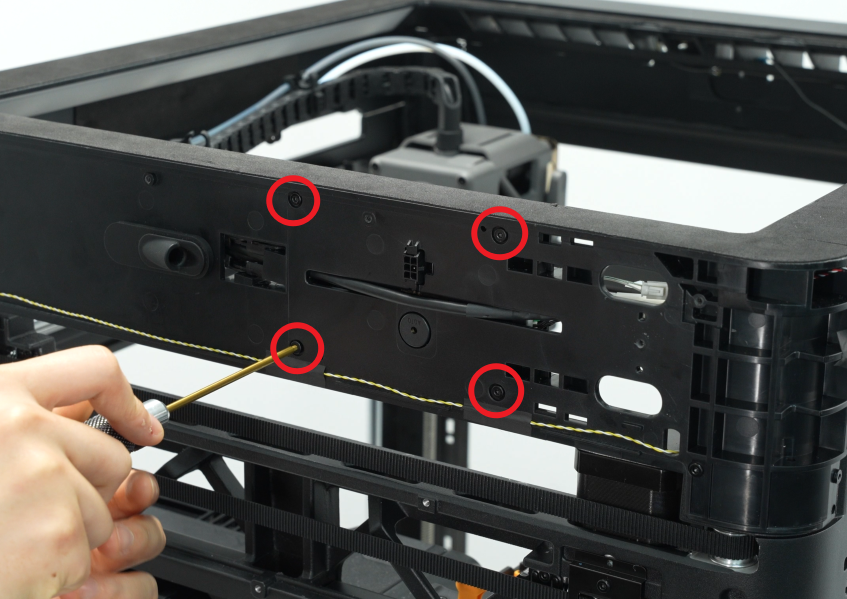

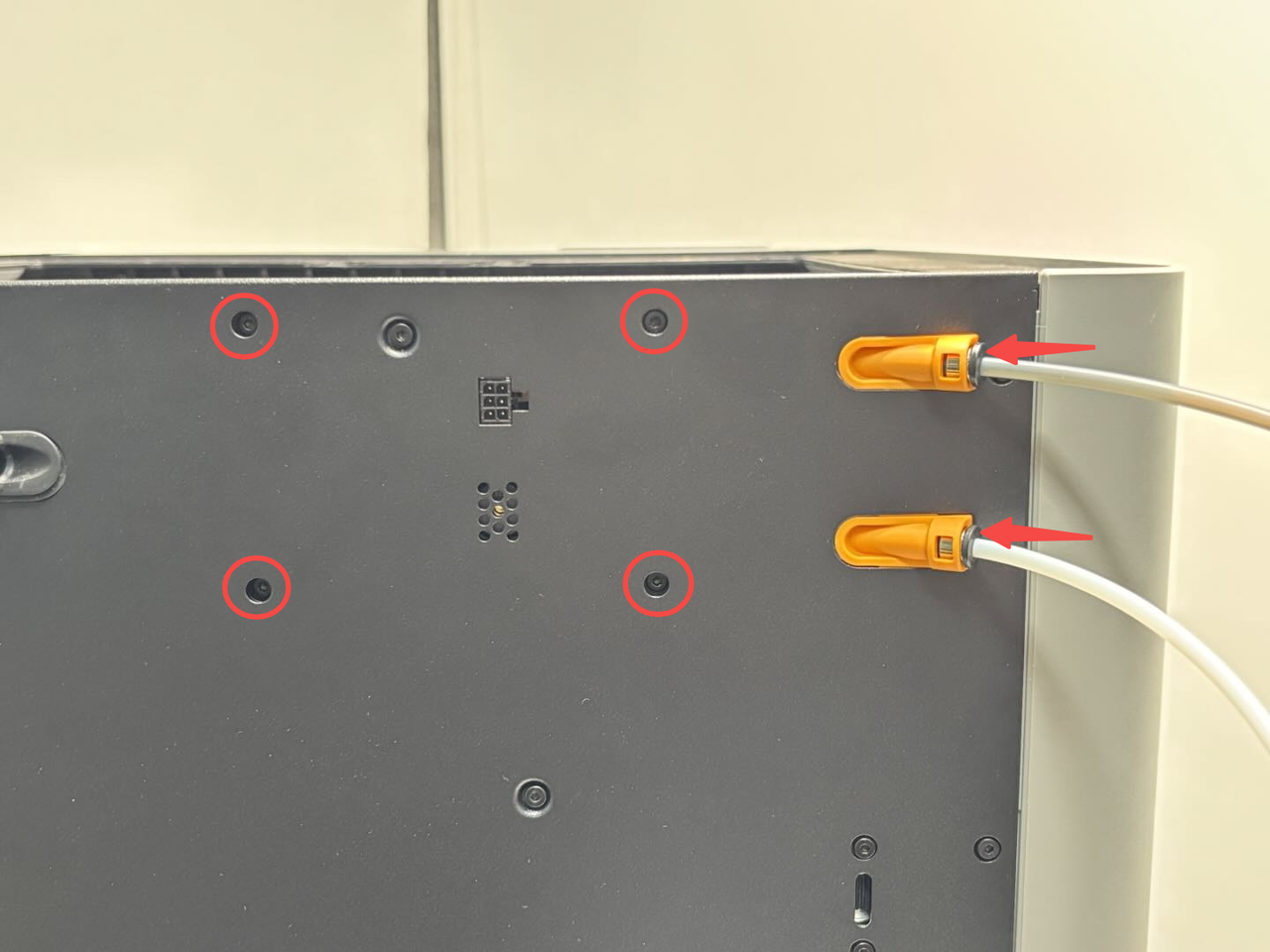

Presione el conector neumático en el soporte de tubo y retire los dos tubos PTFE conectados en la parte trasera de la impresora. Utilice una llave Allen H2.0 para retirar 4 tornillos de fijación (BT3x8). Afloje el buffer para revelar el cable USB-C debajo.
Paso 4: Retirar el cable USB-C

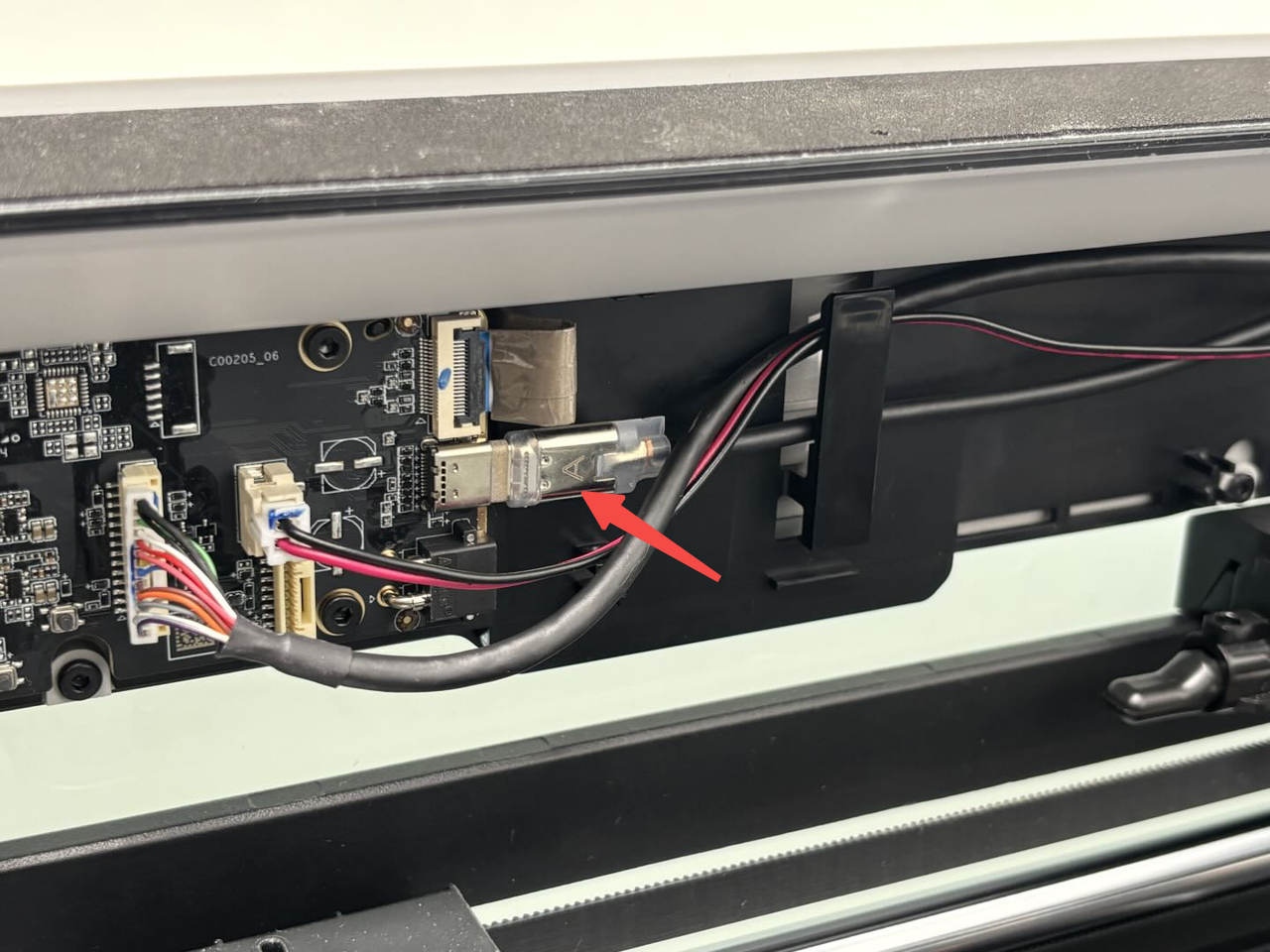

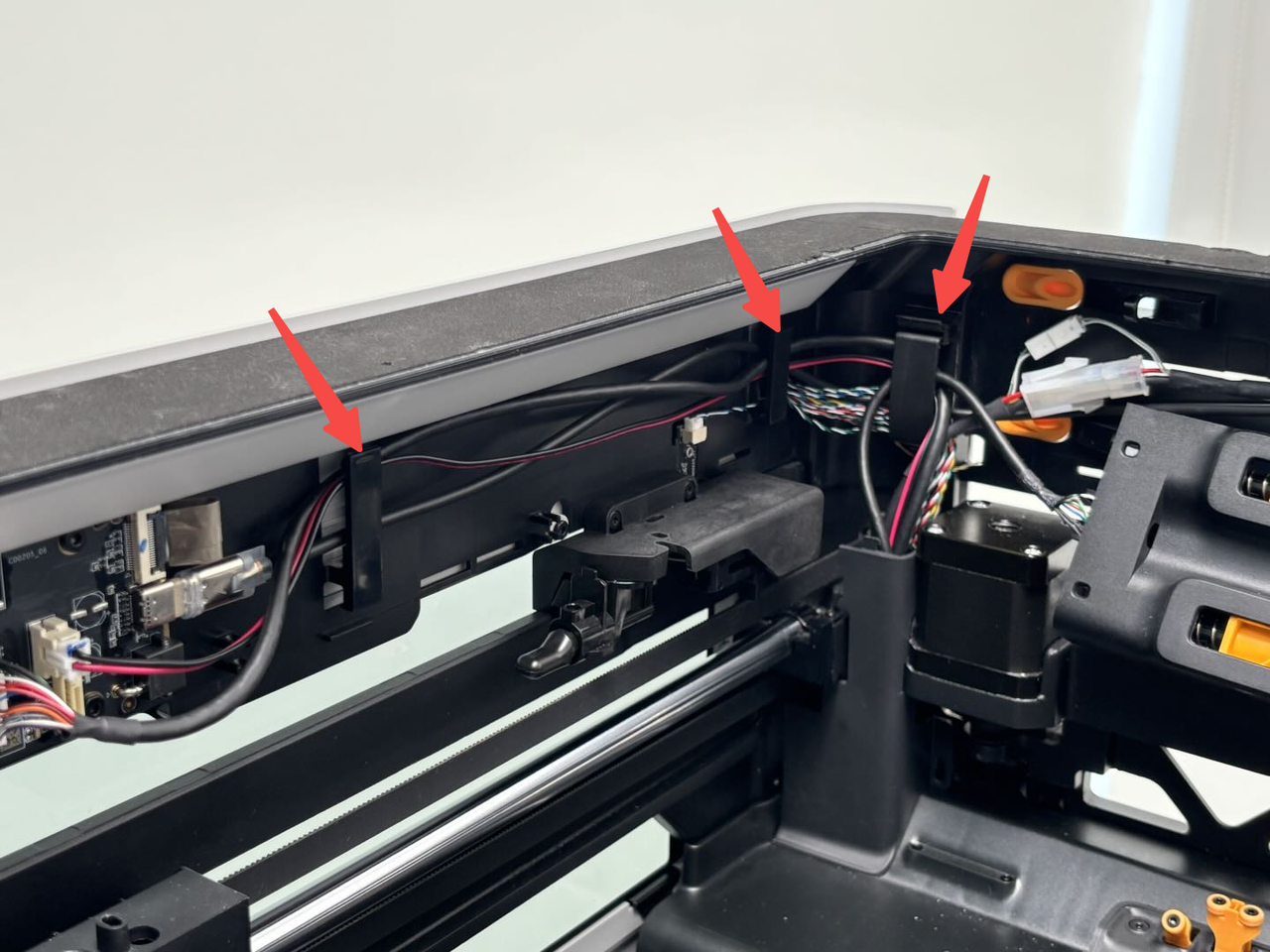

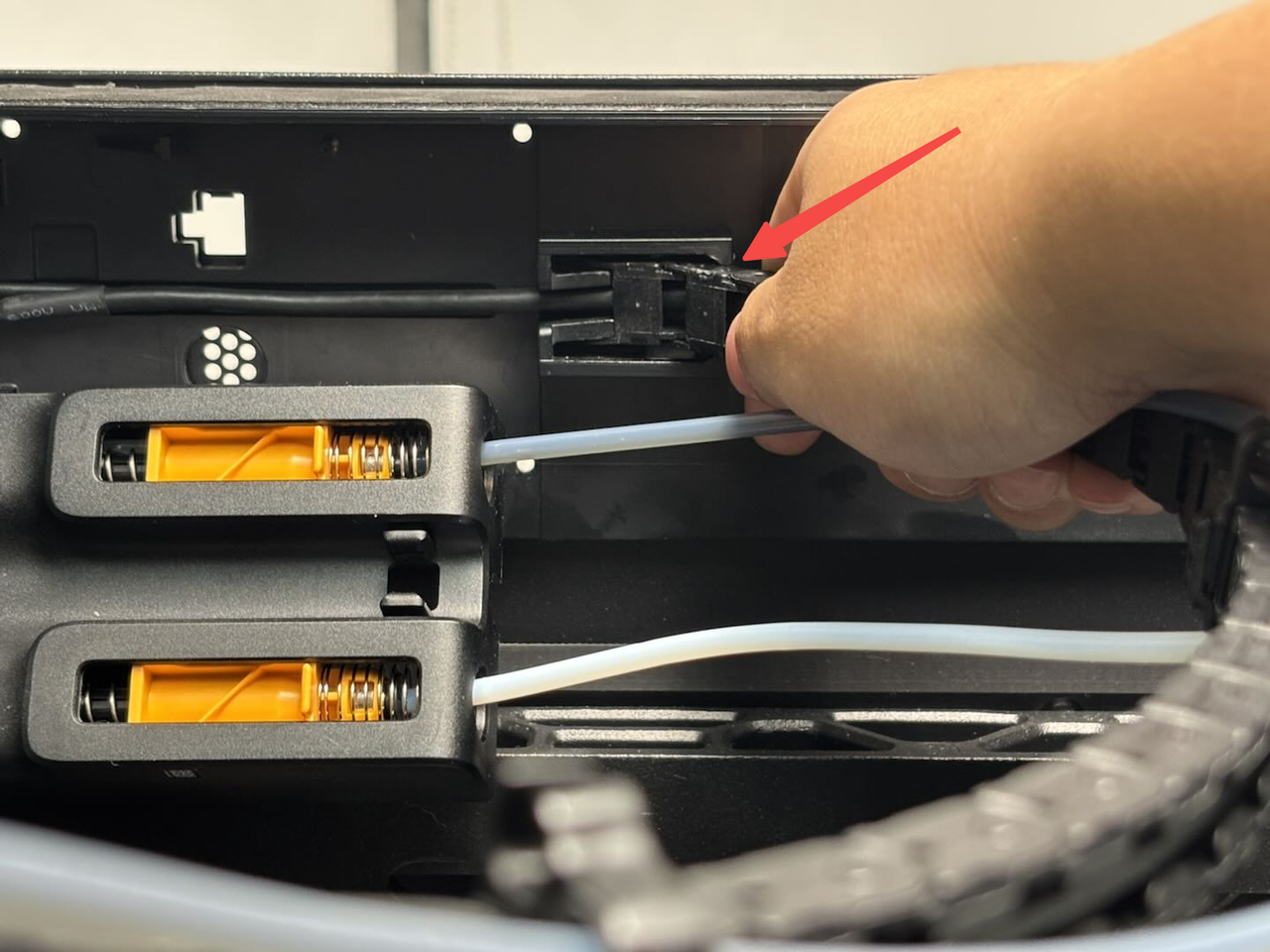

Desconecte el cable USB-C de la placa AP, luego retire el cable de las abrazaderas en la cubierta superior.

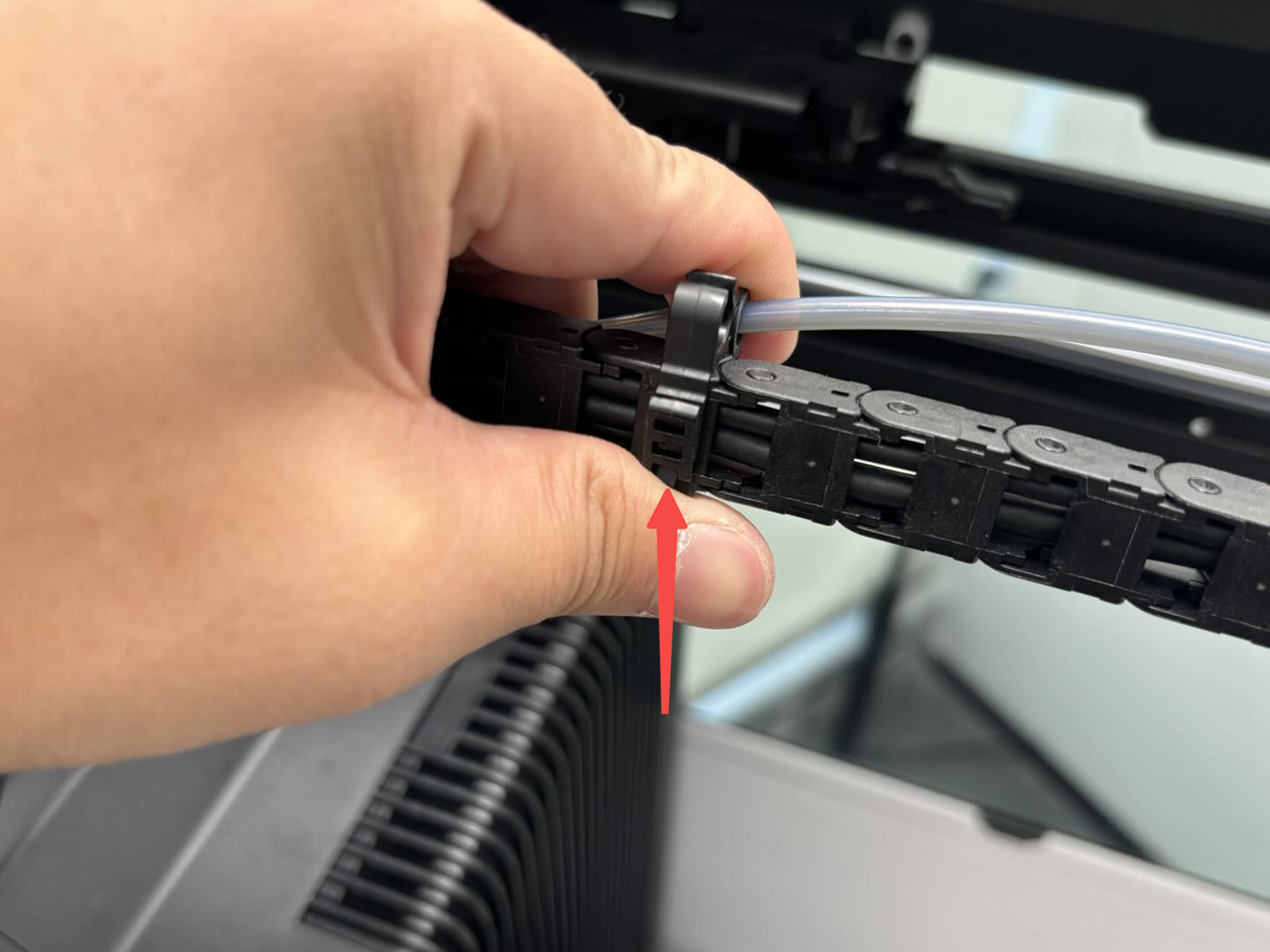

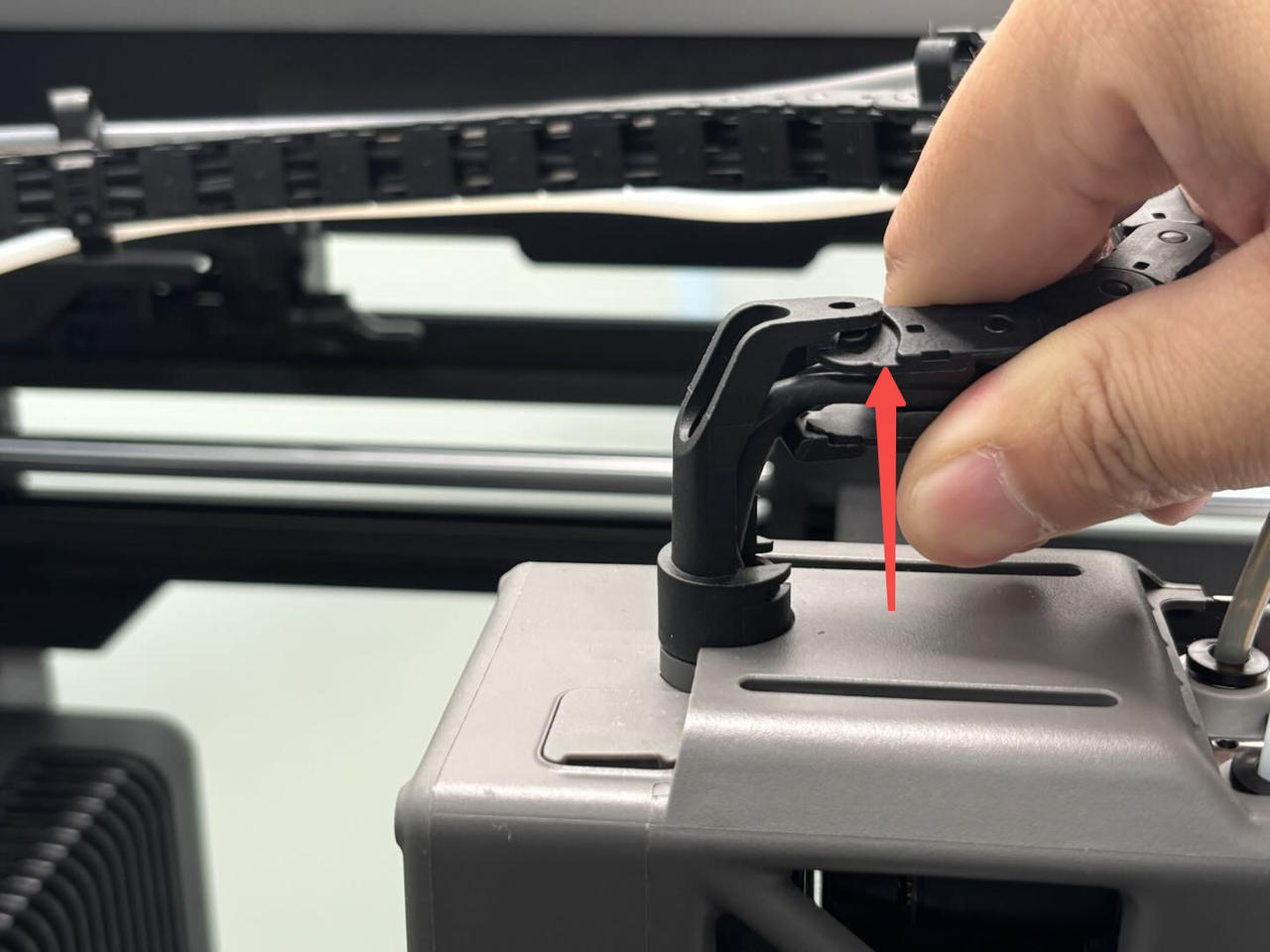

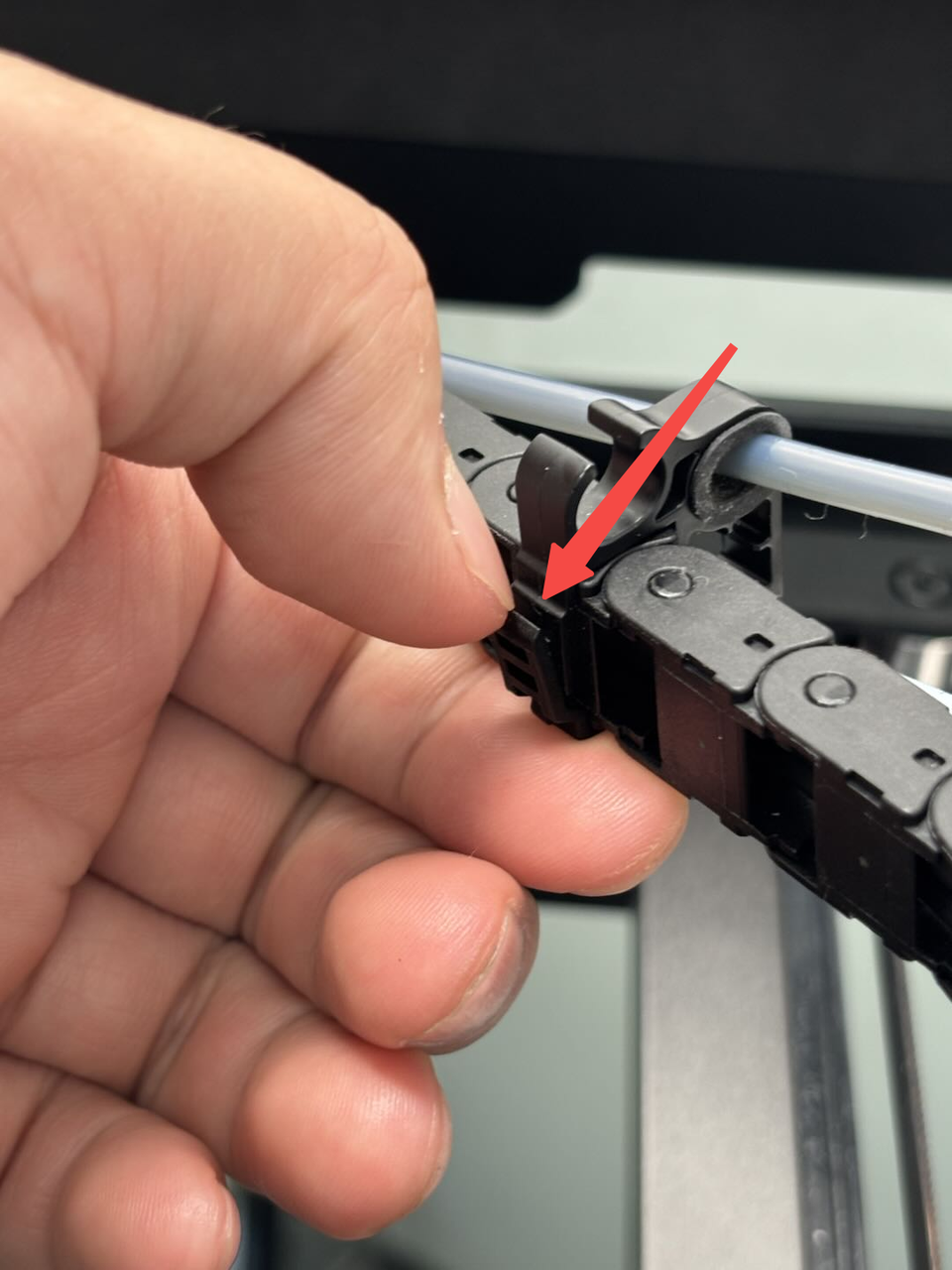

Retire la abrazadera del cable en la cadena de cables, luego desenganche la cadena de cables de la cubierta superior. Extraiga el cable USB-C de la cadena de cables.

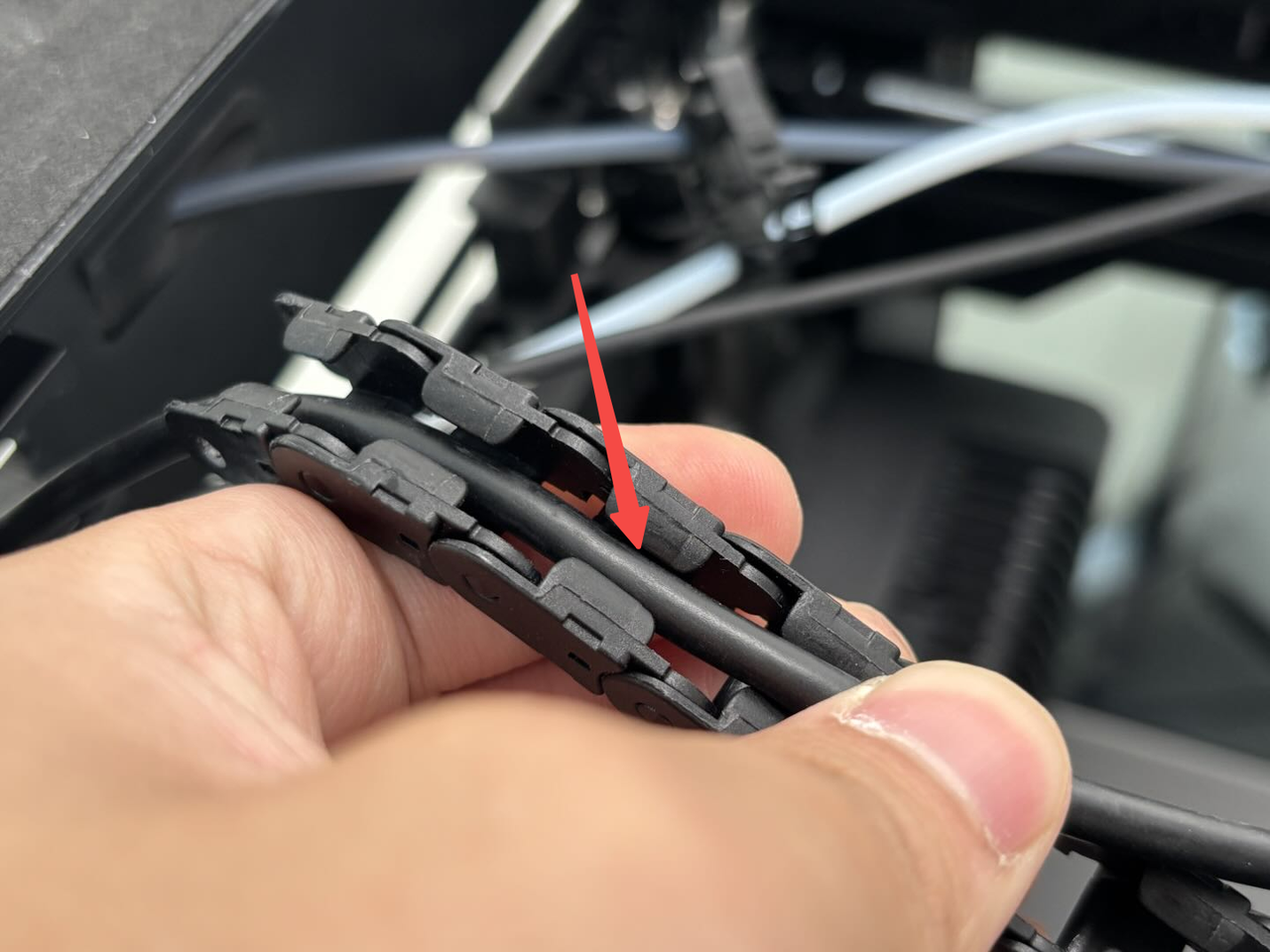

Nota: Si el cable USB-C está presionado por otros cables en la placa TH, puede retirar ambos cables juntos de la cadena de cables.
Instalar el cable USB-C
Paso 1: Conectar a la placa AP
Conecte el nuevo cable USB-C a la placa AP, luego asegure el cable en las abrazaderas.
Nota: El extremo "A" se conecta a la placa AP con el lado "A" hacia afuera.
Paso 2: Instalar el cable USB-C y la cadena de cables
- Instale el cable USB-C y el cable MC-TH en la cadena de cables, y coloque los cables a mitad de camino en la cadena para que ambos enganches de la cadena puedan instalarse, dejando espacio suficiente para conectar fácilmente con la placa TH. Luego instale la cola de la cadena en la cubierta superior;

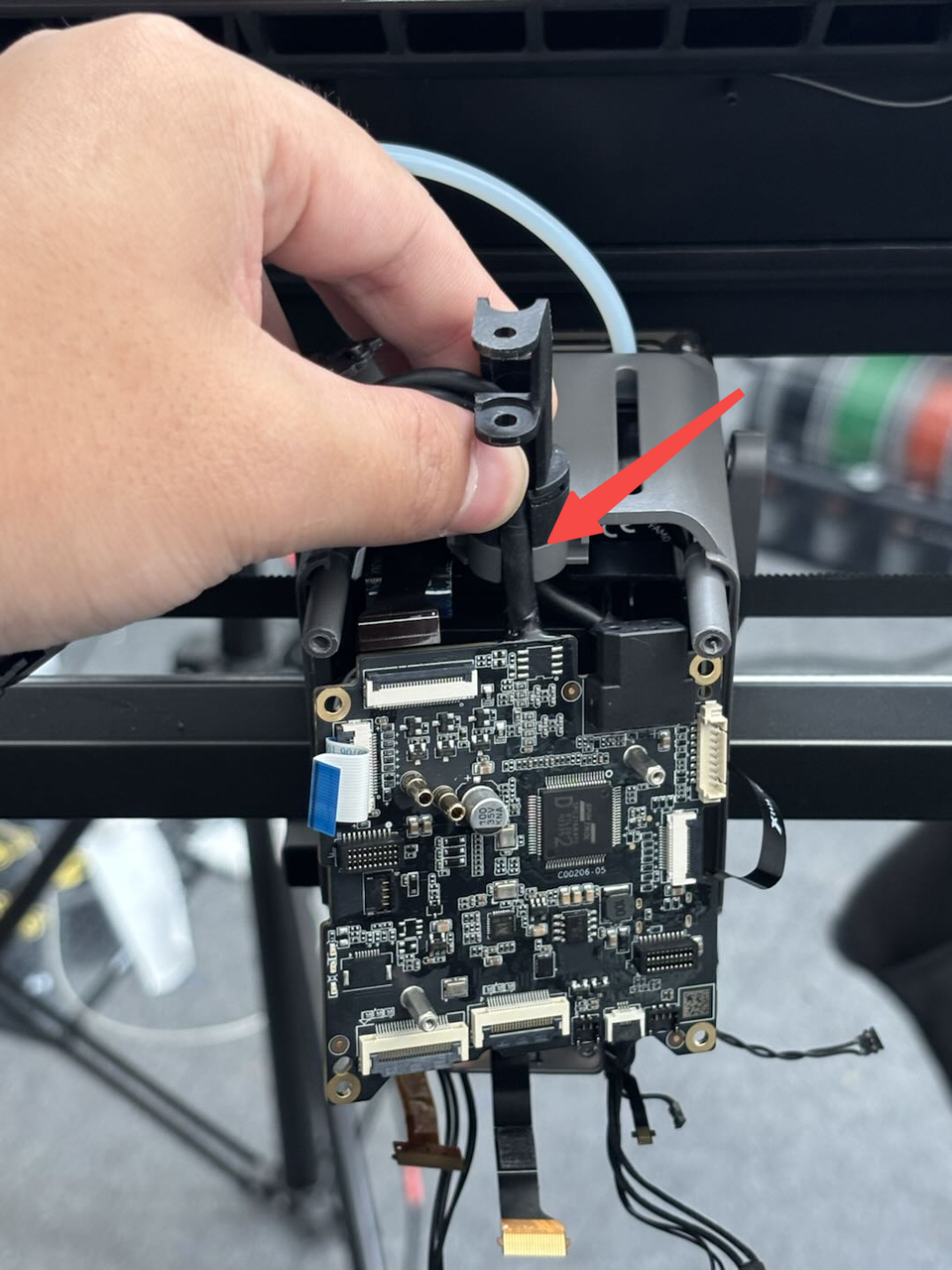

- Conecte el cable USB-C a la placa TH.
Nota: El "T" debe estar hacia afuera.

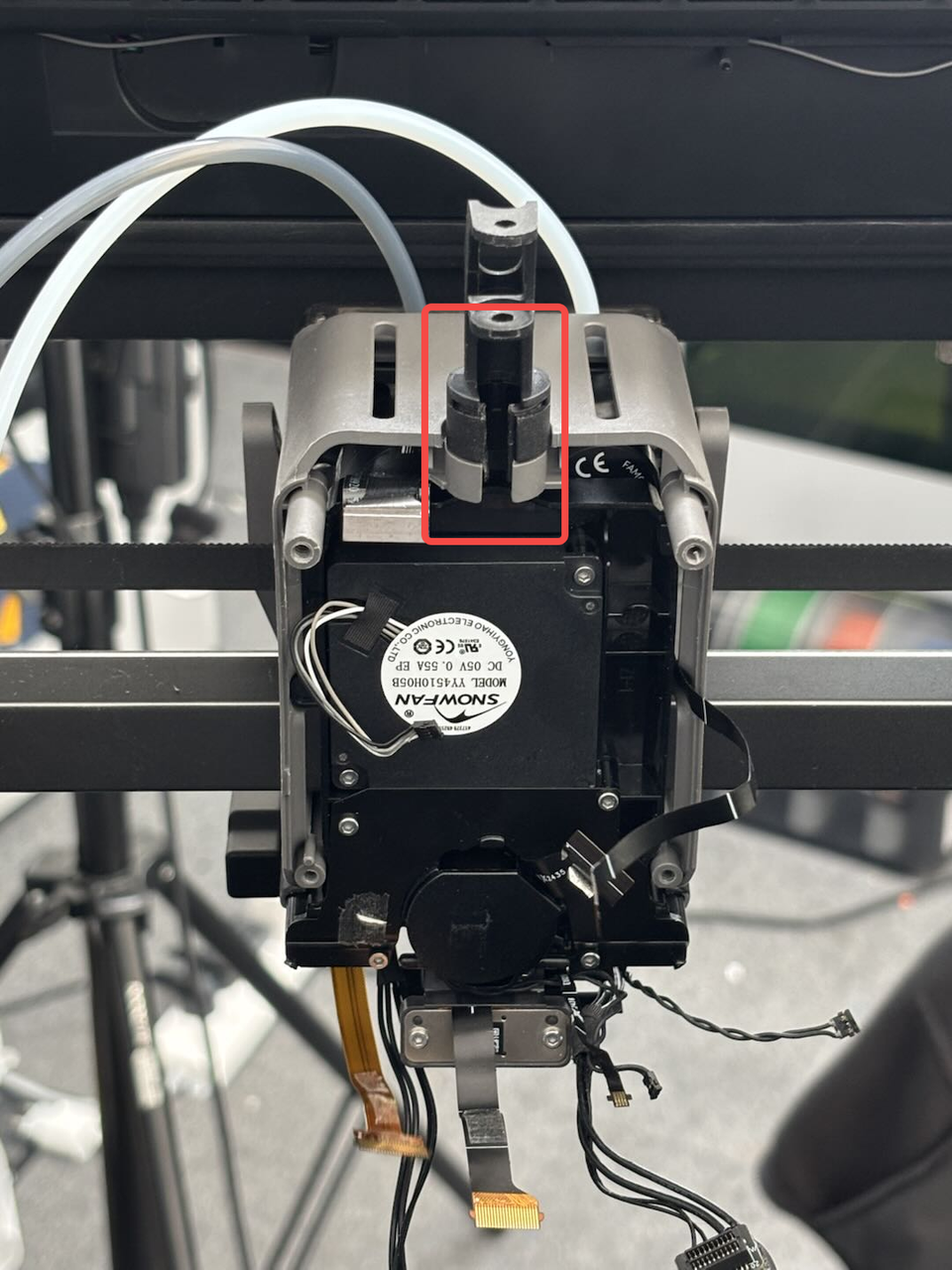

- Gire la base de la cadena de cables para alinear la muesca con la muesca en la carcasa media del cabezal, luego asegure el cable MC-TH y el cable USB-C en la base de la cadena de cables y la carcasa media del cabezal.

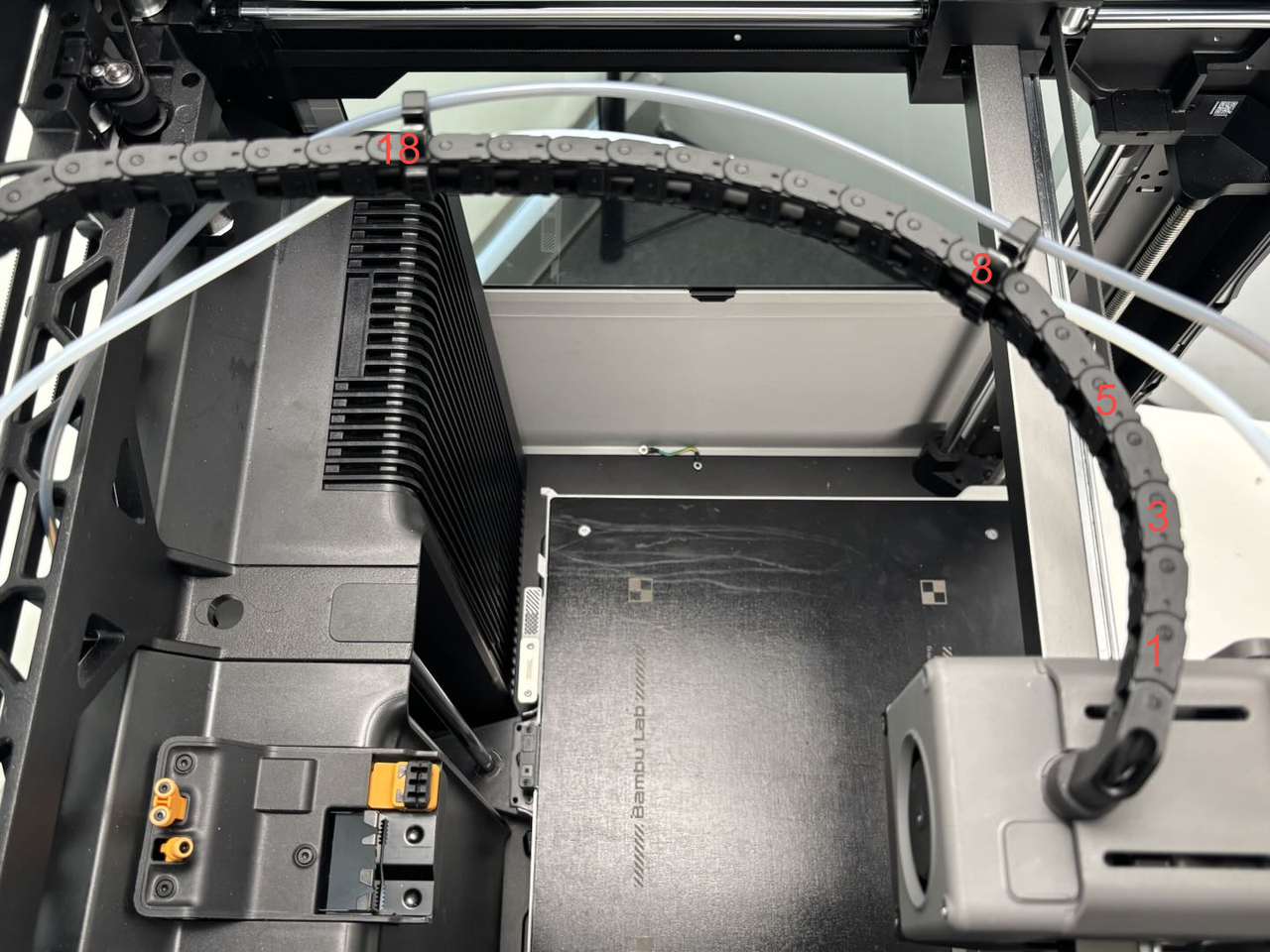

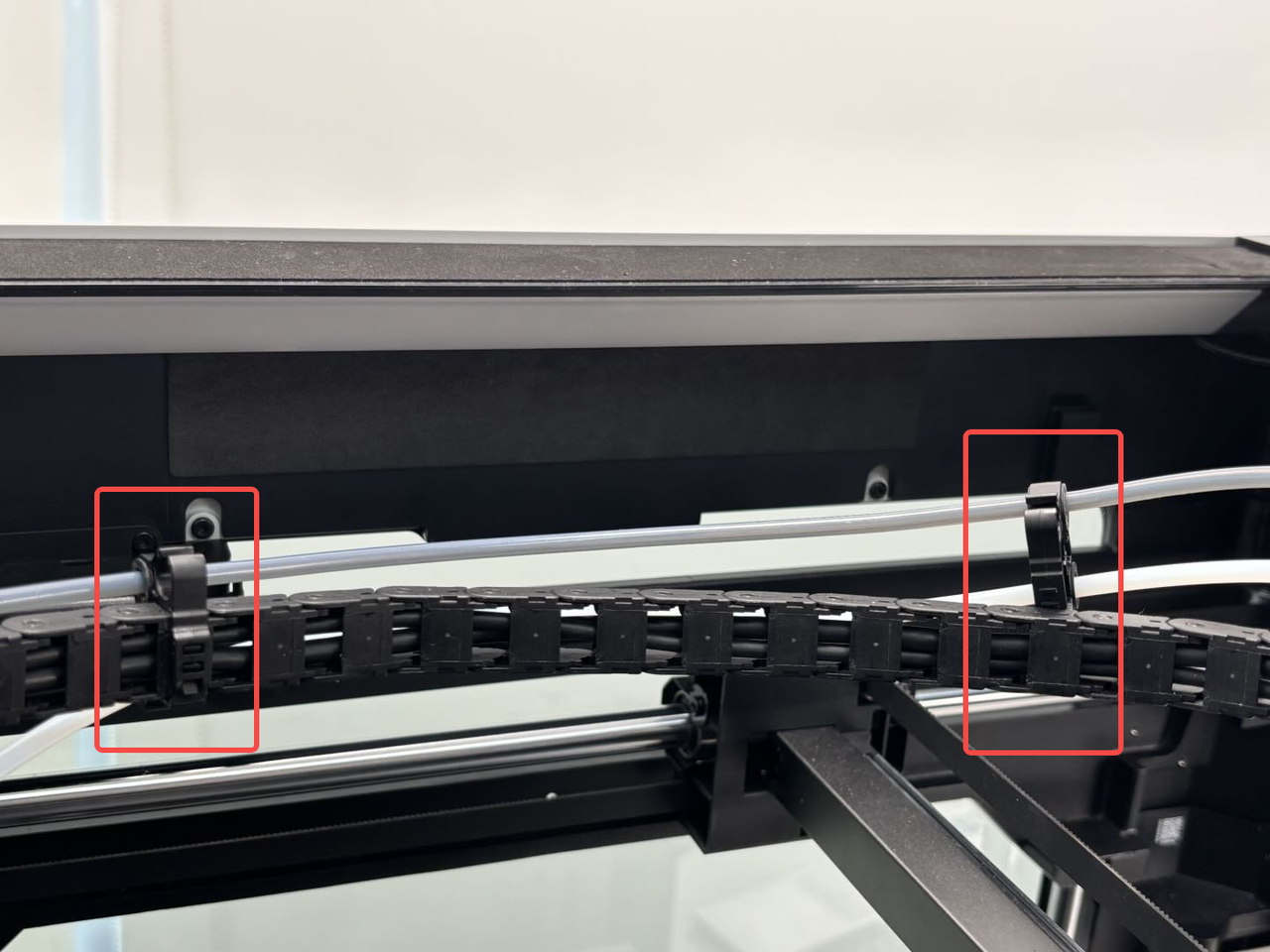

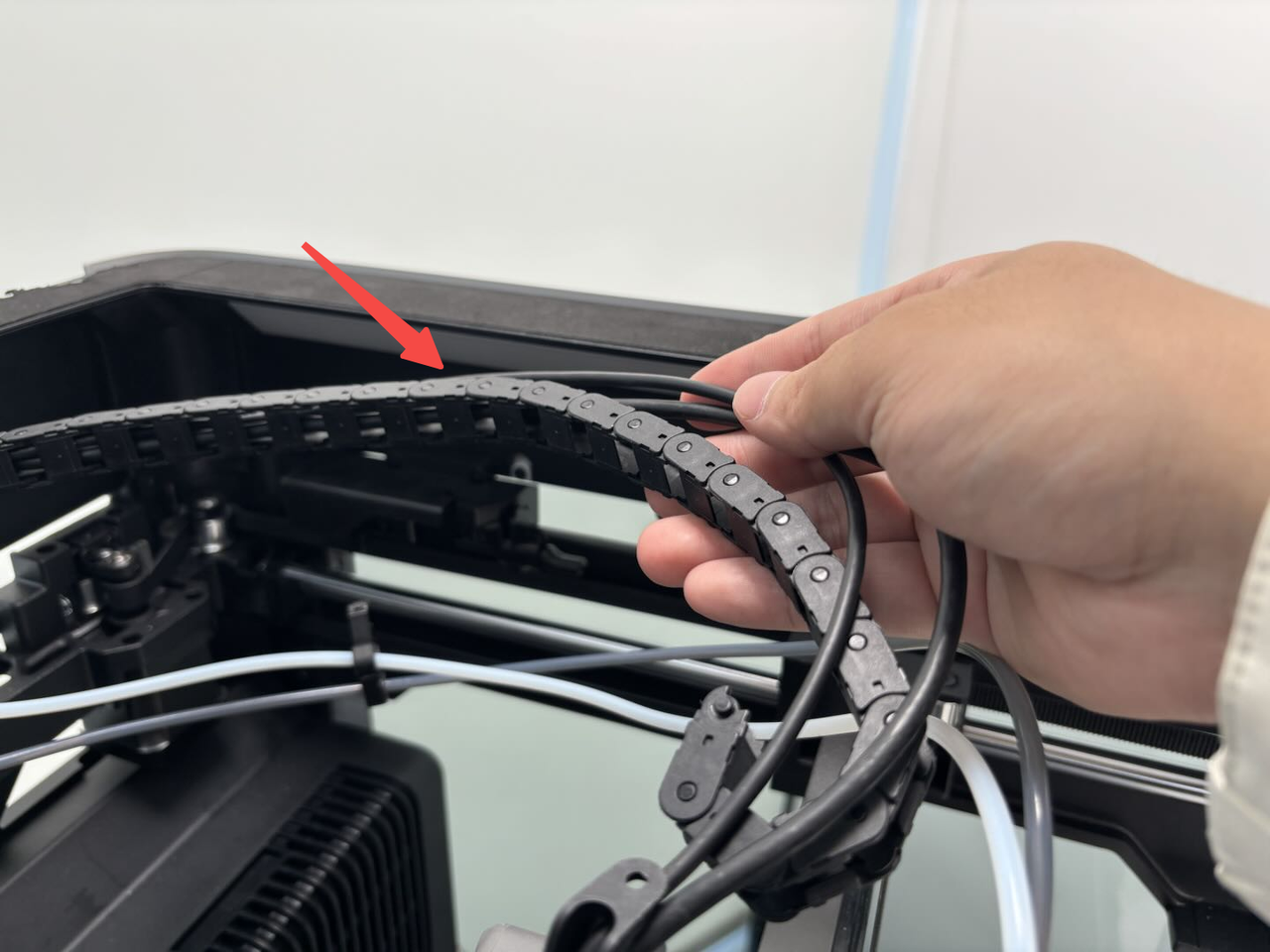

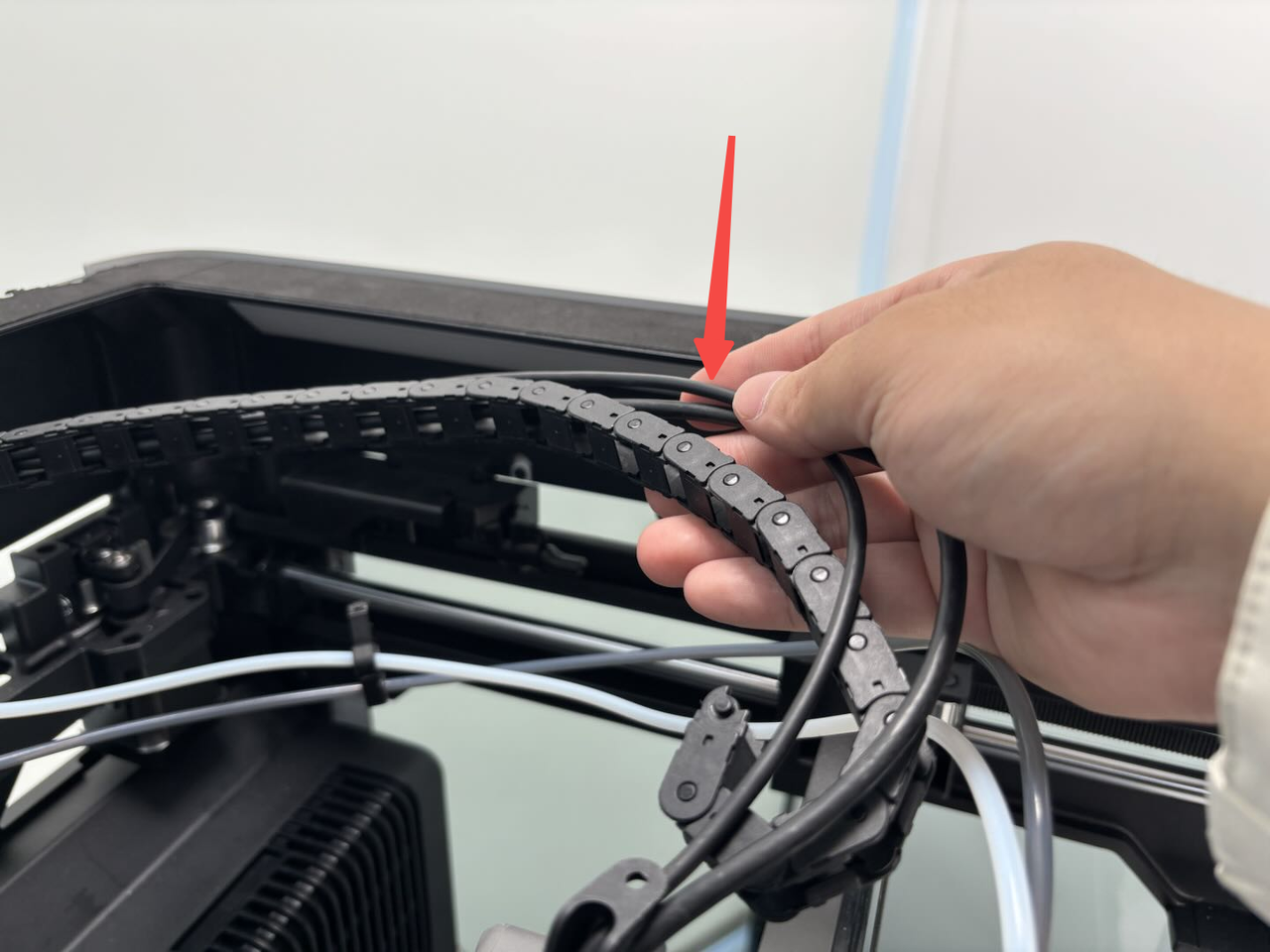

- Inserte el cable restante de cabezal a placa MC y el cable USB-C en la cadena de cables. Reconecte la cadena de cables a la base de la cadena y asegure las abrazaderas en la cadena de cables (instálelas en los enlaces 8 y 18 de la cadena—contando desde el cabezal).
Paso 3: Instalar la placa TH
Consulte la siguiente Wiki para reinstalar la placa TH en el cabezal:
Reemplazar placa de conexión del extrusor/TH/ cable FPC
Paso 4: Instalar el buffer de filamento
Alinee el buffer con los agujeros de tornillo y apriete 4 tornillos de fijación (BT3x8) utilizando una llave Allen H2.0. Reconecte los dos tubos PTFE al buffer.
Paso 5: Instalar la cubierta de la placa AP

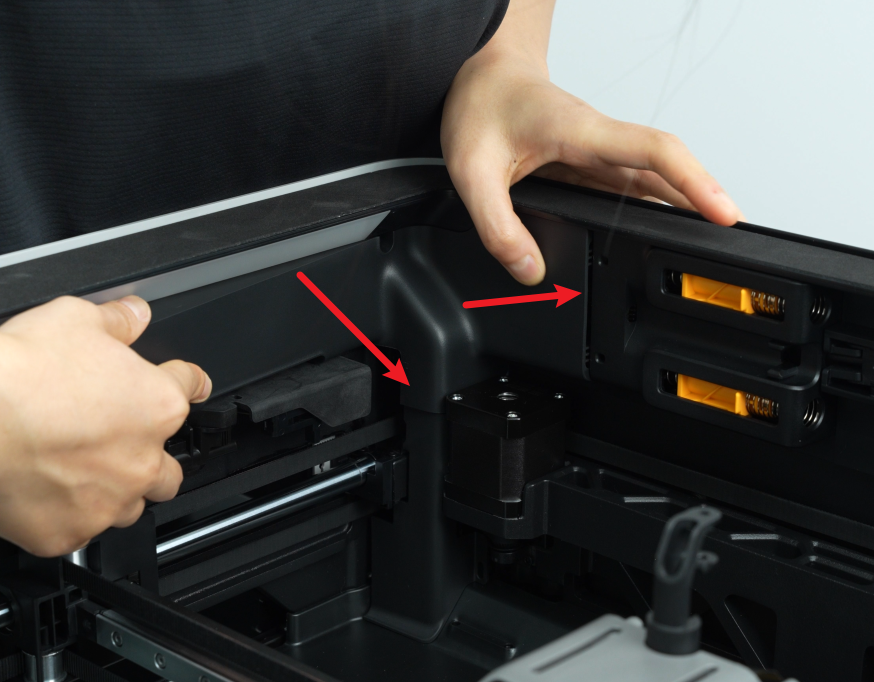

Vuelva a colocar la cubierta de la placa AP desde el lado más cercano a la parte trasera de la impresora, presionando ambas áreas indicadas. Asegure que el lado derecho esté alineado con el buffer y la parte inferior coincida con el protector de cables. Apriete un tornillo de fijación (BT2.6x8) utilizando una llave Allen H2.0.
Verificar la funcionalidad
Conecte la alimentación y encienda la impresora. Inicie un trabajo de impresión y verifique si se completa con éxito.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
