Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
LED y cubierta de cámara superior

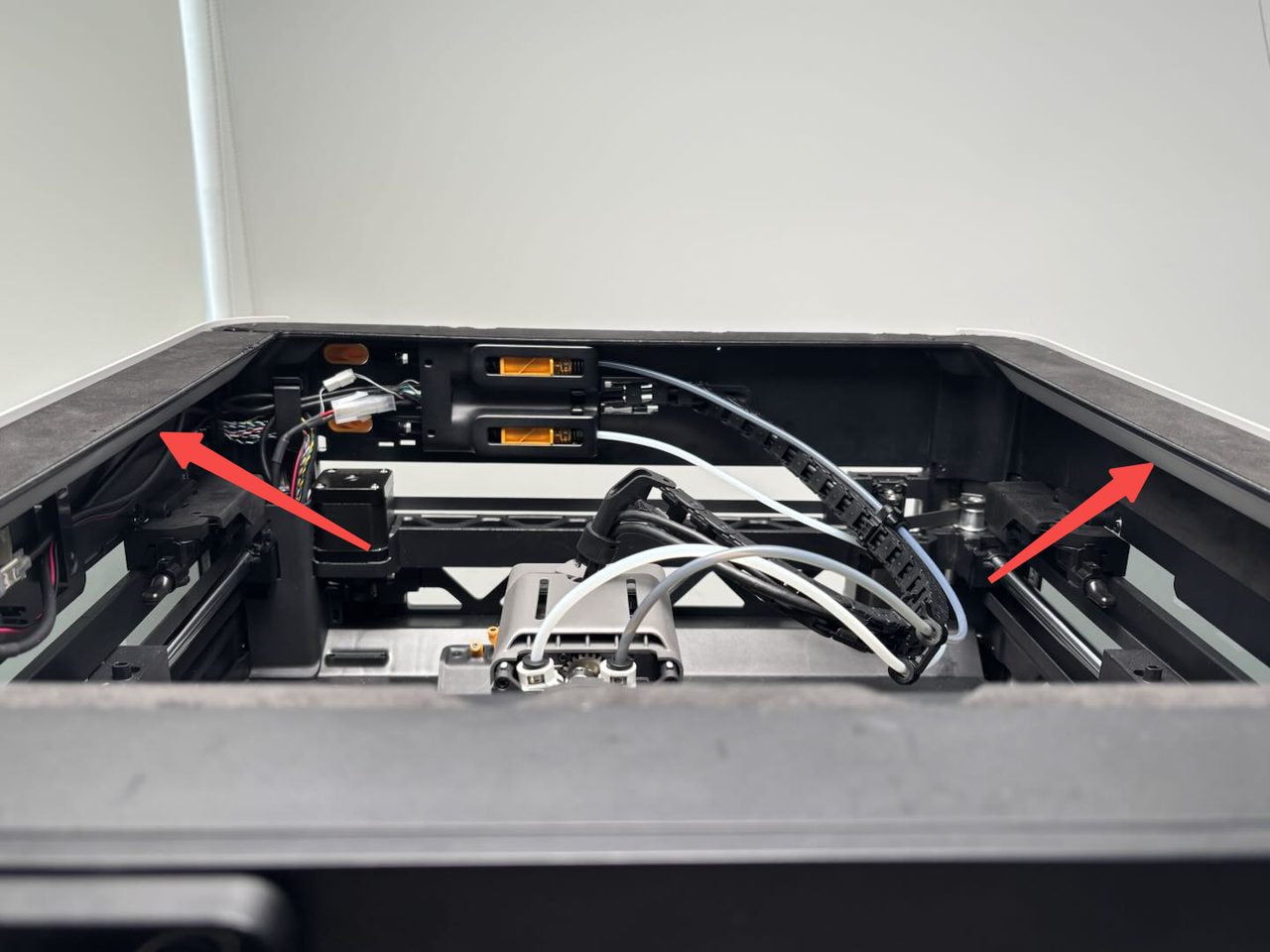

El LED de cámara superior se utiliza para proporcionar iluminación suplementaria en la cámara. Los LEDs de cámara superior están instalados en los lados izquierdo y derecho del marco superior de la impresora, así como en las columnas frontales izquierda y derecha.

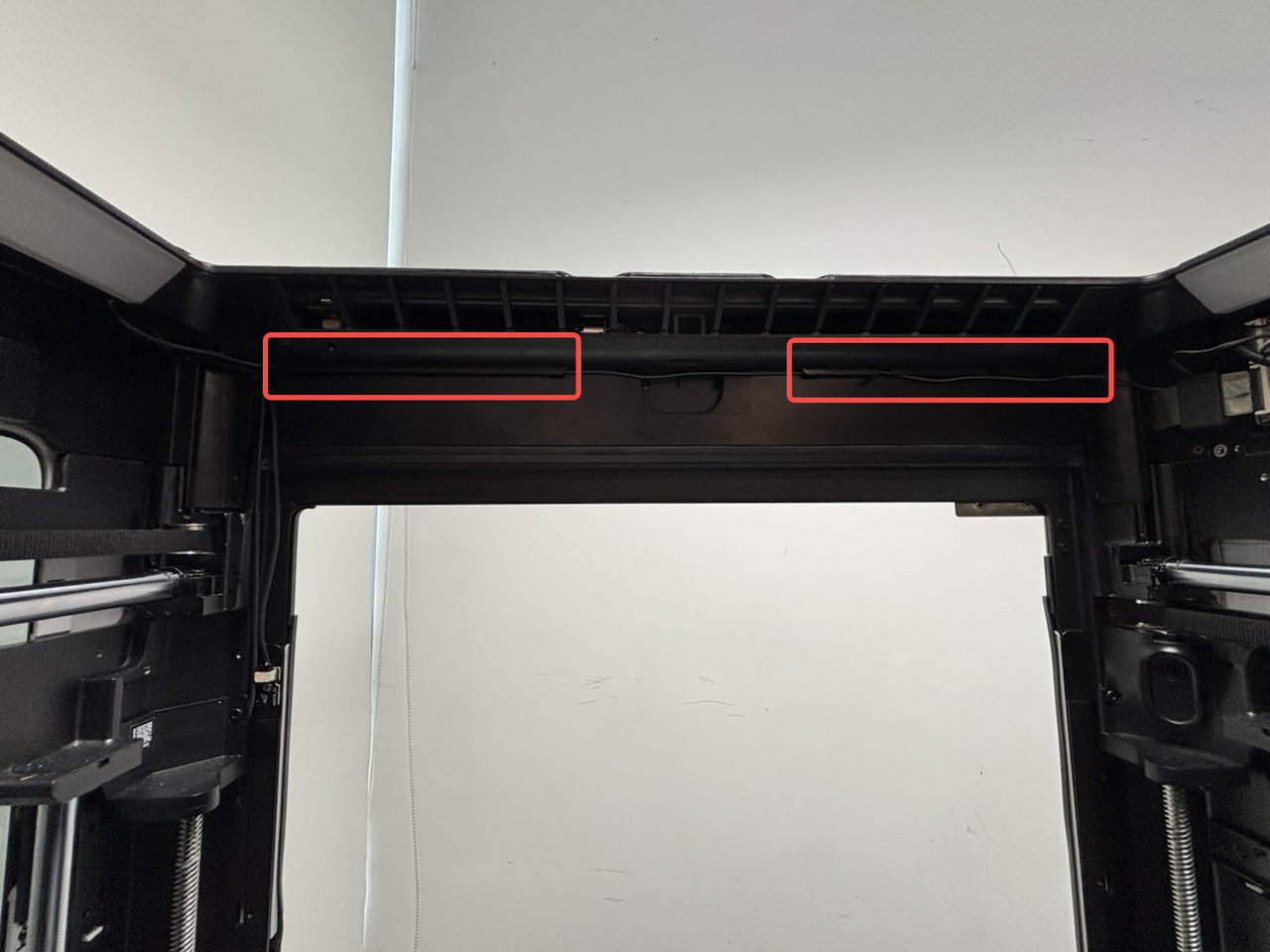

Las cubiertas del LED de cámara superior se instalan en los lados izquierdo y derecho del marco superior.
Las piezas de repuesto para el LED/cubierta de cámara superior se dividen en los siguientes 3 tipos:
-
LED de cámara superior - izquierdo
-
LED de cámara superior - derecho
-
Cubierta del LED de cámara superior - universal (izquierda y derecha)
Cuándo utilizar
-
El LED de cámara superior está quemado;
-
El cable del LED de cámara superior está dañado o cortocircuitado;
-
La cubierta del LED de cámara superior está dañada.
Herramientas y materiales necesarios
-
Nuevo LED de cámara superior o cubierta
-
Herramienta plana para levantar o tarjeta
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y peligros para la seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Reemplazar el LED y cubierta de cámara superior derecha
Retirar el LED de cámara superior derecha
Paso 1: Retirar la cubierta del LED de cámara superior

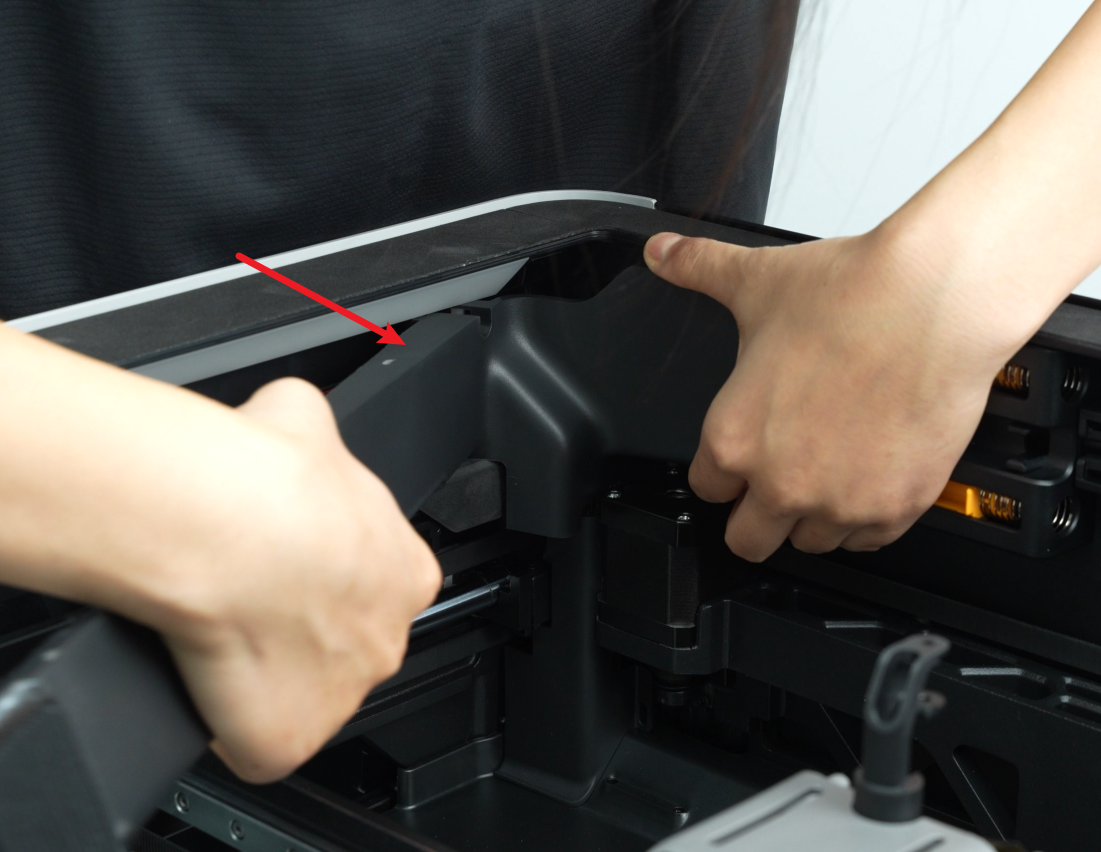

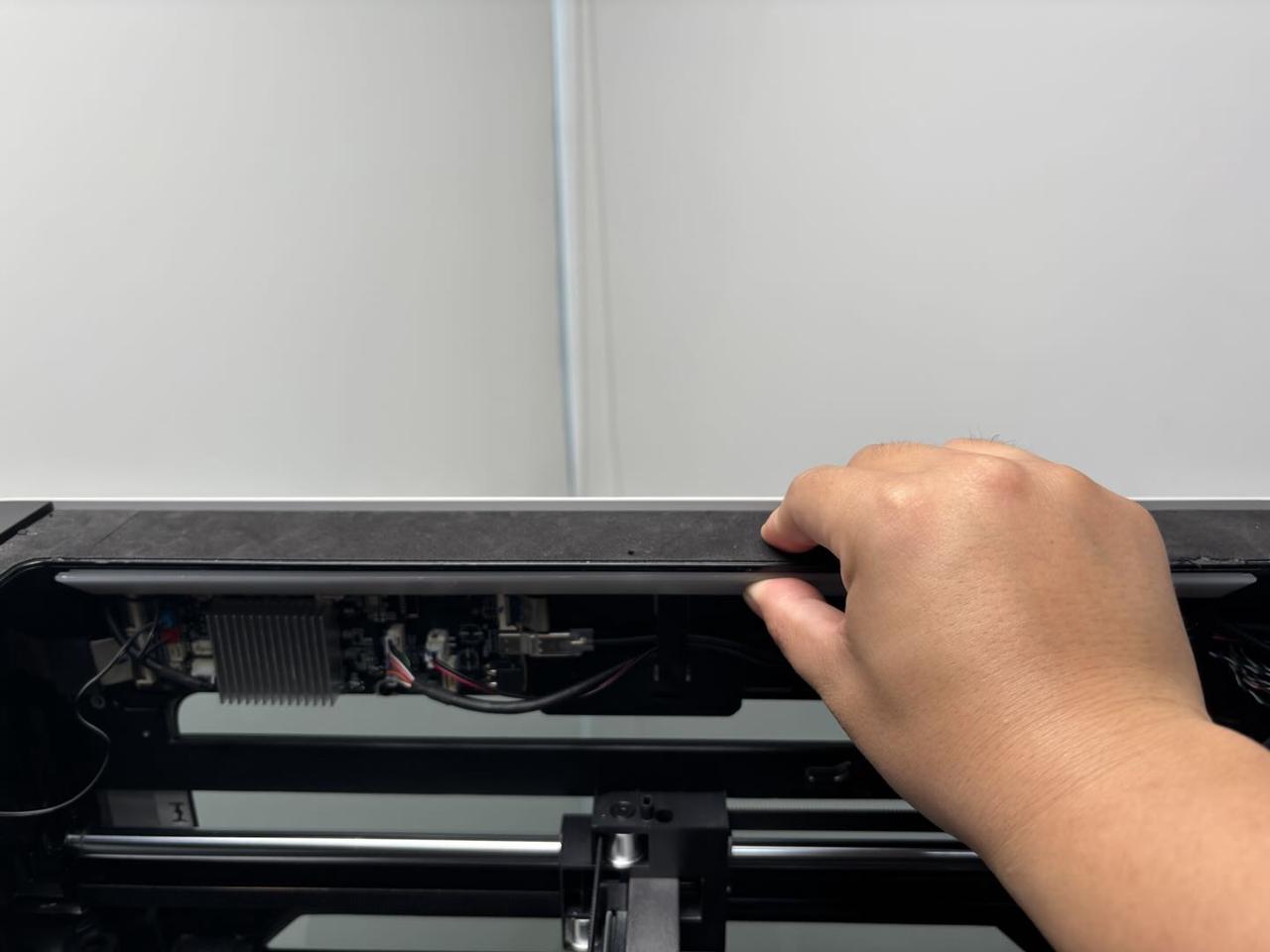

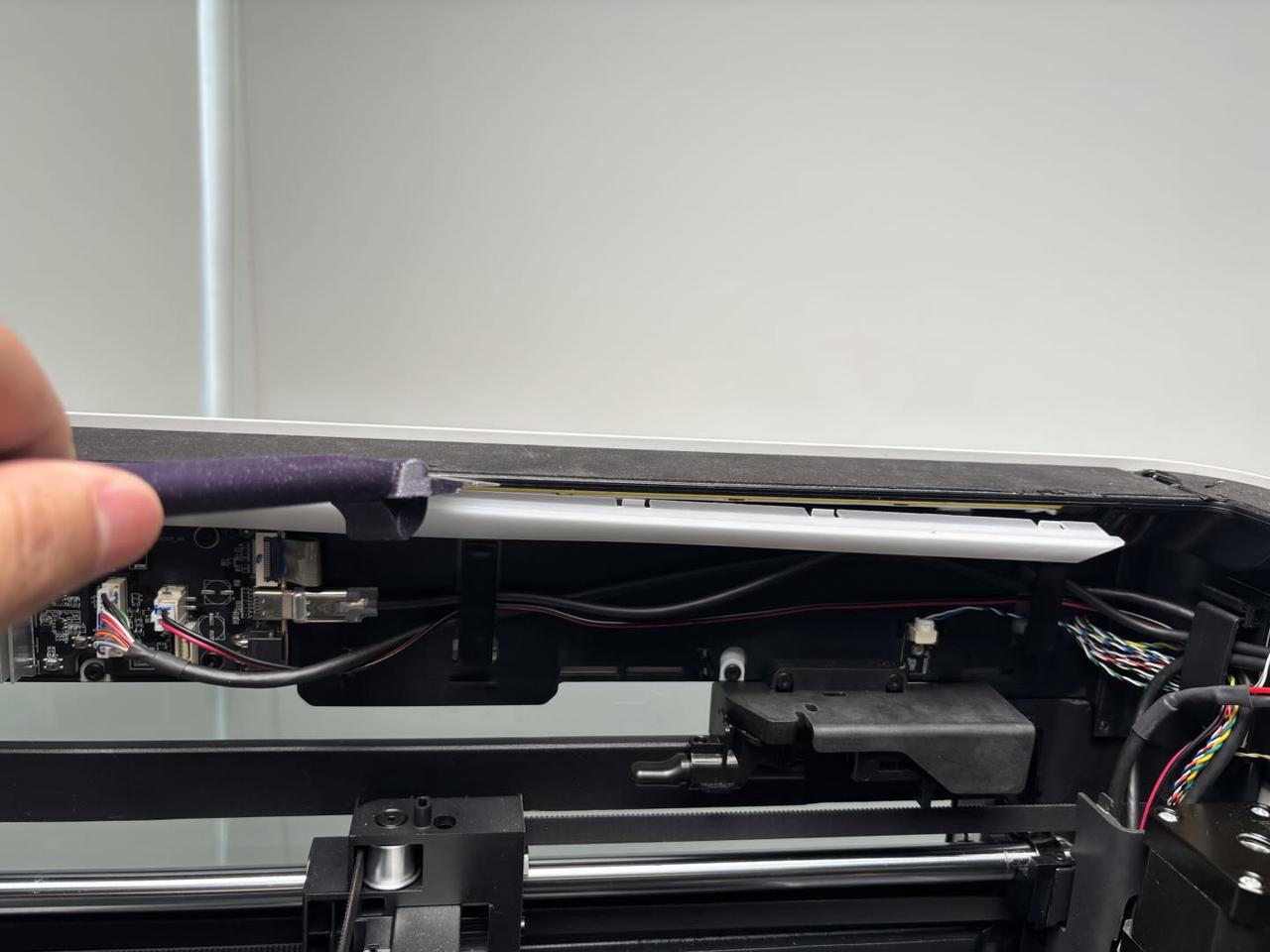

La cubierta del LED de cámara superior está fijada al marco superior de la impresora mediante clips. Utilice una herramienta plana para levantar o una tarjeta para insertar entre el marco superior y la cubierta del LED, luego levántela.
Si solo está reemplazando la cubierta del LED de cámara superior, no es necesario seguir los pasos siguientes.
Paso 2: Retirar la cubierta de la placa AP

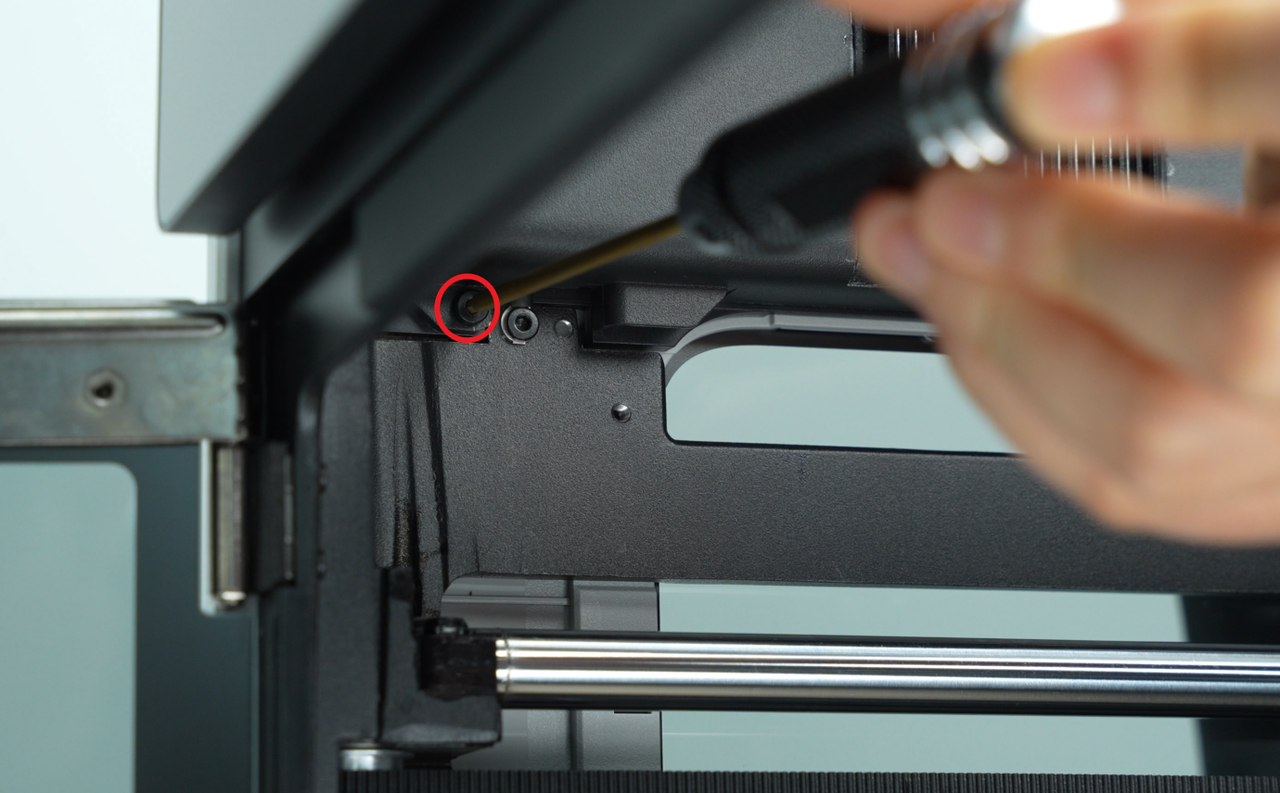

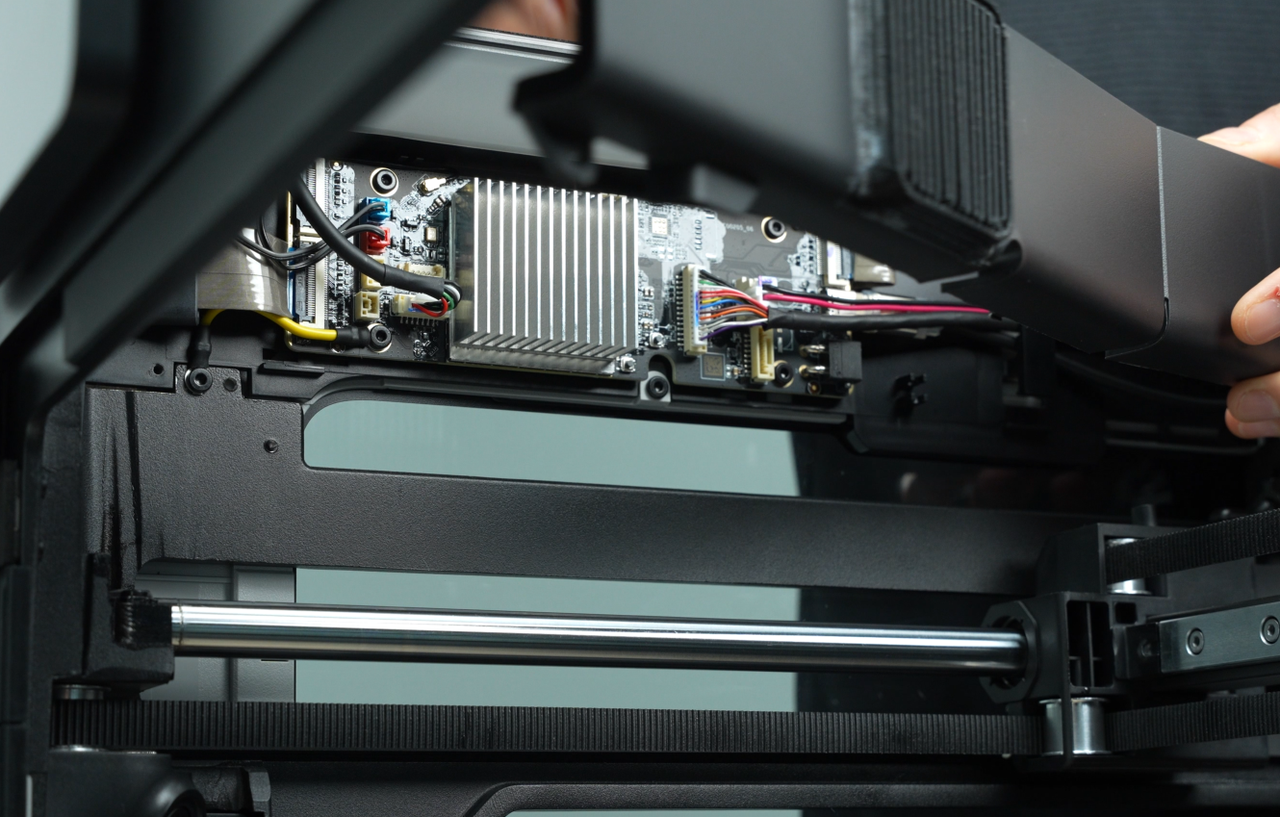

Utilice una llave Allen H2.0 para aflojar un tornillo de fijación (BT2.6x8), luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.
Si su impresora es versión H2D Laser, siga este paso adicional:
Paso 3: Retirar la cámara BirdsEye
El cable del LED derecho está presionado debajo de la cámara BirdsEye, por lo que debe retirar primero la cámara BirdsEye.
Consulte esta Wiki para retirar la cámara BirdsEye:
Paso 3: Retirar el LED de cámara superior

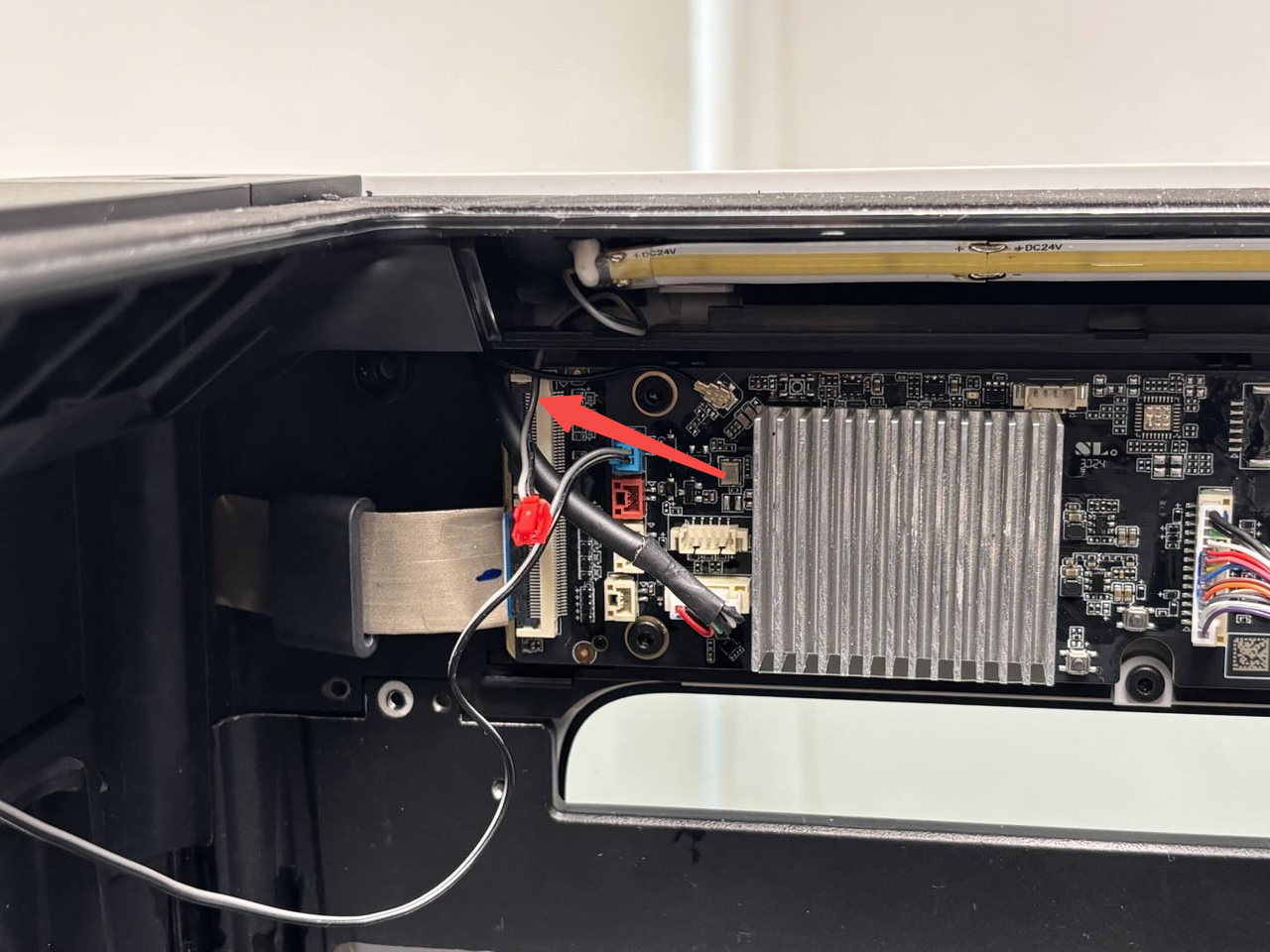

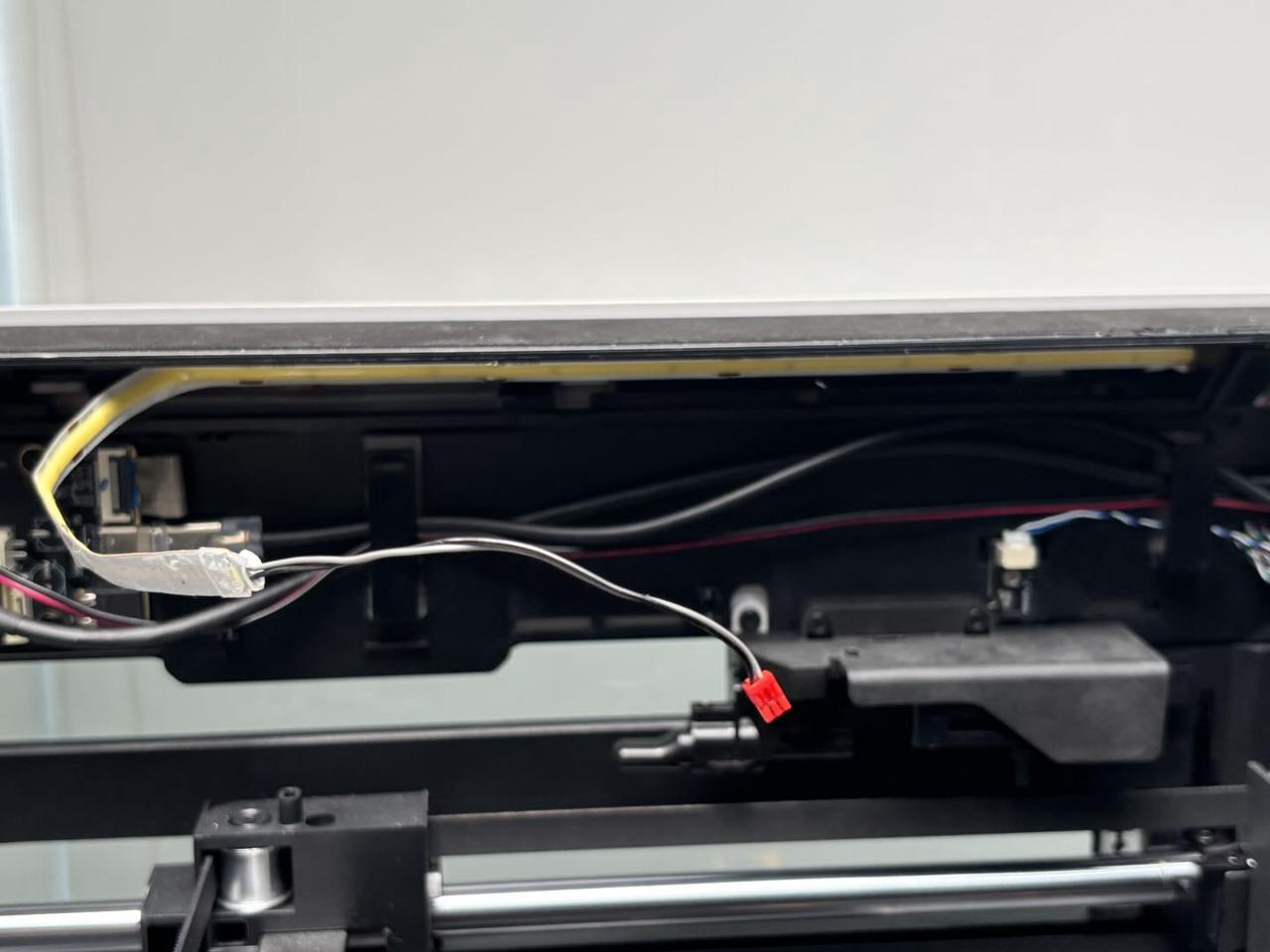

- Presione el clip (en el lado izquierdo) para desconectar el cable del LED de cámara superior de la placa AP, saque el cable del canal del cable y hágalo pasar por el pequeño agujero del marco superior.
- Retire el LED de cámara superior despegándolo.
Instalar el LED de cámara superior derecha
Paso 1: Instalar el LED de cámara superior

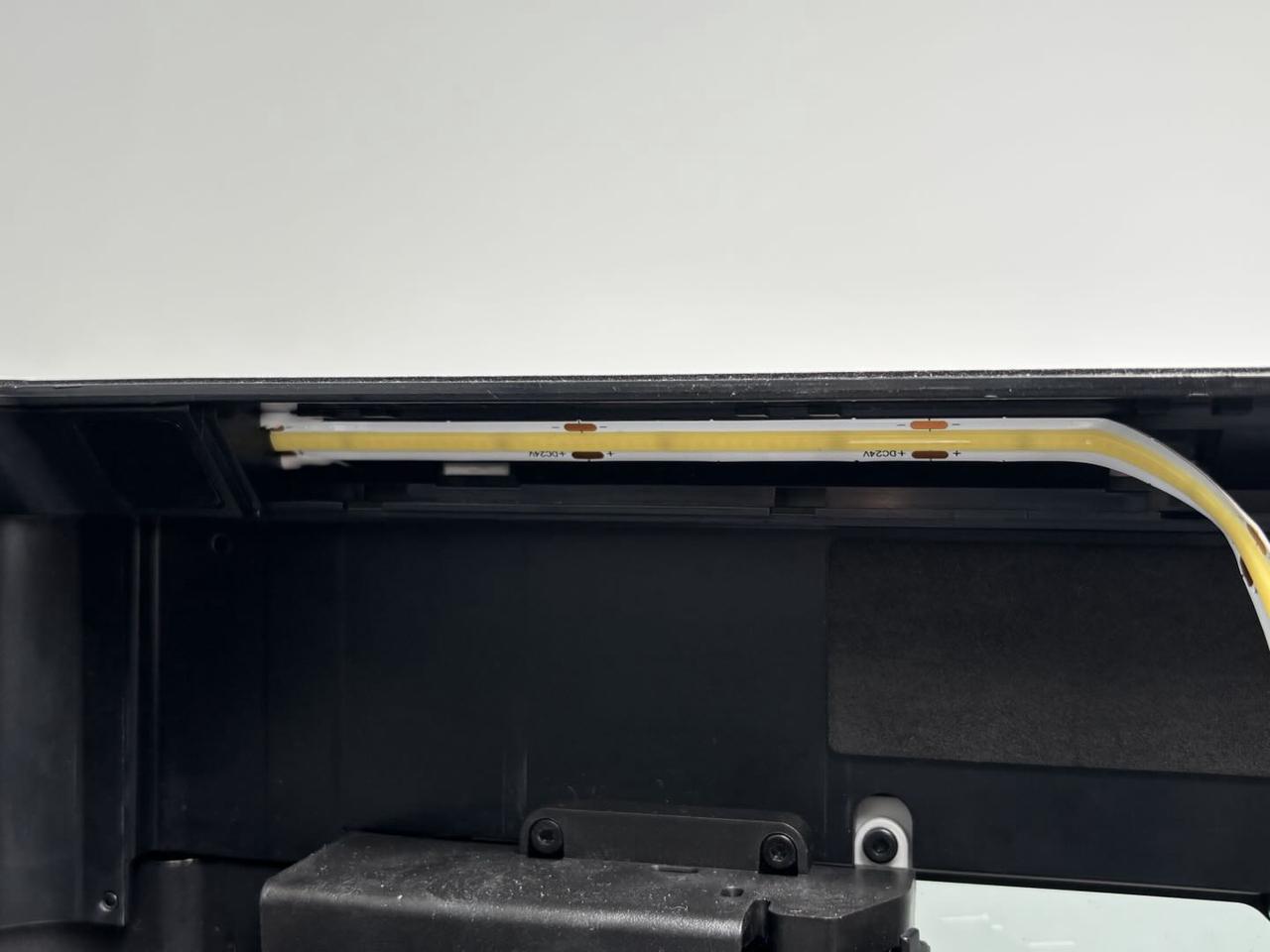

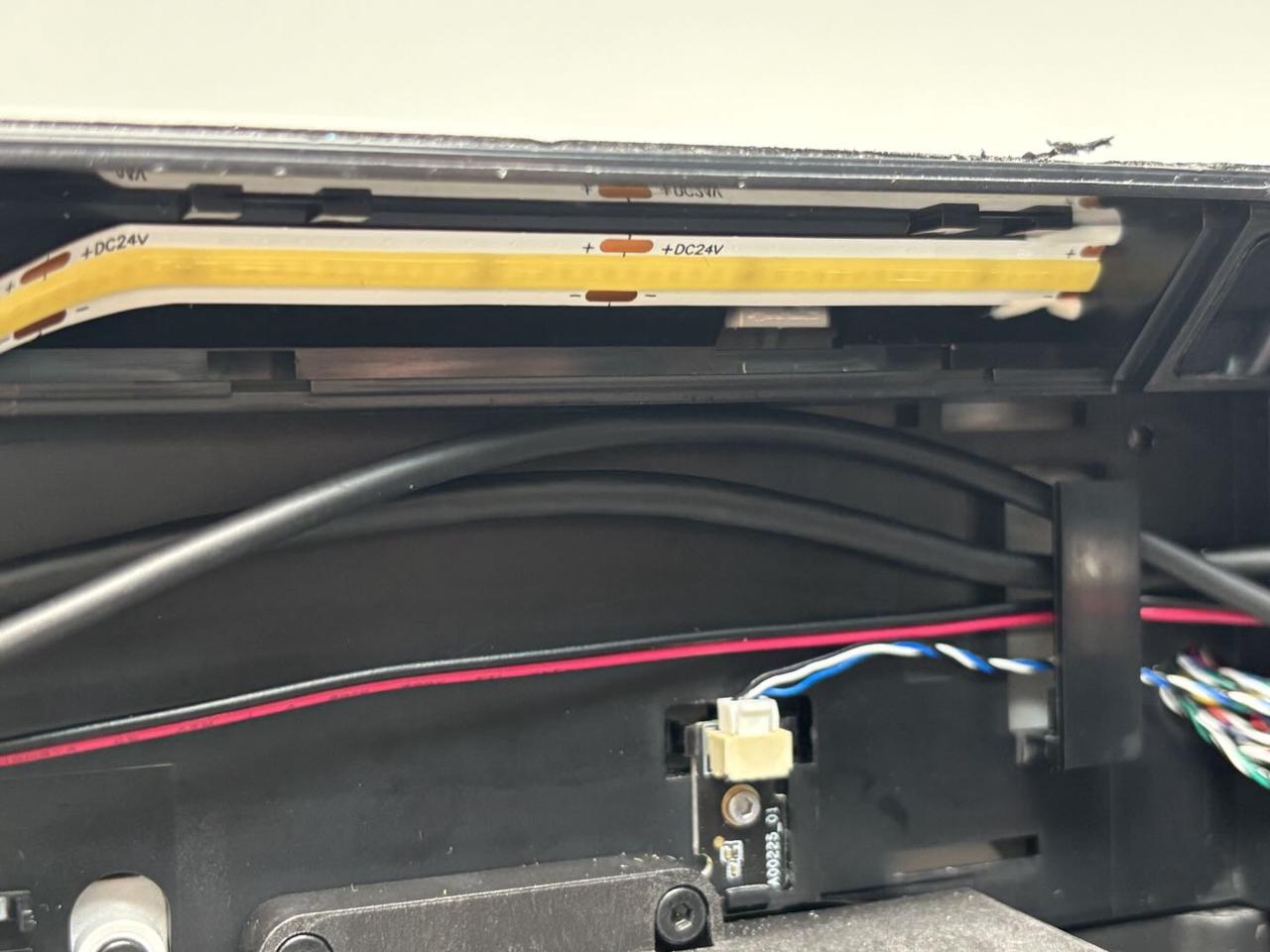

- Retire la película protectora del nuevo LED de cámara superior, alinee el extremo del LED (el extremo sin conector) al lado izquierdo y péguelo.
No es necesario aplicar pegamento blanco en ambos extremos del LED de cámara superior, asegúrese simplemente de que esté adherido firmemente.

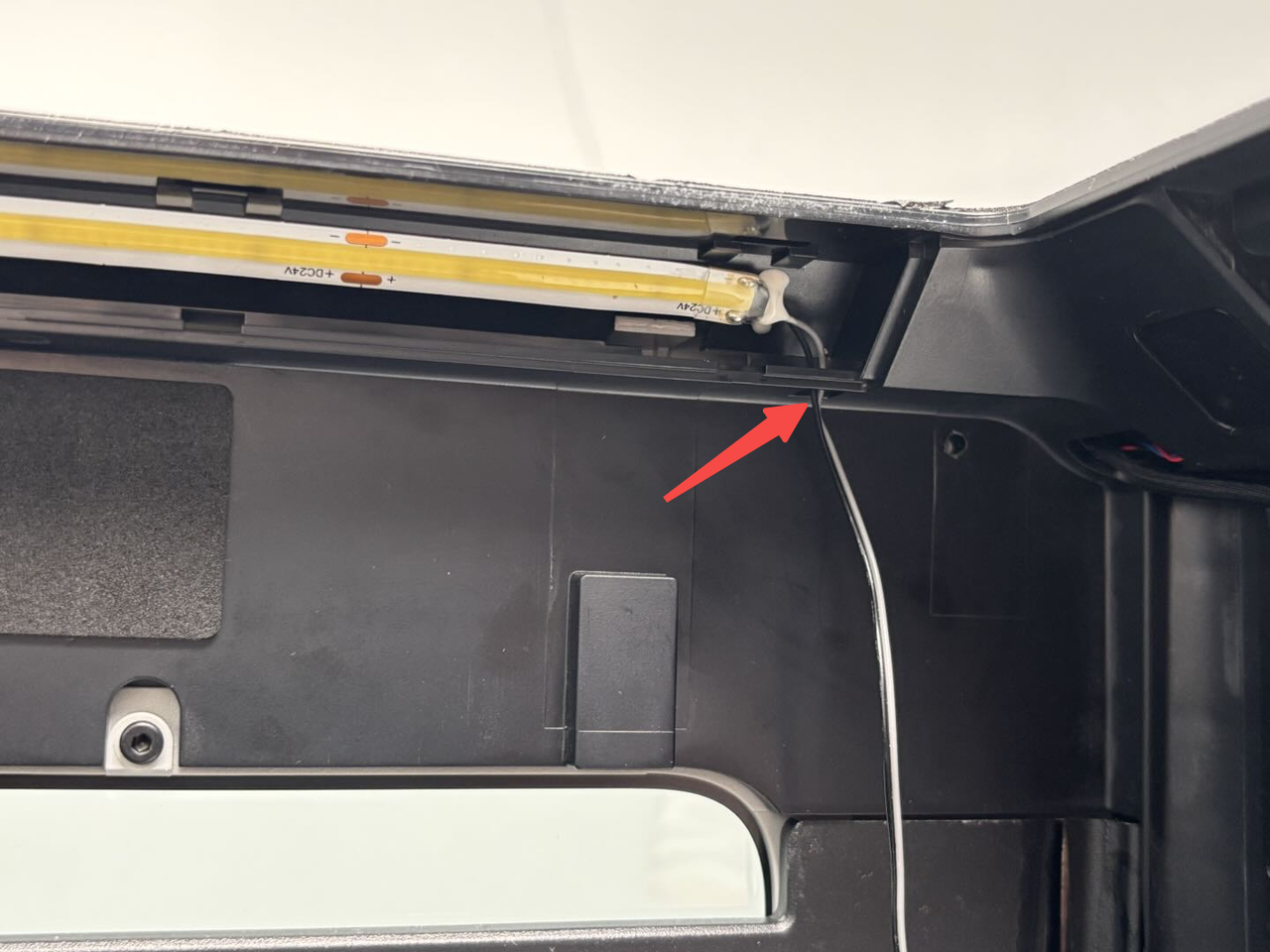

- Haga pasar el cable del LED por el pequeño agujero, luego encaje el cable en el canal del cable y conéctelo a la placa AP.
Si su impresora es versión H2D Laser, siga este paso adicional:
Paso 2: Instalar la cámara BirdsEye
Consulte esta Wiki para instalar la cámara BirdsEye:
Paso 2: Instalar la cubierta del LED de cámara superior

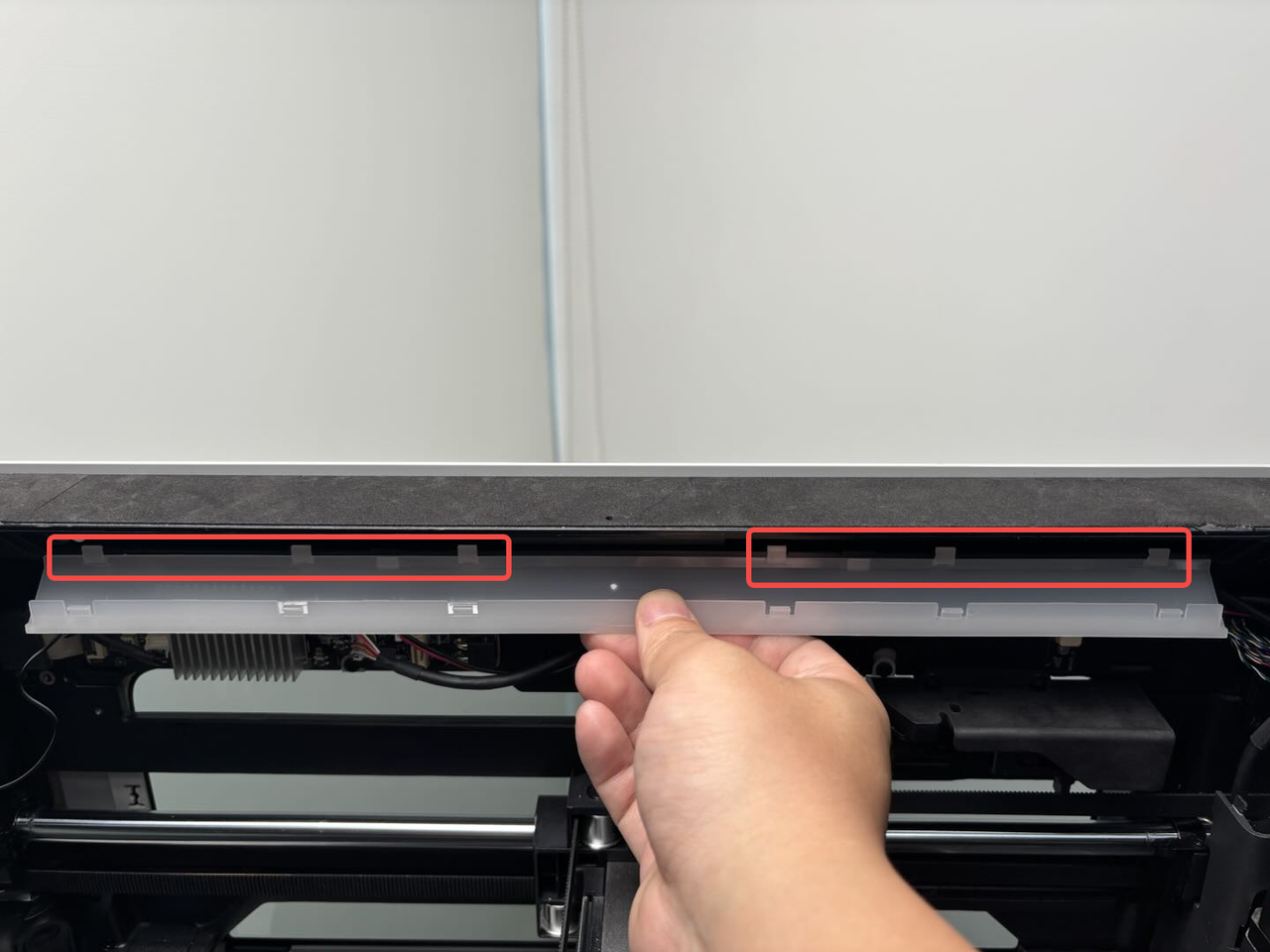

Alinee los clips debajo de la cubierta del LED de cámara superior con las ranuras del marco superior de la impresora, luego empuje hacia arriba hasta escuchar un sonido de "clic".
Las cubiertas LED izquierda y derecha son iguales y se instalan de la misma manera.
Paso 3: Instalar la cubierta de la placa AP

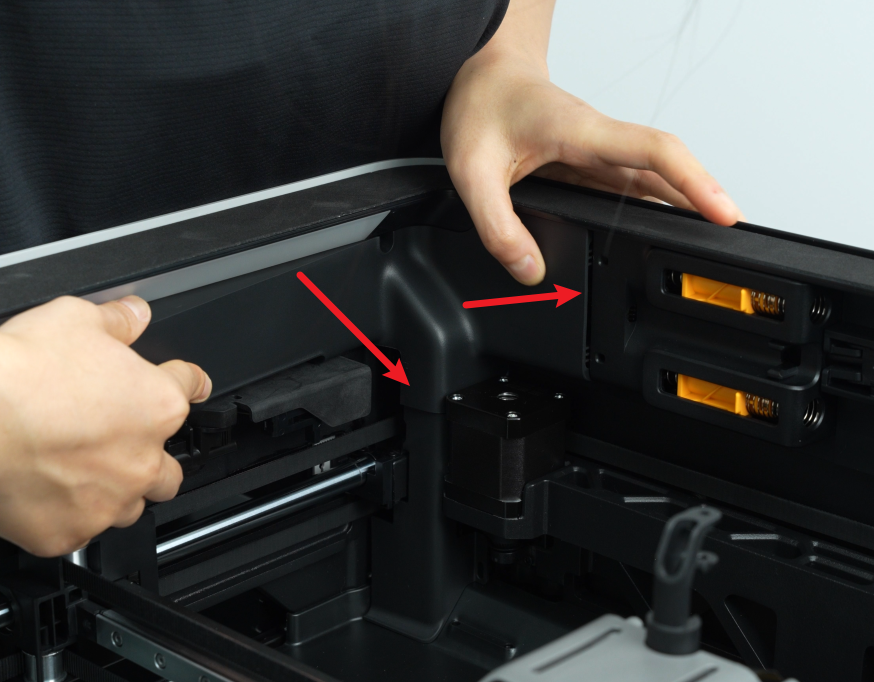

Primero, encaje la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presione los 2 puntos indicados por las flechas, alinee el lado derecho con el buffer de filamento y el fondo con la cubierta del cable, luego apriete un tornillo de fijación (BT2.6x8) con una llave Allen H2.0.
Reemplazar el LED y cubierta de cámara superior izquierda
Retirar el LED de cámara superior izquierda
Paso 1: Retirar la cubierta del LED de cámara superior
La cubierta del LED de cámara superior está fijada al marco superior de la impresora mediante clips. Utilice una herramienta plana para levantar o una tarjeta para insertar entre el marco superior y la cubierta del LED, luego levántela.
Si solo está reemplazando la cubierta del LED de cámara superior, no es necesario seguir los pasos siguientes.
Paso 2: Retirar la cubierta de la placa AP
Utilice una llave Allen H2.0 para aflojar un tornillo de fijación (BT2.6x8), luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.
Paso 3: Retirar el LED de cámara superior

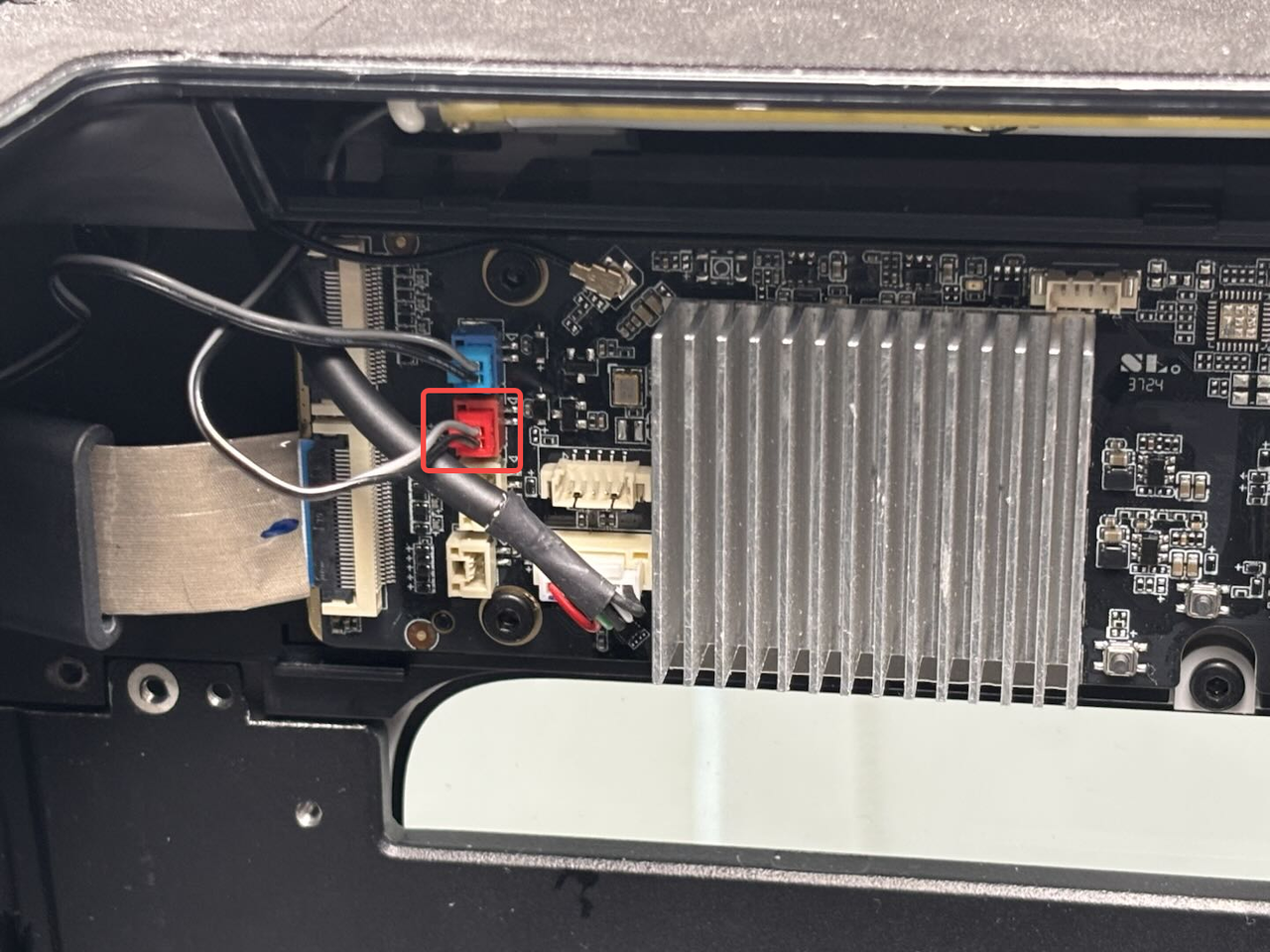

- Desconecte el cable del LED de cámara superior de la placa AP y haga pasar el cable por el pequeño agujero del marco superior.
- Retire el LED de cámara superior despegándolo.
Instalar el LED de cámara superior izquierda
Paso 1: Instalar el LED de cámara superior
- Retire la película protectora del nuevo LED de cámara superior, alinee el extremo del LED (el extremo sin conector) al lado izquierdo y péguelo.
Asegúrese simplemente de que esté adherido firmemente.
- Haga pasar el cable del LED por el pequeño agujero, luego conéctelo a la placa AP.
Paso 2: Instalar la cubierta del LED de cámara superior
Alinee los clips debajo de la cubierta del LED de cámara superior con las ranuras del marco superior de la impresora, luego empuje hacia arriba hasta escuchar un sonido de "clic".
Las cubiertas LED izquierda y derecha son iguales y se instalan de la misma manera.
Paso 3: Instalar la cubierta de la placa AP
Primero, encaje la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presione los 2 puntos indicados por las flechas, alinee el lado derecho con el buffer de filamento y el fondo con la cubierta del cable, luego apriete un tornillo de fijación (BT2.6x8) con una llave Allen H2.0.
Verificar la funcionalidad
Conecte el cable de alimentación y encienda la impresora. Controle el LED de cámara superior mediante la pantalla y verifique si se puede encender y apagar normalmente. Si se puede encender y apagar normalmente, el reemplazo fue exitoso.
De lo contrario, verifique si el cable del LED de cámara superior está conectado correctamente e inténtelo nuevamente. Si el problema persiste, contacte al soporte técnico de Bambu Lab para obtener asistencia adicional.
