Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Cable FPC del sensor del cabezal

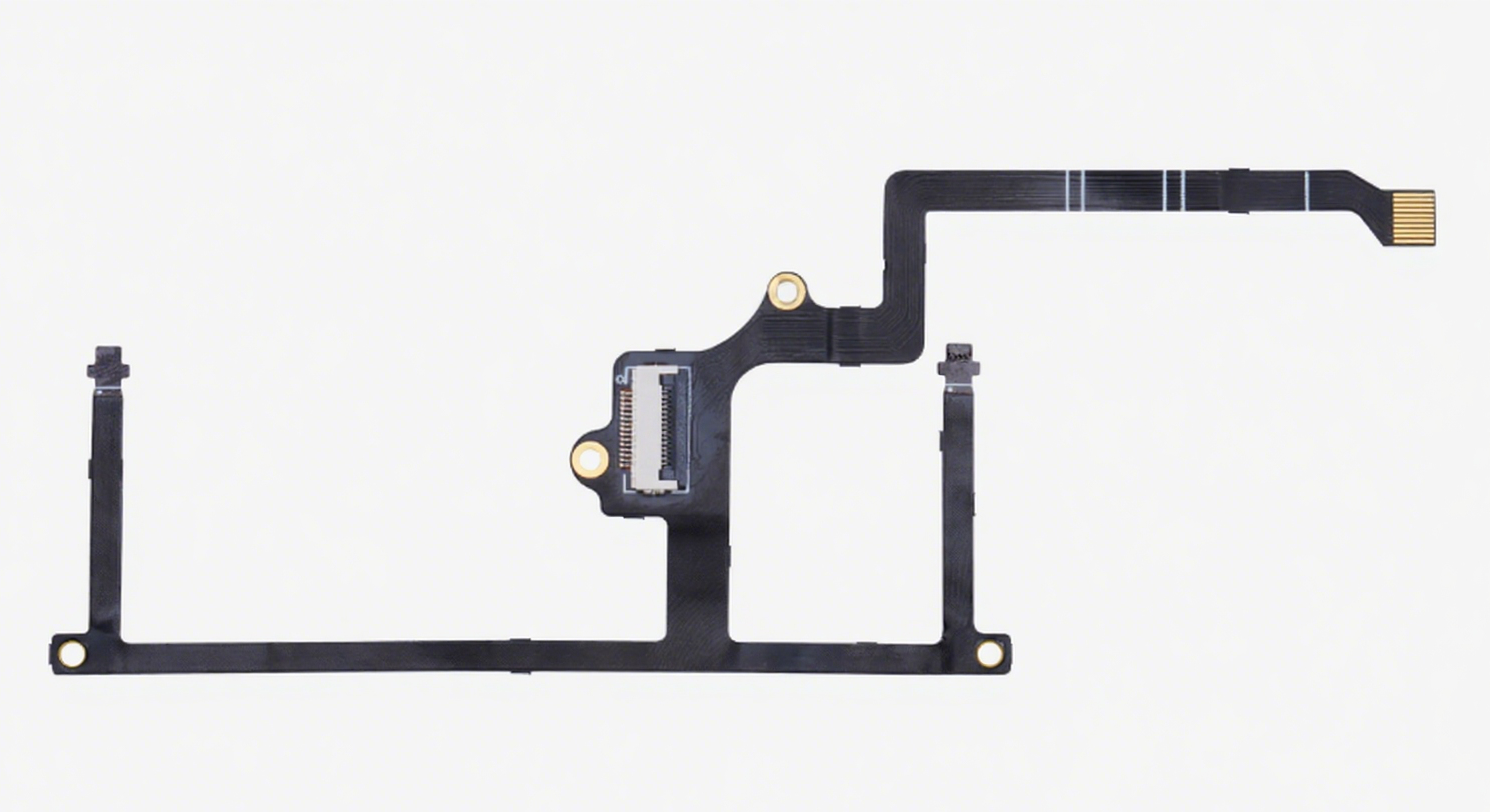

El Cable FPC del sensor del cabezal para el extrusor H2D es un cable flexible de circuito impreso que conecta los sensores de efecto Hall en ambos lados de los rodillos del extrusor y la placa frontal de sensores al circuito TH. Este cable desempeña un papel crucial en la detección de presencia de filamento y garantiza el funcionamiento adecuado del mecanismo del cortador de filamento.
El Cable FPC del sensor del cabezal está adherido a la parte trasera del extrusor como cable flexible con conector.
Herramientas y preparación requeridas
- Llaves hexagonales H2.0 y H1.5
- Bandeja pequeña para tornillos (para evitar perder tornillos)
- Nuevo Cable FPC del sensor del cabezal
Consejos de seguridad
Importante!
Siempre apague y desenchufe la impresora antes de realizar cualquier mantenimiento en la impresora o sus electrónicos (incluyendo cables del cabezal) para evitar cortocircuitos y evitar dañar componentes electrónicos.
Verifique la temperatura del hotend y la cama caliente antes del mantenimiento. Si es necesario trabajar a altas temperaturas, use guantes resistentes al calor para garantizar seguridad.
Si tiene preguntas sobre esta guía, contacte al soporte técnico en línea (disponible 9:00–21:00) para recibir asistencia.
Pasos de desmontaje
Paso 1: Retire el conjunto del extrusor
Consulte esta Guía de reemplazo del extrusor H2D o el video para orientación.
Guía en video
Paso 2: Retire los cortadores izquierdo y derecho

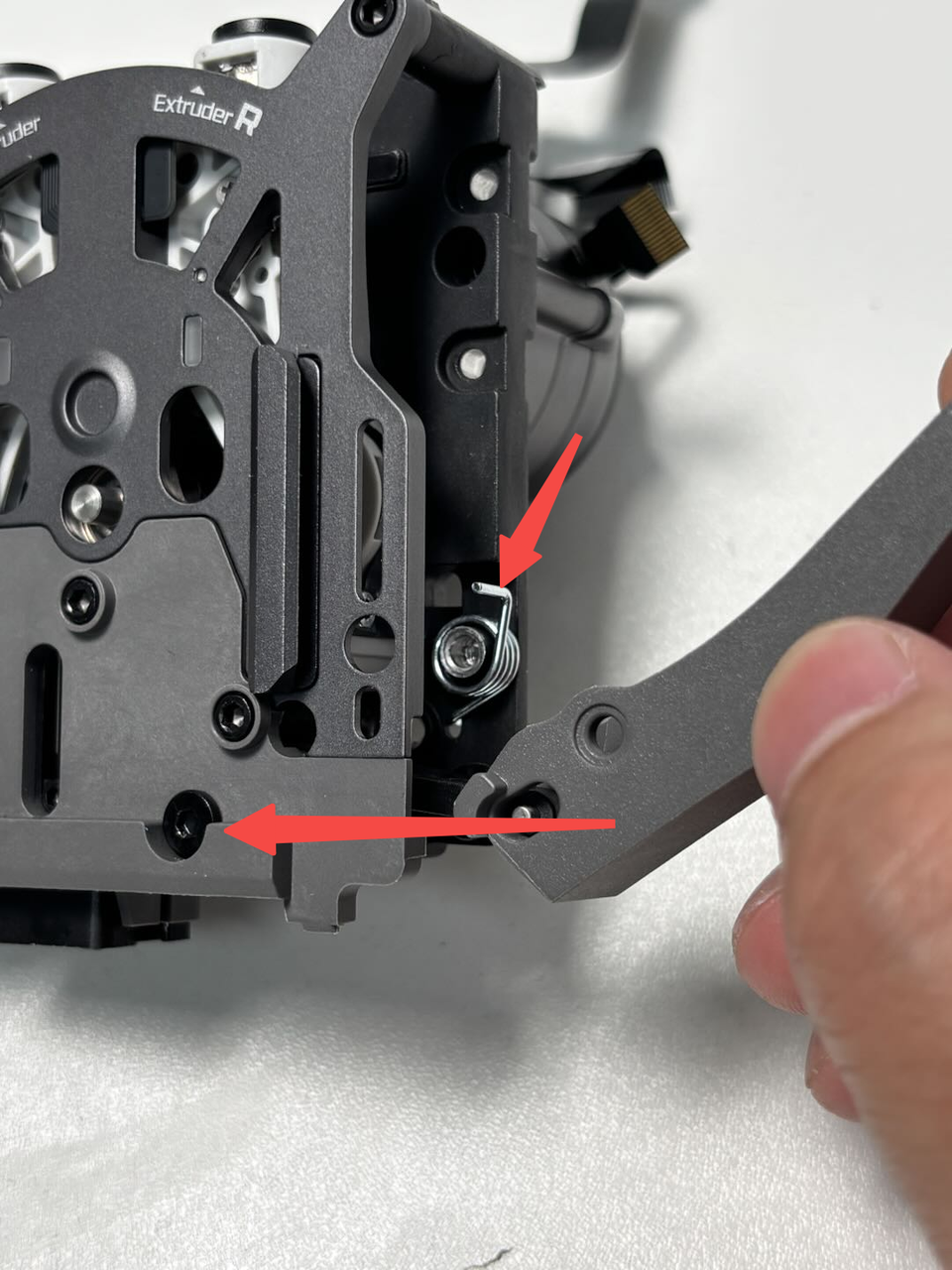

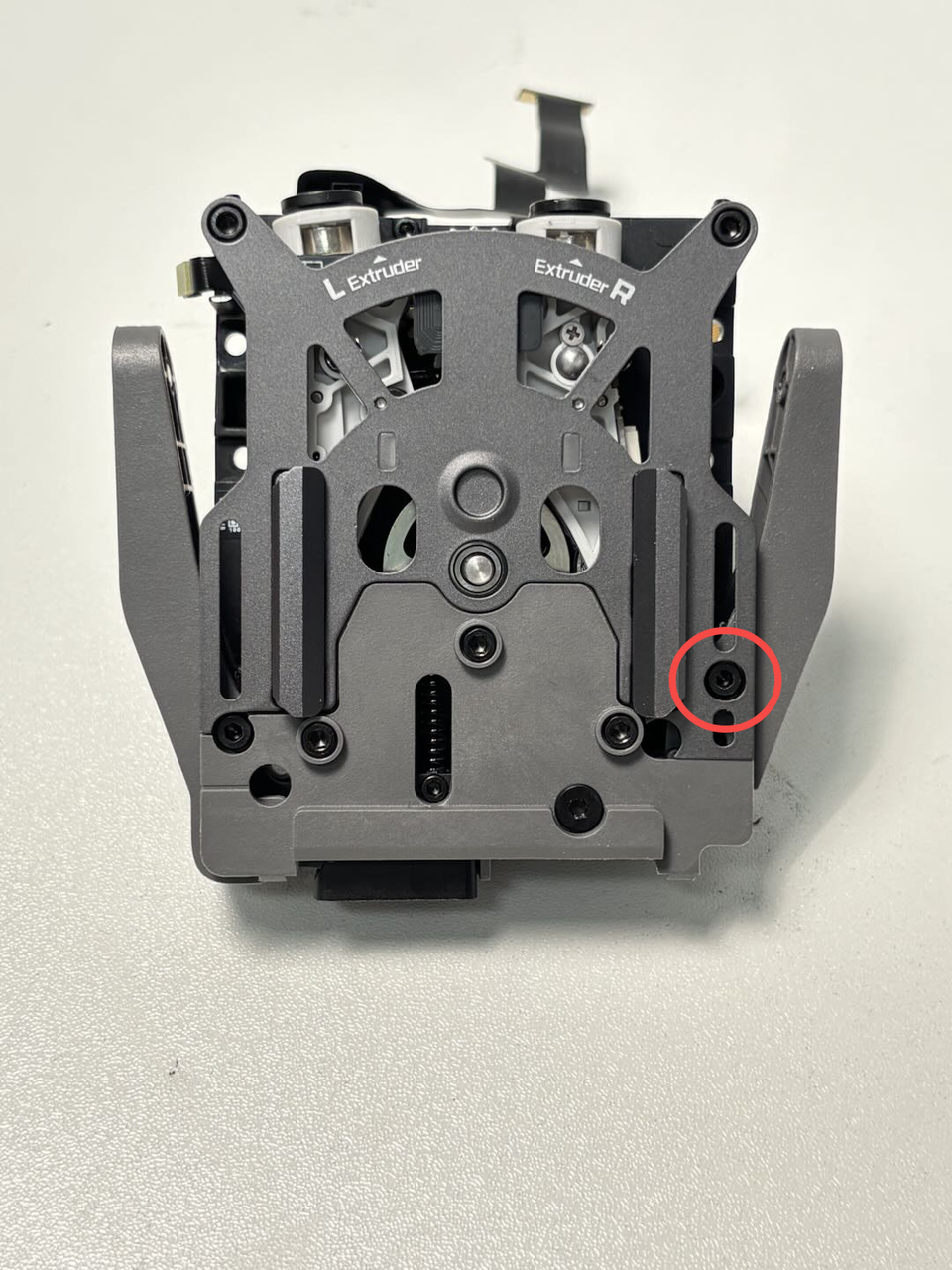

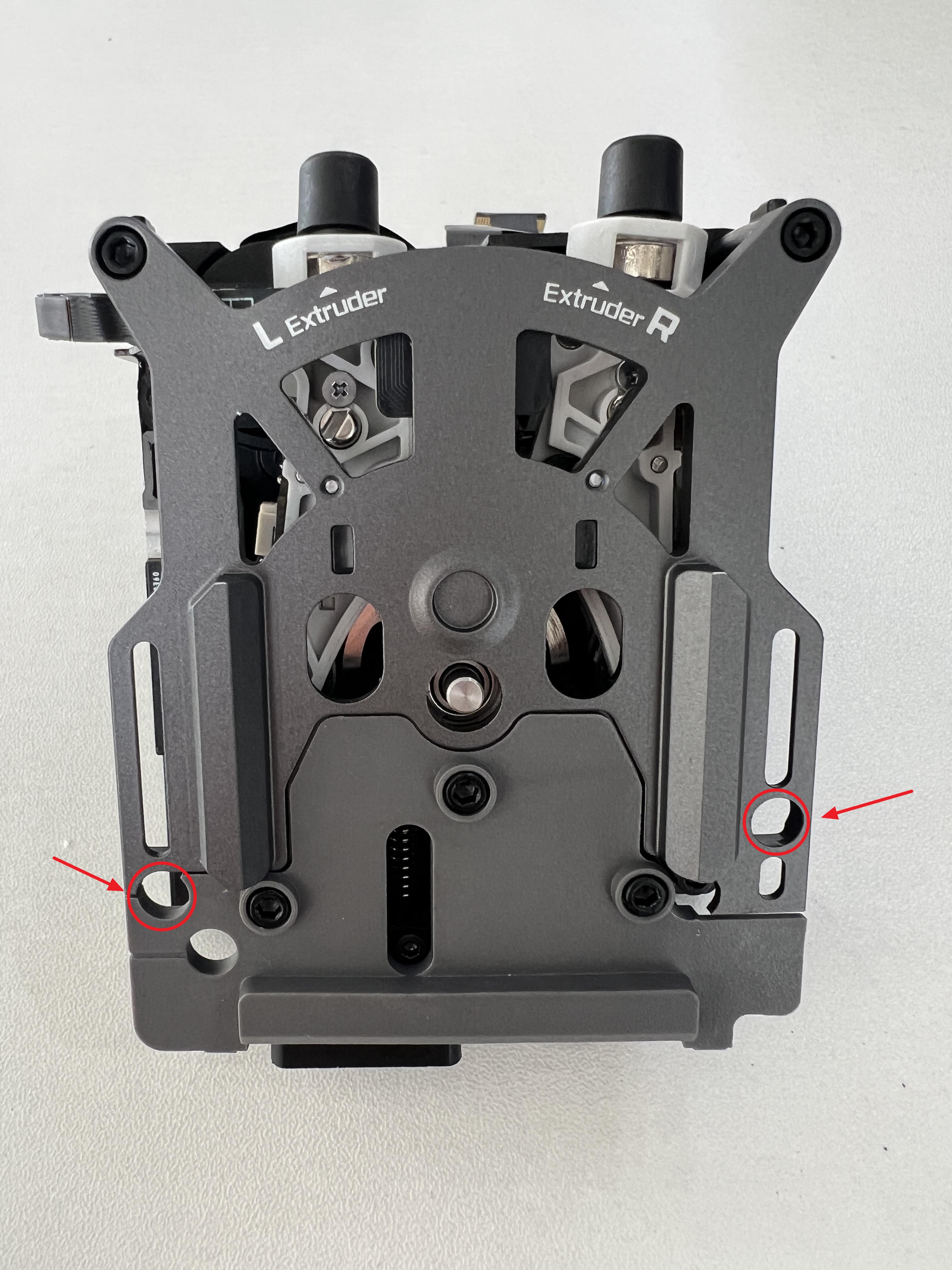

Coloque el extrusor sobre una mesa. Con una llave hexagonal H2.0, retire el tornillo que fija el brazo del cortador derecho, luego retire el cortador derecho y el resorte de torsión juntos.
Repita el mismo proceso para el cortador izquierdo.
Paso 3: Retire la guía de la cubierta frontal del extrusor

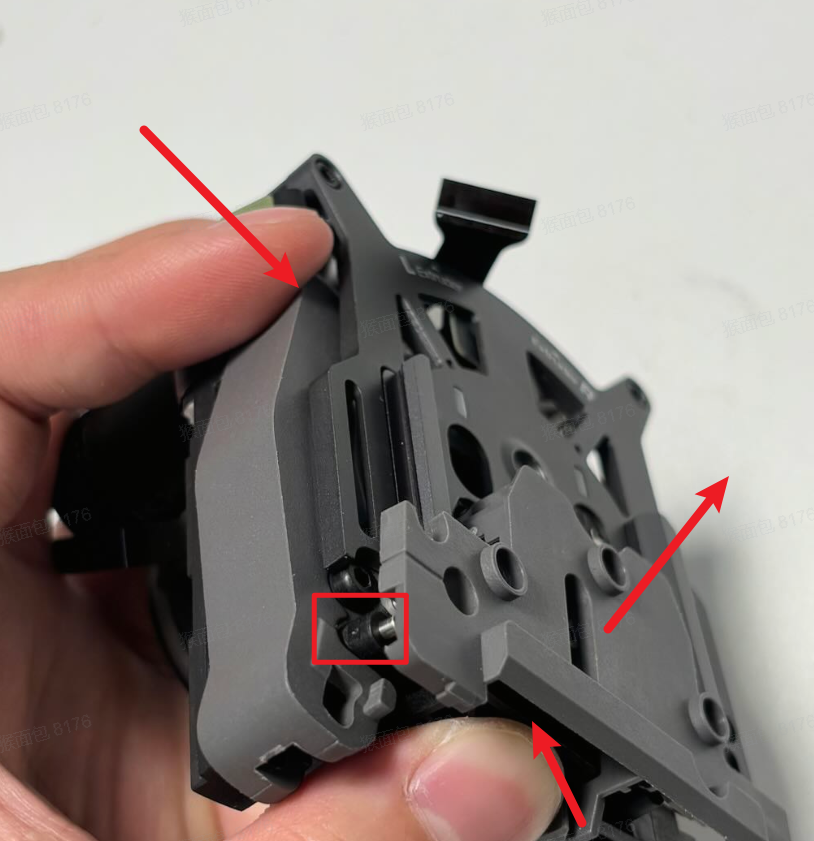

Use una llave hexagonal H2.0 para retirar tres tornillos (M2.5x7 × 3, marcados con el cuadro), luego deslice la guía de la cubierta frontal hacia adelante para retirarla.
Retirela como se muestra a continuación:
Paso 4: Retire la cubierta frontal del extrusor

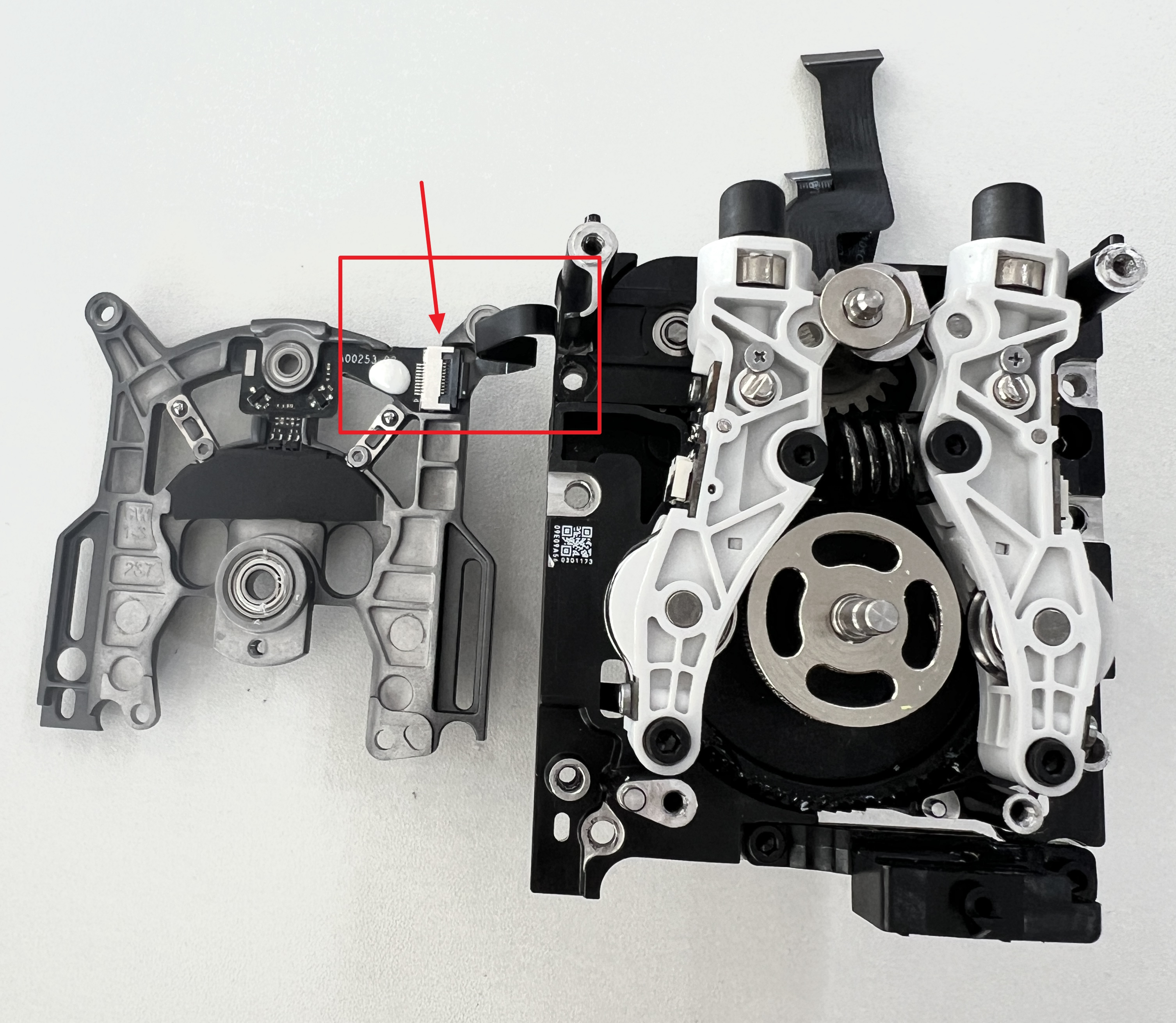

Retire dos tornillos (M2.5x7 × 2) usando la llave hexagonal H2.0, mueva suavemente y retire la cubierta frontal, luego desconecte el cable Hall de la cubierta frontal.
⚠️ Tenga cuidado al desconectar la cubierta frontal para evitar dañar el cable.
Paso 5: Retire el cable FPC del sensor del cabezal

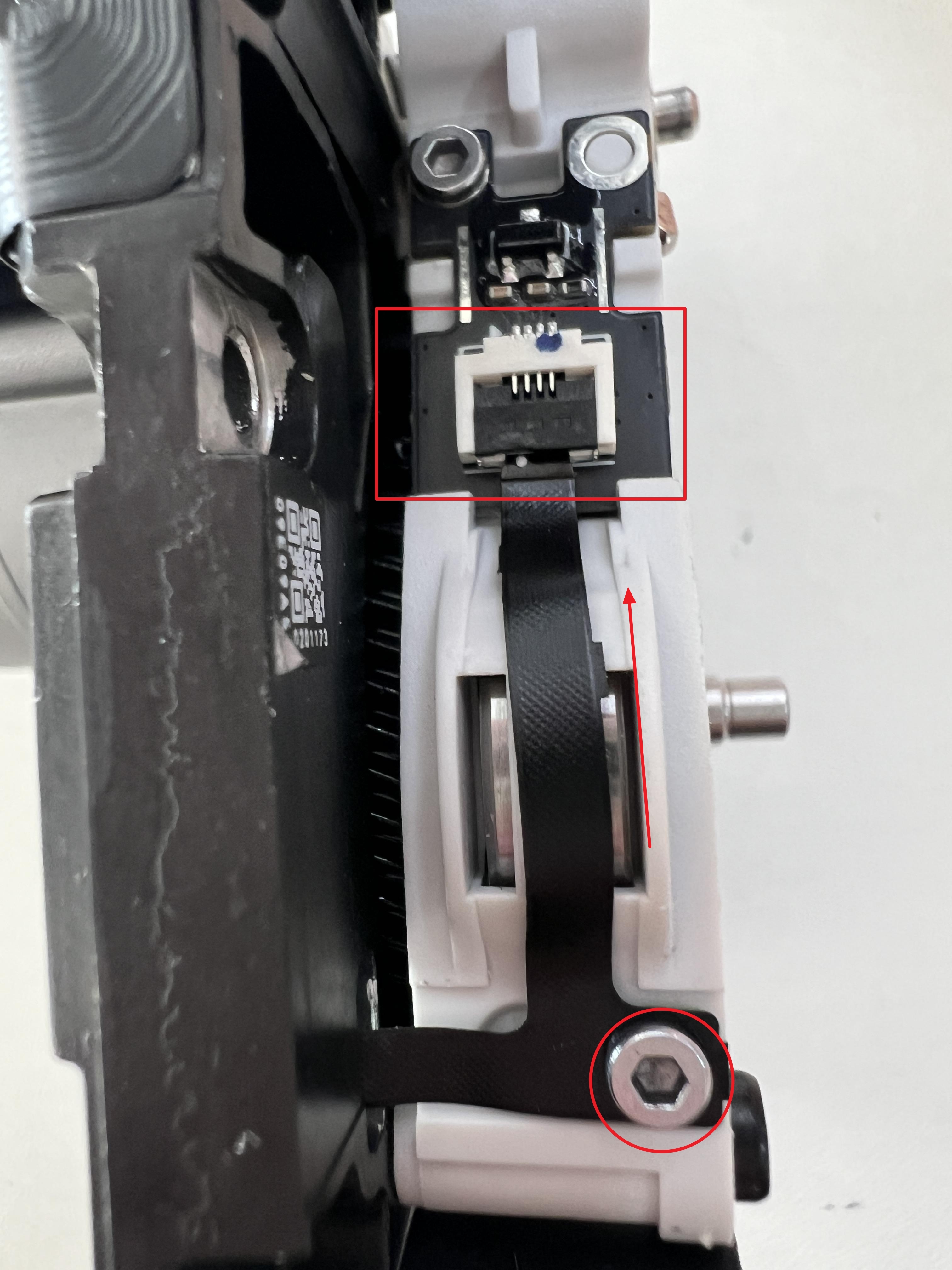

Use una llave hexagonal H1.5 para retirar el tornillo de fijación del cable FPC del lado derecho en el conjunto de rueda de rodillo del extrusor (BT2x5 × 1), luego desconecte el cable del lado derecho. Repita para el lado izquierdo.

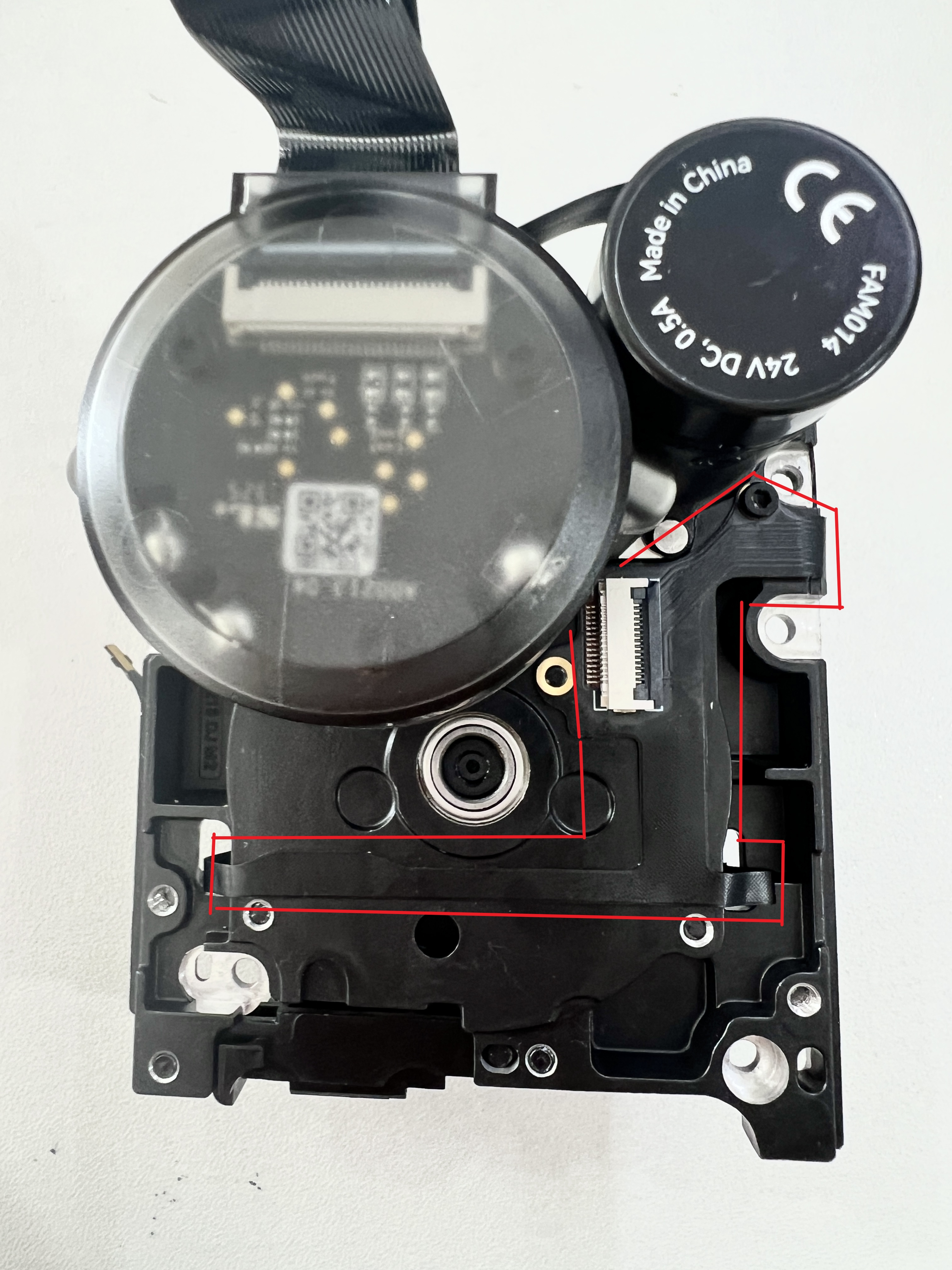

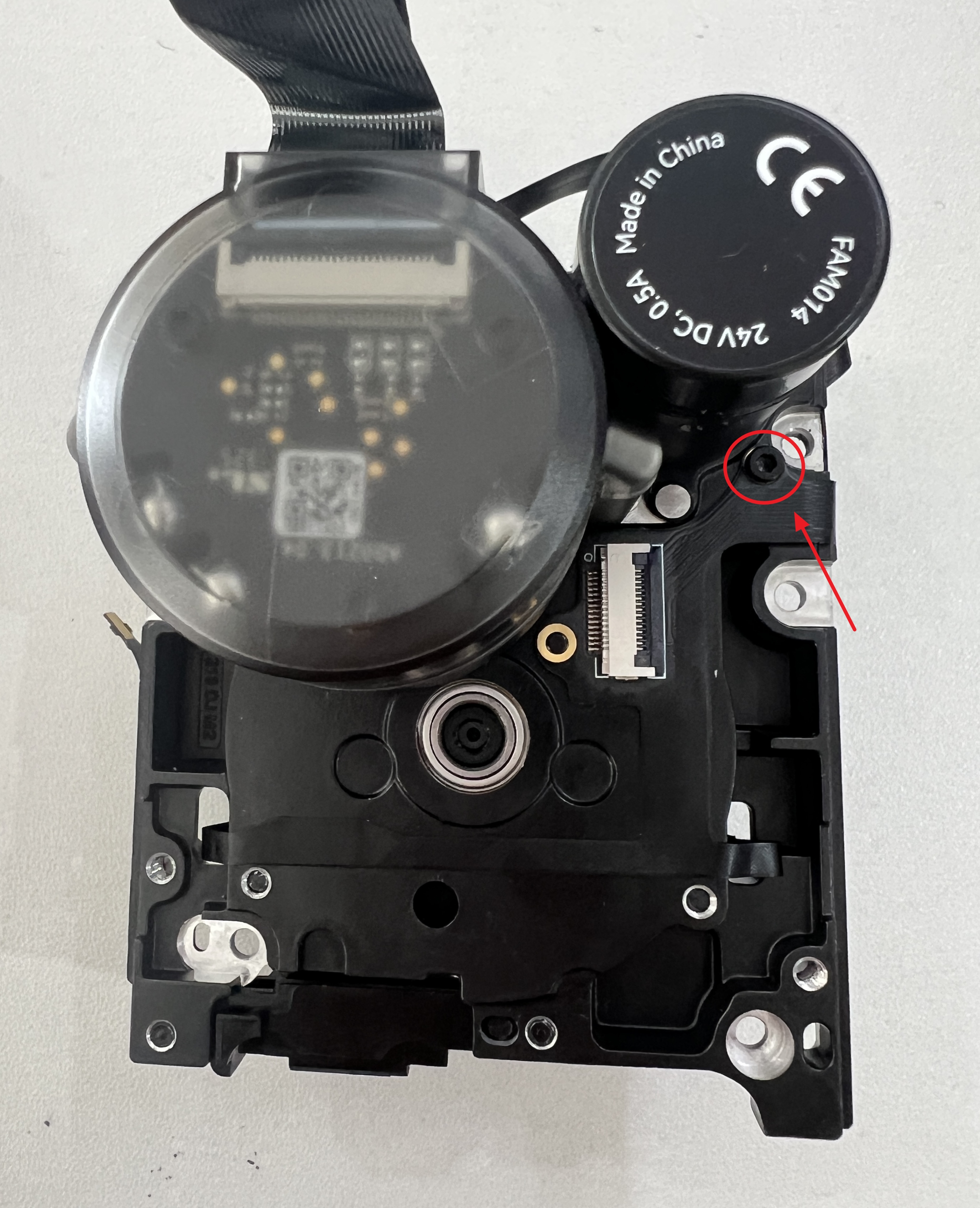

A continuación, retire los tornillos que aseguran el cable en la placa trasera.
Pase ambos cables por los pequeños agujeros y jale suavemente hacia atrás, luego retire el cable. Manipule con cuidado para evitar romper o dañar el cable.

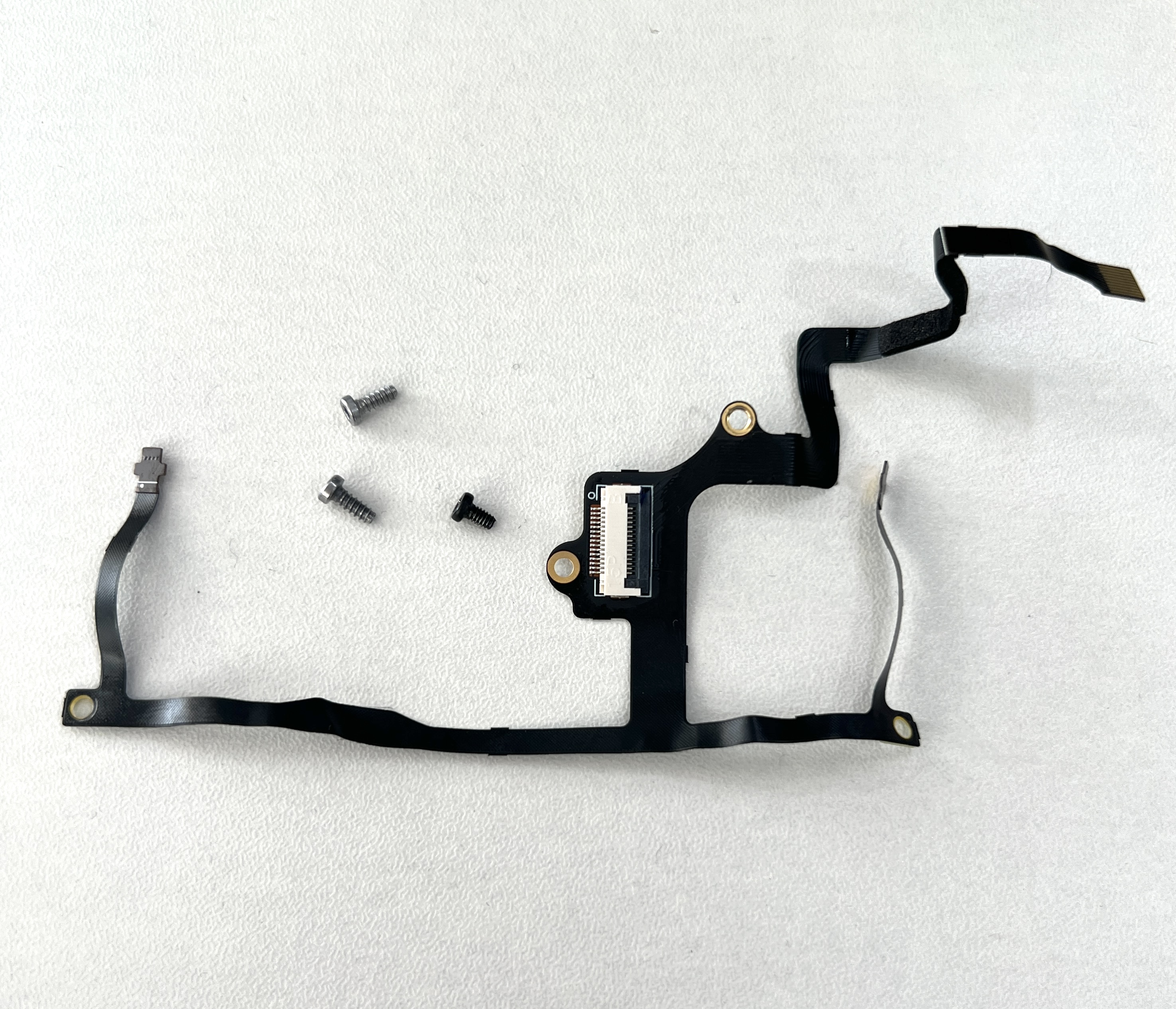

El cable FPC del sensor del cabezal retirado:
Pasos de instalación
Paso 1: Instale el nuevo cable FPC del sensor del cabezal

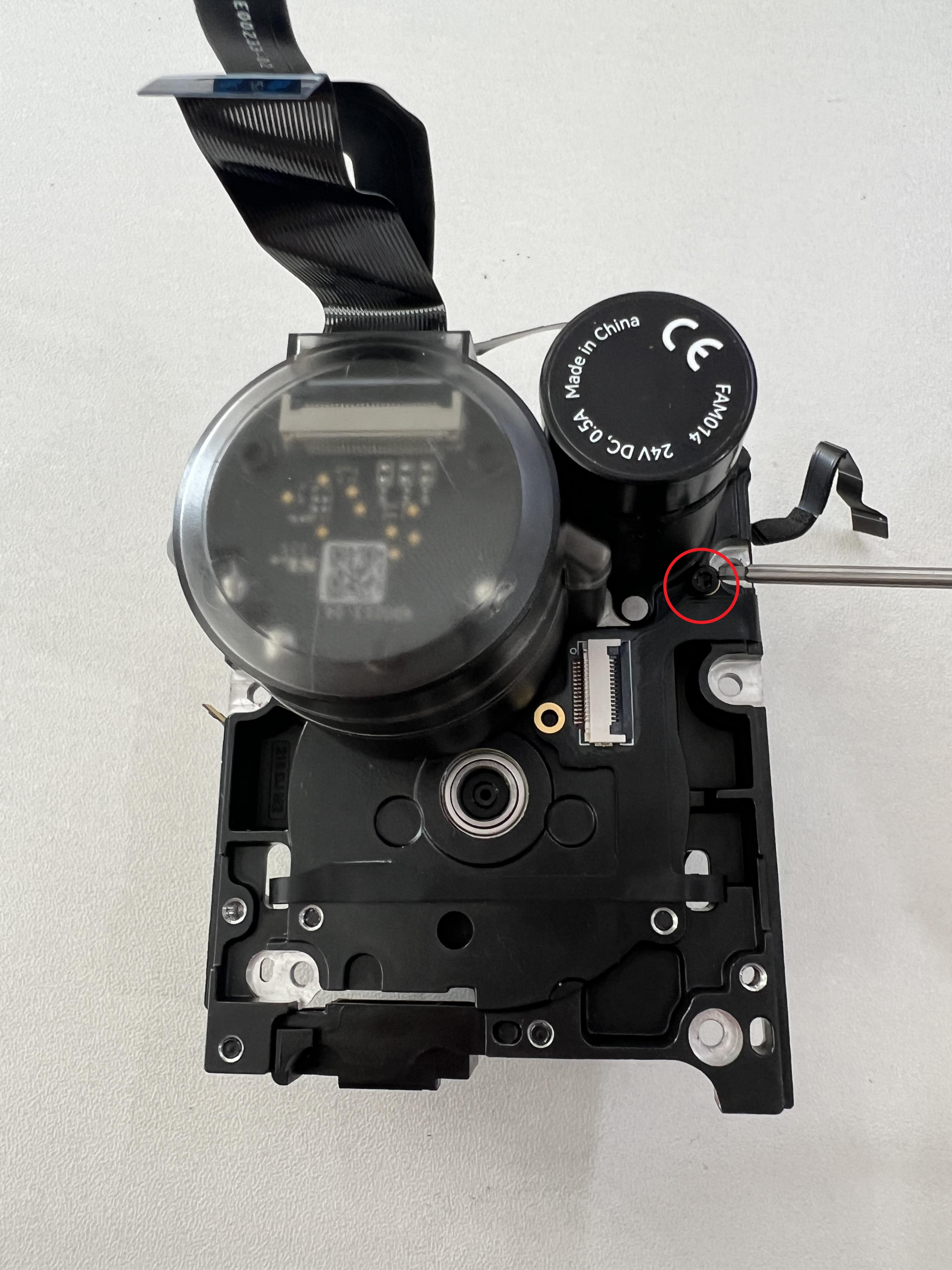

Alinee y fije el nuevo Cable FPC del sensor del cabezal en la misma posición y orden que se retiró. Alinee el cable con los pequeños agujeros de la placa trasera y asegure los tornillos traseros (negros).
Gire hacia adelante y asegure los tornillos del cable FPC izquierdo y derecho (plateados), presionando el cable cerca del conjunto de rueda de rodillo y bloqueando los conectores.
Paso 2: Instale la cubierta frontal del extrusor
Conecte el cable FPC a la cubierta frontal del extrusor, encaje la cubierta frontal nuevamente y apriete los dos tornillos (M2.5x7 × 2) con una llave hexagonal H2.0.
Paso 3: Instale la guía de la cubierta frontal
Inserte la guía de la cubierta frontal nuevamente en el extrusor y apriete tres tornillos con una llave hexagonal H2.0.
Paso 4: Instale los cortadores izquierdo y derecho
Coloque el resorte de torsión en el extrusor, luego inserte el cortador y el brazo del cortador juntos, apretando un tornillo con una llave hexagonal H2.0.
Paso 5: Instale el extrusor
Consulte esta Guía de reemplazo del extrusor H2D para reinstalar el extrusor en el cabezal.
Cómo verificar una instalación exitosa
Encienda la impresora, inicie una impresión y verifique que la impresora complete la tarea.
Apéndice
Especificaciones y cantidades de tornillos involucrados en el reemplazo del motor del extrusor H2D (mantenga los tornillos seguros para evitar pérdidas):
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
