Indicador de estado del láser
Herramientas necesarias
-
Llave Allen H2.0
Pasos para retirar el indicador de estado del módulo láser
Para el módulo láser de 40W, los pasos para retirar la carcasa se encuentran en este enlace: Recomendaciones de mantenimiento regular para módulo láser de 40W.
Paso 1. Retirar la tapa superior del módulo láser
Retire un total de seis tornillos (M2.5x26 * 2, M2.5x5 * 4) de la parte frontal y lateral de la tapa, luego retire la tapa.
Paso 2. Retirar la carcasa del módulo láser

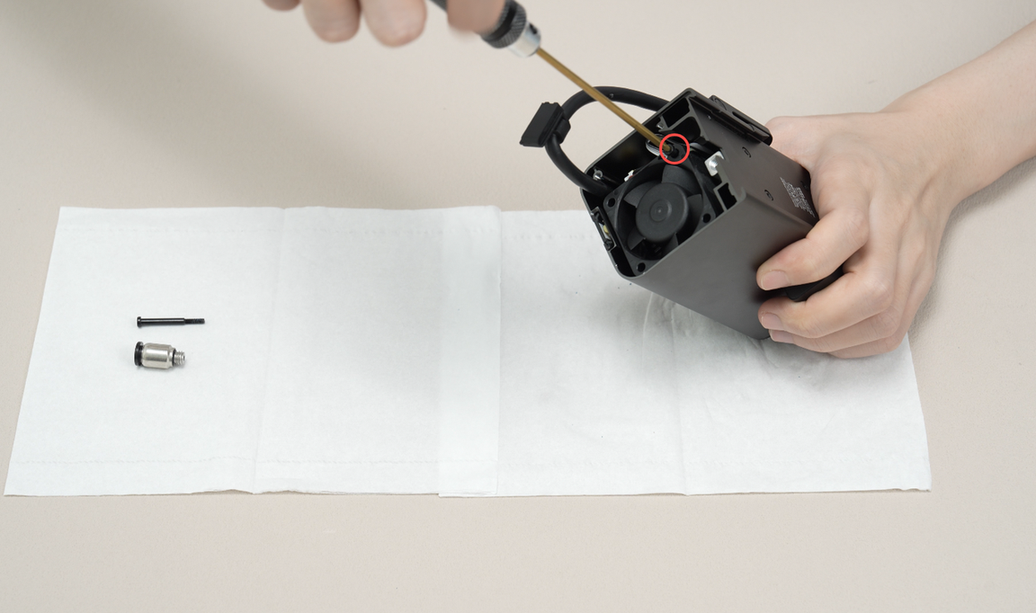

Utilice una llave Allen H2.0 para retirar el acoplador del tubo de asistencia de aire. (Para algunos módulos láser de 10W, el acoplador del tubo de asistencia de aire requiere una llave Allen H2.5 para su retiro. Se envían dos versiones al azar, por favor consulte la máquina recibida para detalles específicos)
A continuación, apriete uno de los tornillos fijos del ventilador. Este paso evita que el ventilador se suelte y dificulte la retirada de la carcasa del módulo láser, por lo que no es necesario apretar todos los tornillos fijos.
Paso 3. Retirar el cable del indicador de estado
Desenrosque los seis tornillos (M2.5x5) en el lateral del módulo láser, luego empuje suavemente la carcasa del módulo láser hacia afuera una corta distancia para evitar dañar el conector del cable. Una vez expuesto el primer conector de cable, desconecte este cable para retirar suavemente la carcasa.

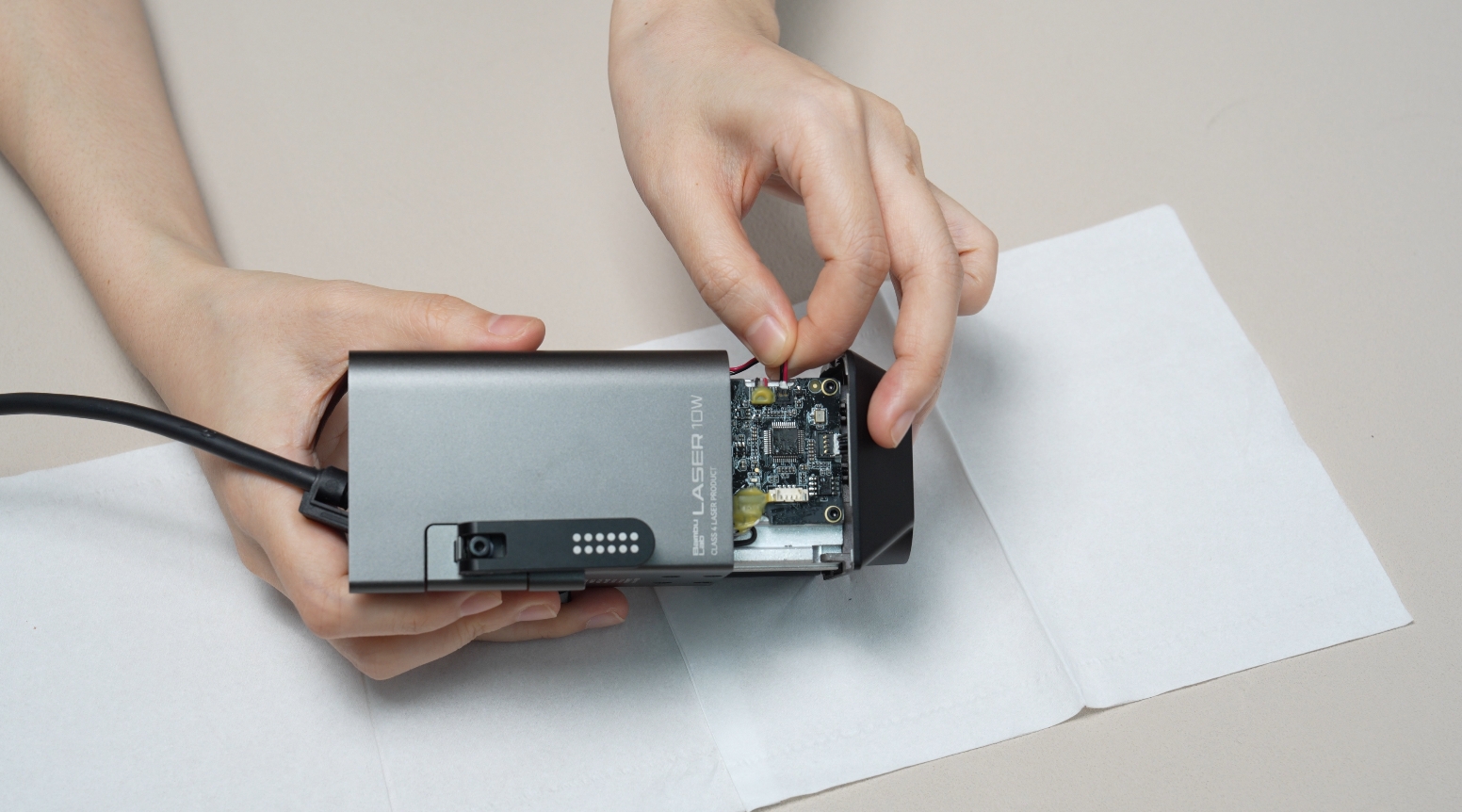

Al retirar la carcasa del láser, el enchufe del indicador LED debe desconectarse. Durante la retirada, sostenga la base del enchufe y levántelo verticalmente alejándolo de la placa de circuito para desbloquearlo, o utilice herramientas como una llave Allen H2.0 o pinzas planas para ayudar a desbloquearlo. No aplicar fuerza en dirección horizontal para evitar dañar el enchufe. {.is-info}
Para algunas versiones del módulo láser, el conector de cable en este punto está fijado con pegamento. Al retirarlo, sostenga la base del conector con la mano y levántelo hacia arriba para desbloquear el conector. Evite aplicar fuerza horizontal para prevenir dañar el conector. Después de la retirada, el pegamento en el conector puede limpiarse para facilitar instalaciones futuras.
Para otra versión del módulo láser, el conector de cable no está pegado, siendo el método de retiro el mismo.
Paso 4. Retirar el difusor y la tira LED del indicador de estado

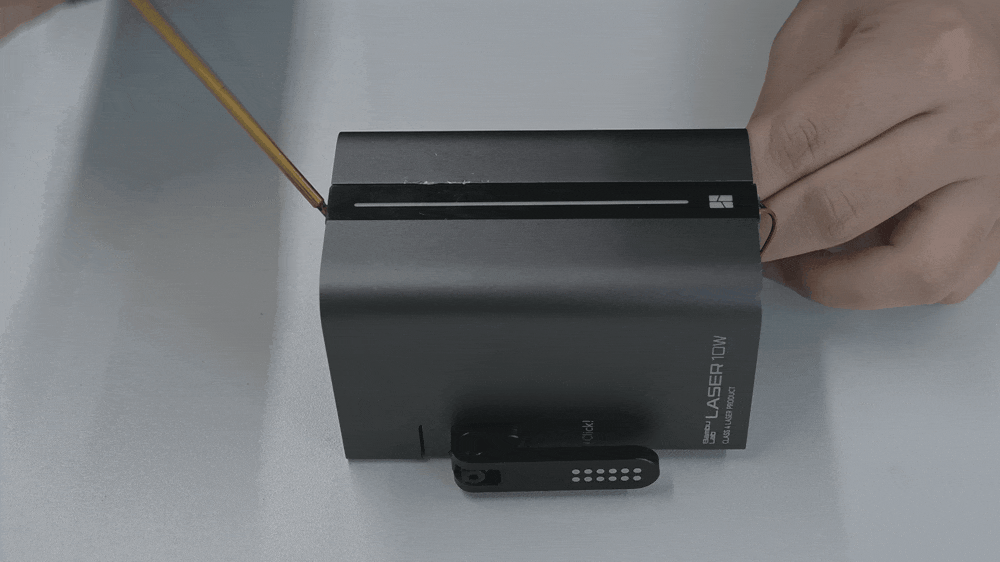

Retirar el difusor
Utilice un destornillador, pinzas u otra herramienta rígida para levantar suavemente el difusor y deslizarlo hacia afuera.

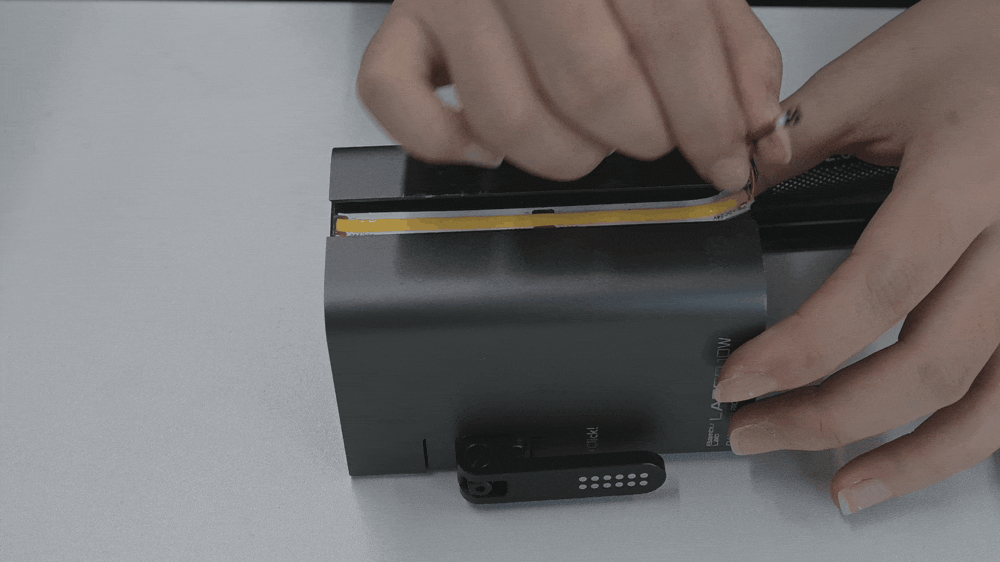

Retirar la tira LED
Despegue suavemente la tira LED vieja.
Pasos para instalar el indicador de estado del módulo láser
Paso 1. Instalar el difusor y la tira LED del indicador de estado

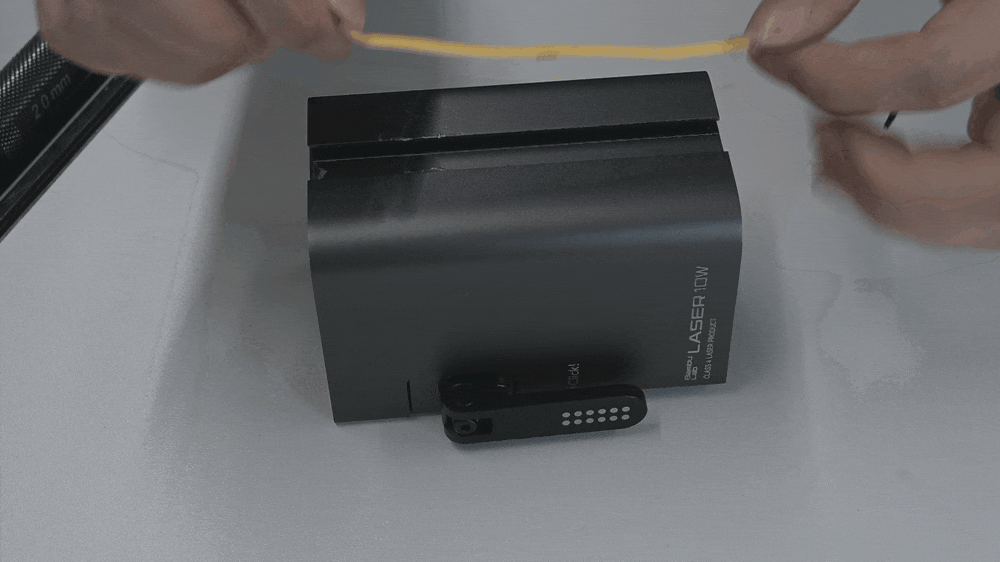

Instalar la tira LED
Tome la nueva tira LED, colóquela en la ranura y presiónela firmemente.

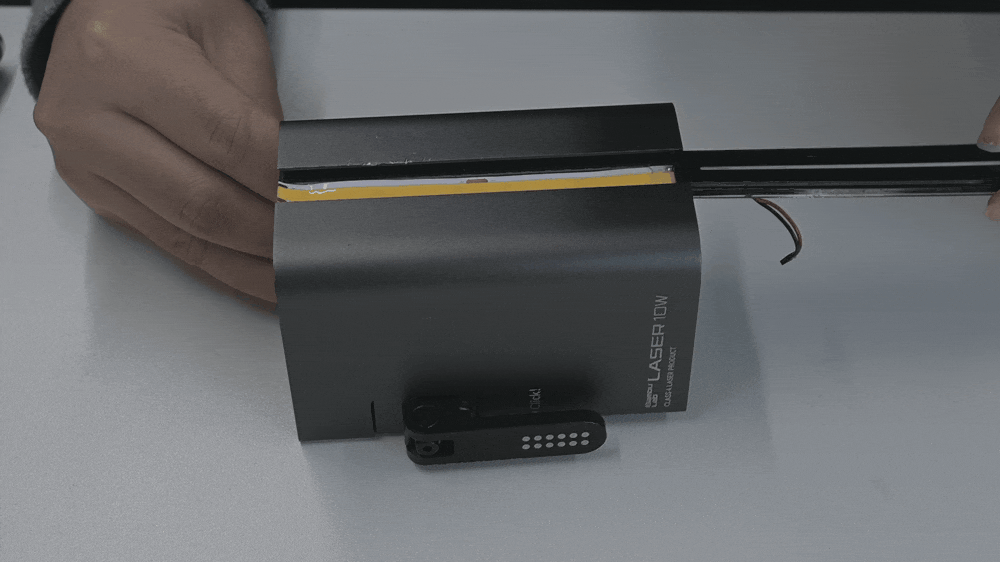

Instalar el difusor
Tome el nuevo difusor y deslícelo en la ranura de la guía.
Paso 2. Instalar el cable del indicador de estado
Antes de instalar la carcasa, extraiga el cable dentro de la carcasa hacia afuera para evitar que quede aplastado por el módulo láser. Pase el conector a través de la carcasa, aplane el cable sobre el módulo láser para evitar que se atasque durante el proceso de instalación.

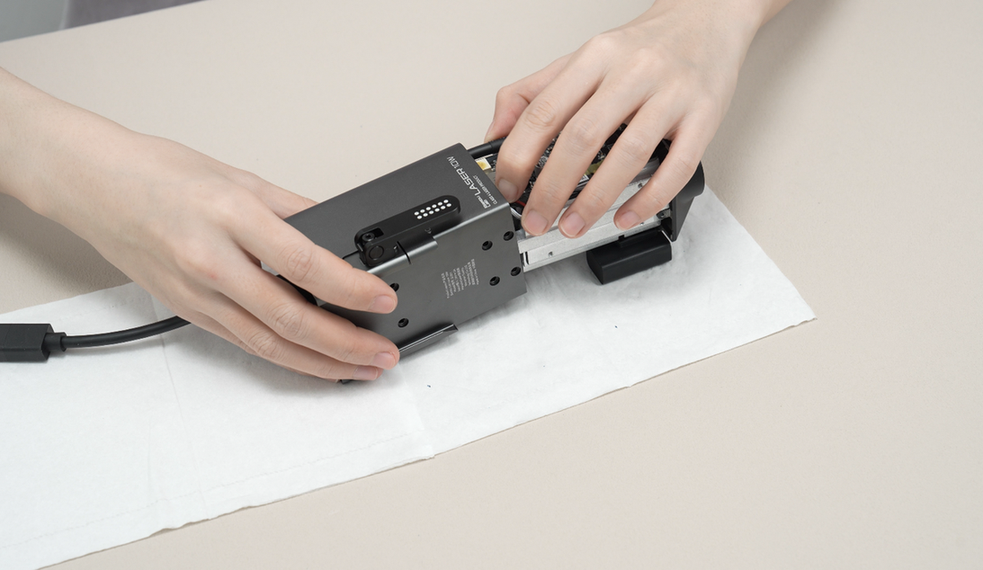

A continuación, empuje la carcasa a lo largo de la guía hasta justo antes del enchufe del Indicador de estado del módulo láser. Vuelva a insertar el cable en el enchufe, presiónelo y aplane el cable con la mano para ajustar completamente la carcasa.
Paso 3. Instalar la carcasa del módulo láser
Apriete el tornillo largo restante (M2.5x26) en el agujero restante más cercano a la placa de circuitos, luego apriete los seis tornillos fijos (M2.5x5) en el lateral de la carcasa.
Paso 4. Instalar la tapa superior del módulo láser

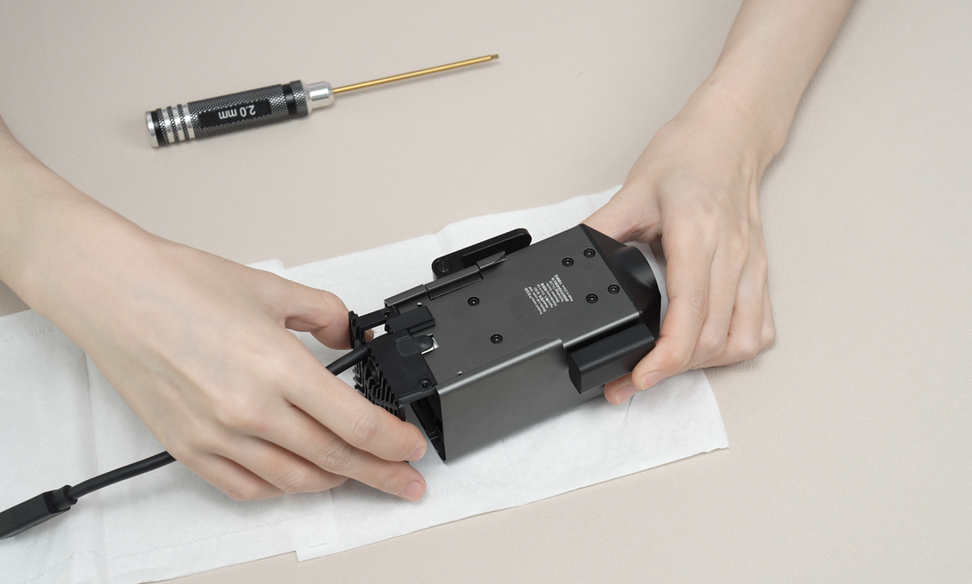

Vuelva a colocar el pasador de enganche del cable de conexión en la pared exterior, presione el pasador con la mano para evitar que el cable de conexión tiemble. A continuación, deslice la tapa superior a lo largo de las ranuras en ambos lados y finalmente presiónela firmemente en su lugar.
Apriete los dos tornillos fijos (M2.5x5) en el lateral de la tapa superior. Luego instale dos tornillos cortos (M2.5x5) en los agujeros de tornillo superiores izquierdos y dos tornillos largos (M2.5x26) en los agujeros de tornillo superiores derechos (al enfrentar el LED LOGO, mirando de frente hacia atrás).
Notas finales
