Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.

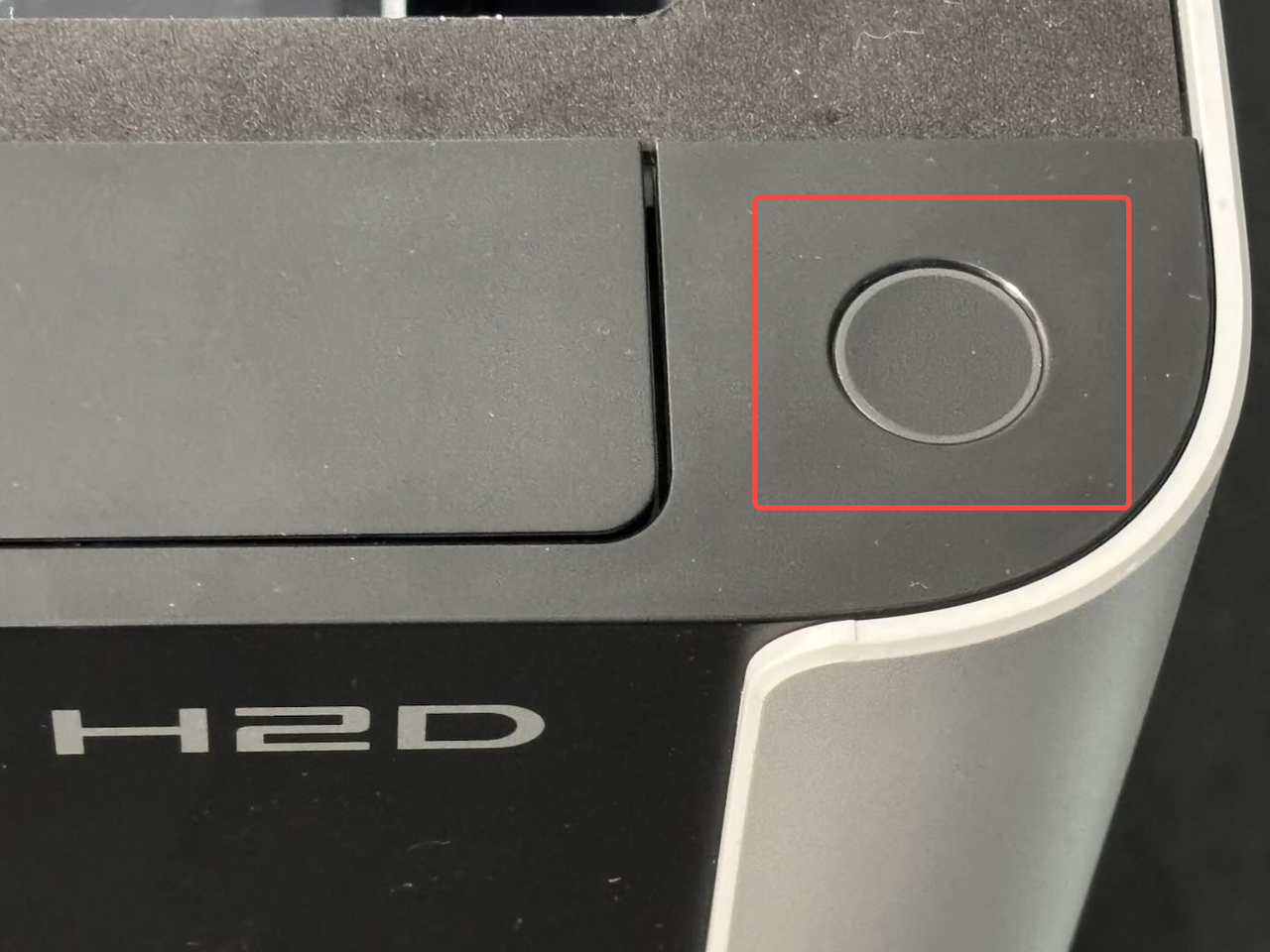

Botón de Inicio/Pausa

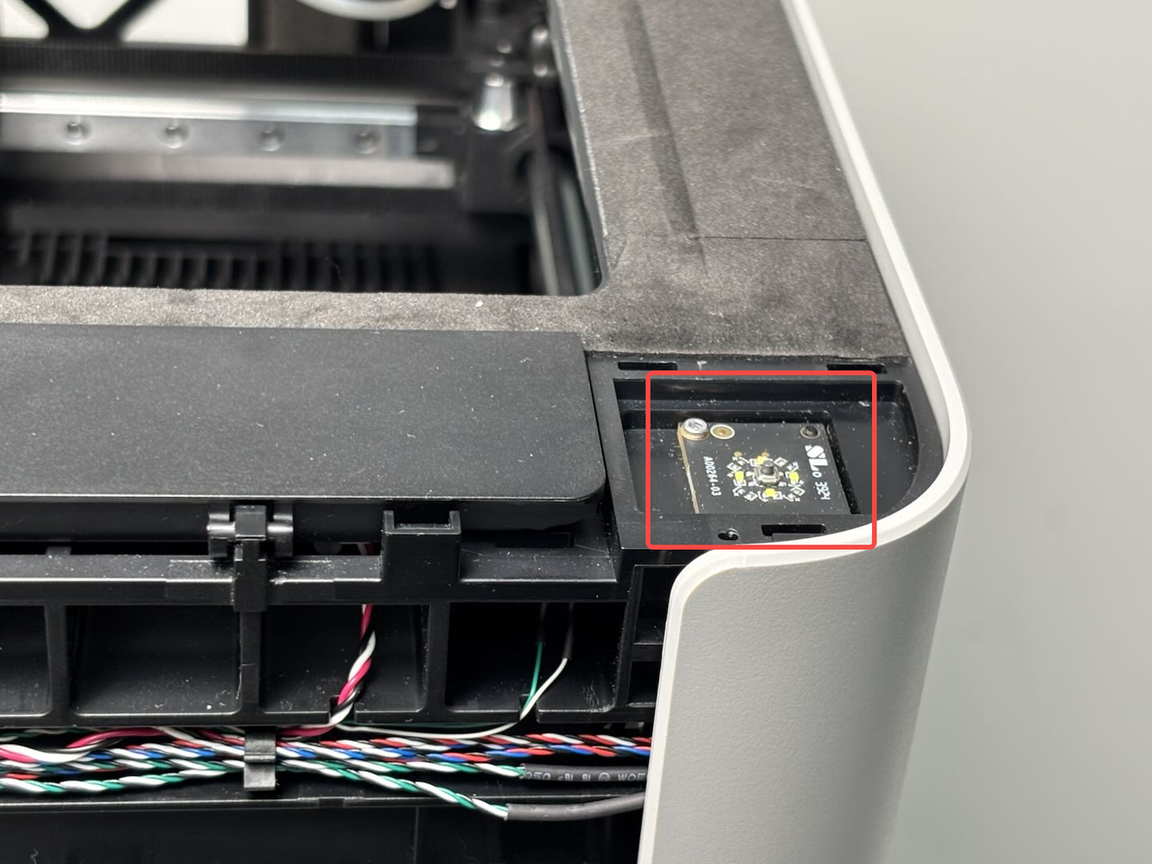

El botón de Inicio/Pausa está montado en la parte superior de la impresora.

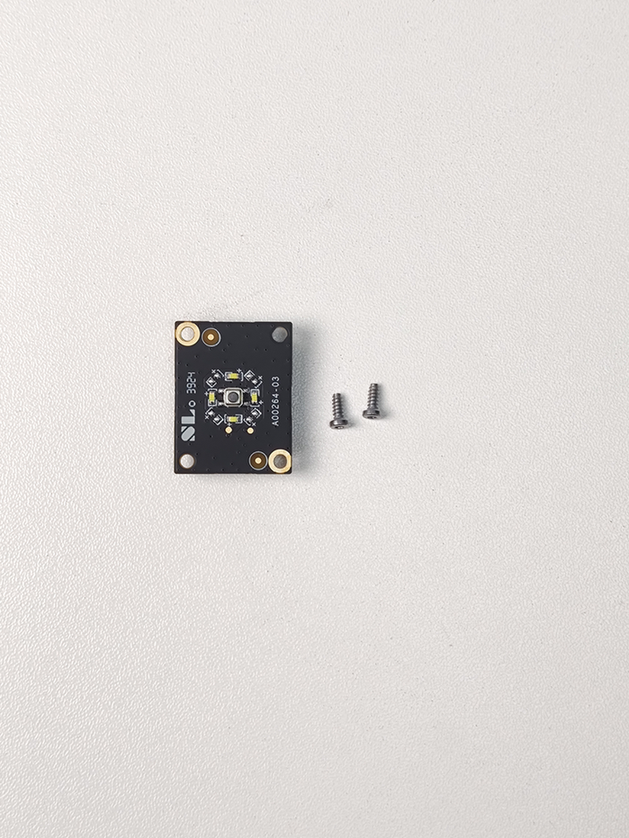

Las piezas de repuesto para el botón de Inicio/Pausa incluyen lo siguiente:
-
Botón de Inicio/Pausa * 1
-
Tornillo BT2x5 - Para fijar el botón de Inicio/Pausa * 2
Cuándo reemplazar
- Reemplazar cuando el botón deje de funcionar;
- Reemplazar cuando haya daños visibles en el botón de Inicio/Pausa.
Herramientas y materiales necesarios
- Nuevo botón de Inicio/Pausa
- Llave Allen H1.5
Especificaciones y cantidad de tornillos involucrados en el proceso de desmontaje y montaje:
- BT2x12 - utilizado para fijar la cubierta frontal * 1
- BT2x5 - utilizado para fijar el botón de Inicio/Pausa * 2
Especificaciones y cantidad de tornillos involucrados en el reemplazo del botón de Inicio/Pausa (se recomienda guardar los tornillos retirados para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que conlleva daños eléctricos adicionales y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en la electrónica de la impresora. De este modo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Retirar el botón de Inicio/Pausa
Paso 1: Retirar la cubierta frontal
Puede consultar esta Wiki para retirar la cubierta frontal. Para facilitar la instalación posterior, no es necesario retirar la pantalla de la cubierta frontal.
Reemplazar la cubierta frontal H2D
Paso 2: Retirar el botón de Inicio/Pausa

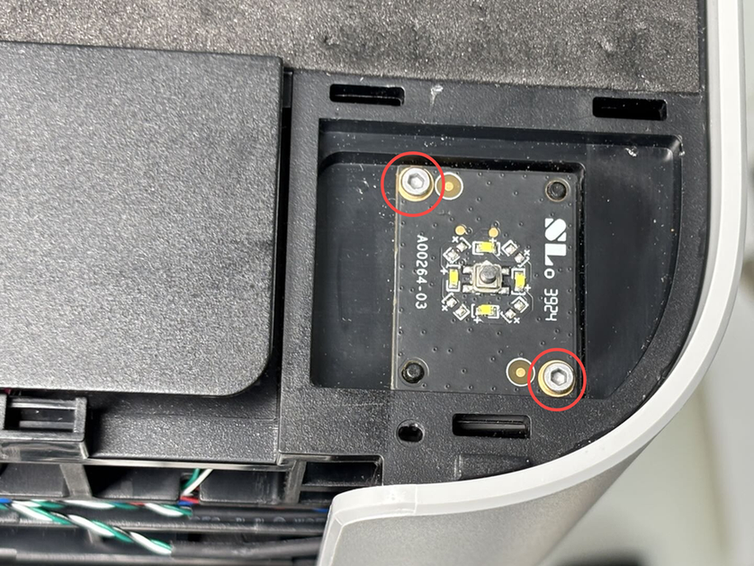

- Utilice una llave Allen H1.5 para aflojar los dos tornillos de fijación del botón de Inicio/Pausa (BT2x5);

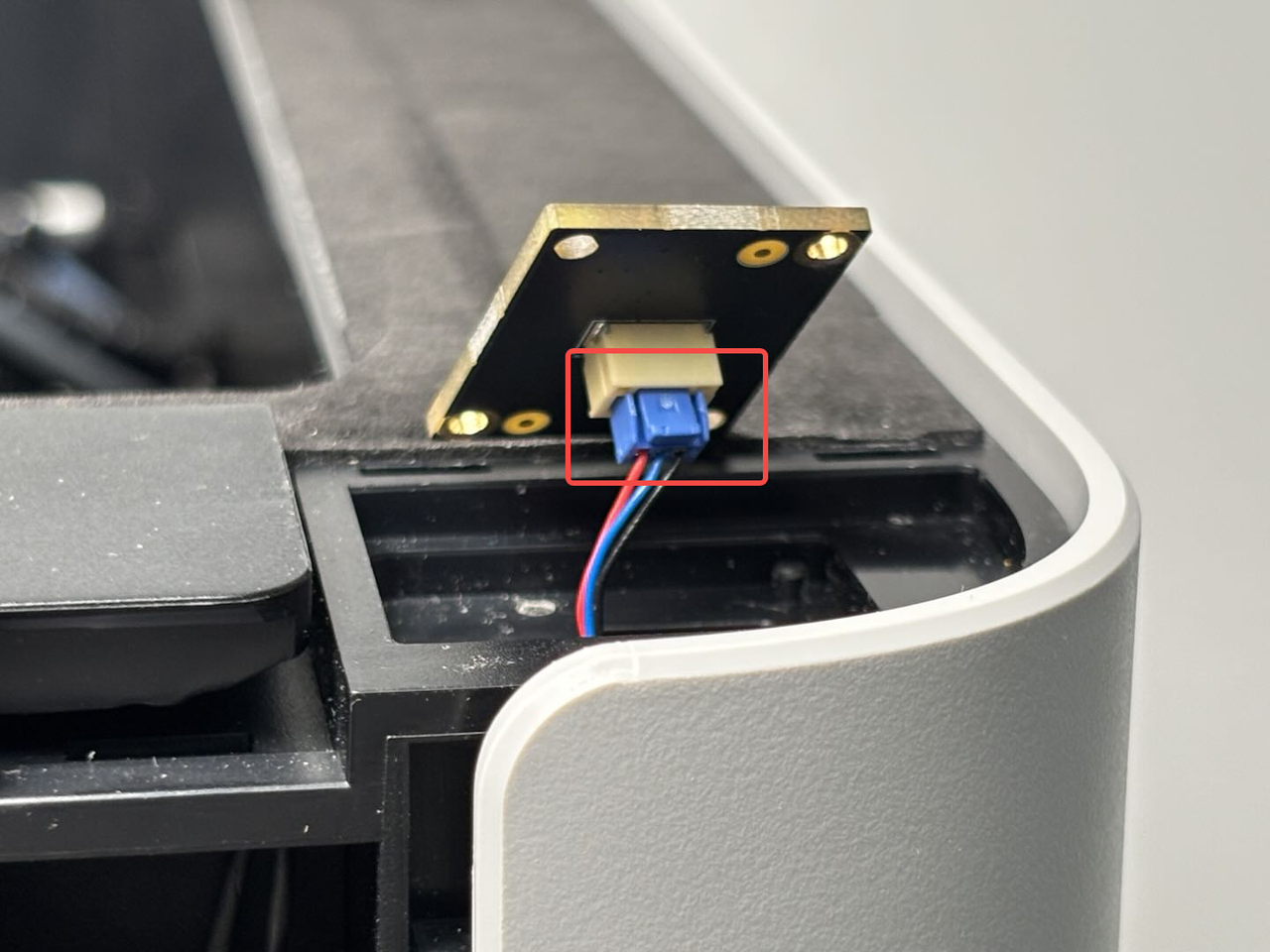

- Presione la lengüeta del conector (flechada) y desconecte el cable del botón de Inicio/Pausa.
Instalar el botón de Inicio/Pausa
Paso 1: Instalar el botón de Inicio/Pausa
- Conecte el nuevo botón de Inicio/Pausa al cable;
- Instale el botón de Inicio/Pausa en el marco superior y apriete los dos tornillos de fijación (BT2x5) utilizando una llave Allen H1.5.
Paso 2: Instalar la cubierta frontal
Puede consultar esta Wiki para retirar la cubierta frontal. Dado que la pantalla y la cubierta frontal se retiran juntas, solo debe conectar el cable de la pantalla a la pantalla y luego instalar la cubierta frontal.
Reemplazar la cubierta frontal H2D
Verificar la funcionalidad
Encienda la alimentación de la impresora y verifique si el botón de Inicio/Pausa se controla normalmente.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
